Датчики температуры для отопления: Какие бывают датчики температуры для отопления?

Содержание

Какие бывают датчики температуры для отопления?

Датчики температуры необходимы для передачи информации о текущем состоянии теплоносителя и о текущей температуре в контролируемых помещениях. Данные с датчиков направляются в контроллер, который обрабатывает полученную информацию и вырабатывает управляющий сигнал для корректировки работы котла отопления.

Виды термодатчиков

Все датчики температуры для отопления, которые применяются для контроля текущего состояния контура, разделяются на 2 вида. В принципе полноценный контроль системы отопления обеспечит любой из них, разница в использовании различных конструкторских решений и в способе передачи информации.

Способы передачи информации делятся на такие виды:

проводные датчики;
беспроводные датчики.

Проводные термодатчики для отопления, и это понятно из их названия, передают данные на контроллер через провода, проложенные от датчика к блоку управления котла.

Высокотехнологичные беспроводные датчики передают информацию, используя передатчик и приемник радиоволн. Приблизительно так, как работает роутер WiFi.

Термодатчики по способу их размещения делятся на такие виды:

накладные датчики – они крепятся к трубам контура отопления;
погружные датчики – находятся в постоянном контакте с теплоносителем;
комнатные датчики – располагаются внутри помещений;
внешние датчики – размещаются снаружи обогреваемых помещений.

Сколько нужно термодатчиков для отопления?

Если для обычной схемы отопления применяется только один комнатный датчик температуры для газового котла, то при лучевой коллекторной схеме отопления таких датчиков может быть несколько. В таком случае регулировка температуры происходит для каждого помещения индивидуально. Находящийся в каждой комнате температурный датчик для отопления направляет информацию на контроллер, который через блок управления регулирует независимую подачу теплоносителя от коллектора в нужное помещение для поддержания установленной температуры.

Более подробно про автоматику для котлов можно прочитать в нашей статье «Существующая автоматика для котлов отопления».

Визуальный контроль температуры

Для контроля температуры теплоносителя, температуры внутри и снаружи отапливаемого помещения предназначены термодатчики различных типов. Для визуального контроля большинство комнатных термостатов снабжены дисплеями, на которые выводится текущее значение температуры в помещении. В приборах измерения температуры, которые установлены на котлах, также предусмотрена возможность визуального контроля.

Для систем отопления применяются такие виды термометров:

Жидкостные термометры. Применяются для контроля и измерения температуры как внутри помещений, так и снаружи зданий.
В твердотопливных котлах иногда применяется жидкостный термометр для отопления, но в современных агрегатах применяются биметаллические индикаторы температуры.
Накладные термометры с биметаллической спиралью. Термометры такого типа имеют низкую точность, но они широко используются как термометр для котла отопления для открытых систем. Он обычно крепится на теплообменники и показывает температуру воды.
Термоэлектрические термометры. Их действие основано на свойствах термопары — вырабатывать ЭДС пропорционально температуре нагрева. Термометры такого типа применяются в современных высокотехнологичных котлах для закрытых систем отопления. В простых энергонезависимых котлах термопара управляет электромагнитным клапаном подачи газа на основную горелку после нагрева ее пламенем запальника.

Неисправности газового котла связанные с датчиками температуры

Причин, которые вызывают отказ или неустойчивую работу газового котла много. В каждом случае нужно разбираться конкретно.

Основные неисправности газовых котлов такие:

котел не запускается;
затухание горелки;
газовый котел не набирает температуру;
котел не отключается.

Могут ли эти неисправности появиться из-за отказа датчиков температуры? Могут, и в процессе поиска причин сбоя датчики температуры, их цепи, передатчик и приемник для беспроводных систем нужно проверить в первую очередь. Нельзя исключить следующие варианты:

Котел выключился и не включается. Одна из вероятных причин отказ или подгорание реле включения датчика температуры. В сложных системах с электронными датчиками и контроллерами чаще всего возникает неисправность в блоке управления.
Неисправность – затухание горелки, может иметь множество причин, но одна из них – сбой датчика температуры, что вызывает выключение основной горелки.
Причиной недостаточного нагрева теплоносителя может быть преждевременное отключение котла вследствие неверной установки температуры или неисправности датчика.

Если залипнет механическое реле датчика температуры, или произойдет сбой в электронном блоке или датчике температуры, то такая неисправность вполне вероятна.

Создать экономичную, надежную и комфортную систему отопления, поддерживать стабильный уровень тепла в доме невозможно без современных датчиков температуры.

Термостаты (более детально о которых можно прочитать здесь) совместно с контроллерами и блоками управления поддерживают постоянный температурный режим, что способствует экономии топлива и уменьшению расходов на отопление. Датчики температуры позволяют полностью автоматизировать процесс управления отоплением и обеспечить ее долговечность и безопасность.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744167-3";} else{var rtbBlockID="R-A-744167-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

выбор температурного комнатного регулятора бакси в отопительной системе

Датчик температуры для котла отопления — это специальное приспособление, контролирующее работу теплоносителя.

С помощью датчика проводится анализ текущего температурного режима в помещении и при необходимости её корректировка. Этот прибор помогает максимально повысить производительность котла и создать в помещении комфортный микроклимат.

Принцип взаимодействия температурного датчика для котла отопления

Первым делом термодатчик определяет уровень температурного режима в контролируемом помещении. Затем полученные сведения поступают в блок управления и анализируются.

В зависимости от установленного теплового режима прибор сигнализирует о необходимости увеличить или уменьшить температуру.

После чего система отопления автоматически проведёт корректировку. Таким образом, включение и выключение котла напрямую зависит от работы термодатчика.

Виды

В зависимости от типа размещения и способа передачи данных термодатчики делятся на несколько видов.

По способу размещения датчики бывают:

комнатные – устанавливаются в помещении и осуществляют контроль температурного режима внутри;
внешние – расположены за пределами дома, проводят корректировку микроклимата в помещении с учётом температурных показателей на улице;
накладные – монтируются непосредственно к трубе системы отопления;
погружные – располагают внутри теплоносителя.

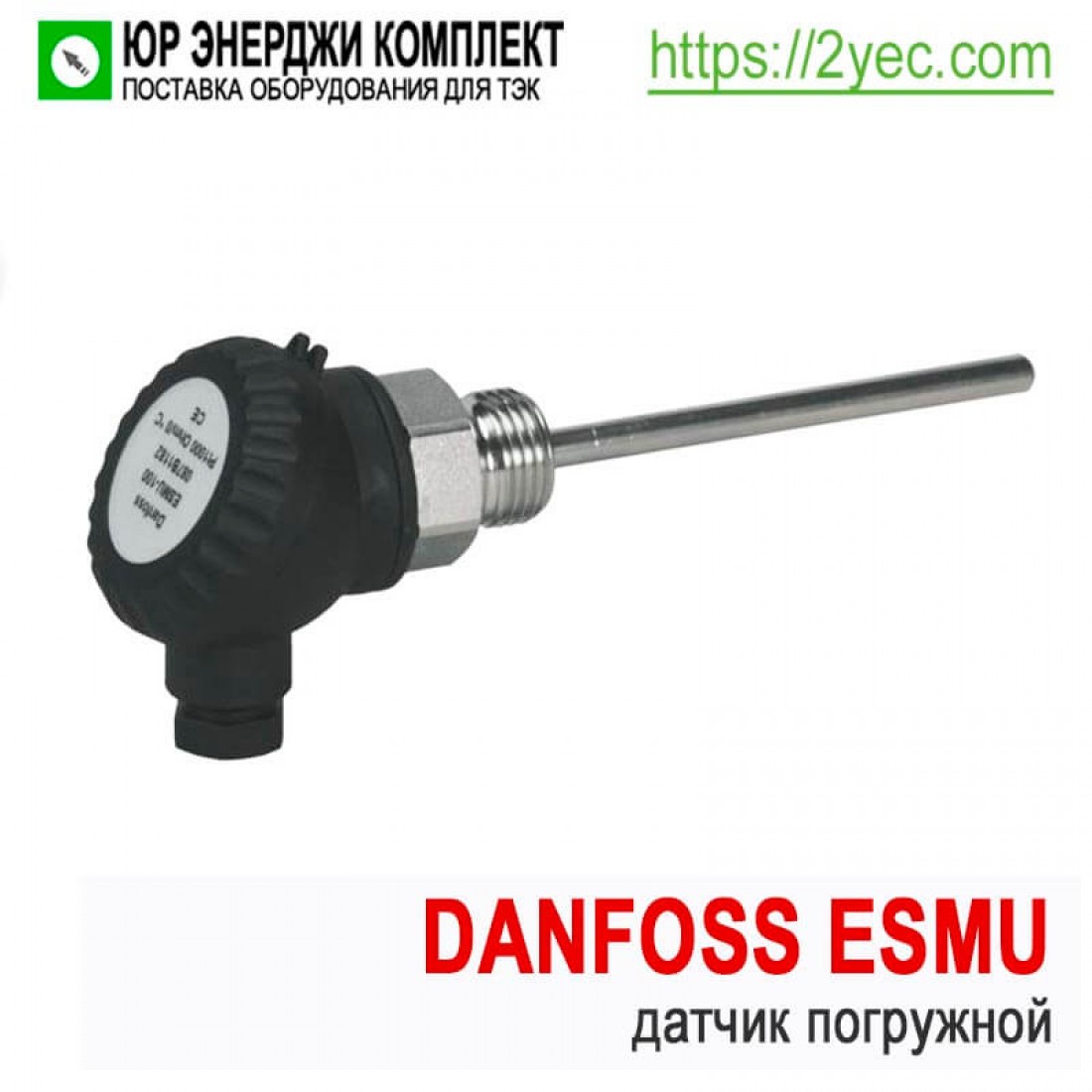

Фото 1. Температурный датчик погружного типа для отопительной системы газового котла в частном доме.

Проводные и беспроводные

В зависимости от способа передачи информации термодатчики также делятся на подтипы. Бывают проводными и беспроводными. В первом случае показатели с прибора поступают на ресивер посредством проводного соединения. Беспроводные модели передают данные дистанционно, с помощью специального приспособления.

Принцип работы комнатного устройства

Термодатчик, расположенный в терморегулируемом устройстве, определяет температуру воздуха в помещении или в самом теплоносителе.

Желаемый температурный режим предварительно устанавливается пользователем и заносится в память термостата.

Работа терморегулятора заключается в сопоставлении данных полученных с приспособления и установленного температурного режима.

Справка! В случае несовместимости этих двух показателей система автоматически проводит корректировку (запуская или приостанавливая работу котла).

Датчик температуры Бакси для отопительной системы в частном доме

Среди разнообразия температурных регуляторов, одними из лучших считаются устройства от фирмы Baxi. Они имеют ряд преимуществ, заметно выделяющих устройства среди своих конкурентов.

Так к положительным качествам данной модели относят:

экономичность в процессе эксплуатации;
наличие системы самодиагностики;
возможность установки дополнительных датчиков или системы автоматики;
наличие автоматического регулятора, который учитывает температурный показатель как внутри помещения, так и на улице;
возможность использования этого устройства для корректировки температурных показателей в системе «тёплый пол».

Фото 2. Устройство фирмы Бакси оснащено системой самодиагностики, регулятором температуры по сезону, времени суток.

А также к преимуществам устройств Baxi относят и наличие дополнительных аксессуаров. Расширенная комплектация может быть оснащена:

функцией экономного режима;
регулятором температурного режима по времени суток и сезону;
регулятором температуры в разных помещениях.

Важно! Подобные функции позволяют использовать устройство с максимальной эффективностью, при этом существенно сэкономив затраты на электроэнергию.

Полезное видео

В видео проводится тестирование цифрового термодатчика для твердотопливного отопительного котла.

На что обратить внимание при выборе?

Чтобы отдать предпочтение «именно тому» датчику температуры, при его выборе специалисты рекомендуют обратить внимание на следующие нюансы:

Лучше остановить выбор на проверенных и хорошо зарекомендовавших себя торговых марках.
Хорошо, если и котёл, и термодатчик будут изготовлены одним производителем.

Это позволит избежать несовместимости устройств и повысит их продуктивность.
Перед покупкой прибора непременно стоит принять во внимание его технические параметры (мощность, габариты). В противном случае будет вероятность простоя оборудования.
Нужно заранее определиться с типом термодатчика. Если устройство устанавливается во время капитального ремонта, то в этом случае целесообразно отдать предпочтение проводному устройству. Если же ремонт не предусмотрен лучше выбрать модель с радиосвязью.
Удостовериться в том, что диапазон регулирования температуры соответствует требованиям пользователя.

Важно! Перед покупкой термодатчика нужно убедиться в том, что электросеть способна выдержать соответствующий уровень напряжения.

Датчик температуры для котла отопления — практичное и полезное приспособление, которое позволит создать в доме комфортный микроклимат и сэкономить семейный бюджет.

Датчики температуры :: Системы отопления водоснабжения :: Статьи :: Сибирское Инженерное Бюро

Контроль над температурой составляют основу многих технологических процессов. Измерение температуры жидкости, газа, твердой поверхности или сыпучего порошка – каждый случай имеет свою особенность, которую необходимо понимать, чтобы измерения максимально соответствовали поставленной задаче. Существует множество датчиков температуры, построенных с использованием различных физических законов. Одни из них прекрасно справляются с конкретной задачей по измерению температуры, другие предназначены для универсального использования. В данной статье описаны основные типы датчиков для измерения температуры, их особенности, слабые и сильные стороны, задачи, для которых они предназначены.

Если рассматривать датчики температуры для промышленного применения, то можно выделить их основные классы: кремниевые датчики температуры, биметаллические датчики, жидкостные и газовые термометры, термоиндикаторы, термисторы, термопары, термометры сопротивления, инфракрасные датчики температуры.

Кремниевые датчики температуры используют зависимость сопротивления полупроводникового кремния от температуры. Диапазон измеряемых температур для таких датчиков составляет от -50 С до +150 С. Внутри этого диапазона кремниевые датчики температуры показывают хорошую линейность и точность. Возможность производства в одном корпусе такого датчика не только самого чувствительного элемента, но так же и схем усиления и обработки сигнала, обеспечивает датчику хорошую точность и линейность внутри температурного диапазона. Встроенная в такой датчик энергонезависимая память позволит индивидуально откалибровать каждый прибор. Большим плюсом можно назвать большое разнообразие типов выходного интерфейса: это может быть напряжение, ток, сопротивление, либо цифровой выход, позволяющий подключить такой датчик к сети передачи данных. Из слабых мест кремниевых датчиков температуры можно отметить узкий температурный диапазон и относительно большие размерами по сравнению с аналогичными датчиками других типов, особенно термопарами.

Кремниевые датчики температуры применяются в основном для измерения температуры поверхности, температуры воздуха, особенно внутри различных электронных приборов. Например можно назвать температурные регистраторы компании Dallas semiconductor выпускаемые под маркой THERMOCHRON. Регистраторы имеют кремниевый датчик температуры, микросхему обработки сигнала и память для сохранения результатов.

Биметаллический датчик температуры, как следует из названия, сделан из двух разнородных металлических пластин, скрепленных между собою. Различные металлы имеют различный коэффициент расширения при той или иной температуре. Например, константан практически не расширяется при температуре, железо, напротив испытывает заметное расширение. Если полоски из этих металлов скрепить между собой и нагреть (или охладить), то они изогнутся. В биметаллических датчиках пластинки замыкают или размыкают контакты реле, или двигают стрелку индикатора. Диапазон работы биметаллических датчиков от -40 С до +550 С. Биметаллические датчики используют для измерения поверхности твердых тел, реже для измерения температуры жидкости. Основным преимуществом датчиков является простота и надежность конструкции, возможность работы без электрического тока, низкая стоимость. Вместе с тем, биметаллические датчики температуры имеют большой разброс характеристик, а так же большой гистерезис переключения, особенно при низких температурах. Основные области применения биметаллических температурных датчиков – автомобильная промышленность, системы отопления и нагрева воды.

Жидкостные и газовые термометры наиболее старые типы датчиков температуры. Первая шкала температуры была предложена Фаренгейтом в начале 18-го века именно для жидкостного термометра. Жидкостные термометры используют эффект расширения жидкостей при повышении температуры. В качестве жидкостей используется спирт или ртуть в диапазоне комнатных температур. Для измерений низких температур, например в криогенной технике, может быть использован жидкий неон, а для измерения высоких температур обычно используют галлий, который находится в жидком состоянии уже от 20 С. В газовых термометрах используется эффект расширения, при переходе вещества из жидкого в газообразное состояние. Газ давит через мембрану и замыкает электрические контакты. Диапазон измерений для жидкостных и газовых термометров от -200 С до +500 С. Термометры этого класса обычно применяются для визуального контроля температуры, либо в качестве термостатов в различных нагревателях и холодильной технике.

Термоиндикаторы – это особые вещества, изменяющие свой цвет под воздействием температуры. Такое изменение цвета может быть как обратимым, так и необратимым. В диапазоне комнатных температур используются термоиндикаторы на основе жидких кристаллов. Они плавно изменяют свой цвет при изменении температуры. Изменения эти, как правило, обратимые. Производятся они в виде пленки, часто с клейкой подложкой, и служат для оперативного визуального контроля температуры. Для низких и высоких температур производятся в основном необратимые термоиндикаторы. То есть, если температура хотя бы один раз превысила допустимую, то индикатор необратимо меняет свой цвет. Такие термоиндикаторы используют, например, для контроля за замороженными продуктами. Если в процессе хранения или транспортировки температура хоть раз была выше допустимой, то изменившаяся окраска термоиндикатора сообщит об этом. Основное достоинство термоиндикаторов низкая стоимость. Их можно использовать как одноразовые датчики температуры.

Термисторы. В этом классе датчиков используется эффект изменения электрического сопротивления материала под воздействием температуры. Обычно в качестве термисторов используют полупроводниковые материалы, как правило, оксиды различных металлов. В результате получаются датчики с высокой чувствительностью. Однако большая нелинейность позволяет использовать термисторы лишь в узком диапазоне температур. Термисторы имеют невысокую стоимость и могут изготавливаться в миниатюрных корпусах, позволяя увеличить тем самым быстродействие. Существует два типа термисторов, использующих положительный температурный коэффициент – когда электрическое сопротивление растет с повышением температуры и использующих отрицательный температурный коэффициент – здесь электрическое сопротивление падает при повышении температуры. Термисторы не имеют определенной температурной характеристики. Она зависит от конкретной модели прибора и области его применения. Основными достоинствами термисторов является их высокая чувствительность, малые размеры и вес, позволяющие создавать датчики с малым временем отклика, что важно, например, для измерения температуры воздуха. Безусловно, невысокая стоимость так же является их достоинством, позволяя встраивать датчики температуры в различные приборы. К недостаткам можно отнести высокую нелинейность термисторов, позволяющую их использовать в узком температурном диапазоне. Использование термисторов так же ограничено в диапазоне низких температур. Большое количество моделей с различными характеристиками и отсутствие единого стандарта, заставляет производителей оборудования использовать термисторы только одной конкретной модели без возможности замены.

Инфракрасные датчики температуры или пирометры измеряют температуру поверхности на расстоянии. Принцип из работы основан на том, что любое тело при температуре выше абсолютного нуля излучает электромагнитную энергию. При низких температурах это излучение в инфракрасном диапазоне, при высоких температурах часть энергии излучается уже в видимой части спектра. Интенсивность излучения напрямую связана с температурой нагретого объекта. Диапазон измерений температур бесконтактными датчиками от -45 С до +3000 С. Причем в диапазоне высоких температур инфракрасным датчикам нет конкуренции. Для измерения в различных диапазонах температур используются различные участки инфракрасного спектра. Так при низких температурах это обычно диапазон длин волн электромагнитного излучения 7 – 14 микрон. В диапазоне средних температур это может быть 3 – 5 микрон. При высоких температурах используется участок о районе 1 микрон. Однако и здесь есть свои особенности, связанные с решением конкретной задачи. Так для измерения температуры тонких полимерных пленок используются датчики, работающих на длинах волн 3,43 или 7,9 микрометров, а для измерения температуры стекла используют датчики, работающие в диапазоне 5 микрон. Для правильного измерения температуры необходимо еще ряд факторов. Прежде всего это излучательная способность. Она связана с коэффициентом отражения простой формулой: E = 1 – R, где Е – излучательная способность, R – коэффициент отражения. У абсолютно черного теля излучательная способность равна 1. У большинства органических материалов, таких как дерево, пластик, бумага, излучательная способность находится в диапазоне 0,8 – 0,95. Металлы, особенно полированные напротив имеют низкую излучательную способность, которая в этом случае будет 0,1 – 0,2. Для правильного измерения температуры необходимо определить и установить излучательую способность измеряемого объекта. Если значения будут выбраны неправильно, то температура будет измеряться неверно. Обычно показания занижаются. Так, если металл имеет излучательную способность 0,2, а на датчике установлен коэффициент 0,95 (он обычно используется по умолчанию), то при наведении на нагретый до 100 С металлический объект датчик будет показывать температуру около 25 С. Корректировать излучательную способность можно определив ее для различных материалов по справочнику, либо измеряя температуру поверхности альтернативным способом, например термопарой, вносить необходимые поправки. Хорошие результаты при не очень высоких температурах дает окраска специальной термостойкой, черной краской измеряемой поверхности. Второй важной характеристикой инфракрасного датчика является оптическое отношение – это отношение расстояния до объекта измерений к размеру области с которой эти измерения ведутся. Например оптическое отношение 10:1 означает, что на расстоянии 10 метров размер площади, с которой ведется измерение температуры составляет 1 метр. Современные инфракрасные датчики температуры имеют оптическое отношение достигающие 300:1. Основные достоинства инфракрасных датчиков температуры: малое время отклика. Это самые быстродействующие датчики температуры. Возможность измерения температуры движущихся объектов. Измерения температуры в труднодоступных и опасных местах. Измерение высоких температур, там, где другие датчики уже не работают. К достоинствам можно отнести то, что отсутствует непосредственный контакт с объектом и соответственно не происходит его загрязнения. Это может быть важно в полупроводниковой промышленности или фармацевтике.

Термометры сопротивления это резисторы, изготовленные из платины, меди или никеля. Это могут быть проволочные резисторы, либо металлический слой может быть напыленным на изолирующую подложку, обычно керамическую или стеклянную. Платина чаще всего применяется в термометрах сопротивления из-за ее высокой стабильности и линейности изменения сопротивления с температурой. Медь используется в основном для измерения низких температур, а никель в недорогих датчиках для измерения в диапазоне комнатных температур. Для защиты от внешней среды платиновые термометры сопротивления помещают в защитные металлические чехлы и изолируют керамическими материалами, такими как оксид алюминия или оксид магния. Такая изоляция снижает так же воздействие вибрации и ударов на датчик. Однако вместе с дополнительной изоляцией растет и время отклика датчика на резкие температурные изменения. Платиновые термометры сопротивления одни из самых точных датчиков температуры. Кроме того, они стандартизированы, что значительно упрощает их использование. Стандартно производятся датчики сопротивлением 100 и 1000 Ом. Изменение сопротивления таких датчиков с температурой дается в любых тематических справочниках в виде таблиц или формул. Диапазон измерений платиновых термометров сопротивления составляет -180 С +600 С. Несмотря на изоляцию, стоит оберегать термометры сопротивления от сильных ударов и вибрации.

Термопары представляют собой две проволоки из различных металлов, сваренных между собой на одном из концов. Термоэлектрический эффект открыл немецкий физик Зеебек в первой половине 19-го века. Он открыл, что если соединить два проводника из разнородных металлов таким образом, что бы они образовывали замкнутую цепь и поддерживать места контактов проводников при разной температуре, то в цепи потечет постоянный ток. Экспериментальным путем были подобраны пары металлов, которые в наибольшей степени подходят для измерения температуры, обладая высокой чувствительностью, временной стабильностью, устойчивостью к воздействию внешней среды. Это например пары металлов хромель-аллюмель, медь-константан, железо-константан, платина-платина/родий, рений-вольфрам. Каждый тип подходит для решения своих задач. Термопары хромель-алюмель (тип К) имеют высокую чувствительность и стабильность и работают до температур вплоть до 1300 С в окислительной или нейтральной атмосфере. Это один из самых распространенных типов термопар. Термопара железо-константан (тип J) работает в вакууме, восстановительной или инертной атмосфере при температурах до 500 С. При высоких температурах до 1500 С используют термопары платина- платина/родий (тип S или R) в керамических защитных кожухах. Они прекрасно измеряют температуру в окислительной, нейтральной среде и вакууме.

Заключение

Будь то платиновый термометр сопротивления, термопара, инфракрасный датчик, кремниевый датчик или термистор, каждый из них обладает рядом уникальных свойств, позволяющих наилучшим образом решить задачу по измерению температуры. Высокая точность и стабильность отличают платиновые термометры сопротивления. Достоинством кремниевых датчиков так же является высокая точность, пусть и в узком температурном диапазоне. Термисторы обладают высокой чувствительностью и невысокой ценой, что позволяет встраивать их в различные электронные приборы. Инфракрасные датчики температуры позволяют измерить быстропротекающие температурные процессы и объекты с очень высокой температурой. К достоинствам термопар несомненно можно отнести точность и стабильность показаний в широком диапазоне температур, их устойчивость в неблагоприятным воздействиям внешней среды.

Источник: http://www.sensor.ru/

Salus TS600 беспроводной датчик температуры для отопления

Настоящая Политика конфиденциальности является составной частью Пользовательского соглашения Сайта и действует в отношении всей информации, в том числе персональных данных Пользователя, получаемых Администрацией Сайта в процессе работы Пользователя с Сайтом, исполнения Пользовательского соглашения и соглашений между Администрацией сайта и Пользователем. Использование Сайта означает безоговорочное согласие Пользователя с настоящей Политикой конфиденциальности и указанными в ней условиями обработки его персональных данных; в случае несогласия с этими условиями Пользователь должен воздержаться от использования Сайта.

Перед использованием Сайта Пользователю необходимо внимательно изучить настоящую Политику конфиденциальности.

1. ПЕРСОНАЛЬНЫЕ ДАННЫЕ

1.1. Предоставление в любой форме (регистрация на Сайте, осуществление заказов, подписка на рекламные рассылки и тд.) своих персональных данных Администрации сайта, Пользователь выражает согласие на обработку персональных данных Администрацией сайта в соответствии с Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.

1.2. Обработка персональных данных осуществляется в целях исполнения Пользовательского соглашения и иных соглашений между Администрацией сайта и Пользователем.

1.3. Обработка персональных данных производится исключительно на территории Российской Федерации, с соблюдением действующего законодательства Российской Федерации.

1.4. Согласие Пользователя на обработку его персональных данных дается Администрации сайта на срок исполнения обязательств между Пользователем и Администрацией сайта в рамках Пользовательского соглашения или других соглашений между Пользователем и Администрацией сайта.

1.5. В случае отзыва согласия на обработку персональных данных Пользователя, Пользователь уведомляет об этом Администрацию Сайта письменно или по электронной почте. После получения данного уведомления Администрация Сайта прекращает обработку персональных данных Пользователя и удаляет.

1.6. Сайт не имеет статуса оператора персональных данных. Персональные данные Пользователя не передаются каким-либо третьим лицам, за исключением случаев, прямо предусмотренных настоящей Политикой конфиденциальности.

2. МЕРЫ ПО ЗАЩИТЕ ПЕРСОНАЛЬНЫХ ДАННЫХ

2.1. В своей деятельности Администрация сайта руководствуется Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.

2.2. Администрация сайта принимает все разумные меры по защите персональных данных Пользователей и соблюдает права субъектов персональных данных, установленные действующим законодательством Российской Федерации.

2.3. Защита персональных данных Пользователя осуществляется с использованием физических, технических и административных мероприятий, нацеленных на предотвращение риска потери, неправильного использования, несанкционированного доступа, нарушения конфиденциальности и изменения данных. Меры обеспечения безопасности включают в себя межсетевую защиту и шифрование данных, контроль физического доступа к центрам обработки данных, а также контроль полномочий на доступ к данным.

3. ИЗМЕНЕНИЕ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ

3.1. Администрация сайта оставляет за собой право в одностороннем порядке вносить любые изменения в Политику конфиденциальности без предварительного уведомления Пользователя. Актуальный текст Политики конфиденциальности размещен на данной странице.

Датчики температуры для систем вентиляции и отопления.

Датчики температуры для систем вентиляции и отопления серии STANDART разработаны в соответствии с высокими требованиями к качеству, надежности и удобству эксплуатации. Датчики температуры выпускаются с измерительными элементами Pt100, Pt1000, NTC10k, NTC12k. Датчики для измерения температуры в каналах вентиляции, трубопроводах калориферов вентустановок, наружного воздуха и комнатной температуры используются на производственных предприятиях в России и в странах ЕАЭС, датчики серии STANDART также пользуются популярностью у строительных организаций и в компаниях-производителях щитов управления вентиляцией.

Преимущества датчиков температуры серии STANDART:

защита измерительного элемента по технологии “ТСА”
защита от внешних воздействий IP65
расширенный диапазон измерения -50…+130 °C
гарантийный срок эксплуатации 3 года с момента продажи
индивидуальная упаковка и маркировка каждого датчика
каждый датчик температуры проходит проверку ОТК
гарантированный срок службы не менее 10 лет

Канальные датчики IP65Погружные датчики IP65Накладные датчики IP65Уличные датчики IP65Комнатные датчики IP21Аксессуары

TU-K100, TU-K150 это канальные датчики температуры с длиной зонда 100-150 мм, которые используются для небольших воздуховодов.

TU-K200, TU-K250 это канальные датчики для измерения температуры подаваемого воздуха длиной 200 и 250 мм., которые применяются в большинстве канальных систем вентиляции.

TU-K300: Датчик температуры для воздуховодов большого сечения длиной 300 мм. используется для измерения температуры воздуха в центральных кондиционерах и воздуховодах большого диаметра.

Канальные датчики температуры для систем вентиляции серии STANDART созданы на основании строгих требований как к точности измерений, так и к качеству сборки. Канальные датчики температуры этой серии ничем не уступают датчикам зарубежного производства.

В качестве зонда используется гильза диаметром 6 мм. Защита измерительного элемента от пыли и влаги по стандарту IP65 обеспечивается использованием запаянных гильз из нержавеющей стали, а также применением технологии “ТСА” (заливка термопроводящим компаундом).

ПОДРОБНЕЕ ИНСТРУКЦИЯ

TU-D11 IP65: Погружной (врезной) датчик температуры с резьбой G1/2 и длиной штуцера 50 мм. Применяется для контроля температуры в компрессорах, системах водоподготовки, для контроля температуры теплоносителя в радиаторах или фанкойлах.

TU-D12 IP65: Погружной (врезной) датчик температуры с резьбой G1/2 и штуцером 80 мм. Применяется для контроля температуры обратной воды калориферов, теплообменников в ИТП и котельных, в чиллерах и компрессорах.

Погружные датчики температуры с штуцером из нержавеющей стали доступны с длиной измерительной трубки 50, 80 мм. и присоединительной резьбой G1/2. Датчики устанавливаются напрямую в трубопроводы, емкости и баки с использованием тройников или приварных бобышек.

В штуцер датчиков по технологии “ТСА” заливается термопроводящий компаунд, который заполняет пустоты между измерительным элементом и стенками для увеличения скорости реакции на изменение температуры измеряемой жидкости, а также защищает измерительный элемент от влаги по стандарту IP65.

ПОДРОБНЕЕ ИНСТРУКЦИЯ

TU-01 IP65: Контактный датчик температуры в гильзе длиной 30 мм. применяется в для измерения температуры различного рода поверхностей.

TU-02 IP65: Накладной датчик температуры в гильзе длиной 50 мм. используется в качестве накладного датчика температуры жидкости, а также погружного датчика с использованием защитных гильз.

TU-C01 IP65: Накладной датчик температуры в корпусе из алюминиевого сплава с радиусной выборкой для трубопровода. Применяется для измерения температуры трубопроводов в системах вентиляции и отопления.

TS-С00 IP65: Накладной датчик температуры в корпусе из ABS-пластика. Подпружиненная контактная площадка накладного датчика температуры позволяет эффективно проводить измерение температуры теплоносителя.

Накладные (контактные) датчики температуры применяются в системах автоматизации для контроля за температурой поверхности трубопроводов (теплоносителя в трубопроводе), различных поверхностей, а также в качестве датчиков температуры теплого пола. Датчики выпускаются в двух вариантах: запаянная гильза длиной 30 и 50 мм. , а также датчик в профилированном корпусе с радиусной выборкой.

ПОДРОБНЕЕ ИНСТРУКЦИЯ

TS-E01 IP65: Датчик температуры наружного воздуха в корпусе из поликарбоната. Измерительный элемент закреплен на боковой стенке корпуса, подключение осуществляется с помощью встроенных клемм 1,5 мм2. Степень защиты измерительного элемента IP65.

TS-E02 IP65: Датчик температуры наружного воздуха в корпусе из поликарбоната с вынесенным измерительным элементом – это быстродействующий датчик для самых ответственных применений. Измерительный элемент расположен за пределами корпуса, защищен стальной гильзой и залит полимерным составом по технологии “ТСА”. Степень защиты измерительного элемента IP68.

Наружные датчики не боятся УФ-излучения и применяются для измерения температуры на улице или в холодильных камерах, производственных и технологических помещениях и других местах, где необходимо защищать измерительный элемент от повышенной влажности, ударных воздействий и ультрафиолетового излучения.

ПОДРОБНЕЕ ИНСТРУКЦИЯ

TS-R01 IP20: Датчик комнатной температуры в корпусе из ABS-пластика с перфорированными стенками. Датчик монтируется непосредственно на стену или в монтажную коробку для выключателей, измерительный элемент и клеммная колодка размещены в основании датчика. Ввод кабеля осуществляется через отверстие в основании корпуса датчика.

Комнатные датчики применяются в системах управления вентиляционными системами и в системах диспетчеризации для измерения и контроля за параметрами температуры в административных, офисных и жилых помещениях. Датчики устанавливаются как непосредственно на стену, так и в стандартную распределительную коробку.

Конструктивно датчик температуры для помещений представляют собой пластиковый корпус белого цвета , внутри которого установлен измерительный элемент и клеммная колодка для подключения кабеля от системы автоматики.

ПОДРОБНЕЕ ИНСТРУКЦИЯ

Датчики температуры серии STANDART поставляются в комплекте со всеми необходимыми монтажными принадлежностями, но вы всегда можете заказать дополнительные запасные части, а также аксессуары для датчиков температуры.

WS-01: Защитный экран для уличных датчиков температуры. Экран позволяет нивелировать воздействие солнечной радиации, осадков и ветра на показания температуры на улице.
Погружные гильзы: Защитные гильзы для погружных датчиков с резьбой 1/4, 1/2 дюйма, М20х1,5.
MF-6: Монтажный фланец для канальных датчиков.
W1 50-70: Хомут для накладных датчиков D=50-70 мм.
W1 70-90: Хомут для накладных датчиков D=70-90 мм.
DLF Адаптер для погружных датчиков с R1/4 на R1/2
MB-02 Коробка с 2 сальниками для подключения

За счет локализации производства комплектующих для производства датчиков температуры в России, универсального ассортиментного ряда, малого количества составных элементов и сборочных операций Заводу RGP удалось добиться удачного соотношения “цена/качества”, высокой скорости производства и надежности производимых датчиков температуры для систем отопления и вентиляции.

Системы отопления — все для отопления на сервисе OLX.ua Украина


	Ананьев Сегодня 20:40

		4 000 грн. Договорная
	Роздол Сегодня 20:38


	Гуменное Сегодня 20:34


	Одесса, Киевский Сегодня 20:25

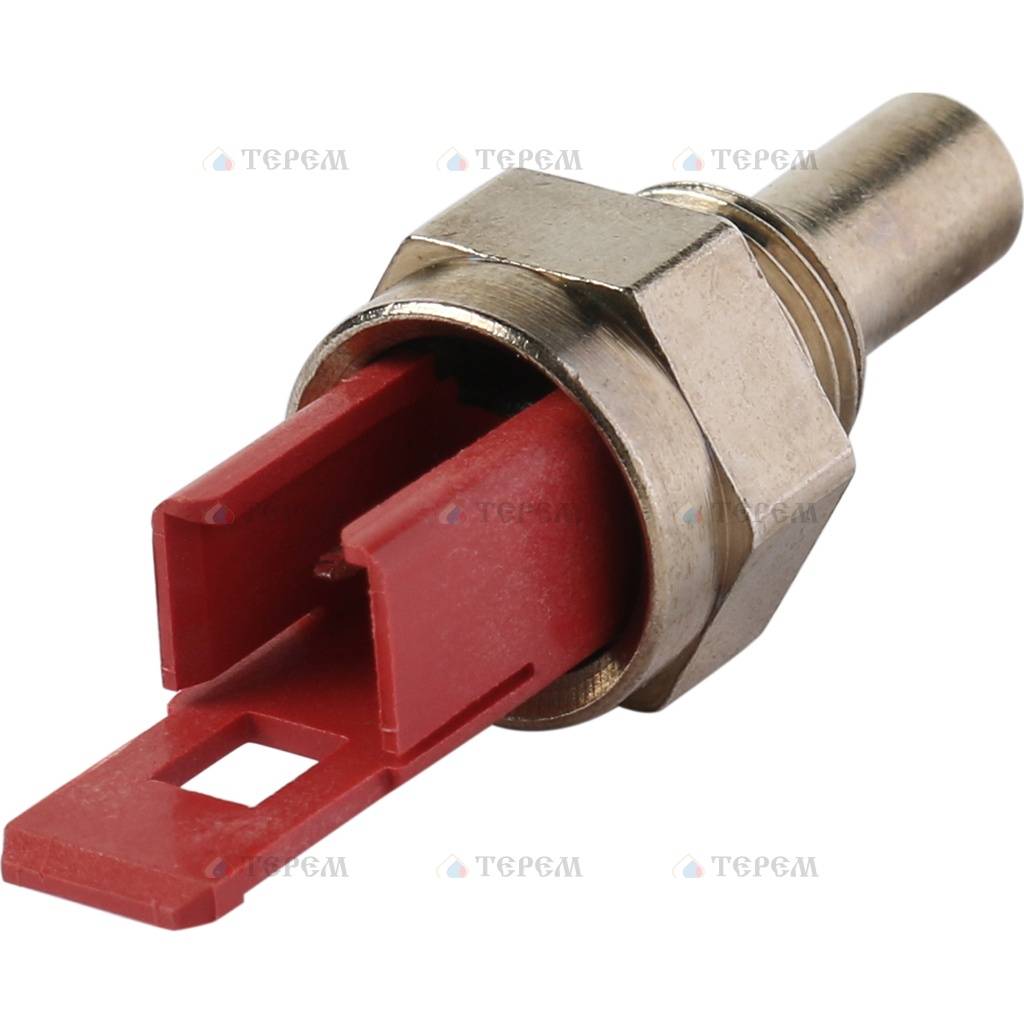

Датчик температуры NTC котла Westen Pulsar D, Baxi Fourtech

Датчик температуры (NTC) отопления 8435500 (оригинал) Baxi Fourtech 24 F, Fourtech 24, BAXI ECOFOUR 24, BAXI ECOFOUR 24 F, Westen Pulsar D 24, Pulsar D 24 F

Назначение:

Датчик температуры NTC (термистор, зонд) ― это терморезисторы или полупроводниковые резисторы, в которых используется зависимость электрического сопротивления полупроводникового материала от температуры.
Сенсоры температуры измеряют температуру контура отопления и горячего водоснабжения и в результате подают сигнал плате управления котла. Внутри каждого датчика NTC вмонтирован термистор, меняющий свое сопротивление в зависимости от колебаний температуры.
Датчики NTC расположены в котле так, что контактируют с сантехнической водой для отслеживания изменения температур.
Срок службы температурных датчиков зависит от среды, в которой они находятся или условий теплообмена.

Технические характеристики:

Датчик температуры воды (Ntc) накладной артикул 8435500.
Температурный датчик накладной осуществляет температурный контроль. Практически все традиционные навесные двухконтурные котлы снабжены двумя датчиками температуры (Ntc): отопления и горячего водоснабжения.
Датчик (Ntc) температуры воды контура отопления с артикульным номером 8435500 используется в котлах Baxi | Westen. Исходя их характеристик датчика накладного (Ntc) его также можно применять в котлах торговых марок Hermann, Ariston, Protherm, Immergas, Termet, Demrad, Bongioanni, Sime, Bosch, Biasi, Rocterm, Nobel, Unical и др.
Рассмотрим зависимость значений температуры и сопротивления датчика температуры накладного: При температуре теплоносителя отопления

0 °C ― сопротивление составляет 28270 Om;

25 °C ― сопротивление 10000 Om;

45 °C ― сопротивление 4913 Om;

85 °C ― сопротивление 1451 Om.

Данная зависимость показывает, что при увеличении температуры теплоносителя, сопротивление датчика уменьшается.
Датчик накладной контура отопления имеет диаметр крепежной скобы 18мм, с помощью скобы- фиксатора крепиться на трубку подачи отопления.
Датчик накладной изготовлен с использованием металлоксидного состава, что покрывается эпоксидной смолой.
Корпус температурного датчика из термопласта полиамидного, зажим-фиксатор датчика из оцинкованной стали, клеммы из латуни.
Также, хотелось бы заметить, что погружные датчики температуры можно заменить накладными ― их функциональные характеристики совпадают.
Накладные датчики (Ntc) имеют свои преимущества ― при замене датчика не нужно сливать воду с системы отопления котельного оборудования, что значительно упрощает процесс замены датчика и соответственно его монтажа

Если у Вас остались вопросы, звоните:

+38(0 50) 742-76-78
+38(0 63) 407-07-44
+38(0 68) 631-38-80
+38(0 64) 258-63-53

О производителе:

Компания Baxi была основана в далеком 1866 году в Англии. Сегодня в состав фирмы входят около 20 крупных и дочерних предприятий. Все они работают в сфере производства оборудования для систем отопления и ГВС. Производство продукции расположено по всей территории Европы. Штат сотрудников около 6000 человек. Холдинг Baxi Group один из основных компаний в сфере производства систем отопления для Вашего домашнего уюта и более комфортной жизни. По объему производимой продукции концерн Бакси занимает почетное третье место в Европе. Главный завод по производству настенных и напольных газовых котлов находится в Италии, и производит около полумиллиона качественных котлов в течении года. Огромный штат высококвалифицированных инженеров, постоянно трудятся над инновационными разработками в сфере газового отопления. Основа стратегии компании Baxi Group есть утверждение и разработка самых новых и передовых технологий. Качество производимой продукции, инженерного сервиса и квалификация сотрудников фирмы, поддерживается на постоянно высоком уровне. Благодаря этому продукция от Бакси пользуется огромной популярностью и спросом среди конечных потребителей.

На картинке изображен датчик температуры (NTC) отопления 8435500 (оригинал) Westen Pulsar D, Baxi Fourtech.

Наш интернет магазин «Тепло плюс» предлагает Вам приобрести датчик температуры отопления газового, настенного котла Westen Pulsar D или Baxi Fourtech. Все оригинальные датчики NTC котла Бакси имеют свой номер в каталоге запчастей, и он соответствует артикулу — № 8435500. Основная задача датчика температуры газового котла Вестен Пульсар Д или Бакси Фортеч состоит в том, что он должен определять температурные показатели в котле. Полученные данные о температуре направляются на печатную плату управления котла, которая от заданных владельцем параметров, назначает работу для настенного котла. Датчик NTC отопления для газового котла функционирует по принципу электрического сопротивления, которое позволяет фиксировать его рабочие параметры. Очень важным условием продолжительного функционирования Вашего газоотопительного приборы является его своевременное сервисное обслуживание. Оно проводится с помощью квалифицированного специалиста с компетентного сервисного центра. При этом ремонтная служба должна иметь лицензию и соответствующие разрешающие документы. Мастер при ремонте котла Westen Pulsar D или Baxi Fourtech должен использовать оригинальные температурные датчики NTC. Использование не качественной продукции может привести к последующему более дорогому ремонту. Доставка осуществляется такими надежными перевозчиками, как Интайм, Ночной Экспресс, Новая Почта, Автолюкс и Деливери. У Вас есть возможность заказать датчик температуры Вестен по принципу наложенного платежа – это когда Вы оплачиваете свою покупку непосредственно на пункте выдачи товара. При этом можно предварительно проверить свой заказ и убедится в его правильной комплектации. Звоните или пишите на нашу электронную почту.

Ваши датчики температуры термостата не в том месте?

Предположим, что ваше оборудование для обогрева и охлаждения находится в отличном состоянии, а ваши термостаты подключены к Интернету и настроены на идеальный график для максимального комфорта и экономии энергии. У вас есть повод для гордости и благодарности! Тем не менее, вся эта технология по-прежнему находится во власти небольшого датчика температуры, который сообщает температуру в помещении обратно на ваш термостат.

Хорошо расположенный датчик температуры (который может быть встроен в сам термостат или может быть небольшим «удаленным» датчиком, подключенным к термостату) сообщает температуру, которую испытывают ваши гости и персонал, и позволяет вашей системе отопления и охлаждения чтобы обеспечить охлаждение или обогрев, чтобы все были счастливы и чувствовали себя комфортно. Неправильно расположенный датчик может привести к тому, что оборудование HVAC будет работать слишком долго, недостаточно долго или короткими импульсами, что может вызвать проблемы с комфортом, потерю энергии и чрезмерный износ вашего оборудования.

Начнем с некоторых плохих мест для измерения температуры:

Часто открываемые двери (включая наружные двери и холодильные камеры, как на картинке выше) позволяют воздуху попадать на датчик температуры термостата и искажать показания.
Над или за оборудованием, подающим горячий или холодный воздух (кухонное оборудование, холодильное оборудование, возле проходных дверей и т. Д.)
Рядом с часто открываемыми входными дверьми (например, кухонная дверь может быть открыта при доставке)
На потолке
Под прямыми солнечными лучами
Вентиляторы прямо под потолком
Слишком близко к приточным каналам отопления и охлаждения
В обратном воздуховоде, особенно если у вас высокие потолки.

Если датчик температуры расположен слишком близко к приточным воздуховодам, сообщаемая комнатная температура будет колебаться вверх и вниз по мере включения и выключения оборудования для обогрева и охлаждения.

Другая распространенная проблема заключается в том, что отверстие в стене для проводов датчика температуры не закрыто должным образом, что позволяет воздуху проходить через стену и дуть на заднюю часть датчика температуры, что приводит к искажению показаний. Эта проблема особенно проблематична для наружных стен, где на просачивающийся воздух может влиять температура наружного воздуха или солнечные лучи, падающие на здание.

Итак, где следует разместить датчики температуры, чтобы точно сообщать о температуре в помещении и правильно управлять оборудованием для обогрева и охлаждения? Примерно 5 футов высотой на колонне или внутренней стене в центре с хорошей циркуляцией (хотя и не слишком близко к воздуховодам), без горячего или холодного оборудования поблизости.

Проверять размещение датчика температуры всякий раз, когда вы находитесь на объекте, — отличная идея: поиск каждого датчика займет всего минуту, а если вы не можете найти датчик, вероятно, это не лучшее место! Со временем оборудование перемещается или добавляется в определенное место, поэтому важно периодически проверять его, даже если датчик изначально был размещен правильно. Конечно, вы не можете посещать все места на регулярной основе, поэтому именно здесь система, подключенная к Интернету, такая как SiteSage, действительно может помочь.

Удаленный доступ к данным термостата и энергии выявляет некоторые закономерности, указывающие на неправильно размещенные датчики температуры.В этом случае термостат расположен слишком близко к приточному воздуховоду, поэтому сообщаемая комнатная температура будет скачкообразно повышаться и понижаться при каждом запуске блока нагрева и охлаждения. Такое быстрое переключение вызывает дискомфорт и приводит к значительному износу блока нагрева и охлаждения.

Наличие удаленного доступа к данным термостата и оборудования для обогрева и охлаждения (например, об использовании энергии и температуре в приточном канале) позволяет легко проверить наличие признаков неправильного размещения датчика, таких как постоянные показания тепла или холода, которые, как вы знаете, не репрезентативны для остальных помещения или быстрое изменение температуры при включении и выключении оборудования для обогрева и охлаждения.

Резюме:

Даже самая лучшая система отопления и охлаждения и термостат могут вызвать проблемы, если датчик температуры установлен неправильно. В рамках нашего предложения по управляемым услугам Powerhouse Dynamics каталогизирует существующие местоположения датчиков при установке SiteSage и эскалирует проблемные датчики, которые необходимо переместить.
Лучшее место для датчиков — внутренняя стена с хорошей циркуляцией и отсутствием поблизости горячего или холодного оборудования.
Регулярная проверка показаний датчиков на месте или через подключенную к Интернету систему управления энергопотреблением (EMS) важна для обеспечения комфорта пассажиров, сокращения потерь энергии и поддержания работоспособности оборудования для обогрева и охлаждения.

Узнайте больше о SiteSage, а также о значении удаленного мониторинга данных и управления HVAC для экономии и повышения комфорта на предприятии.

Хотите узнать, как SiteSage может работать на вас? Будем рады вам показать!

Датчики температуры в системах отопления

Сохранение тепла в помещениях зимой — это для нас само собой разумеющееся. В системах отопления и термостатах датчики температуры используются для управления внутренним отоплением.

В системах отопления датчики температуры используются для измерения текущей температуры. Они направляют информацию в центральный орган управления, где она сравнивается с целевыми или установленными значениями.

Если термостат установлен на определенный уровень между 1-5, с ним связана определенная температура. Например, при настройке 3 она составляет около 20 градусов Цельсия. Каждое увеличение или уменьшение на одну позицию соответствует изменению температуры от 3 до 4 градусов Цельсия.

Датчики температуры работают аналогично. Они не полагаются на внешнюю подачу энергии и используют материалы, реагирующие на температуру. Это делает их особенно надежными и практичными для использования в системах отопления.

Компания Variohm предлагает различные датчики температуры с различными сенсорными элементами, которые можно использовать в нагревателях и системах отопления. У нас есть следующие типы: термисторы NTC, термисторы PTC, RTD и различные типы датчиков.

Термисторы для систем отопления

В зависимости от требований заказчика датчики NTC могут быть отлиты в разные индивидуальные корпуса.Термисторы имеют быстрое время отклика и доступны в очень небольших размерах. Высокая чувствительность позволяет проводить очень точные измерения. Они имеют средний температурный диапазон от -40 ° C до + 125 ° C для NTC, залитых эпоксидной смолой, и до + 250 ° C для нашей линейки термисторов в стеклянной капсуле.

Многие из наших термисторов имеют отрицательный температурный коэффициент (NTC), что означает, что их проводимость увеличивается с повышением температуры. В результате электрическое сопротивление падает при повышении температуры.Одним из преимуществ термисторов NTC является их недорогое производство.

РДТ для систем отопления

Variohm предлагает датчики RTD, которые также известны как платиновые элементы. Здесь сопротивление увеличивается с повышением температуры. Эти датчики температуры используют технологию RTD (датчик температуры сопротивления) и доступны от Variohm как ERTD PT100 / PT1000 или ERDT2.

РДТ

имеют более низкую чувствительность, но подходят для измерения различных температурных диапазонов до 500 ° C и более.RTD в основном используются в промышленном секторе, поскольку они обеспечивают лучшую долгосрочную стабильность и более высокий температурный диапазон. Как и термисторы, они могут быть отлиты в разных корпусах в зависимости от требований заказчика.

NTC и RTD используются для измерения температуры подачи и возврата, а также температуры наружного воздуха.

Датчики температуры для систем отопления от Variohm

На нашем сайте представлен широкий ассортимент датчиков температуры. Некоторые из них хорошо подходят для использования в системах отопления.

Если у вас есть дополнительные вопросы о наших датчиках температуры для систем отопления, свяжитесь с нами.

Датчики системы HVAC | Знай свои запчасти

Когда водитель устанавливает температуру в контрольной головке системы HVAC, что это означает для автомобиля? В новых системах отопления, вентиляции и кондиционирования воздуха учитываются не только скорость двигателя вентилятора, положение двери и напряжение реле высокого давления.Эти современные системы отслеживают температуру внутри и снаружи автомобиля. Они также смотрят на общую эффективность автомобиля.

Например, когда водитель выбирает внутреннюю температуру 72º градусов, это может вызвать множество различных настроек в зависимости от наружной температуры, влажности и даже положения солнца.

Для систем автоматического контроля температуры (ATC)

требуется сложный набор внутренних и внешних датчиков, который включает датчики температуры окружающего воздуха, датчики температуры в салоне, датчики температуры выпускного канала и испарителя, датчики давления, датчики влажности, датчики положения смесительной двери и датчики солнечного света.

В некоторых автомобилях также используются пассивные инфракрасные датчики, установленные на приборной панели или в потолочной консоли для контроля температуры тела пассажиров. Это позволяет системе точно настраивать мощность нагрева и охлаждения, чтобы всем было комфортно.

Датчики температуры

Для поддержания заданной температуры воздуха система HVAC обычно имеет один или несколько датчиков температуры внутреннего воздуха, датчик температуры окружающего (наружного) воздуха и, возможно, один или два датчика солнечной нагрузки.

Датчики температуры воздуха в салоне обычно представляют собой простые двухпроводные термисторы, сопротивление которых изменяется в зависимости от температуры, но некоторые из них представляют собой инфракрасные датчики, которые обнаруживают тепло от пассажиров автомобиля. Этот тип термистора обычно имеет аспирационную трубку, которая пропускает воздух через датчик, когда вентилятор работает. Другие используют для той же цели небольшой электрический вентилятор. Забитая аспирационная трубка или неработающий вентилятор замедлит реакцию датчика на изменения температуры.

Большинство датчиков температуры воздуха имеют «отрицательный температурный коэффициент», что означает, что они теряют сопротивление при повышении температуры.Простой способ проверить датчик этого типа — использовать фен для нагрева датчика. Сопротивление должно падать по мере нагрева датчика.

Датчики температуры окружающего воздуха обычно имеют низкую частоту дискретизации, чтобы выровнять отклонения в показаниях, которые могут быть обнаружены при различных скоростях транспортного средства. Когда автомобиль перестает двигаться, вокруг датчика может быстро накапливаться тепло, что может ввести модуль УВД в заблуждение, заставив его подумать, что на улице становится все жарче. Таким образом, большинство модулей ATC смотрят на вход датчика окружающей среды только каждые пару минут, а не постоянно.В некоторых приложениях модуль ATC может даже игнорировать ввод от датчика окружающей среды, когда автомобиль не движется.

Датчики солнечной нагрузки

Многие системы УВД используют фотодиодный датчик солнечного света на приборной панели. Этот датчик позволяет системе УВД увеличивать потребность в охлаждении, когда кабина обогревается прямыми солнечными лучами. На автомобилях с двухзонной системой часто имеется отдельный датчик солнечной нагрузки для каждой стороны. Датчики солнечной нагрузки получают опорное напряжение от модуля ATC и пропускают ток, когда интенсивность света достигает определенного порога.

Некоторые системы ATC имеют дополнительные датчики температуры, расположенные на испарителе и / или компрессоре, для предотвращения обледенения испарителя и регулирования работы компрессора. Некоторые азиатские автомобили также имеют датчики температуры в воздуховоде и датчики температуры внутренней части нагревателя для дальнейшего совершенствования контроля температуры. Обычно они используются в двухзонных системах УВД.

Датчики влажности

Последний датчик, который будет встроен в системы УВД, — датчик влажности. Cadillac, Audi, Acura, Volkswagen и многие автопроизводители используют датчики влажности.

Датчики влажности — это емкостные датчики, которые измеряют количество влаги в воздухе. Информация, поступающая от датчика, регулирует объем воздуха, попадающего на окна, чтобы уменьшить запотевание, и регулирует уровень влажности внутри автомобиля для повышения микроклимата. Эти датчики обычно устанавливаются у основания зеркала заднего вида.

На основе данных, полученных от датчика влажности и температуры, система HVAC рассчитывает температуру точки росы воздуха.В некоторых системах используется инфракрасный датчик, который дистанционно измеряет температуру лобового и боковых окон.

Характеристики датчика со временем могут ухудшиться, что приведет к его неисправности и ошибочным показаниям. Если это произойдет, вы увидите код, хранящийся в модуле HVAC.

Датчик качества воздуха

Датчики качества воздуха могут предотвращать попадание вредных газов и неприятных запахов в кабину, когда автомобиль находится в интенсивном движении, проезжает через загруженные участки или проезжает через туннели.Датчик сигнализирует о закрытии дверцы приточного воздуха / вентиляционной заслонки при обнаружении нежелательных веществ. Cadillac, Audi и другие производители роскошных автомобилей используют этот датчик. Этот датчик обычно устанавливается за решеткой.

Датчики углекислого газа

Углекислый газ, выделяемый только пассажирами автомобиля, может накапливаться до токсичных уровней внутри современного герметичного автомобиля с системой отопления, вентиляции и кондиционирования воздуха в положении рециркуляции. Такой высокий уровень углекислого газа может вызвать сонливость.

Раньше это не было проблемой, потому что из большинства транспортных средств в них попадал наружный воздух. Современные автомобили поздних моделей решают эту проблему, открывая дверь рециркуляции через определенные промежутки времени, чтобы снизить уровень углекислого газа. Некоторые водители заметили открытие двери и думают, что это неисправность системы кондиционирования воздуха. Обычно это происходит в длительных поездках с высокими температурами наружного воздуха.

Контролируя уровни углекислого газа, постепенное поступление наружного воздуха можно смешивать с рециркуляционным воздухом, чтобы минимизировать изменение температуры на выходе.

10 лучших датчиков температуры

Определение и контроль интенсивности тепла, присутствующего в веществе или объекте, является фундаментальной функцией почти каждого электронного приложения. Датчик температуры — это устройство, используемое для измерения количества тепловой энергии, выделяемой объектом или системой. Эти устройства обычно реализуются в виде резистивных датчиков температуры (RTD), термопар или термисторов. При выборе датчика температуры проектировщики должны учитывать измеряемое устройство, диапазон температур, точность, время отклика, стабильность и чувствительность.

Среди наиболее популярных датчиков температуры на SnapEDA большинство — это термопары и термисторы, которые имеют диапазон рабочих температур от –40 ° C до 125 ° C, высокую точность и работу при низком напряжении, низкий самонагрев и большие емкостные нагрузки. Некоторые из них представляют собой встроенные цифровые или аналоговые датчики температуры — микросхемы датчиков температуры — которые могут работать в диапазоне температур от -55 ° C до + 150 ° C, а некоторые даже объединяют аналоговую чувствительную схему с цифровым входом / выходом и имеют два датчика. проводной цифровой интерфейс.

Давайте взглянем на 10 лучших датчиков температуры на SnapEDA!

Примечание: эти данные были собраны с помощью аналитики SnapEDA путем просмотра загрузок из библиотеки моделей деталей (символы, контуры и 3D-модели). Ежегодно в SnapEDA оцениваются миллионы деталей, однако, если детали нет в нашей базе данных, она не будет отображаться в этом списке. Мы постоянно увеличиваем охват и периодически обновляем этот список!

# 10-TMP275AIDGKT от Texas Instruments

TMP275AIDGKT обеспечивает измерение температуры от –40 ° C до 125 ° C, ± 0.Точность 5 ° C от −20 ° C до 100 ° C, доступны в корпусах SOIC-8 и VSSOP-8.

Средняя цена у дистрибьюторов на момент публикации: 1,85 доллара США
