Проекты и строительство дома с многощипцовой крышей

На сегодняшний день стали встречаться довольно часто дома с многощипцовой крышей. Строения обладают оригинальным дизайном. Что означает такое название кровельной конструкции, попробуем разобраться.

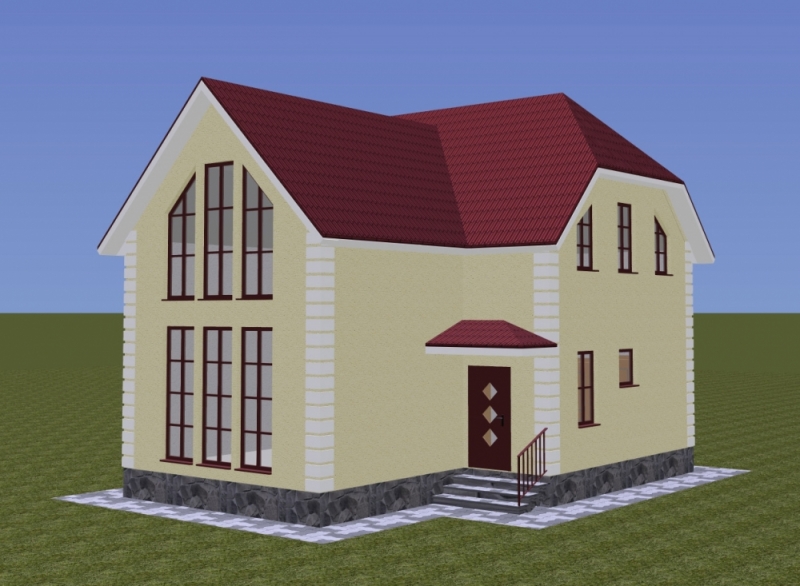

Типовый проект коттеджа с многощипцовой крышей

Вернуться к оглавлению

Содержание материала

1 Многощипцовая кровля
2 Преимущества и недостатки конструкции
3 Рекомендации по составлению плана строения с многощипцовой кровлей
4 Из чего можно выстроить дома с многощипцовой кровлей
5 Составляющие элементы многощипцовой кровли
6 Разновидности многощипцовой крыши
7 Стропильная система многощипцовой крыши
8 Обустройство многощипцовой крыши

Многощипцовая кровля

Этот вид крыши считается самым популярным. Пришел он к нам с Запада и стал эффективно применяться для возведения различных строений. Предварительно составляется проект всей конструкции в специальной программе, чтобы была возможность визуально оценить внешний вид будущего дома.

Отличие многошипцовой крыши заключается в сложности ее сооружения. При этом она будет выглядеть очень оригинально, а строение с ней – изысканным и необычным.

Примечание. Дома для сооружения такой конструкции могут быть любой формы и размера. Гораздо проще сооружать кровлю этого типа на зданиях с прямоугольной или квадратной формой.

Монтаж многощипцовой кровли проводят не только с целью защитить строение от различных климатических и погодных явлений. Ее можно установить на мансардах, которые нуждаются в дополнительном освещении, или на дома, имеющие сложную планировку.

Пример сложной планировки дома в котором используется многощипцовая крыша

Многощипцовая крыша может быть простой и иметь только два ската или же быть многоскатной и насчитывать несколько склонов. В большинстве случаев последний вид характеризуется крестовидной формой на поверхности дома.

Вернуться к оглавлению

Преимущества и недостатки конструкции

Есть несколько характеристик многощипцовой крыши, которые положительно сказываются на ее технических свойствах.

Привлекательный внешний вид. Кровля получается массивной и необычной. Проект ее может быть любым. Все зависит от параметров строения и его функциональных возможностей.
Прочность и надежность. Такая крыша легко способна выдержать на своей поверхности значительные нагрузки и при этом не изменить своего первоначального вида. Все это обеспечивается сбалансированным каркасом стропильной системы.
Долговечность. Срок эксплуатации кровельной конструкции неограничен. Правда, стоит учесть, что большую роль играет материал для ее сооружения и оформления.
Практичность. На крыше такого вида не будут скапливаться осадки. Все благодаря скатам, которые расположены под большим углом наклона.
Эффективность. Использовать пространство под крышей можно по своему усмотрению. Можно сделать там комнату. Именно по этой причине предварительно составляется проект не только дома, но и кровли.

Несмотря на большое количество достоинств многощипцовой крыши, есть еще и некоторые ее недостатки.

Сложность возведения кровли. Работы требуют профессиональной подготовки. Особенно если они выполняются самостоятельно. Чтобы не допустить ошибок в работе, необходимо проконсультироваться со специалистами в этой области, которые расскажут, как правильно разработать проект крыши и учесть нагрузки кровельного материала на стропильную систему.
Один из вариантов конструкции многощопцовой крыши
Большой объем отходов отделочных и строительных материалов. Из-за того, что основной характеристикой многощипцовой крыши является наличие определенного количество скатов и изгибов, то и средства для ее сооружения будут использоваться нерационально.

Примечание. Перед сооружением такого вида кровли для дома необходимо изначально оценить свои финансовые возможности, так как она является самой дорогостоящей.

Если составляют проект четырехскатной многощипцовой крыши, то необходимо учитывать в расходных материалах средства для изоляции и утепления конструкции.

Вернуться к оглавлению

Из чего можно выстроить дома с многощипцовой кровлей

Стоит учесть, что такой тип крыши оказывает довольно значительные нагрузки на строение. Именно по этой причине специалисты рекомендуют сооружать кровлю только для дома из:

кирпича;
ракушечника;
пеноблока;
газобетона.

Эти материалы наделены определенными показателями прочности и надежности, и из них можно выстроить здания любой этажности.
В некоторых случаях применяют и древесину:

профилированный брус;
оцилиндрованный брус.

В этом случае дома должны иметь большие параметры и огромное количество несущих конструкций, чтобы выдержать нагрузки кровли.

Примечание. Бывает так, что сразу составляется проект одного дома, в котором в процессе работ изменяют вид крыши.

Все это создает дополнительные нагрузки, не учтенные архитекторами. Чтобы строение прослужило еще длительный промежуток времени, нужно провести ряд работ, направленных на его усиление.

В большинстве случаев изначально продумывается усилительная система фундамента дома. По периметру уже изготовленного основания выкапываются канавы, и делается подливка бетонного раствора с применением арматуры.

Что касается несущих стен, то они могут усиливаться в местах своего соединения аналогичными материалами или же можно использовать специальные готовые металлические конструкции, которые довольно просто и быстро монтируются как на внешние, так и на внутренние углы строения.

Вернуться к оглавлению

Составляющие элементы многощипцовой кровли

Чтобы правильно составить проект такой кровельной конструкции, нужно знать, из чего именно она состоит.
Итак, в сооружении многощипцовой крыши присутствуют следующие элементы:

мауэрлат;
обрешетка;
наклонные скаты;
стропила;
эндова;
горизонтальные и наклонные ребра;
конек;
свесы.

Кроме этого, используют еще и водостоки для качественного слива воды с поверхности крыши и желобки.

Проект дома с оригинальной конструкцией многощипцовой крыши

Эндовы представляют собой специальные соединения двух скатов на кровле.

Мауэрлат – основание крыши, которое сооружается из профилированного бруса большого диаметра на поверхности стен строения. Именно на него монтируют каркас из деревянных стропил и наклонных балок.

Вернуться к оглавлению

Разновидности многощипцовой крыши

На данный момент такой тип кровли может быть:

Полноценным. Он характеризуется тем, что кровля основывается на стенках строения. То есть в качестве фронта крыши выступает стена дома.
Неполным. Это в том случае, когда фронт является неотъемлемой частью крыши и его сооружают в процессе монтажа кровли из аналогичных материалов.

Чертеж неполной многощипцовой крыши

Совет. Лучше всего останавливать свой выбор на полноценной многощипцовой крыше. Она будет более надежной и долговечной.

К тому же помещение под ней можно использовать для обустройства кабинета или спальни.
Строения с такой кровлей могут иметь неограниченное количество этажей. Самое главное чтобы строительный материал выдержал все нагрузки. Как правило, на загородных участках возводят одноэтажные дома с мансардной крышей. На скатах многощипцовой крыши можно легко монтировать мансардные окна.

Также стоит учесть, что нужно рационально использовать дополнительное пространство. Например, под четырехщипцовой кровлей легко размещаются несколько спален. Все зависит от размеров дома.

Вернуться к оглавлению

Стропильная система многощипцовой крыши

Мауэрлат обеспечивает правильное распределение нагрузки на несущие стены дома. Для его сооружения должны использоваться бруски 15х15 см или 15х10 см. Их длина при этом должна достигать 1,5 м. Стропила собираются из досок, имеющих сечения 15х5 м.

Примечание. Стоит учесть, что стропила могут быть наклонные или висячие.

Их выбор зависит от наличия дополнительных опор. Хотя каждый вид может использоваться одновременно в изготовлении кровли.

Там, где соединяются скаты многощипцовой крыши, монтируют диагональные и наклонные стропильные ноги. На них в процессе работ крепят короткие опорные ноги.

Различные конструкции многощипцовых крыш

Важно. Из-за того, что основная нагрузка будет направлена на диагональные стропила, их необходимо усиливать.

Используют для этого доски аналогичного размера, которые крепят друг к другу.
Вверху стропила соединяются коньком. Он изготавливается самостоятельно из бруса или досок. Можно купить уже готовое изделие такого типа.

Уже на установленных стропилах монтируют обрешетку из деревянных досок. Их размер может быть любым.
Совет. Чтобы увеличить прочность и надежность кровельной конструкции, необходимо делать ячейки обрешетки размерами не более 50х50 см.

Если фронт крыши сооружается одновременно с кровельным каркасом, то нужно его облагородить деревянными досками.

Вернуться к оглавлению

Обустройство многощипцовой крыши

Как только каркас готов, можно приступать к изоляции конструкции.

Для этого используют простую полиэтиленовую пленку достаточной толщины. Она прокладывается поверх перекрытий с заходом на мауэрлат.
Обязательно нужно выполнять проклейку всех стыков конструкции герметиком или простым клеем ПВА, который разбавляется специальными веществами для увеличения его прочности и надежности. Покрыть пленкой нужно весь каркас и тем самым защитить его от влаги и других воздействий.

Важно. Если монтаж кровельного материала выполнен неправильно, то возможны протечки крыши, которые негативно скажутся на состоянии деревянной стропильной системы.

В зависимости от того, какой тип отделки был выбран для облагораживания крыши, делается основание для монтажа средств. Например, класть простой листовой шифер можно прямо на готовую обрешетку.

Проект загородного дома с многощипцовой крышей покрытая металлочерепицей

Хотя, если выполняется утепление конструкции, то сооружается второй каркас, который и служит основанием для монтажа материала.

Если же нужно монтировать мягкую кровлю, то не обойтись без листов ОСБ или фанеры. Их толщина должна быть небольшой, чтобы не создавать дополнительных нагрузок на стропильную систему. Они крепятся на кровельном каркасе и на них выкладывают материал.

В этом случае изоляция и утепление конструкции проводится изнутри. В ячейки каркаса вставляют листовые средства: пенопласт или пенополиуретан. Поверх них крепят аналогичные листы фанеры или ОСБ и потом только выполняется внутренняя отделка помещения.

Есть несколько рекомендаций по отделке многощипцовой крыши:

Выбирать нужно только легкие кровельные материалы, которые не способны оказывать дополнительных нагрузок на стропильную систему и тем самым, увеличить эти же нагрузки на фундамент строения.

Монтировать кровлю нужно с учетом всех стандартов СНиП. Стыки соединения материалов обрабатываются специальными средствами, которые обеспечивают герметичность конструкции. Особенно важно это тогда, когда под крышей размещаются функциональные комнаты.

Многие отдают предпочтение металлочерепице. Это средство является оптимальным вариантом для создания неповторимого экстерьера здания. Только вот она обладает определенными недостатками: низкий показатель звукоизоляции, хорошая теплопроводность и многое другое. По этой причине нужно провести качественную изоляцию кровельной конструкции.

Схема изоляции многощипцовой крыши

Керамическая черепица, в отличие от предыдущего материала, будет более практичной и надежной. Она не пропустит холод внутрь и не даст теплу выйти наружу. Она считается самым рациональным выбором для облагораживания многощипцовой крыши, так как количество отходов при ее монтаже будет минимальным.
