Многощипцовая крыша (57 фото): щипцовая конструкция своими руками, схема многощипцовых конструкций частных домов, устройство кровли

Самые причудливые кровельные конструкции сегодня можно увидеть не только на зданиях исторических музеев, усадеб или средневековых замков. Все чаще они встречаются в частных домах и коттеджах. Фирмы-застройщики готовы предложить своим клиентам услуги по возведению сложных, но красивых сооружений. Несмотря на высокую стоимость, спрос на них с каждым годом только растет, потому что их красота и презентабельность являются показателями высокого социального статуса хозяина.

Что это такое?

Кровля дома является многофункциональным элементом. Она одновременно выполняет технические, эксплуатационные и эстетические задачи. От качественной проработки всех элементов зависит успех ее использования, а уникальный внешний облик может сделать строение особенно привлекательным.

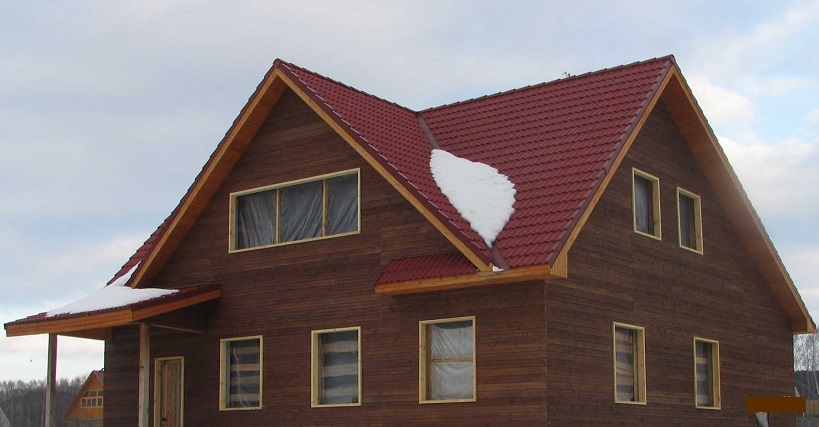

Традиционная двускатная крыша, имеющая два фронтона, называется двухщипцовой. Если проект предусматривает наличие нескольких элементов, состоящих из парных фронтонов или щипцов, то она называется многощипцовой. Подобное сооружение считается самым сложным из-за наличия большого количества различных архитектурных элементов. Именно они делают кровлю наиболее привлекательной и оригинальной, способной даже самому обычному зданию придать образ средневекового замка.

Многощипцовые крыши для каркасного дома можно создать своими руками, если следовать всем рекомендациям. Такие конструкции имеют как свои плюсы, так и минусы, поэтому нужно тщательно взвесить свой выбор. Перед вами должна быть схема работы и чертеж конструкции, а также примеры готовых крыш.

В каких случаях предпочтительно создание кровельных перекрытий подобного вида?

Необходимость построения сложного объекта может возникнуть в целом ряде случаев:

  • когда крыша должна быть выполнена в одном архитектурном стиле с возводимым строением;
  • если к основному зданию были сделаны дополнительные пристройки;
  • в случае, когда строение простой прямоугольной или квадратной формы дополняется несколькими фронтонами;
  • если проект предусматривает обустройство на крыше углубленных балконов или окон, в том числе и слуховых;
  • при необходимости создания бокового освещения мансарды;
  • в многокомнатных зданиях большой площади со сложной многоуровневой планировкой.

Преимущества и недостатки

Кровля данного вида подчеркивает красоту архитектурного стиля, в котором построено здание.

Целый ряд достоинств выделяет ее среди других видов кровельных конструкций:

  • она имеет более оригинальный и привлекательный вид;
  • отличается надежностью и долговечностью;
  • после ее возведения появляется возможность оборудовать дополнительную комнату или кладовку в пространстве образовавшейся мансарды;
  • сложность конструкции предполагает образование большого количества своеобразных ребер жесткости в местах пересечения многочисленных плоскостей – они помогают значительно усилить перекрытие;
  • сбалансированная система стропил позволяет выдерживать повышенные нагрузки, особенно в зимний период;
  • на крутых скатах не задерживается снег.

К ее недостаткам можно отнести следующее:

  • дороговизна возведения подобного объекта из-за большого объема используемых материалов и достаточно высокой цены на них;
  • значительное количество отходов, возникающих при раскрое покрытий (особенно это касается металлочерепицы).
  • сложное устройство требует грамотного расчета и профессионального подхода к монтажу;
  • необходима качественная гидроизоляция, особенно на внутренних стыках;
  • повышенная нагрузка на ендову, особенно зимой из-за обилия осадков.

Структурные особенности

Она представляет собой скатную конструкцию с поверхностями, имеющими наклон в сторону наружных стен. Благодаря этому, обеспечивается естественный сток талой и дождевой воды.

Такая кровля состоит из множества конструкционных элементов. Рассмотрим их.

Скат

Участок кровли расположенный в одной плоскости. Чем сложнее конструкция, тем больше у нее скатов.

Щипец или фронтон

Представляет собой верхний участок стены, ограниченный скатами. Небольшое отличие щипцов от фронтонов состоит в отсутствии карниза в их нижней части.

Ендова или разжелобок

Элементы конструкции в виде внутренних углов, образованных стыками. Со стороны торцов ендовы ограничиваются фронтонами или щипцами. В процессе эксплуатации эта часть строения принимает на себя наибольшее количество атмосферных осадков. Здесь происходит скопление дождевой воды и снега.

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.

Ребро или конек

Горизонтальная линия, соединяющая две плоскости скатов.

Карнизный свес

Свисающий участок крыши шириной от 30 см до 50 см, главной функцией которого является защита от осадков и обеспечение эффективного отвода стока воды после дождя или таяния снега.

Водосток

Конструктивный элемент, отводящий воду с поверхности кровли в водосточные трубы горизонтального расположения.

Примыкание

Участок соединения скатов с вертикальной поверхностью строения.

Угол наклона крыши определяется еще в процессе ее проектирования в зависимости от нескольких факторов:

  • особенностей климатических условий;
  • расходных материалов;
  • архитектурных особенностей здания.

В особых случаях он может составлять до 90 градусов.

Самый простой вариант многощипцовой крыши представляет собой две двускатные конструкции, соединенные под прямым углом. Если смотреть на подобное сооружение сверху, то оно будет иметь очертания креста. Чаще всего при разработке проекта дизайнеры предлагают применить подобную двускатную форму сразу на нескольких отдельных частях здания с дальнейшим объединением их в единую конструкцию. Такой подход позволяет создавать оригинальные сооружения, придающие всему строению привлекательный внешний вид.

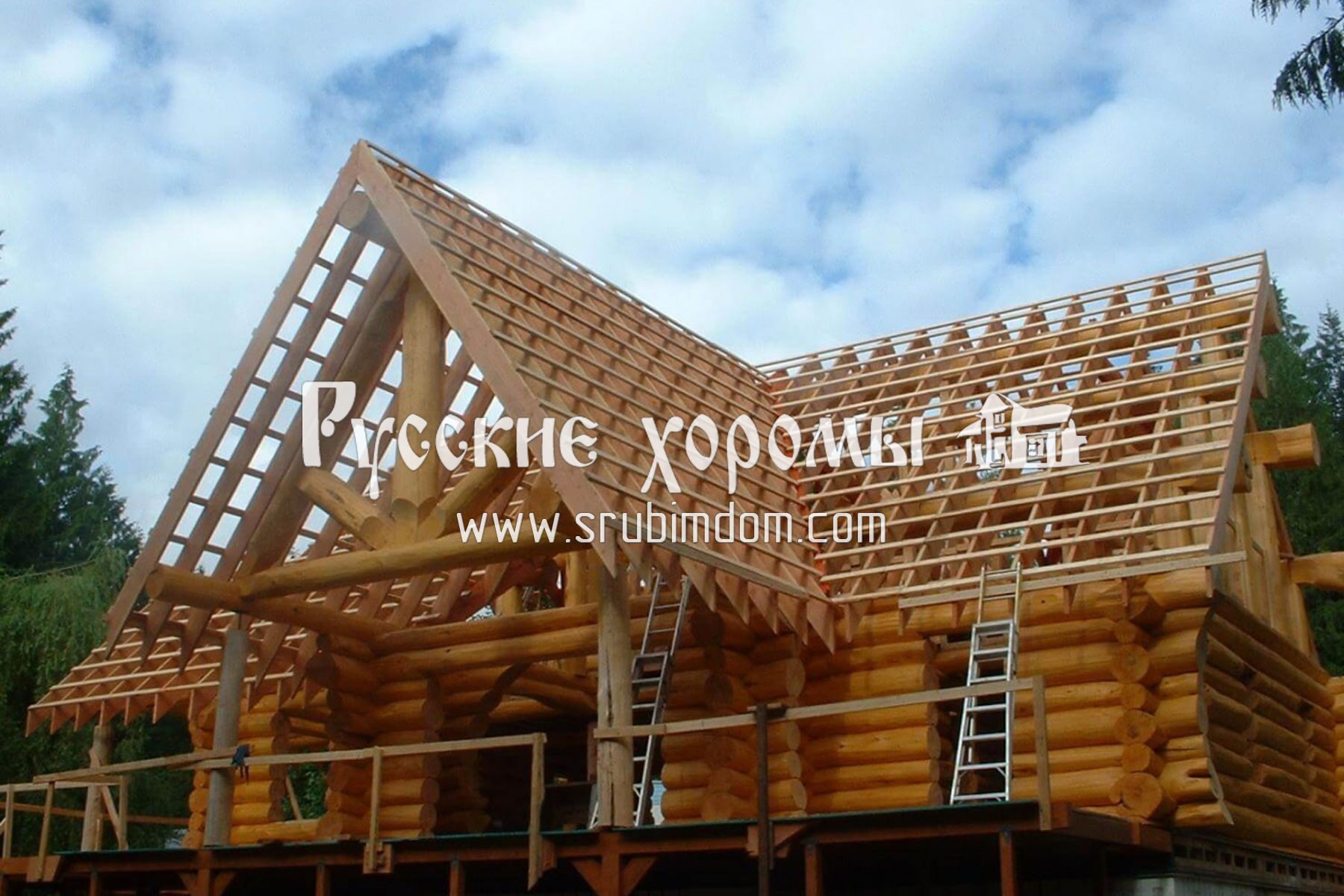

Устройство и монтаж стропильного каркаса

Стропильная система многощипцовой кровли имеет достаточно сложное устройство. В ней часто встречается сочетание наклонных и висячих опор. Поэтому предельно внимательно следует отнестись к точности расчетов их сечения, а также установке необходимых элементов жесткости.

К ее основным элементам относятся:

  • мауэрлат;
  • стропила;
  • балки.

Мауэрлат выполняет важнейшую задачу по распределению нагрузки с крыши на стены здания. Для его производства используется брус длиной от 1000мм до 1500 мм с сечением 100х150мм или 150х150мм. Мауэрлат необходимо прочно крепить к специальному армированному поясу, возводящемуся еще во время строительства стеновой коробки. Это делается, чтобы усилия от стропил не смогли раздвинуть стены. Только после того как мауэрлат будет надежно закреплен, начинают установку стропильных ног.

В зависимости от наличия дополнительных опор устанавливаются наклонные или висячие стропила. Для их изготовления применяют точно такой же брус, как и для мауэрлата. Из него же делается и конек, служащий соединительным элементом верхних частей стропил.

В некоторых случаях появляется необходимость в установлении дополнительных промежуточных прогонов в виде горизонтальных балок между несущей конструкцией и обрешеткой. Они уменьшают нагрузку от покрытия, равномерно распределяя ее в стропильной системе, а также добавляют обрешетке жесткости.

Краткая поэтапная инструкция по возведению

Монтаж многощипцового сооружения должен осуществляться в строгом соответствии с проектной документацией.

Все работы выполняются поэтапно.

  • Собираются климатические данные, которые характерны для региона строящегося объекта. Эта информация учитывается при проведении технических расчетов и разработке проекта.
  • Проектирование объекта и расчет. Тщательный предварительный расчет всех составных частей кровли лучше доверить опытным специалистам. Кроме того, необходимо заранее определить виды и объемы материалов, которые будут использоваться в строительстве.
  • По периметру здания укладывается мауэрлат.
  • Устанавливаются вертикальные опорные стойки и монтируются горизонтальные балки – прогоны, образующие конек.
  • Монтаж основных и дополнительных опор формирующих переходы плоскостей.
  • Стойки и стропила усиливаются подстропильными ногами или подкосами. Они помогают равномерно распределить нагрузку, а также не позволяют конструкциям прогибаться.
  • Соединение элементов осуществляется с помощью металлических крепежей – пластин, скоб, резьбовых шпилек или анкеров. Для усиления соединения досок используют деревянные бобышки.
  • Сверху (по стропилам) укладывается обрешетка в виде горизонтальных планок.

Выбор обрешетки зависит от типа кровельного покрытия. Если предполагается применить мягкую кровлю, то предпочтителен сплошной настил. При использовании жестких материалов или изделий из профилированного металла обрешетку делают разреженной.

Гидроизоляция и защита чердачных помещений от потери тепла

Рулонная гидроизоляция укладывается полосами внахлест и перпендикулярно направлению ската крыши. Обязательно делается напуск шириной не менее 15 см. Стыки полос склеиваются с помощью специальной клейкой ленты или строительного скотча. Особое внимание уделяется ендовам, так как они принимают на себя наибольшее количество дождевой или талой воды, поэтому являются наиболее уязвимым местом.

Если работы по монтажу гидроизоляционного слоя выполнены с нарушением технологии или использовались некачественные материалы, это может привести к скапливанию влаги в подкровельной области, в результате чего значительно ухудшается теплоизоляция, возможно загнивание деревянных частей крова.

Нужно отметить, что традиционные гидроизолирующие изделия в виде рубероида или пергамина уже не могут обеспечить длительный срок службы и прочность. Они не до конца соответствуют современным нормам экологической чистоты и безопасности. Поэтому все большее распространение получают мембранные материалы. Кроме своей основной функции, они способны значительно снизить потери тепла за счет увеличения толщины утеплителя на полную высоту стропил.

Возведение многощипцовой крыши подразумевает образование чердачного пространства, достаточно просторного для оборудования в нем жилых или подсобных помещений. Поэтому кровлю необходимо хорошо утеплять и изолировать от попадания в него лишней влаги. Утеплители на основе минеральной ваты подойдут для этого идеально. Они предотвращают появление «зон холода», в которых возможно образование конденсата. Среди особенностей стоит отметить особо мягкую структуру, позволяющую использовать этот материал в труднодоступных зонах.

Для производства минеральных утеплителей используют стекло или базальт. Их несомненным достоинством является одновременное сочетание следующих свойств:

  • легкость;
  • огнеупорность;
  • экологичность.

Кроме всего вышеперечисленного, этот вид строительного материала отличает высокая степень звукопоглощения и шумоизоляции, что особенно важно во время сильного дождя или града.

Мансарды требуют особо пристального внимания к обустройству вентиляции.

Стоимость объекта

Финансовые расходы на возведение самой кровли и осуществление предварительных работ по ее проектированию зависит от нескольких факторов.

  • Расходные материалы. Монтаж конструкций такой сложности подразумевает использование большого количества стройматериалов, на стоимости которых не стоит экономить, так как в итоге это может сказаться на качестве и безопасности готового объекта.
  • Проектирование со всеми техническими и архитектурными расчетами должно проводиться опытными специалистами. Если вы решили сделать все самостоятельно, то необходимо помнить, что малейшая неточность может привести к серьезным проблемам уже на начальном этапе возведения кровли. Проекты должны быть составлены с особой тщательностью, с учетом всех предполагаемых нагрузок, а также различных негативных факторов.

Если многощипцовая крыша возведена согласно всем нормам и правила и с учетом всех особенностей проекта, то итогом ваших трудов будет:

  • привлекательный внешний вид сооружения, позволяющий сделать ваш дом по-настоящему уникальным;
  • устойчивая и надежная конструкция, противостоящая всем разгулам природы за счет идеально сбалансированной стропильной системы;
  • ваш дом станет более функциональным, ведь под такой крышей легко организовать несколько дополнительных уютных помещений.

Об устройстве крыши дома смотрите в следующем видео.
