Виды тёплых полов, их особенности и способы монтажа

Теплые полы создают максимально комфортный микроклимат, обеспечивая экономный расход энергии за счет оптимального распределения выделяемого тепла. В этой статье вы найдете обзор различных типов теплых полов с указанием их достоинств и недостатков, после чего сможете самостоятельно решить, какому из них отдать предпочтение.

Водяные теплые полы и их виды

Принцип работы водяного теплого пола мало чем отличается от стандартных отопительных систем. Его особенностью является расположение теплообменного змеевика непосредственно в основании пола, ниже лицевого напольного покрытия. Движение теплоносителя происходит за счет разницы давления в прямом и обратном коллекторе.

В городских многоквартирных зданиях такой способ обогрева не допускается, зато он стал наиболее популярным видом теплых полов для частного дома. Циркуляционный контур в этом случае подключают к отопительному котлу, оснащенному центробежным насосом, который обеспечивает принудительную прокачку нагреваемой до 90^оС воды.

Схема отопления дома при помощи теплого пола.

Перед монтажом подобных систем обязательно разрабатывается проект, подтвержденный гидравлическими и тепловыми расчетами. На основании его выбирается оптимальная схема монтажа с указанием мест размещения коллекторов и шага укладки трубопроводов. Подобное оборудование обычно работает в автоматическом режиме, поэтому оснащается приборами безопасности, регулирования и контроля.

Существует несколько разновидностей систем водяного пола в зависимости от способа монтажа трубопровода.

Бетонная система водяного теплого пола

Песчано-цементная стяжка – наиболее распространенный тип черновых полов. Бетонные системы водяных теплых полов адаптированы именно к нему. В данном случае применяются трубопроводы диаметром от 12 до 20 мм, заливаемые после укладки цементным раствором. Бетон хорошо проводит выделяемое тепло, которое равномерно распределяется по всей поверхности.

Водяной теплый пол в разрезе.

Монтаж подобных систем происходит в несколько стадий:

1. Предварительно площадь внутренних помещений здания разбивают на участки не более 40 м². Оптимальное соотношение сторон не должно превышать 2:1. Это делается для ограничения размеров монолитных пластов бетона во избежание их растрескивания от тепловых деформаций.

2. Для уменьшения потерь тепла в сторону нижних строительных конструкций формируют теплоизоляционный слой, который можно сделать из любых допущенных к строительству материалов с низкой теплопроводностью. Часто для этих целей используют пенопласт или пеноплекс толщиной от 20 до 150 мм в зависимости от климатических условий, конструктивных особенностей постройки и желаемого температурного режима конкретного помещения.

По периметру размеченных на 1-м этапе участков укладывается демпферная лента, призванная играть роль тепловых швов. Сверху настилается гидроизоляционная пленка с отражателем.

Пленка уложенная под водяной теплый пол.

3. Трубы укладывают в виде одинарной или двойной змейки, спирали, спирали со смещенным центром. На этой стадии важно выдерживать рекомендованный проектом шаг, который обычно не превышает 300 мм.

Укладка труб водяного теплого пола.

По требованиям гидродинамики длина каждого трубопровода не должна быть больше 100 метров. В крупных помещениях приходится делать по 2-3 контура, каждый из которых подключают к входному и выходному коллектору.

4. Для проверки качества монтажа всей системы циркуляции, включая котел, проводят гидравлическое испытание под повышенным давлением. В герметичности стыков убеждаются визуальным осмотром, а неизменность напора контролируется по техническому манометру.

5. После устранения всех выявленных недостатков можно приступать к устройству песчано-цементной стяжки. Она будет принимать на себя все возникающие при эксплуатации пола нагрузки и защищать трубы от повреждения. Работу выполняют при комнатной температуре.

Давление в трубопроводах в это время следует поддерживать на уровне 3-4 бар. Для заливки рекомендуется применять бетонные смеси марки не ниже М-300. После выравнивания поверхности стяжки трубки должны находиться под слоем не менее 30 мм.

Включать систему теплофикации в работу допускается только после набора бетоном твердости. На это по стандарту уходит не менее 28 суток. Вывод на нормальный режим производят максимально плавно, поднимая температуру и давление теплоносителя в течение 3 дней.

6. Убедившись в безаварийной работе контура, приступают к укладке чистового напольного покрытия. Для этих целей подходит керамическая или керамогранитная плитка, ламинат и эластичные материалы, обладающие хорошей теплопроводностью. При покупке желательно убедиться в допустимости их эксплуатации совместно с системами подогрева пола.

Безбетонная система водяного теплого пола

Использование песчано-цементной стяжки при формировании пола не всегда допустимо. Ограничениями здесь выступают повышенная нагрузка на перекрытия, длительный срок монтажа, недопустимость применения «мокрых» технологий. В таких случаях подходят универсальные настильные системы деревянного либо полистирольного типа.

Безбетонная полистирольная система водяного теплого пола

Этот тип теплых полов получил свое название по материалу плит, используемых при укладке трубопроводов. Они обычно оснащаются пазами для фиксации труб и алюминиевыми пластинами для направленного распределения тепла.

Полистирольная система водяного теплого пола.

Монтаж в данном случае происходит максимально быстро. Готовый слой занимает в высоту не более 50 мм и дает удельную весовую нагрузку до 30 кг/м².

Полистирольный теплый пол в разрезе.

Стадии укладки такой системы следующие:

1. Основание освобождают от мусора и тщательно выравнивают.

2. Раскладывают полистирольные плиты.

3. Укладывают и закрепляют трубы с необходимым интервалом.

4. Монтируют теплораспределительные пластины, которые покрывают более 4/5 площади пола.

5. Устраивают подложку под чистовое покрытие. Для паркета, ламината или паркетной доски подходят картон и вспененный полиэтилен. Под все виды плитки и линолеума кладут гипсоволокнистые плиты или фанеру толщиной не менее 10 мм.

6. Укладывают финишный слой.

Безбетонная деревянная система водяного теплого пола

Древесные системы укладки змеевика подходят для деревянных, в том числе щитовых зданий. Их можно класть на лаги перекрытий или черновой пол. Среди них выделяют подсистемы модульного и реечного типа.

Деревянная система водяного теплого пола модульного типа. Модульные системы собираются из готовых элементов, изготовленных из ДСП толщиной 22 мм. В них проделаны каналы для установки труб и тепловых пластин. Порядок сборки аналогичен описанному в предыдущем разделе. Для взаимной фиксации деталей предусмотрены замковые соединения.

Водяной теплый пол модульного типа.

Деревянная система водяного теплого пола реечного типа. Отличительной чертой деревянных систем реечного типа является необходимость формирования каналов для размещения труб по месту укладкой досок или нарезанной полосами ДСП толщиной не менее 28 мм.

Детали можно крепить к лагам перекрытия, уложенным с шагом 600 мм (300 мм, если планируется плиточное финишное покрытие).

Деревянная система водяного теплого пола реечного типа.

Промежутки между лагами в этом случае заполняют минеральной ватой. Из-за сравнительно небольшого теплоизоляционного слоя не рекомендуется устраивать теплые полы реечного типа над грунтом или необогреваемым подвалом.

Поверх деревянных реек укладывают алюминиевые пластины с фигурным желобом, помещаемым в сформированные рейками пазы. Их изготавливают под шаг укладки 150, 200 и 300 мм. Они соприкасаются с наружными стенками трубок, распределяя тепло по максимальной площади.

У теплых полов водяного типа есть свои преимущества и недостатки.



Плюсы водяных теплых полов:

1. Энергетическая эффективность за счет нагрева циркулирующей жидкости всего до 35-50 градусов Цельсия.
2. Возможность длительной эксплуатации в качестве основной нагревательной системы здания.
3. Совместимость со всеми типами напольных покрытий.
4. Не генерируется электромагнитное излучение.



Минусы водяных теплых полов:

1. Нельзя применять в многоквартирных жилых домах.
2. Зависимость от работы котла.
3. Риск протечки в случае недобросовестного монтажа или использования некачественных материалов.
4. Существенная толщина, уменьшающая полезную высоту помещений.
5. Высокая стоимость обустроства.

Электрические теплые полы

Работа электрических теплых полов заключается в преобразовании электроэнергии в тепловой поток. Вне зависимости от конкретного конструкторского решения и выбранного разработчиками принципа действия у них есть характерные сильные и слабые стороны.



Плюсы электрических теплых полов:

1. Простая конструкция, обеспечивающая высокую надежность всей системы.
2. Длительный срок службы.
3. Почти стопроцентная эффективность.
4. Независимость от графиков ремонта коммунальной службы теплоснабжения.
5. Быстрый монтаж. Отсутствие необходимости устройства стяжки или вспомогательных устройств в случае нагревательных матов или пленочных материалов.
6. Возможность установки под любые поверхности на полах, стенах, ступенях, подоконниках и других архитектурных элементах здания.
7. Элементы теплых полов могут использоваться для борьбы с обледенением.
8. Экологическая безопасность.



Минусы электрических теплых полов:

1. Значительная цена приобретаемого комплекта.
2. Повышенные эксплуатационные расходы, связанные с высокими тарифами на электроэнергию.
3. Большая вероятность выхода из строя из-за локального перегрева участков, находящихся под поверхностью с низкой теплопроводностью.
4. Генерация электромагнитных полей и высокая стоимость дополнительного оборудования, снижающего их интенсивность.

Электрический кабельный теплый пол

Наиболее старый и широко распространенный вид электрического теплого пола основан на использовании кабеля, нагревающегося при прохождении по нему тока. Он бывает резистивным либо саморегулирующимся.

Кабельный теплый пол в разрезе.

Кабельный теплый пол на основе резистивного кабеля постоянной мощности

Резистивный кабель обладает постоянным электрическим сопротивлением, поэтому при включении в сеть со стабильным напряжением развивает постоянную мощность.

Каждый его участок стремится выработать одинаковое количество тепла по всей длине кабеля. Из-за этого участки пола расположенные под большой мебелью могут подвергаться локальному перегреву с выходом из строя всей системы. При проектировании теплого пола из такого кабеля необходимо заранее предусматривать в каких частях комнаты будет установлена такая мебель.

Вместе с таким кабелем необходим монтаж датчиков и терморегулятор. Нагревательные элементы этого типа бывают одножильными и двужильными по количеству проводов, размещенных под слоем термически стойкого изолятора.

Одножильный. Одножильный кабель должен подключаться к источнику питания через регулятор температуры и быть запитан двумя концами в одной точке. Иногда он состоит из греющего и ненагреваемого элемента. Рабочую его часть пропускают змейкой под нуждающимся в обогреве участком пола, а вспомогательную напрямую возвращают в исходное положение.

Устройство одножильного кабеля для теплого пола.

Обычно он может нагреваться до более высоких температур, чем двужильный и стоит дешевле. Во время эксплуатации от него могут исходить нежелательные электромагнитные импульсы, поэтому он больше подходит для нежилых помещений.

Двужильный. Двужильный греющий кабель более удобен и безопасен. Он подключается к источнику питания одним концом. Трасса его прокладки может быть максимально сложной.

Устройство двужильного кабеля для теплого пола.

Исходящие от него электромагнитные импульсы компенсируют друг друга и не оказывают негативного воздействия на человека и электронную аппаратуру. Его применяют в помещениях любого назначения.

Кабельный теплый пол на основе саморегулирующегося нагревательного кабеля

Саморегулирующийся кабель более сложен в изготовлении, зато удобен в эксплуатации. Он способен изменять электрическое сопротивление отдельных участков, а значит и количество выделяемого тепла в зависимости от температуры.

Системы на его основе автоматически настраиваются на заданные при изготовлении параметры и поддерживают их при изменяющихся внешних условиях.

Устройство саморегулирующегося кабеля.

Греющий кабель этого типа имеет параллельную двужильную конструкцию, замыкающуюся углеродными цепочками молекулярного уровня. При нагреве материала их количество уменьшается, а при охлаждении – увеличивается.

Если на какой-либо участок такого пола положен ковер или падают солнечные лучи, он просто снизит потребляемую мощность, предотвращая перегрев и экономя электроэнергию. Умный кабель можно делить на отрезки любой длины и наращивать, соединяя несколько кусков.

Как различаются теплые полы на основе греющего кабеля по способу укладки

Применяемый в теплых полах греющий кабель имеет незначительную толщину, что дает возможность использовать различные способы его монтажа.

С укладкой в стяжку. Традиционный способ укладки предполагает размещение кабеля в бетонном слое.

Теплый пол из греющего кабеля с укладкой в стяжку в разрезе.

Работы по монтажу в этом случае выглядят следующим образом:

1. На ровное основание кладется теплоизоляционный материал рулонного или листового типа.

2. Укладывается монтажная лента или сетка, к которой крепится греющий кабель.

3. Производится тестирование и наладка системы под рабочим напряжением.

4. Пол заливается цементно-песчаным раствором, который должен после этого набрать твердость в течение 4-х недель. Ускорение сушки путем запуска системы в работу не допускается.

5. Настилается чистовое напольное покрытие.

С укладкой на теплоизоляционные пластины. Альтернативный способ укладки предполагает использование прочных теплоизоляционных листов, оборудованных каналами и кронштейнами для крепления кабеля. На них можно монтировать элементы чистового пола.

Укладка греющего кабеля в теплоизоляционные пластины.

Такие системы устанавливаются в короткие сроки и легко поддаются ремонту. Они быстрей выходят на рабочий режим обогрева помещения, но и быстро остывают, поскольку не имеют слоя, способного аккумулировать тепло.

Перед принятием решения по монтажу кабельного теплового пола следует взвесить все его достоинства и недостатки.



Плюсы нагревательного кабеля для теплого пола:

1. Сравнительно небольшая стоимость материалов.
2. Простой монтаж.
3. Возможность использования в качестве основного или дополнительного способа обогрева.
4. Допустимость к эксплуатации в помещениях любого назначения.
5. Легкость достижения необходимой тепловой мощности.
6. Возможность подогрева наружных лестниц и площадок.



Минусы нагревательного кабеля для теплого пола:

1. Дополнительные расходы на создание теплоизоляционного слоя.
2. Длительный монтаж (при укладке в бетонную стяжку).
3. Выход на рабочий режим может достигать 1,5-2,0 часа.

Электрический кабельный пол в виде нагревательных матов

Рассмотрим виды и особенности теплых полов, не требующие проведения таких объемных работ, как предыдущие варианты. Они представляют собой рулонные маты с закрепленным на них в заводских условиях тонким греющим кабелем.

Нагревательные кабельные маты в виде сетки

Маты сетчатой структуры имеют гибкую, но прочную основу из переплетенных нитей на основе пластика или стекловолокна. К ней прикреплен изогнутый змейкой греющий кабель.

Нагревательный мат для теплого пола.

Толщина всей конструкции редко превышает 8 мм. Ее можно укладывать непосредственно под плитку, используя увеличенный слой плиточного клея. Материал поддается раскрою для размещения в углах и помещениях со сложной конфигурацией пола.

Теплый пол из нагревательного мата в разрезе.

Нагревательные алюминиевые кабельные маты

Алюминиевые маты – модернизированный вариант сетчатых.

Они также имеют армирующий каркас, соединенный с расположенной снизу фольгой, играющей роль отражателя тепла. Дополнительно она поглощает электромагнитное излучение и служит заземляющим контуром.

Нагревательный алюминиевый кабельный мат.

Для уменьшения общей толщины кабель здесь не круглый, а плоский. Теплый пол этого типа применяют при укладке непосредственно под чистовое напольное покрытие, не требующее прикрепления к основанию: ламинат, паркетную доску, линолеум.

Теплый пол из нагревательного алюминиевого мата в разрезе.

Разберем, чем хороши и чем плохи нагревательные маты.



Плюсы кабельного теплого пола.

1. Простой и быстрый монтаж.
2. Малая толщина.
3. Возможность отказаться от устройства стяжки и слоя утеплителя.
4. Укладка под различные напольные покрытия.
5. Быстрый нагрев.
6. Применение в качестве основного и вспомогательного обогрева.
7. Высокая надежность и длительная эксплуатация.



Минусы кабельного теплого пола.

1. Высокая стоимость покупки.
2. Большие эксплуатационные затраты при постоянном использовании.
3. Быстрое охлаждение пола после отключения питания.

Пленочный теплый пол

Пленочные нагревательные элементы представляют собой графитовые полоски, заключенные между двух слоев гибкой лавсановой пленки. Они работают по резистивному принципу, нагреваясь при прохождении тока.

Пленочный теплый пол.

Материал обладает способностью генерировать безопасное для человека инфракрасное излучение, способное проникать сквозь тонкое напольное покрытие и нагревать находящиеся в помещении предметы. По своему действию оно напоминает солнечный свет или тепло, исходящее от камина.

Пленочный теплый пол в разрезе.

Греющую пленку укладывают под плитку, ламинат, линолеум. При желании ее можно расположить на стене или потолке на незакрытых мебелью участках. Стандартные рулоны рассчитаны на небольшую потребляемую мощность, поэтому данный способ обогрева следует применять в качестве дополнительного. Он подходит для создания локальных зон повышенного комфорта.

Монтаж пленочного теплого пола выглядит со стороны предельно просто:

1. На ровную поверхность кладут теплоизоляционную подложку.

2. Поверх нее располагают греющую пленку.

3. Устанавливается терморегулятор с первичным датчиком температуры и производится подключение.

4. Выполняется укладка декоративного слоя.

Теплые полы этого типа обладают большим количеством достоинств и недостатков.



Плюсы пленочного теплого пола:

1. Простой и быстрый монтаж.
2. Возможность размещения под большинством напольных покрытий.
3. Прогрев не только пола, но и всего объема помещения.
4. Безопасность для здоровья.
5. Минимальная толщина.
6. Высокий КПД.



Минусы пленочного теплого пола:

1. Дорогие материалы и комплектующие изделия.
2. Из-за большого количества подключений монтаж лучше доверить опытному специалисту.
3. Не самая высокая надежность в сравнении с кабельной продукцией.
4. Повышенная требовательность к гладкости основания.
5. Нельзя располагать под мебелью и использовать покрытия, плохо пропускающие тепловые волны.
6. Не подходит к установке в раствор под плитку.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Виды теплых полов и какой из них лучше выбрать

Оглавление статьи:
Виды теплых полов: водяные системы
Какие бывают теплые полы: электрические системы подогрева пола
Подводим итоги: какие лучше выбрать теплые полы

Однозначно утверждать, что какой-либо из существующих теплых полов лучше или хуже, будет неправильно. Все разработанные на сегодняшний день системы подогрева достаточно эффективны и в полной мере справляются со своими задачами. Вопрос их выбора лежит немного в другой области, в большей степени на него оказывает влияние наличие в доме определенного типа источника тепла. В этой статье вместе с сайтом stroisovety.org мы рассмотрим виды теплых полов, изучим их особенности и разберемся с целесообразностью установки того или иного подогрева пола в определенной ситуации.

Теплый пол фото

Виды теплых полов: водяные системы

Водяной теплый пол – это система трубопроводов, по которым циркулирует нагретая до необходимой температуры жидкость. Данный теплоноситель обуславливает в большей степени ответ на вопрос, какой теплый пол сделать? Главное преимущество таких систем заключается в использовании для подогрева полов уже имеющегося теплоносителя – согласитесь, приобретать котел отопления исключительно для того, чтобы нагреть пол в ванной или санузле, по крайней мере, неоправданно. Именно поэтому все виды теплого водяного пола применяются в ситуациях, когда имеется индивидуальная система отопления.

Водяной теплый пол фото

У многих людей возникает вопрос, почему нельзя запитать подогрев пола от центрального стояка отопления в квартире? Не веря приводимым доводам, многие даже пытаются осуществить такой проект. Заканчивается все, как правило, плачевно, и на это есть несколько причин.

1. Первая и самая главная причина заключается в риске затопления соседей снизу. В большинстве случаев такие деятели изготавливают водяной теплый пол из обычной металлопластиковой трубы (экономят деньги), которая не совсем подходит для работы под сильным давлением, нагнетаемым в центральных теплосетях. Что из этого получается, вы должны понимать сами.
2. Обилие грязи в центральных отопительных сетях. Эта грязь быстро забивает горизонтально расположенные трубы теплого пола, и уже спустя пару лет он перестает функционировать.
3. Страдает сама система отопления дома. Практически всегда, чтобы увеличить эффективность работы теплых полов, всевозможные Кулибины вырезают перемычку на стояке, направляя поток воды непосредственно через трубопровод теплого пола и батарею. Это ведет к сужению диаметра стояка, и в результате стояк может вообще остановиться и перестать работать. Если уж пробуете такой подход к делу, то не нужно удалять перемычку совсем, поставьте на нее хотя бы кран.

Подводя итог использованию водяных теплых полов в квартире с центральным отоплением, добавлю только то, что, как правило, температура теплоносителя в стояках достаточно низкая, и добиться с его помощью эффективного подогрева пола не получится. Ответом на вопрос, какой теплый пол лучше для квартиры, будет однозначным – электрический. И утверждение это проверено годами. Исключение могут составить разве что квартиры с индивидуальным отоплением – но в этом случае нужно соблюдать все требования к материалам и четко соблюдать технологию изготовления подобных систем, включая качественную гидроизоляцию.

Виды теплого водяного пола

Какие бывают теплые полы: электрические системы подогрева пола

Главным недостатком, которым обладают все виды электрических теплых полов, является их энергопотребление. Их, конечно, не сравнить с такими монстрами, как водонагревательные баки, но все же «кушают» они немало. В принципе, этот факт никого не останавливает – как говорится, для достижения комфорта все средства хороши. Чтобы снизить потребление электрического тока, существует ряд вполне законных средств и приспособлений, например, программируемый терморегулятор для теплого пола. Благодаря возможности задания определенного графика работы подогрева пола, достигается экономия ресурсов чуть ли не в два раза.

Независимость подобных систем подогрева пола от отопительной системы сказалась и на их разнообразии – современные предприятия предлагают три вида электрических теплых полов.

Подводим итоги: какие лучше выбрать теплые полы

Итак, подведем итоги и определимся с рациональностью использования того или иного вида теплого пола. Электрический подогрев пола целесообразно использовать в следующих ситуациях.

1. Когда в доме или квартире отсутствует индивидуальная система отопления. При ее наличии лучше отдать предпочтение водяному полу, поскольку расходовать дополнительную энергию, по крайней мере, неразумно.
2. Наличие новой и качественной стяжки пола. Дело в том, что для устройства водяного теплого пола нужна новая утепленная стяжка – под нее укладывается утеплитель, теплоотражающий экран, сама труба и только потом льется стяжка. Если не хотите демонтировать хорошее покрытие, то лучше устанавливать пленочный электрический теплый пол.
3. В качестве дополнения к основной системе отопления (в случае, если необходим быстрый прогрев помещения).

   Какой теплый пол лучше

Если вы планируете полностью отказаться от обычного радиаторного отопления и применять систему подогрева пола в качестве основного способа обогрева дома, то лучше отдать предпочтение водяному теплому полу – по экономичности и эффективности они вне конкуренции.

В заключение скажу лишь одно – все виды теплых полов греют примерно одинаково. Точно так же они имеют незначительные отличия в стоимости. Так что выбирать способ подогрева полов нужно, руководствуясь исключительно целесообразностью их применения.

Автор статьи Александр Куликов

Как работает теплый пол? | Разминка

КАК РАБОТАЕТ НАПОЛЬНОЕ ОТОПЛЕНИЕ

В отличие от радиаторов, которые нагревают воздух в непосредственной близости от них, напольное отопление производит лучистое тепло, которое согревает вас. Радиаторы нагревают холодный воздух возле радиаторов, который поднимается вверх к потолку, нагревая воздух.

В конечном итоге воздух охлаждается, опускаясь до уровня пола, где снова нагревается радиатором, создавая круговой воздушный поток, обеспечивающий тепло. Пол с подогревом и лучистое тепло, излучаемое полом, доводят тепло до уровня пола и обеспечивают более равномерное распределение тепла, чем традиционные методы отопления. Это означает, что весь пол работает как гигантский лучистый обогреватель, нагревая людей, а не предметы, что означает отсутствие риска перегрева и потери энергии.

ТИПЫ СИСТЕМ

Электрический теплый пол работает за счет установки ультратонкой нагревательной проволоки под уровнем пола. Провод нагревается, когда система включена, нагревая поверхность пола и обеспечивая лучистое тепло. №

Нагревательный кабель может поставляться как предварительно проложенным на мате или в фольге, в зависимости от типа пола, так и в виде системы с мембраной и свободной проволокой. Он особенно подходит для ремонта, так как не поднимает уровень пола и может быть установлен компетентным мастером-сделателем. Для термостата, используемого для управления системой, требуется электрик, так как только сертифицированный электрик может выполнять электрические соединения и подключать термостат к системе теплого пола.

Система горячего водоснабжения работает за счет использования теплой воды, которая циркулирует по трубам, установленным под полом. Трубы обычно укладываются в несущий черновой пол, поэтому необходимо учитывать возможное увеличение высоты помещения. Теплый пол на водной основе особенно подходит для новых застроек и крупных проектов реконструкции, где можно приспособиться к подъему уровня пола.

Трубы уложены в форме, обеспечивающей равномерное распределение тепла, и система подключена к источнику тепла, например, бойлеру. Между источником тепла и системой теплого пола устанавливается коллектор и насосный смеситель, чтобы вода поступала в трубы нужной температуры.

Вы должны всегда уточнять у производителя вашего котла, можно ли использовать ваш котел или любой другой источник тепла с подогревом полов с подогревом воды.

Термостат используется для управления обоими типами систем теплого пола. Используя интеллектуальный термостат, такой как интеллектуальный термостат Warmup 4iE, вы можете эффективно управлять своей системой отопления и сэкономить значительную сумму денег на счетах за отопление.

НАПОЛЬНЫЕ МАТЕРИАЛЫ, ПОДХОДЯЩИЕ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Электрические системы обогрева полов Warmup подходят практически под любую отделку пола, включая плитку, ковер, дерево, ламинат и винил. В зависимости от конструкции чернового пола и отделки пола может потребоваться дополнительная изоляция для обеспечения наибольшей чувствительности системы.

Прочтите статью в нашем блоге о подходящих напольных покрытиях для обогрева пола и узнайте, какое напольное покрытие подходит лучше всего!

Чтобы узнать, сколько это будет стоить для вашего проекта, запросите предложение сейчас или воспользуйтесь нашим инструментом выбора продуктов.

Ваше полное руководство по напольному отоплению, включая затраты

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Гетти)

Теплый пол в настоящее время является одним из самых популярных способов отопления дома, как для тех, кто строит сам, так и для тех, кто расширяет и ремонтирует свои дома. Это не только эффективный и действительно действенный метод обогрева, но и добавляет ощущение роскоши — ничто не сравнится с тем ощущением тепла под ногами, которое возникает, когда вы сбрасываете обувь.

В отличие от радиаторов, которые нагревают воздух вокруг себя за счет конвекции, в напольном отоплении (UFH) для обогрева помещения используется как конвекция, так и лучистое тепло. Эта комбинация методов нагрева обеспечивает постоянную температуру во всем помещении — больше нет холодных участков. Затем это можно улучшить, добавив хороший термостат для подогрева пола и хорошо спланированные зоны.

В то время как лучшее время для установки напольного отопления, несомненно, во время самостоятельного строительства или при строительстве новой пристройки, нет необходимости исключать это, если вы надеялись перейти от настенных радиаторов к системе напольного отопления — это немного разрушительно, это все еще можно сделать.

Здесь наш эксперт Тим ​​Пуллен объясняет плюсы и минусы теплых полов и рассказывает, как работают разные системы, а также сколько они стоят.

Как работает пол с подогревом?

Установка напольного отопления включает прокладку системы труб или проводов под полом помещения. Это эффективно превращает весь пол в один огромный источник тепла, который прогревает пространство.

Теплые полы нагреваются с нуля, что не только повышает уровень комфорта, но и снижает нагрузку на котел по сравнению с традиционными радиаторными системами. Это связано с более низкой рабочей температурой (около 40°C) теплых полов — радиаторные системы обычно работают при температуре около 65°C.

UFH на самом деле ближе к радиатору, чем радиатор. Он нагревает массу пола (стяжку и отделку пола), и это тепло затем (в основном) излучается в помещение — происходит некоторая конвекция, но более 80% теплопередачи осуществляется излучением.

Также полезно отметить, что напольное отопление прекрасно работает в сочетании с возобновляемыми технологиями, такими как тепловые насосы, которые имеют низкую скорость потока.

Теплый пол хорошо работает как с котлами, так и с возобновляемыми источниками энергии, такими как тепловые насосы. (Изображение предоставлено Getty)

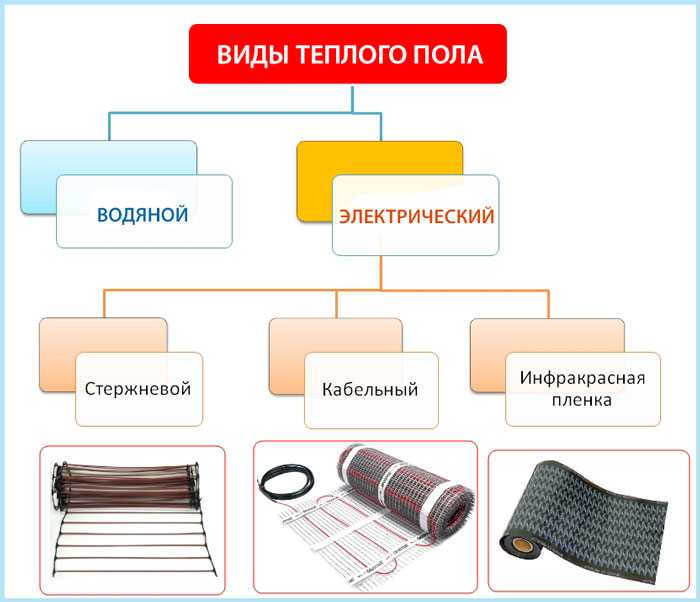

Какие виды напольного отопления существуют?

Существует два основных типа теплых полов:

• Влажные полы с подогревом
• Электрические полы с подогревом

В общих чертах, влажные полы с подогревом представляют собой трубы, заполненные теплой водой. Они часто питаются от котла, но теплые полы с тепловыми насосами становятся все более популярным вариантом. Эти трубы обычно встроены в стяжку пола.

Это лучший тип напольного отопления для тех, кто строит с нуля и/или планирует систему для всего дома.

Электрический теплый пол зачастую дешевле и проще в установке, чем мокрый теплый пол. Однако эксплуатационные расходы могут быть в три раза выше.

На этой диаграмме показано, как традиционное радиаторное отопление сравнивается с напольным отоплением при распределении тепла по помещению. (Изображение предоставлено Uponor)

Существуют ли различные типы мокрого теплого пола?

Существует два основных типа мокрого теплого пола:

• Заглубленное напольное отопление предполагает укладку труб в стяжку пола. Выполнена стяжка пола, заглублены трубы, а различные зоны контролируются коллектором теплого пола. Это наиболее эффективная система мокрого UFH, но она лучше подходит для пристроек и новостроек, где требуется новая стяжка пола.
• Накладной теплый пол включает в себя специальные системы, которые устанавливают трубы теплой воды в изолированные панели. Они спроектированы так, чтобы быть низкопрофильными, добавляя всего 1,5 см к уровню пола, однако это все равно вызовет некоторые проблемы при модернизации. Эти системы также имеют тенденцию быть более дорогими.

Накладные полы с подогревом, такие как этот, являются хорошим вариантом для тех, кто предпочитает низкопрофильную систему. (Изображение предоставлено Nu Heat)

Как устанавливается пол с подогревом?

Самый распространенный способ укладки теплых полов – укладка труб поверх изоляции и под стяжку. Трубы укладываются рядами, при необходимости скручиваясь, и равномерно распределяются, чтобы обеспечить равномерное распределение тепла по площади пола. Трубы будут закреплены с помощью скоб для труб.

Затем поверх труб заливается самовыравнивающаяся стяжка, эффективно их заглубляющая. После заливки стяжку обрабатывают химическим спреем для стабилизации и утрамбовывают перед тем, как дать высохнуть.

Разумно подождать четыре недели, пока стяжка полностью высохнет, прежде чем приступать к укладке пола в вашем помещении, но посоветуйтесь с поставщиком в отношении конкретной смеси для стяжки, которую вы используете.

В большинстве случаев трубы напольного отопления укладываются под стяжку, которая должна полностью высохнуть перед укладкой окончательной отделки пола. (Изображение предоставлено Getty)

Сколько стоит пол с подогревом?

Влажные полы с подогревом стоят примерно от 20 до 40 фунтов стерлингов/м2 при установке новой постройки или пристройки. Эти цифры будут варьироваться в зависимости от размера собственности, количества тепла, необходимого зданию, а также от того, является ли это новой постройкой, реконструкцией или переоборудованием. Вы можете ожидать, что модернизация системы подогрева пола в рамках проекта реконструкции будет стоить немного дороже, примерно от 40 до 60 фунтов стерлингов за м².

Это не обязательно дороже, чем электрические системы подогрева пола, и на самом деле, некоторые из более совершенных электрических систем будут стоить дороже.

Теплый пол дороже радиаторов?

Несмотря на то, что первоначальные затраты на пол с подогревом выше, чем на радиаторы, пусть это вас не смущает. Эксплуатационные расходы, как правило, намного ниже для UFH, чем для радиаторов. Стоит также отметить, что срок службы систем напольного отопления составляет более 50 лет, в то время как средний радиатор прослужит всего 8-12 лет, после чего станет неэффективным.

Система мокрого теплого пола на 25 % дешевле в эксплуатации, чем радиаторы при подключении к современному котлу, и на 40 % дешевле при подключении к тепловому насосу. Считается, что электрический теплый пол примерно в три раза дороже, чем мокрые системы, поскольку электричество дороже.

Как лучше всего контролировать пол с подогревом?

Большинство систем управления системой напольного отопления состоят из двух основных частей:

• Цифровой зональный регулятор, определяющий температуру в каждой комнате/зоне
• Коллекторы и клапаны напольного отопления, которыми управляет зональный регулятор

Зональный регулятор разместить где-нибудь, где домовладелец может внести коррективы, а коллекторы теплого пола будут размещены в стороне – под лестницей или в шкафу – чтобы не бросаться в глаза.

Регулярный режим технического обслуживания полов с подогревом отсутствует, но если что-то пойдет не так, то, как правило, это будет связано с системами управления отоплением, а не с самой системой.

Управлять подогревом пола и зонировать определенные области очень просто, как показано при установке JK Floorheating (откроется в новой вкладке) . (Изображение предоставлено JK Heating)

Могу ли я установить пол с подогревом в существующем доме?

В новостройках дополнительные расходы на пол с подогревом по отношению к общей стоимости строительства редко являются решающим фактором.

Однако, если вы хотите модернизировать полы с подогревом в рамках проекта реконструкции, это может быть чрезвычайно разрушительным и дорогостоящим, поскольку часто включает в себя подъем полов, которые в противном случае лучше оставить в покое, или повышение уровня пола, что может иметь последствия. на столярных изделиях (дверях, плинтусах и т. д.).

Низкопрофильные системы, как правило, имеют трубы меньшего диаметра и работают при более высокой температуре. Это означает, что пол будет нагреваться и остывать намного быстрее, чем обычный теплый пол.

Если к существующей радиаторной системе добавляется напольное отопление, потребуется другая система управления. К счастью, беспроводные термостаты для подогрева пола (некоторыми из них можно управлять с помощью приложения для телефона) значительно облегчают установку.

Часто целесообразно установить электрический теплый пол в небольшой отдельной зоне, такой как ванная комната или примыкающая к ней комната, где установить водяной теплый пол может быть затруднительно.

Стоит отметить, что одним из самых распространенных и худших вариантов использования электрического подогрева пола является зимний сад. Как правило, эти помещения нуждаются в большом количестве тепла и используются в течение относительно длительного времени в течение дня (по сравнению, например, с ванной комнатой). Это означает, что эксплуатационные расходы становятся проблемой, а дополнительные хлопоты и расходы на мокрую систему могут быть вполне оправданы.

Электрический теплый пол – хороший вариант для тех, кто устанавливает систему в существующем помещении. (Изображение предоставлено Getty)

Каковы преимущества напольного отопления?

Теплый пол имеет много преимуществ по сравнению с другими типами систем отопления, включая радиаторы. Вот некоторые из основных преимуществ UFH:

• Уменьшает холодные пятна на больших площадях.
• Работает при более низкой температуре, чем радиаторы, что означает, что UFH более энергоэффективен.
• Совместим со многими типами напольных покрытий.
• Устраняет необходимость в радиаторах, занимающих много места — полы с подогревом увеличивают полезную площадь дома на 15%.
• Безопаснее для детей и лучше для качества воздуха в помещении.

Каковы недостатки теплых полов?

Конечно, у UFH есть и недостатки, которые следует учитывать, особенно если вы планируете модернизировать пол с подогревом.

• Теплый пол дороже в установке, чем аналогичную радиаторную систему — обычно он стоит на 20–50 % дороже.
• Время установки может увеличиться, особенно при мокром UFH. Даже электрический теплый пол может потребовать работы по самовыравниванию перед установкой.
• При дооснащении напольного отопления необходимо учитывать изменения высоты пола. Это может потребовать дополнительной работы по выкапыванию пола для выравнивания профиля.

Пол с подогревом лучше радиаторов?

Потенциально да, но это будет определяться собственностью, комнатой за комнатой, в зависимости от тепловых потерь и от того, превышает ли выходная мощность системы напольного отопления этот показатель потерь.

Радиаторы дешевле купить, они хорошо известны, и существует огромный выбор, когда речь идет о размере, стиле и способах установки, но они менее эффективны и занимают много места. Возможно, самая большая проблема заключается в том, что в больших помещениях они могут создавать перепад температур до 4°C по всей комнате.

Если мы хотим установить температуру в комнате на 20°C, радиаторная система должна довести потолок до 21°C или 22°C, чтобы мы чувствовали себя комфортно при просмотре телевизора.

В системе UFH температура потолка может быть 18°C, а на уровне дивана все равно будет комфортная 20°C. По данным Energy Saving Trust, снижение температуры на 1°C сократит счет за отопление на 10%.

Система напольного отопления также обеспечивает снижение энергопотребления на 15% по сравнению с радиаторной системой, что трудно игнорировать.

Должен ли я оставлять пол с подогревом постоянно?

При влажной системе на прогрев может уйти два-три часа, поэтому лучше оставить ее включенной, если вы или ваша семья находитесь в доме и вам нужно согреться.

В целях экономии вы можете вместо этого отрегулировать температуру, чтобы сделать ее ниже в ночное время или в то время, когда вы не пользуетесь помещением.

В то же время с электрическим подогревом пол нагревается намного быстрее. Расходы на отопление зависят от того, сколько киловатт-часов (кВтч) электроэнергии вы используете, и она будет тем больше, чем дольше включено отопление или чем больше ватт использует теплый пол. Например, для системы мощностью 125 Вт, включенной на час, будет использоваться 1 кВт·ч на каждые восемь квадратных метров электрического теплого пола

Какой толщины должна быть стяжка для теплого пола?

Толщина стяжки пола в процессе укладки будет иметь решающее значение. Толщина стяжки, в которой находятся теплые влажные трубы, будет иметь огромное влияние на то, как будет использоваться система.

Толстая стяжка дает более длительное время реакции (время, необходимое для нагрева и охлаждения), а тонкая стяжка имеет более быстрое время реакции.

Толщина стяжки, уложенной поверх системы теплого пола, как эта из Continal (откроется в новой вкладке) , повлияет на его работу. (Изображение предоставлено Continal: Creative Commons Attribution-NoDerivatives 4. 0 International Public License)

• Если трубы размещены в бетонной плите пола , она должна иметь толщину 150 мм и обеспечивать время реакции более четырех часов. В этой ситуации лучше всего включить систему в течение всего дня при более низкой комнатной температуре — скажем, 15°C или 16°C — для обеспечения фонового обогрева всего дома. Подсветка, например, дровяная печь, является хорошей идеей в комнатах, которые занимают 9 человек.0062
• Стандартная стяжка из песка и цемента обычно имеет толщину от 65 мм до 75 мм , а подогрев пола может занять более двух часов, чтобы нагреть или охладить помещение. Такая ситуация может хорошо подходить для комнат, где мы проводим много времени, таких как гостиная или кухня, но может быть менее приемлемой для гостевой спальни
• С более тонкими стяжками можно ожидать толщину от 35 мм до 40 мм и время реакции от 30 до 40 минут — система может работать аналогично радиаторной системе. Стяжки Flow обеспечивают лучшую теплопроводность, чем песок и цемент, а поскольку они тоньше и легче, они подходят как для ремонта, так и для нового строительства

Что правильно и лучше всего зависит от конструкции дома, ваших привычек и того, как будет использоваться система подогрева пола.

Насколько пол с подогревом поднимает уровень пола?

Пол с подогревом обычно поднимает профиль пола. Сумма, на которую он будет поднят, будет зависеть от ряда факторов, таких как, сколько изоляции вам нужно добавить, размер трубы и нужна ли вам стяжка и отделка пола.

Есть также некоторые продукты, которые «врезаются» в существующую стяжку, и в этом случае не требуется никакого дополнительного наращивания, кроме окончательной отделки пола.

Если вы хотите модернизировать систему водоотведения или беспокоитесь о земляных работах или поднятии пола, хорошим вариантом будут низкопрофильные системы. «Преимущество их заключается в том, что они бывают разной высоты и конструкции, что позволяет относительно быстро и легко устанавливать их на большинстве оснований, не затрагивая высоту помещения от пола до потолка», — говорит Марк Даудесвелл, старший менеджер категории в Uponor.

Какой тип напольного покрытия можно использовать с подогревом пола?

Хотя полы с подогревом с плиткой часто приходят на ум большинству людей, выбирая тип напольного покрытия, существует множество других материалов, которые также совместимы, включая деревянные полы и ламинат. Его также можно использовать поверх ковра, хотя это не всегда так эффективно, как при укладке на твердый пол. Большинство розничных продавцов указывают, будет ли напольное покрытие работать с подогревом пола, поэтому обратите внимание на это в качестве первого ориентира.

Керамическая и керамогранитная плитка, элитная виниловая плитка и напольные покрытия из натурального камня являются одними из наиболее эффективных вариантов для UFH.

Бетон является превосходным проводником тепла, поэтому полированные бетонные полы отлично подходят для полов с подогревом. Термическая масса вашего бетона сохранит тепло и обеспечит сохранение тепла в помещении после выключения отопления дольше, чем в случае с радиаторной системой. Их легко наливать на трубопроводы, они хорошо поглощают и удерживают выделяемое тепло. Прежде чем включать пол с подогревом, посоветуйтесь со своим установщиком — слишком рано, и он может треснуть.

Рекомендуется сообщить проектировщику системы напольного отопления тип используемого вами напольного покрытия, чтобы можно было точно определить расположение труб.

Где купить напольное отопление?

В конечном счете, эффективность и успех системы напольного отопления будут зависеть от качества и дизайна. Очень важно выбрать поставщика, который предлагает хорошие дизайнерские услуги и последующий уход. Лучше всего для этого лучше всего подойдет специализированная компания, занимающаяся теплыми полами.

Если проект неправильный, маловероятно, что домовладелец узнает об этом, пока не проживет в доме весь отопительный сезон, а к этому времени может быть уже слишком поздно.

И, наконец, если вы решите соединить полы с подогревом с воздушным тепловым насосом или с тепловым насосом, использующим грунт, рекомендуется выбрать одну компанию, занимающуюся поставкой и установкой. Обе системы являются сложными, и заставить всю систему отопления работать в идеальной гармонии может быть непросто.

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Свяжитесь со мной, чтобы сообщить новости и предложения от других брендов FutureПолучайте электронные письма от нас от имени наших надежных партнеров или спонсоров

Тим является экспертом в области методов устойчивого строительства и энергоэффективности жилых домов и пишет на эту тему для журналов и национальных газет. Он является автором книг «Библия устойчивого строительства» , «Просто устойчивые дома и анаэробное пищеварение — производство биогаза — производство энергии: экспертное руководство Earthscan».

Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне.
