Скамейка со столиком: 3D модель, чертеж, размеры.
Эта удобная скамейка со столиком сделанная своими руками прекрасно подойдет для романтического теплого летнего вечера. Как чудесно посидеть вдвоем в тихом и уютном местечке вашего сада, полюбоваться закатом с чашечкой чая или бокалом хорошего вина.
Итак, если огород посажен, клумбы прополоты, а газон подстрижен, то самое время достать свои инструменты, приготовить материалы для работы и смастерить скамейку.
Скамья получится достаточно прочная и легкая, чтобы вдвоем переместить её в любой уголок сада.

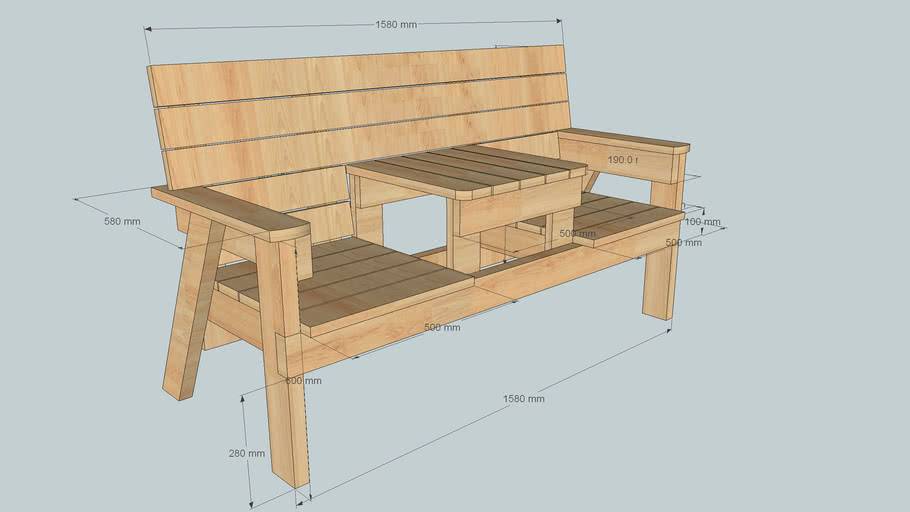

3D модель скамейки
Эту скамейку со столиком придумал и сделал своими руками Пит из Монтаны (прокрутив страницу ниже, вы можете посмотреть видео по её сборке), я же её немного изменил и доработал в программе трехмерного конструирования и чуть ниже вы можете покрутить её во всех плоскостях.
Что изменилось:
- Спинка скамьи стала сплошной.
- Изменил места креплений и угол у задних ножек для лучшей устойчивости к опрокидыванию назад.
- Адаптировал к размерам наших пиломатериалов.
Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран — значок в правом нижнем углу. Выход из полного экрана — клавиша Esc.
Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.
Материалы
- Доска 40*100 мм — используется для постройки каркаса (на чертеже ниже).
- Доска 25*100 мм (дюймовка) — для монтажа столика, сиденья и спинки.
- Саморезы 70 х 4,5 (75*5) мм и саморезы 50*3,5 для доски дюймовки.
- Шпатлевка по дереву.
- Биозащита для дерева.
Инструменты
- Пила.
- Дрель.
- Сверла под саморезы.
- Шуруповерт или отвертка.
- Шлифовальная машинка или абразивная шкурка.
- Транспортир.
- Рулетка.
- Кисть.
Некоторые элементы скамьи (поддержка упор для спинки, задние ножки) спиливаются под углом 10-15 градусов. Также, у упоров спинки, углов столика и подлокотников нужно спилить наружные острые углы.
Напилите в размер все составляющие скамью элементы, зашлифуйте их абразивной шкуркой от заноз и приступайте к сборке.
Ниже чертеж основания скамейки в изометрии с размерами. Размеры даны ориентировочные в миллиметрах, можно изменять в любую сторону.
Сборка скамейки
Для тех, кто видео (внизу страницы) не смотрел, вкратце расскажу процесс сборки своими руками.
Первым делом следует собрать две боковины скамейки и скрепить их между собой двумя поперечными брусьями.
На фото передний брус идет размером 150*40 мм, если такого у вас нет в наличии, то ничего страшного, используйте тот же брус 100*40 просто сделайте пропил под него в передних ножках 100 мм (как на схеме выше).
Далее устанавливаем поперечные усилители и крепим их к переднему брусу в торец. На заднем брусе скамьи эти усилители фиксируются саморезом под углом.
Следующий шаг – установка опор спинки скамейки, после чего можно набивать доски на сидение и спинку.
Для облегчения конструкции или экономии материала, сидения и спинки впрочем, как и поверхность столика можно оббить доской дюймовкой.
Теперь, пришла пора установить на скамейку столик. Устанавливаем переднюю и заднюю опоры столика.
На рамки основания столика набиваем доски.
Теперь прибиваем подлокотники и скамья со столиком почти готова.
Осталось замазать шпатлевкой для дерева отверстия с головками саморезов и покрыть скамейку со столиком биозащитным составом для защиты от солнца и атмосферных осадков.
Сделанная своими руками скамейка для двоих со столиком готова. И можно уже установить её в тихом укромном месте.
Все нюансы сборки скамьи можно посмотреть в этом видео, где Пит, так зовут парня из Монтаны, который и соорудил такую скамейку, подробно и аккур�
