Устройство и принцип работы садового измельчителя.

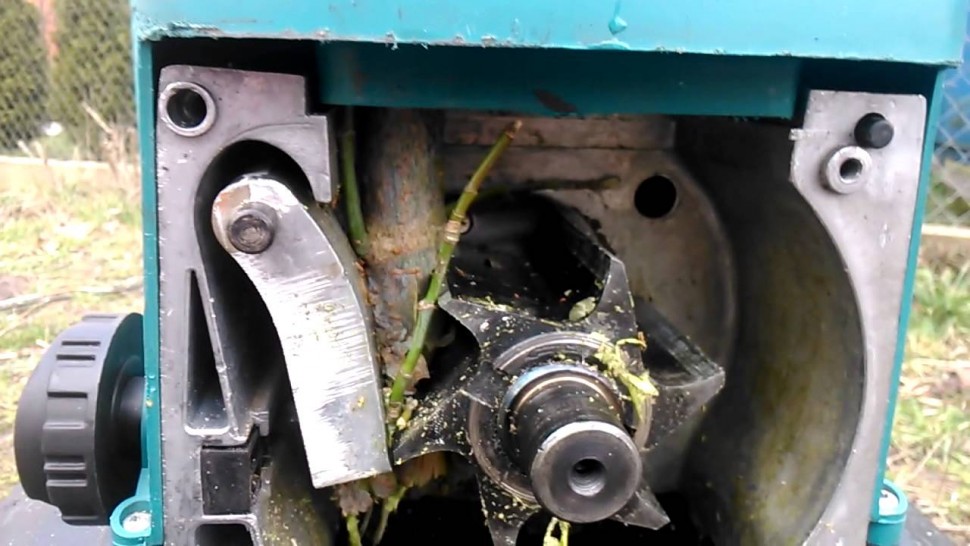

Конструкция его крайне проста: он включает в себя двигатель, вал с ножами для измельчения, металлический каркас, раструб для приёма ветвей и защитный корпус. Вращаясь, мотор запускает движение вала напрямую либо с помощью ремня, приводя в действие ножи. В раструб отправляют ветви деревьев, кустарника растения, которые измельчаются лезвиями, и на выходе получают мелко раздробленный продукт.

Электрический двигатель с мощностью до 1,5 кВт способен переработать ветки толщиной не более 2 см. Пригоден для небольших владений с низким уровнем занятости. Мотор с мощностью от 3 до 4 кВт измельчает ветки толщиной до 4 см, подойдёт владельцам маленького сада. Мотор с мощностью двигателя 6 кВт подходит для больших хозяйств и дробит ветви толщиной от 10 см.

Виды ножей

Первым этапом необходимо определить, какой тип ножей будет использоваться в агрегате. От этого будет зависеть выбор необходимых материалов. Самостоятельно можно изготовить следующие виды:

• систему из дисковых режущих полотен;
• металлический круг, с закреплёнными на нём лезвиями;
• механизм из двух валов с ножами.

Самым простым в изготовлении будет первый вид устройства, материал для него не потребует специальной обработки. Дисковое и валовое устройства потребуют специальных навыков, при их изготовлении нужно будет вырезать из металла запчасти определённой формы, что трудновыполнимо в домашних условиях и, возможно, потребует обращения к мастеру.

Садовый измельчитель с системой из дисковых полотен.

Это измельчительный аппарат, где основным режущим элементом являются дисковые пилы. Достаточно прост в изготовке, если имеются навыки сварщика.

Важно! Приобретать необходимо качественные твердосплавные насадки. Это поможет избежать их частой замены и заточки.

Рама для агрегата строится по общему принципу для любого типа. Материалы должны быть качественными, способными выдерживать вибрацию от мотора. Для работы потребуется:

• металлический профиль;
• болгарка;
• сварочный аппарат.

Металлический профиль нарезается болгаркой на четыре отрезка длинной до 40 см и два по 80 см. При помощи сварки соединяются длинные и короткие заготовки так, чтобы получился прямоугольник. Оставшиеся две заготовки, помещают и сваривают внутри получившейся фигуры, с учётом размеров и месторасположения системы пил и двигателя.

Режущие пилы можно приобрести в магазине, желательное количество – до 20 штук толщиной от 6 до 10 мм.

• Режущие пилы набирают на ось того же диаметра, что и посадочные диски, чередуя с тонкими шайбами. Необходимость разделения вызвана тем, что зубцы дисковых полотен слегка изогнуты в стороны и при работе будут сцепляться друг с другом. С двух сторон система закрепляется гайками.
• На раму приваривается крепёж для подшипников. Подшипники одеваются на шпильку и закрепляются, после этого – система крепится на каркас.
• На один конец шпильки прикрепляется шкив и фиксируется с помощью стопорного кольца.
• Систему с боков следует защитить кожухом, сваренным из металлического листа.
• Раструб для приёма веток устанавливают на защитный кожух, его можно изготовить из оцинкованной стали, но сделать его более крепким и долговечным позволит листовой металл.
• Для двигателя на другой конец рамы приваривается лист металла размерами, соответствующий конструкции. В листе прорезают удлинённые отверстия. Их размеры определяют исходя из креплений двигателя.
• Мотор крепится к листу и натягивается приводящий ремень.

Для удобства использования аппарата, его можно оснастить колёсной базой или приварить ножки, отрегулировав высоту под свой рост.

Дисковый измельчитель прекрасно справляется как с толстыми, так и тонкими ветками, но он создаёт много пыли, и щепки могут застревать между зубчиками. Поэтому после каждого использования его необходимо тщательно чистить.

Садовый измельчитель с одним кругом.

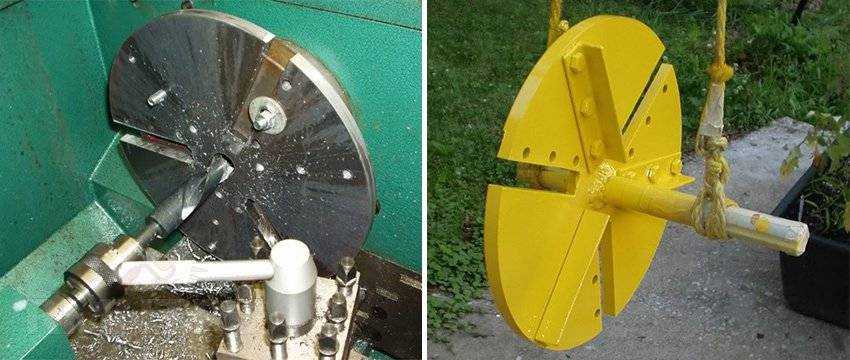

Основным рабочим элементом является твёрдый диск толщиной не менее 15 мм и диаметром примерно 30 см. Его можно выточить самостоятельно или на заказ, если найти готовый не удается.

• В центре диска делается отверстие, предназначенное для шпонки, а края прорезываются через одинаковое расстояние. Их количество зависит от того сколько ножей необходимо разместить на круге. Обычно ставят от 1 до 3 ножей, в зависимости от того, какой размер щепы требуется получить в результате. Рядом с прорезами высверливаются крепёжные отверстия.
• Ножи закрепляются на диске болтами под ключ шестигранник с потайной головкой. Это поможет избежать их повреждения и стирания в процессе эксплуатации прибора. В противоположную от направления ножей сторону, привариваются поперечные угловые планки, выталкивающие стружку наружу.
• Для корпуса из плотного листа стали вырезается пара одинаковых деталей, представляющих собой круг, с наложенным на него прямоугольником. Диаметр изделий должен превышать диск с ножами примерно на 5 см.
• Узкая стенка корпуса формируется полосой металла, её ширина должна позволять маховику свободно вращаться внутри.
• Корпус собирается при помощи сварки. Полоса боковой стенки прихватывается к нижней стороне корпуса, и проверяется наличие свободного расстояния между стенкой и кругом. После этого бочонки прихватываются к боковой стенке и корпус тщательно проваривается.
• В бочонках для крепления делаются отверстия под болты, соединяющие верхнюю крышку с корпусом. В центре крышки и нижней пластине сверлится отверстие для вала, вращающего диск с ножами.
• В нижней пластине высверливают отверстия, в которые крепится опорный подшипник; в верхней прорезают отверстие для приёма веток.
• Теперь можно собирать корпус воедино, устанавливать его на каркас с мотором, закрепляя болтами и натягивать ремень.

Для подобного маховика требуется мощный мотор, способный раскрутить его. Измельчитель прекрасно справляется с небольшими ветвями деревьев и кустарником, но толстые сучья могут представлять для него проблему.

Измельчитель с двумя валами

Каркас изготавливается так же, как и для измельчителя с дисковыми пилами. Расстояние между поперечными трубами следует рассчитать так, чтобы поместился барабан.

• Вал для барабана измельчительного аппарата берётся исходя из комплектации лезвий: при использовании четырёх лезвий заготовка имеет квадратную форму, если три – то круглую.
• Кончики квадратной обтачивают до круглых так, чтобы они вместились в подшипники. На круглой заготовке для крепления ножей делают 3 плоских среза.
• Для изготовления лезвий допустимо использовать рессору автомобиля, отрезав от неё куски нужного размера, заточив и сделав отверстия для крепления болтами.
• Приложив лезвия к валу, пометьте точки крепления, высверлите в них отверстия и нарежьте резьбу.
• Для барабана нужны две пластины металла, которые послужат стенками. В них необходимо проделать отверстия для подшипников. Прорезывание отверстий может оказаться сложным для самостоятельного исполнения, в этом случае лучше обратиться в мастерскую.
• После изготовления вставляются подшипники.
• Накладки на металлические стенки закрепляются болтами.
• Валы с лезвиями вставляются в подшипники и закрепляются.
• Стенки соединяются с помощью металлических шпилек и фиксируются гайками.
• Приёмный отсек изготавливается из металлических листов. Из него вырезаются четыре трапеции. Кромку самой узкой стороны загибают на пять сантиметров: три заготовки в одну сторону, и одну в противоположную. Раструб собирается с помощью сварки или заклёпок.
• На отогнутом крае высверливаются крепёжные отверстия.
• По окончании сбора барабана, на валы одевают шестерёнки. Они обеспечивают синхронное вращение вала с ножами, приводящегося в движение двигателем.
• Конструкция устанавливается на раме и закрепляется с помощью болтов.
• Все внутренние детали закрываются защитным каркасом, для предотвращения попадания в него мелких частиц древесины.

Этот аппарат характеризуется высокой мощностью, и идеально подходит для переработки толстых веток.

Независимо от вида конструкции в любом случае не стоит пренебрегать защитными мерами. Нельзя засовывать руки в раструб приёмника и пытаться поправлять в нём ветви во время работы. Нелишними будут защитные очки, предотвращающие попадание мелкого мусора и опилок в глаза. Если поддерживать измельчитель в чистоте, то он будет пригодным для измельчения плодов. Следите за тем, чтобы в измельчитель не попадали посторонние предметы, такие как стекло, пластиковые изделия, бумага или камни, они могут привести к повреждению ножей или забить их, застопорив вращение.

Нельзя сказать, что устройство выйдет совсем без затрат, но в сравнении со стоимостью магазинных вариантов, он будет достаточно экономичным. Многие детали к нему можно найти в собственных запасах или обратившись в пункт приёма металла. Кроме того, такой аппарат не потребует ремонта в специальном сервисе, все поломки и текущий ремонт можно осуществлять самостоятельно, без труда разбирая и собирая его.

44 фото самодельного измельчителя:

самодельная садовая дробилка, виды инструмента

Каждый садовод, выполняя осеннюю или весеннюю обрезку деревьев, задается вопросом складирования или утилизации веток. Даже при работе с маленьким садом их накапливается более чем достаточно. Конечно, обрезанные ветки можно сжечь, но, во-первых, пока они еще сырые и это проблематично, во-вторых, наносится вред экологии. Для решения этой проблемы можно сделать измельчитель веток своими руками.

• Виды агрегатов
• Изготовление дискового измельчителя
• Дробилка с матрицей из циркуляционных пил

Виды агрегатов

Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но

их объединяет общий недостаток — высокая цена.

Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

В дисковом агрегате ветви деревьев измельчаются в щепу при помощи острых ножей, которые прикрепляются к массивному маховику. Конструкция позволяет с легкостью дробить большой объем веток.

Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче. Из нее можно даже делать топливные брикеты.

Инструмент такого типа не требует периодической заточки, в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой — затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.

Изготовление дискового измельчителя

Сделать такой агрегат несложно. Чтобы сделать самодельный дисковый измельчитель веток понадобится следующий набор материалов:

• Листовой металлопрокат толщиной 4 мм для изготовления бункера и защитного кожуха.
• Крепежные метизы.
• Полоса толщиной из крепкой, закаленной стали на изготовление ножей. Можно использовать рессору из грузового автомобиля.
• Металлопрокат для изготовления рамы. Идеально подойдет профильная или круглая труба, также можно подобрать готовый остов.
• Маховик или материал для его изготовления.
• Вал диаметром 20 мм. Можно приобрести готовый или заказать токарю.
• Два 307 подшипника.
• Обоймы подшипников, которые в последующем будут приварены к раме.

Для проведения работ также понадобится болгарка, дрель, сварочный аппарат и расходники к ним. В маховике делается отверстия под вал. Если нет готового маховика, его следует изготовить из стального листа толщиной около 15 мм.

В домашних условиях выполнить такую работу невозможно, понадобится помощь токаря-фрезеровщика. Из рессоры или полосы вырезаются ножи и прикрепляются к маховику с углом наклона в 30 градусов. Затем изготавливается рама и загрузочный бункер. Собирается воедино конструкция из ножей, маховика, вала, подшипников, их обойм и рамы.

Устанавливается защитный кожух и загрузочный бункер. Финальный аккорд — установка двигателя и соединение его с рабочим органом посредством ременной или прямой передачи. В случае выбора ременной передачи необходимо предусмотреть механизм регулировки натяжения ремня. После покраски работы по изготовлению самодельного измельчителя веток дискового типа можно считать законченными.

Дробилка с матрицей из циркуляционных пил

Это — тоже несложное в изготовлении устройство.

Для того чтобы изготовить садовый измельчитель своими руками такого типа понадобятся:

• 20 штук качественных циркуляционные пил, желательно с твердосплавными напайками.
• Крепежные метизы.
• Разделительные шайбы для пил. Необходимо 19 штук толщиной 4−5 мм.
• Листовой металлопрокат для изготовления бункера и защитного кожуха.
• Готовая рама или материал для ее изготовления.
• Два подшипника № 307.
• Вал диаметром 20 мм с резьбой.
• Обоймы подшипника.

Измельчитель древесины своими руками готов!

Как видно, набор во многом пересекается с материалами для изготовления дискового измельчителя. На валу собирается матрица из пил, путем последовательного размещения пил и разделительных шайб. Затем эта конструкция зажимается гайками.

Дабы исключить возможность раскручивания во время работ, после затягивания кренят резьбу или используют специальные фиксирующие шайбы. Дальнейшая последовательность действий идентична работам по изготовлению дисковой дробилки.
