Как правильно сделать выдвижной ящик. Практические рекомендации – Сделаем мебель сами

Здравствуйте друзья!

Сегодня хочу вам предложить обзор интересной темы. Мы с вами поговорим о выдвижных ящиках, часто используемых при изготовлении кухонных гарнитуров.

Это очень часто проектируемый элемент, он может быть практически в любой мебели.

Его преимуществом является то, что им довольно удобно пользоваться.

Например, возьмем нижний кухонный модуль.

Если он содержит распашные дверцы, то для того, чтобы достать из него какой-нибудь предмет, нужно присесть на корточки (или сильно наклониться), после чего нужно найти этот предмет внутри короба.

Другое дело выдвижные элементы! Достаточно из любого положения их открыть – и сразу все его содержимое оказывается на виду.

Разумеется, себестоимость такого короба в сравнении с таким же, но с распашными дверцами сильно отличается (за счет количества используемого материала и встраиваемой фурнитуры), но отличаются они и в удобстве использования.

Сами ящики собираются определенным образом (как показано на рисунке). Для расчетов их размеров необходимо знать две вещи:

1. Размеры короба, в котором они должны быть установлены
2. Зазор на направляющие, посредством которых они крепятся к нему

Размер короба влияет на все параметры рассматриваемого нами выдвижного элемента: На его ширину, глубину и высоту.

Зная общую ширину, мы можем узнать внутренний проем. А раз так, то зная допуски на установку выдвижной фурнитуры, можно определить общую ширину ящика.

Приобретая фурнитуру, нужно, по возможности, смотреть в их инструкции, либо в каталоги производителя. Но стандартный зазор на направляющие равен 13 миллиметров.

Содержание

1. Высчитываем общую ширину ящика
2. Теперь поговорим о глубине ящика
3. Высота определяется исходя из высоты всех фасадов, проектируемых на этот модуль

Sящ=S-32-26 (мм), где S – общая ширина короба, 32мм – ширина двух боков короба, 26мм – два зазора по 13 мм на направляющие.

Но при расчете нам нужно определить размеры самих деталей, по этому, нам нужен размер X, а он равен:

Х=Sящ-32=S-32-26-32=S-90 (мм).

Так как в своем большинстве, корпусную мебель изготавливают из ДСП толщиной 16 мм, то для такого ДСП можно просто запомнить формулу:

Х=S-90 (мм), где Х – размер детали ящика, S – общая ширина короба.

Аналогично, для ДСП толщиной 18 мм, формула будет выглядеть так:

Х=S-98 (мм)

Теперь поговорим о глубине ящика

Обычно, этот размер должен соответствовать размеру устанавливаемой на него направляющей.

Короб (под них) проектируется исходя из размеров тех же направляющих (250мм-300мм-350мм-400мм-450мм-500мм-550мм-600мм).

К этим размерам еще добавляются допуска на «ход» самого элемента (5-10 мм), и, в случае необходимости, на ребра жесткости (20мм), если таковые имеют место быть.

Высота определяется исходя из высоты всех фасадов, проектируемых на этот модуль

Детали крепятся друг к другу конфирматами (до 150 мм – по одному конфирмату на угол, свыше 150 мм – по два).

Дно делается из ДВП, которое набивается гвоздями (h=20мм), после чего, усиливается саморезами (16х4, 16х3,5).

Крепление дна – это ответственный момент в процессе сборки. Дело в том, что оно, кроме своего прямого назначения, еще дает жесткость всей конструкции, и фиксирует ее размеры. По этому, «наживив» гвоздями дно к ящику, нужно убедиться, что его диагонали одинаковы (это – очень важный момент).

Иногда дно проектируется из ДСП, но тогда конструкция получается довольно тяжелой. В этом случае, для придания ей правильной геометрии, дно делают вкладным (заключенным между ее деталями).

Его размеры лучше делать на 1 мм меньше внутренней ширины и глубины (так при распиле листа, детали делаются с допуском +1мм).

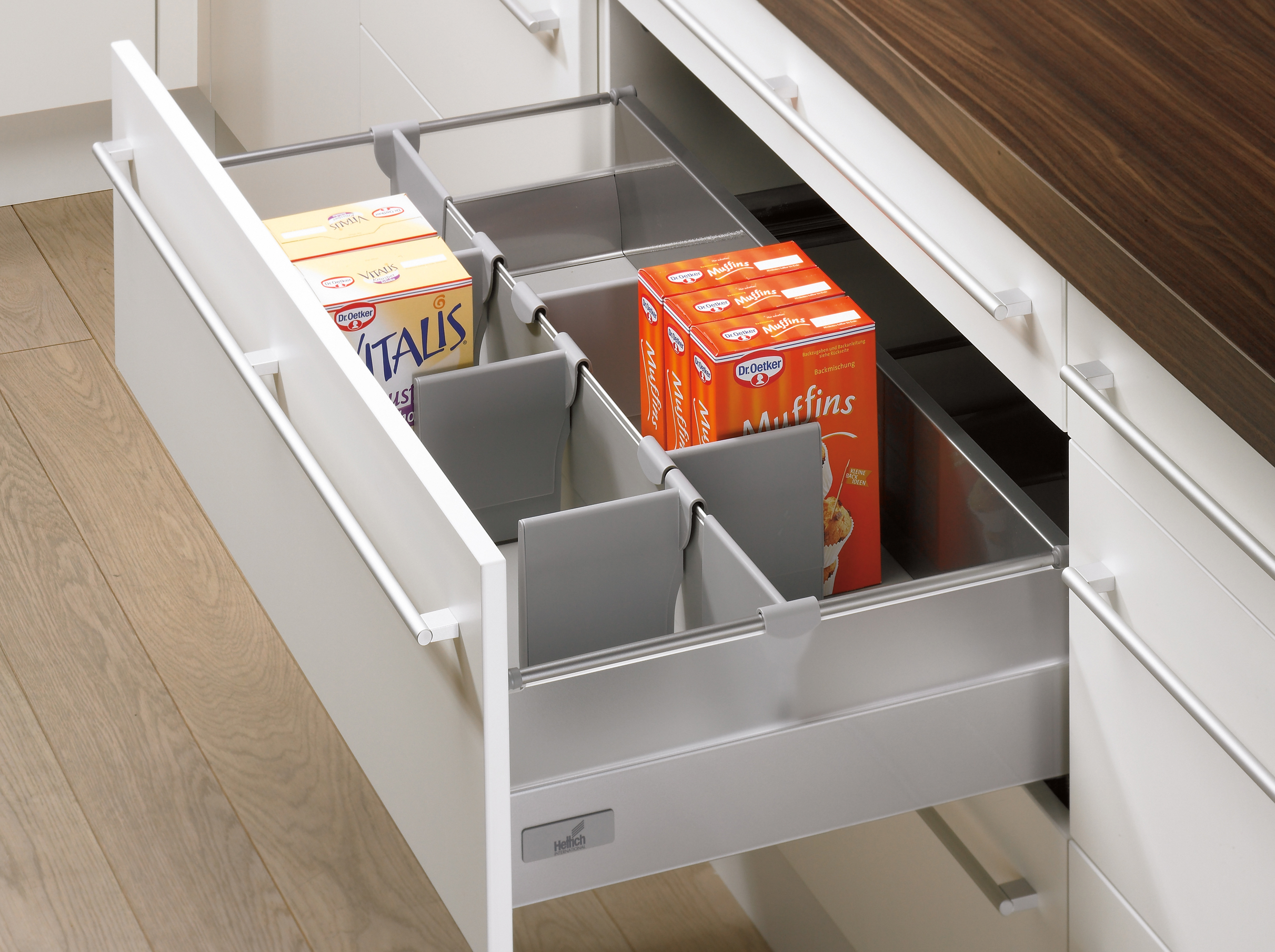

Существуют так же почти готовые решения (для их сборки достаточно иметь одну деталь из ДСП – дно), например, самбоксы или тандембоксы.

Для информации: самбоксы – это «ерунда» из разряда роликовых направляющих, а тандембоксы – это качественная система с самодоводчиком, не дешевая и довольно надежная.

На видео, расположенном внизу, показан пример сборки выдвижного ящика под телескопические направляющие.

Дно из ДВП,  делается из остатков, оставшихся с предыдущих заказов.
