- Воздухоотводчик – незаметный труженик отопительной системы
#трубопроводная арматура #обзоры
Любая инженерная система состоит из большого количества деталей, узлов, оборудования. Каждый элемент, будь то котел или же обычный воздухоотводчик, выполняет свою функцию, в итоге влияющую на общую надежность и долговечность системы. О таком простом на первый взгляд устройстве, как воздухоотводчик, и пойдет речь.
Воздух и прочие газы могут присутствовать в потоке теплоносителя по разным причинам. Попадают они в трубопроводы при первичном заполнении системы, в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы, при подпитке системы, при ее частичном осушении и т.д.
С повышением температуры воды, при замедлении скорости течения жидкости, а также при снижении давления растворимость воздуха в воде снижается, что приводит к его усиленному выделению.
Чем же опасно присутствие воздуха? Наличие воздуха в системе отопления ведет к коррозии металлических элементов отопительных приборов, арматуры и оборудования, вызывает появление шумов и воздушных пробок, препятствующих правильному функционированию систем. Коррозия – и опаснейший процесс, т.к. часть элементов от нее разрушается, а элементы, устойчивые к коррозии, перестают нормально функционировать. Вред несет не только сама коррозия, но и ее продукты, которые распространяются по всей системе.
Рис. 1. Коррозия стальных труб
Кого оставят равнодушным куски демонтированных трубопроводов (рис. 1) или приборов отопления? Как правило, это производитнеизгладимые впечатления на обывателей, в глазах которых застывает вопрос: «Акак вообще что-то работало?!».
Завоздушивание котлов и бойлеров может привести к разрыву их корпуса. Присутствие воздуха в приборах отопления снижает их фактическую теплоотдачу. Несмотря на высокую температуру в подающих трубопроводах, завоздушенные радиаторы и конвекторы остаются холодными. С такой ситуацией сталкивался почти каждый из нас. Помимо воздуха в теплоносителе могут присутствовать и другие газы: например водород, который может выделяться в системах с алюминиевыми радиаторами при повышенной щелочности теплоносителя. Опасны воздушные пробки и для циркуляционных насосов. Для того чтобы избежать проблем с завоздушиванием и используются воздухоотводчики.
По принципу работы воздухоотводчики подразделяются на два типа: ручной (рис. 2) и автоматический (рис. 3). Ручной воздухоотводчик, чаще именуемый «кран Маевского», в основном применяется для удаления газов из верхних точек приборов отопления или полотенцесушителей. В среде сантехников бытует также и не всем известное общее название устройств для отвода воздуха – «вантуз» (от фр.
Рис. 2. Кран Маевского (R.400)
Рис. 3. Автоматический воздухоотводчик VALTEC VT.502
Кроме перечисленных, существуют еще специальные радиаторные воздухоотводчики (рис. 4), также относящиеся к автоматическим.
Рис. 4. Радиаторный автоматический воздухоотводчик VALTEC VT.501
При монтаже отопительной системы воздухоотводчик устанавливается в верхней точке системы. Зачастую приходится его располагать под самымпотолком. В стандартных конструкциях выход золотника располагается сверху устройства (рис. 5), что порой затрудняет его монтаж и обслуживание в условиях стесненного пространства. Но это не относится к воздухоотводчику VT.502 (рис.
3). Компания VALTEC уделяет особое внимание адаптации При заполнении системы выпуск воздуха должен осуществляться через шаровые или дренажные краны. Использование для таких целей автоматических воздухоотводчиков недопустимо, т.к. пропускная способность этих изделий не рассчитана на пропуск больших расходов воздуха. Открытие воздухоотводчика при заполнении системы может вывести его из строя.оборудования к российским условиям эксплуатации, активно участвует в диалоге с профессиональными сантехниками. Поэтому золотник воздухоотводчика VT.502 расположен сбоку корпуса (
Автоматический воздухоотводчик VT.502 может использоваться в системах, транспортирующих жидкие среды, не агрессивные к материалам изделия. Для систем отопления чаще всего это вода, реже – растворы пропиленгликоля и этиленгликоля.Следует обратить внимание, что допустимо только вертикальное монтажное положение автоматических воздухоотводчиков (за исключением горизонтальнорасполагаемого радиаторного воздухоотводчика с рис.
4).

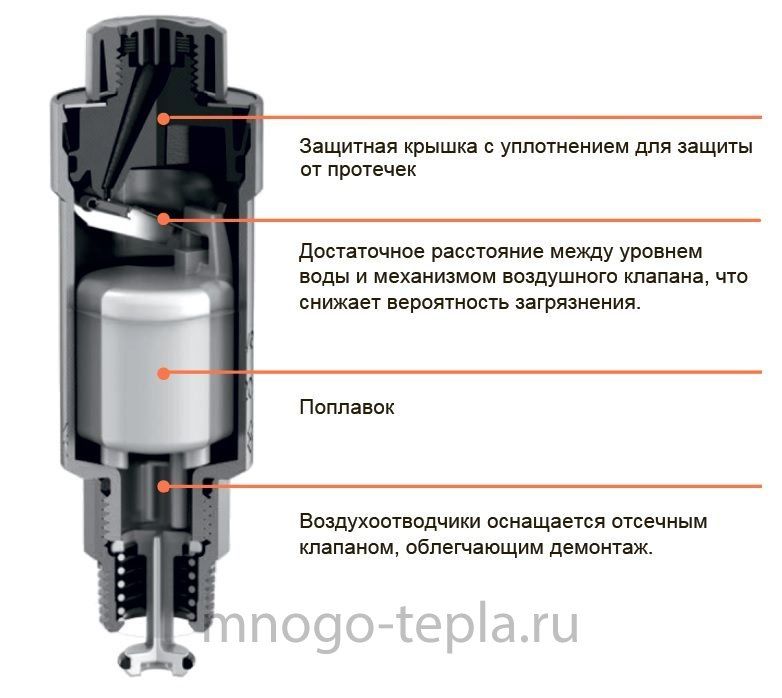

Традиционные автоматические воздухоотводчики имеют следующую конструкцию (рис. 5): латунный корпус 10, внутри которого свободноперемещается полый пластиковый поплавок 9. Поплавок шарнирно связан с коромыслом 15. На конце коромысла находится эластомерный золотник 3, фиксируемый обоймой 1, подпружиненной пружиной 2. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера 5.
Рис. 5. Конструкция рычажного воздухоотводчика
В отличие от стандартных автоматических воздухоотводчиков, VALTEC VT.502 имеет более совершенную конструкцию, благодаря которой уменьшено количество деталей и отсутствуют шарнирные сопряжения деталей. Такое решение обеспечивают высокую надежность и продлевают срок службы устройства.
Воздухоотводчик VT.
502 (рис. 6) состоит из двух латунных (CW617N) никелированных полукорпусов
Рис. 6. Конструкция воздухоотводчика VT.502
Принцип работы устройства выпуска газовой среды у автоматического воздухоотводчика чем-то напоминает хорошо известный колесный ниппель (автомобильный, велосипедный). Нажали на золотник – пошел воздух, отпустили – клапан закрылся. Только в случае с ниппелем удаление излишнего газаосуществляется вручную, а в случае с воздухоотводчиком – автоматически, за счет механического воздействия скобы закрепленной на поплавке. Воздушно-газовая среда сама себя выпускает на свободу.
Несмотря на простоту устройства, воздухоотводчики требуют периодического обслуживания. Пыль и грязь, попавшие в систему до заполнения, в процессеэксплуатации могут вызвать засорение запорного механизма жиклера и, как следствие, подтекание теплоносителя. Порой даже правильное заполнение системычерез дренажные краны не гарантирует отсутствие механических частиц. Поэтому часто можно услышать из уст сантехника выражение: «воздухоотводчик сопливит», т.
Рис. 7. Клапан отсекающий V
ALTEC VT.539Воздухоотводчик, как предохранительный клапан или расширительный бак, является важным элементом безопасности системы, поэтому отего правильного выбора, монтажа и последующей эксплуатации зависит общая надежность системы отопления.
Важно отметить, что компания VALTEC использует для производства только высококачественное сырье и передовое оборудование.
Продукция постоянно дорабатывается и совершенствуются благодаря профессионалам, развитию технологий и обратной связи с конечными потребителями, сантехниками и, конечно, с монтажными проектными и строительными организациями.
Автор: Д.С. Овсов
Распечатать статью:
Воздухоотводчик – незаметный труженик отопительной системы
© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя
и/или на сайт www.valtec.ru обязательна.
Воздухоотводчики и воздухосборник для системы отопления
Как много городских жителей ежегодно страдают от того, что система отопления в их многоэтажных домах в отопительный сезон не хочет запускаться. Причиной же такой досадной проблемы становится обычно скопления в трубах системы воздуха.
Во избежание появления в трубах пузырьков воздуха, способных нанести элементам системы очень большой вред, в нее включают воздухоотводчик или воздухосборник для системы отопления.
Откуда берется воздух?
В отопительную систему воздух попадает разными путями. Это, к примеру, происходит, когда система заполняется водой впервые. Воздух проникает через некачественные уплотнения. Также причиной служит подпитка водой и т.д. Так что, воздушники в системе отопления необходимы.
Особенно большое количество кислорода содержится в свежей воде. Выделяться он начинает с уменьшением давления и скорости движения.
Выводится воздух через воздушный клапан в системе отопления, что уберегает систему от повреждений.
Виды отводчиков воздуха.
Воздухоотводчики для систем отопления можно поделить на две большие группы:
- Автоматические.
- Ручные.
Автоматические воздухоотводчики в системе отопления монтируют в «критических» местах – там, где вероятнее всего воздух будет скапливаться. К примеру, в коленях или на высоких точках. Ручные воздухоотводчики для систем отопления монтируются на радиаторах.
Выбор той или иной конструкции отводчика для воздуха зависит от конкретных условий эксплуатации. Протяженности труб системы, например.
Ведь, если будет установлено много ручных воздухосборников на периметре системы с очень большой суммарной протяженностью труб, производить стравливание воздуха, обходя все устройства, будет нелегко.
Очевидно, что автоматические воздухоотводчики в системе отопления установить в этом случае целесообразнее.
Места для монтажа воздухосборников
Если речь идет об открытой системе, воздух из нее удаляется через расширительный бачок. В случае с системой, имеющей принудительную циркуляцию, удаление производится следующими способами:
- Трубы с теплоносителем прокладываются так, чтобы был обеспечен подъем от главного стояка к удаленным. Вода и воздух, при этом, двигаться должны в одном направлении.
- Воздухоотводчики для систем отопления монтируются в самых высоких точках системы.
- Воздухосборник для системы отопления устанавливается в местах наиболее вероятного скопления газов. Лучше на каждом отопительном приборе, особенно если это алюминиевые радиаторы.
Немного об устройстве воздухосборника
Хоть автоматический и ручной воздухосборник отличаются по конструкции, что видно из названий приборов, принцип их работы одинаков – воздух стравливается через клапан спуска воздуха системы отопления.
Скопившийся в трубах системы отопления воздух может препятствовать нормальному прохождению по ним теплоносителя. Образование «пробок» иногда даже приводит к полному прекращению циркуляции жидкости, в результате разрыву струи. Воздух становится причиной разрушения внутренних стенок труб, так как из-за него на них образовывается коррозия. Ко всему прочему, образование воздушных подушек сопровождается порой большим шумом.
Задуматься о том, как удалять скопления газа из труб отопительной системы лучше, конечно, еще на этапе проектирования системы.
Воздух в систему проникает, потому что, например, некоторая часть его остается в свободном состоянии, когда в трубы подается вода, или когда имела место быть ошибка в чертежах, по которым изготавливалась система. В этом случае воздух попадает с его подсосом. Также газ поступает с водой, подпитывающей систему.
На одну тонну холодной обычной воды из крана приходится более 30 т воздуха. Когда температура воды увеличивается, объем растворенных в ней газов серьезно сокращается. Где давление, под которым находится горячая вода, почти такое же, как атмосферное, свободным становится дополнительный объем газа, который растворен в ней.
Воздух, который растворен в воде, для труб, изготовленных из стали, более опасен, чем атмосферный в плане опасности появления из-за него коррозии. Ведь кислорода в нем содержится на 10-12 % больше. Кстати, коррозия, в свою очередь, тоже приводит к появлению воздуха в системе. Например, при окислении одного кубического сантиметра Fe выделиться может до 1 л H.
В системах, где теплоноситель нагнетается насосом, а разводка верхняя, стравливание воздуха осуществляется через воздухосборники, которые монтируются на стояках, которые удалены больше всего.
Подающая магистраль идет с подъемом к такому стояку, поэтому воздух и вода движутся в одном направлении, газ выводится.
Если речь идет о нижней разводке, газ стравливается через воздушную линию стояков и обыкновенный проточный отводчик воздуха.
