Винтовая лестница (50 фото): эффектные интерьерные решения

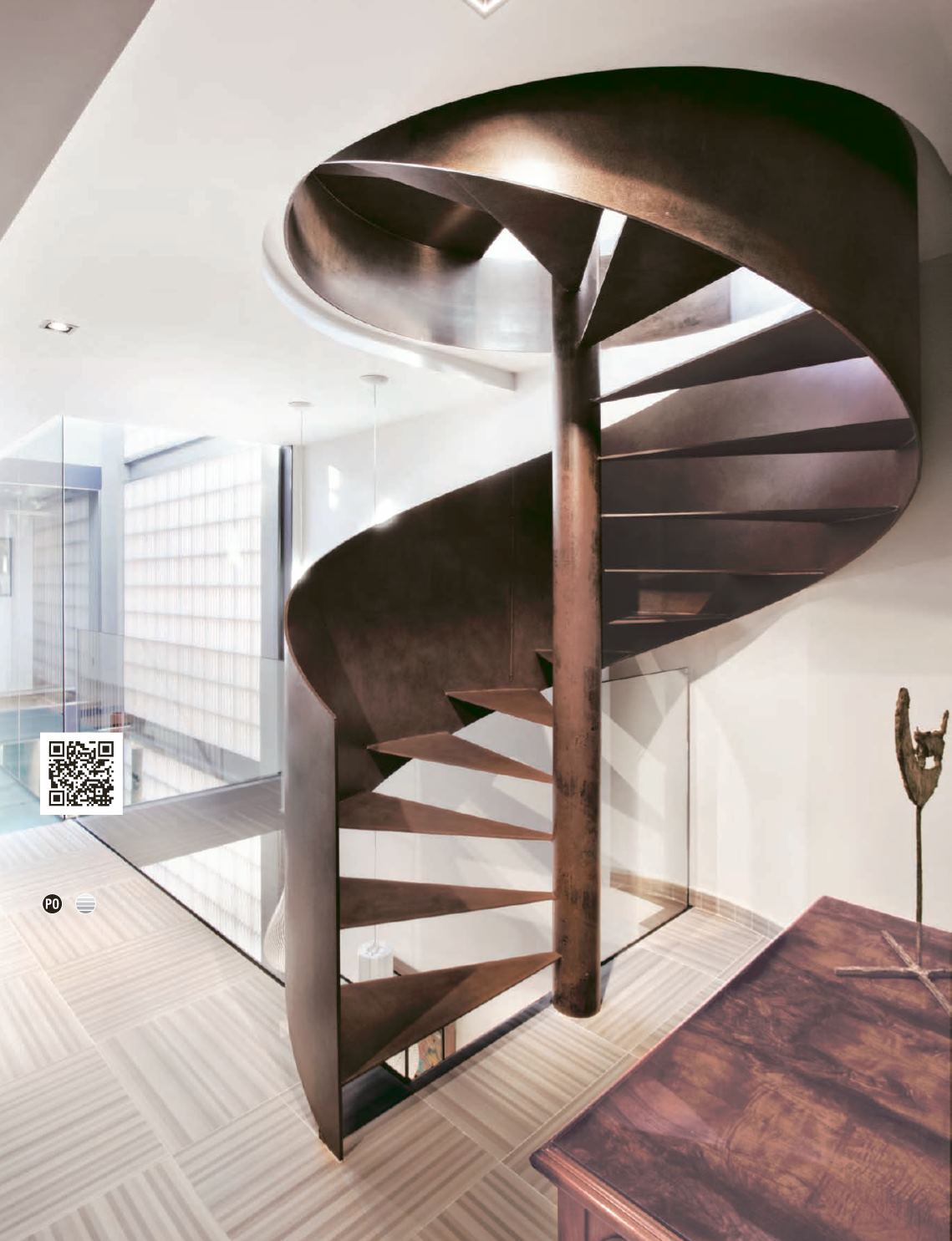

Металлическая винтовая лестница футуристичного дизайна

В каких интерьерах уместны винтовые лестницы? Из чего их делают, и что нужно знать перед тем, как устанавливать такую лестницу в своем жилище? Ответы – в нашем обзоре!

Пожалуй, одними из самых практичных и эстетичных лестниц являются винтовые. Они экономят место в маленьких пространствах и служат истинным украшением просторных апартаментов. Они настолько универсальны, что могут применяться практически в любом стиле. Сегодня мы расскажем из чего их делают, что нужно учитывать при установке и какие визуальные приемы можно применить, используя этот элемент интерьера.

Содержание:

Что такое винтовая лестница?

Винтовая лестница имеет сложную форму и с первых же секунд привлекает к себе внимание. Её не спутаешь с другими конструкциями. Она состоит из клиновидных забежных ступеней, которые располагаются под определённым радиусом, а также перил и опорных элементов.

Винтовая лестница с деревянными ступенями

Чёрная винтовая лестница с белыми ступенями

В качестве опоры для винтового подъема могут служить:

  • Центральный столб;
  • Несущая стена;
  • Стойка;
  • Тетивы;
  • Спиралевидные косоуры;
  • Больцы.

Голубая винтовая лестница

Какие бывают винтовые лестницы?

Всего известно четыре типа винтовых лестниц. Каждый из них имеет свои особенности и тонкости установки.

1. Первая конструкция состоит из простых ступеней, имеющих клиновидную форму. Широкий конец каждой ступени опирается на стены, которые окружают лестницу, а узкий конец крепится на опорный столб. Последний, в свою очередь, выполняется из толстых концов самих ступеней или же из кирпичной кладки.

Винтовая лестница первого типа

2. Винтовая лестница на второй этаж может выполняться и без участия опорных стен. Этот тип предполагает консольный монтаж отдельных ступеней на среднем монолитном опорном столбе.

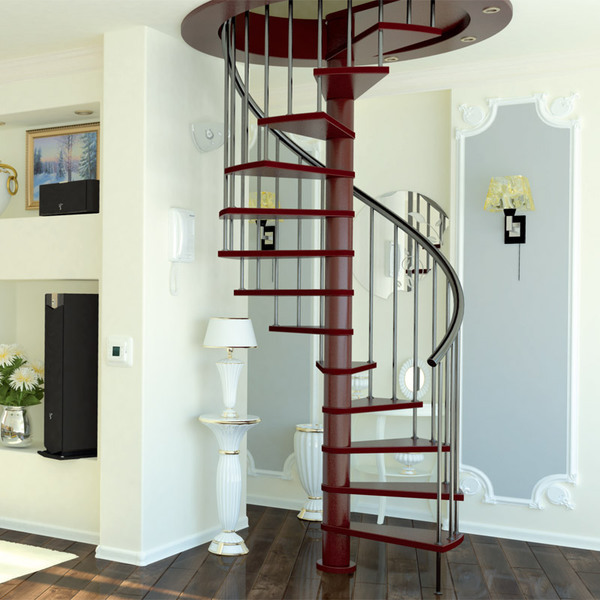

Винтовая лестница на опорном столбе

3. Металлические винтовые лестницы считаются одними из самых популярных сегодня. Особенно, стальные конструкции, имеющие внутренний опорный стержень. Он является несущей основой всей лестницы, поэтому его выполняют из металлической трубы с толстыми стенами, диаметр которой равен 50 миллиметрам и больше.

Металлическая винтовая лестница

4. Самые сложные по монтажу и конструкции, но одни из красивейших – лестницы без привычного опорного столба. Крепятся ступени таких лестниц в тетивы, загнутые в форме спирали. Они же переходят в несущие перила.

Самый сложный по исполнению тип винтовых лестниц

Совет. Изготовление винтовых лестниц для дома – дело весьма ответственное и сложное. Если у вас есть такая возможность, то проектировать винтовую лестницу желательно на начальной стадии разработки интерьера. Так, вы точно избежите неприятных ситуаций при монтаже, а также обыграете её стилистическое решение, и предусмотрите дополнительные места хранения под ней (если они потребуются).

Элегантная винтовая лестница в эклектичном интерьере

Необычный дизайн винтовой лестницы в экостиле

Технические особенности монтажа

Какой бы тип подъема вы не выбрали, вам понадобится помощь при установке. Помимо этого, необходимо учитывать особенности помещения и общепринятые технически требования к винтовым лестницам:

• Угол поворота винтовых лестниц равен 270-360 °.
• Монтаж возможен в помещениях с высотой потолков не менее 2-х метров.
• Большая часть таких конструкций закручивается против часовой стрелки, так как большая часть людей начинает подъём или спуск с правой ноги.

Лестница из металла в индустриальном стиле

• Широкий конец забежной ступени должен быть не меньше 40 сантиметров (чаще всего равен 41-50 см.), а узкий – 10-ти сантиметров.
• Диаметр опорной части зачастую составляет 20-50 миллиметров.

Массивная лестница с каменными ступенями

• Размеры винтовых подъемов могут быть совершенно разными – узкими и широкими. Они зависят от площади помещения. Но стоит помнить, что винтовая конструкция занимает около 2-2,2 метров площади.

• Высота между ступенями должна быть не меньше 18-20 сантиметров.

Необычная винтовая лестница из дерева

Совет. Оснастите лестницу удобными перилами, дабы избежать травматизма. Соблюдайте правильную высоту ступеней и рассчитывайте верную ширину проступи. Если в доме есть маленькие дети, делайте закрытые варианты лестницы.

Винтовая лестница с перилами

Материалы

Как известно, винтовая лестница состоит из опоры, ступеней и перил. Все они могут быть выполнены из одного материала или же комбинироваться между собой. Итак, из чего изготавливают каждый из элементов лестницы?

Стильная деревянная лестница

1. Опора:
• асбоцементная или стальная труба;
• бетон;
• камень;
• дерево;
• кирпич.

Яркая винтовая лестница в современном стиле

2. Перила:
• металл;
• клееная древесина твёрдых сортов;
• комбинация дерева и металла.

Красивая лестница чёрного цвета отлично контрастирует с белым диваном

3. Ступени:

• металл;
• пластмасса;
• стекло;
• массив ценных пород древесины (ясень, дуб, бук).

В качестве креплений между этими элементами может служить муфтовое крепление, сварка или болты.

Белая лестница в средиземноморском стиле

Винтовая лестница в интерьере

Такие лестницы популярны сегодня не только потому, что экономят квадратные метры, но и отличаются изяществом, богатством дизайнерских решений и даже могут визуально менять пространство. Например, если вы хотите создать приятную лёгкую атмосферу, то сделайте ставку на стеклянные ступени, которые будут дополнены металлическими балясинами и деревянными перилами. Такой вариант отлично подходит для интерьеров в современном стиле.

Лестница в современном стиле

Кованая винтовая лестница из металла непременно станет украшением загородного дома. Особенно, если он выполнен в классическом стиле.

Кованная лестница

Деревянные лестницы с минималистичным декором будут хорошо смотреться в экостиле, а стеклянные и металлические лестницы отлично впишутся в стиль хай-тек.

Зелёная лестница в стильном интерьере

Закрученные подъемы в частном доме чаще всего выполняют именно эстетическую функцию. Около них нередко ставят консоль интересного дизайна с живыми цветами. В квартире же такие лестницы экономят пространство и под ними могут быть организованы дополнительные места хранения.

Стильная лестница, выполненная в элегантном стиле

Красивая деревянная лестница

Такая конструкция также может выступать и в роли арт-объекта – интересного цвета, необычной формы, с замысловатым декором или светодиодной подсветкой.

Красивая кованная лестница в восточном стиле

Необычная винтовая лестница, которая поражает своей длиной

Совет. Если лестница тёмного цвета, то визуально она кажется больше, но если она контрастирует с белым фоном стен, то выступает уже в роли активного элемента интерьера. Стоит поддержать композицию несколькими декоративными деталями (подушками, шторами, аксессуарами) и пространство преобразится до неузнаваемости.

Лестница необычного дизайна в итальянском интерьере

Выполнена винтовая лестница своими руками или на заказ – не важно. Главное, чтобы были соблюдены все технические моменты и лестница хорошо подходила именно под ваш интерьер. Тогда в нём воцарится приятная и стильная атмосфера.

нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

В домах и квартирах более одного этажа никак не обойтись без лестницы. Но бывает, что свободной площади очень мало, а наверх взбираться очень надо. В этом случае может помочь простая, но устойчивая винтовая лестница. Некоторые модели обыгрываются современными дизайнерами так, что они становятся не только удобным подъемником, но также и прекрасным дополнением к интерьеру и вместительным хранилищем для полезных и важных мелочей.

Виды и элементы

Винтовые лестницы названы так благодаря своему внешнему сходству с винтом. Начинаясь на верхнем этаже, такая лестница спускается легкой ленточкой серпантина. Украшение, функциональное дополнение и легкая конструкция, которую можно собрать самостоятельно.

Лестницы винтового типа имеют четыре основных вида в зависимости от способа крепления ступеней.

  • Ось + стены. Для этой конструкции вначале устанавливается центральная ось – столб, труба или просто даже соединительные элементы ступеней. Стены помещения, расположенные вблизи проема для лестницы, являются самым распространенным способом крепления. Таким образом, основная нагрузка конструкции ложится на центральный столб и стены помещения.
  • Консольное крепление. Главным действующим лицом по-прежнему остается центральная ось – широкая труба. На нее крепятся ступени при помощи консолей. Стены помещения в этом не участвуют, лестница может располагаться посреди комнаты, но конструкция получается довольно устойчивой, жесткой и прочной за счет консольного крепления.
  • Гнутая тетива + ограждение. Один из самых оригинальных и легких вариантов. Такие конструкции, как правило, создают иллюзию парения в воздухе. На самом деле лестница с этим видом крепления имеет повышенную сложность установки, при этом остается довольно прочной и безопасной. Здесь нет центральной оси, на которую могли бы опереться ступени. Главным звеном всей конструкции являются спиральные тетивы – косоуры ленточной формы. Из этих витиеватых полосок вверх устремляются балясины, на которые крепятся перила.
    Либо к тетивам лестницы могут крепиться монолитные широкие полосы, также выполняющие роль опоры-ограждения для человека.
  • Этот вид очень похож на второй – консольное крепление, но не является таковым. Это своеобразная сборная конструкция, ступени которой нанизаны на обсадную опорную трубу узким своим концом. Здесь также не используют стены или какую-либо другую дополнительную опору.

Круговая лестница – это полноценная спуско-подъемная конструкция, которая своей формой обеспечивает удобную и практичную эксплуатацию. Если взглянуть на нее готовую с высоты второго этажа, можно увидеть рисунок лестницы. Каскадная вереница ступеней обычно спускается по ровной окружности с минимальным диаметром. Иногда можно лицезреть фигуру многоугольника, когда лестница опирается на центровую ось и стены помещения.

Оригинальная модульная лестница представляет собой такую же винтовую конструкцию, только с небольшим витком. Это конструкция, в основе которой лежит установка ступеней-модулей друг на друга. А также имеется одна центральная опора, которая ставится строго посредине винтового марша и придает конструкции прочность. Однако такие лестницы чаще всего используются там, где приходится нечасто подниматься наверх.

Она может быть травмоопасной и неудобной.

Готовые винтовые лестничные конструкции включают в себя такие основные комплектующие:

  • ступени;
  • верхняя площадка;
  • столб для установки перил;
  • непосредственно перила;
  • центровой столб – ось конструкции;
  • стойки-балясины, которые соединяют витки лестницы в единую конструкцию;
  • ограждение второго этажа.

Основные моменты сборки обозначены четырьмя узлами.

Мини-схема по наборной комплектации винтовых лестниц выглядит так:

  • узел А – крепление осевой трубы к перилам второго этажа;
  • узел Б – центровая труба соединяется с консолью ступени;
  • узел В – на ось устанавливаются шайбы и гильза, которые выполняют функцию фиксатора консолей, а также служат для декоративного оформления конструкции;
  • узел Г – объединение нижнего опорного центра с основной трубой.

Плюсы и минусы

Обладая оригинальностью, винтовая лестница имеет несколько неоспоримых плюсов, которые, впрочем, ловко парируются ощутимыми минусами.

Положительные утверждения в пользу витиеватой конструкции на второй этаж:

  • винтовые лестницы занимают совсем мало места, самая громоздкая конструкция имеет диаметр 2 метра, при этом экономия полезной площади проявляется и на втором этаже;
  • витиеватые конструкции могут выступать в роли служебных лестниц, когда не нужно очень часто подниматься наверх, но громоздкие или складные модели приобретать и устанавливать не хочется;
  • низкая стоимость относительно стандартных маршевых конструкций;
  • часто используется как дополнительное место для хранения и в качестве декора помещения, его главной изюминки.

Частный дом – частная территория, где все должно быть идеально для хозяина, индивидуально и со вкусом подобрано. Но есть такие моменты, когда что-то пошло не так и все плюсы винтовых лестниц вдруг померкли на фоне их минусов.

  • По ним невозможно поднимать на верхний этаж крупногабаритные предметы. Несмотря даже на самый большой диаметр, развернуться на серпантинной лестнице с предметом мебели – большая проблема.
  • Дискомфорт при постоянном использовании. Некоторые могут даже почувствовать головокружения в процессе спуска или подъема по слишком изогнутой конструкции. Для других ступени в виде лепестков кажутся не очень удобными для ступни: нога может соскальзывать, что приводит к непредвиденному травматизму.

В любом случае все плюсы и минусы винтовых лестниц – личный опыт каждого отдельно взятого хозяина, поэтому полностью утверждать и гарантировать, что этот вариант является самым лучшим или самым плохим, не стоит.

Попробуем разобраться в материалах, из которых изготавливаются винтовые лестницы.

Материалы

Здесь все довольно прозаично, как и в большинстве лестничных конструкций. Это могут быть модели, выполненные полностью из одного сырья, а также – комбинированные. В некоторых случаях встречаются комбинации из нескольких разных материалов. Но рассмотрим сейчас основные.

  • Деревянная винтовая лестница – классика жанра. Просто потому, что раньше все подъемные конструкции изготавливались из этого материала. Несмотря на большое количество изогнутых линий, древесина очень гармонично вписалась в образ в целом.
  • Лестница из металла также уютно устроилась в современных жилищах. Существенным ее минусом является холод металла, передающийся босым ногам в момент эксплуатации. Но такие конструкции показывают высокий уровень прочности и долговечности. К тому же металлическая винтовая лестница имеет отличную возможность стать бестселлером, оснащенная оригинальной ковкой.
  • Стеклянная конструкция встречается довольно редко, но создает иллюзию лестницы, парящей в воздухе. Чаще всего стекло присутствует в комбинированных моделях, выступая в качестве ступеней или ограждения.
  • Бетон – всему голова в современных постройках. Обычно бетонные основательные винтовые лестницы закладываются еще на этапе проектирования будущего дома. Как правило, такие модели имеют максимально громоздкую структуру по сравнению с такими же, но из дерева.
  • Камень как натуральный, так и искусственный, наряду с деревом, является самым консервативным материалом для изготовления винтовых лестниц. Конструкция довольно тяжелая, поэтому ее тоже зачастую используют в комбинированных моделях.

Винтовые лестницы, в которых соединены два и более металла, сегодня совсем не редкость. Такие конструкции позволяют немного сэкономить и добиться желаемого результата. Но подбирать их необходимо с умом и в соответствии с дизайном жилого помещения, в котором будут установлены лестницы.

Например, железная опора, кованые перила и деревянные ступеньки отлично подойдут под классический и ретростиль интерьера. Полностью металлические конструкции придутся по душе любителям лофта. Хай-тек гармонично сольется в единое целое со стеклянно-металлической лестницей.

Для помпезно-гротескных помещений уникальным решением станут громоздкие конструкции из бетона или камня.

Выбор формы

Еще один способ разделения винтовых лестниц на подгруппы – в зависимости от формы.

Несмотря на то что форма уже предопределена, она может иметь разные вариации:

  • спиральная или циркульная – образуются равномерные витки вокруг столба-основы, имеет одинаковый радиус на каждом обороте;
  • прямоугольная – при опоре на ось и на стену часто образуется такая форма лестницы, при этом она имеет, как правило, не более одного пролета;
  • лекальная – спираль с переменчивыми внутренним и наружным радиусами лестницы, имеющая несколько подвидов: Г, П и S-образная.

Чтобы понять, какая лестница вам нужна, определитесь с местом, где она будет установлена и просчитайте все возможные варианты ее размещения.

Если у вас еще не вырезан потолочный проем под винтовую конструкцию, задумайтесь, всем ли членам семьи будет удобно подниматься на второй этаж, в котором будет вырезана круглая дыра относительно небольшого диаметра.

Проектирование

На этапе создания проекта основная сложность возникает с расчетом всех необходимых параметров и размеров. Можно обратиться в специальное архитектурное или дизайнерское бюро, которые в течение дня предоставят вам все необходимые чертежи. А можно попытать счастья самостоятельно и разработать план-схему изготовления и установки винтовой лестницы.

Размеры подъемной конструкции серпантинного типа имеют следующие отправные точки:

  • ступени – ширина, длина и расстояние между ними;
  • ось – толщина стен и диаметр столба;
  • подступенки – наличие или отсутствие, при первом варианте пересматривается пункт номер 1;
  • виток – высота, комфортная не только для подъема или спуска человека (крутой или пологий), она также должна соответствовать росту самого высокого человека в семье, чтобы не биться головой о следующий виток лестничного винта.

Первым делом принимаются за расчет размеров основных деталей и сам чертеж проекта. Чтобы рассчитать все необходимые параметры, существует специальная строительная формула, в которой не просто разобраться с первого раза. Предлагаем вам сделать все расчеты на примере конкретных цифр. Так будет понятнее.

Для примера будут взяты среднестатистические данные виртуальной винтовой лестницы. Ширина марша – 90 см, высота конструкции – 2 м 70 см, диаметр центрового столба – 30 см.

Для начала нам необходим общий диаметр винтовой лестницы. Найти эту величину поможет формула, в которой необходимо ширину марша умножить на 2, а к полученному результату прибавить диаметр столба. На выходе получаем такой пример: 90 см х 2 + 30 см = 210 см или 2 м 10 см.

Следующим элементом для измерения будет траектория человека, движущегося по этой лестнице. Здесь формула диктует нам сложить радиус основной трубы с шириной марша. Затем все это делится пополам: (150 мм + 900 мм): 2 = 525 мм – радиус окружности траектории человека.

Теперь рассчитываем количество ступеней на заданную высоту лестницы. Вначале определяем длину окружности траектории ходьбы человека по формуле 2хПхR. Получается цифра 3 297. Далее берем ширину средней части ступени винтовой конструкции (обычно она составляет 20-25 см), делим полученную длину окружности на нее. Получаем 3 297: 250 мм = 13,188. То есть ступеней в конструкции должно быть 13 штук. Чаще всего профессионалы округляют полученный результат в большую сторону.

Необходимо определить, на каком расстоянии друг от друга будут располагаться ступени, то есть их высоту. В первую очередь вычисляем высоту от верхней ступени до нижней. Примерная толщина стандартной ступени составляет 30 мм. Максимальный рост члена вашей семьи (1900 мм) с припуском в 100 мм, это надо сложить с предыдущим параметром. Итого получаем – 2030 мм.

Высота между ступенями равна отношению высоты витка (2030 мм) к количеству ступеней (13-14). Получаем цифры 156,15 мм и 145 мм соответственно.

Когда все замеры выполнены, схемы начерчены, а материал и форма выбраны, можно приступать непосредственно к изготовлению винтовой лестницы.

Изготовление

Еще раз хочется уточнить о важности соблюдения всех нюансов и пропорций, чтобы эта компактная и легкая конструкция была действительно практичным приобретением.

В качестве основного стержня винтовой лестницы могут быть использованы:

  • металлические трубы;
  • бетонные и кирпичные столбы;
  • деревянные опоры.

Прикрепить ступени к металлической, бетонной или кирпичной основе можно при помощи специальных муфт и болтов.

К дереву же они крепятся гораздо проще и более разнообразными способами.

Основную ось лестницы необходимо максимально прочно зафиксировать как в верхней части конструкции, так и внизу. Металлический стержень может иметь минимальный диаметр 50 мм. Что же касается остальных материалов, то тут уже размах должен быть пошире – от 150 до 500 мм. В зависимости от габаритов помещения можно увеличивать конечную цифру.

Следующим этапом идет создание ступеней. Рассмотрим этот процесс на примере изделия из дерева и основных рекомендаций к нему:

  • обычно толщина готовой ступени не более 50 мм, хотя бывают и исключения;
  • деревянные доски должны быть идеально ровными, сухими и обработанными;
  • использовать в качестве исходного материала склеенные бруски.

Чтобы сделать ступени методом, указанном в последнем пункте, необходимо собрать деревянные составляющие в единую панель. Обращайте внимание, чтобы направление волокон у всех брусков было в разные стороны. Так рисунок изделия получится более оригинальный и приятный глазам. Промазываете клеем каждый стыковой шов и фиксируете общее полотно в струбцинах или тисках до полного высыхания.

Пока производится сушка материала, изготовьте лекало для ваших ступеней. На плотном картоне нарисуйте форму вашей будущей ступеньки с учетом всех предварительных размеров и вырежьте шаблон. Первая верхняя ступень будет выполнять роль стартовой площадки на втором этаже, поэтому ее делайте почти в два раза больше все остальных.

Переносим схему ступеней на каждую склеенную деревянную плоскость и вырезаем лобзиком или пилой заготовки. Далее выполняют все необходимые работы по обработке деревянных изделий вручную либо при помощи специальных инструментов.

После этого можно приступить к изготовлению балясин – опорных стоек для перил конструкции – и непосредственно самих поручней. Прежде чем приступить к производству последних, необходимо учесть, что их особый изогнутый вид не всегда подвластен простому физическому воздействию. Для изготовления перил и балясин лучше обратиться к специалисту, если у вас нет специального образования или опыта.

Стоит заметить, что балясины и перила – это самый последний этап в производстве и монтаже винтовой лестницы своими руками.

Подробнее о том, как изготовить винтовую лестницу, вы узнаете из следующего видео.

Монтаж: порядок и нюансы

Замеры, чертежи, этапы изготовления и приобретение основных составляющих и крепежных элементов позади. Теперь можно приступать к полноценному монтажу винтовой лестницы. И если вы решили сделать это своими руками, обратите внимание на порядок действий и основные советы по монтажу.

  1. Определите месторасположения лестницы в доме. Рассматривайте его в комплексе с формой конструкции. Если вы выбрали винтовую лестницу с опорой на стены помещения, то они должны быть где-то поблизости от выбранного вами места.
  2. Разметка пола и потолка производится симметрично. Необходимо определить центр конструкции, в который будет вмонтирован основной стержень винтовой лестницы.
  3. Определившись с общим диаметром конструкции, вырезаете круглое отверстие в потолке и обрабатываете его необходимыми материалами.
  4. Если это не модульная лестница, то следующим шагом будет установка оси конструкции. Дальнейшая работа с опорной стойкой зависит от типа выбранной лестницы.
  5. Нижняя ступень может укладываться прямо на пол первого этажа либо на деревянную подложку для лучшей ее фиксации. Верхняя же площадка устанавливается непосредственно на пол второго этажа.
  6. Следующим этапом происходит установка балясин и перил.

Установка винтовой лестницы в доме своими руками завершена. Остается лишь финальная ее обработка, украшение и наполнение дополнительными функциями при необходимости.

Можно покрасить ступени или перила в необходимый цвет, расположить на задней стороне ступеней полочки, подвесные конструкции для цветов и мелочей. При любой декоративной отделке обращайте внимание на то, чтобы не страдала безопасность подъема по такой конструкции. Поскольку ступени в ней зачастую имеют чуть меньшую ширину, чем в стандартных лестницах, следует подступенки оставлять сквозными, чтобы нога могла встать на ступень максимально твердо и уверенно.

Чтобы ваша винтовая лестница стала не только красивым достоянием интерьера, но и незаменимой безопасной помощницей, обратите внимание на самые распространенные советы и рекомендации специалистов.

Подробнее об установке винтовой лестницы вы узнаете из следующего видео.

Рекомендации

Компактная и уютная винтовая лестница – это вовсе не реклама с обложки журнала или фантазия дорогостоящего дизайнера. Специалисты хранят несколько действенных секретов, помогающих воплотить все это в жизнь с минимальными материальными затратами. Единственное, что потребуется в максимальной степени, это желание, старание и скрупулезное выполнение инструкций. А чтобы легче было справить с этой задачей самостоятельно, перечитайте главные рекомендации к этому процессу.

  • Длина одного витка лестницы должна составлять не менее двух метров, чтобы она была комфортна для передвижения по ней человека любого роста.
  • При финальной обработке деревянных конструкций, особое внимание уделите процессу окрашивания. Если же естественный рисунок материала вас более чем устраивает, тогда можно обойтись двух- или трехслойным покрытием яхтенным или паркетным лаком.
  • Прежде чем приступить к окрашиванию или лакированию поверхности, обязательно очистите ее от строительного мусора, пыли и прочих видов загрязнения. Тогда у вас получится долговечное качественное покрытие.
  • Обращайте внимание на угол наклона ступеней. В идеале они должны быть параллельны полу, чтобы не возникало риска соскальзывания ног и травматизма.
  • Материалы для изготовления лестницы должны быть качественными, прочными и долговечными. При подборе пристально присмотритесь ко всем составляющим и комплектующим.
  • Пожарная безопасность – превыше всего. Все материалы должны иметь жаростойкую пропитку и обработку.
  • Влага также плохой спутник для винтовых лестниц различных материалов. Поэтому следует сразу уточнить вопрос на этапе выбора, обработана ли конструкция специальным влагостойким покрытием.
  • Крепежные инструменты все должны находиться на своих местах и быть надежно вкрученными, вбитыми, зафиксированными. Плоскость ступеней должна быть идеально гладкой без каких-либо неприятных торчащих дополнений.
  • В процессе разметки и создания чертежей будущей конструкции, обязательно делайте все измерения по несколько раз, перепроверяйте себя. Неверно указанные размеры могут привести к некомфортной эксплуатации: перекосу, скрипу, быстрому износу составляющих.
  • В случае возникновения необходимости в замене ступени, крепежного элемента, перил, балясины и прочего сделайте это незамедлительно. В противном случае может пострадать как вся конструкция в целом, так и сам человек, взбирающийся или спускающийся по ней.
  • Постоянно осуществляйте уход за своей винтовой лестницей: вовремя очищайте, подкрашивайте, ремонтируйте при необходимости.

Постоянный уход и присмотр за серпантинной домашней конструкцией обеспечит ее долговечную эксплуатацию на высшем уровне.

Красивые примеры

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

В домах и квартирах более одного этажа никак не обойтись без лестницы. Но бывает, что свободной площади очень мало, а наверх взбираться очень надо. В этом случае может помочь простая, но устойчивая винтовая лестница. Некоторые модели обыгрываются современными дизайнерами так, что они становятся не только удобным подъемником, но также и прекрасным дополнением к интерьеру и вместительным хранилищем для полезных и важных мелочей.

Виды и элементы

Винтовые лестницы названы так благодаря своему внешнему сходству с винтом. Начинаясь на верхнем этаже, такая лестница спускается легкой ленточкой серпантина. Украшение, функциональное дополнение и легкая конструкция, которую можно собрать самостоятельно.

Лестницы винтового типа имеют четыре основных вида в зависимости от способа крепления ступеней.

  • Ось + стены. Для этой конструкции вначале устанавливается центральная ось – столб, труба или просто даже соединительные элементы ступеней. Стены помещения, расположенные вблизи проема для лестницы, являются самым распространенным способом крепления. Таким образом, основная нагрузка конструкции ложится на центральный столб и стены помещения.
  • Консольное крепление. Главным действующим лицом по-прежнему остается центральная ось – широкая труба. На нее крепятся ступени при помощи консолей. Стены помещения в этом не участвуют, лестница может располагаться посреди комнаты, но конструкция получается довольно устойчивой, жесткой и прочной за счет консольного крепления.
  • Гнутая тетива + ограждение. Один из самых оригинальных и легких вариантов. Такие конструкции, как правило, создают иллюзию парения в воздухе. На самом деле лестница с этим видом крепления имеет повышенную сложность установки, при этом остается довольно прочной и безопасной. Здесь нет центральной оси, на которую могли бы опереться ступени. Главным звеном всей конструкции являются спиральные тетивы – косоуры ленточной формы. Из этих витиеватых полосок вверх устремляются балясины, на которые крепятся перила. Либо к тетивам лестницы могут крепиться монолитные широкие полосы, также выполняющие роль опоры-ограждения для человека.
  • Этот вид очень похож на второй – консольное крепление, но не является таковым. Это своеобразная сборная конструкция, ступени которой нанизаны на обсадную опорную трубу узким своим концом. Здесь также не используют стены или какую-либо другую дополнительную опору.

Круговая лестница – это полноценная спуско-подъемная конструкция, которая своей формой обеспечивает удобную и практичную эксплуатацию. Если взглянуть на нее готовую с высоты второго этажа, можно увидеть рисунок лестницы. Каскадная вереница ступеней обычно спускается по ровной окружности с минимальным диаметром. Иногда можно лицезреть фигуру многоугольника, когда лестница опирается на центровую ось и стены помещения.

Оригинальная модульная лестница представляет собой такую же винтовую конструкцию, только с небольшим витком. Это конструкция, в основе которой лежит установка ступеней-модулей друг на друга. А также имеется одна центральная опора, которая ставится строго посредине винтового марша и придает конструкции прочность. Однако такие лестницы чаще всего используются там, где приходится нечасто подниматься наверх.

Она может быть травмоопасной и неудобной.

Готовые винтовые лестничные конструкции включают в себя такие основные комплектующие:

  • ступени;
  • верхняя площадка;
  • столб для установки перил;
  • непосредственно перила;
  • центровой столб – ось конструкции;
  • стойки-балясины, которые соединяют витки лестницы в единую конструкцию;
  • ограждение второго этажа.

Основные моменты сборки обозначены четырьмя узлами.

Мини-схема по наборной комплектации винтовых лестниц выглядит так:

  • узел А – крепление осевой трубы к перилам второго этажа;
  • узел Б – центровая труба соединяется с консолью ступени;
  • узел В – на ось устанавливаются шайбы и гильза, которые выполняют функцию фиксатора консолей, а также служат для декоративного оформления конструкции;
  • узел Г – объединение нижнего опорного центра с основной трубой.

Плюсы и минусы

Обладая оригинальностью, винтовая лестница имеет несколько неоспоримых плюсов, которые, впрочем, ловко парируются ощутимыми минусами.

Положительные утверждения в пользу витиеватой конструкции на второй этаж:

  • винтовые лестницы занимают совсем мало места, самая громоздкая конструкция имеет диаметр 2 метра, при этом экономия полезной площади проявляется и на втором этаже;
  • витиеватые конструкции могут выступать в роли служебных лестниц, когда не нужно очень часто подниматься наверх, но громоздкие или складные модели приобретать и устанавливать не хочется;
  • низкая стоимость относительно стандартных маршевых конструкций;
  • часто используется как дополнительное место для хранения и в качестве декора помещения, его главной изюминки.

Частный дом – частная территория, где все должно быть идеально для хозяина, индивидуально и со вкусом подобрано. Но есть такие моменты, когда что-то пошло не так и все плюсы винтовых лестниц вдруг померкли на фоне их минусов.

  • По ним невозможно поднимать на верхний этаж крупногабаритные предметы. Несмотря даже на самый большой диаметр, развернуться на серпантинной лестнице с предметом мебели – большая проблема.
  • Дискомфорт при постоянном использовании. Некоторые могут даже почувствовать головокружения в процессе спуска или подъема по слишком изогнутой конструкции. Для других ступени в виде лепестков кажутся не очень удобными для ступни: нога может соскальзывать, что приводит к непредвиденному травматизму.

В любом случае все плюсы и минусы винтовых лестниц – личный опыт каждого отдельно взятого хозяина, поэтому полностью утверждать и гарантировать, что этот вариант является самым лучшим или самым плохим, не стоит.

Попробуем разобраться в материалах, из которых изготавливаются винтовые лестницы.

Материалы

Здесь все довольно прозаично, как и в большинстве лестничных конструкций. Это могут быть модели, выполненные полностью из одного сырья, а также – комбинированные. В некоторых случаях встречаются комбинации из нескольких разных материалов. Но рассмотрим сейчас основные.

  • Деревянная винтовая лестница – классика жанра. Просто потому, что раньше все подъемные конструкции изготавливались из этого материала. Несмотря на большое количество изогнутых линий, древесина очень гармонично вписалась в образ в целом.
  • Лестница из металла также уютно устроилась в современных жилищах. Существенным ее минусом является холод металла, передающийся босым ногам в момент эксплуатации. Но такие конструкции показывают высокий уровень прочности и долговечности. К тому же металлическая винтовая лестница имеет отличную возможность стать бестселлером, оснащенная оригинальной ковкой.
  • Стеклянная конструкция встречается довольно редко, но создает иллюзию лестницы, парящей в воздухе. Чаще всего стекло присутствует в комбинированных моделях, выступая в качестве ступеней или ограждения.
  • Бетон – всему голова в современных постройках. Обычно бетонные основательные винтовые лестницы закладываются еще на этапе проектирования будущего дома. Как правило, такие модели имеют максимально громоздкую структуру по сравнению с такими же, но из дерева.
  • Камень как натуральный, так и искусственный, наряду с деревом, является самым консервативным материалом для изготовления винтовых лестниц. Конструкция довольно тяжелая, поэтому ее тоже зачастую используют в комбинированных моделях.

Винтовые лестницы, в которых соединены два и более металла, сегодня совсем не редкость. Такие конструкции позволяют немного сэкономить и добиться желаемого результата. Но подбирать их необходимо с умом и в соответствии с дизайном жилого помещения, в котором будут установлены лестницы.

Например, железная опора, кованые перила и деревянные ступеньки отлично подойдут под классический и ретростиль интерьера. Полностью металлические конструкции придутся по душе любителям лофта. Хай-тек гармонично сольется в единое целое со стеклянно-металлической лестницей.

Для помпезно-гротескных помещений уникальным решением станут громоздкие конструкции из бетона или камня.

Выбор формы

Еще один способ разделения винтовых лестниц на подгруппы – в зависимости от формы.

Несмотря на то что форма уже предопределена, она может иметь разные вариации:

  • спиральная или циркульная – образуются равномерные витки вокруг столба-основы, имеет одинаковый радиус на каждом обороте;
  • прямоугольная – при опоре на ось и на стену часто образуется такая форма лестницы, при этом она имеет, как правило, не более одного пролета;
  • лекальная – спираль с переменчивыми внутренним и наружным радиусами лестницы, имеющая несколько подвидов: Г, П и S-образная.

Чтобы понять, какая лестница вам нужна, определитесь с местом, где она будет установлена и просчитайте все возможные варианты ее размещения.

Если у вас еще не вырезан потолочный проем под винтовую конструкцию, задумайтесь, всем ли членам семьи будет удобно подниматься на второй этаж, в котором будет вырезана круглая дыра относительно небольшого диаметра.

Проектирование

На этапе создания проекта основная сложность возникает с расчетом всех необходимых параметров и размеров. Можно обратиться в специальное архитектурное или дизайнерское бюро, которые в течение дня предоставят вам все необходимые чертежи. А можно попытать счастья самостоятельно и разработать план-схему изготовления и установки винтовой лестницы.

Размеры подъемной конструкции серпантинного типа имеют следующие отправные точки:

  • ступени – ширина, длина и расстояние между ними;
  • ось – толщина стен и диаметр столба;
  • подступенки – наличие или отсутствие, при первом варианте пересматривается пункт номер 1;
  • виток – высота, комфортная не только для подъема или спуска человека (крутой или пологий), она также должна соответствовать росту самого высокого человека в семье, чтобы не биться головой о следующий виток лестничного винта.

Первым делом принимаются за расчет размеров основных деталей и сам чертеж проекта. Чтобы рассчитать все необходимые параметры, существует специальная строительная формула, в которой не просто разобраться с первого раза. Предлагаем вам сделать все расчеты на примере конкретных цифр. Так будет понятнее.

Для примера будут взяты среднестатистические данные виртуальной винтовой лестницы. Ширина марша – 90 см, высота конструкции – 2 м 70 см, диаметр центрового столба – 30 см.

Для начала нам необходим общий диаметр винтовой лестницы. Найти эту величину поможет формула, в которой необходимо ширину марша умножить на 2, а к полученному результату прибавить диаметр столба. На выходе получаем такой пример: 90 см х 2 + 30 см = 210 см или 2 м 10 см.

Следующим элементом для измерения будет траектория человека, движущегося по этой лестнице. Здесь формула диктует нам сложить радиус основной трубы с шириной марша. Затем все это делится пополам: (150 мм + 900 мм): 2 = 525 мм – радиус окружности траектории человека.

Теперь рассчитываем количество ступеней на заданную высоту лестницы. Вначале определяем длину окружности траектории ходьбы человека по формуле 2хПхR. Получается цифра 3 297. Далее берем ширину средней части ступени винтовой конструкции (обычно она составляет 20-25 см), делим полученную длину окружности на нее. Получаем 3 297: 250 мм = 13,188. То есть ступеней в конструкции должно быть 13 штук. Чаще всего профессионалы округляют полученный результат в большую сторону.

Необходимо определить, на каком расстоянии друг от друга будут располагаться ступени, то есть их высоту. В первую очередь вычисляем высоту от верхней ступени до нижней. Примерная толщина стандартной ступени составляет 30 мм. Максимальный рост члена вашей семьи (1900 мм) с припуском в 100 мм, это надо сложить с предыдущим параметром. Итого получаем – 2030 мм.

Высота между ступенями равна отношению высоты витка (2030 мм) к количеству ступеней (13-14). Получаем цифры 156,15 мм и 145 мм соответственно.

Когда все замеры выполнены, схемы начерчены, а материал и форма выбраны, можно приступать непосредственно к изготовлению винтовой лестницы.

Изготовление

Еще раз хочется уточнить о важности соблюдения всех нюансов и пропорций, чтобы эта компактная и легкая конструкция была действительно практичным приобретением.

В качестве основного стержня винтовой лестницы могут быть использованы:

  • металлические трубы;
  • бетонные и кирпичные столбы;
  • деревянные опоры.

Прикрепить ступени к металлической, бетонной или кирпичной основе можно при помощи специальных муфт и болтов.

К дереву же они крепятся гораздо проще и более разнообразными способами.

Основную ось лестницы необходимо максимально прочно зафиксировать как в верхней части конструкции, так и внизу. Металлический стержень может иметь минимальный диаметр 50 мм. Что же касается остальных материалов, то тут уже размах должен быть пошире – от 150 до 500 мм. В зависимости от габаритов помещения можно увеличивать конечную цифру.

Следующим этапом идет создание ступеней. Рассмотрим этот процесс на примере изделия из дерева и основных рекомендаций к нему:

  • обычно толщина готовой ступени не более 50 мм, хотя бывают и исключения;
  • деревянные доски должны быть идеально ровными, сухими и обработанными;
  • использовать в качестве исходного материала склеенные бруски.

Чтобы сделать ступени методом, указанном в последнем пункте, необходимо собрать деревянные составляющие в единую панель. Обращайте внимание, чтобы направление волокон у всех брусков было в разные стороны. Так рисунок изделия получится более оригинальный и приятный глазам. Промазываете клеем каждый стыковой шов и фиксируете общее полотно в струбцинах или тисках до полного высыхания.

Пока производится сушка материала, изготовьте лекало для ваших ступеней. На плотном картоне нарисуйте форму вашей будущей ступеньки с учетом всех предварительных размеров и вырежьте шаблон. Первая верхняя ступень будет выполнять роль стартовой площадки на втором этаже, поэтому ее делайте почти в два раза больше все остальных.

Переносим схему ступеней на каждую склеенную деревянную плоскость и вырезаем лобзиком или пилой заготовки. Далее выполняют все необходимые работы по обработке деревянных изделий вручную либо при помощи специальных инструментов.

После этого можно приступить к изготовлению балясин – опорных стоек для перил конструкции – и непосредственно самих поручней. Прежде чем приступить к производству последних, необходимо учесть, что их особый изогнутый вид не всегда подвластен простому физическому воздействию. Для изготовления перил и балясин лучше обратиться к специалисту, если у вас нет специального образования или опыта.

Стоит заметить, что балясины и перила – это самый последний этап в производстве и монтаже винтовой лестницы своими руками.

Подробнее о том, как изготовить винтовую лестницу, вы узнаете из следующего видео.

Монтаж: порядок и нюансы

Замеры, чертежи, этапы изготовления и приобретение основных составляющих и крепежных элементов позади. Теперь можно приступать к полноценному монтажу винтовой лестницы. И если вы решили сделать это своими руками, обратите внимание на порядок действий и основные советы по монтажу.

  1. Определите месторасположения лестницы в доме. Рассматривайте его в комплексе с формой конструкции. Если вы выбрали винтовую лестницу с опорой на стены помещения, то они должны быть где-то поблизости от выбранного вами места.
  2. Разметка пола и потолка производится симметрично. Необходимо определить центр конструкции, в который будет вмонтирован основной стержень винтовой лестницы.
  3. Определившись с общим диаметром конструкции, вырезаете круглое отверстие в потолке и обрабатываете его необходимыми материалами.
  4. Если это не модульная лестница, то следующим шагом будет установка оси конструкции. Дальнейшая работа с опорной стойкой зависит от типа выбранной лестницы.
  5. Нижняя ступень может укладываться прямо на пол первого этажа либо на деревянную подложку для лучшей ее фиксации. Верхняя же площадка устанавливается непосредственно на пол второго этажа.
  6. Следующим этапом происходит установка балясин и перил.

Установка винтовой лестницы в доме своими руками завершена. Остается лишь финальная ее обработка, украшение и наполнение дополнительными функциями при необходимости.

Можно покрасить ступени или перила в необходимый цвет, расположить на задней стороне ступеней полочки, подвесные конструкции для цветов и мелочей. При любой декоративной отделке обращайте внимание на то, чтобы не страдала безопасность подъема по такой конструкции. Поскольку ступени в ней зачастую имеют чуть меньшую ширину, чем в стандартных лестницах, следует подступенки оставлять сквозными, чтобы нога могла встать на ступень максимально твердо и уверенно.

Чтобы ваша винтовая лестница стала не только красивым достоянием интерьера, но и незаменимой безопасной помощницей, обратите внимание на самые распространенные советы и рекомендации специалистов.

Подробнее об установке винтовой лестницы вы узнаете из следующего видео.

Рекомендации

Компактная и уютная винтовая лестница – это вовсе не реклама с обложки журнала или фантазия дорогостоящего дизайнера. Специалисты хранят несколько действенных секретов, помогающих воплотить все это в жизнь с минимальными материальными затратами. Единственное, что потребуется в максимальной степени, это желание, старание и скрупулезное выполнение инструкций. А чтобы легче было справить с этой задачей самостоятельно, перечитайте главные рекомендации к этому процессу.

  • Длина одного витка лестницы должна составлять не менее двух метров, чтобы она была комфортна для передвижения по ней человека любого роста.
  • При финальной обработке деревянных конструкций, особое внимание уделите процессу окрашивания. Если же естественный рисунок материала вас более чем устраивает, тогда можно обойтись двух- или трехслойным покрытием яхтенным или паркетным лаком.
  • Прежде чем приступить к окрашиванию или лакированию поверхности, обязательно очистите ее от строительного мусора, пыли и прочих видов загрязнения. Тогда у вас получится долговечное качественное покрытие.
  • Обращайте внимание на угол наклона ступеней. В идеале они должны быть параллельны полу, чтобы не возникало риска соскальзывания ног и травматизма.
  • Материалы для изготовления лестницы должны быть качественными, прочными и долговечными. При подборе пристально присмотритесь ко всем составляющим и комплектующим.
  • Пожарная безопасность – превыше всего. Все материалы должны иметь жаростойкую пропитку и обработку.
  • Влага также плохой спутник для винтовых лестниц различных материалов. Поэтому следует сразу уточнить вопрос на этапе выбора, обработана ли конструкция специальным влагостойким покрытием.
  • Крепежные инструменты все должны находиться на своих местах и быть надежно вкрученными, вбитыми, зафиксированными. Плоскость ступеней должна быть идеально гладкой без каких-либо неприятных торчащих дополнений.
  • В процессе разметки и создания чертежей будущей конструкции, обязательно делайте все измерения по несколько раз, перепроверяйте себя. Неверно указанные размеры могут привести к некомфортной эксплуатации: перекосу, скрипу, быстрому износу составляющих.
  • В случае возникновения необходимости в замене ступени, крепежного элемента, перил, балясины и прочего сделайте это незамедлительно. В противном случае может пострадать как вся конструкция в целом, так и сам человек, взбирающийся или спускающийся по ней.
  • Постоянно осуществляйте уход за своей винтовой лестницей: вовремя очищайте, подкрашивайте, ремонтируйте при необходимости.

Постоянный уход и присмотр за серпантинной домашней конструкцией обеспечит ее долговечную эксплуатацию на высшем уровне.

Красивые примеры

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

виды и конструктивные особенности (+52 фото)

В двухэтажных домах, особняках, коттеджах важным и функциональным элементом обстановки является лестничная система. Она необходима для подъема на верхний ярус, чердак или мансарду. В условиях ограниченного пространства сложно вписать в интерьер полноценную маршевую конструкцию. Для экономии свободного места идеально подходит винтовая лестница – система вертикального типа, ступени которой расположены по спирали.

В основе винтовой конструкции лежит опора или стержень, по кругу которого размещены забежные ступени. Каждый фрагмент лестничного перехода вкруговую располагается на опорной стойке, расстояние между ступенями, их ширина и форма зависят от выбранной модели. Готовые изделия можно приобрести в разобранном виде и смонтировать по месту установки. Если есть навыки, материалы и инструменты, можно сделать лестницу своими руками.

Плюсы винтовых лестниц

Конструкция винтового типа (круглая или полувинтовая) эффектно смотрится в любом интерьере. Но по комфортности подъема круговая модель уступает маршевым конструкциям, затрудняет поднятие на верхний ярус громоздких предметов мебели.

По другим параметрам винтовые лестницы обладают несомненными преимуществами:

  • Не отнимают много свободного места благодаря конструктивным особенностям.
  • Модель, изготовленная из качественных материалов, обладает хорошими эксплуатационными характеристиками, компактностью.
  • По ценовой доступности винтовые конструкции более привлекательные для среднестатистических потребителей.
  • Опорные ступени, основная стойка, перила обладают требуемой устойчивостью, прочностью, выдерживают нагрузки.
  • Винтовую модель лестницы можно установить в любой комнате – в центре, у стены, перед входной дверью, у большого окна на террасу.
  • В художественно-дизайнерском плане изделия считаются наиболее выразительными из лестничных систем.
  • Некоторые варианты лестниц можно приобрести в разобранном виде, чтобы не оплачивать услуги мастеров по установке.
  • Универсальное назначение определяет широкую применяемость винтовых систем в частных домовладениях.

Спиралевидная лестница на второй этаж – это вспомогательный ход, обеспечивающий простой подъем на любой верхний ярус, включая чердачное помещение, мансарду. Использование круговых моделей выгодно подчеркивает интерьерный дизайн, вызывает восторг у окружающих.

Главное преимущество винтовых систем – экономия свободного места, возможность монтажа в условиях ограниченного пространства небольших помещений.

Виды конструкций

Винтовые лестницы на второй этаж можно классифицировать по различным признакам на несколько видов: по характеру расположения ступеней, материалу изготовления, форме. Они могут быть с перилами и без них, оснащаться массивными ступенями или очень маленькими и легкими приступками. Иногда для лестниц используют тетиву – специальное ограждение, которое может помочь при установке ступеней.

Основным требованием является наличие мощного стержня-опоры, к которому крепится вся конструкция. Он должен быть установлен четко по уровню, надежно закреплен, чтобы готовая система была строго вертикальной.

Наиболее значимый параметр при выборе является способ крепления забежных ступеней:

  • простая модель с клинообразными ступенями – элементы широким концом упираются на смежные стены по периметру, а узким – на опорные стойки;
  • консольный тип монтажа забежных ступеней – из главной опоры винтовой конструкции выступают фрагменты лестничной системы, закрепленные на стержне, возможен монтаж в центре помещения;
  • модели без опорного столба – монтаж ступеней выполняется в оформленные по спирали тетивы, которые одновременно выполняют роль несущих перил, это сложная система;
  • изделия с центральной стойкой – назначение опоры состоит в удерживании лестницы, каждая ступенька «обходит» стержень спирально, проступи прочно закреплены на опоре.
Четыре основных вида конструкции

Перед выбором нужно определиться и с формой изделия. Винтовые системы на второй этаж бывают круглыми (спиральными) и многоугольными (квадратными). Если монтаж выполняется у стены, можно установить модель многоугольной формы – хорошая экономия пространства. В центральной части помещения устанавливают изделия спиральной формы.

Все варианты винтовых лестничных систем условно классифицируют на стационарные и модульные. Лестницы стационарного типа на второй этаж преимущественно выполняют под заказ, чтобы учесть архитектурные особенности помещения.

Модульные изделия выпускают в готовом варианте, после доставки лестницу нужно собрать на месте. Преимущество – возможность демонтажа без повреждения фрагментов лестничной системы.

Модульный тип лестницы более легкий на вид

На видео: установка модульной лестницы своими руками.

Варианты винтовых лестниц на второй этаж

Чтобы обеспечить свободу и безопасность подъема на верхний ярус, винтовые лестницы для второго этажа должны отвечать определенным требованиям. Ширина ступеней будет комфортной и безопасной, если размер проступи не меньше 200 мм. Каждый фрагмент должен быть надежно зафиксирован, а лестница – четко выдержанной в вертикальной и горизонтальной плоскости.

Благодаря приемлемой стоимости и простоте монтажа винтовые системы пользуются широким спросом потребителей. Дополнительное преимущество относительно таких лестниц – минимальное давление опоры на пол, возможность интересно обыграть интерьер.

Эконом класса

Готовые лестницы на второй этаж спиральной формы можно приобрести у производителей продукции. Изделия эконом класса стоят недорого, полностью соответствуют требованиям безопасности, продаются в разобранном виде как модульные конструкции. В комплекте обязательно должны быть схема сборки и инструкция.

Компактная модель круглой лестницы выполняет функциональное назначение и обладает хорошими декоративными свойствами.

Особенности лестниц эконом класса:

  • высокое качество материала изготовления – металл, дерево;
  • вариативная стоимость, определяемая брендом-производителем;
  • модели на заказ изготавливают по индивидуальным проектам;
  • изделия не уступают дорогим лестницам по гамме и декору;
  • простую конструкцию легко установить самостоятельно.

Круговую лестницу можно сделать своими руками. Для этого требуется предварительно выполнить расчеты, составить чертеж и подготовить нужные инструменты, материалы. Но если с самостоятельным конструированием возникают трудности, лучше обратиться к специалистам. Главное требование, которому должна соответствовать винтовая модель эконом класса, – надежность и безопасность подъема/спуска.

На видео: супер дешёвая лестница для дачного дома.

Для маленьких проемов

Владельцы частных домов сталкиваются с проблемой размещения винтовых лестниц в ограниченном пространстве. Несмотря на компактные габариты лестниц, бывает трудно установить выбранную модель в небольшом помещении так, чтобы конструкция вписалась в маленький проем на втором этаже.

Условно можно разделить проемы на три основные категории:

  • минимальные (935х650 мм) – допускается монтаж только чердачной лестницы или стремянки, никаких спиралевидных моделей установить на практике не получится;

  • небольшие (1200х900 мм) – можно установить малогабаритную конструкцию с углом поворота до 70-90 градусов, но ею нельзя пользоваться постоянно;

  • узкие (2300х800 мм) – идеально подходит монтаж компактной винтовой лестницы любой формы и характера крепления ступеней.

В проемы, которые больше указанных размеров, можно монтировать маршевые лестницы, если позволяют габариты помещения. Важно учитывать форму проема на второй этаж – прямоугольная, круглая, полукруглая. Спиральные модели для монтажа в круглое/полукруглое отверстие должны иметь гнутые фрагменты.

Если проем на второй этаж имеет нестандартную форму (трапеция, многогранник, овал), рекомендуется выбирать винтовую лестницу на чердак под заказ. Специалисты примут во внимание нюансы места установки спиралевидных конструкций и заложат нужные размеры в индивидуальный проект.

Квадратные

Словосочетание «квадратная винтовая» не совсем корректное и может ввести в заблуждение. Лестница может быть квадратная по форме, но в ней не сохраняется строгая геометрия. Такая конструкция на второй этаж или чердак выполнена с поворотом под углом и не содержит гнутые элементы. Это нестандартное решение для ограниченного пространства.

Монтаж выполняется вдоль стены с опорой ступеней по периметру и на основной стержень. По форме лестница напоминает «неправильную змейку».

Особенности винтовой модели квадратного типа:

  • хорошо помещается в узком небольшом пространстве;
  • отличается простотой сборки и легкостью монтажа;
  • гармонирует с различными интерьерными стилями;
  • может быть основной или вспомогательной конструкцией;
  • ширина проступи по линии движения – от 200 мм;
  • угол крутизны зависит от свободного пространства;
  • хорошо воспринимает оказываемую нагрузку;
  • отличается компактными габаритами, небольшим весом.

Квадратная винтовая лестница – тандем спиральной и маршевой конструкции. Ее актуально использовать в узких помещениях или в комнатах, дизайн которых исключает плавные линии и обтекаемые формы. Проектирование модели может выполняться на стадии строительства домов и коттеджей или для готовых помещений. Небольшие экземпляры можно успешно установить на даче.

Изделия уступают по площади прямым маршевым системам и аккуратно вписываются в местах установки, где монтаж других конструкций невозможен технически.

Размеры

Чтобы по винтовой лестнице было удобно подниматься и спускаться, габариты изделия должны соответствовать принятым типоразмерам. Возможно изготовление лестниц по индивидуальному чертежу, а также самостоятельное изготовление.

Стандартные размеры для винтовой лестницы включают следующие параметры:

  • Оптимальная ширина ступеней в центральной части – 200 мм, на расстоянии 150 мм от опорного стержня – не менее 100 мм.

  • Длина ступеней варьируется, минимальный размер – 600 мм при диаметре лестницы 1400 мм, 800 мм – диаметр 2000 мм.
  • Стандартный проем в перекрытии под установку винтовой модели в диаметре составляет 2000 мм.

  • Для прохода человека ширина и высота конструкции должна обеспечивать свободу подъема на следующий виток спирали.

  • Стандартный диаметр основной металлической опоры из толстостенной трубы – 50 мм.
  • Оптимальное расстояние между поручнем и кромкой проема – не менее 100 мм.

Расчет размеров лестницы должен быть точным, чтобы обеспечить требуемую прочность и жесткость. Имеет значение крутизна ступеней – при более развернутом угле поворота по лестнице легче подниматься.

Перила – обязательный атрибут винтовой модели. Экземпляры без перил не обеспечивают требуемую безопасность подъема/спуска.

По материалу

Одно из условий долговечного использования лестниц на второй этаж – качество материала, монтажной фурнитуры и декоративных аксессуаров. Производители предлагают лестницы, выполненные из массива дерева, металла, бетона, стекла, чугуна.

Монолитные бетонные лестницы сложно вписать в обстановку помещения, поскольку они обладают визуальной тяжеловесностью, смотрятся строго и холодно. Что касается лестниц из стекла, то они смотрятся выигрышно, зрительно не «отбирают» свободное пространство. Наибольшую популярность получили деревянные, металлические и чугунные системы, каждая обладает своими характеристиками, плюсами и недостатками.

Деревянные

Установка винтовых лестниц из массива дерева – оптимальный вариант монтажа в доме, коттедже, на даче. Материал излучает приятное тепло, выигрышно смотрится в интерьере, обладает требуемой прочностью и долговечностью. Дерево хорошо поддается обработке, поэтому из разных пород древесины получаются интересные экземпляры с эффектным декором.

Преимущества деревянных винтовых лестниц:

  • экологическая чистота материала;
  • минимальные габариты для монтажа конструкции;
  • многообразие форм и привлекательная текстура;
  • высокая прочность, хороший срок эксплуатации при должной обработке;
  • небольшой вес, компактные размеры, высокая максимальная нагрузка на ступени;
  • можно удачно комбинировать металлические опоры с деревянными фрагментами.

Единственный недостаток лестниц из дерева – они подвержены воздействию влаги и перепадам температуры. Поэтому перед монтажом изделие должно быть обработано антисептиками, покрыто лаком в несколько слоев, чтобы избежать истирания поверхности.

Металлические

Лестницы из металла обладают наибольшей прочностью и сроком эксплуатации. При этом металл хорошо комбинируется с другими материалами (будь то дерево, камень или стекло), ему можно придавать различные формы. Поверхность металла можно окрашивать в любой оттенок, поэтому не возникает проблем с выбором по цвету.

К преимуществам металлических винтовых лестниц относятся:

  • многообразие форм и расцветок, комбинированные варианты;
  • высокая прочность, надежность конструкции и опоры;
  • привлекательное декоративное оформление, все типы установки;
  • большой срок эксплуатации, гармоничность в интерьерном дизайне;
  • использование для отделки красивых кованных фрагментов;
  • высокая устойчивость за счет использования жестких опор.

Система металлической винтовой лестницы интересно смотрится в помещении, ее можно использовать в качестве внутренней и наружной, основной и вспомогательной конструкции.

По сравнению с классической маршевой моделью металлическая винтовая система смотрится невесомо, зрительно не нагружает пространство.

Чугунные

Модели, изготовленные из чугуна – это эксклюзивные лестницы на второй этаж. Каждая конструкция оригинальна, поскольку для производства изделия предварительно готовят литьевую форму. Уникальная особенность чугунных изделий – возможность реализовать сложные ажурные узоры, изящные линии.

Несмотря на дороговизну материала, продолжительность технологического процесса производства, чугунные лестницы пользуются спросом, относятся к разряду элитных моделей.

Особенности и преимущества винтовых изделий из чугуна:

  • неповторимость дизайнерских решений, сложный декор;
  • высокая прочность и износостойкость, антикоррозийность;
  • продолжительный срок эксплуатации, жесткость, надежность;
  • эстетическая привлекательность, универсальное назначение;
  • реализация интересных элементов – балясины, столбы, перила.

Модная конструкция из чугуна выделяется среди ассортимента лестниц неповторимыми линиями, эксклюзивным дизайном, безупречным качеством. На современном рынке активным спросом пользуются европейские экземпляры (Италия). В некоторых дизайнерских проектах интерьер разрабатывается специально под установки элитных чугунных лестниц.

Винтовые лестничные конструкции – удачное решение для любого частного дома. Они обладают требуемой функциональностью, долговечностью, декоративной привлекательностью. Чтобы сделать подъем и спуск комфортным и безопасным, нужно выбирать качественные модели и проверять надежность конструкции в процессе монтажа.

Сборка винтовой лестницы из фанеры своими руками (1 видео)

Интересные решения (52 фото)

Самые лучшие посты

Винтовая лестница своими руками + фото, чертежи, видео

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

  • материалу, используемому для строительства системы;
  • эстетическим характеристикам;
  • форме;
  • месту установки;
  • конструкции перил;
  • размерам;
  • стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

  • входные;
  • межэтажные;
  • подсобные;
  • подвальные;
  • мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

  • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
  • модульные либо сборные конструкции;
  • системы на кронштейнах, больцах, косоурах;
  • трансформеры и переносные конструкции;
  • внутренние либо наружные системы;
  • прикрученные к стене лестничные марши либо отдельно расположенные;
  • со ступенями открытого или закрытого типа;
  • с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

  • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
  • W1- ширина проступи;
  • W2-ширина заготовки;
  • α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

  1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
  2. Неудобство подъема мебели.
  3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

  • криволинейные;
  • полуоборотные;
  • четверть оборотные;
  • изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

  • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
  • выбирается место размещения основного стержня, крепится нижний опорный фланец;
  • первая ступень крепится к полу, она входит во фланец;
  • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
  • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
  • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
  • вверху закрепляют опорный стержень;
  • подбирают и устанавливают поручни и защитные ограждения.



Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

  1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
  2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
  3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
  4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

варианты конструкций для монтажа своими руками (фото и видео)

Винтовыми лестницами называются конструкции, все ступени которых являются забежными. Иногда такие конструкции являются единственным возможным решением. К примеру, винтовые лестницы на второй этаж могут быть установлены в помещениях, в которых не остается места для других типов лестниц.

Винтовая лестница

Общие сведения

Типы винтовых лестниц

Существуют различные варианты винтовых лестниц:

  • Ступени консольно устанавливался на центральную стойку.
  • Ступени крепятся к гнутым тетивам и перилам при помощи больц.
  • Ступени консольно защемляются на опорном столбе.
  • Ступени крепятся одновременно к опорному столбу и к стенам окружающим конструкцию. В этом случае строится специальный колодец.

Обычно, даже если используются гнутые тетивы или больца лестницы, проступи одной стороной крепятся к центральной опоре. При этом они устанавливаются радиально, образуя таким образом винт.

Достоинства

Как правило, винтовая конструкция занимает в полтора раза меньше места, чем обычная прямая. Радиус окружности формирует длина проступи. Помимо компактности, такие конструкции имеют и другие достоинства. В частности, они смотрятся очень необычно и оригинально, поэтому могут стать украшением интерьера.

Лестница с горкой

Совет!
Если проявить креативность при проектировании конструкции, то можно получить неожиданный и очень интересный результат.
К примеру, винтовая лестница с горкой может служить не только средством подъема на второй этаж, но еще и развлечением для вашего ребенка.

При этом, стоимость винтовой лестницы значительно ниже, чем конструкций других типов. Поэтому они являются отличным вариантом для подъема на мансардный этаж. Однако, наряду с достоинствами имеются и некоторые изъяны.

Недостатки

При всей своей красоте и компактности, такие конструкции не очень удобные. В частности, они не позволяют транспортировать груз, за исключением более габаритных конструкций, в которых применяются гнутые тетивы, но в таком случае занимаемая площадь сильно увеличивается.

Частое «кружение» в течение дня может утомить и вызывать раздражение. Кроме того, такие лестницы довольно сложно изготовить своими руками.

Виды винтовых лестниц

С опорой поступей на консоль

Это наиболее распространенный вид конструкций. Несущим элементом в данном случае является исключительно центральная опора. Чаще всего – это толстостенная труба, диаметр которой должен быть не менее 50 мм.

Консольная конструкция

Если посмотреть на изделие в разрезе, то окажется, что ступени для винтовой лестницы и труба чередуются. Это связано с тем, что проступи с узкой стороны имеют отверстие, которыми они насаживаются на стойку, а между ними расположена втулка из трубы более толстого диаметра, чем стойка. Если ступени металлические, то обычно их каркас приваривается к втулкам.

В отличие от вышеописанных конструкций, эту не так сложно выполнить самостоятельно. Как собрать винтовую лестницу с опорой проступей на консоль мы рассмотрим ниже.

С опорой на перила и тетивы

Данный вид изделий вообще не имеет опорного столба. Конструкция смотрится очень красиво и необычно, однако изготовить ее крайне сложно. Ступени изделия крепятся к тетивам, завернутым в спирали.

Конструкция с несущей тетивой

Сделать такую лестницу самостоятельно в домашних условиях практически невозможно. Это связано необходимостью наличия специального оборудования и опыта.

С защемлением проступей в опоре

Этот тип конструкции схожий с консольным, однако, ступени вставляются в прорези, сделанные в опоре, а не надеваются на нее. Как и все предыдущие типы лестниц, она не требует наличие стен по периметру. Чаще всего, в ее основе лежит монолитный опорный столб.

Конструкция с защемлением проступей

С креплением ступеней к опоре и стенам

Данный вид лестницы требует возведение специального колодца, что усложняет процесс изготовления конструкции. Но за то, такое изделие отличается надежностью. Кроме того, имеется возможность сделать длинные и широкие ступени, что делает передвижение более комфортным.

Конечно, в частном строительстве не имеет смысла заниматься подобным строительством. К тому же изделие получится очень громоздкой.

Материал

Винтовые лестничные конструкции бывают металлическими, деревянными и бетонными. Каждый материал, как обычно, имеет свои преимущества и недостатки. Поэтому рассмотрим особенности каждого из них.

Металлические

Металлические конструкции довольно легкие при сборке, безопасные и достаточно удобные в использовании. Чаще всего такие конструкции имеют деревянные проступи, которые крепятся на металлический каркас.

Металлическая винтовая лестница

Для наружных конструкций проступи также вываривают из металла. Чаще всего их делают из прутьев арматуры.

В последнее время все большую популярность набираю готовые металлические изделия, особенно винтовые китайские лестницы, так как отличаются невысокой ценой. Они продаются набором, который собирается на объекте как конструктор, что очень удобно.

Правда, сколько стоит винтовая лестница такого типа,сказать довольно сложно. Все зависит от качества материала, а также размеров самой конструкции. Такие «конструкторы» можно порекомендовать тем домовладельцам, которые не уверены, что смогут сделать лестницу самостоятельно.

Деревянные

При изготовлении лестниц из дерева используются только твердые породы древесины – бук, дуб или ясень. Правда, иногда используются и сосна, не смотря на то, что считается полутвердой. Главным ее преимуществом является невысокая цена.

На фото — деревянная конструкция

Деревянные лестницы обычно устанавливают внутри домов. Принцип изготовления полностью соответствует металлическим конструкциям, за исключением некоторых элементов крепления.

Бытует мнение, что деревянная лестница менее надежная и долговечная. Однако, если при изготовлении использовалась твердая, качественная древесина, то изделие получится очень долговечным.

Кроме того, дерево, как известно, способно придавать помещению особый уют. Поэтому деревянная винтовая лестница на второй этаж может стать еще и естественным украшением дома.

Бетонные

Монолитные бетонные изделия обладают целым рядом достоинств:

  • Не имеют элементов, которые под воздействием динамических нагрузок начинают расшатываться.
  • Не издают негативные скрипящие звуки, даже если сверху облицованы деревом.
  • Не подвержены возгоранию.
  • Позволяют воплотить практические любые дизайнерские задумки. Лестницы могут быть как квадратно, так и кругло-винтовыми. Кроме того, существует масса вариантов облицовки, что обеспечивает хорошую сочетаемость с другими отделочными материалами.

При этом бетонные конструкции не слишком сложные в изготовлении. Основной вопрос сводится к тому, как выставить опалубку для винтовой лестницы? Этот процесс также не представляет особой сложности, однако требует определенного опыта.

Бетонная конструкция

Совет!
Чтобы визуально избавиться от громоздкости монолитной лестницы, ее можно обшить деревом и использовать аккуратные, утонченные перила.

Материалом для опалубки служит обычно фанера или тонкая обрезная доска. При этом необходимо использовать многочисленные опоры и брусья, чтобы опалубка могла выдержать вес бетона. Конечно, у таких изделий имеются и некоторые недостатки, в первую очередь это – вес и громоздкость.

Видео в этой статье демонстрирует процесс изготовления бетонной конструкции.

Изготовление и сборка винтовой лестницы

Правила изготовления

Прежде чем приступить к расчету и изготовлению лестницы, необходимо ознакомиться с основными нормами и рекомендациями специалистов. Это позволит получить комфортное и безопасное изделие.

Заключаются они в следующих пунктах:

  • От подступенков лучше отказаться. Это позволит безопасно подниматься людям с большим размером ноги, а также предотвратит соскальзывание при случайном шаге на узкую часть проступи.
  • Ступени для винтовых лестниц на средней линии движения должны быть не менее 20 см.
  • Опорная стойка должна быть не менее 50 мм в диаметре. Только в таком случае конструкция будет безопасной.
  • Между витками лестницы расстояние должно быть не менее двух метров, чтобы не приходилось наклоняться при прохождении над следующим витком.
  • Каждый полный поворот должен содержать не менее двенадцати ступеней.
  • Длина ступеней должна составлять не менее 0,8м

Расчет

Чтобы конструкция получилась удобной и безопасной, необходимо правильно выполнить расчеты. В качестве примера возьмем деревянную лестницу высотой 3м, со стандартной длиной ступени 0,9 м. Конструкция будет располагаться на центральной стойке диаметром 0,05 м.

Графическое построение лестницы

Расчет выполняется в следующем порядке:

  • В первую очередь необходимо вычислить общий диаметр изделия. Для этого надо сложить две длины ступеней и прибавить диаметр стойки. В результате получается такой расчет: 2*0,9+0,05=1,85м.
  • Затем надо найти еще одну величину – радиус линии движения. Для этого к длине ступеней прибавим радиус стойки и разделим результат на два — (0,9+0,05)/2=0,47м.
  • Далее надо определить количество ступеней на один виток. Для этого длину окружности траектории движения разделим на среднюю глубину ступени: 2*3,14*0,575/0,2=18,055~18 ступеней.
  • Теперь надо определить высоту одной ступени. Для этого следует высоту одного витка разделить на количество ступеней: 2/18=0,11м. Теперь можно разделить высоту конструкции на высоту одной ступени, что позволит узнать, сколько ступеней будет иметь лестница: 3/0,11=27,3. Округлив полученное значение, получаем 27 ступеней.

Изготовление лестницы

Конечно, купить готовое изделие и собрать его гораздо проще, чем делать все самому. Однако, стоимость винтовых лестниц на рынке многих заставляет взяться за самостоятельное их изготовление.

Кроме того, удовольствие, которые вы получите при подъеме по собственноручно изготовленной лестнице не купить ни за какие деньги.

Совет!
Проступи можно приобрести готовые, после подогнать их под необходимые размеры.

Устройство лестницы

Обратите внимание!
При монтаже не забывайте, что от качества работы зависит безопасность всей вашей семьи.
Пренебрежение правилами может закончиться трагически!

Краткая инструкция по изготовлению выглядит следующим образом:

  • Начать изготовление можно со ступеней. Массив дерева необходимо разметить в соответствии с расчетами и аккуратно выпилить. С узкой их стороны следует сделать отверстие, равное диаметру стойки.
  • Затем надо сделать втулки, длина которых будет соответствовать диаметру стойки.
  • Стойка бетонируется и на нее нанизываются ступени, а между ними устанавливаются втулки.
  • Ступени устанавливаются в нужном положении и скрепляются между собой стойками.
  • Последняя ступень крепится к перекрытию, а на стойку надевается декоративная крышка или навинчивается гайка.
  • Затем осуществляется отделка конструкции. Вариантов отделки существует масса, все зависит от вашего вкуса и интерьера помещения.

Совет!
Чтобы избежать деформации дерева в местах крепления, между втулками и ступенями следует подкладывать широкую металлическую шайбу.

Вывод

Невзирая на то, многими своими качествами винтовые лестничные конструкции проигрывают прямым конструкциям, на практике они получили широкое применение. К тому же, домашним умельцам такие лестничные конструкции позволяют отойти от типовых проектов и выразить свою оригинальность мышления и подчеркнуть индивидуальность.

Винтовая лестница своими руками - попробуйте собственные силы!

Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

Винтовая лестница своими руками

Винтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

  • Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
  • В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.
Одно из главных преимуществ винтовой лестницы — экономия площади
  • Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
  • Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
  • Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

  • Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
  • Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Типовое разнообразие винтовых лестниц

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.

  • Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.
Часть ступеней может крепиться к стене здания
  • На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.
Ступени жестко крепятся на центральной стойке
  • В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.
Вариант вообще без центральной стойки — с гнутыми тетивами
  • В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.
Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие —  более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Узнайте, какую систему подсветки лестницы лучше выбрать, из нашей новой статьи.

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

Общая типовая конструкция лестницы

1 — Ступени лестницы.

2 — Завершающая верхняя площадка конструкции.

3 — Опорный для поручней и балюстрады столб.

4 — Центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 — Составляющие центральный столб цилиндры.

6 — Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 — Перемычки.

8 — Винтообразный поручень

9 — Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

Варианты крепления деталей и узлов между собой
  • Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.

  • Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
  • Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
  • Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.
Видео: сборная модульная винтовая лестница «Мечта»

Цены на различные элементы лестниц

Элементы лестниц

Важные нюансы при расчетах, изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

  • Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
  • Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
  • На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
  • Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
  • Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900  мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 × 2) + 300 = 2100 мм

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диаметром в 2100 в масштабе 1:10, получится 210 мм.

В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице. Радиус второй окружности будет равен сумме радиусов опорной центральной стойки и ширины лестницы, разделенной пополам.

(900 + 150) : 2 = 575 мм

Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.

Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.

(2 × 3,14 × 575) : 250 = 14,44 шт.

В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.

Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм. Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается

1900 + 100 + 30 = 2030 мм

Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:

2030 : 15 = 135,33 ≈ 135 мм

Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.

2700 : 135 = 20 ступенек.

Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота, или опишет полный виток и плюс еще 120 градусов.

Воспользуйтесь калькулятором расчета размеров забежной или винтовой лестницы с описанием.

Изготовление деталей конструкции
Опорный столб

Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.

Очень часто в качестве центральной стойки используется металлическая труба

К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.

К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.

Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.

Диаметр стойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов — от 150 до 500 мм и даже иногда больше.

Изготовление ступеней

Для изготовления ступеней чаще всего выбирается дерево с плотной структурой — бук или дуб, но нередко используются и другие породы. Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.

  • Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
  • Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может, постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.
Склеивание бруса в единую панель и разметка ступеней

Воспользуйтесь калькулятором расчёта ступеней лестницы с пояснениями.

Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину, равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.

  • Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
  • Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.

Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов. Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.

  • Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
  • Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.

Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.

Верхняя ступенька имеет свои особенности

Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.

  • После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
  • Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.

Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.

Разметка готовых ступенек для вырезки монтажных пазов

Читайте статью, как оформить пространство под лестницей самостоятельно с подробными описаниями действий.

Изготовление стоек и балясин

Далее, проводится разметка и высверливание или выпиливание отверстий или пазов нужного размера или формы под установку балясин.

  • Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.
Балясины можно выточить самостоятельно или приобрести уже готовыми
  • Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени — это также необходимо для того, чтобы исключить риск проворачивания ступени на опорной трубе.
  • Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов, сделанных в нижней части балясин, на половину их сечения.

Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже.

Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.

Перила лестницы

Отлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь:

— выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;

— выпиливание перил из склеенных между собой брусков;

— склеивание элемента из тонкого деревянного шпона.

Изготовление гнутых деревянных поручней — задача для настоящих мастеров

Для изготовления перил потребуется не только соответствующий материал, но и инструмент, который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.

Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более, без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе — лестниц и комплектующих к ним.

Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.

Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.

Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил — это комбинированный, то есть сделанный из металла и пластика.

Однако, какой бы вид перил ни был  выбран, его установка и закрепление происходит в последнюю очередь.

Как производится монтаж
  • Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.
Если лестница будет опираться на стену, то это сразу учитывается при разметке места монтажа

Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.

  • Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.
Определение центров — на потолке и на полу
  • Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
  • Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.
Вырезание отверстия в потолке и его отделка
  • Следующим этапом идет установка опорной стойки, если она будет монолитной.

Если используются готовые комплекты винтовых лестниц, то их сборные детали — опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.

Примерная схема такой сборки представлена выше.

Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.

  • Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах.

Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное — подготовить нужное количество брусков требуемых размеров.

  • Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
  • Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.
Верхняя ступень обычно заходит на поверхность пола второго этажа
  • Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.

Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.

Установка и подгонка балясин и стоек

Когда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.

  • Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.
Можно крепить и на гвозди, но лучше воспользоваться саморезами

Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.

  • Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.
Нередко снаружи конструкцию лестницы прикрывают широким витым плинтусом

Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.

Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе — сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.

При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс квалифицированному мастеру. В крайнем случае, можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.

Видео: проведение монтажа готового комплекта винтовой лестницы

Металлическая винтовая лестница Фотогалерея

1.
Диаметр 5'0 дюймов КОД Металлический комплект

2.
Диаметр 5'0 дюймов КОД Алюминиевый комплект

3.
Диаметр 5'0 дюймов КОД Алюминиевый комплект

4.
Металлический комплект для диаметра 5'0 дюймов

5.
Металлический комплект для диаметра 5'0 дюймов

6.
Металлический комплект для диаметра 5'0 дюймов

7.
Диаметр 5'0 дюймов КОД Алюминиевый комплект

8 .
Диаметр 5 футов 0 дюймов КОД Алюминиевый комплект

9.
Металлический комплект КОД диаметра 6 футов

10.
Металлический комплект для диаметра 6'0 дюймов

11.
Металлический набор для диаметра 6'0 дюймов

12.
Металлический комплект для диаметра 5'0 дюймов

13.
Металлический набор для диаметра 5'0 дюймов

14.
Диаметр 5'0 "КОД Металлический комплект

15.
Металлический КОД диаметром 5'0"

16.
Металлический набор КОД диаметром 5'0 дюймов

17.
Металлический КОД диаметром 6'0 дюймов

18.
Диаметр 5'0 дюймов КОД Металлический комплект

19. Комплект плавающей прямой лестницы серии 45

20.
Серия 45 Плавающая прямая лестница

21.
Металлический комплект диаметром 3 фута 6 дюймов

22.
Многоэтажный металлический комплект диаметром 4 фута 6 дюймов

23.
Многоэтажный металлический комплект диаметром 5 футов 0 дюймов

24.
Стандартный металлический комплект диаметром 5 футов 6 дюймов

25.
Металлический комплект диаметром 5 футов 6 дюймов КОД

26.
Стандартный металлический комплект диаметром 6 футов 0 дюймов

27.
Металлический комплект Combination-5

28.
Диаметр 6 футов 0 дюймов КОД Металлический комплект

29.
Series 42 Комплект для плавающей лестницы

30.
Комплект с половиной оборота диаметром 5 футов 6 дюймов

31.
Металлический комплект с диаметром 5 футов 0 дюймов

32.
Диаметр 5 футов 0 дюймов КОД Металлический комплект

33 .
Многоэтажный металлический комплект диаметром 5 футов 0 дюймов

34.
Металлический комплект диаметром 4 фута 0 дюймов

35.
Диаметр 5 футов 0 дюймов КОД Металлический комплект

36.
Лестница с кодом диаметра 5 футов 0 дюймов комплект

37.
Диаметр 5 футов 0 дюймов КОД Металлический комплект

38.
Стандартный металлический комплект диаметром 7 футов 0 дюймов

39.
Диаметр 5 футов 0 дюймов КОД Металлический комплект

40.
Многолинейный комплект из нержавеющей стали диаметром 5 футов 0 дюймов

41.
Диаметр 5 футов 0 дюймов КОД Металлический комплект

42.
Диаметр 5 футов 0 дюймов Металл Комплект

43.
Диаметр 5 футов 3 дюйма Архитектурная серия

44.
Металлическая лестница стандартного диаметра 7 футов

45.
Диаметр 5 футов 6 дюймов КОД Алюминиевый комплект

46.
Диаметр 5 футов КОД Алюминиевый комплект

47.
Диаметр 5'0 дюймов КОД Алюминиевый комплект

48.
Диаметр 5'0 "КОД Алюминиевый комплект

49.
Стандартный металлический комплект диаметром 4'6"

50.
Стандартный металлический комплект диаметром 4'0 "

51.
Диаметр 5'0" КОД Металлический комплект

52.
Диаметр 5 футов 0 дюймов КОД Металлический комплект

53.
Стандартный комплект алюминия диаметром 6 футов 6 дюймов

54. Комплект плавающей лестницы серии 42

55.
Диаметр 5 футов 0 дюймов КОД Алюминий

56.
Стандартный металлический комплект диаметром 4'0 дюймов

57.
Стандартный металлический комплект диаметром 7 дюймов 0 дюймов

next arrow ×

с прилагаемыми алюминиевыми поручнями 1 1/4 дюйма и тройными промежуточными шпинделями. Черное глянцевое порошковое покрытие с рельефными стальными пластинами с ромбовидным рисунком, сплошными рукавами и защитной задней кромкой вверх.

prev arrow next arrow ×

с алюминиевым поручнем 1 1/4 дюйма и тройными промежуточными шпинделями. Матово-черное порошковое покрытие с дополнительными покрытиями протектора Trex, сплошными рукавами и защитной задней кромкой вверх. (Изображение 1 из 2)

prev arrow next arrow ×

с прилагаемым алюминиевым поручнем 1 1/4 дюйма и тройными промежуточными шпинделями.Матово-черное порошковое покрытие с дополнительными покрытиями протектора Trex, сплошными рукавами и защитной задней кромкой вверх. Расположен в Виннвуде, штат Пенсильвания (Изображение 2 из 2)

prev arrow next arrow ×

с дополнительными дубовыми ступенями, многолинейными перилами из нержавеющей стали, дубовыми поручнями, порошковым покрытием из нержавеющей стали, предохранительной задней кромкой вверх и сплошными рукавами. (Ступени и поручень окрашены владельцем) Расположен в Стоун-Харборе, штат Нью-Джерси

prev arrow next arrow ×

с дополнительными дубовыми ступенями, многорядными перилами из нержавеющей стали, дубовыми поручнями, порошковым покрытием из нержавеющей стали и непрерывными рукавами.(Ступени и поручень окрашены владельцем)

prev arrow next arrow ×

с дополнительными дубовыми ступенями, многолинейными перилами из нержавеющей стали, дубовыми поручнями, порошковым покрытием из нержавеющей стали, предохранительной задней кромкой и сплошными рукавами. (Ступени и поручень окрашены владельцем) Расположен в Стоун-Харборе, штат Нью-Джерси

prev arrow next arrow ×

с прилагаемыми алюминиевыми поручнями 1 1/4 дюйма и тройными промежуточными шпинделями. Дополнительные покрытия протектора Trex, порошковое покрытие Custom Fire Engine Red, и посадка специальной формы.(Изображение 1 из 2)

prev arrow next arrow ×

с прилагаемыми алюминиевыми поручнями 1 1/4 дюйма и тройными промежуточными шпинделями. Дополнительные покрытия протектора Trex, порошковое покрытие Custom Fire Engine Red и посадочная площадка специальной формы (Рисунок 2). из 2)

prev arrow next arrow ×

с включенными тройными промежуточными шпинделями. Дополнительные поручни из массива дуба, покрытие ступеней из дуба, сплошные рукава, задняя кромка безопасности вверх и отделка белым порошковым покрытием. Расположен в Нью-Джерси (Изображение 1 из 3 )

предыдущая стрелка следующая стрелка ×

с включенными тройными промежуточными шпинделями.Дополнительные поручни из массива дуба, покрытие ступеней из дуба, сплошные рукава, безопасная задняя кромка вверх и отделка белым порошковым покрытием. Расположен в Нью-Джерси (изображение 2 из 3)

prev arrow next arrow ×

с включенными тройными промежуточными шпинделями. Дополнительные поручни из массива дуба, покрытие ступеней из дуба, сплошные рукава, безопасная задняя кромка вверх и белое порошковое покрытие. Расположен в Нью-Джерси (Изображение 3 из 3)

prev arrow next arrow ×

с прилагаемым поручнем из алюминиевой трубы 1 1/4 дюйма и тройными промежуточными шпинделями.Дополнительные сплошные рукава, рельефные ступени из стальных пластин с ромбовидным рисунком, задняя кромка безопасности и дополнительная посадочная направляющая. Расположен в Chickie's & Petes в Филадельфии, штат Пенсильвания. (Изображение 1 из 3)

prev arrow next arrow ×

с прилагаемым поручнем из алюминиевой трубки 1 1/4 дюйма и тройными промежуточными шпинделями. Дополнительные сплошные втулки, стальные пластины с ромбовидным узором , задняя кромка безопасности и дополнительная посадочная направляющая. Находится в Chickie's & Petes в Филадельфии, штат Пенсильвания (Изображение 2 из 3)

prev arrow next arrow ×

с прилагаемыми алюминиевыми трубчатыми поручнями 1 1/4 дюйма и тройными промежуточными шпинделями .Дополнительные сплошные рукава, рельефные ступени из стальных пластин с ромбовидным рисунком, задняя кромка безопасности и дополнительная посадочная направляющая. Расположен в Chickie's & Petes в Филадельфии, штат Пенсильвания. (Изображение 3 из 3)

prev arrow next arrow ×

с прилагаемым поручнем из алюминиевой трубы 1 1/4 дюйма и тройными промежуточными шпинделями. Дополнительная многорядная система перил из нержавеющей стали, приподнятая ступени из стальных листов с ромбовидным рисунком, площадка особой формы и дополнительный балконный поручень. Расположен в Голливуде, Калифорния (Изображение 1 из 2)

prev arrow next arrow ×

с прилагаемыми алюминиевыми трубчатыми поручнями 1 1/4 дюйма и тройными промежуточными шпинделями .Дополнительная многорядная система перил из нержавеющей стали, рельефные ступени из стальных пластин с ромбовидным рисунком, площадка особой формы и дополнительный балконный поручень. Расположен в Голливуде, Калифорния (Изображение 2 из 2).

prev arrow next arrow ×

Металлический комплект CODE диаметром 6'0 дюймов с фрезерной отделкой, ступеньками из алмазных пластин со вставками из решетчатых решеток и индивидуальной посадкой под углом 90 градусов.

prev arrow next arrow ×

с прилагаемым поручнем из алюминиевой трубы 1 1/4 ", тройным между шпинделями. Дополнительный балконный поручень.

prev arrow next arrow ×

с опциональными дубовыми ступенями, многорядными шпинделями, дубовыми поручнями и перилами колодцев с дубовыми верхушками.Расположен в Южной Филадельфии.

prev arrow next arrow ×

с опциональными дубовыми ступенями, многорядными шпинделями, дубовыми поручнями и перилами колодцев с дубовыми верхушками.

prev arrow next arrow ×

Металлический комплект диаметром 3 фута 6 дюймов с дополнительными покрытиями из дуба, латунные поручни 1-1 / 4 дюйма, латунные верхние части перил и перил балкона, латунный шаровой колпачок центральной стойки, перила колодца с латунными верхними частями , и латунные шарики на столбах. (Лестница окрашена, а ступени окрашены владельцем.) MJD Construction, Glen Mills, PA

prev arrow next arrow ×

Многоэтажный металлический комплект диаметром 4 фута 6 дюймов с дополнительными дубовыми ступеньками и покрытиями площадок, алюминиевыми поручнями 1-1 / 4 дюйма и алюминиевые торцевые крышки, одиночные промежуточные шпиндели, закрытые концы протектора, сквозная конструкция протектора шпинделя и сплошные втулки.(Лестница покрашена, а ступени окрашены владельцем.) Louise Cohen Interiors, Newtown Square, PA

prev arrow next arrow ×

Многоэтажный металлический комплект диаметром 5 футов 0 дюймов с тройными промежуточными шпинделями, опциональные покрытия ступеней из дуба, массив дуба поручень, центральная крышка столба из дуба, перила колодца с соответствующими дубовыми верхами. (Лестница окрашена, ступени и поручни окрашены владельцем). Independent Builders, Кадис, штат Кентукки

prev arrow next arrow ×

Стандартный металлический комплект диаметром 5 футов 6 дюймов (22- Ступени 1/2 °) с дополнительными покрытиями ступени из дуба, площадкой особой формы, латунными поручнями размером 1-1 / 4 дюйма и латунными торцевыми крышками, латунными шариковыми крышками центральной стойки и перилами колодцев с латунными верхними частями.(Лестница покрашена, а ступени окрашены владельцем.) Keeler Design Associates, Чаддс Форд, Пенсильвания

prev arrow next arrow ×

Металлический комплект CODE диаметром 5 футов 6 дюймов с тройными промежуточными шпинделями, алюминиевый поручень 1-1 / 4 дюйма, и дополнительные покрытия проступей из фрейкборда. (Лестница окрашена, ступени покрыты ковром). New Outlooks Construction Group, Гамильтон-Сквер, штат Нью-Джерси

prev arrow next arrow ×

с (ступеньками 22-1 / 2 °) с дополнительной дубовой ступенью и специальными покрытиями площадок, перила из массива дуба с паз для пальца A.Двойной IBS, сплошные рукава, закрытые концы протектора и индивидуальные перила для колодцев с дубовой столешницей в тон. (Лестница окрашена, ступени и перила окрашены владельцем.) Роберт А. Гилмор Архитектор, Сент-Дэвидс, Пенсильвания

prev arrow next arrow ×

Металлический комплект Combination-5 с дополнительными дубовыми покрытиями ступеней, латунные поручни 1-1 / 4 дюйма с маленькие латунные концы перил и дизайн корзины между шпинделями. (Лестница окрашена, ступени окрашены владельцем.)

prev arrow next arrow ×

Металлический комплект CODE диаметром 6 футов 0 дюймов с алюминиевым поручнем 1-1 / 4 дюйма в комплекте, тройные промежуточные шпиндели, дополнительные выступающие ступени из стальной пластины с ромбовидным рисунком и лестничная площадка, а также изготовленные на заказ перила для приземления и балконные перила.(Лестница окрашена владельцем.) Red Eagle Avionics, New Castle, DE

prev arrow next arrow ×

Комплект плавающей лестницы серии 42 с дополнительными дубовыми ступенями, шпинделями R2, дубовыми поручнями и перилами колодцев с дубовыми верхушками. (Лестница окрашена, ступени и поручни испачканы владельцем.)

prev arrow next arrow ×

Комплект для поворота на пол-оборота диаметром 5 футов 6 дюймов с дополнительным алюминиевым поручнем 1-1 / 4 дюйма, концами больших алюминиевых поручней со спиральными краями, между шпинделями с двойным литьем геральдической лилии. (Ботфорты Cherry предоставлены владельцем.)

пред. Стрелка следующая стрелка ×

КОД Диаметр 5 футов 0 дюймов Металлический комплект с дополнительной алюминиевой шаровой крышкой центральной стойки и перилами лестничной площадки балкона. (Перила моста поставляются владельцем.)

Предыдущая стрелка следующая стрелка ×

КОД Диаметр 5 футов 0 дюймов Металл Комплект с включенными тройными промежуточными шпинделями, дополнительными чередующимися маленькими спиралями и латунными литыми центральными воротниками на промежуточных шпинделях, латунным поручнем 1-1 / 4 дюйма с маленькими спиральными концами, индивидуальными ступенями (G-4), латунным шарнирным центральным полюсом крышка и соответствующие перила колодца.(Лестница окрашена владельцем.)

prev arrow next arrow ×

с включенными тройными промежуточными шпинделями, дополнительными вишневыми ступеньками и покрытиями площадок, твердым вишневым поручнем с канавкой для пальцев (дизайн B), чередующимися маленькими и двойными литыми спиралями на внутренней стороне. между шпинделями, перила лестничной площадки балкона, закрытые концы протектора, переходные рукава, покрытие черной порошковой краской и соответствующие перила колодца.

prev arrow next arrow ×

Металлический комплект диаметром 4 '0 "с дополнительным алюминиевым поручнем 1-1 / 4", одиночными промежуточными шпинделями, закрытыми концами протектора и индивидуальной площадкой со вставками из решетчатых решеток.(Дубовые покрытия протектора поставляются владельцем.)

prev arrow next arrow ×

Металлический комплект с диаметром КОД 5 футов 0 дюймов с прилагаемым алюминиевым поручнем 1-1 / 4 дюйма, тройным между шпинделями, с дополнительной конструкцией корзины посередине между шпинделями , кленовый протектор и покрытия для приземления и алюминиевый колпачок центральной стойки. (Лестница окрашена владельцем.)

prev arrow next arrow ×

Комплект ступеней с кодом диаметра 5 футов 0 дюймов, покрытие ступеней из дуба, небольшая отливка в виде спирали в центре между шпинделями, опорная плита из дуба и покрытия стартового шпинделя.Eagles Mere, PA

prev arrow next arrow ×

5 '0 "Диаметр КОД Металлический комплект с включенными тройными промежуточными шпинделями и алюминиевым поручнем 1¼ с дополнительными бамбуковыми ступенями, площадкой и алюминиевым колпаком. (Лестница окрашена владельцем)

пред. arrow next arrow ×

Стандартный металлический комплект диаметром 7 футов 0 дюймов с включенными тройными промежуточными шпинделями, закрытыми концами протектора с дополнительным латунным поручнем 1,, маленькими латунными спиральными концами, латунным колпачком центрального шара, сплошными рукавами, дубовыми ступенями и посадкой и соответствием ограждение.(Лестница окрашена, а ступени окрашены владельцем.)

prev arrow next arrow ×

Металлический комплект с диаметром 5 футов 0 дюймов (5 футов 0 дюймов) с тройным промежуточным звеном между шпинделями. Дополнительные сплошные рукава, ступени с выступом вверх, ступеньки вишневого цвета и площадка, порошковая нержавеющая сталь с покрытием закончили с крышками пластины круглых вишней поручня и вишней базы.

предыдущих следующей стрелка стрелки ×

5'0” Диаметр Многоканального комплект из нержавеющей стали с дубовой Ботфорты и алюминий Поручень

предыдущих стрелкой следующей стрелки ×

5'0" Диаметр КОД металл Комплект с тройкой между шпинделями.Дополнительные сплошные рукава и серебряное порошковое покрытие.

prev arrow next arrow ×

Металлический комплект КОДА диаметра 5'0 "с включенными тройными промежуточными шпинделями. Индивидуальный рисунок протектора G4 со сплошными рукавами, черное матовое порошковое покрытие, ступени из орехового дерева толщиной 2 дюйма и поручень с канавкой" A ".

prev arrow next arrow ×

Комплект серии Architectural Series диаметром 5 футов 3 дюйма с включенным порошковым покрытием и деревянными ступенями (окрашенными владельцем). Дополнительная система многолинейных перил из нержавеющей стали и перила чердака.

prev arrow next arrow ×

Стандартный металлический комплект диаметром 7 футов 0 дюймов с включенными закрытыми концами протектора и дополнительным комплектом светодиодной подсветки, поручнем из массива гикори, многолинейной системой перил из нержавеющей стали, сплошными рукавами, ступенями из гикори и черным матовым порошковым покрытием.

prev arrow next arrow ×

5'0 "Диаметр CODE Алюминиевый комплект с порошковым покрытием из нержавеющей стали, закрытые концы протектора, задняя кромка безопасности вверх, система многополосных перил из нержавеющей стали и ступени IPE (окрашенные владельцем)

prev arrow next arrow ×

Алюминиевый комплект CODE диаметром 5 футов 0 дюймов с непрерывными рукавами, задней кромкой безопасности вверх, матовым черным порошковым покрытием и рельефными алмазными пластинами ступеней.

prev arrow next arrow ×

5'0 "КОД диаметра Алюминий Комплект со сплошными втулками, защитной задней кромкой вверх, глянцевым белым порошковым покрытием и рельефными алмазными пластинами ступеней.

prev arrow next arrow ×

5'0" Диаметр КОД Алюминий Комплект с непрерывными рукавами, матовым черным порошковым покрытием, ступенями решетчатой ​​решетки и площадкой, а также многолинейной системой перил из нержавеющей стали.

prev arrow next arrow ×

Стандартный металлический комплект диаметром 4'6 дюймов. Поставляется с черным виниловым поручнем 1 1/4 дюйма, квадратными главными шпинделями 3/4 дюйма и черным грунтовочным покрытием.

prev arrow next arrow ×

Стандартный металлический комплект диаметром 4'0 дюймов с опциональным рисунком протектора / площадки G4 и одиночной IBS с литьем Fleur-de-lis. Лестница окрашена владельцем. Диаметр CODE Металлический комплект с дополнительным черным глянцевым порошковым покрытием, покрытие протектора из красного дуба, защитная кромка протектора.

prev arrow next arrow ×

Металлический комплект CODE диаметром 5'0 дюймов с дополнительным черным матовым порошковым покрытием, покрытие ступеней из красного дуба, защитная задняя кромка протектора и многолинейная система перил из нержавеющей стали.

prev arrow next arrow ×

Стандартный алюминиевый комплект диаметром 6 футов 6 дюймов с дополнительным порошковым покрытием Satin Nickel, ступеньками и площадкой из алмазных пластин, многолинейными перилами из нержавеющей стали и внутренним поручнем согласно коду. 42 Плавающая лестница с дополнительными многолинейными перилами из нержавеющей стали, покрытиями из красного дуба толщиной 2 дюйма и дубовыми перилами.

prev arrow next arrow ×

КОД диаметром 5'0 дюймов Полностью сварная спираль с дополнительным алмазным протектором в финишной обработке.Материал лестницы - алюминий.

prev arrow next arrow ×

Стандартный металлический комплект диаметром 4'0 ". Поставляется с черным виниловым поручнем 1 1/4", квадратными главными шпинделями 3/4 "и черным грунтовочным покрытием.

prev arrow ×

7'0" Стандартный металлический комплект диаметра с дополнительным серебряным порошковым покрытием, покрытие ступеней из красного дерева, многолинейные перила из нержавеющей стали и внутренний поручень в соответствии с кодом.

15 завораживающих примеров фотографии винтовой лестницы

Лестницы, возможно, не первое, что приходит на ум, когда вы думаете об удивительной архитектуре, но эти винтовые лестницы далеко не обычны.

Технически, хотя большинство из них назвали бы их спиралевидными, многие из этих лестниц на самом деле винтовые. Чтобы считаться настоящей винтовой лестницей, они должны вращаться вокруг центральной точки. Вместо этого винтовые лестницы вращаются на заданном расстоянии от центральной точки и в целом занимают больше места.

Однако, винтовые или винтовые, все эти лестницы феноменальны.

1. «Лестница Момо» - Наото Цудзимото

Эти потрясающие и богато украшенные лестницы представлены в Музее Ватикана.Они состоят из двух отдельных спиралей, одна ведет вверх, а другая - вниз, скручиваясь вместе, образуя образование двойной спирали.

2. «Вниз по колодцу» - Маттиас Хакер

Кинта да Регалейра, поместье в Синтре, Португалия, имеет два колодца инициации, которые находятся далеко от обычного колодца. Они больше напоминают подземные башни с лестницами.

3. «В глазах василиска» - Лукас Порти

По словам фотографа, эта лестница была обнаружена в заброшенном замке в глуши.Загадочное место только добавляет ему мистического облика.

4. «Безумный глаз» - Изадор Гасперлин

Эти красивые деревянные спиральные ступени выглядят завораживающе с добавлением яркого зеленого света.

5. «Падение» - Маттиас Хакер

Еще одно неизвестное место с впечатляющей лестницей. Несмотря на то, что краска отслаивается и выглядит немного хуже изношенной, лестница сохраняет большую часть своей первоначальной красоты.

6. «Follow the Red» - Ласло Гал

Эта каменная лестница находится в замке Бори в Секешфехерваре, Венгрия. Замок был построен венгерским скульптором и архитектором Йено Бори в период с 1923 по 1959 год с помощью нескольких его учеников.

7. «Спираль Готэма» - Маттиас Хакер

Эффектный снимок лестницы, от которого чуть не кружится голова от одного взгляда на нее.

8.«Вортекс» - Винсент Спаннет

Фотография винтовой лестницы в знаменитом Храме Святого Семейства Гауди в Барселоне. Глядя в центр, кажется, будто лестница продолжается вечно!

9. «Волшебная лестница» - Тони Антониу

Штаб-квартира Магического Круга, британской организации, пропагандирующей искусство магии, является домом для этой необычной ярко-синей лестницы.

10. «Зажим» - Габриэль Биль

Отель в Ганновере, Германия, отличается этой винтовой лестницей.Ярко-красные перила, безусловно, придают яркость контрасту с крапчатой ​​черной лестницей.

11. «Twisted Blue Metal» - Маттиас Хакер

Эта фотография металлической лестницы в синем цвете практически сногсшибательна. Из-за угла она больше похожа на спиральный вихрь, чем на настоящую лестницу.

12. «Марта и Кико» - Хавьер Санчес

Гранада, Испания может похвастаться этой красивой лестницей. Даже без пары железные детали и белый мрамор создают романтическую атмосферу.

13. «Выход из-под контроля» - Райан К. Андерсон

Все оживленные узоры на этой лестнице и на окружающих этажах привлекают внимание повсюду! Ступеньки можно найти в Сан-Франциско, США.

14. «Пьяный художник и лестница» - Карстен Хейер

Длинная винтовая лестница, найденная в Германии, с оттенком ярко-красного цвета.

15. «Swirl» - Иэн Блейк

Дом Королевы в Гринвиче, Лондон, является домом для этой лестницы, известной как Тюльпановая лестница.Это была первая лестница в Англии с винтовой лестницей без центральной опоры.

Фото: 1., 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

75 Красивые изображения и идеи винтовой лестницы - февраль 2021 г.

Бранксом

Большая современная деревянная винтовая лестница в Перте с открытыми подступенками и металлическими перилами.

Brickworks Inspiration

Промышленная металлическая винтовая лестница в Сиднее с металлическими подступенками и металлическими перилами.
Стекло на внешней поверхности - thomas_wake

# 344 Howitt

Дэйв Кулеша
Идеи дизайна современной винтовой лестницы с ковровым покрытием в Мельбурне с подступенками для ковра и стеклянными перилами.
Слишком современно, но мне это очень нравится - johnstonesmith

The Old Vicarage

Это пример переходной бетонной винтовой лестницы в Брисбене с бетонными подступенками и смешанными перилами.
люблю смешанные рельсы - chrisandjanelle

Winter Cabin

Архитектор: Joan Heaton Architects Строитель: Silver Maple Construction
Это пример винтовой лестницы в Берлингтоне.
занимает меньше места, но поднимется ли кровать по лестнице? - kat2802

Modern Oceanfront Home

Brantley Photography
Фотография большой современной деревянной винтовой лестницы в Майами с открытыми подступенками и металлическими перилами.
Винтовая лестница - barry_sarcich

Традиционный комплекс Timnath Whole Home

Эта внешняя винтовая лестница была изготовлена ​​из цельного куска. Он имеет двойной верхний рельс, декоративные планки, центральный столб с внешним диаметром 4 дюйма, прикрепленный к бетонному кессону.Отделка представляет собой внешнее порошковое покрытие с медными прожилками, способное противостоять непредсказуемой погоде в Колорадо.

East Bay Home

Эффектная винтовая лестница в доме East Bay. Фотографии Эрика Зепеды. Studio
Вдохновение для маленькой металлической винтовой лестницы середины века в Сан-Франциско с открытыми подступенками.
Идея стены для лестницы в стиле лофт - charisjoy_lee

Escalier Grenoble

Renaud Menoud
Современная металлическая винтовая лестница средних размеров с открытыми подступенками в Гренобле.

Lane Rd.

Вдохновение для большой традиционной деревянной винтовой лестницы в Кливленде с деревянными подступенками.

CASTELLO CECONI - INTERNI

ELIA FALASCHI © 2013/2014
Маленькая винтовая лестница из дерева эклектичной формы в Венеции с открытыми подступенками.
Staircase - kglucky

Modern House, Кембриджшир

В этом уникальном модернистском доме в потрясающем месте в Кембриджшире прошел тщательный ремонт. Фотограф: Адриан Лайон
Это пример большой современной деревянной винтовой лестницы в Кембриджшире с открытыми подступенками.
Винтовая лестница в круглой стене - maryannejohnston

Slide

Фотография промышленной винтовой лестницы в Шарлотте.

Lake Calhoun Organic Modern

Строитель: John Kraemer & Sons | Фотография: Landmark Photography
Фотография небольшой современной металлической винтовой лестницы в Миннеаполисе с открытыми подступенками.

Наша работа

Фотография большой деревянной винтовой лестницы в пляжном стиле в метро DC с деревянными подступенками и металлическими перилами.

page_type: page_browse_photo

6 способов добраться до винтовой лестницы Trend

Westend61 / Getty Images

Если вы ищете буквально уникальный поворот в пространстве, вам нужно заглянуть в винтовую лестницу.Отчасти благодаря универсальному дизайну и более простым открытым планировкам этажей в наши дни просто не так много винтовых лестниц встроено в дома.

Однако, если вы хотите получить визуально интересный вид с нотками классического и романтического стиля, вы можете подумать о винтовой лестнице. Ниже представлены некоторые из лучших конструкций винтовой лестницы. Винтовая лестница - от естественного вида до индустриального стиля - это настраиваемый вариант, который удивительно хорошо вписывается практически в любой дом.

Мгновенно получайте скидки на предметы интерьера!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

мудборд / Getty Images

Лестница винтовая, открытый

Тот факт, что в наши дни все становится более открытым, не означает, что вам нужно забыть о винтовых лестницах. Они прошли долгий путь от того, чтобы быть основным способом доступа на верхние этажи старых замковых башен.Винтовые лестницы могут выглядеть открытыми, минималистичными, как на фото выше. В сочетании с открытым чердаком винтовые лестницы делают что угодно, только не закрывают пространство визуально.

И фотография выше доказывает, что винтовые лестницы могут работать даже в небольших помещениях, таких как однокомнатная квартира. Это интересный способ добавить геометрического интереса к чистому белому пространству.

Ким Сэйер / Getty Images

Лестница винтовая закрытая конструкция

Конечно, винтовые лестницы могут иметь более классический дизайн.Необязательно, чтобы все они были открытыми и современными. На фото выше показана закрытая концепция дизайна, в которой винтовая лестница окружена стенами с каменной фактурой. Это возвращает нас к классическому дизайну замка, о котором многие люди думают, когда представляют себе винтовую лестницу. Это отличный вариант для классического или романтического стиля.

Альковы со свечами вдоль лестницы также могут добавить атмосферу и ощущение классической привлекательности. Фактурное дерево - привлекательный вариант для этого природного стиля. Комнатные растения могут добавить ощущение естественности.

piovesempre / Getty Images

Функциональное пространство Винтовая лестница

Если вы не построите дурацкий дом, в котором лестница намеренно никуда не ведет, все лестницы исправны. На фото выше показано, как винтовая лестница может объединить два этажа одной комнаты. В этом случае он открывает другой уровень для библиотечного пространства. Лестница приобретает новое измерение функции, объединяя эти два уровня в одном пространстве.

Другие идеи для гиперфункциональной винтовой лестницы включают объединение двух уровней в одной гостевой спальне или создание винтовой лестницы для доступа к дополнительным декоративным стеллажам.Винтовые лестницы - это уникальный взгляд на место, поэтому вы можете проявить особый творческий подход с этим дизайном.

Александр Кенденков / Getty Images

Лестница промышленная винтовая

Винтовые лестницы - фаворит в промышленных проектах. Строгий дизайн лестницы придает более строгий эстетический вид, что часто является признаком индустриального стиля. Например, минималистичная лестница выше показывает много открытого металла, который отлично сочетается с потрепанными шкафами и оголенными медными трубами на стене.

Смешанный материал черного металла и теплого дерева также придает изделию визуальный интерес. Это доказывает, что винтовые лестницы могут быть произведением искусства сами по себе и могут добавить к стилю помещения.

Кстати, такая узкая спиральная конструкция также хорошо работает в небольших помещениях.

dit26978 / Getty Images

Лестница винтовая квадратная

Хотя это не идеальная спираль, этот стиль все еще называют винтовой лестницей. Это показывает, что вы можете немного проявить творческий подход с геометрией, сохранив при этом основную концепцию.Квадратный дизайн с добавленными более широкими платформами делает его хорошим вариантом для перехода на первый уровень традиционной лестницы.

Это также хороший способ создать ощущение винтовой лестницы, даже если у вас более квадратная или прямоугольная планировка пола или дизайн дома. Дизайн, подобный приведенному выше, также может сделать тесное пространство более открытым благодаря стеклянным панелям вдоль самой лестницы.

jeangill / Getty Images

Винтовая лестница декоративная

Украшение, которое вы решите добавить к винтовой лестнице, может стать их ключевым элементом.На фото выше показаны некоторые конструкции из листьев, добавленные к самой лестнице. Это доказывает, что даже в минималистичный дизайн лестницы можно добавить еще немного стиля. Такие мелкие детали, как эта, являются легким дополнением и придают эффектный вид дизайну.

Вы можете выбрать самые разные варианты украшения. Некоторые стили добавляют сложные конструкции к поручням или внешней стороне лестницы. Например, винтовые лестницы в фойе или других ключевых местах дома часто имеют сложные, привлекательные витые конструкции снаружи лестницы для создания романтического ощущения.

Какая из представленных выше тенденций спирального сиркейса вам больше всего нравится?

Выходит из-под контроля: величайшая винтовая лестница в мире

Недавно часовня Лоретто была внесена в Атлас. Часовня Санта-Фе известна очень крутой винтовой лестницей, построенной в 1877 году таинственным незнакомцем. Сестры из часовни Лоретто утверждают, что лестница без центральной опоры сооружена чудесным образом. Хотя есть те, кто не согласен с тем, что лестница чудесна, никто не может отрицать, что лестница выглядит, ну, действительно круто!

Чудесная лестница в часовне Лоретто (фотография Майкла Мартина)

В прошлом я признавался в некоторой навязчивой любви к библиотекам, и, глядя на лестницу Лоретто, я понял, что у меня тоже есть кое-что для винтовых лестниц.Подобно секретным проходам и потайным дверям, в винтовой лестнице есть что-то интригующее, даже авантюрное. Узкие повороты и легкое головокружение при подъеме всегда создают впечатление, будто наверху вас ждет что-то фантастическое, а внизу - что-то темное и зловещее. В любом случае винтовая лестница зовет вас, говоря: «Узнай… если осмелишься».

Итак, без лишних слов, Атлас-обскура представляет вам самые интригующие, фантастические и головокружительные винтовые лестницы со всего мира.Сначала музеи Ватикана!

Винтовая лестница в музеях Ватикана (фотография Дмитрия Б.)

Винтовая лестница музеев Ватикана - одна из самых фотографируемых в мире и, несомненно, одна из самых красивых. Широкие ступени, спроектированные Джузеппе Момо в 1932 году, находятся где-то между пандусом и лестницей.

Ватиканская лестница (фотография Себастьяна Бергманна)

Как вы, возможно, заметили здесь более ясно, лестница на самом деле представляет собой две отдельные спирали, одна ведет вверх, а другая - вниз, которые скручиваются вместе, образуя двойную спираль.В 1932 году музей Ватикана не знал, что это образование станет олицетворением самой жизни с открытием двойной спиральной цепи ДНК.

Глядя на лестницу Ватикана (фотография Хайле Ф.)

Еще много винтовых лестниц на пути… только постарайтесь, чтобы у вас не закружилась голова.

Еще одна очень известная винтовая лестница - это «Тюльпановая лестница» в Королевском доме в Гринвиче, Англия. Они, как и лестницы часовни Лорретто, не имеют центральной опоры, но здесь они поддерживаются консолями со стенами, при этом каждая ступенька опирается на нижнюю.

Тюльпановая лестница в Доме Королевы (через Visit Greenwich)

Построенные в 1635 году и отчетливо похожие на глаза, это были первые самонесущие винтовые лестницы геометрической формы в Великобритании. Хотя они известны как «Лестница из тюльпанов», их лучше было бы назвать лестницами «Флер-де-Лис», поскольку этот символ повторяется (и часто ошибочно принимается за тюльпан) в кованой железной балюстраде, ведущей вверх по лестнице. Это символ семьи Бурбонов французской королевы Генриетты Марии.

через artfund.org

Конечно, лестницы имеют большее значение, чем просто их красота и история. Еще у них есть знаменитый призрак.

В 1966 году преподобный, посетивший Дом Королевы, сделал этот снимок и, проявив его, увидел скрытое изображение наверху. Kodak изучил пленку и сказал, что она не была подделана, а преподобный и его жена поклялись, что никого не было на закрытой лестнице, когда они делали снимок. Неясно, кем мог быть призрак, хотя, очевидно, в 1600-х годах горничная упала (или прыгнула) насмерть с лестницы, что сделало ее вероятным кандидатом на получение этой чести.

Дворец барона (фотография Дэниела Майера)

Дворец барона в Гелиополисе, Египет, смехотворно похож на дом с привидениями из Скуби-Ду.

Лестница дворца барона (фотография Эрни Р.)

В этом великолепном доме, построенном для бельгийского промышленника барона Эмпена, есть набор красивых деревянных винтовых лестниц, которые проходят через его центр. Один из лучших мифов о доме - наряду с обычной пищей дьяволопоклонников, призраков и секретных туннелей - заключается в том, что вся конструкция была построена на вращающейся основе, что позволяло барону сидеть в центре и превращать дом в удовлетворить его потребности.Эмпайн был фантастическим инженером, поэтому я все еще надеюсь, что это правда.

Octagon House в Уотертауне, Висконсин (фотография Юла Асканиуса)

Это следующее место близко моему сердцу, так как здесь есть фантастическая винтовая лестница и восьмиугольный дом, и оно находится в Висконсине, недалеко от того места, где когда-то жили мои бабушка и дедушка.

Лестница в восьмиугольном доме в Уотертауне (фотография Дэвида Беккера)

Схема винтовой лестницы дома Octagon (по данным исследования исторических зданий Америки)

Этот восьмиугольный дом 1854 года еще более удивителен своей головокружительной винтовой лестницей.Дома восьмиугольника имеют удивительную историю и связь с френологией, утопическими поселенцами, викторианской реформой здравоохранения и множеством других интересных вещей.

Поскольку восьмиугольники и винтовые лестницы идут вместе, как белое и рисовое, вот еще одна, более новая, но все же потрясающе выглядящая винтовая лестница в восьмиугольнике, на этот раз на острове Рузвельта в Нью-Йорке.

Октагон острова Рузвельта (фотография Эллисон Мейер / Atlas Obscura)

Еще одно здание с великой историей, этот особый восьмиугольник был построен в 1841 году и когда-то был психиатрическим домом, но затем был заброшен и в конечном итоге отремонтирован.

Остров Рузвельта - один из тех скрытых карманов в оживленном городе, который по-прежнему остается странным, удивительным и наполненным кусочками удивительной истории. Хотя об острове есть что рассказать, здесь можно уместиться, достаточно сказать, что на протяжении многих лет он служил тюрьмой, карантинным островом, раем для гангстеров и многим другим. Все это время Октагон оставался неизменным, как и его удивительная «летающая лестница».

через Историческое обследование американских зданий

Сегодня, после капитального ремонта, здание служит общественным центром, а лестница, возможно, немного «новая» для моих антикварных вкусов, по-прежнему выглядит потрясающе.

Лестница в восьмиугольнике (фотография Эллисон Мейер / Atlas Obscura)

Частично из-за того, что я ленив, а частично из-за того, что я хочу поделиться еще многими удивительными спиральными лестницами, прежде чем утомить вас до смерти, с этого момента слов будет меньше, и только одна или две картинки на лестницу. Другими словами: расслабьтесь и наслаждайтесь полетами!

Библиотека Института механики, Сан-Франциско:

Библиотека Института механики (фотография Майка Бенкена)

Винтовая лестница с тройной спиралью в Музее до Побо Галего, Испания (технически винтовой лестницы не существует - спирали по своей природе плоские, а все «винтовые» лестницы на самом деле являются винтовой лестницей.):

Museum do Pobo Galego, Испания (фотография Мигеля Эспиносы)

Contarini del Bovolo, Венеция:

Контарини дель Боволо, Венеция (фотография Анны Фокс)

Монумент Великого пожара, Лондон:

фотография Мэтта Брауна

фотография Уильяма Пирса

Это удивительная лестница с двойной спиралью в замке Шамбор в долине Луары во Франции. Две спирали поднимаются на три этажа и никогда не встречаются.В центре - открытая шахта, пропускающая свет. Некоторые считают, что лестницу спроектировал Леонардо да Винчи, но это пока не подтверждено:

фотография phileole / пользователь Flickr

фотография пользователя myoplayer / Flickr

Quinta de Regaleira, Синтра, Португалия (об этом здесь написано в Атласе):

фотография Икера Ларраньяга

Дымоход старой Бобила Альмиралл в Террассе, Испания. Самый высокий дымоход в мире с винтовой лестницей:

фотография CavallBerenat / Wikimedia

Палаццо Барберини, Рим, Италия:

фотография sailko / Wikimedia

Винтовая лестница, вырезанная из дерева каури в Древнем музее каури, Новая Зеландия:

фотография г.Щекотать / Викимедиа

Страшно выглядящая лестница на лестнице в Стонущую пещеру, Калифорния:

фотография Дона Ричардса

Потрясающая винтовая лестница в заброшенной больнице Западного штата, Вашингтон:

фотография Линдси Блэр Браун

И, наконец, в завершение одной из старейших форм винтовой лестницы, Зиккурата, в данном случае Великой мечети Самарры:

фотография Дженнифер Морроу

Надеюсь, вам понравилась эта очень неполная коллекция некоторых из величайших винтовых лестниц в мире, и если вы хоть немного похожи на меня, у вас кружится голова, и вам нужно лечь на секунду.


Хотите масштабировать еще более странные лестницы? Изучение Атласа Обскура>

40 захватывающих дух винтовых лестниц, о которых можно мечтать иметь в своем доме

Известные своей роскошью и вычурным характером, винтовые лестницы на протяжении всей истории архитектуры встречаются в церквях, замках, особняках и многом другом. И теперь мы можем размещать их и в обычных домах - от самых больших до самых маленьких.А теперь мы делимся некоторыми проектами, которые обязательно воспламенит ваше собственное воображение с точки зрения дизайна интерьера. Давайте взглянем на 40 красивых винтовых лестниц, о которых вы когда-нибудь мечтаете попасть в свой дом.

Весла

Посмотреть в галерее

Этот небольшой дизайн с деревянными веслами может поместиться внутри квартир-студий, таунхаусов и даже самых маленьких двухэтажных домов благодаря своей компактности. Но это не значит, что идею нельзя вывести на новый уровень в большом пространстве.

Лента

Посмотреть в галерее

Мы просто в обмороке от этого дизайна красной ленты. Опять же, эта винтовая лестница была создана для меньшего пространства и также создана для художественной направленности. И это определенно помогает этому в этом доме.

Light

Посмотреть в галерее

В этом современном дизайне есть легкость, которая делает его легким дополнением к простому дому. Он не занимает слишком много места, что вписывается в более современный, четкий вид и стиль.

Two-Tone

Посмотреть в галерее

Обратите внимание на этот ультрасовременный дизайн с двухцветным шагом. Черный, белый и красный также будут вневременным классическим цветовым трио, и невероятно уникально видеть лестницу, обернутую в цвет.

Стекло

Посмотреть в галерее

Как звучит стекло при создании лестницы? Это шикарно, современно и для некоторых… оно может быть довольно смелым. Визуализация ходьбы на более высоком уровне, когда вы видите прямо на этаж ниже.{найдено в полных лестничных системах}.

Черный

Посмотреть в галерее

Эта гладкая черная лестница, расположенная в углах этой большой гостиной, хорошо сочетается, но также служит ярким, великолепным основанием для этого пространства. Без этого у вас не было бы такой драмы и апелляции.

Завораживающий

Посмотреть в галерее

Этот дизайн создает полупрозрачную иллюзию, делая его довольно завораживающим элементом, который можно добавить в дом. Он отлично подходит для суперсовременных идей, в отличие от более традиционных или семейных домов.

Rainbow

Посмотреть в галерее

Если вы действительно хотите вдохновиться, обратите внимание на эту радужную лестницу внутри лондонского дома. Дизайн может быть современным, но выбор цвета и смелость определенно затрагивают более эклектичный ум. {Найдено на dwell}.

Утюг

Посмотреть в галерее

Вот железная винтовая лестница с винтажным вкусом, которая ослабит колени - или, по крайней мере, тем, кто любит немного уникальных деталей и старины в своем домашнем декоре.

Традиционное

Посмотреть в галерее

А теперь у нас есть прекрасный пример более традиционного фойе, в оформлении которого использована винтовая лестница в винтажном стиле. Этот дом с деревянной дверью и люстрой подходит для семейного отдыха, но при этом весьма впечатляет.

Feminine

Посмотреть в галерее

В этой великолепной винтовой лестнице есть что-то изящное и женственное. Хотя на первый взгляд это не совсем изящно, именно в деталях мы находим элегантность и девичий шарм.

Бирюзовый

Посмотреть в галерее

Этому бирюзовому дизайну есть что полюбить. Он свежий, новаторский и современный, но благодаря своему цвету он также сохраняет привлекательность и молодость - идеально подходит для игровых комнат, офисов и тому подобного.

Laced

Посмотреть в галерее

Белый и поразительно новаторский дизайн не только служит средством перехода на следующий этаж, но и является произведением искусства для всей комнаты. Взглянуть на то, что скрывается за лестницей, - дополнительный бонус.{найдено на ферме}.

Бассейн

Посмотреть в галерее

Если вы хотите почувствовать себя по-настоящему роскошно, воспользуйтесь винтовой лестницей, ведущей прямо в бассейн, как в этом сингапурском доме. Это, безусловно, добавляет к современному стилю всей территории. {Найдено на сайте HYLA architects}.

Угловой

Посмотреть в галерее

Даже если лестница находится в углу квартиры, она все равно может произвести фурор. Просто обратите внимание на эту эклектично оформленную область, спираль по-прежнему вырывается из угла, смешиваясь, но при этом создавая еще больший интерес.

Chic

Посмотреть в галерее

Об этой установке особо нечего сказать, кроме как отвлечь ваше внимание на ее общий шик и элегантность. Нам нравится, как минималистичная винтовая лестница с легкостью переходит в изысканный и женственный домашний офис.

Отдельностоящая

Посмотреть в галерее

Это одна из самых уникальных особенностей в списке с точки зрения домашних винтовых лестниц. Это отдельно стоящий отель, оформленный в довольно изысканном европейском стиле.

Деревянный

Посмотреть в галерее

Тем, кто живет в более традиционном семейном доме, стоит обратить внимание на этот деревянный дизайн. Он довольно современен по своей форме, но отлично сочетается с деревянным полом и домашней атмосферой.

Обмотка

Посмотреть в галерее

Внутри конструкции лестницы этой каюты есть легкая обмотка. Он прост в деревенском стиле и помогает создать множество различных стилей дизайна интерьера, к которым вы, возможно, захотите добавить его, и нам нравится такая универсальность.{найдено на сайте joanheatonarchitects}.

Outdoor

Посмотреть в галерее

Если бы к вашему заднему крыльцу была пристроена винтовая лестница, разве вам не понравилось бы это немного больше, чем если бы были прикреплены традиционные ступеньки? Они гораздо более деликатны, чем более короткие версии, и занимают меньше места.

Произведение искусства

Посмотреть в галерее

Вот еще один рисунок, который выглядит так, будто он был произведением искусства, прежде чем стал лестницей. Он современный, но при этом добавляет интересности и текстуры более чистой и простой комнате.{найдено на altusarch}.

Cream

Посмотреть в галерее

Нам нравится легкость хода этой современной лестницы. И крем соответствует плавности дизайна, который трудно не полюбить - неодушевленные предметы и акценты, которые кажутся движущимися. {Найдено на haldaneuk}.

Изысканный

Посмотреть в галерее

Детали этой лестницы - вот что здесь особенно актуально. Его богато украшенные металлические изделия - это визитная карточка этого пространства, и нам нравится его сочетание мужественности и искусства.{найдено на weareglm}.

Bold

Посмотреть в галерее

Добавление винтовой лестницы в ваш дом действительно может быть смелым шагом и смелой особенностью. Если вы хотите добавить драматизма, выберите металлический или яркий цвет. Черные - всегда отличная идея. {Найдено на сайте becausewecan}.

История

Посмотреть в галерее

Если у вас есть лестница, которая действительно из прошлого, сделайте ее проектом для вашего дома или ремонта. Обновите их, чтобы сделать их пригодными для использования, и чтобы вся семья могла наслаждаться старинным винтажным дизайном.{найдено на сайте knottinghillinteriors}.

Focus

Посмотреть в галерее

Поместите лестницу прямо в центре комнаты, чтобы сделать ее истинным фокусом пространства. Не бойтесь делать это, пока это согласуется с вашим видением и чувством, которое вы имеете в виду для своего дома. {Найдено на сайте hartmanndesigns}.

Refined

Посмотреть в галерее

Когда вы выбираете дерево, вы можете подобрать разные темы и уровни формальности. Благодаря такому дизайну вы получаете изысканный мужской стиль, который хорошо сочетается с домашними офисами, спальнями и традиционными гостиными.{найдено на поиске архитекторов}.

Small

Посмотреть в галерее

Вам не обязательно останавливаться на большом, грандиозном дизайне. Вместо этого небольшой изгиб или слишком много может быть именно тем, что вам нужно, и то, что впишется в ваш дом. Просто взгляните на эту великолепную кремовую лестницу.

Средиземноморье

Посмотреть в галерее

В этом дизайне пробуждается средиземноморская привлекательность. И нам это нравится, потому что он сочетает в себе легкость традиционной лестницы с поворотом и плавностью спирали.{найдено на bcvarch}.

Библиотека

Посмотреть в галерее

Если вам посчастливилось иметь библиотеку в вашем доме, мы приветствуем вас. Но если вам повезло, что винтовая лестница является линией между обоими этажами этой библиотеки, тогда мы влюблены. {Найдено на svdesign}.

Белый

Посмотреть в галерее

Если лестница белая, это еще не значит, что она ровная. Вы только посмотрите на детали этого шикарного дизайна! Это деликатно, но идеально сочетается с модным и футуристическим видением дизайна интерьера.

Золото

Посмотреть в галерее

Один из способов создать уникальную персонализацию вашей лестницы - добавить золото. Вы нечасто видите это в доме, поэтому, если вы добавите это время оголения и перил, у вас будет что-то совершенно свое.

Сталь

Посмотреть в галерее

Стальная конструкция, которая создает акцент и добавляет архитектурный элемент пространству, эта лестница является настоящим украшением сцены в этом небольшом двухэтажном помещении. И нам нравится естественное освещение, которое играет с металлом!

Коренастый

Посмотреть в галерее

Хотя эта лестница невероятно шикарная и чистая, она также довольно коренастая, что означает, что она должна быть в доме, где есть достаточно места, чтобы она могла дышать.Конечно, белый тон также помогает усилить иллюзию пространства.

Kids

Посмотреть в галерее

Вы даже можете привнести немного энергии своего ребенка в стиль своей винтовой лестницы. Этот дизайн утюга был подчеркнут красочным шармом, так как он падал прямо в игровую комнату!

Connection

Посмотреть в галерее

В этом уютном и просторном доме есть столько всего, что можно полюбить. И это включает в себя изысканный способ, которым они решили соединить два открытых этажа в этой зоне - изящная винтовая лестница, которая прекрасно сочетается с грубым деревенским стилем.

Marshmallow

Посмотреть в галерее

Эта лестница цвета зефира прекрасно вписывается в это маленькое библиотечное пространство. Нам нравится его современное сочетание с викторианскими деталями и то, насколько роскошно выглядит его дополнение к двухэтажному помещению.

Бетон

Посмотреть в галерее

Обратите внимание на эту винтовую лестницу из бетона! Когда дело доходит до этого материала, он более тонкий, чем можно было бы подумать, но при этом довольно шикарный и идеально подходящий для минималистичного стиля. {Найдено на ezzo}.

Освещение

Посмотреть в галерее

Лестница этого грандиозного дома просто захватывает дух, не правда ли? Но что действительно делает его особенным, так это освещение, которое подчеркивает каждый уголок, трещину и изгиб его дизайна.

75 Красивых изображений и идей винтовой лестницы - февраль 2021 г.

Capital Interiors

Фото Дэвида Черчилля
Вдохновение для богемной винтовой лестницы с металлическими перилами в Лондоне.
Projects for Ryan and Collins Ltd. - esbeltateresaamaral

Chelsea Town House

Это пример современной лестницы с металлическими перилами в Лондоне.
перила лестницы - webuser_700228840

Современная лестница

Tom Hargreaves
Фотография современной деревянной винтовой лестницы с металлическими перилами в Девоне с открытыми подступенками.
TV - robluxton

Teton Valley Residence

Peter Zimmerman Architects // Peace Design // Фотография Одри Холл
Вдохновение для винтовой лестницы с металлическими перилами из дерева в деревенском стиле в Other с открытыми подступенками.

Галерея «Круговые, изогнутые и спиральные»

Фотография обширной современной винтовой лестницы с металлическими перилами из окрашенного дерева в Чикаго с подступенками из окрашенного дерева.
цветовая схема лестницы - marooy

Дизайн экстерьера от CHECA Architects

Фото предоставлено Kenneth M Wyner Photography Inc
Фотография традиционной винтовой лестницы в метро DC.
Люблю эту лестницу снаружи - webuser_108275763

East Bay Home

Эффектная винтовая лестница в доме East Bay. Фотографии Эрика Зепеды. Студия
Вдохновение для небольшой винтовой лестницы из металла в стиле ретро в Сан-Франциско с открытыми подступенками.
Искусство помогает объединить схему и оживить пространство. Привнесение цветов снаружи и внутри дома, создавая среду, в которой можно жить. - annehaimesinteriors

Stillwater Lodge

Строитель: John Kraemer & Sons | Дизайн: Rauscher & Associates | Ландшафтный дизайн: Coen + Partners | Фотография: Landmark Photography
Просторная деревянная винтовая лестница в Миннеаполисе с деревянными подступенками.

Традиционная винтовая лестница Тимнатха

Эта внешняя винтовая лестница была изготовлена ​​из одной части. Он имеет двойную верхнюю направляющую, декоративные планки, центральный столб с внешним диаметром 4 дюйма, прикрепленный к бетонному кессону. Отделка представляет собой внешнее порошковое покрытие с медными прожилками, способное противостоять непредсказуемой погоде в Колорадо.

French Normandy Residence

HOBI Награда 2013 - Победитель - Лучший интерьер дома в нестандартном доме Премия HOBI 2013 - Победитель - Дом года по индивидуальному проекту Премия HOBI 2013 - Победитель - Проект года Премия HOBI 2013 - Победитель - Лучший индивидуальный дом 6,000-7,000 SF Премия HOBI 2013 - победитель - лучший отремонтированный дом - 2 миллиона долларов - 3 миллиона долларов Brick Industry Associates 2013 Награда «Brick in Architecture» 2013 - Лучшая в своем классе - Жилая недвижимость - Отдельная семья Награды Алисы Уошберн 2014 г., Коннектикут, 2014 г. Премия athome alist 2014 - Финалист - Жилая архитектура Чарльз Хилтон Архитекторы Архитектурная фотография Вудраффа / Брауна
Лестница 7 - webuser_620873452

Lakeview

Вдохновение для традиционной деревянной винтовой лестницы среднего размера в Нью-Йорке с подступенками из окрашенного дерева.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
