Как сделать трехскатную крышу своими руками — расчет и схемы (фото, видео)
Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.
Содержание статьи
Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального. В этой статье вы найдете всю необходимую информацию для ее проектирования и сооружения.
Особенности конструкции
Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:
- Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
- Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон.
В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их. - Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
- Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
- Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
- Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
- Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
- Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
- Водосточная труба. Она переносит дождевую воду в ливневую канализацию.
В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.
Состав стропильной системы
Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной.
- Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
- Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
- Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
- Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
- Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
- Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
- Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
- Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
- Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.
Стропильная система трехскатной крыши насчитывает большое количество частей.
Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.
Виды стропильных систем
Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:
- Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.
- Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.
Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.
Процесс строительства
Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины.
Монтаж осуществляет согласно следующему плану:
- Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.
- Устанавливают подконьковые стойки. Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами. А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
- Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.
- Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
- К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.
- Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.
Настил кровельного материала
Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.
Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.
Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!
Видео-инструкция
Трехскатная крыша
Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.
Преимущества и недостатки трехскатной крыши
Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:
- Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
- Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
- В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.
От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.
Как сделать расчет элементов
Подобное конструкционное решение широко используется на практике. Большинство построек, имеющих трехскатную крышу, выполнены в виде пристроек к каменной коробке основного здания. Такой способ позволяет удачно скомпоновать крышу и кирпичную коробку гаража, выполненного в виде пристройки, дополнительное крыло здания,трехскатную крышу террасы и даже навес над крыльцом.
Важно! Расчет прочности и жесткости элементов трехскатной крыши необходимо проводить только с использованием специализированых программ, в крайнем случае, использовать старый и проверенный Архикад.
Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики.
Как строится трехскатная крыша
Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.
Конструкция трехскатного каркаса
Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:
- Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
- Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
- Вальмовая система с диагональными стропилами, подкосами, нарожниками.
Совет! Как правило, размеры трехскатной крыши меньше стандартной двухскатной или вальмовой конструкции, поэтому для ее изготовления могут пригодиться остатки пятидесятой доски, бруса и реек обрешетки, использованных при сборке кровельного каркаса основного здания.
Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.
Сборка трехскатной крыши
В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены.
Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.
После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.
Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.
Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.
Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.
После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами.
Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.
Кровля для трехскатной крыши
Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.
Заключение
Использование в пристройках трехскатных схем каркаса кровли можно считать наиболее рациональным решением. При такой конструкции кровли пристройка способна переживать любую непогоду, не создавая при этом проблем для основного здания. Хорошим подтверждением прочности каркаса из трех скатов является достаточно широкое применение схемы в постройке навесов и козырьков над крыльцом. Даже при консольном закреплении каркас прекрасно выдерживает и вес снега, и порывы ветра.
Трехскатная крыша — устройство стропил, монтаж и другие особенности
Трехскатная крыша дома
Содержание:
Из огромного разнообразия типов и видов крыш 3-скатная крыша интересна своей необычностью. Ее не часто встретишь на жилых постройках в современной России, но она была популярна в дореволюционные времена.
В основном у традиционного рубленого дома – пятистенка была трехскатная крыша.
Такие дома и по сей день есть на севере страны в отдаленных селениях в Вологодской и Архангельской областях.
Трехскатная крыша в настоящее время может понравиться тем, кто интересуется оригинальностью дома.
Конструкция трехскатной крыши
2 ската крыши представляют соединение 2-х скатов трапециевидной формы и одного треугольной формы. Зачастую это выглядит, как простая 2-скатная крыша, однако она имеет с одной стороны пологий скат, а не вертикальный фронтон.
На скате можно устраивать слуховые окна, если на чердаке имеется мансардное помещение. Привлекательный вид таких домов можно создать, если правильно соотнести все размеры в плане и размеры скатов. 3-скатная крыша включает следующие элементы:
- Одна вальма или треугольный скат;
- 2 ската трапециевидной формы;
- 2 накосных стропила;
- конек.
Конструкцией 3-скатной крыши предполагается установка диагональных стропил со стороны вальмового и треугольного ската. Такие стропила как правила делают длиннее обычных, поэтому требуют наращивания.
Схема одного из видов трехскатной крыши
Это делается с помощью сплачивания 2-х досок сечением 50х150 миллиметров. В месте соединения устанавливают дополнительные короткие доски длиной по метру или металлические пластины.
Главная трудность при возведении таких стропильных систем заключается в установке накосных стропил, а также изготовлении узла соединения их с коньковым брусом.
Перед возведением трехскатной кровли нужно составлять минимальный проект, в котором указывать размеры крыши и размеры ее составляющих. Трехскатная крыша – это гибрид обычной двухскатной и вальмовой крыши. И технология ее строительства не отличается от возведения вышеназванных крыш.
Стропильная система рассчитывается индивидуально для каждой крыши, зависимо от таких факторов как отсутствие или наличие мансардного помещения, вида кровельного покрытия, особенностей климата этого региона.
Как правило, материал для стропильной системы выбирают в виде древесины хвойных пород, влажность которых 15-20 процентов. Еще до создания стропильной системы все ее элементы обрабатываются средствами против возгорания и гниения (антипиренами и антисептиками).
Монтаж стропильной системы трехскатной крыши
Трехскатная кровля устанавливается с монтажа мауэрлата на стены дома, на которые предварительно устраивается железобетонный армированный пояс. Для домов, которые выполняются из бруса или оцилиндрованного бруса, не нужны устройства армопояса, потому что в таких случаях мауэрлатом являются верхние венцы стен.
Стропильная система трехскатной крыши — узлы примыкания
Затем производится установка стропильной системы по подобию и образу двухскатной крыши, однако, с единственным отклонением.
1 конец конькового бруса в точке, где будут соединяться диагональные стропила и конек, опираться должен на вертикальную стойку сечения.
Установка стойки может производиться на потолочной поперечной балке или на затяжке. Это зависит от того, какой будет чердак – холодным или жилым помещением. Помимо этого крепление опорной вертикальной стойки необходимо для надежности системой ригелей и подкосов.
В процессе устройства крыши с 3-мя скатами на треугольном скате крепление диагональных стропил может производиться с использованием нарожников и может осуществляться при больших пролетах шпренгельных ферм, крыши. Все также зависит от конфигурации крыши и функциональности пространства чердака. Установка стропил со стороны скатов трапециевидной формы выполняется в шагом 0,6-0,9 метров, зависимо от типа используемого утеплителя для подкровельного пространства, если нужна утепленная мансарда.
Важно: От уклона крыши зависит длина конькового бруса, а выбор уклона осуществляется зависимо от ряда причин, о которых упоминалось выше. Формирование треугольного или вальмового ската происходит 2-мя или 3-мя стропилами.
Установка двух диагональных стропил производится в тех случаях, когда на сторону выходит мансардное или слуховое окно, которое связывается с основой стропильной системы по иным законам. Иначе ставят 3 стропильных ноги.
- Упираться диагональные стропилы должны в углы мауэрлата, которые лежит на стенах, сходящихся под 90 градусов.
- При небольшом пролете третье стропило заменяется ригелями и нарожниками, к которым в дальнейшем фиксируется обрешетка.
- Крепление стропил к мауэрлату осуществляется с помощью врубок, делающихся на стропилах на глубине не больше ¼ ширины стропильной доски.
- Врубки не делаются в мауэрлате, чтобы не ослабить его несущую способность и прочность.
- Выпускаются диагональные стропила за границы стена на 40-50 сантиметров, тем самым происходит регулировка свеса крыши.
На эту же длину выпускают, и стропильные ноги на 2-скатной части крыши. Фронтон, который получается в результате соединения 2-х скатов трапециевидной формы, если другое не предусматривается в проекте ниши (лестница, двери, окна). Укладка обрешетки осуществляется с шагом, зависимо от используемого кровельного материала.
проект и порядок монтажа пошагово
Трехскатная крыша почти не используется во время строительства отдельно стоящих сооружений, это один из видов кровельных систем, примыкающих к основному строению. Крыша имеет три ската, а одним фронтоном примыкает к фасадной стене. Такую конструкцию используются для веранд, зимних садов, как покрытие крыльца и т. д.
Проект дома с трехскатной крышей
Маленькое крыльцо и навес над входной дверью
Трехскатная крыша
Важно. Строительство трехскатной крыши нужно предусматривать еще на этапе проектирования дома. Дело в том, что все пристройки должны быть на одном фундаменте со зданием, в противном случае возможны значительные колебания. При больших несоответствиях несущих параметров фундамента дома и пристройки колебания могут достигать нескольких сантиметров.
Никакие уплотнители не компенсируют щели, возникающие между фасадными стенами и стропильной системой трехскатной крыши.Трехскатная крыша пристройки к дому
Трехскатная крыша крыльца
Содержание статьи
Элементы трехскатной крыши
Стропильная система имеет два ската трапецеидальной формы и один скат треугольной формы, фронтонов нет. Несмотря на конструкционные отличия, трехскатная крыша состоит из тех же элементов, что и обыкновенная.
| Элемент крыши | Назначение и краткое описание |
|---|---|
Мауэрлат | Служит опорой для стропильных ног. Изготавливается из бруса 50×100 мм или 100×100 мм. Для небольших по размерам трехскатных крыш можно для него брать доски толщиной 25 мм и соединять их вместе гвоздями или саморезами. Мауэрлат фиксируется по периметру строения. |
Стропильные ноги | Несут главную нагрузку, должны иметь одинаковый угол наклона для всех скатов, в противном случае конструкция будет несимметричной, что оказывает негативное влияние на дизайнерские характеристики. Угловые (накосные ноги) стропила самые длинные, упираются в углы мауэрлата. |
Промежуточные стропила | Монтируются на вальмовом скате между угловыми стропилами, служат для усиления несущего основания обрешетки. |
Обрешетка | Может быть сплошной или реечной. К ней фиксируются различные кровельные покрытия. |
Кровля | В связи с тем, что трехскатная крыша делается только для пристроек, то кровельный пирог самый простой без утеплителей. Могут использоваться все типы кровельных покрытий. |
Для того чтобы конструкция была устойчивой и красивой, нужно правильно рассчитать и соединить угловые стропила вальмового ската. В большинстве случаев угол наклона вальмового ската колеблется в пределах 25–45°.
Уголки для крепления обвязки
Установка стропил
Стропила третьего ската
Дополнительные стропила (промежуточные)
Лобовая доска
Крыша над террасой
Узел опирания угловых стропил
Вид снизу
Практический совет.
Трехскатные крыши состоят из треугольных и трапециевидных скатов, если применять в качестве покрытий металлические материалы, то неизбежны больше потери. Для уменьшения стоимости кровельных работ рекомендуется использовать мягкие покрытия.Цены на различные виды и производителей гибких черепиц
Гибкая черепица
Алгоритм строительства вальмовых крыш
Рассмотрим пошаговую инструкцию изготовления трехскатной крыши для крыльца. Стоять она будет на вертикальных кирпичных опорах, внутри каждой для повышения устойчивости вмурованы металлические квадратные трубы с толщиной стенки 1,5 мм. Прокат довольно прочный, что позволяет ему не только надежно фиксировать положение кирпичных столбиков, но и служить упором для мауэрлата крыши. Покрытие будет делаться из металлочерепицы, все видимые деревянные элементы конструкции обшиваются пластиковой вагонкой или металлическими листами.
Строительство крыши состоит из двух этапов: подготовки стропильной системы и монтажа кровли. Снизу крыльцо будет подшито профилированными листами, крыша покрывается металлочерепицей, а карниз софитом. Рассмотрим каждый этап подробно.
Проект крыльца
Строительство стропильной системы
Обустройство трехскатной крыши имеет свои особенности, о них мы рассказывали в статье выше. Перед началом работ следует подготовить инструменты и материалы, остановка работ по причине их отсутствия всегда будет иметь негативные последствия.
Шаг 1. На стене установите закладные, на них будут лежать концы обвязки. Закладные делаются из металлического уголка 75×75 мм, к стене крепятся дюбелями. Для увеличения устойчивости отверстия под дюбели рекомендуется наполнять пластиком, такие соединения выдерживают не только значительные нагрузки, но и неизбежные колебания линейных размеров стропильной системы.
Столбы с закладными
Важно. Внимательно делайте разметку под закладные, следите, чтобы полки для обвязочного бруса располагались строго на одной линии с кирпичными опорными столбиками.
Если отклонения обнаружились уже после монтажа закладных, то выровнять их намного легче за счет изменения высоты столбиков. На верхнюю площадку наносится слой цементно-песчаной смеси и под уровень выравнивается положение. Дело в том, что демонтировать закладные на стене нельзя по нескольким причинам. Во-первых, на фасаде останутся следы. Во-вторых, новые отверстия под дюбели нельзя высверливать на близком расстоянии от старых, они не будут держать нагрузки.Металлические закладные
Крепеж
Шаг 2. Отрежьте по размерам обвязочный брус. Для этих целей рекомендуется использовать пиломатериал размером 50×100 мм. Торцы подпилите для соединения по углам в полдерева. Для повышения устойчивости обвязки она фиксируется к металлическим закладным в кирпичных столбах. Вначале к закладной приваривается лист металла толщиной 3–5 мм, к нему в дальнейшем фиксируются уголки, к которым прикручивается обвязка. Приваривать уголки нужно с учетом толщины бруса, после установки его поверхность должна лежать в одной плоскости с опорой. Обвязочный пояс прикручивается к уголкам болтами, головку болта нужно обязательно утапливать.
Таким образом прикручивается обвязка
Практический совет. Для того чтобы облегчить работы по изготовлению обвязки, каждый готовый элемент рекомендуется временно фиксировать к уголкам. После того как все элементы подготовлены и подогнаны по размерам, болты откручиваются и элементы снимаются.
Шаг 3. Пропитайте брус антисептиком.
Антисептированный обвязочный брус
Антисептик
Марка не имеет значения, все виды отлично справляются со своими задачами. Разложите их на подставках на земле и минимум дважды пропитайте составом. Обрабатывать можно только полностью сухие пиломатериалы в хорошую погоду. Время на подсыхание несколько часов, конкретные параметры зависят от количества нанесенной пропитки и погодных условий. Особенно тщательно пропитывайте торцы и места зарезов для соединения в полдерева, именно отсюда начинаются процессы гниения древесины.
Пока брус сохнет, можно заняться подготовкой стропил. Разложите на ровной поверхности доски, осмотрите их на предмет изъянов. Для стропильной системы нужно выбирать только пиломатериала высшего или первого сорта. Внимательно проверьте доски на изгиб, такие заготовки для стропильной системы непригодны. Изгибы появляются из-за неправильной сушки или нарушений правил хранения.
Шаг 4. Закрепите обвязочный брус.
Обвязка, фото
Прикрутите его к каждому угольнику болтами, дополнительно четырьмя саморезами стяните место соединения по углам. Длина саморезов должна быть на 2–5 см меньше толщины обвязки, шляпки следует утапливать. Под саморезы высверливаются отверстия диаметром на 0,5–1,0 мм меньше диаметра саморезов. Если отверстия не высверливать, то есть большие риски растрескивания запиленного бруса.
Соединение и крепление
Болт «глухарь»
Так выглядит «глухарь»
Шаг 5. Зафиксируйте при помощи длинных прочных саморезов на обвязке поперечные балки 50×150 мм. Затягивать метизы нужно с большим усилием ключами. Балки должны выступать за периметр обвязки на величину карниза. Для того чтобы легче было регулировать длину, установите вначале две крайние балки, к ним прибейте лобовую доску, а затем выставляйте все остальные. Лишняя длина лобовых досок потом обрежется, они погонятся под одну линию.
Поперечные балки
Лишняя длина лобовых досок обрезается
Шаг 6. Сделайте узел закрепления укосин. Это ответственный элемент стропильной системы. Укосины прижимают передние концы балок и они работают как рычаг, приподнимая второй конец. Его надо надежно зафиксировать при помощи упорных брусков. Они прибиваются к поперечным балкам, ширина брусков равняется половине ширины балки. Конец упорного элемента запиливается и вставляется под брусок, таким способом обеспечивается повышенная устойчивость конструкции. Бруски можно приколачивать или прикручивать.
Крепление укосин
Процесс крепления
Укосины
Шаг 7.
Таким же способом закрепите короткие балки-перемычки в передней части стропильной системы. Они также работают на опрокидывание, второй конец должен запиливаться и подводиться под прибитый брусок.
Перемычки и укосины
Крепеж крупным планом
Общий вид
Вид снизу
Шаг 8. Приступайте к установке стропильных ног. Вначале следует одну изготовить на земле, проверить и, при необходимости, подогнать размеры. Потом используйте ее в качестве шаблона для всех остальных. Для повышения прочности и устойчивости стропильной системы трехскатной крыши для каждой стропильной ноги устанавливайте вертикальные упоры-накладки. Они будут воспринимать часть нагрузки с ноги и не позволят ей прогибаться. Кроме того, накладки предупреждают расползание ног в стороны во время критических снеговых или ветровых нагрузок. Проверьте устойчивость конструкции, руками с большим усилием шатайте ее в различные стороны. Если система неустойчива, то внимательно осмотрите места соединений, найдите слабые узлы и поставьте в них дополнительные раскосы или упоры. Не нужно переживать, что испортится внешний вид стропильной системы, надо любыми способами добиться ее устойчивости. А внешний вид не пострадает, все элементы системы закроются кровельными покрытиями и не будут видны.
Стропильные ноги
Соединение стропил
Стропильные ноги по углам
Элементы для жесткости конструкции
Шаг 9. Прибейте по краю периметра крыши брус, к нему крепится капельник и кронштейны водослива. Брус должен по высоте идти под волну металлочерепицы.
Закреплен брус по краю периметра
Стропила и лобовая доска
Схема водоотведения
Шаг 10. Установите гидроизоляцию, можно применять дешевую полиэтиленовую пленку. Хорошо ее натяните, не оставляйте провисаний. Сверху пленка фиксируется контробрешеткой, а нижний конец заводится на брусок и на капельник. К бруску пленку не фиксируйте, она приклеивается к капельнику.
Пленка и контробрешетка
Шаг 11. Приступайте к монтажу обрешетки. В этих целях можно использовать доски или рейки. С досками лучше проще, они шире и упрощают монтаж кровли. Шаг обрешетки зависит от шага волны металлочерепицы, стандарт 35 см по линии симметрии досок.
Крепление обрешетки
Излишки пленки обрезать пока не нужно
Стропильная система полностью готова, можно приступать ко второму этапу строительства трехскатной крыши – кровельным и отделочным работам.
Цены на различные виды бруса
Брус
Покрытие крыши
Мы уже говорили, что трехскатная крыша требует много подрезки и подгонки кровельных материалов, покупайте их с запасом.
Шаг 1. Начните с обшивки потолка. Если листы планируется фиксировать таким образом, чтобы полны были вдоль крыльца, то для их фиксации к балкам придется прибывать поперечные доски (перемычки). Отрезайте их по нужной длине, прибывать можно обыкновенными гвоздями, никой существенной нагрузки на эти узлы не будет. Дополнительные работы немного увеличивают время строительства крыши, но такого расположения волн подшивочных листов требуют дизайнеры. Если вы с ними не согласны, то металл прикручивайте к уже установленным балкам. Для софита нашейте по периметру обвязки доску, она должна на 3–4 см выступать за плоскость бруса, такую же доску прибейте и к ветровке. К ней тоже будет прикручиваться обшивка софита.
Целые листы разрезают на полосы нужной ширины
Шаг 2. Начинайте обшивать софит. Для того чтобы углы примыкания по обеим сторонам крыши были одинаковыми, разметку листов надо делать в таком порядке:
- найдите точную средину крыши;
- установите соединительную панель;
- зарежьте с противоположной стороны углы точно под 45°.
Углы должны быть одинаковыми с двух сторон
Крепление софитов
За счет этого получатся полностью одинаковые подрезки с обеих сторон крыши.
Софиты по очереди вставляйте в заводские замки и прикручивайте метизами. В связи с небольшими размерами софитов, можно не бояться линейных тепловых расширений, прикручивайте саморезы жестко. Таким образом проходите по периметру весь карниз, по окончании закрывайте металлом бруски обвязки. Щели в стыках пусть остаются, они закроются позже.
Итоговый результат
Софиты с другой стороны крыши
Подшивка потолка
Потолок
Еще одно фото подшитого потолка и софитов
Шаг 3. Подготовьте кронштейны для крепления водостока. Стандартный наклон водостока должен быть не менее сантиметра на погонный метр. С учетом этих рекомендаций отрегулируйте длину кронштейнов. Делается это просто.
- Подсчитайте количество кронштейнов, которые будете использовать на одном скате. Уложите их в ряд на ровной площадке.
- Замерьте длину ската, узнайте минимальный перепад по высоте. К примеру, если длина ската три метра, то и перепад по высоте между первым и последним кронштейном должен быть не менее трех сантиметров.
- Отметьте место изгиба на первом и последнем кронштейне. Как уже упоминалось, с учетом угла наклона.
- Проведите между ними линию под уклон, она укажет место изгиба каждого кронштейна.
- Пронумеруйте кронштейны и согните их по меткам. Нумеровать нужно обязательно, в противном случае их легко поменять метами, слив будет волнистым, придется переделывать.
Разметка кронштейнов
На некоторых кронштейнах нужно высверливать дополнительные отверстия. Дело в том, что они могут настолько сместиться, что заводские отверстия не будут совпадать с бруском.
Практический совет. Перед установкой желоба водосточной системы рекомендуется все съемные заглушки промазывать герметиком. Заводские резиновые уплотнители негерметичны и часто дают протечки. Почему? Ответ простой – потому что эти товары отечественного производства.
Желоба
Доборные элементы
Заглушка
Рекомендуется все съемные заглушки промазывать герметиком
Шаг 4.
Прикрутите на место согнутые кронштейны, проверьте угол наклона. В дальнейшем к этому же бруску будет фиксироваться капельник, а к нему пленка. Можно делать немного по-другому. Вначале крепить капельник и пленку, а потом кронштейны водослива. Так делать лучше, капельник не надо изгибать, он ложится сразу на брус идеально плотно и ровно.
Крепление кронштейна
Шаг 5. Установите на водосток воронку. В нужном месте болгаркой вырежьте в желобе отверстие, вставьте воронку и загните с обратной стороны язычки. Соберите систему востока, проверьте герметичность и функциональность.
Отверстие для установки воронки
Воронка
Соединение желоба и воронки
Вид снизу на закрепленный желоб
Водосточная система
Нижняя часть трубы
Шаг 6. После подшивки крыши металлом закройте уголками все швы, они фиксируются небольшими саморезами. В зависимости от углов выбирайте внутренние или внешние профили.
Водосточная система и софиты, подшивка уголками
Шаг 7. Установите капельники по всему периметру крыши, наклейте специальный двусторонний скотч и зафиксируйте к нему пленку. Пленка должна быть хорошо натянутой.
Крепление капельника
Двухсторонний скотч
Пленка приклеена скотчем
Теперь можно начинать монтировать металлочерепицу. Мы уже упоминали, что трехскатная крыша имеет сложные формы всех скатов, придется листы подрезать.
Цены на изоляционные пленки
Изоляционные пленки
Установка на трехскатную крышу металлочерепицы
К работе надо подготовиться, желательно снять размеры и нарисовать скаты на бумаге. Это даст возможность точно рассчитать положение листов и уменьшит количество непродуктивных отходов. Металлочерепицу лучше резать специальными ножницами, но это долго и неудобно. В большинстве случаев в этих целях используется болгарка с диском по металлу.
Шаг 1. Монтаж черепицы начинайте у стены.
Установите целые листы, их можно не замерять.
Металлочерепица
Шаг 2. Когда длина крыши не позволяет монтировать целый лист, снимите точно размеры участка, который необходимо отрезать. Снятие размеров можно намного упростить. Положите лист на свое место, пусть помощник придерживает материал неподвижно. Кровельщик должен переместиться на соседний скат крыши и фломастером нарисовать метки вровень с досками обрешетки примыкающего ската. Необязательно проводить сплошную линию, главное отметить точки вверху и внизу листа. Желательно посредине сделать несколько контрольных линий.
Практический совет. Во время отрезания всегда размеры листа делайте немного в минусовую сторону. Если на стыках двух скатов будут небольшие щели между листами металлочерепицы, то это не проблема, они герметично закроются доборными коньковыми элементами кровли. А вот очень большой размер создает неудобства, листы приходится повторно отрезать уже на крыше.
Нижняя волна листа должна упираться о край капельника, лист должен лежать одновременно на всей обрешетке без зазоров. По такому же алгоритму полностью накройте всю крышу, за исключением верхнего конька. Он монтируется в последнюю очередь после установки герметизации между фасадной стеной здания и трехскатной крышей.
Процесс монтажа металлочерепицы
Герметизация ендовы
Для облегчения работы лучше собрать строительные леса и сделать специальную лестницу для перемещения по крыше. Для того чтобы острые углы лестницы не повреждали защитное покрытие металлической черепицы, рекомендуется упорные элементы лестницы оббить мягким материалом. Можно использовать отрезки линолеума.
Лестница для работы на крыше
Шаг 1. На стене проведите линию, по которой будет прорезаться штроба для установки металлической части герметизации ендовы. Для прорезания кирпичной кладки надо пользоваться круглошлифовальной машиной с алмазным диском.
Важно.
Покупайте алмазный диск для бетона, а не для керамической плитки. В чем отличия? Диск для бетона имеет длинные и широкие радиальные прорези, с помощью которых удаляется большое количество пыли. Диск для керамической плитки таких прорезей не имеет.Алмазный диск для бетона
Работайте с инструментом очень осторожно, внимательно следите за направлением вращения диска. В правильном положении пыль должна отбрасываться в сторону мастера. Это неудобно, многие пробуют изменить направление вращения таким образом, чтобы она отбрасывалась в противоположную сторону. Делать этого категорически нельзя. Дело в том, что при закусывании диска он будет откидывать машинку в сторону рабочего, а это очень травмоопасно.
Шаг 2. Очистите стену от пыли и приклейте гидроизоляционную ленту на битумной основе. Работать можно только при плюсовых температурах, плотно прижимайте ленту к поверхности, не допускайте появления воздушных карманов или пропусков. Современные ленты могут немного вытягиваться и компенсировать колебания конструкции, но это не значит, что колебания могут составлять несколько сантиметров.
Гидроизоляция примыкания кровли
Шаг 3. Накройте битумную ленту металлической ендовой. Завальцовку вставьте в штробу, а второй конец саморезами прикрутите к черепице. Для повышения герметичности можно штробу вначале наполнить герметиком, а потом вставлять ендову. К стене элемент надо фиксировать металлическими дюбелями. Не стоит покупать большие метизы, в этих местах нагрузка минимальная, выдержат любые.
Металлическая ендова
Шаг 4. Уберите лестницу и поставьте металлический конек, прикрутите его саморезами к покрытию. На этом все работы завершены.
Крыльцо к дому
Металлический конек
Если трехскатная крыша покрывается битумной черепицей, то процесс намного упрощается. Нет надобности резать металл болгаркой, мягкие гонты отлично загибаются, а излишки отрезаются монтажным ножом.
Правда, под такие покрытия нужно делать сплошную обрешетку из плит ОСП или фанеры, обойдется это несколько дороже описанного варианта.
Видео – Устройство трехскатной крыши над террасой
Видео — Крыльцо дома, часть 1
Видео — Крыльцо к дому, часть 2
Инструкция по постройке и фото
Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.
Виды четырехскатных крыш
Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.
Даже простая «коробка» под 4-х скатной крышей выглядит внушительно
Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.
Общее устройство шатровой крыши
Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке.
Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.
Устройство вальмовой кровли в общих чертах
При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.
Полувальмовые
Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.
Полувальмовые крыши — датская и голландская
Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.
Преимущества конструкции
Четырехскатная крыша своими руками имеет следующие плюсы:
- отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
- наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
- чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
- строительство 4-скатной кровли обойдется не дороже остальных видов.
Угол наклона скатов и высота крыши
Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.
Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально.
А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.
Один из вариантов стропильной системы полувальмовой крыши
Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.
С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.
Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).
Расчет параметров кровли
Габаритный расчет трехскатной крыши дома – это в первую очередь определение расположения центрального конька вальмового ската. Для этого необходимо вычислить разнице между суммой длин стен (параллельно которых он расположен) и длиной всего конька. Полученное значение делят на 2. Получаем центральное расположение конька вальмовых скатов по отношение к боковым стенам.
Аналогичные вычисления необходимо провести для поперечной стены, на которую будет установлен стропильный треугольник. Единственное отличие – измерение длины конька начинают от центра сечения балки. Потом меряется длина стены, полученное значение делится на 2. Теперь можно делать отметку расположения центрального конька на схеме кровли на центральной стене.
Сечение стропильных ног определяется в зависимости от действующих нагрузок (вес кровельного пирога, вес снегового слоя, ветровые нагрузки) и угла наклона кровли.
Важно: запас прочности обязателен! Не менее 1,4.
Расстояние между стропилами также определяется расчетами. Шаг высчитывается в зависимости от пролетов, типа используемых ферм, несущей способности опор.
Важно: количество раскосов (необходимых для разгрузки стропильной системы) и растяжек (призванных сдерживать конструкцию от «разъезжания») должен установить только профессионал – конструктор-проектировщик!
Стропильная система четырехскатной крыши вальмового типа
Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.
Стропильная система вальмовой крыши с наслонными стропилами
Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.
Стропильная система четырехскатной крыши: устройство вальмовой кровли
Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки.
Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.
Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.
Диагональные стропила
Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.
Как спаривать стропила из досок
Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).
- Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
- При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
- При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.
Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).
Шпренгельные балки поддерживают диагональные стропила
Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм.
Это может быть брус подходящего сечения или срощенные балки.
Опирание накосной стропильной ноги
Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.
Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.
Узел опирания диагональных стропильных ног с одним коньковым прогоном
Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.
Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:
- Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
- Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.
При наличии двух коньковых балок
Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).
Крепление накосного стропила к мауэрлату
Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.
Как крепить нарожники и полуноги
К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма.
Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).
Чтобы не считать размеры балок, можно воспользоваться таблицей
Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.
Способы крепления
Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.
Как крепить нижние концы стропил
Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.
Скользящее крепление для стропил
При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).
Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.
Несколько вариантов крепления стропил к мауэрлату
Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.
Датская полувальмовая крыша
Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.
Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.
Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус.
Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).
Стропильная система четырехскатной крыши: датской полувальмовой
При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:
- Крайние стропила делают сдвоенными.
- Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.
Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.
трехскатная крыша фото
Содержание статьи
Трехскатная крыша дома
Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.
Преимущества и недостатки трехскатной крыши
Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:
- Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
- Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
- В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.
Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.
Как сделать расчет элементов
Подобное конструкционное решение широко используется на практике. Большинство построек, имеющих трехскатную крышу, выполнены в виде пристроек к каменной коробке основного здания. Такой способ позволяет удачно скомпоновать крышу и кирпичную коробку гаража, выполненного в виде пристройки, дополнительное крыло здания,трехскатную крышу террасы и даже навес над крыльцом.
Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики.
Как строится трехскатная крыша
Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.
Конструкция трехскатного каркаса
Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:
- Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
- Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
- Вальмовая система с диагональными стропилами, подкосами, нарожниками.
Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.
Сборка трехскатной крыши
В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.
После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.
Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.
Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.
Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.
После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.
Кровля для трехскатной крыши
Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.
Заключение
Использование в пристройках трехскатных схем каркаса кровли можно считать наиболее рациональным решением. При такой конструкции кровли пристройка способна переживать любую непогоду, не создавая при этом проблем для основного здания. Хорошим подтверждением прочности каркаса из трех скатов является достаточно широкое применение схемы в постройке навесов и козырьков над крыльцом. Даже при консольном закреплении каркас прекрасно выдерживает и вес снега, и порывы ветра.
Конструктивные особенности трехскатной крыши, плюс технология ее возведения
Тема статьи – трехскатная крыша. Используют в основном кровельные конструкции в три ската для покрытия пристроек: террас, веранд, зимних садов и прочих сооружений. Потому что одним фронтоном такая кровля прилегает к стене основного здания. И хотя над такими строениями можно водрузить одно- или двускатные конструкции, трехскатная выглядит законченной по своему оформлению. В статье расскажем о разновидностях трехскатных кровель, из каких элементов они состоят и правила сооружения поэтапно.

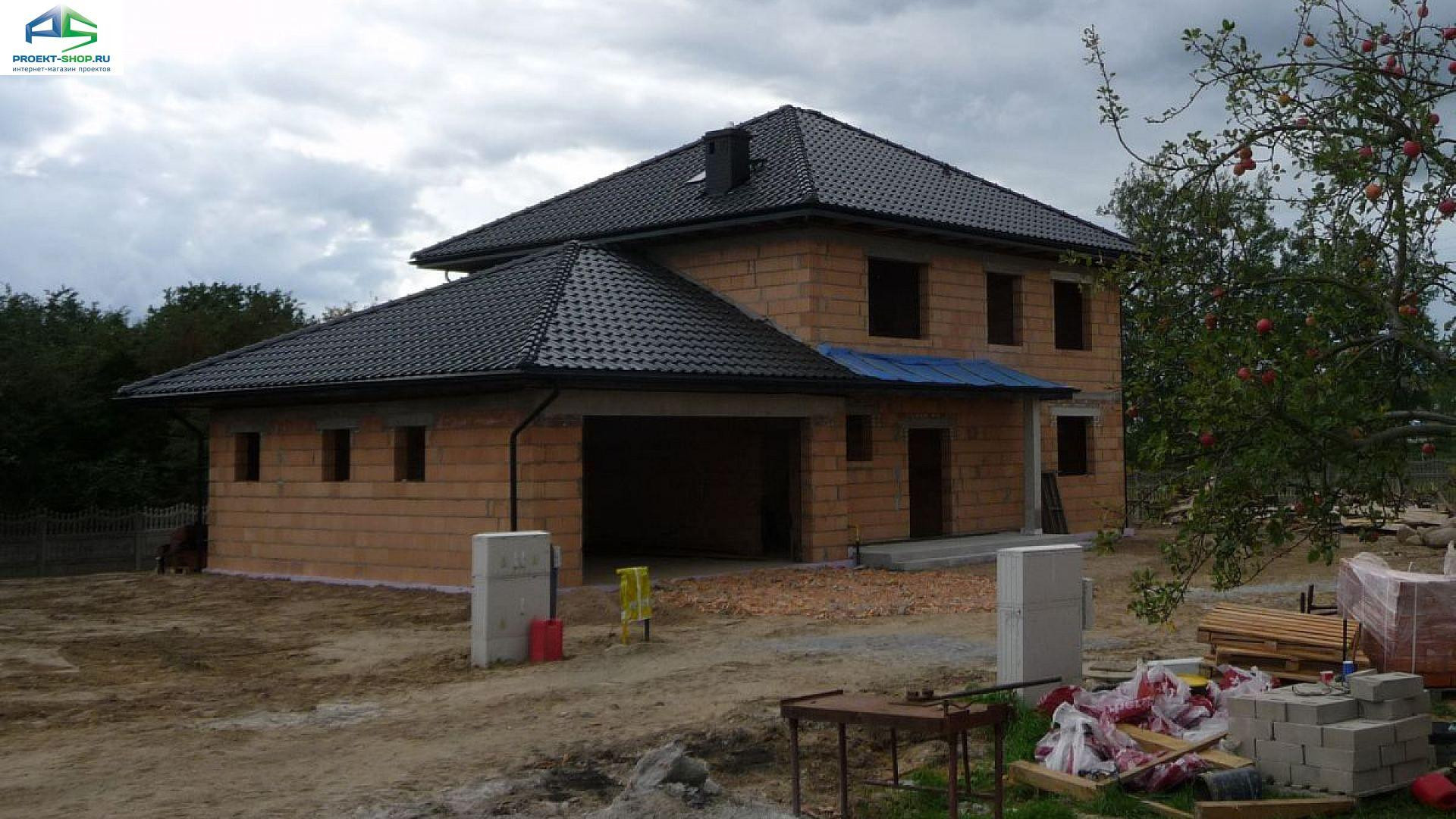

Дом с гаражом и крыльцом, покрытых трехскатными крышами
Виды трехскатных кровельных конструкций
В принципе, модельный ряд крыш в три ската не большой. Обычно используют вальмовую конструкцию или шатровую. Первую возводят в том случае, если пристройка имеет продолговатую форму, то есть в виде прямоугольника. Вторую, если форма пристраиваемого здания имеет форму квадрата.
В обоих случаях возводимая конструкция состоит из одних и тех же элементов, только соединяются они по-разному. Правда, есть и отличительная особенность, в основе которой лежит коньковый узел. В вальмовой крыше коньковый прогон присутствует, в шатровой его нет.
Элементы трехскатной кровли
Как и все кровельные конструкции, трехскатная крыша дома состоит из мауэрлата, стропильной системы и обрешетки. Так как сама по себе кровля над пристройкой – конструкция небольших размеров, соответственно дополнительные элементы в ней отсутствуют. К примеру, стойки опоры под стропильные ноги. Но в обеих вариациях есть нарожники, то есть стропила небольшой длины, которые упираются на боковые основные стропильные ноги.
Необходимо отметить, что трехскатные кровельные конструкции не отличаются высокой устойчивостью. Поэтому к ним применяется одно жесткое требование – это угол наклона скатов, которые не должен превышать 45°, но и не быть меньше 25°.
Трехскатная крыша состоит из стандартных элементов: мауэрлат, стропила, обрешетка
И совет от специалиста.
Трехскатная кровля состоит из треугольных и трапециевидных скатов, поэтому, применяя жесткие кровельные материалы, необходимо быть готовым к большим их расходам. Отсюда рекомендация – использовать для покрытия крыш пристроек мягкую кровлю.
Возведения вальмовых трехскатных крыш
Пристройка или открытый навес – это сооружение, возводимое у стены основного дома, где эта стена выполняет частично функции опоры для кровельной конструкции. Поэтому к ней крепят кронштейны или в процессе возведения дома в кирпичную или блочную кладку устанавливают закладные детали. Обычно это стальной уголок размерами 75х75 мм. Он прочный с большой несущей способностью.
Если производится крепление уголка к стене, то в качестве крепежного изделия применяют металлические дюбели. На каждую закладную хватит 2-3 крепежа.
Очень важный момент – правильная установка закладных деталей. По высоте они должны располагаться на одном уровне со стояками или стенами пристройки. Потому что все конструктивные элементы будут обвязываться мауэрлатом. При этом надо учитывать тот факт, что подогнать по высоте закладные проще и дешевле, чем подгонять под требуемый уровень опоры террасы или веранды.
Закладная деталь из уголка в виде кронштейна
Итак, стены или стойки подняты на необходимую высоту, закладные прикреплены к стене. Теперь надо установить мауэрлат. Для небольшого навеса подойдет брус сечением 50х100 или 100х100 мм. Его просто распиливают на четыре отрезка, длины которых соответствуют размерам пролетов пристройки. Если строение сооружается из стен, то мауэрлат укладывают прямо на верхние горизонтальные их торцы, к которым и крепятся. Как вариант крепления – проволока, которую оставляют в кирпичной кладке (на 5-6 рядов ниже самого верхнего уровня), затем перекидывают ее через мауэрлат, где закрепляют скруткой.
Отрезки мауэрлатного бруса обязательно скрепляют и между собой длинными гвоздями или саморезами, сегодня все чаще используют специальные перфорированные профили из оцинкованной стали.
Что касается крепления бруса к закладным, то обычно в качестве крепежа применяют болтовое соединение. Для этого в мауэрлате делают сквозные отверстия диаметром на 2-3 мм больше диаметра болта. Основная задача производителя работ – уложить элементы мауэрлата в одной горизонтальной плоскости.
Крепление поперечных балок к стене деревянного дома
Иногда к формированию каркаса под кровельную конструкцию подходят по-другому. Сначала устанавливают поперечные балки перекрытия, которые одними концами опираются в закладные детали. А уже на этот опорный каркас укладывают мауэрлат. То есть вариантов создания мауэрлата немало, каждый из них выбирается с учетом сложности кровельной конструкции, ее размеров и веса. И чем тяжелее крыша, тем прочнее должна быть основа под нее.
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли, установки окон и дверей, утепление домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Формирование конька
Под вальмовую крышу надо обязательно уложить одну горизонтальную опорную балку, на которую устанавливают стойку под коньковый прогон. Длина последнего определяется проектом и декоративным наполнением самой трехскатной крыши террасы. Балку можно укладывать поперек или вдоль пристройки. Лучше, если ее длина будет короче.
Именно на эту промежуточную балку устанавливают две стойки: одну у стены, вторую в промежутке между стеной и фасадным краем сооружения. То есть точное место установки второй опоры обозначено проектом крыши. Иногда, если трехскатная вальмовая кровля небольших размеров, пристенную стойку не устанавливают. Под коньковый прогон монтируют на стене еще один монтажный кронштейн в виде закладного элемента. Обычно его размеры делают меньше, применяют уголок 50х50 мм, устанавливают на равных отрезках от уже установленных закладных, но выше.
Стропильная система трехскатной крыши
Промежуточную стойку крепят к балке любыми крепежными изделиями, главное, чтобы она была надежной опорой для конькового бруса.
Обычно в качестве стойки используют доску толщиною 50 мм и шириною 150-200 мм. Монтируют ее по уровню в вертикальной плоскости. Это важно.
Итак, две опоры под коньковый брус готовы, остается последний установить горизонтально и прикрепить к этим опорам.
На нашем сайте Вы можете найти контакты строительных компаний, которые владеют полным циклом собственного производства, оказывают услуги без предоплаты, предоставляют кредит или рассрочку на строительство, а также принимают в зачет средства материнского капитала. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Формирование стропильной системы
Следующий этап – от внешних углов террасы к коньковому брусу укладывают и к нему же крепят две стропильные ноги. Их называют ребрами, они же формируют треугольный скат вальмовой крыши. Теперь остается только смонтировать стропильные ноги на скатах и установить нарожники. А в конце обшить всю стропильную систему обрешеткой.
Сборка трехскатной крыши вальмового типа над пристройкой
Есть другой вариант вальмовой крыши, в которой два ската треугольники, один трапеция. При этом последний является фасадным элементом. Это более сложная конструкция. Ее используют для покрытия террас или веранд прямоугольного типа, расположенных вдоль стены основного дома. На фото ниже как раз такой вариант крыши показан.
Вальмовая крыша над прямоугольной узкой террасой
Чтобы собрать такую кровельную конструкцию, необходимо коньковый брус прикрепить к стене дома на высоте конька кровли. Его крепят точно так же, как и балки перекрытия – к закладным элементам. И уже от конькового прогона к углам пристройки устанавливают длинные угловые стропила (ребра). А уже на них монтируют стропильные ноги и нарожники. Основная задача производителя работ – точно установить коньковый прогон. Концы бруса должны располагаться на равных расстояниях от краев пристраиваемой террасы, чтобы соблюсти пропорциональность строения в целом.
Сооружение шатровой крыши
Как уже было сказано выше, шатровая кровельная конструкция в своем составе не имеет конькового прогона. Но есть так называемый коньковый узел. Это точка соединения основных длинных стропил, которые формируют три треугольных ската. Два крайних из них одинаковые по размерам и форме. На фото ниже показана трехскатная крыша для крыльца и для пристройки.
Шатровая крыша над пристройкой и крыльцом
Самое сложное в этой конструкции – грамотно соединить в одной точке четыре стропильные ноги: две в виде угловых ребер, две расположены вдоль стены основного дома. В принципе, способов крепления несколько. Самый простой – установить под верхние стропильные концы стойку из бруса 100х100 мм. Правда, для этого придется уложить под нее доску или такой же брус на уровне мауэрлата. При этом необходимо будет прикрепить к стене закладные, чтобы закрепит доску. И уже к верхнему краю стойки будут крепиться все четыре стропилы.
Вариант с закладными здесь отпадает. Или придется изготавливать специальную закладную специфичной конфигурации, или использовать несколько разных кронштейнов. То есть придется долго подбирать вариант с подгонкой крепежей по размерам сечения стропильных ног.
Достоинства и недостатки трехскатных кровельных конструкций
Из всего вышесказанного можно понять, и это подтверждают фотографии, что описанные конструкции являются половинками стандартных крыш: вальмовой и шатровой. То есть это обычные кровли, в которых нет ничего сверхъестественного или необычного. Просто в ней не четыре ската, а три. Отсюда их преимущества и недостатки:
В первую очередь упрощается сам монтажный процесс, за счет половинчатости сооружаемой конструкции. А соответственно на нее меньше уходит стройматериалов, времени и сил.
Половинчатость создает несимметричную модификацию крыши, которая действует на стены, а соответственно и на фундамент пристройки, неравномерно.
И это надо обязательно учитывать, составляя проект.
Половина вальмовой крыши есть кровля трехскатная
Аэродинамические нагрузки от порывов ветра создают большее давление, которое может привести к опрокидыванию трехскатной конструкции. И этот момент надо всегда принимать во внимание.
Четырехскатная крыша, любой формы – конструкция, которая компенсирует давление двух скатов, расположенных друг против друга. Отсутствие одного ската в трехскатной кровле эту компенсацию нарушает. И хотя стена основного дома как-то сдерживает эти нагрузки, все равно присутствует большая вероятность, что стропильная система боковых скатов подергается большим нагрузкам, чем фасадная. Поэтому в процессе монтажа необходимо применять более прочные виды крепежа, дополняя их различными распорками, подкосами и прочими крепежными деталями.
Во всем остальном это обычная кровельная конструкция, которую можно покрыть любым кровельным материалом. Ее можно утеплить, установить софиты, подшить изнутри материалами, которые применяют для оформления потолков, установить светильники и прочее, прочее, прочее.
Заключение по теме
Сегодня, наверное, уже нельзя говорить о том, что крыши в три ската – редкость в частном домостроении. По сути, это оптимальный вариант для покрытия пристроек, который дает возможность неплохо сэкономить на приобретение стройматериалов. К тому же, если правильно спланировать сооружение, то его можно точно вписать в дизайн общего дома. Тому подтверждения фотографии в этой статье.
Внешняя привлекательность и функциональность трехскатной крыши
Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.
Основные элементы трёхскатной конструкции
Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке.
Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:
- Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.
В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши
Тип обрешётки зависит от применяемого кровельного покрытия
Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса
Кровельный свес защищает лицевую поверхность дома от избыточной влаги
Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы
Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.
Особенности возведения трёхскатной крыши
Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.
Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании
Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции.
В этом случае важно учесть ветровую нагрузку.
Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.
Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.
Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.
Материалы, необходимые для работы
На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.
Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.
Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.
Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне
Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек.
Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.
Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:
- брус для опорных стоек — 2 штуки;
- укороченные стропила — 20 штук;
- полноразмерные стропила — 14 штук;
- брус опорного стропила для вальмы — 1 штука;
- полноразмерные стропила для вальмы — 11 штук;
- доски для обрешётки — 135 м.
Площадь такой крыши составляет 172 м 2 . Рассчитать её довольно просто:
- скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
- вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.
Какие элементы используются в сборке стропильной системы
Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.
Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель
Основными элементами стропильной системы выступают:
- Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
- Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
- Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
- Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
- Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).
Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции
Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил
Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.
Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться
Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.
Варианты устройства стропильной системы
Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:
- Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями.
Своими руками собрать висячую конструкцию практически невозможно.На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками
Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона
Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.
Этапы строительства трёхскатной крыши своими руками
Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.
- Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.
К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой
Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами
Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли
Кобылки служат для удлиннения стропил при формировании кровельных скатов
Особенности укладки кровельного материала на трёхскатной крыше
Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:
- Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.
- На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.
Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров
Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.
Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.
как сделать трехскатную крышу своими руками
Трехскатная крыша террасы или дома имеет в своей основе более сложную конструкцию в отличие от двускатной кровли. Несмотря на все сложности в последние время застройщики все чаще отдают предпочтение именно ей. При правильном монтаже и грамотном выборе кровельного материала такая кровля станет настоящим украшением дома. И не только дома – веранда, терраса, беседка станут гораздо интересней с такой крышей.
В данной статье мы рассмотрим, как правильно рассчитать конструкцию и как сделать трехскатную крышу своими руками.
Содержание.
Элементы конструкции.
Особенности трехскатной кровли.
Расчет кровли.
Сборка конструкции для трехскатной кровли.
Элементы конструкции
Трехскатная крыша представляет собой один треугольник и две трапеции с торцевыми скатами. Проще говоря, состоит из 2-х частей: традиционной двускатной кровли, закрывающей весь дом по длине, и вальмы, покрывающей одну сторону дома по ширине.

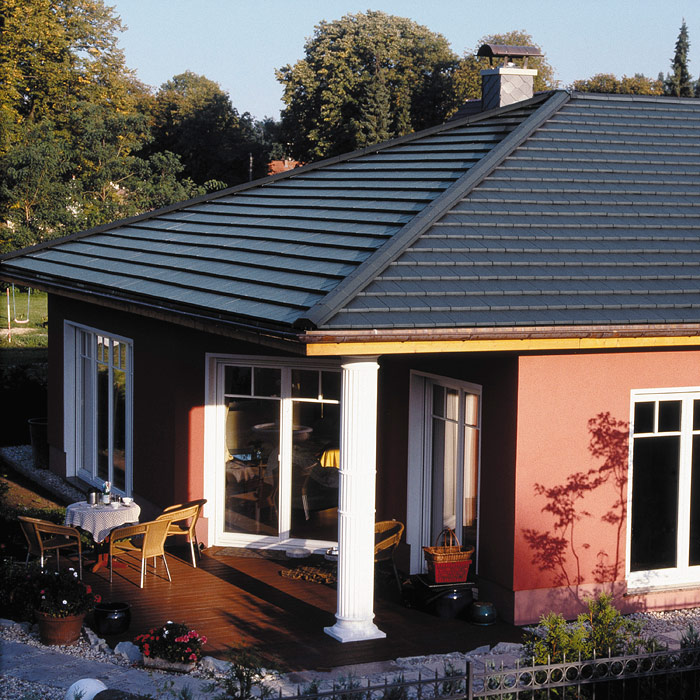

Трехскатные крыши фото
Каркас кровли состоит из элементов:
Мауэрлата – представляет собой брус, который укладывается по периметру внешних стен. Необходим для правильного распределения нагрузки на стены дома.
Стоек – это опорные брусья установленные вертикально. Необходимы для удержания всей стропильной системы.
Балок перекрытия – это доски, которые укладываются на мауэрлат. Служат каркасом между пространством чердака-мансарды и этажом дома.
Стропил – доски, которые укладываются с определенным шагом непосредственно на коньковый брус, верхние стойки и мауэрлат.
Лежня – представляет собой промежуточный брус, который укладывается на несущие стены сооружения.
Подкосов – доски, которые укладываются под углом в 45 градусов. Выступают распорками между стропилами и балками перекрытия.
Конькового бруса – это брус, который укладывается на вертикально расположенные стойки. Выполняет функцию опоры всей стропильной системы дома.
Шпренгеля – вертикально расположенная опора, поддерживающая под углом размещенные стропила.
Соединение всех выше описанных элементов конструкции осуществляется металлическими уголками или спальными накладками, закрепляют брусья и доски саморезами или строительными гвоздями.
Особенности трехскатной кровли
Стропильная система трехскатной крыши имеет два вида стропильных ног: накосные и диагональные.
Накосные направляются к внутренним углам стен, диагональные – к внешним.Диагональные стропила длиннее накосных.
/roof-168262250-crop-59a6e9a622fa3a0010aa3a27.jpg)
Накосные направляются к внутренним углам стен, диагональные – к внешним.Важно: если длины доски не хватило, то ее спаривают, т.е. наращивают.
Важно: узел, в котором соединяется брус конька с центровыми рейками скатов кровли, должен осуществляться строго под углом в 90 градусов.
Расчет параметров кровли
Габаритный расчет трехскатной крыши дома – это в первую очередь определение расположения центрального конька вальмового ската. Для этого необходимо вычислить разнице между суммой длин стен (параллельно которых он расположен) и длиной всего конька. Полученное значение делят на 2. Получаем центральное расположение конька вальмовых скатов по отношение к боковым стенам.
Аналогичные вычисления необходимо провести для поперечной стены, на которую будет установлен стропильный треугольник. Единственное отличие – измерение длины конька начинают от центра сечения балки. Потом меряется длина стены, полученное значение делится на 2. Теперь можно делать отметку расположения центрального конька на схеме кровли на центральной стене.
Сечение стропильных ног определяется в зависимости от действующих нагрузок (вес кровельного пирога, вес снегового слоя, ветровые нагрузки) и угла наклона кровли.
Важно: запас прочности обязателен! Не менее 1,4.
Расстояние между стропилами также определяется расчетами. Шаг высчитывается в зависимости от пролетов, типа используемых ферм, несущей способности опор.
Важно: количество раскосов (необходимых для разгрузки стропильной системы) и растяжек (призванных сдерживать конструкцию от «разъезжания») должен установить только профессионал – конструктор-проектировщик!
Сборка конструкции для трехскатной кровли
Инструкция по монтажу трехскатной кровли:
Постройка начинается с установки мауэрлата на стены сооружения.
Разметка центрального прямого участка кровли.
Монтаж несущей конструкции: конькового бруса и стропил. Осуществляя соединение центрального стропила с брусом конька необходимо учитывать отступ от торца (заранее высчитывается).
Монтаж несущей конструкции: конькового бруса и стропил. Осуществляя соединение центрального стропила с брусом конька необходимо учитывать отступ от торца (заранее высчитывается).Важно: Каждый узел крепления стропил и мауэрлата должен иметь горизонтальные вырубки. Необходимы для осуществления стыковки. Благодаря вырубкам соединение получается крепким и нагрузка на стены равномерно перераспределяется.
Вертикальные стойки устанавливают или на балки перекрытия или на лежни (в зависимости от типа конструкции). Крепления осуществляются металлическими накладками. Расстояние между стойками не более 2 м.
На стойки монтируется коньковый брус. Прежде чем осуществить его крепление к стойке нужно проверить симметричность всех элементов.
Боковые стропила верхним концом крепятся на коньковый брус, нижним – на мауэрлат. Выполняются по шаблону. Шаг стропил равен шагу балок перекрытия.
Боковые стропила усиливаются подкосами, которые монтируются на балки перекрытия под углом в 45 градусов.
После полной сборки стропильной системы начинается установка обрешетки.
Добавить комментарий
Вальмовая крыша по сравнению с двускатной крышей: преимущества и недостатки конструкции крыши
В чем разница между вальмовой крышей и двускатной крышей? Возможно, вам захочется узнать, как вы думаете, какой тип крыши следует поставить на пристройку дома, беседку или отдельно стоящий гараж. Или, возможно, вы начинаете поиск дома и хотите узнать, какой тип крыши лучше всего подходит для вашего района.
- Что такое двускатная крыша?
Двускатная крыша — это крыша с плоским концом в форме буквы «А». Этот треугольный конец называется фронтоном.
- Что такое вальмовая крыша?
Вальмовая крыша имеет четыре ската без плоской поверхности.
Вальмовые и двускатные крыши могут быть включены в современные и исторические архитектурные стили.
У каждого также есть уникальные преимущества. Что выбрать — сложный вопрос. Многое зависит от:
- Климатические условия, с которыми вы сталкиваетесь.
- Место, которое вам нужно на чердаке.
- Подходит ли ваша крыша для работы в условиях сильного ветра.
Мы объясним, как выглядят эти крыши, их преимущества и недостатки, а также другие детали, которые помогут вам принять решение.
Что такое шатровая крыша?
Вальмовая крыша — это крыша, у которой все четыре стороны крыши наклонены вниз от пика. У него нет фронтона или плоского конца. Шатровые крыши популярны на церковных шпилях, где они обычно имеют высокий скат. Они также популярны в домах в пригороде, потому что их легко построить.Все стены под крышей имеют одинаковую высоту, что упрощает строительство.
Вальмовая часть крыши — это точка, где две плоскости крыши встречаются и выступают наружу. См. Изображение ниже, на котором изображена вальмовая крыша с выступающими шатрами.
Виды вальмовых крыш
Существует несколько типов и стилей вальмовых крыш:
- Вальмовая пирамида: Простейшая вальмовая крыша — это вальмовая пирамида или квадратная вальмовая крыша. Эта крыша выглядит как пирамида, образующая наверху единственный пик.Вместо этого у обычных вальмовых крыш будет конек (как показано на вальмовой крыше выше). Когда пирамидальная крыша располагается поверх беседки или другого садового сооружения, это называется крышей павильона.
- Мансардная крыша: Для этого типа крыши каждая сторона крыши имеет два ската. Нижний склон круче верхнего.
- Комбинация: Комбинированная крыша противоположна мансарде. Он вспыхивает внизу по всему периметру крыши.Нижний уровень крыши находится на гораздо меньшем уклоне.
- Вальм и впадина: Этот вариант вальмовой крыши включает впадины. Долины — это места, где две плоскости крыши встречаются и выступают вниз. В последнее время популярны вальмовые и двускатные крыши.
Долины — это места, где две плоскости крыши встречаются и выступают вниз. В последнее время популярны вальмовые и двускатные крыши.Что такое двускатная крыша?
Двускатная крыша имеет по крайней мере один плоский конец, называемый «двускатным». Этот треугольный конец не состоит из кровельного материала. Вместо этого он сделан из сайдинга, камня или любых других материалов, которые используются в остальной части экстерьера дома.Двускатная крыша может иметь один, два и более фронтонов.
Двускатные крыши чаще всего встречаются в холодном климате. Это традиционный стиль крыш Новой Англии и восточного побережья Канады. Поклонники литературы в обеих странах узнают стиль крыши из популярных романов. В названиях произведений Натаниэля Хоторна «Дом из семи фронтонов» и Люси Мод Монтгомери «Энн из Зеленых фронтонов» упоминается этот стиль крыши.
Виды двускатных крыш
Есть несколько типов двускатных крыш:
- Открытый фронтон: Классическая двускатная крыша, где фронтон сделан из сайдинга дома.
- Фронтон коробки: Фронтон этой крыши закрытый и расширенный.
- Поперечно-двускатная крыша: Если объединить две двускатные секции под прямым углом друг к другу, получится поперечно-двускатная крыша.
- Gambrel: Gambrel — двускатная версия мансардной крыши. Стороны крыши имеют два разных ската. Вместо треугольника более сложной формы будет фронтон.Этот тип крыши распространен на сараях.
- Saltbox: Это типичная крыша в колониальном стиле. Он имеет открытую двускатную крышу, где один конец крыши выступает дальше другого. В результате получается асимметричная крыша и дом с гораздо большим пространством, чем дом с открытой двускатной крышей аналогичного размера.
Может ли крыша иметь шатры и фронтоны?
Да, многие стили крыши включают в себя как вальм, так и фронтон.
- Пересечение: Этот тип крыши также называют накладной вальмой, поскольку он выглядит так, как будто вальмовая крыша была взята и положена на двускатную крышу под углом 90 градусов.
- Jerkinhead: Представьте себе открытую двускатную крышу с небольшим покрытием на самом верху фронтона. Это дурацкая крыша. Маленькое покрытие наклонено наружу и образует два небольших бедра.
- Голландский фронтон: Голландский фронтон — противоположность остроконечной головы.На самом верху это похоже на открытую двускатную крышу, а остальную часть крыши расширяется до бедер.
Эти стили крыш могут сочетать в себе преимущества и недостатки как вальмовых, так и двускатных крыш.
Сравнение двухскатной крышии двухскатной крыши
На этой диаграмме показаны основные различия между шатровыми и двускатными крышами. После этого мы подробно исследуем каждое из этих преимуществ и недостатков.
| Вальмовые крыши | Двускатная крыша |
|---|---|
| Лучшие характеристики ветра | Хуже ветра |
| Хуже работы на снегу | Лучшая производительность на снегу |
| Дороже | Дешевле |
| Простота сборки | Сложнее построить |
| На чердаке меньше | Больше места на чердаке |
| Могут получать страховые выплаты | Лучшая вентиляция |
| Нет возможности декора | Возможность дополнительного декора |
Преимущества вальмовой крыши
Высокие ветровые характеристики
Вальмовые крыши — отличный выбор для сильных ветров.
Исследования подтвердили, что шатровые крыши лучше справляются даже с сильными ветрами, чем двускатные. При испытаниях в аэродинамической трубе лучше всего показали себя четырехскатные крыши с квадратной опорой. Для них требуется меньше диагональных распорок, чем для двускатных крыш, и у них нет плоской поверхности, на которую может попасть ветер. В результате, вальмовые крыши могут быть лучшим выбором для вас, если ваш дом сталкивается с сильным ветром.
Вальмовая крыша и двускатная крыша для страхования
Поскольку шатровые крыши обладают гораздо лучшими ветровыми характеристиками, некоторые страховые компании предоставляют домовладельцам, живущим в районах, подверженных ураганам, скидку на страховку за наличие шатровой крыши.Скидка может достигать 32%.
Обычно вы можете рассчитывать на эту скидку в регионах, которые подвержены ураганам и сильным ветрам, например, во Флориде. Перед тем, как выбрать шатровую крышу, целесообразно подтвердить эту скидку у своей страховой компании. Если ваш дом уже построен, вы можете заполнить отчет о защите от ветра, чтобы оценить, имеет ли ваш дом право на скидку.
Простота сборки
С точки зрения строителя вальмовые крыши строить проще.Все стены одинаковой высоты, и нет необходимости устанавливать дополнительные распорки, которые требуются для двускатной крыши. Тем не менее, некоторые строители по-прежнему предпочтут двускатные крыши, даже если их сложнее построить, поскольку они также дешевле.
Недостатки вальмовой крыши
Производительность на снегу
Поскольку у них обычно более низкий наклон, чем у двускатных крыш, шатровые крыши могут не так хорошо справляться с снегопадом. Все крыши должны быть построены в соответствии с нормативами, но может быть сложнее спроектировать шатровую крышу в соответствии со стандартами снеговой нагрузки вашего строительного кодекса.
Эти характеристики в холодную погоду могут объяснить, почему двускатные крыши более популярны, чем шатровые в заснеженных районах.
При этом архитекторы могут спроектировать шатровые крыши, которые будут иметь надлежащие зимние характеристики. Кроме того, вы должны защитить свою четырехскатную крышу ледяной и водной защитой, чтобы ограничить влияние снежной погоды.
Чердак
Вальмовые крыши также имеют меньше чердачного пространства, чем двускатные крыши, потому что они требуют диагональных распорок, которые занимают место. Напротив, фронтон обеспечивает сводчатый потолок и дополнительное пространство.Тем не менее, вы можете установить слуховые окна на вальмовых крышах, чтобы обеспечить дополнительное пространство и естественное освещение, чтобы компенсировать отсутствие фронтона.
Расход
Вы также можете задаться вопросом, стоит ли вальмовая крыша дороже, чем двускатная. На самом деле вальмовые крыши дороже. Мало того, что вальмовую крышу сложно спроектировать, для нее также требуется больше кровельных материалов, чем для двускатной крыши. Так что, если вы выберете шатровую крышу, можете рассчитывать на несколько повышенную стоимость.
Преимущества двускатной крыши
Дешевле
Основное преимущество двускатных крыш и одна из причин их популярности в том, что они дешевле, чем вальмовые.Открытая двускатная крыша будет иметь только две плоскости крыши вместо четырех для вальмовой крыши, поэтому вы, вероятно, потратите гораздо меньше денег на кровельный материал. Вам действительно нужно покупать больше материала для сайдинга. Однако обычно это дешевле, чем кровельное.
Вентиляция
Вентиляция чердака — ключ к поддержанию дома и крыши в хорошем состоянии. Правильные вентиляционные отверстия позволят уйти лишней влаге. Двускатная крыша может быть оснащена двускатными вентиляционными отверстиями, которые помогут снизить влажность и сохранить здоровье в доме.
Эффективны ли вентиляционные отверстия в фронтонах?
Мнения об эффективности форточки разделились.
Двускатная вентиляция может быть очень полезна в гаражах, где вам может потребоваться дополнительная вентиляция для здоровья и безопасности. Однако в большинстве домов для отвода лишней влаги потребуется нечто большее, чем просто двускатная вентиляция.
Хотя в некоторых случаях выбор двускатной крыши для вентиляции может быть разумным, в этом нет необходимости. Коньковые и потолочные вентиляционные отверстия могут обеспечить адекватную вентиляцию для любого типа крыши, если они установлены должным образом опытным профессионалом.
Больше чердака
Двускатная крыша дает больше места для вашего чердака. Некоторые люди хотят разместить на чердаке запасные спальни или детские игровые площадки. В конце концов, иначе это просто бесполезная трата места.
Украшение
В то время как и шатровые, и двускатные крыши можно использовать для создания красивых архитектурных стилей, на двускатных крышах больше места для декора. Вы можете установить кронштейны для фронтона, фронтоны и другие украшения, чтобы улучшить внешний вид своей крыши.Декор фронтона доступен в различных материалах и стилях, от простых и современных до замысловатых и старомодных.
Недостатки двускатной крыши
Ухудшение ветровых характеристик
Двускатные крыши не работают так же хорошо, как вальмовые крыши при сильном ветре. Фронтон — это плоская поверхность, на которую ветер может попадать напрямую. Затем ветер поднимает фронтальную часть крыши на крышу. Если у вашего фронтона есть свес, сила ветра может в крайних случаях подтянуть ферму вашей крыши.
Большинство профессионалов рекомендуют держать свес крыши менее 30 дюймов в областях, где ветровые характеристики имеют большое значение. Однако обратитесь к своему архитектору. Он / она лучше поймет, как строить с учетом ваших конкретных условий и строительных норм.
Сложнее построить
Строители считают, что дома с двускатной крышей сложнее построить.
Стены должны быть разной высоты, чтобы учитывать форму крыши. Кроме того, для двускатной крыши могут потребоваться дополнительные кронштейны, чтобы повысить ее сопротивление ветру, что требует времени и навыков для установки.
Гараж с двускатной крышей
Вы все еще выбираете для гаража двухскатную или вальмовую крышу? Рассмотрим популярный обратный двускатный гараж.
Это просто двускатный гараж, но повернутый в сторону, так что гаражные ворота находятся на той стороне здания, где нет фронтона. См. Картинку ниже для справки.
Вы заметите, что этот гараж намного шире, чем длина. Это дает вам достаточно места для гаражных ворот (или двух), без необходимости строить массивный гараж.К тому же, поскольку это двускатный гараж, наверху больше места для хранения вещей, чем в гараже с шатровой крышей.
Хотя вы можете прочитать, что водосточные желоба для двускатного гаража не нужны, это неправда. Вы получите гораздо больше пользы от своего гаража и черепицы, установив и поддерживая водосточные желоба. К счастью, дополнительная ширина гаража с двускатной крышей также означает, что водосточные трубы находятся дальше от проезжей части, чем они были бы в противном случае. Таким образом, у домовладельцев появляется больше места для отвода водосточной трубы от проезжей части.
Тип крыши, которую вы устанавливаете для своего гаража, — не единственное важное решение, которое вы должны принять. Также важно выбрать правильную черепицу для вашего гаража.
Последнее слово по сравнению вальмовых крыш и двускатных крыш
Выбор подходящей крыши для гаража, дома или даже беседки может оказаться сложной задачей. Следует ли ставить на первое место климатические условия, красоту или стоимость? Будет разумно работать с архитектором или строителем, который поможет вам найти баланс между вашими потребностями. Он / она может создать для вас уникальный дизайн крыши, сочетающий в себе шатры и фронтоны, или помочь выбрать традиционный тип крыши, который лучше всего подходит для вас.
После того, как вы выбрали правильный тип крыши, важно установить на нее правильную черепицу с точки зрения производительности и стиля. Ваш следующий шаг — узнать о типах черепицы и решить, какая из них лучше всего подходит для вашей новой крыши.
Лучшие стили конструкции крыш, их плюсы и минусы
15 лучших типов крыш, а также их плюсы и минусы — прочтите, прежде чем строить!
При строительстве нового дома или модернизации существующего выбрать правильный тип крыши может быть труднее, чем большинство людей может себе представить.В конце концов, крыши делают гораздо больше, чем просто служат для самой основной практической цели — защиты дома и его жителей от внешних элементов. Например, форма крыши играет важную роль в определении общего вида и стиля дома.
Крыши также могут обеспечить дополнительное жилое пространство, а также сделать ваш дом более устойчивым, энергоэффективным и защищенным от непогоды.
1. Двускатная крыша
Двускатные крыши, также известные как скатные или остроконечные, являются одними из самых популярных крыш в США.Их легко узнать по треугольной форме.
Плюсы: Двускатные крыши легко сбрасывают воду и снег, оставляют больше места для чердаков или сводчатых потолков и обеспечивают большую вентиляцию. Их изначально простой дизайн позволяет легко их строить и дешевле, чем более сложные конструкции.
Минусы: Двускатные крыши могут быть проблематичными при сильном ветре и ураганах. Если рамы не будут правильно сконструированы с соответствующими опорами, крыша может обрушиться.Сильный ветер также может вызвать отслаивание материалов от двускатных крыш. Если есть слишком большой свес, ветер может вызвать приподнятие под ним и привести к отрыву крыши от стен.
Укрепление и обвязка крыши ураганом для смягчения ветра во Флориде
Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются надлежащие распорки, и проверьте крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.
Предлагаемые материалы: Остроконечные крыши могут быть покрыты практически любым материалом, включая битумную черепицу, кедровую плитку, металл, глиняную или бетонную черепицу.Однако, если крыша также имеет вальм и впадины, ее следует либо покрыть черепицей, либо покрыть металлической черепицей или стоячим фальцем, чтобы предотвратить протечки крыши.
Примечание: Для заснеженных регионов рекомендуется использовать угол наклона не менее 10/12 или 40 °.
Типы двускатных крыш
Боковой фронтон: Боковой фронтон — это основная скатная крыша. Он состоит из двух одинаковых панелей, скошенных под углом, пересекающихся на гребне посреди здания. Треугольник можно оставить открытым для открытой двускатной крыши или закрыть для двускатной крыши коробчатого типа.
Скрещенный фронтон: Скрещенный двускатная крыша — это две части крыши, соединенные под прямым углом. Два гребня перпендикулярны друг другу. Длина, шаг или высота могут отличаться или не отличаться друг от друга.
Установить кровельную черепицу $ 7,500 Средняя цена | Установить металлическую крышу 6 9753 6 0 $ 9000 Средняя цена | |
Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс |
Его часто можно увидеть в домах в стилях Кейп-Код и Тюдоров.
Передний двускатный: Передний двускатная крыша размещается у входа в дом. Такой дизайн часто можно увидеть в домах в колониальном стиле.
Голландская двускатная крыша: Голландская двускатная крыша — это гибрид двускатной и шатровой крыши. Двускатная крыша размещается в верхней части вальмовой крыши для большего пространства и повышения эстетической привлекательности.
2. Вальмовая крыша
Вальмовая крыша имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся наверху, образуя гребень.
Плюсы: Вальмовые крыши более устойчивы, чем двускатные. Наклон всех четырех сторон внутрь делает его более прочным и долговечным.
Они отлично подходят как для сильных ветров, так и для заснеженных территорий. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.
Вальмовые крыши могут предложить дополнительное жилое пространство с добавлением слухового окна или вороньего гнезда.
Примечание: Для районов с сильным ветром или сильными штормами рекомендуется угол наклона 4 / 12-6 / 12 (угол 18,5 ° -26,5 °).
Минусы: Вальмовые крыши дороже в строительстве, чем двускатные. Это более сложная конструкция, требующая большего количества строительных материалов. Кроме того, с добавлением слухового окна дополнительные швы могут облегчить образование утечек воды в долинах, если кровельная система не установлена должным образом.
Примечание: Правильная конструкция и техническое обслуживание являются обязательными для предотвращения превращения мелких проблем в серьезные.
Предлагаемые материалы: Вальмовые крыши, как и двускатные крыши, могут быть выполнены из практически любого кровельного материала, такого как черепица, металл или черепица.
Типы вальмовых крыш
Простые вальмовые крыши: Самый распространенный тип вальмовых крыш. У него многоугольник с двух сторон и треугольник с двух сторон. Стороны сходятся вверху, образуя простой гребень.
Крестовина: Аналогично двускатной крыше. Используйте отдельные вальмовые крыши на домах с разными крыльями.
Линия, где встречаются две крыши, называется долиной.
Примечание. В долинах может стекать вода. Правильная гидроизоляция — необходимость.
Half Hipped: Стандартная вальмовая крыша, у которой две стороны укорочены для создания карниза.
Ориентировочная стоимость кровли (1620 SF)
Битумная черепица
Металлическая кровля
Плоская крыша
$ 7,500
$ 7,500
в вашем районе
3.Мансардная крыша
Мансардная крыша, также известная как французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которые встречаются, образуя низкую крышу.
Нижний склон намного круче верхнего. Бока могут быть плоскими или изогнутыми, в зависимости от стиля.
Плюсы: Мансардные крыши могут помочь создать много дополнительного жилого пространства. Очень популярно использование помещения как полноценного чердака или жилого помещения, называемого мансардой. Этот стиль подходит как для открытых, так и для закрытых мансардных окон для большей эстетической привлекательности.
Мансардные крыши отлично подходят для тех, кто хочет гибкости при строительстве будущих домов. При первом проектировании и строительстве дома вы действительно можете сэкономить деньги, начав с простой мансардной конструкции. — Позже вы можете добавить чердак или слуховые окна. Это не только повысит стоимость дома, но и позволит домовладельцам легко добавлять пристройки по мере изменения своих потребностей.
Минусы: Низкий скат мансардной крыши не идеален для районов с сильным снегопадом.
Мансардные крыши стоят больше, чем обычные крыши, из-за украшений и деталей, которые они пронизывают. Но добавленное пространство и характер могут более чем компенсировать дополнительные затраты на первоначальное строительство.
Предлагаемые материалы: Поскольку мансардная крыша имеет уникальный дизайн, выбор уникального материала может сделать крышу еще более особенной.
Использование металла, такого как медь или цинк для крутой части крыши, может быть более дорогим с самого начала, но потребует гораздо меньше обслуживания в будущем, что делает его хорошим долгосрочным выбором.
Использование деревянной или шиферной черепицы с ромбовидным узором — способ выделить мансардную крышу. Однако черепица из состава перекрытия не должна использоваться . Асфальтовую черепицу можно по-прежнему использовать на более крутых участках крыши в обычном порядке.
Для мансардной крыши можно использовать большинство материалов, но имейте в виду, что часть крыши имеет небольшой уклон. Убедитесь, что он правильно гидроизолирован, чтобы защитить целостность крыши.
Типы мансардных крыш
Мансардные крыши могут иметь разные силуэты, в том числе прямые, выпуклые или вогнутые.Окна очень важны для обеспечения света дополнительным жилым пространством. В величественных домах также могут быть выставлены деревянные квоты, отделка или декоративный ограненный камень.
4. Gambrel Roof
Gambrel, или крыша сарая, очень похожа на мансарду в том смысле, что у нее два разных ската. Разница между ними в том, что у гамбреля только две стороны, а у мансарды — четыре.
Как и мансарда, нижняя часть двускатной крыши имеет почти вертикальный крутой уклон, а верхний уклон намного ниже.
Игроков можно увидеть не только на сараях, фермерских домах и бревенчатых домиках. Их также можно увидеть в домах в голландском колониальном и георгианском стиле.
Плюсы: Как и мансарда, балка обеспечивает дополнительное жилое пространство на чердаке, чердаке или чердаке. К тому же его просто оформить в рамку.
В проушине используются только две балки крыши и косынки. Поскольку конструкция довольно проста и требует меньшего количества материалов, это помогает снизить стоимость крыши.
Крыши Gambrel также являются отличной идеей для наружных навесов и складских помещений.
Их форма может обеспечить больше места для хранения, не занимая больше места.
Минусы: Козырная крыша не рекомендуется для районов с сильным ветром или регионов со значительными снегопадами. Открытая конструкция может привести к обрушению крыши под сильным давлением.
Крыши Gambrel также должны быть хорошо построены, иметь гидроизоляцию на гребнях и регулярно обслуживаться. Хорошая идея — ежегодно осматривать кровлю из каркаса на предмет повреждений, нанесенных штормами, сильными дождями или снегопадами.
Окна рекомендуются для добавления света в дополнительное пространство. В этом есть и плюсы, и минусы. Хотя все детали добавляют к дому красоту в целом, они увеличивают вероятность протекания воды.
Источник изображения: MetalRoof.us
Предлагаемые материалы: Материал, используемый для двускатной крыши, будет зависеть от стиля дома. Широко применяется деревянная, асфальтовая или шиферная черепица. Однако использование металла значительно сократит объем необходимого обслуживания.
Примечание: Если двускатная крыша используется в экстремальных погодных условиях, настаивайте на усиленных фермах, особенно на верхнем уклоне.
5. Плоская крыша
Как следует из названия, плоские крыши кажутся совершенно плоскими, без уклона. Тем не менее, они имеют небольшой угол наклона, позволяющий стекать и отводить воду.
Эти крыши обычно используются на промышленных или коммерческих зданиях. Однако их также можно устанавливать в жилых домах как в районах с высоким, так и с низким уровнем осадков.
Большинство людей не задумываются о количестве доступного жилого пространства на открытом воздухе, которое может предоставить плоская крыша. Так что не отказывайтесь от них полностью при строительстве нового дома!
Плюсы: Дополнительное жилое пространство на крыше для патио, сада или частично огороженное для пентхауса. Установки отопления и охлаждения также можно размещать на плоских крышах, скрывая их от глаз.
— Это особенно распространенная практика в коммерческих конструкциях крыш.
Сколько денег может сэкономить солнечная крыша в Кентукки?
Получайте прибыль от пространства на крыше: найдите местные предложения по солнечной энергии в вашем районе, избавьтесь от счетов за электроэнергию.
Подсчитайте мои сбережения!
Конструкция также способствует установке фотоэлектрических солнечных панелей для более энергоэффективного и энергонезависимого дома.
Плоские крыши легче построить, чем скатные, и для них требуется меньше строительных материалов, что снижает затраты.
Минусы: Низкий уклон делает плоские крыши более восприимчивыми к протечкам воды. Они не рекомендуются для регионов с большим количеством осадков или снегопадов.
Хотя первоначальные затраты на строительство плоской крыши дешевле, чем скатная крыша, они могут быть более дорогими в долгосрочной перспективе из-за затрат на техническое обслуживание и текущий ремонт и замену кровли.
Предлагаемые материалы: Обязательно убедитесь, что плоская крыша является водонепроницаемой. Лучше всего использовать непрерывный материал без швов. Чаще всего используются гудрон и гравий, рулонная кровля, металлические листы, ПВХ, ТПО и резиновая мембрана.
Примечание: Зеленые крыши также набирают популярность. Они эстетичны, энергоэффективны, так как вся растительность действует как дополнительный слой изоляции, с охлаждающими свойствами и помогает бороться с эффектом городского острова тепла.Слои создаются с использованием полезных растений, почвы, дренажа и гидроизоляционной мембраны.
6. Skillion Roof
Skillion также называют односкатной крышей или односкатной крышей. Это одинарная покатая крыша, обычно прикрепляемая к более высокой стене. — Его можно рассматривать как половину скатной крыши или как более наклонную плоскую крышу.
Крыши Skillion в основном используются для пристройки домов, навесов и подъездов.
Однако теперь они также используются во всей структуре домов в более современном стиле.
Плюсы: Skillions легко собрать и использовать гораздо меньше строительных материалов, чем крыши других типов. Их крутой уклон позволяет легко стекать снегу и воде, что делает их идеальными для регионов с сильным дождем и снегом. Их также можно использовать исключительно в целях дизайна, чтобы добавить архитектурный интерес и эстетическую привлекательность.
Минусы: Слишком большой уклон крыши может привести к занижению потолка. Кроме того, дома с односкатной крышей могут иметь проблемы в районах с сильным ветром.
Предлагаемые материалы: Из-за крутого наклона резиновое покрытие и кровельные мембраны можно удалить. Чтобы придать более обтекаемый вид, вы можете использовать стоячий шов, а не плитку или черепицу. Для более экологичного и энергонезависимого дома можно также установить большие фотоэлектрические солнечные панели.
7. Крыша Jerkinhead
Крыша Jerkinhead использует элементы как двускатной, так и вальмовой крыши. Его можно представить как двускатную крышу с шатровыми концами (укороченную, с вершинами, обращенными вниз).Или его можно охарактеризовать как вальмовую крышу с двумя короткими сторонами. — Их еще можно назвать остриженными двускатными или английскими шатровыми крышами.
Плюсы: Крыши Jerkinhead более устойчивы, чем обычная двускатная крыша. Если подрезать или повернуть острие вниз, крыша становится более устойчивой к ветру. Они также предоставляют больше места, чем традиционная вальмовая крыша. Более высокий шаг предлагает больше жилого пространства, обеспечивая лучшее усиление. Крыши Jerkinhead придают архитектурный интерес любому дому.
Минусы: Более сложная конструкция приведет к увеличению затрат на строительство.
Предлагаемые материалы: Крыша Jerkinhead может быть построена из практически любого кровельного материала.
8. Крыша «бабочка»
Крыша «бабочка» представляет собой V-образную крышу, состоящую из двух сдвоенных частей, которые расположены под углом вверх.
Средняя часть наклонена вниз, где две части встречаются в впадине. Общий эффект — это летающие крылья бабочки.
Крыша-бабочка популярна в современном, экологически чистом и тропическом стиле.
Плюсы: Верхний угол внешних краев позволяет использовать окна большего размера. Это придает дому больше естественного света, снижает счета за отопление зимой и придает дизайну открытость.
Долина в средней части крыши «бабочка» позволяет собирать дождевую воду, что делает ее полезной для регионов с высокой засухой. Для этой цели обычно устанавливается водосточная труба, прикрепленная к бочке от дождя или другому типу резервуара для воды.
Крыша «бабочка» представляет собой экологически чистый дизайн дома, поскольку в нее можно легко встроить фотоэлектрические солнечные панели, системы сбора воды и естественное освещение.
Минусы: Сложность конструкции удешевляет крышу-бабочку. Мало того, что первоначальные затраты выше, чем у обычных крыш, но и обслуживание будет более дорогим.
Обеспечение гидроизоляции крыши «бабочка» имеет важное значение. Дренажные системы могут засориться, что приведет к вытеканию или утечке воды. Это со временем ослабит столбы, что может привести к обрушению крыши.
Открытая конструкция и высокие окна могут затруднить регулирование температуры во всем доме.В некоторых областях может быть намного теплее, чем в других.
Предлагаемые материалы: Использование прочной непрерывной мембраны без швов — ключ к сохранению водонепроницаемости крыши «бабочка». Другой вариант — использовать металл, органические материалы или солнечные батареи.
9. Крыша капота
Крыша капота, также известная как карниз с выступом, имеет двойной уклон, причем нижний уклон имеет меньший угол, чем верхний. Это как обратная мансарда.
Нижний откос нависает над стеной дома.Этот свес — отличное прикрытие для открытой веранды.
Крыши с капотом обычно не используются в современных домах.
Они в основном использовались на французском языке и их можно увидеть в регионах Луизианы и Миссисипи.
Плюсы: Верхний наклон обеспечивает дополнительное жилое пространство для небольшого чердака или сводчатых потолков. Он также подходит для слуховых или боковых окон.
Свесные карнизы не только защищают крыльцо, но и помогают защитить стены от повреждений, причиненных водой.
Вода легко стекает по скатам крыши, а измененная конструкция вальмы делает ее более прочной, чем двускатная крыша.
Минусы: Сложный дизайн требует больше строительных материалов, и его сложнее построить. Это делает крышу капота более дорогой, чем другие, более простые конструкции.
Хотя вода легко стекает со склонов, на стыке двух склонов образуются долины. Это может вызвать стекание снега и воды. Для гидроизоляции этих участков необходимы дополнительные меры предосторожности.
Предлагаемые материалы: Крыши капота могут быть изготовлены из практически любого материала, включая черепицу, металл и натуральный камень.
10. Крыша соляного ящика
Крыша соляного ящика асимметрична по конструкции: одна сторона представляет собой скорее слегка наклонную плоскую крышу, а другая — более наклонную, с фронтонами на каждом конце.
Дома из соляных ящиков представляют собой вариации раннего колониального дизайна и дизайна Кейп-Код. Они возникли из-за необходимости иметь больше места. Ранние американцы поняли, что они могут добавить больше места с меньшими затратами материала, добавив наклонную крышу к существующей двускатной крыше.Вскоре были построены дома с уже добавленной односкатной крышей.
Плюсы: Наклон позволяет воде легко стекать, что делает крышу соляной коробки подходящей для мест, где идет сильный дождь. Асимметричный дизайн делает ее более прочной, чем простая двускатная крыша.
Увеличивает жилую площадь, делая дом от полутора до двух этажей.
Минусы: Дизайн может быть хитрым, что увеличивает стоимость строительства.
Хотя здесь предусмотрено больше жилой площади, это не так много, как на обычной скатной крыше.Также в некоторых комнатах могут быть наклонные потолки.
Предлагаемые материалы: Крыши соляных ящиков могут быть изготовлены из большинства строительных материалов.
11. Пилообразная крыша
Пилообразная крыша — это две или более параллельных скатных крыш, в которых наклонные и вертикальные поверхности чередуются. Как следует из названия, крыша при виде сбоку напоминает полотно пилы. Пилообразные крыши когда-то использовались только в промышленных зданиях. Однако теперь их используют и в современном домашнем дизайне.
Плюсы: Окна расположены в вертикальных пространствах крыши, что обеспечивает больше естественного света внутри дома.
Более высокие пики дают возможность построить либо сводчатые потолки, либо жилое пространство на чердаке.
Сочетание различных уклонов и использование естественного света делают эту конструкцию отличным выбором для домов с экологически чистыми удобствами, такими как солнечные батареи, геотермальные системы и системы лучистого отопления.
Минусы: Сложная конструкция и необходимые строительные материалы сделают пилообразную крышу намного дороже, чем другие типы крыш.Кроме того, это крыша, требующая особого ухода.
Добавление окон, впадин и различных уклонов повышает вероятность протекания воды. По этой причине не рекомендуется использовать пилообразные крыши в районах с сильным снегопадом.
Предлагаемые материалы: В зависимости от стиля дома крыша может быть деревянной, стальной или железобетонной.
12. Изогнутая крыша
Изогнутая крыша очень похожа на Skillion или односкатную крышу, но плоскости изогнуты. Это очень современное здание с уникальным креативным дизайном крыши.Величина изгиба может варьироваться от слегка изогнутой до формы арки.
Ориентировочная стоимость кровли (1620 SF)
Битумная черепица
Металлическая кровля
Плоская крыша
$ 7,500
$ 7,500
в вашем районе
Плюсы: Изогнутые крыши эстетически привлекательны и позволяют создать дом, непохожий на любой другой.
Они также создают изящные формы внутри дома.
Изогнутая крыша может использоваться для покрытия всего дома или отдельной секции, например, арочного входа.
Поскольку криволинейные крыши проектируются архитектором или строителем, их можно настроить так, чтобы они соответствовали региону, в котором строится дом. Например, в районах с сильным ветром крыша с меньшим уклоном будет более прочной, чем крыша с большим уклоном. В то время как в районах, где выпадает больше снега и дождя, может быть больше арки, чтобы вода могла стекать.
Минусы: Стоимость криволинейной кровли будет зависеть от сложности конструкции.
Предлагаемые материалы: лучший материал для изогнутых крыш — металл. Он будет изгибаться и принимать любую форму, к тому же значительно сокращается время ухода за ним.
13. Пирамидальная крыша
Пирамидальная крыша — это разновидность вальмовой крыши. Все четыре стороны сводятся к вершине крыши. Нет ни вертикальных сторон, ни фронтонов.
Пирамидальные крыши в основном используются для небольших зданий, таких как бунгало и коттеджи.Они также используются для вспомогательных построек, таких как бассейны, гаражи и складские помещения.
Плюсы: Пирамидальная крыша чрезвычайно устойчива к сильным ветрам. Это делает его отличным архитектурным выбором для районов, подверженных ураганам и сильным ветрам.
Наклон обеспечивает дополнительное пространство для вентиляции, чердаков или высоких потолков. Плюс к этому снизятся затраты на электроэнергию за счет нависающего карниза.
Минусы: Стоимость пирамидальных крыш выше из-за сложности конструкции.
14. Купольная крыша
Купольная крыша имеет многоугольную форму с перевернутой чашей. Купольные крыши отлично подходят для добавления уникальных и эстетичных элементов в любой дом. Они отлично подходят для куполов, беседок или вороньих гнезд.
Плюсы: Купольные крыши красивы по дизайну и долговечны.
Минусы: Сложность купольных крыш делает их строительство дорогостоящим. Однако в зависимости от конструкции может быть доступна сборная.
Предлагаемые материалы: Купольные крыши могут быть построены из черепицы, металла и даже стекла. Однако для купольной крыши, которая требует меньшего ухода, рекомендуется использовать металл.
15. Комбинированная крыша
Комбинированная крыша включает в себя конструкцию с использованием различных крыш на одной и той же конструкции по эстетическим и практическим причинам.
Например, дом может иметь шатровую крышу с двускатной крышей над слуховыми окнами и скиллионом над крыльцом.
Плюсы: Использование различных крыш придает дому архитектурный интерес.Это также отличный способ использовать лучший тип крыши для каждой части дома.
Минусы: Чем сложнее конструкция, тем дороже будет. Добавление различных уклонов и типов кровли потребует больше строительных материалов и затрат на рабочую силу.
При соединении разных крыш всегда появляются впадины и гребни. Это самые слабые места крыши, где вода может скапливаться и протекать.
Выбирая крышу, сначала определите, какой тип будет и не подойдет для вашего района.Например, если вы живете в заснеженной местности, одним из наиболее практичных вариантов может быть более высокая скатная крыша, которая легко сбрасывает большие скопления снега. После того, как вы сузили круг вариантов, подумайте о своих потребностях. Вам нужно дополнительное пространство или вы бы предпочли построить экологически чистый дом? Наконец, определитесь со стилем.
Примите во внимание эти важные факторы, и вы получите крышу и дом своей мечты.
Кредиты:
Все права защищены:
Топ-15 типов крыш, а также их плюсы и минусы — прочтите, прежде чем строить!
Вклад подрядчика и эксперта по кровле, Райан Слаттон
Содержание и форма Шери Хосале
Руководство, проверка фактов и редактирование Александром Биевецким
Бразильские дома: 15 проектов с двускатной крышей
Бразильские дома: 15 проектов Двускатная крыша
Projeto 03 / Кико Саломао — © Fran Parente ShareShare-
Facebook
-
Twitter
-
Pinterest
-
Pinterest
- 9000 9000 9000 9000 9000 9000 9000 Mail 9000 : // www. archdaily.com/951776/brazilian-houses-15-projects-with-gable-roofs
+ 16
Дом с двускатной крышей — это не только детский рисунок дома, но и одно из самых популярных решений в жилом секторе Бразилии. архитектура. Помимо того, что этот тип крыши очень привлекателен и прост в строительстве, он помогает дождевой воде течь по двум скатным поверхностям, которые встречаются на центральной линии, отсюда и название duas águas (буквально две воды) на португальском языке.
Несмотря на то, что он выглядит очень простым, существует бесчисленное множество вариантов планов, материалов и структурных элементов, которые могут добавить большую изощренность каждому проекту.Мы отобрали 15 бразильских домов, которые это демонстрируют.
Projeto 03 / Kiko Salomão
Projeto 03 / Kiko Salomão — © Fran ParenteModico House / Atelier Branco Arquitetura
Modico House / Atelier Branco Arquitetura — © Федерико КайролиBLOCO Arqualcante House / Cavalosqualos © Жоана Франса
Жордао Хаус / FGMF Arquitetos
Жордао Хаус / FGMF Arquitetos — © Fran ParenteMaestro Residence / Guelo Nunes Arquitetura
Maestro Residence / Guelo Nunes Arquitetura (Паэло Нунес Аркитетура — © Franpo984Parente House + 909 на португальском языке) Teresópolis House / Наталия Лемос + Паула Пупо — © Juliano Colodeti — MCA EstudioIbiúna House / Estúdio Penha
Ibiúna House / Estúdio Penha — © Fran ParenteRed House / Königsberger5 Vannucchi Arquados Красный дом / Königsberger Vannucchi Arquitetos Associados — © Pedro Vannucchi
GSM House / OTP arquitetura
GSM House / OTP arquitetura — © Guilherme PucciHaras House / 24.7 Arquitetura Design
Haras House / 24.7 Arquitetura Design — © Adriano PacelliCabanas / Duda Porto Arquitetura
Cabanas / Duda Porto Arquitetura — Изображение любезно предоставлено Дудой Порто Arquitetura HouseAlexandra Lima House Walden / Александра Лима — © Mauro Goulart Fotografia
CPL House / COTA760 + Бруно Стефан (на португальском)
CPL House / COTA760 + Бруно Стефан — © Cris FarhatHouse of Stones / Cuboverde Arquitetura Sustentável (на португальском языке)
/ Cuboverde Arquitetura Sustentável — © Gabriel GuimarãesBoreal House / Nommo Arquitetos (на португальском)
Boreal House / Nommo Arquitetos — © Paula MoraisПростые современные конструкции крыш
Простые современные конструкции крыш становятся все более популярными в последние годы.
Беглый просмотр журнала Dwell, ArchDaily или Pinterest покажет, что интерес к современной жилой архитектуре и простоте формы и функций, которые она охватывает, больше, не говоря уже о ценовых преимуществах более простой крыши.Если вы ищете идеи для дизайна и информацию о простых современных конструкциях крыш, не уходите и продолжайте читать. Мы рассмотрим самые популярные современные крыши, поговорим об эстетике, наилучшем использовании и преимуществах, технических методах строительства и соображениях планирования.
Давайте посмотрим на наиболее популярные характеристики простой современной конструкции крыши.
Использование и преимущества: Современная архитектура традиционно характеризовалась плоскими крышами. Плоские крыши образуют длинные горизонтальные плоскости, напоминающие широкую линию горизонта, часто наблюдаемую в природе. Они просты по форме и функциям и являются хорошим примером модернистского принципа «чистых линий».
Плоские крыши могут консольно переходить в смелые свесы для защиты тени и контроля солнечного излучения.Их можно посадить для создания пригодных для использования зеленых садов и зеленых крыш. Они даже могут быть доступными, в отличие от крыш других стилей, обеспечивать дополнительное жилое пространство и использоваться для смотровых площадок с панорамным видом на окружающий ландшафт.
Обрамление и изоляция: Обрамление плоской крыши относительно несложно. Его можно оформить как напольную систему с горизонтальными элементами каркаса на 16 ″ 19 ″ или 24 ″ o.c. В зависимости от пролета плоскую крышу можно обрамить из множества различных материалов: 2х каркас, деревянные балки, деревянный каркас, клееные балки, сталь, бетон или SIPS.Такая гибкость дизайна дает больше возможностей для детализации потолка, а также того, являются ли элементы каркаса скрытыми или открытыми.
Изоляция может располагаться между балками перекрытия или над обшивкой крыши.
Это может быть изоляция из войлока, изоляция из распыляемой пены, изоляция из жестких плит или SIP. Только не забудьте определить, нужно ли вентилировать вашу крышу.Отвод дождевой воды: Вопреки своему названию, плоская крыша на самом деле не является плоской. Плоские крыши строятся с небольшим уклоном, по крайней мере, 1/8 дюйма на фут, чтобы вода могла стекать — либо в централизованные водостоки, шпигаты, либо в водосточную систему.
Этого скромного наклона можно достичь несколькими способами:
- На больших крышах, вероятно, дешевле использовать конусную пенопластовую изоляцию поверх кровельной обшивки.
- На небольших работах, вероятно, более рентабельно вырубить 2×4 на клинья и прибить их к балкам.
- Всегда есть возможность полностью наклонить каркас крыши, но это обычно слишком усложняет задачу.
Прискорбный побочный эффект такого скромного наклона заключается в том, что угол недостаточно большой, чтобы выглядеть намеренно.Иногда он может выглядеть «кривым» для глаза, что не является хорошим дизайнерским ходом. Есть творческие способы скрыть этот «кривой» карниз. Один из способов — спроектировать крышу так, чтобы край крыши был покрыт стеной парапета. Другой способ — создать специальную деталь для защиты от гравия / кромки каплеобразования, которая изменяет профиль по длине крыши, чтобы компенсировать изменение уклона. Цель состоит в том, чтобы создать однородный край снаружи, но изменяющийся профиль внутри вдоль наклонной крыши. К сожалению, недостатком этого является более толстый профиль крыши.
Вот несколько примеров простых современных плоских крыш:
Культовые современные крыши: крыши со скатными решетками для затенения, солнечного излучения, дождевого покрытия и доступа на крышу.
[Дом рыбака от KDVA. Фото любезно предоставлено KDVA.]
Современные плоские крыши с парапетными стенами. В первом примере ниже показан гибрид традиционных плоских крыш. Консольные свесы крыши имеют по краю крыши металлический гидроизоляционный элемент, препятствующий гравию, который скрывает уклон.Основная крыша за пределами парапета имеет защитную заглушку, перекрывающую стену парапета.
Другой пример ниже показывает облицовку стены, простирающуюся до верха парапетной стены, скрывая наклонную плоскость крыши, которая существует за верхом стены.
Хотя плоская крыша преобладала в качестве стереотипной современной формы крыши, это не обязательно. Недавно мы видели несколько замечательных примеров архитекторов, дизайнеров и домовладельцев, которые превратили другие типы крыш в современные чудеса.Давайте взглянем.
Использование и преимущества: Односкатные крыши — еще один пример чистых, простых и функциональных кровельных конструкций. Простая линия крыши прекрасно вписывается в модернистский дизайн. Односкатные крыши лучше всего подходят, когда вы хотите позволить обилию света и заменить иногда непрактичное чердачное пространство большим внутренним объемом.
Одним из преимуществ односкатных крыш является их способность обеспечивать более высокие потолки и окна верхнего этажа вдоль высокой стороны крыши.Это обеспечивает большее естественное освещение, улучшенный вид и большее ощущение простора и объема.
Еще одно преимущество односкатных крыш заключается в том, что, как и на плоских крышах, можно создавать большие свесы, которые помогают пассивно контролировать приток солнечного тепла. Наклон крыши может быть спроектирован так, чтобы блокировать прямое солнечное излучение летом, но позволять ему светить в дом зимой.
Обрамление и изоляция: Система каркаса односкатных крыш проста и аналогична системе плоских крыш.Поскольку уклон крыши более крутой, чем у плоских крыш, в этом случае имеет больше смысла наклонить каркас крыши в соответствии с уклоном крыши.
Элементы каркаса крыши могут быть из любого количества материалов в зависимости от пролета. Как и в случае с плоскими крышами, также может быть достигнута различная эстетика потолка. И, в зависимости от ваших дизайнерских предпочтений, элементы каркаса крыши можно скрыть над потолком или оставить открытыми внизу. Есть много возможностей.
Сброс дождевой воды: Как следует из названия, односкатные крыши сбрасывают воду в одну сторону.Хорошим преимуществом является возможность легко собирать и хранить / отводить дождевую воду. Простая конструкция дренажа включает в себя единственный желоб, который собирает воду и направляет ее в водосточные трубы.
Вот несколько примеров простых современных односкатных крыш:
Простые современные конструкции односкатной крыши: обратите внимание на тонкий профиль кромки крыши в этом первом примере.
[Деревня изящных искусств, созданная BuildLLC. Фото любезно предоставлено BuildLLC.]
Обратите внимание, как односкатная крыша отлично подходит для окон в верхнем этаже.Они пропускают много естественного света вдоль высокой стороны крыши.
Использование и преимущества: Двускатная крыша уже давно является частью традиционной архитектурной истории. Попросите любого ребенка нарисовать дом, и он нарисует дом с двускатной крышей. Итак, как этот исторически традиционный дизайн крыши нашел свое отражение в современной архитектуре?
Во-первых, двускатная крыша — это очень простой, понятный и функциональный дизайн — все современные характеристики.Скатные крыши могут приобретать различную эстетику, которая при правильной детализации может излучать современный вид.
Двускатная крыша дает возможность увеличить площадь пола в объеме крыши, например, чердак или чердак. Он также может хорошо подойти к мансардным окнам, что увеличивает полезную площадь пола и естественный дневной свет, проникающий в пространство.
Еще одна причина использования двускатной крыши — использование сводчатого потолка. Сводчатые потолки добавляют объем пространству, поэтому многие современные дома с двускатной крышей используют сводчатые потолки — они могут превратиться в чердак.
Обрамление и изоляция: Каркас двускатной крыши обычно состоит из коньковой балки и наклонных стропил или сборных деревянных ферм. Другие стратегии создания каркаса включают каркасные конструкции из дерева и SIP.
Есть много способов утеплить двускатную крышу в зависимости от того, что делает потолок под ней. В большинстве случаев, если используются сборные деревянные фермы, обычно предполагается, что под ними предусматривается плоский потолок. (Большинство сборных ферм непросто для глаз, и их нужно скрыть.) В этом случае утеплитель обычно устанавливается поверх потолка между поясами ферм, а пространство используется как чердак.
В тех случаях, когда потолок сводчатый, изоляция может происходить между элементами каркаса или поверх обшивки крыши, что позволяет максимально увеличить полезный объем кровельного пространства.
Отвод дождевой воды: Подобно односкатным крышам, простые двускатные крыши легко отводят дождевую воду. Вода стекает по обеим ямам, где собирается в сточные канавы, а затем направляется в водосточные желоба.
Вот несколько примеров простых современных двускатных крыш:
Простые современные конструкции двускатной крыши: обратите внимание на современные детали остальной части дома, которые убеждают вас, что двускатная крыша МОЖЕТ быть современной. Традиционная отделка граблей и карнизов заменена тонкими линиями профиля. Из объема двускатной крыши можно выделить дополнительное полезное пространство для чердаков.
Эта простая двускатная крыша использует внутреннюю водосточную систему для упрощения конструкции крыши.Внутри двускатная крыша создает красивый сводчатый потолок и дает место для спального лофта.
Конструкция двускатной крыши в приведенном ниже примере проста, чиста и современна. Обратите внимание на то, как карниз и грабли свесов традиционных двускатных крыш устранены для получения чистого краевого профиля, где сайдинг стыкается прямо до кровли. Хороший.
Внутри помещения кажутся просторными благодаря сводчатому потолку.Продолжение деревянной облицовки стен и потолка — приятный штрих, который привносит в пространство непрерывность.
В следующих примерах архитекторы берут современную идею использования геометрических объемов и переосмысливают весь дизайн конверта с помощью единого, связного подхода. Они используют материал внешней облицовки как на стенах, так и на плоскости крыши / потолка, чтобы подчеркнуть однородность и чистый объем.
В первом примере использование деревянной облицовки как стены, так и двускатного перекрытия помогает визуально связать конструкцию надземной крыши со стенами, делая объем читаемым как единый элемент.
Во втором примере сплошная металлическая облицовка охватывает как крышу, так и поверхность стены. Этот непрерывный переход — лишь один из способов, с помощью которого некоторые конструкции двускатных крыш успешно совершили прыжок в сторону модернизма.
Плоская крыша, односкатная крыша и двускатная крыша являются лучшими и наиболее распространенными примерами простых современных конструкций крыш. Но, очевидно, есть вариации этих простых конструкций крыш, которые по-прежнему поддаются современной эстетике, будь то комбинирование профилей крыши, манипулирование ими или их какое-то изменение.
Однако добиться современного внешнего вида можно не только с помощью кровельных профилей. Дизайн дома делает его современным. Профили крыши — это лишь одна из частей мозаики дизайна. Также важно правильно продумать другие детали, такие как геометрические формы, четкие линии, простые материалы и дневной свет.
Вот еще несколько интересных примеров современного дизайна крыш:
Обратите внимание, как эти два проекта объединяют несколько простых форм крыши, но при этом создают простую единую схему крыши.Первый сочетает в себе плоские и двускатные крыши, а второй — серию фронтонов.
[Barwon House 2 от Auhaus. Фото любезно предоставлено Auhaus.]
В последних двух примерах архитекторы проявили немного творчества в дизайне крыш. В первом случае конструкция крыши использует две односкатные крыши (или разделяет двускатную крышу пополам) и добавляет зеленую крышу.
Во втором примере требования к зонированию требовали двускатной крыши, а домовладельцы жаждали плоской крыши.Таким образом, конструкция крыши творчески сочетает в себе два профиля крыши, заставляя глаз видеть плоскую крышу с фронтоном на заднем плане. Это было мастерски выполнено в деталях фасада с изменением цвета и материала на линии крыши.
Основное назначение крыши — защита от непогоды. Но он также играет очень важную роль в общем виде и стиле всего дома, энергоэффективности и долговечности. Выбор подходящей конструкции крыши — важное решение.
И это не всегда легко. Иногда его делают с самого начала, а иногда вам, возможно, придется промыть другие части конструкции, прежде чем выбрать лучшую форму крыши.
В конечном итоге, дизайн вашей крыши сводится к следующим переменным и тому, насколько каждая важна для целей вашего проекта.
- Эстетика и личные предпочтения — Вероятно, одним из наиболее важных факторов при определении дизайна крыши вашего дома на раннем этапе является ваш личный стиль.Если у вас есть сильные предпочтения в отношении определенного дизайна крыши, это может быть решающим фактором по сравнению со всеми другими переменными.
- Стоимость — Чем проще конструкция крыши, тем дешевле она стоит. Большие консоли, сложные углы, множество отдельных крыш, крутые уклоны и несколько кромок крыши увеличивают стоимость вашей кровельной системы — как и тип каркасной системы, кровельный материал и тип изоляции. Если сомневаетесь, не усложняйте.
- Функция крыши — Вы хотите иметь доступ на крышу? Хотели бы вы выделить немного места для мансарды? Вы хотите более высокую крышу и окна на потолке?
- Геометрия / дизайн здания — Форма вашего здания играет роль в определении лучшей системы крыши.Квадратный план этажа может выглядеть и лучше работать с плоской крышей, чем с односкатной крышей. Если вы хотите больше естественного света и освещения, возможно, вам понадобится односкатная крыша.
- Геометрия соседнего здания / окружения — Вы хотите, чтобы ваш дом вписывался в соседние дома на вашей улице? Если это так, возможно, ваш профиль крыши хочет быть похожим на них. Или, может быть, вы хотите сориентировать взгляды в определенном направлении в сторону от соседних домов. Каждое из этих соображений влияет на общий дизайн крыши.
- Правила зонирования и планирования — Комитеты по планированию, правила зонирования и советы по рассмотрению проектов могут иметь особые ограничения и ограничения на то, что вы можете делать с вашей крышей. Могут быть коды максимальной высоты крыши или постановления о планировании, регулирующие форму или материал вашей крыши. Убедитесь, что вы проявили должную осмотрительность и выяснили, какие государственные учреждения могут повлиять на ваш дизайн.
Если вы правильно спроектируете, построите и осветите крышу (и не будете отставать от технического обслуживания), хорошая крыша не протечет.Именно поэтому необходимо подчеркнуть, что важен качественный кровельный подрядчик. Архитектор, дизайнер или инженер могут помочь с проектированием крыши и планами каркаса, но без хорошего, опытного кровельщика не обойтись. Именно кровельщик устанавливает подкладку, кровельный материал и элементы гидроизоляции — все жизненно важные элементы, которые имеют решающее значение для сухого и теплого (или прохладного) дома на долгие годы, независимо от формы и профиля вашей крыши.
Что вы думаете и думаете о простых современных конструкциях крыш? Мы хотели бы услышать от вас.Поделитесь ими в комментариях ниже.
[Изображение: Дом из стекла и дерева Кенго Кума. Фото Скотта Фрэнсиса.]
Комментарии закрыты.
8 распространенных типов крыш | Owens Corning Roofing
Если вы приобретаете новую крышу или строите пристройку к дому, для которой требуется дополнительное пространство на крыше, вы можете ознакомиться с некоторыми из наиболее распространенных конструкций крыш и их влиянием на выбор кровельных материалов.
Конструкции, формы и стили крыш
В зависимости от архитектуры дома крыша потенциально может составлять 40% экстерьера, часто играя большую роль в его общем внешнем виде и сдерживании привлекательности. Итак, когда придет время устанавливать новую крышу, вам нужно будет выбрать кровельные материалы и цвета черепицы, которые хорошо сочетаются с формой и наклоном вашей крыши, а также дополняют внешний вид вашего дома.
Понимание потенциальных характеристик и влияния конструкции крыш различных форм и уклонов может помочь вам решить, какие черепицы и кровельные материалы лучше всего подходят для вашего дома как с точки зрения эксплуатационных характеристик, так и с эстетической точки зрения.
8 распространенных типов и стилей крышPro Совет: Кровельная черепица Owens Corning® подходит практически для всех типов конструкций крыш, при условии, что уклон крыши соответствует изложенным минимальным требованиям. От трехслойной черепицы до архитектурной черепицы Owens Corning® предлагает различные типы кровельной черепицы в широком диапазоне цветов, которые дополняют любой стиль крыши и внешний вид дома, а также долговечны, чтобы защитить ваш дом от непогоды. Вы можете «примерить» разные кровельные черепицы и цвета с помощью нашего визуализатора Design EyeQ®, чтобы увидеть, какие продукты и цвета вам больше всего нравятся для вашего дома и типа крыши.
Уклон крыши
Наклон вашей крыши имеет как практическую, так и эстетическую функцию. Например, вода от дождя или снега имеет тенденцию проливаться или стекать быстрее на крутой крыше. Наклон крыши выражается в соотношении, основанном на пропорциях крыши.
Подрядчики кровельных работ могут использовать термин 6 из 12 или использовать сокращенную версию, например 6:12 или 6/12. Это означает, что крыша поднимается на 6 дюймов по вертикали на каждые 12 дюймов (или 1 фут) по горизонтали. Это легко можно перевести на любое число.Крыша с уклоном 4 на 12 поднимется на четыре дюйма по вертикали и на 12 дюймов по горизонтали.
От плоских уклонов до крутых уклонов крыши вашего дома могут создать интересный силуэт.
При выборе кровельных материалов имейте в виду, что , чем круче уклон, тем более заметна поверхность вашей крыши над землей. , потенциально оказывая еще большее влияние на внешний вид вашего дома.
Большинство домовладельцев могут оставить эти расчеты своему кровельному подрядчику.Однако важно знать, что Международный жилищный кодекс содержит конкретные требования к минимальному уклону для всех кровельных покрытий, включая битумную черепицу. Ваш подрядчик по кровле может помочь вам выбрать правильный выбор для вашего уклона.
Хотя некоторые крыши традиционно строятся с определенным уклоном, это не жесткое правило.
8 распространенных типов крыш
Двускатная крыша
Вспомните свой первый карандашный рисунок дома.Скорее всего, вы нарисовали двускатную крышу. По сути, это треугольник, основание которого опирается на дом, а две стороны поднимаются, чтобы встретиться с гребнем. Наклоны на двускатной крыше могут сильно отличаться от крутых в стиле шале до крыш с пологим уклоном.
ИллюстрацияДвускатная крыша Двускатная крыша — чрезвычайно популярный вид крыши, который хорошо сочетается с различными домашними конструкциями. Вы можете вообразить это с фронтальными фронтонами над входами или пойти с дизайном скрещенных фронтонов, который состоит из двух выступов, установленных под прямым углом.
Обрезанная двускатная крыша
Обрезанная двускатная крыша носит несколько названий, в том числе выпуклая. Обрезные двускатные крыши спроектированы с базовой формой фронтона, с двумя сторонами, поднимающимися до конька, но затем заимствующим элемент у шатровых крыш: верхние пики «загнуты внутрь», создавая небольшие шатры на концах конька крыши. .
Обрезанная двускатная крыша, иллюстрацияЭти бедра представляют интересную архитектурную деталь дома и помогают продемонстрировать высококачественную дизайнерскую черепицу.
Голландская двускатная крыша
Голландская двускатная крыша — еще одна крыша комбинированного стиля, в которой используются элементы дизайна как двускатной, так и вальмовой крыши. Миниатюрная двускатная крыша, или «фронтон», располагается поверх традиционной вальмовой крыши.
Голландская двускатная крыша ИллюстрацияДвускатная часть предоставляет домовладельцам увеличенное чердачное пространство и даже может быть оснащена окнами для дополнительного солнечного света.
Gambrel Roof
Представьте себе классический красный сарай с белой отделкой, и вы только что вообразили двускатную крышу.Его две стороны имеют по два склона, крутой и пологий. Конструкция позволяет использовать верхний этаж как чердак, так и чердак. Добавление окон по бокам двускатной крыши может принести естественный свет и увеличить использование верхнего этажа.
Крыша GambrelКрутые секции крыш Gambrel хорошо видны, поэтому домовладельцы должны внимательно рассмотреть внешний вид своей кровельной черепицы.
Вальмовая крыша
Традиционная вальмовая крыша состоит из четырех скатов одинаковой длины, которые пересекаются, образуя простой гребень.Однако есть вариации, например, полубедра с двумя более короткими сторонами с карнизами.
Вальмовая крыша. Если у вас шатровая крыша, то вы, возможно, уже поняли, что большая часть крыши видна, если смотреть на ваш дом. Тип и цвет кровельной черепицы, которую вы устанавливаете на вальмовой крыше, будут составлять большую часть общего внешнего вида вашего дома, потому что она очень хорошо видна.
Мансардная крыша
Лувр в Париже — прекрасный образец мансардной крыши, классической формы которой является французская архитектура.Эта четырехсторонняя конструкция с двойными склонами имеет очень крутые нижние склоны, которые могут быть плоскими или изогнутыми.
Мансардная крыша ИллюстрацияХотя мансардная крыша возникла во Франции, она быстро стала популярной в Соединенных Штатах. Этот стиль позволяет домовладельцам в полной мере использовать верхний этаж с обилием внутреннего чердака и множеством окон, и это выглядит особенно привлекательно, когда добавляются мансардные окна.
Pro Tip: Выбор архитектурной черепицы сланцевидной формы, такой как черепица Owens Corning® Berkshire®, может еще больше улучшить старинную эстетику этой конструкции крыши.
Односкатная крыша
Если вы предпочитаете современный дизайн дома, вам наверняка понравится односкатная крыша. Этот «навесной» стиль напоминает половину традиционного фронтона. В то время как односкатная крыша долгое время использовалась для подъездов и пристроек, теперь односкатная крыша украшает всю конструкцию ультрасовременных зданий. Большинство односкатных крыш, как правило, имеют более низкие уклоны, обычно 4 из 12 и ниже, хотя более крутые уклоны ускоряют сток воды.
Односкатная крыша ИллюстрацияДома с односкатной крышей, как правило, представляют собой уникальные конструкции, отражающие стиль и индивидуальность их владельцев.Односкатные крыши предоставляют некоторые интересные возможности для размещения окон, от небольших рядов стеклянных панелей непосредственно под крышей до больших панорамных окон в передней части дома.
Плоская крыша (крыша с малым уклоном)
Когда большинство людей думают о плоских крышах, на ум часто приходят торговые центры и промышленные комплексы. Однако в период между 1945 и 1970 годами многие современные архитекторы середины века экспериментировали с плоскими линиями крыш, создавая дома мечты для кинозвезд и богатых бизнесменов.Плоские крыши соответствовали внешнему виду того периода, гармонируя с окружающей средой и создавая большие открытые планы этажей. Некоторые дома имеют ограниченную плоскую поверхность, а остальная часть крыши имеет двускатную или шатровую конструкцию. Кроме того, в некоторых пристройках к дому может использоваться плоская крыша, чтобы обеспечить дополнительное жилое пространство на втором этаже.
Плоская крыша. Иллюстрация. Имейте в виду, что плоская крыша на самом деле не означает плоскую — для отвода воды должен быть некоторый уклон.
Pro Совет: Плоские крыши (пологие) особенно уязвимы для протечек, поэтому они должны быть тщательно гидроизолированы и покрыты подходящим материалом, таким как самоклеящаяся многослойная модифицированная битумная мембранная система SBS, a ПВХ, ТПО или резиновая мембрана.
Как выбрать черепицу под свой тип кровли?
Мы представили вам разбивку распространенных форм крыш, которые также имеют множество подтипов, которые можно объединять в комбинированные стили. Правильный выбор черепицы зависит от вас.
- Проезжайте по окрестностям, просматривайте дома в Интернете и просматривайте журналы, чтобы найти стиль и цвет крыши, которые отражают дом вашей мечты.
- Рассмотрите свой район. У вас будет выбор: вписаться в окружающую обстановку или выделиться — это зависит от вашей личности и целей внешнего дизайна.
- Кроме того, могут существовать строительные нормы и правила или ограничения ТСЖ, которые ограничивают ваши возможности, поэтому обязательно проведите исследование перед началом любого проекта.
Кровельная черепица Owens Corning® может использоваться на всех типах крыш, с ограниченными исключениями для определенных уклонов крыш. Используйте инструменты цвета и дизайна крыши от Owens Corning, чтобы увидеть, как ваша крыша может выглядеть в различных стилях и цветах черепицы, и помочь вам согласовать крышу с экстерьером вашего дома.
Как только вы найдете желаемый вид, поговорите с опытным независимым подрядчиком по кровельным работам в сети подрядчиков Owens Corning, которая находится рядом с вами.Они могут помочь вам с выбором черепицы, подходящей для вашей конструкции крыши, и предоставить вам смету вместе с возможностями финансирования кровли.
Глоссарий кровельных терминов — стало проще
- Полезно знать наклон или уклон вашей крыши. Очень крутые или пологие крыши могут потребовать особого внимания. Ваш кровельный подрядчик может определить уклон за вас. Вы также можете ознакомиться с этой информацией о том, как измерить уклон и уклон, от Международной ассоциации сертифицированных домашних инспекторов.
Все крыши имеют настил, карниз и коньки. У большинства крыш тоже есть впадины. Давайте объясним, что на самом деле означают эти кровельные термины.
Профнастил — это фундамент вашей крыши. Палуба — это основа, которая опирается на «кости» вашего чердака, чтобы покрыть стропила и выдержать вес кровельных материалов.
Большая часть террасной доски изготавливается из фанеры или OSB (ориентированно-стружечная плита).OSB — это композитный вариант фанеры.
Карниз — это края крыши, которые нависают над внешними стенами дома. Водосточные желоба располагаются по краям карниза. Большинство вентиляционных отверстий карниза для вентиляции чердака.
Коньки — это самые высокие точки на крыше, где пересекаются две линии крыши. Как горный хребет относится к долине, так гребни крыш относятся к долинам крыш. На коньках кровли используется специальная черепица. На гребнях следует установить вентиляционные отверстия, чтобы горячий воздух мог выходить из чердачных помещений.
Обратите внимание на другой вид горных хребтов ниже:
Ручьи текут с гор в долины. Таким же образом вода течет к впадинам вашей крыши.
По этой причине выемок на крышах — одно из первых мест, куда вода попадет в проваливающуюся крышу. Ваш кровельный подрядчик, вероятно, порекомендует установить специальную подкладку и гидроизоляционные материалы, которых вы не увидите на других частях крыши.
Эти материалы можно комбинировать с уникальными методами укладки, такими как плетеные впадины, для создания непроницаемого барьера на впадинах вашей крыши.
Вентиляция имеет решающее значение для долговечности вашей крыши. Вентиляция — это поток воздуха через чердак. Этот воздушный поток позволяет выходить влажному горячему воздуху, сохраняя прохладу на крыше и более комфортно в вашем доме.
Вентиляция может быть выполнена с помощью приточных и вытяжных отверстий — обычно на карнизах и выступах — или при необходимости с помощью вентиляционных отверстий.
Кровельные материалы: подкладка, черепица, кровля
Каждый из этих материалов играет жизненно важную роль во всей кровельной системе.Если вы не знакомы с этими общепринятыми терминами кровли, вот основные сведения.
Подкладка — это базовый слой вашей крыши, который находится между настилом крыши и черепицей. Подложка из асфальта и волокнистого мата (обычно стекловолокна или войлока) может быть водонепроницаемой или водостойкой; в зависимости от вида и качества.
Например, CertainTeed, один из наших надежных партнеров по кровельным продуктам, рекомендует водонепроницаемую подстилку Winterguard для защиты от льда и воды по краям крыши и в долинах.
Водонепроницаемая подложка DiamondDeck — лучший выбор для основного настила крыши, поскольку черепица не нуждается в такой же опоре следующего уровня на бесшовных участках.
Что такое кровельная черепица? Рад, что ты спросил. Битумная черепица — это видимый кровельный материал, который является первой линией защиты вашего дома от непогоды.
Определение и дизайн, двускатная крыша против шатровой крыши и затраты на строительство
Добро пожаловать в руководство RenoCompare по двускатным крышам.Добавьте эту страницу в закладки или налейте себе вкусный напиток и пододвиньте стул, потому что вы могли бы быть здесь ненадолго! Все, что вы хотите узнать о двускатной крыше, находится здесь, на этой странице, и если это не так, вы должны немедленно написать нам по электронной почте и сообщить, чего не хватает!
Не стесняйтесь использовать следующие быстрые ссылки, чтобы переместить вверх и вниз это руководство к разделам, которые важны для вас
Обзор двускатной крыши | Двускатная крыша против шатровой крыши | Дизайн двускатной крыши | Строительство двускатной крыши | Двухскатная крыша Стоимость
Вот основные сведения о двускатной крыше, чтобы сравнить этот самый популярный тип крыши с другими, которые вы рассматриваете для своего строительного проекта.
Определение двускатной крыши, или Что такое двускатная крыша?Двускатная крыша — это крыша, которая образует равнобедренный треугольник стены под пиком, образованным наклоном крыши. Уклон или наклон крыши, которая образует фронтон, обычно составляет не менее 4/12 (4 дюйма вертикального подъема на каждые 12 дюймов наклонного горизонтального пролета) и может быть до 20/12.
Конструкция дома представляет собой простой прямоугольник с двумя фронтонами. В домах с более сложными следами будет три или больше.Мансардные окна, выходящие на крышу, могут также иметь фронтоны в зависимости от их конструкции.
Функциональное назначение двускатных крыш — облегчить сток дождя, поэтому, несмотря на то, что они встречаются повсюду, они особенно полезны в климате, где часто бывают сильные дожди. Двускатные крыши с нависающими карнизами улавливают ветер, поэтому дома в районах, где возможны ураганы и сильные прямые ветры, либо используют другой стиль крыши, либо имеют двускатные крыши с плоскими карнизами (не нависают). В климате с сильным снегопадом крутая двускатная крыша компенсирует вес снега и позволяет крыше сбрасывать его легче, чем более плоская крыша.
Конструкция с двускатной крышей имеет долгую историю, восходящую к классическим греческим и готическим архитектурным стилям Европы.
Двускатная крыша против четырехскатной крыши (или обеих)Два популярных варианта кровли — это оконцовка крыши двускатным или откидным концом. Третий вариант — объединение двух элементов.
Что лучше для ваших целей: двускатная или вальмовая крыша? Или комбинация? В этом руководстве каждый из них обсуждается с особенностями, плюсами и минусами.
Что такое двускатная крыша?Двускатные крыши остаются наиболее распространенной конструкцией крыш.Крыша заканчивается пиком, так что верхняя часть стены дома под ним представляет собой равнобедренный треугольник.
Варианты концов фронтона: Концы фронтона могут быть изменены для получения следующих вариантов:
Если у фронтона есть выступ, область от вершины до основания треугольника может быть ограждена сайдингом, который находится заподлицо с граблями, досками, образующими край крыши. Используемый материал может отличаться от того, что используется для отделки остальной части дома. Например, ящик с деревянными стенками над кирпичом или камнем обеспечивает визуальный контраст.
Когда козырек крыши выходит далеко за пределы торцевой стены, а концы фронтона наклонены назад к стене, конструкция называется крылом или крылатым фронтоном. Крыло дает навесную тень для фронтона окна, но когда крылатые фронтоны поражены сильным ветром, кровлю легче сорвать.
Что такое вальмовая крыша?На вальмовой крыше нет фронтона. Вместо этого остроконечный треугольник заменяется треугольником кровли, который спускается вниз и в сторону от дома.У бедра обычно такой же наклон, как и у остальной части крыши, но он может иметь меньший наклон, когда он расширяется для покрытия крыльца или автомобильного люка.
Эта крыша имеет небольшой фронтон на переднем мансардном окне и шатровую часть сбоку.
Комбинированная четырехскатная крышаТретий вариант — объединить элементы обоих стилей крыши, перекрыв часть фронтона:
- Голландская двускатная / голландская шатровая крыша: Эта конструкция включает кровлю, которая огибает фронтальный конец под вершиной, оставляя над ней меньший треугольник стены.Кровля соединяется с кровлей на прилегающих сторонах дома. Хотя определения гибкие, если в конструкции больше фронтона и меньше крыши, это голландский фронтон; когда конец в основном покрыт крышей, оставляя небольшой остроконечный треугольник, это голландское бедро.
- Срезанная двускатная крыша: В этой конструкции небольшой вальм закрывает от верхней трети до половины остроконечного треугольника, так сказать, срезая его вершину.
После того, как вы определились с вариантами, вот сильные и слабые стороны каждого.
Плюсы и минусы двускатной крышиПреимущества — Эта крыша придает чистый классический вид любому дому. Если вы хотите украсить свой фронтон, используйте бокс или привлекательный набор фронтонов, украшений для фронтона и привлекательных распорок из дерева и материалов, не требующих ухода. Фронтоны обеспечивают поперечную вентиляцию жилого помещения или отвод влаги и избыточного тепла с чердака.
Наконец, поскольку эта конструкция используется в наименьшем количестве кровли, а кровля более дорогая, чем сайдинг, крыши с двускатным концом являются наиболее доступными в строительстве и обслуживании в течение многих лет.
Недостатки — Открытые концы двускатной крыши имеют несколько потенциальных недостатков. Некоторые считают этот вид скучным. Конструктивно двускатный конец подвергает края кровельного материала воздействию дождя и сильного ветра, если концы не закрыты.
Фронтоны с выступами на крышах задерживают ураганный и сильный прямой ветер, поэтому необходимо добавить специальные распорки и дополнительные крепления, во многих случаях задним числом, когда такие погодные явления возможны. Расходы могут быть значительными.Из-за восприимчивости к ветру крылатые фронтоны не следует использовать в районах с сильным ветром.
Плюсы и минусы вальмовой крышиПреимущества — Вальмовые крыши — это стильное дополнение к любому дому, очень впечатляющее на двухэтажном доме или в доме ранчо с высокими стенами или сводчатым потолком. Вальмовые крыши, особенно без свесов, лучше переносят ветер, чем пики. Вытянутое бедро также может служить хорошим прикрытием для крыльца или крыльца.
Недостатки — Недостатки вальмовой крыши начинаются с более высокой стоимости строительства, материалов и обслуживания.Чердак внизу вентилировать труднее и дороже. Наконец, поскольку крыша начинает наклоняться вниз, чтобы сформировать вальм, прежде чем она закончится фронтальной вершиной, полезное пространство под ней сокращается.
Лучшее и худшее из
Обрезанные двускатные крыши и голландские вальмовые / двускатные крыши сочетают в себе плюсы и минусы двускатных и вальмовых крыш во всех отношениях. Оба оставляют место для двускатной вентиляции, а голландская вальмовая крыша не уменьшает жилую площадь так, как это делает полная вальмовая крыша. Затраты на строительство и содержание выше для стриженых фронтонов и голландского стиля, и они могут улавливаться ветром.
Двускатная крыша, шатровая крыша или их комбинация?Если важны затраты, то двускатная крыша — очевидный выбор. Помимо стоимости, большинство домовладельцев принимают решение на основе внешнего вида, который производит каждый тип крыши. Просмотрите фотографии домов в общем стиле, который вы предпочитаете, с различными вариантами крыши. Если вы работаете с архитектором, попросите сделать отдельные визуализации для тех типов крыши, которые вы рассматриваете. Другой вариант — использовать бесплатное онлайн-программное обеспечение САПР для архитектуры, такое как NCH DreamPlan, для изучения внешнего вида различных домашних проектов.
Конструкции двускатной крыши (варианты двускатной крыши)Фронтоны, выходящие на улицу, — обычное дело, когда узкий участок заставляет строительство дома глубже, чем его ширина. Боковые фронтоны чаще встречаются в более широких домах, хотя во многих из этих домов есть мансардные фронтоны спереди, чтобы позволить окнам или обеспечить архитектурное отличие.
Существует множество вариантов основного фронтона, которые обеспечивают визуальный интерес и / или влияют на размеры пространства непосредственно под крышей.
Когда двускатный треугольник закрыт, а не открыт, конструкция называется коробчатым фронтоном.
Когда часть дома выходит за пределы основной части дома, его фронтон известен как поперечный фронтон.
Когда на фронтальной стене имеется часть крыши, которая стыкуется с ней и спускается от нее вниз, оставляя над собой небольшой треугольник стены, форма представляет собой голландский фронтон. Голландская двускатная кровля может обернуться вокруг, чтобы соединиться с остальной конструкцией крыши.
Крылатый фронтон формируется путем выдвижения коньковой доски на пике крыши далеко за пределы фронтальной стены и последующего наклона крыши вниз и назад к фронтальной стене.Свисающая крыша фронтона, называемая граблями, поэтому шире на вершине, чем там, где она встречается с карнизом.
- Двойные и тройные фронтоны:
Это сложные конструкции крыш, в которых одна сторона дома имеет два или три фронтона. Второй и третий фронтоны либо стоят бок о бок с первым, либо меньше по размеру и построены в рамках большей площади фронтона.
Вальмовая крыша — это такая крыша, в которой часть фронтона покрыта кровельной обшивкой и материалом.Доска конька не доходит до внешней стены, а останавливается в точке, обеспечивающей желаемый наклон бедра. Комбинация бедра / фронтона — это архитектурный дизайн, в котором часть двускатного треугольника покрыта небольшим бедром.
Q: Что такое остриженная двускатная крыша?A: Когда пик фронтона перекрывается частью крыши или нависает над ней, например, небольшой вальм, конструкция называется остриженной двускатной крышей.
Q: Что означает разделенный фронтон?A: Термин обозначает фронтон, который разделен по вертикали для образования двух отдельных крыш, одна ниже и с меньшим уклоном, чем другая.Между двумя крышами образуется короткая вертикальная стена.
Теперь, когда мы рассмотрели основы, вы, возможно, захотите изучить дополнительные темы, такие как строительство двускатной крыши, выбор между двускатной крышей и скатной крышей, а также определение стоимости и материалов для двускатной крыши.
Строительство двускатной крышиКрутая кривая обучения созданию ферм вручную, чтобы сформировать штормовую крышу, отпугивает большинство домовладельцев. Как говорится в этом профессиональном руководстве: «Если вы умеете читать книгу по стропильным столам, рисовать прямоугольный треугольник, использовать квадрат для обрамления или скоростной квадрат и использовать циркулярную пилу, тогда вы можете обрамить двускатную крышу.”
Это большие «если», и если вы овладели навыками, необходимыми для строительства кровельной системы, сделайте это. Если нет, но вы все равно хотите научиться строить двускатную крышу, вам понадобится информация и руководства, выходящие за рамки этой страницы. Добавьте поперечные фронтоны, голландские фронтоны или другие варианты модификации, и проблема каркаса двускатной крыши возрастет.
Примите во внимание следующее: Даже большинство профессиональных строителей заказывают спроектированные стропильные фермы у компании, занимающейся фермой. Во-первых, компании по производству стропильных ферм нанимают мастеров, которые являются экспертами в чтении чертежей и получении размеров, углов и разрезов, точно соответствующих уклону, ширине и характеристикам крыши.Фермы изготавливаются в заводских условиях, где легче контролировать точность. Наконец, поскольку фермы строятся на заводе быстрее, чем на строительной площадке, их стоимость значительно ниже.
Заказ ферм для строительства двускатной крышиЕсли у вас есть чертеж или аналогичные планы, то у компании по фермам есть информация о том, как построить ферм для каркаса вашей двускатной крыши.
Если схемы нет, то эта информация понадобится компании по фермам для сборки вашего пакета ферм:
- Скат кровли
- Длина дома, если он прямоугольный, или длины секций, если дом L-образной формы или более сложный
- Собственная нагрузка (вес настила крыши и кровельных материалов) и временная нагрузка (дополнительный вес потенциального снега в данном климате). Требования в месте вашего проживания будут определять расстояние между фермами (обычно 16 дюймов и 24 дюйма по центру) и сколько фермы нужны
- Ширина дома или секций (пролет фермы)
- Будут ли фермы выступать над боковыми стенами, образуя карниз, или будут заподлицо со стеной
- Требуется ли ферма с приподнятой пяткой для дополнительной изоляции
- Ширина опоры в зависимости от расположения несущих стен определяет, насколько прочными должны быть фермы
- Полные спецификации слуховых аппаратов, бедер, крыльев и других конструктивных элементов крыши
- Тип потолка, например, плоский или сводчатый
При строительстве пристройки к дому новая секция часто соединяется с помощью двускатной крыши, которая примыкает к скату существующей крыши.Вот основные этапы добавления фронтона к существующей крыше:
- Снимите сайдинг с дома, где будет крепиться пристройка
- Уберите кровельный материал из дома, где будет крепиться дополнительная крыша
- Пристройка рамы
- Прикрепите серию постепенно уменьшающихся ферм, известных как насыпь, от пристройки к существующей крыше, чтобы обеспечить уклон крыши
- Добавьте сайдинг и кровлю, чтобы придать дому единообразный вид
Калькулятор двускатной крыши — полезный инструмент для определения необходимого количества ферм для двускатной крыши.Большинство калькуляторов кровли также дают вам общую площадь кровли в квадратных футах — цифру, используемую для заказа фанеры и кровельной черепицы или другого кровельного материала.
http://www.blocklayer.com/roof/gableeng.aspx
При использовании калькулятора для домов, которые сложнее простого прямоугольника, рассчитывайте каждую секцию дома отдельно, потому что для каждой потребуется отдельный набор ферм.
Входными данными для вычислителей двускатной крыши являются длина стены, ширина стены, уклон / уклон, свесы (если применимо) и расстояние между фермами.Расстояние по центру обычно составляет 24 дюйма, но требования к снеговой нагрузке в вашем районе, тип кровли, которую вы будете использовать, и наличие в доме внутренних несущих стен могут изменить эту спецификацию. В вашем местном отделе строительных норм и правил есть требования, которым вы должны следовать, чтобы построить безопасную, соответствующую нормам двускатную крышу.
Дополнительное оборудование для двускатной крышиЭти элементы обычно встречаются на фронтонах:
Фронтальные украшенияУкрашение фронтона декоративной накладкой на лицевой панели повышает визуальный интерес.Иногда используется дерево, но большинство фасадных украшений, фронтонов, кронштейнов, фронтонов и имбирных пряников изготавливаются из не требующих ухода материалов, таких как винил или легкий, но прочный пенополиуретан, называемый фипоном.
Декоративный сайдинг фронтоновОбшивка фронтона дополнительным материалом — привлекательный элемент дизайна. Ваши варианты включают встряски, черепицу, доски и облицовку из камня или кирпича. Все они доступны в виде не требующих ухода фиброцементных или не требующих ухода виниловых панелей.
Фронтальные вентиляционные отверстияВентиляционные отверстия около фронтона, а также вентиляционные отверстия конька и потолка способствуют циркуляции воздуха, избавляющего чердаки от влаги и избыточного тепла, которые в противном случае могут вызвать множество проблем для каркаса и кровельного материала. Конструкция двускатных створок бывает круглой, полукруглой, квадратной, квадратной с закругленным верхом и треугольной формы. Вентиляционные отверстия обычно закрываются жалюзи для защиты от дождя и могут быть защищены от насекомых, птиц и летучих мышей.
Окна фронтонаЕсли область непосредственно под крышей представляет собой жилое помещение, а не чердак, тогда необходимы окна.Весь фронтон может быть окном или могут быть установлены более традиционные окна в рамах. Даже если это чердак, фиксированное окно может быть установлено для сдерживания привлекательности, но оно не заменит остроконечное отверстие для вентиляции. Многообразие стилей и форм оконных рам дает вам возможность подобрать подходящий вариант для уникального дизайна вашего дома и материалов для экстерьера.
Q: Что такое жесткость фронтона?A: Строительные нормы и правила в районах, подверженных риску ураганных ветров, требуют наличия жесткости на торцах для увеличения прочности.Связь образована установкой раскосов 2 × 4, прибитых к стене фронтона и стропильных ферм. Укреплению часто способствует установка дополнительных креплений, металлических ремней, которые более надежно удерживают фермы, или специальных соединителей, определяемых конструкцией конструкции крыши. Многие дома в стране ураганов модернизируются с помощью распорок на фронтонах либо добровольно, либо в соответствии с местными законами, чтобы ограничить будущий ущерб. Проконсультируйтесь со своим местным строительным отделом о том, что требуется в вашем районе, и попросите подрядчика по кровельным работам осмотреть ваш чердак, чтобы убедиться, соответствует ли он требованиям.
В: Что такое клиновые затворы, заглушки и черепица на конце двускатной крыши?Эти функции предотвращают попадание ветра и ветрового дождя под край крыши и кровельный материал. Чаще всего они используются для кровли из черепицы, металла и дерева. Клиновые затворы заполняют зазор, образованный перекрывающимися плитками на торце фронтона. Крышки и черепица выступают над краем крыши, чтобы заблокировать доступ к элементам.
Это детали для строительства двускатной крыши и настройки ее для вашего дома.Сделайте следующий шаг в своем исследовании с нашим подробным обзором материалов и стоимости двускатной крыши.
Стоимость двускатной крышиСколько стоит двускатная крыша? В этом кратком руководстве показано, как рассчитать все количества материалов, включая фермы, обшивку и черепицу, а также указаны диапазоны затрат для каждого из них.
Стоимость ферм двускатной крышиОпределите необходимое количество ферм, увеличив длину крыши на 24 дюйма (стандарт) или 16 дюймов (для снеговых нагрузок и тяжелых кровельных материалов) и добавив по одной концевой раме для каждого фронтона.Ваш местный строительный отдел может сказать вам, какое расстояние между фермами — 16 дюймов или 24 дюйма — подходит для вашего дома.
Длина фермы равна ширине пролета, который она будет перекрывать. Добавьте две ножки для нависающих ферм. Чем круче фермы, тем больше в них материала и тем выше будет стоимость погонного фута.
Диапазон стоимости фермы:
- Стоимость стандартной фермы: 4,15-6,25 долларов за погонный фут
- Стоимость фермы с торцевым каркасом: 4,85–7,50 долларов за погонный фут
Установка фермы включает в себя подъем фермы на крышу вручную или с помощью крана.
- Аренда крана: 400-700 долларов в день
- Установка фермы: 60-70 долларов США за ферму
Вот как определить необходимое количество. Вот пример ниже.
Определение обшивки крыши: Эти факторы дают вам приблизительную оценку площади вашего настила крыши на основе уклона крыши. Умножьте коэффициент на количество квадратных футов площади вашего дома, включая гараж, чтобы определить необходимое количество кровельной обшивки.
Коэффициент высоты звука
4/12 1,06
5/12 1,09
6/12 1,12
7/12 1,16
8/12 1,20
10/12 1,31
12/12 1,42
14/12 1,54
16/12 1,67
Определение кровельного материала: После расчета квадратных футов настила крыши умножьте это число на 1.05 на рубероид общ. Дополнительные 5% приходятся на обрезку и отходы.
Пример материала обшивки и крыши: Площадь дома и гаража площадью 2000 квадратных футов с крышей с уклоном 6/12:
- 2000 x 1,12 = 2240 квадратных футов обшивки
- 2240 x 1,05 = 2352 квадратных фута кровельного материала
Если вы предпочитаете числовую штамповку, то вот калькулятор кровельной площади (террасной доски) и рубероида.
Затраты на обшивку кровли и материалыМатериал обшивки продается листами 4х8 футов по 32 квадратных фута на лист.Разделите квадратный фут площади крыши на 32, чтобы определить необходимое количество листов, и добавьте два или три листа для обрезки и отходов.
- Стоимость обшивки крыши: 15,50–20 долларов за лист / 48–63 цента за квадратный фут
Битумная черепица продается в пачках, содержащих приблизительно 33,3 квадратных фута.
- Стоимость черепицы
- : 20-80 долларов за пачку / 0,60-2,40 доллара за квадратный фут
Войлочная бумага, стартовая черепица, гидроизоляция и коньковые вентиляционные отверстия являются аксессуарами, необходимыми для завершения кровли.
- Стоимость кровельных аксессуаров: 28-50 долларов за квадрат / 28-50 центов за квадратный фут
Чем сложнее крыша, тем выше будет стоимость. Установка также стоит дороже в домах с более чем одним уровнем.
- Стоимость монтажа кровли: 150-300 долларов за квадрат / 1,50-3,00 доллара за квадратный фут
Проще говоря, вот затраты, которые следует учитывать при составлении бюджета для вашего кровельного проекта.
Товар Стоимость
Стандартная ферма 4,15–6,25 долл. США за погонный фут
Ферма концевой рамы 4,85–7,50 долл. США за погонный фут
Аренда крана (по желанию) 400-700 долларов США
Установка фермы 60-70 долларов США за ферму
Обшивка кровли 0,48–63 доллара центов за квадратный фут
Битумная черепица $.60- 2,40 доллара США за квадратный фут
Аксессуары 0,28–50 долларов за квадратный фут
Монтаж кровли 1,50–3,00 долл. США за квадратный фут
Суммирование указанных здесь затрат даст вам отличное представление об оценках двускатной крыши, которые вы увидите при получении оценок от подрядчиков по кровельным работам.
.
archdaily.com/951776/brazilian-houses-15-projects-with-gable-roofs
Беглый просмотр журнала Dwell, ArchDaily или Pinterest покажет, что интерес к современной жилой архитектуре и простоте формы и функций, которые она охватывает, больше, не говоря уже о ценовых преимуществах более простой крыши.
Это может быть изоляция из войлока, изоляция из распыляемой пены, изоляция из жестких плит или SIP. Только не забудьте определить, нужно ли вентилировать вашу крышу.
