Терморегулятор для радиатора отопления: виды, установка

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Содержание статьи

Конструкция терморегуляторов для радиаторов отопления

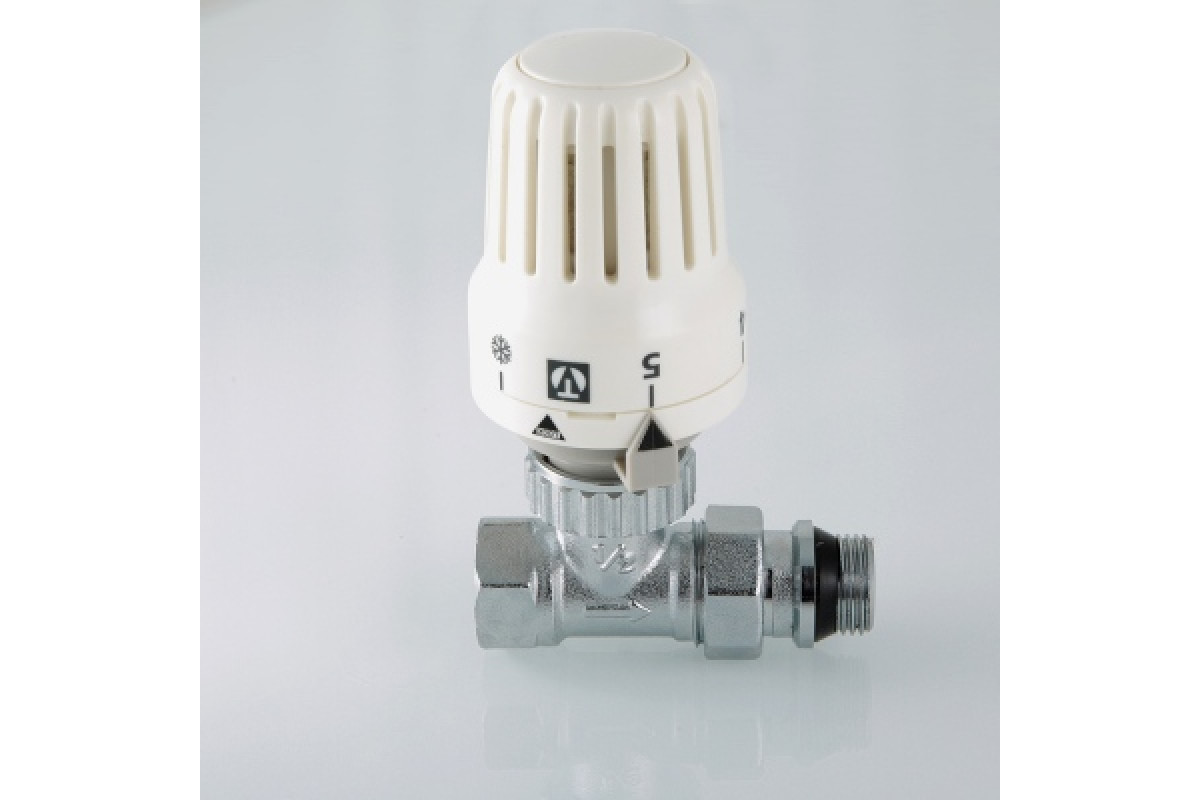

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.



Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой
Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
Данфос, угловой RA-G с возможностью настройкойоднотрубной 15 мм, 20 ммНикелированная латунь10 Бар25-32 $
Данфос, прямой RA-G с возможностью настройкойоднотрубной 20 мм, 25 ммНикелированная латунь10 Бар32 - 45 $
Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 - 40 $
Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 - 50 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
OVENTROP , осевой 1/2"Никелированная латунь, покрытая эмалью10 Бар140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком.

Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирмаДиапазон настроек Диапазон рабочих температурТип управленияФункции/назначениеТип соединенияЦена
Danfoss living ecoот 6°C до 28°Cот 0°C до 40°CЭлектронный Программируемый RA И M30X1,570$
Danfoss RA 2994 с газовым сильфономот 6°C до 26°Cот 0°C до 40°CМеханическийДля любых радиаторовклипсовое20$
Danfoss RAW-K с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля стальных панельных радиаторовM30x1,520$
Danfoss RAX с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля дизайн-радиаторов белый, черный, хромирванныйM30x1,525$
HERZ H 1 7260 98 с жидкостным сльфономот 6°C до 28°CМеханическийМ 30 х 1,511$
Oventrop "Uni XH" с жидкостным сльфономот 7°C до 28°CМеханическийс нулевой отметкойМ 30 х 1,518$
Oventrop "Uni CH" с жидкостным сльфономот 7°C до 28°CМеханическийбез нулевой отметкойМ 30 х 1,520$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше.

Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе  — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

VALTEC | Термостат и холодный радиатор

– Не подскажете, у меня дома стоит радиатор, если поставить ручку клапана на тройку, как рекомендуют, то радиатор постоянно стоит холодный. А если выставить ручку на пятерку, то только тогда он начинает греться. В чем может быть проблема?
– А в комнате у вас тепло?
– Да, вполне тепло.
– Но если в комнате тепло, то зачем вам горячий радиатор?
– Но он же должен быть горячим, это же радиатор!

Именно такой диалог произошел у меня со студенткой кафедры теплогазоснабжения и вентиляции одного из строительных ВУЗов. Так уж выходит, что, как бы правительство и прочие структуры ни боролись за энергосбережение и повышение комфорта в новостройках, всё так или иначе будет упираться в действия жильцов, которые не читают законов об энергоэффективности, сводов правил и технической документации на оборудование.

Если говорить конкретно про работу радиатора и термостатического клапана в квартирах, то сейчас в головах большинства людей сидит мысль о том, что радиатор должен быть всегда горячий.

Иногда можно услышать фразу: «Вот когда жил я в хрущевке, то там отопление было что надо, – всю зиму до радиатора дотронуться невозможно было, а тут! Радиатор большую часть дня холодный! До чего страну довели!»

Давайте разберемся, почему же радиатор холодный. Дело в том, что задача любой системы отопления, в первую очередь – это поддержание заданной температуры в комнате. И самым главным критерием хорошей работы системы отопления является как раз тот факт, что температура в комнате не ниже положенного уровня, а так же не выше (о чем многие забывают).

Тепловой баланс любой комнаты зимой выглядит следующим образом: часть тепловой энергии уходит из помещения на улицу через стены и окна, эта часть энергии называется «теплопотерями». Часть тепловой энергии поступает в помещение. Энергия поступает в помещение от бытовой техники, лампочек, прочих электроприборов и даже от самих людей, – такие поступления тепла называются «бытовыми тепловыделениями». И, конечно же, тепловая энергия поступает от систем отопления.

    Возможны три варианта теплового баланса:
  1. Теплопотери больше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха в помещении будет снижаться, причем, чем больше разница между теплопотерями и теплопоступлениями, тем быстрее будет происходить снижение температуры воздуха. Стоит отметить, что такой режим не означает, что в помещении холодно, в комнате может быть +30 ºС, это будет значить лишь то, что температура будет падать.
  2. Теплопотери меньше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха будет расти. Как и в предыдущем случае, абсолютное значение температуры тут не имеет значения, главное, что температура увеличивается.
  3. Теплопотери равны бытовым тепловыделениям и поступлениям тепла от радиаторов. В этом случае температура воздуха будет держаться на одном уровне. Однако стоит человеку выйти из помещения или направление ветра за окном поменяется, и этот баланс сместится в ту или иную сторону.

Теперь давайте разберемся, как работает радиатор. За счёт процессов теплопередачи, теплоноситель, который поступает в радиатор, остывает, отдавая тепловую энергию воздуху комнаты. При этом передача тепла от теплоносителя внутри радиатора к комнатному воздуху происходит до тех пор, пока температура теплоносителя выше, чем температура воздуха. В нормальном рабочем режиме, когда радиаторный клапан открыт, в радиатор постоянно поступает горячий теплоноситель, он остывает и заменяется новой порцией горячего теплоносителя. Этот процесс непрерывен.

Предположим, что у нас имеется комната, в которой живет Иннокентий, для которого комфортной температурой считается 23 ºC. Допустим, что в начальный момент времени в этой комнате тепловой баланс аналогичен третьему случаю, приведенному выше: то есть, теплопотери и теплопоступления равны. В помещении поддерживается температура воздуха 23 ºC, и она не изменяется. Но, через какое-то время на улице вышло солнце и потеплело, к тому же Иннокентий включил компьютер. В этом случае теплопотери уменьшились, а теплопоступления увеличились. И тепловой баланс сместится во второй случай. Температура в комнате начнёт постепенно расти. Через определенное время Иннокентий почувствует, что ему жарко. И у него будет выбор: закрыть клапан на радиаторе, тем самым уменьшив теплопоступления, либо открыть форточку, увеличив теплопотери. Тем самым он изменит тепловой баланс в первый случай. Если Иннокентий выберет первый вариант и перекроет радиатор, то радиатор какое-то время будет продолжать греть воздух, пока теплоноситель внутри него не остынет до температуры окружающего воздуха. Но, так как новой порции горячего теплоносителя не будет поступать, то радиатор останется в таком состоянии. При этом температура радиатора будет равна температуре внутреннего воздуха и по ощущениям радиатор будет холодный (тактильно, металл ощущается более холодным, чем есть на самом деле). Но при этом воздух внутри помещения будет все равно перегрет и будет оставаться перегретым еще какое-то время.

Отсюда мы видим, что в системе отопления является нормой тот факт, что радиатор некоторое время стоит холодным. Мысль о том, что радиатор должен быть всегда горячим, возникла из- за систем отопления домов до 1990 г. постройки (а в некоторых случаях и более поздних). В таких домах хоть и ставили радиаторные клапаны, при помощи которых можно отключить поток теплоносителя, но клапаны эти, как правило, быстро закисали, ломались при частом использовании, а в некоторых случаях их покрывали таким толстым слоем краски, что повернуть его не представлялось возможным (рис. 1).


Рис. 1. Много лет не используемый радиаторный клапан

В результате, обладатели таких клапанов очень быстро отказывались от регулирования температуры воздуха при помощи этого устройства. Жильцы домов наслаждались горячим радиатором круглые сутки, а чтобы помещение не превратилось в сауну, окна держали открытыми. Отсюда и осела в головах мысль о том, что радиатор должен быть всегда горячим. Кроме того в стране, где отопительный сезон длится ¾ года сама, только мысль об отключении отопления вызывает панику, а холодный радиатор в первую очередь ассоциируется с аварийным отключением отопления. Но, даже если согласиться, что температурой воздуха в комнате лучше управлять при помощи радиаторного клапана, то возникает мысль: «А что если наш Иннокентий перекроет радиатор и уйдет на работу, забыв его открыть перед уходом?» Конечно же, температура воздуха в комнате вряд ли опустится ниже 0ºС, но по возвращении Иннокентию уже скорее всего не захочется снимать куртку дома. К страху оставить включенным утюг добавляется страх оставить закрытыми радиаторы, уж лучше потерпеть жару или нет?

Зная «любовь» жильцов к лишним телодвижениям, особенно в уютной домашней обстановке, немецкие инженеры еще в прошлом веке придумали термостатический клапан. Данный клапан самостоятельно открывается или закрывается, в случае если температура в комнате отличается от требуемой. «Сердцем» термостатического клапана является термоэлемент. Все термоэлементы работают по следующему принципу: внутри термоэлемента находится сильфон со специальной жидкостью. Термоэлемент устроен так, что воздух в комнате обдувает сильфон, и его температура близка к температуре воздуха в помещении. Жидкость внутри сильфона при изменении температуры расширяется или сжимается, вместе с ней расширяется или сжимается сильфон, который, в свою очередь, толкает шток клапана, открывая или закрывая его (рис. 2).


Рис. 2Схема работы термостатического клапана

Чтобы снизить расход тепловой энергии, в СП 30.13330-2012 веден пункт о том, что в многоквартирных домах при новом строительстве на радиаторы следует устанавливать клапаны, обеспечивающие автоматическое подержание температуры воздуха. Термостатические клапаны как раз и являются такими устройствами, которые могут поддерживать в автоматическом режиме заданную температуру внутреннего воздуха.

При этом термостатический клапан регулирует теплоотдачу радиатора, как раз исходя из заданной температуры воздуха, то есть, добивается конечной цели системы отопления. Жалобы на холодный радиатор чаще всего возникают именно в тех помещениях, в которых установлены термостатические клапаны. Позиция «3» термоголовки, как правило, соответствует температуре воздуха 20–22 ºС. Если температура будет выше, то логично, что термостатический клапан для предотвращения перегрева этого помещения полностью перекроет поток теплоносителя в радиатор. И радиатор будет холодным до тех пор, пока температура воздуха не опустится ниже. Но если радиатор стоит холодным уже достаточно долго, не является ли это проблемой?

При расчёте систем отопления проектировщик опирается на теплопотери помещения. В жилых домах он должен учесть и бытовые тепловыделения. Нормативно они составляют 10 Вт/м². Но бытовых тепловыделений в современной квартире намного больше, чем 10 Вт/м². Один только человек выделяет 100 Вт, а кроме него есть компьютеры, бытовая техника, лампочки и прочие электроприборы. Вся эта техника при температуре на улице выше –5 ºС вполне может отопить помещение и без радиатора. Кроме этого, теплоизоляция в домах закладывается с запасом, и реальные теплопотери, как правило, оказываются меньшими, чем по расчёту.

Отсюда мы видим, что в современных домах радиатор может не включаться неделями, и при этом температура воздуха в помещениях будет на должном уровне. При оценке работоспособности радиатора следует оперировать не его температурой, а температурой воздуха. К слову, автор данной статьи перед её написанием следил за работой своих радиаторов, оснащённых термостатическими элементами в течение недели. Температура на улице все это время была около –5 ºС. Термоголовки стояли в положении «3». Температура воздуха за все это время в квартире не опускалась ниже 24 ºС. При этом, в течение недели по показаниям теплосчётчика теплоноситель так и не поступал в радиаторы. Это конечно является единичным случаем. Для полноценной оценки необходимо статистическое исследование, но, тем не менее, доля бытовых теплопоступлений в современных домах достаточна велика.

На рынке существует огромное количество термостатических элементов. Сами термостатические элементы имеют множество параметров. На что стоит обратить внимание при их выборе, чтобы в будущем температура воздуха не «гуляла» в широком диапазоне?

«Знатоки» приводят разные критерии выбора термостата. Часто можно услышать, что главное, чтобы термостатический элемент имел высокую скорость реакции. С одной стороны, в этом есть логика, потому что, если термоголовка будет слишком долго закрывать клапан, то воздух в помещении успеет перегреться. С другой стороны, температура воздуха в комнате меняется не быстро. Воздух, стены и мебель обладают существенной теплоемкостью, за счёт которой требуется время для того, чтобы воздух приобрел другую температуру.

Для термостатических элементов существует ГОСТ 30815-2002 «Терморегуляторы автоматические отопительных приборов систем водяного отопления зданий». В данном документе определено максимальное время срабатывания 40 минут. Такое время задано, исходя из средней инерции помещений. Иными словами, чтобы термоголовка хорошо регулировала температуру воздуха в помещении, достаточно чтобы время срабатывания было не более 40 минут.


Рис. 3. График закрытия и открытия термоэлемента

То, насколько инертна система отопления, можно легко проверить. Для этого достаточно полностью отключить отопительный прибор и посмотреть, сколько времени понадобится для изменения температуры. Оценить же скорость реакции термоголовки так же довольно просто. Достаточно открытый термостатический клапан положить в теплую воду или с холода перенести его в теплое помещение и засечь, какое время понадобится клапану, чтобы закрыться (понять, что клапан закрылся, можно просто дунув в него). При этом, как это ни парадоксально, термоэлементы тех производителей, которые громче всех кричат об исключительной скорости реакции, на деле оказываются не такими уж быстрыми.

Помимо скорости реакции у термостатических элементов есть и другие немаловажные характеристики, такие как гистерезис, степень влияния температуры теплоносителя, степень влияния давления и перепада давления теплоносителя, про которые некоторые производители просто умалчивают. Одним из основных показателей является гистерезис. Термостатический элемент имеет разницу между температурой открытия и температурой закрытия, которая и называется гистерезисом.

Если термоголовка, имеющая гистерезис в 2 ºС закрылась при температуре 24 ºС, то начнёт открываться она только тогда, когда температура опустится до 22 ºС. На рис. 3 показан пример графика закрытия (зеленый) и открытия (красный) термостата. Как видно из графика, термостат может находиться в разных положениях при одной и той же температуре, и зависит это от того, в какую сторону у него происходило движение сильфона. Гистерезис зависит от конструктивных особенностей термоголовки, наличия трущихся деталей и точности их изготовления.


Рис. 5. Термостатический элемент VT.1000

Как видно из предыдущего абзаца гистерезис как раз в основном и отвечает за точность поддержания температуры в помещении. Минимальный гистерезис приводит к минимальному разбросу температур. Термостатическая головка VT.5000 (рис. 4) обладает одним из минимальных гистерезисов на Российском рынке, что позволяет ей точно поддерживать температуру воздуха, её гистерезис составляет всего 0,5 ºС. Немаловажными характеристиками терморегулятора являются стойкость к давлению и перепаду давления теплоносителя. Данные параметры показывают то, насколько может измениться температура воздуха при изменении давления теплоносителя.


Рис. 4. Термостатический элемент VT.5000

Если система отопления не оснащена регуляторами перепада давления, перепускными клапанами или насосами с частотным преобразователем, то давление в такой системе неизбежно будет изменяться и влиять на работу термостатического элемента. Величина стойкости к изменению перепада давления показывает, насколько отличается поддерживаемая температура воздуха при минимальном и при максимальном перепаде давления. Термостатическим элементом, обладающим максимальной защитой от изменения давления в системе является термоголовка VT.1000 (рис. 5). Данный термоэлемент за счёт твердотельного термопатрона способен выдерживать перепады давления до 100 кПа, и при этом его отклонения по температуре будут менее 0,3 ºС. Такой термостатический элемент рекомендуется устанавливать в тех случаях, когда система не оснащена устройствами стабилизирующими давление.


Рис. 6. Термостатический элемент VT.1500

Не стоит забывать и про эстетическую сторону вопроса. Термостатический элемент должен быть компактным и красивым, чтобы радиаторный узел вписывался в интерьер помещения. Кроме того, поворот ручки должен быть легким и плавным, только в этом случае им будет приятно пользоваться. Компания VALTEC представляет новинку среди термостатических элементов – это компактная и сбалансированная термоголовка, обладающая строгими и элегантными формами VT.1500 (рис. 6). Помимо этого, данный термоэлемент обладает хорошими показателями по скорости реакции, гистерезису и влиянию давления.

Кстати, термостатическая головка не единственный элемент, который способен обеспечить подержание заданной температуры воздуха в помещении, эту функцию можно выполнить при помощи электронной системы автоматики, которая состоит из сервоприводов и термостатов. Подробнее об устройстве подобной системы отопления вы можете прочитать в статье «Создание теплового комфорта в помещении». Так уж вышло, что хорошую работу системы отопления многие люди воспринимают как отклонение от нормы. Задача инженеров и специалистов состоит не только в том, чтобы делать энергоэффективные и надёжные системы отопления, а еще и в том, чтобы доводить до остальных людей информацию о том, как должна работать хорошая система отопления. Только тогда эти решения будут действительно выполнять свою функцию, а не стоять для галочки.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Терморегулятор для радиатора отопления (Обзор)

Содержание:

Виды терморегуляторов по способу передачи сигнала

Виды терморегуляторов по конструктивным особенностям

Типы терморегуляторов

Достоинства современных терморегуляторов

Особенности установки терморегуляторов для радиаторов

Порядок установки терморегулятора

Специфика установки для одно- и двухтрубной отопительной системы

Как правильно настроить терморегулятор?

Использование терморегуляторов в отопительной системе обеспечивает удобное управление температурой в помещении и дает возможность экономно использовать энергоресурсы. Каждая система отопления должна быть обеспечена как минимум запорными клапанами перед радиаторами.

Запорный клапан в виде шарового крана служит не только для экономии, но и для безопасности. При поломке радиатора его можно отключить, не отключая всей отопительной системы. Рассчитанный всего на два положения (включен и выключен), запорный шаровый кран не лучшее средство для регулировки температуры. Если использовать промежуточные положения крана, то это приведет к потере герметичности системы, так как твердые частички содержащиеся в теплоносителе будут разрушать перекрывающий шар. Намного лучше поможет регулировать температуру в системе ручной конусный вентиль, который можно перекрывать не полностью. Такой тип контроля температуры постоянно требует внимания, что создает определенные неудобства.

Для эффективной работы отопительной системы служат современные термостатические вентили, их чаще называют терморегуляторы. Они позволяют человеку создавать комфортный микроклимат в доме, устанавливать желаемый диапазон ночных и дневных температур воздуха автоматически. Владелец дома получает также возможность сделать расходы по оплате услуг ЖКХ оптимальными для себя.

Во всех случаях температура регулируется путем изменения объема теплоносителя в радиаторах. Увеличивая скорость протока жидкости в радиаторе, температуру повышаем, уменьшая — понижаем.

Виды терморегуляторов по способу передачи сигнала

Все терморегуляторы состоят из двух составляющих: клапана и термоэлемента, управляющего работой клапана. Существует три вида терморегуляторов. Их различают по способу передачи сигнала на термоэлемент: сигнал подается от теплоносителя; поступает от воздуха в комнате; поступает от воздуха за пределами обогреваемого помещения.

Терморегулирующий вентиль у всех трех видов терморегуляторов может быть одинаковым. Отличаются они управляющим элементом — термоголовкой.

Первыми были созданы терморегуляторы, реагирующие на температуру теплоносителя. Это терморегуляторы первого поколения. Такими терморегуляторами управляют вручную. На головке вентиля ручных терморегуляторов есть шкала с шестью цифрами; поворачивая головку, выставляют желаемую температуру. Если выставлен «ноль», то терморегулятор полностью закрыт, теплоноситель через него не проходит. При таком положении головки вентиля можно заменить радиатор, не сливая теплоноситель из отопительного контура. «Снежинка» или «Единица» свидетельствуют о минимальном расходе теплоносителя через радиатор. При этом радиатор отключен от тепла, но оберегается от размораживания. Оставшиеся 4 цифры позволят отрегулировать температуру воздуха в пределах от 14 С до 28 С.

Устанавливать терморегулятор с ручным управлением можно головкой вертикально вверх, можно горизонтально. Если головку установить горизонтально, то со временем ее можно будет заменить термоголовкой с сильфоном, которая монтируется только горизонтально по направлению в помещение.

Термоголовка с сильфоном обеспечит автоматическое управление температурой. Сильфон — это баллон с внутренними гофрированными стенками, заполненный специальным веществом. При нагревании это вещество меняет свое агрегатное состояние или просто расширяется, при этом сильфон растягивается и выталкивает шток, регулирующий работу клапана. Клапан перекрывает часть сечения трубы, сокращая поступление теплоносителя в радиатор. При охлаждении сильфон сокращается, клапан втягивается обратно, сечение трубы открывается, поступление теплоносителя в обогревательный прибор увеличивается. На данный момент производят сильфоны двух типов: жидкостные и газовые. Газонаполненные очень быстро реагируют на изменения температуры, жидкостные на изменение температуры отзываются медленнее. При этом жидкостные более точно реагируют на изменения давления внутри сильфона и качественнее взаимодействуют с исполнительным механизмом.

Если термоголовку с сильфоном установить вертикально, то она попадает в зону теплого воздуха, поднимающегося от радиатора. Поэтому закрытие подачи теплоносителя произойдет раньше, чем в случае горизонтального направления термоголовки в комнату.

Таким образом, терморегуляторы второго поколения сами контролируют температуру в помещении, управляя потоком теплоносителя. Человеку достаточно задать желаемый температурный режим. Состоят эти терморегуляторы из: подключенного к котлу датчика температуры и терморегулятора, подключенного в трубу подачи теплоносителя.

На работе термоголовок с сильфонами сказывается загораживание радиаторов решетками или занавешивание шторами. В этих случаях лучше использовать ручные терморегуляторы или термоголовки с выносными датчиками. Выносные датчики измеряют температуру воздуха вне помещения и подают сигнал регулятору. Датчик температуры, установленный на улице, реагирует на изменения погоды. Если на улице похолодало, то в помещении автоматически усиливается отопление. Датчики третьего поколения самые эффективные, но они достаточно дорогие. Поэтому большим спросом пользуются более дешевые терморегуляторы. В одной отопительной системе иногда используют терморегуляторы разных поколений.

Виды терморегуляторов по конструктивным особенностям

По конструктивным особенностям выделяют терморегуляторы с электрическим управлением и терморегуляторы прямого действия.
С электрическим управлением выпускают терморегуляторы двух видов: одни регулируют температуру, подавая сигнал на клапаны, установленные на трубах подачи перед радиаторами; другие — управляют запалом котла или насосами.

Терморегуляторы прямого действия устанавливаются на трубу подачи теплоносителя перед радиатором. Температура регулируется простым открытием-закрытием подачи теплоносителя.

Типы терморегуляторов

Основных типов терморегуляторов всего два: терморегуляторы для одно- и двухтрубных отопительных систем. Первый тип создан для установки в однотрубных обогревательных системах. Такой регулятор служит для поддержания гидравлического баланса в отопительной системе. Баланс давления поддерживается благодаря тому, что поддерживается расход теплоносителя через потребители на неизменном, предварительно установленном уровне.

В двухтрубной отопительной системе используются терморегуляторы, рассчитанные таким образом, чтобы могли нормально функционировать даже при частых и резких перепадах давления. Такие регуляторы имеют повышенное гидравлическое сопротивление и небольшое проходное сечение. Они в свою очередь делятся на две группы:
1) требующие дополнительной настройки гидравлического сопротивления;
2) не требующие дополнительной настройки гидравлического сопротивления.

При использовании терморегуляторов без дополнительной настройки все приборы и обогревательные устройства, вмонтированные на одном стояке, будут иметь примерно одинаковый расход теплоносителя, хотя потери тепла в разных помещениях разные. На практике это будет выглядеть так: если по радиатору прошло количество теплоносителя больше, чем требуется, то в комнате будет очень жарко и наоборот — если прошло теплоносителя недостаточно, то в помещении будет холодно. Чтобы этого не происходило, терморегулятор должен устанавливаться для каждого обогревательного прибора отдельно.

Предпочтительнее регуляторы первой группы. Правильные настройки на клапанах обеспечат оптимальный расход теплоносителя и комфортный температурный режим в каждом помещении.

Достоинства современных терморегуляторов

Дизайн современных терморегуляторов хорошо вписывается в интерьер любого помещения. Терморегулятором очень удобно пользоваться для создания температурного комфорта в помещениях. Эти элементы отопительных систем легко устанавливать как в новых , так и в уже действующих системах отопления. Срок службы оборудования очень большой. Количество повторяющихся циклов «растяжение-сжатие» для современных сильфонов составляет примерно миллион раз. Чтобы получить такую наработку, оборудование должно отработать порядка 100 лет. В течение всего этого времени возможна эксплуатация без технического и профилактического обслуживания. Если радиаторы оборудованы современными терморегуляторами, то нет необходимости открывать окна для регулирования температурного режима в здании. Терморегуляторы работают в диапазоне температур от 5 С до 27 С. При установке температуры на любом значении из этого диапазона точность ее поддержания будет около 1 С. Использование терморегуляторов позволяет равномерно распределять теплоноситель в отопительной системе. Отопительные приборы, находящиеся на периферии цепи, эффективно обогревают помещение. Термостаты предупреждают чрезмерное нагревание воздуха в помещении в случае, если туда проникают солнечные лучи, нагревают воздух работающие электробытовые приборы, происходит повышение температуры из-за скопления людей и так далее. В автономных системах отопления использование терморегуляторов обеспечивает экономию топлива до 25%. Стоимость отопления уменьшается, выброс вредных отходов горения тоже.
Важно помнить, что качественные терморегуляторы всегда оснащены сертификатом качества.

Особенности установки терморегуляторов для радиаторов

Чтобы терморегуляторы работали эффективно, корректно и в течении длительного времени, надо правильно их установить.
— К устройствам с механическим управлением должен быть свободный доступ для того, чтобы было удобно поворачивать регулятор.
— Нельзя закрывать шторами или радиаторными экранами автоматические терморегуляторы, так как прибором будет анализироваться температура за шторой (экраном), а не реальная температура в помещении.
— При установлении терморегуляторов в готовой отопительной системе перед монтажом воду из системы надо слить.
— Установка терморегулятора производится перпендикулярно к панели радиатора. Направление стрелки регулятора и направление потока теплоносителя в системе должны совпадать.
— В период, когда отопление отключено, терморегуляторы открывают полностью. Это помогает избежать деформации клапана и загрязнения регулятора.

Порядок установки терморегулятора

Перед тем как произвести установку терморегулятора для радиатора отопления необходимо отключить подающий теплоноситель стояк. Затем надо слить воду из отопительной системы и можно приступать к монтажным работам.

Работы выполняются в следующем порядке:
• горизонтальные трубы подводки отрезают на определенном расстоянии от радиатора; • от радиатора отсоединяют кран, если он был установлен ранее и отрезанный
трубопровод;
• отсоединяют хвостовики с гайками от клапана терморегулятора и запорного крана,
их закручивают в пробки отопительной батареи;
• собранную трубную обвязку устанавливают в выбранном месте;
• соединяют установленную обвязку с горизонтальными трубами подводки от стояка.

Специфика установки для одно- и двухтрубной отопительной системы

В однотрубной отопительной системе при подключении терморегуляторов второго и третьего поколений необходимо менять схему подключения радиатора установкой перемычки. Труба-перемычка (байпас) соединяет прямую и обратную подводку отопительного прибора и обеспечивает циркуляцию теплоносителя при отключении отопительной батареи терморегулятором. Для реализации такой схемы подключения удобнее демонтировать прибор, перекрыв вентили на вход и выход из него теплоносителя.
Регулятор радиаторов отопления в двухтрубной системе можно установить на верхней подводящей трубе. Его установка проще чем в случае однотрубной системы отопления.

Как правильно настроить терморегулятор?

Корректная настройка терморегулятора предполагает снижение утечки тепла из помещений до минимума (надо закрыть окна, двери). В месте, где температура должна быть постоянной, помещают комнатный термометр. Полностью открывают клапан, повернув головку терморегулятора влево до упора, чтобы получить максимальную теплоотдачу от радиатора. Когда термометр зафиксирует повышение температуры на 5-6 С, полностью закрывают клапан, повернув головку терморегулятора до упора вправо. После закрытия клапана температура постепенно снижается. При достижении желаемого значения температуры клапан медленно открывают. Как только станет слышен шум воды, идущей через терморегулятор, и корпус его резко нагреется, вращение головки регулятора прекращают, ее положение запоминают. На этом завершается настройка терморегулятора.

Терморегуляторы для радиаторов отопления: как выбрать и установить

Для защиты котельного оборудования от перегрева и высоких нагрузок используются специальные приспособления. Предлагаем рассмотреть, что такое терморегуляторы для радиаторов, как установить устройство, а также инструкция, как выбрать термостат.

Что такое терморегулятор

Эксплуатация котла начинается с работы и проверки термостата. Котел нагревает воду в процессе работы, после чего она перемещается по радиаторам, если уровень допустимого давления жидкости или её температуры превышен, то вполне вероятно, что произойдет авария системы отопления. Данный процесс полностью контролируется термостатами. Чаще всего устанавливается несколько приборов: непосредственно на выходе из котла или бойлера, и на каждом радиаторе, для контроля местной температуры нагрева.

Фото — Автоматический терморегулятор

Операционная система газового или электрического котла является достаточно опасной для эксплуатации. Горелки могут не сжигать должным образом топливо, позволяя газу заполнить камеру сгорания, создавая возможность образования пожара или взрывоопасной ситуации. Котел может перегреться, создавая слишком много пара и давления. Датчики температуры на горелке и бака выключат систему, но если тепло поднимается слишком быстро или слишком далеко, то они не справятся со своей работой, и здесь станут необходимы местные предохранители.

Фото — Конструкция терморегулятора

Достоинства использования терморегуляторов:

  1. Экономия электроэнергии, топлива;
  2. Безопасность жилища, защита от пожара или взрыва;
  3. Электрические приспособления работают при очень широком диапазоне: от -20 до +70 градусов и более;
  4. Высокие показатели эффективности даже в экстремальных условиях;
  5. Можно устанавливать даже на улице или холодильных установках. Просто купить незамерзающий прибор;
  6. Отличные характеристики долговечности, на каждый термостат, который имеет сертификат качества (паспорт), дается гарантированный срок службы и обслуживания от 12 месяцев;
  7. Возможность контролировать температуру зонально, по комнате отключаться от сети.

Назначение терморегуляторов: контроль температур в бытовых условиях, производственных цехах, нежилых помещениях, складах и т.д., работа в холодильных установках, автомобильных или транспортных средствах (Бугатти).

Конструкция терморегулятора

Биметаллический термостат состоит из двух полос различных металлов, имеющих разные коэффициенты линейного расширения. Биметаллические полосы действуют в качестве электрического контакта выключателя в электрическом контуре отопления. Из-за разницы в коэффициентах линейного расширения двух металлов, биметаллических полосы деформируются в форму нисходящей кривой и цепь нарушается. Металлической полоски находится в контакте с винтом закрытия клапана. Когда становится слишком жарко, контакт наклоняется вниз и на уровне клапана перекрывается доступ жидкости, газа, пара ит.д. Работа котла останавливается, батареи остывают под естественными физическими процессами.

Фото — Терморегулятор в разрезе

После того, как температура стабилизируется, теплоноситель снова заработает. Очень важно, если котел достиг предельной температуры, проверить все клапаны и предохранители на целостность, иначе Вы можете подвергнуть себя и своих близких опасности. Принцип работы терморегулятора для котла очень похож на действие автомобильного устройства. Также бывают цифровые либо электронные терморегуляторы, которые состоят из платы, контактов и дисплея.

Как правильно подобрать термостат — виды

Перед тем, как выбрать терморегуляторы для масляного радиатора, сухих или чугунных батарей, необходимо выяснить параметры системы отопления. Главное значение отводится давлению, от этого показателя полностью зависит целостность труб, соединений, тепло и скорость нагрева. Рекомендуем самостоятельно не подбирать регуляторы тепла, пусть это сделают специалисты, они проводят специальные замеры и расчёт данных о жилище, толщине стен, труб, этажности здания и прочем.

Фото — Радиатор с терморегулятором

Правильные системы управления отоплением позволят Вам сохранить дом в комфортной температуре, минимально тратя топливо. Рассмотрим виды терморугляторов и их управление:

Комнатные термостаты. Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть заблокированы шторами или мебелью, или положены рядом с источниками тепла. Напрямую на системы отопления они не устанавливаются, но являются хорошими помощниками при комплексном подходе к организации защиты. Они бывают ручные и автоматические, также активно используются для полотенцесушителей.

Термостатические вентили (Устройства ТРВ). Термостатические вентили не управляют котлом: они могут уменьшить поток воды через радиатор, на котором установлены, когда температура поднимается выше определенного уровня. Необходимо устанавливать такие приборы там, где уровень давления и воды наименьший, это поможет сэкономить энергию. Они бывают встраиваемые и накладные.

Профессионалы не советуют монтировать такие устройства под крышки или прочие дизайн-приспособления, которые придают эстетичности, таким образом, Вы будете как будто обманывать прибор, он будет показывать неверную температуру из-за нагнетания.

Зональные дистанционные контроллеры. Их рекомендуется использовать с терморегулирующими вентилями. Эти термостаты позволят контролировать температуру воздуха в определенных комнатах или участках комнат при помощи инфракрасных лучей. Как только уровень будет достигнут, они передают сигнал котлу или регулятору радиатора, после чего тот прекращает работу. Это хороший комнатный прибор безопасности.

Фото — Инфракрасный терморегулятор

Термостат цилиндра. Это особенно важно, если у Вас стоит двухконтурный котел. На выходе вода достигает очень больших температур, до 80 градусов, чтобы предохранить трубы от трескания и протекания, перед подходом к радиаторам нужно установить такие жидкостные терморегуляторы. Они являются программируемыми, настраиваются в любом диапазоне от 60 (иногда меньше) градусов.

Системы управления («умный» термостат). По принципу работы очень похожи на водяные терморегуляторы прямого действия для радиаторов (универсал-приборы). Они контролируют состояние системы из командного блока, и полностью отключают котел до нормализации. Помимо того, что они могут отключать котельное оборудование, данные системы контролируют количество поступления горячей воды в трубы. При необходимости перекрывают вентили.

Фото — Цифровой терморегулятор

Монтаж терморегулятора

Установка терморегулятора на радиатор отопления может осуществляться своими руками. Это не сложнее, чем поменять ТЕН. Независимо от того, на металлических или алюминиевых батареях осуществляется монтаж, правила одинаковы:

1. Слейте воду в отопительной установке.

Первая задача заключается в разряде системы центрального отопления. В большинстве случаев для этого достаточно отсоединить один клапан, на входе воды в систему, перекрыть все краны. Также нужно продуть её от воздуха.

Фото — Слив воды

2. Открутите адаптер.

Положите много старых полотенец (из махры или хлопка, которые хорошо впитывают воду) или листы бумаги по всему полу. Прижмите корпус старого клапана одним из регулируемых (разводных) гаечных ключей и используйте другой, чтобы ослабить гайки, удерживающие клапан на медной трубе и адаптере, который вставляется в радиатор. Открутите адаптер от радиатора. Возможно, Вам придется использовать клапан радиатора, который встроен внутри батареи.

Фото — Откручивание адаптера

3. Установить новый адаптер.

Установите новый адаптер, накидную гайку и металлический воротник на радиатор. Очистите внутреннюю резьбу с чистой тканью и оберните её водопроводной (запорной лентой, белого цвета, в продаже найдете в магазинах сантехники) полоской, несколько раз по часовой стрелке, обязательно после каждого поворота разглаживайте материал. Теперь нужно соединить винтовой адаптер, угловые прокладки и радиатор, плотно затяните конструкцию.

Фото — Установите новый адаптер

4. Удалите и замените воротник и накидную гайку.

Удалите старый металлический воротник и глухую гайку из медной трубы, замените все это новым набором. Если воротник не соскальзывает, то нужно осторожно и тщательно вырезать его части и оторвать друг от друга с помощью маленькой отвертки. Работайте крайне скрупулезно, чтобы ножовка или отвертка не соскользнула на трубу.

Фото — Удаление воротника

5. Затяните гайку.

После того, как Вы установите термостатический клапан, необходимо затянуть гайку между адаптером клапана, придерживая клапан разводным ключом. При помощи второго ключа плотно затяните гайку, аккуратно, не срывая резьбу, проверьте точность и прочность закрепления.

Фото — Затянуть гайку

6. Установите запасную систему защиты.

Снова заполните систему центрального отопления водой и убедитесь в отсутствии утечек. Установите в гостиной клапан полностью открытым, а для спальни или детской наполовину. Старайтесь установить настройки разные для каждой комнаты, во время работы радиаторов держите двери закрытыми. Чтобы не происходило попыток межкомнатных радиаторов компенсировать тепло.

Фото — Запасная система защиты

Во время работы с датчиком будьте осторожны, он имеет очень нежные детали, которые могут выйти из строя при малейшем ударе. Для демонтажа терморегуляторов также можно воспользоваться нашей инструкцией.

Терморегулятор для радиатора отопления: виды и секреты настройки

Автор aquatic На чтение 6 мин. Просмотров 4.8k. Обновлено

Терморегулятор для радиатора отопления подойдет для помещений, где существует необходимость понижения температуры. Чаще всего это жилье на верхних этажах многоквартирных зданий, где присутствует верхняя разводка. При монтаже регулирующего устройства на радиатор будет обеспечена требуемая температура с незначительной погрешностью. Прежде, чем приобрести подобное устройство, нужно подробнее узнать о его видах, способах установки и настройки. Об этом и поговорим в данном обзоре.

Подобное устройство повышает эффективность отопительной системы

Терморегулятор для радиатора отопления: принцип действия и устройство

Конструкция регулятора отопления на батарею включает следующие элементы:

  • клапан или вентиль;
  • термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом. Конус считается запорным элементом, который при перемещении меняет количество теплоносителя. Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом. Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ. При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь. Конус перекрывает движение потока теплоносителя и состав остывает. При этом сильфон становится меньше. Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования. Такая техника позволяет поддерживать нужную температуру.

Термоголовка для регулятора требует настройки

Полезная информация! При установке устройства на радиатор стоит учитывать, что батарея при этом не будет целиком прогреваться. Какие-то участки будут охлаждены. Если снять термоголовку, то вся поверхность плавно потеплеет.

Виды термостатических элементов

Термическая головка в конструкции терморегулятора для радиатора отопления важным элементом конструкции.  Она бывает ручного типа, а также электронного либо механического. Многие производители производят продукцию, которая применима только со своей разновидностью термоэлемента.

Разница между ручным и автоматизированным механизмом

Подобные устройства отличаются ценой. Стоимость моделей европейских производителей варьируется от 16 до 28 евро. Приборы с выносным датчиком имеют цену в 45-55 евро. Их монтируют, если нет возможности следить за температурным значением на батарее.

Стоимость отдельных моделей терморегуляторов для радиаторов смотрите в таблице.

Терморегулятор ручного типа представляет собой регулирующий вентиль. С помощью вращения ручки изменяется количество проходящего теплоносителя.

Термоголовка и клапан в разрезе

Термоголовки электронные относятся к дорогостоящим моделям. В изделии предусмотрено место для укладки батареек. Характеризуются большим количеством возможностей. С их помощью можно поддерживать определенное температурное значение длительный период времени. Также устройства программируются по суткам или по дням недели.

Электронная модель терморегулятора

Термоголовки отличаются по виду теплового компонента. По этому принципу механизмы делятся на газовые и жидкостные. Газовая модель быстро реагирует на температурные перемены. Жидкостные модели более простые в производстве, поэтому предлагаются в большом разнообразии. Подбирая термостат для радиатора отопления, следует учитывать диапазон температур. Чем больше данное значение, тем выше стоимость.

Вариант регулировки температуры

Статья по теме:

Терморегулятор для котла отопления. Для чего нужен регулятор температуры на котле? Как он устроен? Какие виды бывают? Сколько стоит подобное удовольствие? Об этом мы расскажем в отдельном обзоре.

Терморегуляторы для радиаторов: разновидности

Вентиль представляет нижний элемент конструкции. Регулирующие механизмы производятся для различных систем. Изделия для двухтрубных конструкций отличаются значительным сопротивлением, чем однотрубные. Существуют термоклапаны для отопления подобных схем. Запрещено применять приборы для однотрубной конструкции в двухтрубной.

Схема монтажа терморегулятора

По методу установки регулирующие устройства бывают углового или прямого типа. Если магистраль подсоединяется в боковой части, то устанавливается прямой вентиль, а если снизу, то угловой.

Также отличаются конструкции по типу материалов. Используются металлы, которые обладают устойчивостью к коррозии. На отдельные модели наносится специальное покрытие: хромирование или никелирование. Вентили могут изготавливаться из латуни, бронзы или нержавейки.

Отличия установки двух вариантов схем

Установка регулятора температуры на радиаторе отопления

Терморегулятор для радиатора отопления монтируется на входе в оборудование. О направлении теплоносителя подсказывает специальная стрелка. Если установить неправильно, то конструкция не будет функционировать. При соблюдении направления потока термостат можно поставить на вход и на выход.

Монтаж регулирующего устройства выполняется с учетом конкретной инструкции изделия

Перед установкой стоит обратить внимание на рекомендации в инструкции по высоте и другим параметрам. Множество конструкций размещается на высоте 50-60 см от пола. Если используется нижнее подключение, то необходимо подобрать высоту установки. При этом на термоголовке устанавливается меньшее температурное значение. Как вариант, можно провести настройку самостоятельно. Если устанавливается модель с выносным датчиком, то термоголовку можно монтировать на любой высоте.

Установка электронного устройства

Специалисты рекомендуют установить термостатическую головку в горизонтальном положении. Ели устройство будет направлено вверх, то вещество в цилиндре будет всегда находиться в нагретом состоянии и в комнате будет холодно. При установке датчиков температуры для отопления в системе однотрубного типа не стоит забывать о монтаже байпаса. Также стоит учитывать, что термоклапаны могут быть с обжимными или накидными гайками.

Обустройство термоклапана в различных системах

Полезный совет! Чтобы иметь возможность ремонтировать радиатор без выключения системы рекомендуется установить байпас.

Настройка конструкции

Чтобы конструкция правильно функционировала нужно провести настройку.

Правильная настройка и регулировка способствуют качественной работе всей системы

В комнате, где необходимо контролировать температуру, устанавливается термометр. Затем можно приступить к настройке:

  • открывается поток теплоносителя. При этом термоголовка передвигается влево;
  • показатель температуры повышается на 4-7 градусов;
  • головка термостата поворачивается вправо, прикрывая тем самым поток теплоносителя. В помещении становится холоднее;
  • после достижения подходящей температуры, нужно медленно приоткрывать вентиль. Вращение прекращается после того, как жидкость зашумит. На колпачке расположены цифры, на которые необходимо ориентироваться.

С помощью этих цифр проводится настройка оборудования

Регулировка терморегулятора представляет собой несложную процедуру, которая позволяет откалибровать конструкцию под определенные требования. Перед установкой и настройкой нужно ознакомиться с инструкцией. Чаще всего необходимо выполнить стандартную последовательность действий. Но для некоторых моделей существуют особые рекомендации.

От качества материала зависит работа устройства

Регулирующие устройства могут обладать тремя разновидностями головок, но любое изделие работает только на понижение температурного значения, а повысить его оно не может.

Качественный прибор обеспечивает эффективную работу радиатора

Комнатный термостат.Сравнение способов регулировки температуры (видео)

Как установить терморегулятор на радиатор

Терморегуляторы на радиаторах позволяют поддерживать заданную температуру в помещении и экономят расходы на отопление. Но применять термоголовки можно лишь в индивидуальной системе отопления частного дома или квартиры.

В квартирах с централизованным отоплением, устанавливать терморегуляторы смысла нет, так как вместе с ними необходимо установить и теплосчетчик на квартиру, для учета потребленного количества тепла. А это в большинстве случаев не целесообразно из-за большой стоимости.

Особенности использования терморегуляторов


Необходимо учитывать, что современные модели терморегуляторов чувствительны к наличию мусора в теплоносителе. Они могут засориться и выйти со строя.

Поэтому их можно использовать в индивидуальной системе отопления (для одного дома или квартиры), сделанной без использования трубопроводов из обычной стали и устаревших радиаторов из чугуна.

Также в такой системе должен обязательно присутствовать фильтр очистки теплоносителя. Заливка водопроводной водой должна быть выполнена через фильтр.

Для централизованных схем подачи тепла, с наличием теплосчетчика на квартиру, должна быть установлена система очистки, не допускающая проникновение мусора к радиаторам внутри квартиры.

Термоголовка может работать как совместно с водой, так и с незамерзающими жидкостями на основе этиленгликоля, пропиленгликоля, а также на основе антифриза, хоть он и не рекомендуется к применению в жилых домах.

Обычная конструкция и размещение


Терморегулятор включает в себя клапан, который может перекрывать поступление теплоносителя к радиатору, и управляющего устройства, которое учитывает температуру воздуха внутри помещения. Но есть модели, которые могут также учитывать и температуру теплоносителя, температуру воздуха снаружи помещения, и температуру воздуха в других помещениях или на определенном расстоянии от радиатора (выносные датчики).

Терморегулятор или только его закрывающий клапан устанавливается на подающем трубопроводе радиатора, обычно на входе в сам радиатор.

При монтаже новой системы отопления длины трубопроводов создаются с учетом длины термоголовки. А если его нужно вставлять в уже действующую систему отопления, то подающий трубопровод придется обрезать и на его конце устанавливать (впаивать, обжимать, нарезать резьбу) соответствующее соединение.

Или же придется смещать сам радиатор, а на обратке устанавливать вставку равную величине смещения.

Направление установки клапана должно быть указано стрелочками на корпусе, по направлению тока жидкости.

Порядок монтажа

Как устанавливается терморегулятор на радиатор своими руками показано на фото.

На входе в радиатор (подача) устанавливается хвостовик с накидной гайкой. Он вкручивается в радиатор шестигранным ключом 12 мм. Это соединение «металл- металл» нужно уплотнить ФУМ-лентой.

К накидной гайке подсоединяется исполнительный клапан, гайка затягивается ключом 22 мм, уплотнитель – обычно силиконовая шайба на торце трубы.

С клапана снимается верхний защитный колпачек.

Затем, в соответствии с инструкцией по установке, термоэлемент настраивается, после чего термоголовка надевается на клапан, при этом поджимается кольцо с лепестками до щелчка.

Подключается труба подачи теплоносителя с уплотнением фум-лентой.

Какие бывают термоголовки, их характеристики

В продаже можно найти как простые механически терморегуляторы, так и с электронным управлением, программируемые и снабженные дисплеем. Эта термоголовка можно программировать наперед, а не просто задавать температуру как на механических моделях. Поэтому можно экономить еще больше, например, уменьшая температуру, когда в помещении никого нет, чтобы тепло не расходовалось бесполезно.

Терморегуляторы характеризуются чувствительностью к изменению температуры, — чаще 1,0 – 0,5 градусов, и скоростью реакции на изменение температуры в помещении на минимальный предел чувствительности, – обычно в районе 1 минуты.

Также учитывается и диапазон регулировки температуры в помещении, — обычно находится в пределах +5 — +30 град С. Дорогие системы снабжаются и блокировкой от детей и возможностью выноса датчика.

Выносной датчик обязательно понадобится, если радиаторы установлены за декоративной решеткой. В этом случае температура у радиатора будет отличаться в большую сторону от температуры в комнате, а КПД радиатора будет ниже.

Если индивидуальная система отопления из современных трубопроводов и радиаторов не была снабжена термоголовками, то это нужно исправить, — зачем выбрасывать значительные деньги на никому не нужное тепло? Возможно, что исходя из конкретной обстановки, целесообразно установить терморегуляторы только в каких-то отдельных комнатах …

Терморегулятор для радиатора отопления в системах различных домов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В некоторых домах даже в сильные морозы можно видеть открытые форточки. «Топить улицу» во времена повальной установки счетчиков — это ничем не оправданная роскошь. Чтобы поддерживать благоприятную температуру в помещении, используют терморегулятор для радиатора отопления. С помощью этого механизма можно добиться комфортной среды в доме, попутно сэкономив немалую сумму на отоплении.

Терморегулятор позволяет поддерживать оптимальную температуру в помещении

Принцип действия терморегулятора

Существует два метода регулирования микроклимата в помещениях — качественный и количественный. В первом случае меняется сама температура воды в системе. Делается это с помощью смесительного узла, установленного в котельной. Количественный метод подразумевает контроль над поступлением теплоносителя в батарею. Это и есть основная функция терморегулятора для радиатора отопления.

Статья по теме:

При повышении температуры окружающей среды в электронном приборе срабатывает специальный термоэлемент, частично перекрывающий просвет крана. Поступление горячей воды уменьшается, и батарея остывает. При понижении температуры воздуха процесс запускается в обратном порядке. Все операции производятся без участия человека.

Полезный совет! Терморегуляторы в частных домах лучше устанавливать на батареи панельного типа, имеющие небольшую емкость.

Принцип работы терморегулятора

Виды запорно-регулирующей арматуры

Установка регулирующих устройств перед радиаторами обеспечивает не только управление температурным режимом, но и решение вопросов аварийной безопасности. Если батарея потекла, требует замены или ремонта, ее можно отключить от системы одним поворотом крана.

Управление потоком теплоносителя производится с применением следующих элементов:

Шаровый кран

Годится только для отключения батареи, поскольку функционирует в двух режимах — «открыто» и «закрыто». Как терморегулятор для радиатора отоплениянеэффективен. Затвор нельзя держать полуоткрытым. Причина в том, что шаровой элемент крана, стоящий в промежуточном положении, постепенно приходит в негодность. Его повреждают твердые частицы, циркулирующие по трубам вместе с теплоносителем. Они неизбежно оставляют царапины на полированном шаре, вследствие чего теряется герметичность запора.

Схема установки радиатора с терморегулятором

Конусный вентиль

В целом достаточно функциональное и малозатратное решение. Регулировать подачу воды можно, но все операции приходится проделывать вручную. Никакой разметки на запорном устройстве нет. Нужно опытным путем подбирать положение вентиля, чтобы снизить или повысить температуру радиатора. Постоянные манипуляции краном также не проходят для него бесследно — чаще всего ломается защитный колпачок прибора.

Конусный вентиль — вид в разрезе

Автоматический терморегулятор для радиатора отопления

Это оптимальный вариант для современного жилья. Механизм прибора состоит из двух частей — чувствительной тепловой головки и клапана. Они взаимодействуют друг с другом без участия какой-либо энергии. Термоголовка (сильфон) представляет собой полый гофрированный цилиндр, заполненный газом или жидкостью.

Если в комнате повысилась температура воздуха, то жидкость в цилиндре расширяется, и сильфон увеличивается. Этим приводится в движение шток, затворяющий клапан. Поток теплоносителя в батарею частично перекрывается, что позволяет скорректировать температуру воздуха в сторону понижения. Если стало прохладно, объем рабочей среды в головке уменьшается. Шток встает на место, клапан открывает проход теплоносителю. Батарея нагревается.

Автоматический терморегулятор для радиатора отопления

Тепловые головки имеют большой запас прочности. Они выдерживают около миллиона циклов расширения и сжатия. Прибор и за 100 лет не выработает такого ресурса.

Полезный совет! В первую очередь терморегуляторы устанавливают в помещениях с нестабильной температурой (на кухне или в комнатах с окнами на солнечную сторону). В частных коттеджах приборы монтируют на радиаторы верхних этажей, куда поднимается теплый воздух. За счет этого выравнивается температурный режим во всем доме.

Электронный терморегулятор для батарей

Технические особенности автоматических термостатов

Принцип действия терморегуляторов для радиаторов отопления один и тот же, но имеется ряд конструктивных различий.

По способу управления

Термостаты с ручной регулировкой. У таких приборов есть головка вентиля, на которую нанесены деления от 0 до 5. Повернув маховик крана, мы увеличиваем или уменьшаем проходное отверстие для теплоносителя.

Ноль обозначает полностью перекрытую батарею, остальные цифры — регулируемый диапазон температур от 14 до 24 градусов.

Строение терморегулятора для радиатора отопления

Электронный прибор. Работает от батареек или аккумулятора. Это самое массивное и дорогостоящее устройство из всех, но и возможности его расширены. Термостат оснащен датчиком температуры, выносным или встроенным. При изменении внешних условий датчик подает сигнал на микропроцессор, и терморегулятор срабатывает.

Стоимость прибора быстро окупается за счет экономии теплоэнергии. Устройство можно запрограммировать на изменение температуры в течение суток, а также по дням недели. К примеру, с 9 до 17 часов выставить температуру на 10-15 градусов, а позже поднять ее до комфортных 22 градусов.

Пример подключения термостата к чугунной батарее отопления

По составу рабочей среды

В сильфоне может находиться жидкость или газ. Газовый терморегулятор для радиатора отопления быстрее откликается на повышение-понижение температур. Но жидкостные реле лучше реагируют на давление сильфона. Кроме того, они проще в производстве, поэтому выпускаются в расширенном ассортименте.

Регуляторы в однотрубной и двухтрубной системах отопления

В домах со старой однотрубной системой батареи подключены последовательно. Это значит, что терморегулятор, приостановив подачу теплоносителя в один радиатор, фактически прекращает циркуляцию горячей воды по всей системе. Замена старых батарей на современные конвекторы должна сопровождаться установкой байпаса — трубы, соединяющей входной и выходной канал трубопровода.

Для такой системы выбирают терморегуляторы с большим внутренним диаметром, обладающие малым сопротивлением. Если не учесть этот момент, то весь теплоноситель пойдет через байпас, а батареи останутся холодными.

Примеры установки терморегуляторов в однотрубной и двухтрубной системе отопления

В двухтрубной системе радиаторы подсоединены параллельно. Отключение одной батареи никак не скажется на работе остальных. Байпас здесь не нужен, а для эффективного регулирования температуры можно вмонтировать термостат с высоким гидравлическим сопротивлением.

Полезный совет! Намного эффективней работают регуляторы на алюминиевых, биметаллических и стальных радиаторах, имеющих низкую тепловую инерцию.

Подключение автоматического термостата к батарее своими руками

Правила установки терморегулятора

Любую запорно-регулирующую арматуру монтируют с учетом направления движения теплоносителя. На приборе имеется стрелка, курс которой должен совпадать с направлением потока горячей воды. Монтируют регулятор только в этом положении.

Устройство должно располагаться горизонтально, параллельно полу. Если кран будет стоять вертикально, то термоголовка окажется в потоке теплого воздуха от трубы. В результате прибор не сможет точно реагировать на изменение температуры. При постоянно полуоткрытом клапане температура в комнате будет ниже заданной.

Схема правильной установки терморегулятора

Нельзя закрывать термостат декоративными панелями и тяжелыми шторами. Если это все же необходимо, то лучше приобрести регулятор с выносным датчиком, который устанавливается на расстоянии от клапана.

В заключение. Эффективность отопительных приборов, оборудованных терморегуляторами, многократно возрастает. Установка термостатов позволяет сэкономить на оплате счетов, упрощает ремонт системы и создает благоприятную микросреду в доме.

Терморегулятор для радиатора отопления (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ Умные радиаторные клапаны

: того стоит? Или просто трюк?

Однозонный интеллектуальный термостат может включить или выключить отопление всего дома. Он не может управлять отдельными комнатами (ну, не без автоматических заслонок, которые в жилых домах устанавливают редко). На мой взгляд, это один из многих недостатков умных термостатов.

А как же умные радиаторные клапаны? Могут ли они налететь и спасти положение, в конце концов, давая умный, автоматический и точный контроль над отоплением вашего дома?

Интеллектуальные радиаторные клапаны могут сэкономить ваши деньги и являются хорошей альтернативой интеллектуальным термостатам, если вы хотите контролировать микроклимат вашего дома по комнатам.Однако доступные продукты в настоящее время ограничены, как и количество вариантов интеграции.

Как работают интеллектуальные радиаторные клапаны?

Прежде чем говорить о радиаторных клапанах smart , стоит кратко рассказать о различных типах радиаторных клапанов. Примерно десять лет назад у большинства радиаторов было только следующее:

Стандартный неумный (и нетермостатический) вентиль для радиатора.

Это стандартный тройник для трубы, означающий, что вся горячая вода, перекачиваемая из котла, будет проходить вокруг радиатора, то есть радиатор всегда будет включен.

Однако, когда мир осознал экологический сдвиг, в некоторых странах стало появляться все больше и больше устанавливаемых термостатических радиаторных клапанов (ТРВ) :

Стандартный (не умный) термостатический вентиль для радиатора.

Они контролируют температуру в помещении и пропускают горячую воду в радиатор (т. Е. Позволяют радиатору «включиться») только при достаточно низкой температуре окружающей среды.

Установка TRV на «4» или «5» означает, что радиатор будет включаться намного чаще, чем при установке «1» или «2».

Однако радиаторные клапаны

Smart делают еще один шаг вперед. Вместо того, чтобы просто использовать грубую систему нумерации «1-5» для определения того, должен ли включаться радиатор (в относительном выражении), интеллектуальный клапан может отслеживать точную температуру в комнате, и в радиатор может проходить только горячая вода. когда заданная температура достигает .

И поскольку они умны, вы, естественно, можете использовать приложение, правила автоматизации или голосовое управление для открытия / закрытия клапана, что позволяет нагревать или охлаждать комнату по мере необходимости.

Клапаны

Smart питаются от батареи, поэтому вам придется периодически менять батарею, иначе они просто вернутся к работе в качестве стандартного радиаторного клапана.

Могут ли интеллектуальные клапаны сэкономить деньги?

В целом да.

Умный радиаторный клапан может сэкономить ваши деньги, потому что он позволяет вам контролировать температуру в вашем доме для каждой комнаты. Если у вас есть комната, в которой особенно жарко (например), вы можете установить интеллектуальный клапан и сделать так, чтобы этот конкретный радиатор горел меньше.

Конечно, вы также можете сделать это с помощью термостатического клапана радиатора, но интеллектуальный клапан также позволит вам управлять вещами удаленно, а также включить его в процедуры автоматизации. Например, у вас может быть подпрограмма SmartThings, которая определяет, когда вы идете домой, а затем выполняет ряд действий, включая открытие определенных интеллектуальных клапанов радиатора по мере необходимости.

Интеллектуальный радиаторный клапан eqiva утверждает, что он может сэкономить вам до 30% на счетах за отопление, что будет больше, чем 10–12% экономии, которую, по заявлению Nest, вы получите с их обучающим термостатом.

В некотором смысле это имеет смысл. Умный термостат будет управлять отоплением всего вашего дома, увеличивая или уменьшая нагрев всех комнат в вашем доме. Если у вас нет TRV (чего нет в большинстве домов), вы можете обнаружить, что в некоторых комнатах становится слишком жарко - буквально сжигая деньги.

Интеллектуальный клапан вместо этого может позволить вам точно контролировать настройку отопления в каждой комнате, потенциально экономя гораздо больше денег, чем при использовании интеллектуального термостата.

Можно ли объединить интеллектуальные клапаны с интеллектуальным термостатом?

Именно здесь ваша система отопления может стать по-настоящему умной: интеллектуальный термостат, который действительно изучает ваши расписания и режимы, в сочетании с интеллектуальными клапанами, так что вы можете контролировать все вещи для каждой комнаты .Это умная система обогрева, которая действительно была бы полезной (как вы понимаете, я не поклонник умных термостатов в одной зоне!).

Таким образом, ваш интеллектуальный термостат может узнать, что люди проводят время в комнатах A, B и C утром, а затем в комнатах D и E вечером, и соответственно нагревает каждую комнату. Умный термостат не может этого сделать без дорогостоящей многозонной настройки.

Так возможно ли это? Ну… это зависит от того, какой у вас умный термостат.

У

Nest Learning Thermostat есть страница поддержки по радиаторным клапанам, но в основном говорится, что нужно оставить их на стандартных / удобных настройках, а затем позволить термостату Nest контролировать все.Другими словами, он не будет интегрирован с интеллектуальными клапанами .

ecobee также, похоже, не поддерживает интеллектуальные радиаторные клапаны, хотя они явно не упоминают об этом - они просто не говорят об этом. Кроме того, их комнатные датчики предназначены для работы вместо отдельных клапанов, определяя, когда люди находятся в определенных комнатах.

В результате, если у вас есть термостат Nest или Ecobee, единственный реальный вариант - интегрировать их с концентратором умного дома, а затем купить совместимый умный клапан .Я видел некоторые клапаны, которые поддерживают HomeKit, что означает, что вы можете настроить некоторые пользовательские процедуры автоматизации, которые объединяют ваш интеллектуальный термостат и интеллектуальные радиаторные клапаны. Да, это не прямая интеграция, но это все же большой шаг к действительно интеллектуальной (и автоматизированной) системе отопления.

Однако ситуация в Великобритании (и некоторых частях Европы) более обнадеживающая. Интеллектуальный термостат Hive Active интегрируется с термостатическим клапаном радиатора Hive Smart Heating, чтобы обеспечить бесперебойную работу интеллектуального обогрева.

Эти интеллектуальные клапаны Hive работают без интеллектуального термостата, но если у вас установлен Hive Active, вы также можете включить отопление в отдельной комнате (с помощью интеллектуального клапана), чтобы остальная часть отопления вашего дома не поступала на . Это довольно приятная функция:

Однако отзывы Amazon о клапанах Hive неоднозначны: 27% оценивают их как 1/5 и говорят, что они не работают должным образом. Проблемы с установкой, кажется, являются основной проблемой (наряду со странной ошибкой программного обеспечения) - однако после их установки и настройки многие люди говорят, что они действительно хорошо работают вместе со своим интеллектуальным термостатом Hive Active.

Нельзя ли использовать только термостатические радиаторные клапаны?

Честно говоря, это вопрос, который я задавал себе некоторое время. В моем доме есть только ТРВ, и я, конечно, не чувствую необходимости спешить и покупать кучу умных радиаторных клапанов.

TRV будет иметь значения 1-5, чтобы указать температуру, при которой они должны включаться, а также 0 (и, возможно, вариант * ), чтобы указать, что он должен оставаться выключенным или включаться только изредка. Цифры 1-5 различаются в зависимости от марки TRV, но, грубо говоря, они означают:

.
  • 1 - при 10-15 ° C
  • 2 - при 15-17 ° C
  • 3 - при 18-20 ° C (около 68 ° C)
  • 4 - при температуре до 21 -22 ° C (около 77 ° C)
  • 5 - макс. (Клапан всегда открыт)

Это то, что у меня дома, и для большинства комнат установлено значение «4», а в некоторых - «3». », Если в отдельной комнате становится слишком жарко.

Это действительно хорошо работает, и это большой шаг вперед по сравнению с традиционными радиаторными клапанами, которые всегда открыты. Единственное, что я теряю с ТРВ (по сравнению с интеллектуальными клапанами):

  1. Умение грамотно управлять клапанами . Но, как мы убедились, текущие возможности интеграции оставляет желать лучшего. Если бы я мог встроить интеллектуальные клапаны в термостат Ecobee, думаю, я бы выбежал и купил бы полноценную интеллектуальную систему отопления. Но сейчас это просто невозможно, поэтому я не вижу пользы от «умных» радиаторных клапанов.
  2. Более точный контроль открытия клапанов. Сейчас я могу просто выбрать настройки «1–5», но это не позволяет мне сказать: «Этот клапан должен быть открыт при температуре ниже 18 ° C утром и ниже 19 ° C вечером» . Это то, что я теряю с моими TRV (по сравнению с интеллектуальными клапанами), но опять же, честно говоря, это не то, что, я думаю, принесет мне пользу прямо сейчас. Большинство комнат в моем доме используются достаточно равномерно в течение дня, и большинство из них также постоянно нагревается (и охлаждается), поэтому в настоящее время мне не нужен с мелкозернистым контролем такого уровня.

Короче говоря, если бы у меня не было ТРВ, я бы, наверное, пошел и купил умные радиаторные клапаны. Но поскольку у меня уже есть термостатические клапаны, я не вижу пользы от перехода на термостатические клапаны smart .

Рекомендуемые интеллектуальные радиаторные клапаны

Поскольку у большинства людей во всем мире есть обучающий термостат Nest Learning Thermostat или интеллектуальный термостат ecobee, но они не поддерживают интеллектуальные радиаторные клапаны, трудно рекомендовать конкретные продукты, которые подходят им.Поэтому я сгруппирую свои предложения в соответствии с некоторыми примерами использования:

Вы живете в Европе и у вас есть термостат Hive Active

В данном случае термостатические клапаны Hive Smart имеют смысл. Да, их обзоры неоднозначны, поэтому я бы посоветовал прочитать их, узнать, что раздражает большинство людей (в основном, это процесс установки с ошибками) и посмотреть, были ли недавние обновления Hive, которые делают этот процесс менее глючным и раздражающим. .

Если это так, 42 фунта стерлингов.Клапаны Hive на 50 штук дороже, чем стандартные TRV (стоимостью менее 8 фунтов стерлингов), но мелкозернистый контроль, который они вам предоставят, вероятно, того стоит в итоге .

У вас есть термостат Nest или Ecobee и смарт-концентратор

Домашний хаб SmartThings (3-е поколение
), а также мобильное приложение.

Выбор здесь полностью зависит от вашего умного хаба. T he Eve Thermo, например, поддерживает HomeKit, поэтому, если вы используете экосистему умного дома Apple, эти клапаны Eve могут сделать идеальный sens e (тем более, что и Nest, и ecobee поддерживают HomeKit).

Помимо этого, если у вас есть концентратор SmartThings, вы можете рассмотреть любой из следующих интеллектуальных радиаторных клапанов :

У вас есть термостат Nest / ecobee, но нет смарт-хаба

Это сложнее, потому что вы, вероятно, не получите отличной (или какой-либо) интеграции между вашим интеллектуальным термостатом и вашими клапанами .

Но в некотором смысле это не имеет значения - это просто означает, что вам нужно вручную управлять некоторыми частями вашей системы отопления .Например, вы можете знать, что в двух задних спальнях становится очень жарко в течение дня, но на нижнем этаже прохладнее, что означает, что ваш умный термостат срабатывает каждый день около 17-18 часов.

В этом случае вы можете использовать интеллектуальные клапаны только в двух задних спальнях, чтобы выключить их радиаторы (или включить их только при более низких температурах) в одно и то же время - например, 17:00. Тогда эти комнаты не будут перегреваться, когда ваш умный термостат, считывающий температуру окружающей среды в коридоре или гостиной на нижнем этаже, запустит вашу систему отопления.

В магазинах Amazon в Европе довольно много вариантов умных клапанов, но гораздо меньше в магазине Amazon в Америке - поэтому вместо того, чтобы пытаться предложить конкретный продукт, который вы, возможно, не сможете купить, я бы посоветовал делать покупки в ближайших к вам розничных магазинах. и посмотрите, какие умные радиаторные клапаны у них есть в продаже.

Z-Wave Термостат Радиаторный клапан (TRV) для интеллектуального отопления • Aeotec

Беспроводное управление и с батарейным питанием, Радиаторный термостат предлагает умные автоматизация, планирование, и точный комнатная температура анализ, который может уменьшить счета за электроэнергию до 30%.

Встроенное открытое окно обнаружение, наряду с необязательный, дополнительный датчики, отключить нагрев когда окна открыл, спасая вас энергия и деньги.

Измеряйте и управляйте от 8º до 28º.Радиатор Термостат держит вас идеально теплый и ваша собственность совершенно безопасно от повреждение морозом.

Вы хотите контролировать ситуацию, но не хотите, чтобы все контролировали ее. Радиатор Термостат предлагает функции блокировки использования позволяя вам предотвратить его использование дети или гости.

Amazon.com: tado Smart Radiator Thermostat (горизонтальный монтаж)

Installiert wurden Heizkörperthermostate und die Bridge.

Ich hatte vorher die Thermostat von Conrad mit jeweils einem zentralen Steuergerät im Raum. Das funktionierte viele, viele Jahre gut und reibungslos. Ich konnte bei längerer Abwesenheit (das waren oft viele Tage) schnell programmieren, wann ich wiederkomme. Eine Offene-Fenster-Erkennung hatte es auch.Durch die Messung weit ab von den Heizkörpern war die Regelung sehr genau, zumal man auch die Balance bei mehreren Heizkörpern im Raum einstellen konnte.

Nur reine Technikaffinität, Neugier und die Verbindung zur Alexa überredeten mich zum Kauf von Tado.

Welche Vorteile шляпа монахини Тадо?

1) Nur einen wesentlichen - die Abwesenheit wird automatisch erkannt. Aber das kostet jeden Monat 3 €.

2) Na gut, ich finde die Verlaufsgrafik in der App recht aussagekräftig.Sie zeigt, wann die Ventile geöffnet waren und dazu zeitlich pasnd die Thermostat-Temperatur (nicht die wirkliche Raumtemperatur!), Luftfeuchte und Wetterdaten, wahlweise Außentemperatur oder Sonnenschein aus dem Wetterum. Da ich statistikverliebt bin, war das der einzige Grund, weshalb ich das Zeug nicht zurückgeschickt habe.

Und was ärgert mich?

1) Der Nutzwert wird neuerdings künstlich kastriert und erst gegen Bezahlung freigeschaltet. Geschieht das nicht, wird nur eine Meldung über offenes Fenster oder Abwesenheit geschickt und man muss selbst gegensteuern.Schluss mit Automatik! Die Funktionen sind также im gekauften Gerät vorhanden - nutzen kann man sie aber nur gegen Bezahlung. В 10 Jahren hat sich der Kaufpreis mehr als verdoppelt. Das empfinde ich als unverschämt, weil kein neuer Service geboten wird, sondern nur ohnehin vorhandene Fähigkeiten freigeschaltet werden. Das mit der Wetterabhängigkeit mag anders sein, brauch ich aber nicht.

2) Eines der Thermostate klinkte sich regelmäßig, teilweise mehrmals am Tag, aus. Ständiges neues Pairen war echt mühselig.Nachdem ich es gegen ein näher an der Bridge liegendes getauscht habe, klappt es. Vernünftige Funkreichweite - это также Glückssache.

3) Eine zentrale Temperaturmessung, so wie vom vorherigen System gewohnt, fehlt leider. Die Temperaturmessung an einem der Heizkörper im Raum ist einfach unzuverlässig und weicht von der Realität ab. Die zu berücksichtigende Temperaturdifferenz kann man zwar einstellen, sie ist aber bei unterschiedlichen Außentemperan nicht konstant. Die Temperatur in der Raummitte wird nur +/- 2 Grad getroffen, был erheblich ist.

4) Был их als Vorteil sah, funktioniert nicht richtig: Early Start. Ich nehme an, dass Tado lernen soll, wann die Ventile geöffnet oder geschlossen werden müssen, um die Temperatur zur vorbestimmten Zeit zu erreichen. Leider ist Tado lernresistent. Nach 10 Tagen hat sich gar nicht getan und es is is ist konstant bereits morgens eine Stunde vorm Zeitplan bullenheiß. Um 7:30 möchte ich 21 ° haben, aber um 6:00 sind es bereits 23 °, um 7:30 dann 21 °. Ziel ist zwar erreicht, aber die «Intelligenz» sollte eigentlich ausreichen, einfach mal ‘ne Stunde später zu heizen und früher aufzuhören.Dann kann es sich die 23 ° -Stufe Sparen und Iich Spare Heizkosten. Da ist noch viel Luft nach oben mit der «Intelligenten Steuerung».

Mit den Adaptern hatte ich kein Problem, weil ich sie für meine Gewinde glücklicherweise nicht benötigte. Zum Batterieverschleiß kann ich noch nichts sagen - wird nachgeliefert. Ansonsten gebe ich mich der Hoffnung hin, dass sich Tado das mit dem Abonnement nochmal überlegt und dass die «Intelligenz» mit Updates noch ein paar IQ-Punkte zulegt. Ich kann das ganze Zeug immerhin noch bis zum 11.Januar zurückgeben.

Momentan recht es nur für 2 Sterne.

Праймер для термостатических клапанов радиатора | 2018-06-04

Термостатические радиаторные клапаны, пожалуй, являются одними из самых недооцененных гидравлических компонентов на современном рынке. И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы. Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос на тепло от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону. Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы подать в зону нагретую воду.

Вот чем отличается TRV. Это неэлектрическое механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды. Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне. Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили соответствующее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома. И это то, для чего изначально были разработаны TRV - управление теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование от комнаты к комнате.Отсюда и название.

Я бы сказал, что в сегодняшнем мире их следует переименовать в «Клапаны для неэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Рис A
Рис B

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с удаленными датчиками и клапанов с корпусами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Легко понять, как такой элемент управления в сочетании с клапаном с прямым корпусом можно использовать для управления зоной нагрева с несколькими эмиттерами.


Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на изображение C.

.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск расширяется при повышении температуры и сжимается при понижении температуры. Когда это происходит, он открывает и закрывает диск клапана в зависимости от повышения или понижения температуры окружающей среды.

Управляющая головка на Рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

Когда термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе.Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Обычно есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Вот как TRV контролирует и модулирует поток.

Рис C

Какими бы простыми они ни были, многие люди хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV, когда они достигают заданного значения, или они частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из какого-либо другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в комнате задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив там. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток с мельчайшими изменениями температуры в комнате.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами по комнатам без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный контроль комфорта в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим несколько из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждый радиатор, кроме самого холодного помещения. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла.Затем котел будет включаться и выключаться в зависимости от перепада настройки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой установки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что этот тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из оребренных труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем немного иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат.Обычно в центре этих комнат находится термостат для управления этой зоной.

Рис D

Мы все еще можем использовать TRV для управления температурой в отдельной комнате, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вам необходимо установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие через лицевую сторону или конец торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя определять и регулировать температуру.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления.Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить в качестве устройств динамической балансировки и распределять BTU по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, поскольку поток воды скорее отводится, чем замедляется. Это увеличивает гибкость выбора котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами с большой массой.

Микрозоны.

TRV - один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона - это именно то, что вам нужно. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в тепле для всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего подходит для приложения, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток всякий раз, когда включается какая-либо из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения - в ванных комнатах в домах с лучистым теплом пола. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубы на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить теплоотдачу и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубку, и предотвращает нагревание комнаты, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировали. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия.Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня составить план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и гигантского котла в подвале. У этого котла были насосы такие большие, что я просто стоял и смотрел некоторое время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали для оживления этой системы.

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Ramer также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected]

Как это работает - Термостатические клапаны радиатора

Термостатический радиаторный клапан (TRV) состоит из двух частей.Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный плунжер, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху - термостатическая головка (слева) и гидроблок (справа).

Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении.Когда в помещении достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната охлаждается, клапан открывается, и радиатор снова начинает нагреваться.

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 - наибольшему.Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам нужно полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.


Функция с формой

Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV - наш самый популярный клапан - работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой.Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно прикасаться к TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass

Стабильная внутренняя температура в любую погоду

Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры. Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше поддерживает радиаторный обогрев при понижении наружной температуры.

Управляют ли ТРВ котлом?

Нас часто спрашивают об этом, и ответ - нет, совсем нет. Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) - это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар в радиаторы. Мы рекомендуем обучающийся термостат, такой как Nest.


Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.


Существует косвенная связь - TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

Florence 3 Column в Little Greene Cordoba с античной латунью Niva и интеллектуальным клапаном Genius

Подключенный дом с интеллектуальными TRV

Самое большое обновление TRV с момента их изобретения в 1970-х годах - это умные технологии - Интернет вещей.Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, которые предлагают интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.


TRV на однотрубный пар

В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы управляются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы с отводом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не выходит, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит. радиатор.


Если воздух не выходит, пар не может попасть внутрь.


Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель. Наш дискретный вакуумный прерыватель VAB05 разработан специально для этой цели.

Установить термостаты на радиаторы для повышения эффективности

Ваша система отопления в Чикаго сильно зависит от старых паровых радиаторов? Вы не единственный - в США этот тип отопления распространен: в некоторых системах установлены радиаторы, которым уже несколько десятилетий или даже столетие. «Если он не сломан, не чини» - это старая эко-пословица, но никто ничего не сказал об обновлении... что именно то, что вы можете сделать, чтобы ваши радиаторы работали более эффективно на протяжении всего срока их службы.

Каждый раз, когда включается тепло, может показаться, что внутри ваших радиаторов застряли карлики (на самом деле это признак того, что что-то не так, и вам следует вызвать профессионала, чтобы посмотреть), но они не очень умны, как вы, возможно, заметили, когда температура приближается к кипящей, и вы носите майки, пока на улице -10. Это потому, что для настройки отдельных температур обычно требуется возиться с труднодоступными ручками.Радиаторы не просты в использовании и не программируемы, как умные термостаты.

Вы можете изменить все это, заменив старый клапан на термостатический, что позволит лучше контролировать температуру. Еще лучше, вам не нужно быть очень опытным мастером, чтобы сделать это, хотя вы, конечно, можете нанять мастера, если чувствуете себя немного неуверенно.

Вот что вам нужно сделать:

1. Сначала слейте воду из радиаторов. Это может запачкаться, поэтому не забудьте надеть одежду, к которой вы не очень привязаны (лучше пока оставьте эту Веру Ван в шкафу), и расстелите пластик по полу, чтобы предотвратить разливы.

2. Снимите старый клапан и штуцер (деталь, которая соединяет сам радиатор с клапаном). Вам понадобится специальный инструмент, чтобы удалить штуцер, поэтому обязательно возьмите его, когда покупаете запасной штуцер и термостатический клапан в хозяйственном магазине, чтобы избежать "ох!" момент.

3. После того, как вы разобрали клапан и насадку, сделайте то же самое в обратном порядке с новым клапаном и штуцером, с помощью небольшого количества герметика для труб, однониточного капилляра и смазки для труб, чтобы убедиться, что он хорошо герметичен.Вы определенно не хотите протекать, когда закончите, так как они могут повредить пол и вызвать другие проблемы.

4. Когда вы закончите, прикрепите датчик сбоку к крышке радиатора, подсоедините датчик к клапану и установите крышку на место.

Ваш законченный проект значительно повысит энергоэффективность помещения на уровень помещения. Вашему котлу не придется так сильно работать, чтобы обогревать пустые неиспользуемые комнаты или поддерживать температуру в доме ночью, когда люди спят, и в результате вы будете иметь гораздо меньшие счета за электроэнергию! Неплохо для дневной работы, а?

Кэти Маркс пишет для Networx.com.

Обновлено 19 апреля 2018 г.

Стоит ли устанавливать термостатические клапаны в дополнение к комнатному термостату? - Энергид

Да! Термостатические клапаны - это лучший способ правильно отапливать ваш дом! Используемые в комбинации с комнатным термостатом , они идеально регулируют ваш обогрев, и вы не получите перегрева некоторых комнат.

Результат! Больше комфорта плюс экономия энергии!

Ваш комнатный термостат не может делать все!

Как вы, наверное, знаете, комнатный термостат измеряет температуру комнаты, в которой он находится.Если в этой комнате не так тепло, как вам хотелось бы, термостат подаст сигнал на ваш котел и заставит его работать, пока не будет достигнута необходимая температура.

Но все остальные помещения, где открыты радиаторные вентили, будут одновременно отапливаться -

  • . иногда слишком много , в случае комнат, которые на меньше и лучше изолированы , чем комната, которую вы действительно хотите отапливать (эталонная комната), и
  • иногда без уважительной причины , в случае комнат, которые не нужно постоянно поддерживать в тепле (например, спальня).

Регулировка настроек термостатического клапана

Термостатический клапан выполняет функцию комнатного термостата , воздействуя на определенный радиатор. Фактически он перекрывает поступающую горячую воду, когда радиатор достигает необходимой температуры. Не удивляйтесь, если вы не увидите, как это работает - все происходит внутри!

Однако настройки все еще довольно неточны, , потому что термостатические клапаны градуированы с использованием чисел вместо градусов Цельсия.Вы должны выбрать число, соответствующее желаемому уровню тепла. Это метод проб и ошибок. Как только вы получите желаемый результат, по возможности оставьте его в покое!

Несколько советов, как добиться наилучшего результата

  • Помните, что комнатным термостатом является патрубок . Он сообщает котлу, когда нужно останавливаться и запускать. Как только температура, необходимая вам в конкретной комнате, будет достигнута, все радиаторы выключатся, независимо от того, открыты их термостатические клапаны или нет.
  • Если у вас есть фиксированный комнатный термостат, вам нужно правильно выбрать размер ваших радиаторов , чтобы они могли обогревать ваши комнаты так, как вы хотите; Например, в ванной комнате необходимо установить радиатор, достаточно большой, чтобы нагреть комнату до 24oC, в то время как ваша эталонная комната нагревается до 21oC.
  • Термостатические клапаны в контрольной комнате , где расположен комнатный термостат, всегда должны быть установлены на « макс. Обогрев ».Фактически, если вы измените настройку клапана, вы можете вмешаться в работу комнатного термостата. При перемещении беспроводного термостата убедитесь, что вы регулируете клапаны как в новой эталонной комнате, так и в старой.
  • Избегайте постоянной регулировки настроек термостатического клапана; если вам холодно, полное открытие клапана не поможет. Фактически, до тех пор, пока не будет достигнут требуемый уровень тепла, впускной клапан горячей воды будет полностью открыт, даже если вы его не видите! Работа термостатического клапана ограничивается остановкой температуры с выше определенного уровня .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
