Теплый пол виды и особенности: отличия и преимущества, опыт личного использования

Содержание

отличия и преимущества, опыт личного использования

Сегодня мы расскажем о разных видах теплых полов и поделимся личным опытом использования и ремонта такой системы.

Как приятно ходить по теплому полу! Особенно когда на улице холод и ненастье, а уютный дом согревает не только в переносном, но и в прямом смысле слова. На современном рынке представлены различные системы теплого пола, благодаря чему эта технология стала доступной для установки в любом помещении и под любое напольное покрытие, причем не только как дополнение к радиаторному отоплению, но и в качестве основного отопления в доме. Квартблог подготовил обзор систем теплого пола с рассказом автора статьи о личном опыте использования и ремонта теплого пола.

Содержание:

Виды теплых полов: водяной теплый пол

Существует 2 основных вида систем теплого пола: водяные и электрические. Водяные теплые полы имеет смысл устанавливать лишь тогда, когда в доме есть собственная индивидуальная система водяного отопления, — в этом случае монтаж водяного теплого пола очень целесообразен с точки зрения комфорта, удобства эксплуатации и экономии на счетах за электроэнергию.

При соблюдении определенной технологии укладки его можно использовать как основную систему отопления без дополнительных радиаторов.

К центральному отоплению многоквартирного дома подключать водяной теплый пол не рекомендуется — есть большой риск затопления соседей снизу, так как теплый пол может не выдержать нагнетаемого в сетях давления. Долговечность системы также будет под вопросом: большое количество грязи в сетях центрального отопления быстро засоряет горизонтальные трубы теплого пола, после чего он перестает работать. Кроме того, температура воды в сетях центрального отопления зачастую не достаточно высокая для эффективной работы теплого пола. Ну и последний аргумент: установка подобной системы в многоквартирном доме запрещена законом, и если ее обнаружат проверяющие органы, это грозит немалыми проблемами.

Электрические теплые полы

Единственным правильным решением для городской квартиры будет установка электрического теплого пола. Есть 3 вида электрических теплых полов, об особенностях которых мы подробно расскажем.

Кабельная система теплого пола

Самые простые и на сегодняшний день слегка устаревшие, кабельные системы теплого пола представляют собой специальный электрический кабель, который вручную равномерно укладывается в стяжку пола. Более удобный для монтажа современный вариант кабельного теплого пола – это специальные маты в виде тонкой капроновой сетки с закрепленным на ней греющим кабелем. Как правило, кабельные системы выбирают для установки под плитку или керамогранит, так как они рассчитаны на «мокрый» монтаж в плиточный клей или цементную стяжку. Плиточный клей для этих целей лучше выбирать специальный — с маркировкой «подходит для теплых полов».

Чисто теоретически кабельную систему можно использовать и для других напольных покрытий, но в этом нет особого смысла, потому что под паркет, ламинат и линолеум гораздо легче установить теплый пол с «сухим» способом монтажа.

В тех помещениях, где люди находятся в течение длительного времени (детская, спальня, гостиная, кухня, столовая), очень важно позаботиться о том, чтобы система теплого пола была экранированной и выделяла минимум электромагнитных излучений.

Во вспомогательных помещениях (туалет, ванная, прихожая, коридор и т.д.) допускается установка более дешевых неэкранированных систем, однако лучше не экономить на здоровье и установить экранированные полы во всех помещениях.

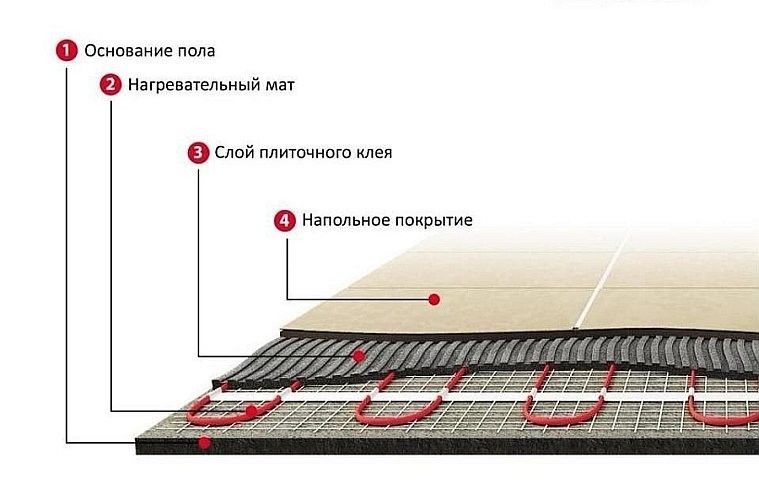

Тонкий нагревательный мат

Такая система состоит из тонкого греющего кабеля, проложенного внутри специальных матов для более удобного монтажа. Благодаря минимальной толщине ее можно укладывать не только «мокрым» способом на плиточный клей, но и «сухим» — без стяжки и плиточного клея — под любые виды напольных покрытий. Такие теплые полы очень долговечны и достаточно энергоэффективны. Они сочетают в себе надежность кабельного теплого пола с удобством монтажа пленочного пола. Тонкие маты очень просты в укладке: их можно установить буквально за 15-20 минут.

Пленочные инфракрасные теплые полы

Этот вид теплого пола предназначен, в первую очередь, для «сухой» укладки под ламинат, паркет, линолеум и даже ковровые покрытия.

Некоторые специалисты утверждают, что инфракрасную пленку можно укладывать и в слой стяжки под керамическую плитку, если соблюдать определенную технологию. Но лучше все же этого не делать: пленка плохо приклеивается к стяжке и плиточному клею, поэтому такое покрытие может оказаться очень недолговечным. Поэтому для плитки и керамогранита намного больше подходят кабельные полы.

В отличие от других систем отопления, инфракрасные полы греют не воздух в помещении, а находящиеся в комнате предметы, которые, в свою очередь, отдают тепло в воздух. Их принцип работы построен на использовании такого же вида излучений, как инфракрасный спектр солнца. Благодаря относительно низкому потреблению электроэнергии этот вид теплого пола на сегодняшний день считается самым экономичным в использовании. Дополнительным плюсом таких систем является предельная простота укладки. Инфракрасную систему теплого пола можно монтировать не только на полу, но и на других поверхностях (стенах, потолке). Эта особенность в сочетании с низким энергопотреблением делает использование инфракрасных полов достаточно эффективным в качестве основной системы отопления.

Плюсом инфракрасного теплого пола является то, что он не создает вредных для здоровья электромагнитных полей. Однако существуют разные мнения о потенциальной пользе или вредности длительного нагрева человеческого тела инфракрасными лучами.

Укладка и система управления

При укладке теплого пола для экономии материалов и последующей экономии на счетах за электроэнергию помещение делят на зоны, в которых будет установлена мебель (кухонный гарнитур, шкаф-купе, диван и т.д.), и открытые зоны без мебели. Соответственно, под мебелью теплые полы не укладывают: ходить в этих местах никто не будет, поэтому нагревать кухонный гарнитур или шкаф нет никакого смысла, это даже вредно для мебели. Желательно сфотографировать или хотя бы схематично зарисовать схему укладки до того, как на теплый пол будет установлено напольное покрытие — в случае поломки системы это значительно облегчит диагностику и ремонт.

Для эффективного управления системой теплого пола в каждом помещении устанавливают отдельный электронный программируемый терморегулятор. Это устройство позволяет задать желаемую температуру в помещении, и система автоматически будет включаться, когда температура опустится ниже заданного уровня. Кроме того, можно задать необходимый график нагрева. Например, зачем греть полы ночью, когда по ним никто не ходит? Если днем все на работе, расходовать электроэнергию на нагрев полов тоже нет никакого смысла. Можно запрограммировать систему таким образом, чтобы она включалась и выключалась в нужное время в разные дни недели.

Иногда для экономии устанавливают один терморегулятор сразу на все помещения. Однако это неэффективно, потому что система не сможет правильно измерить температуру в нескольких помещениях с разными теплопотерями, из-за чего теплый пол будет работать неправильно: где-то постоянно будет недостаточно тепло, а где-то — слишком жарко. Кроме того, в разных помещениях комфортно при разной температуре: например, в ванной приятнее установить более теплую температуру, чем в спальне и гостиной. Для деревянных напольных покрытий необходимо задавать температуру не выше 28°С, чтобы они не рассыхались и не деформировались.

Личный опыт

Мы установили систему теплого пола под плитку на кухне и в ванной, когда делали ремонт. Систему теплого пола купили экранированную кабельную на сетчатых матах, плиточный клей – специальный для теплых полов. Маты укладывали только в тех местах, где нет мебели, перед укладкой плитки систему сфотографировали. Электронные терморегуляторы позволяли программировать температуру нагрева, а также выставлять время включения системы в зависимости от дня недели. Температуру мы выставили 27°С, время нагрева – по будням с 7:00 до 9:00 утра и с 18:00 до 01:00, по выходным с 09:00 до 01:00. При первом включении пол набирал нужную температуру в течение 8 часов (ему нужно было прогреть слой стяжки и холодную толстую напольную плитку). Достигнув необходимой температуры, пол уже не остывал полностью: в те моменты, когда он был выключен, температура плитки была чуть ниже комнатной, а когда работал – плитка была приятно теплой. Первый год система отлично проработала в течение всего холодного сезона.

С началом следующего сезона пол на кухне не включился. Обратившись в специализированный магазин, где была приобретена система, мы вызвали мастера со специальным устройством, которое может проверить целостность всех кабелей, не вскрывая плитку. Ориентируясь на наши фотографии со схемой укладки, мастер быстро просканировал пол и обнаружил место разрыва цепи (разрыв произошел в соединительной муфте между матами). Для ремонта системы пришлось выломать 2 напольные плитки размером 40х40 см. Обычно достаточно снять одну плитку, но у нас разрыв располагался на стыке плиток. На место демонтированных плиток мы самостоятельно и очень аккуратно установили 2 новые плитки — визуально место ремонта совершенно незаметно.

После этого пол отлично проработал еще 2 года, пока у нас в ванной не случился небольшой потоп, во время которого плитка хорошо намокла, из-за чего пол снова перестал работать. Тот же мастер обнаружил, что на этот раз из-за попадания влаги вышел из строя термодатчик, вмонтированный в специальную гофрированную трубу на краю стяжки. Датчик заменили, и теплый пол продолжает дарить нам тепло и комфорт в холодное время года.

Основываясь на собственном опыте, я очень рекомендую установить систему теплого пола: с ней действительно намного приятнее и комфортнее жить в холодное время года. Например, когда система центрального отопления не работает или не справляется с морозами, теплые полы становятся настоящим спасением: мы забыли, что значит мерзнуть дома – теплый пол на кухне и ванной прогревает воздух во всей небольшой квартире. Конечно же, теплый пол увеличивает счета за электроэнергию, но не настолько, чтобы отказаться от такого комфорта! Главный совет – укладывать полы строго по инструкции, фотографировать схему укладки и иметь запас материалов для локального ремонта напольного покрытия в случае поломки системы.

Фото: stroisovety.org, stroysvoimirukami.ru, i-bud.ru

теплый пол

Электрический теплый пол. Виды и работа. Монтаж. Плюсы и минусы

В настоящее время теплые полы приобрели популярность и признание людей, что связано с недостаточной эффективностью центральной системы отопления, характеризующейся серьезными отрицательными факторами. Этих недостатков лишен электрический теплый пол. Сейчас эта инновационная разработка стала обычным элементом загородных коттеджей и городских квартир.

Если в доме имеется теплый пол, то это говорит о разумности хозяина по обеспечению комфорта в своем жилье. Монтажные работы по установке теплого пола можно выполнить самостоятельно. Это оборудование целесообразно выбирать с учетом необходимого создаваемого тепла при небольшом расходе электрической энергии. Если у вас нет средств для вызова специалистов, то нужно приобрести такое оборудование теплого пола, которое вы сможете смонтировать самостоятельно.

Применение

Электрический теплый пол широко используется в любых помещениях. Важным фактором является правильный выбор мощности устройства и создание хорошей теплоизоляции. Теплого пола может вполне хватить для обогрева помещения, не имея центральной отопительной системы. Однако расходы за электрическую энергию значительно повысятся.

Типы и конструктивные особенности

Кабельный электрический теплый пол

Вся система этого типа теплого пола состоит из нагревательного провода в изоляции, датчика температуры и терморегулятора. Это один из трудоемких вариантов устройства теплого пола, но имеет небольшую стоимость. Греющий кабель раскладывают на полу и фиксируют его в специальной установочной ленте. Важным моментом является равное расстояние между изгибами провода и отсутствие перехлестов.

Электрический теплый пол в виде матов

Такой вариант исполнения теплого пола очень удобен при установке, так как греющий проводник уложен производителем в армированные маты и зафиксирован в них. При монтаже не нужно думать об укладке проводов. Нужно всего лишь разложить маты определенной мощности на полу и подать на них питание. Это сильно упрощает работу и вероятность ошибочного подключения.

Инфракрасная пленка — основа теплого пола

Такое устройство имеет значительные отличия от предыдущих вариантов. Здесь нагревание происходит путем излучения инфракрасных лучей углеродным материалом, который находится на пленке. Для такой конструкции теплых полов цементная связка не является обязательным условием. Окончательное покрытие укладывают непосредственно на пленку. Но это дорогостоящий и ненадежный способ обустройства теплого пола.

Принцип действия

Электрический теплый пол, состоящий из матов, и греющего кабеля действует за счет нагревания проводов, под действием проходящего по ним электрического тока. Проводник греет стяжку, а она нагревает верхнее покрытие пола. Тепло поступает за счет конвекционного эффекта.

Электрический теплый пол на основе инфракрасной пленки работает по другому принципу. Нагревание осуществляется с помощью излучения тепла слоем углерода. Это излучение возникает от воздействия электричества. Излучение греет верхнее покрытие пола и предметы, которые расположены рядом с полом. По принципу конвекции воздух в помещении нагревается от нагретых предметов.

Для настройки и регулировки температуры применяются терморегуляторы и датчики, которые подключены к системе теплого пола.

Определение и выбор мощности нагревательных элементов

Для начала определения мощности нужно определиться, какие виды отопления будут присутствовать в комнате: центральное отопление и теплый пол, либо только последний вариант. Фирмы изготовители теплых полов в техпаспорте оборудования указывают порядок выбора мощности.

Чаще всего в помещениях устанавливают электрический теплый пол (ЭТП) на базе греющего кабеля, либо нагревательного мата, и выбирают комфортное значение мощности 120 ватт на 1 м2. Если теплый пол выполнен на базе инфракрасной пленки, то подходящая величина мощности равна 150 ватт на 1 м2.

Расчет энергопотребления инфракрасной пленки для дома жилой площадью 167 м2

В случае обогрева комнаты только одним теплым полом, то греющий мат или провод выбирают на 160 ватт на 1 м2. Для инфракрасной пленки величину мощности повышают до 220 ватт на 1 м2.

Если применять инфракрасную пленку или мат, то значение мощности одного метра уже известно по паспортным данным. Необходимо просто подобрать нужное исполнение. Если применять греющий провод, то нужно рассчитать мощность, так как заранее неизвестно, на каком расстоянии между изгибами будет находиться провод. Необходимо определить площадь и форму поверхности нагрева. После этого по таблице в паспорте определяют нужное расстояние. Чаще всего оно равно 20 см, и зависит от мощности провода.

Расчет мощности нагревательного кабеля

Важным моментом является учет наибольшей возможной нагрузки на сеть питания вашего здания, а также применение подключающей аппаратуры, которая рассчитана на определенный ток нагрузки.

Последствия ошибок монтажа

Широко популярная ошибка монтажа теплого пола – это когда электрический теплый пол укладывают под мебелью, либо стационарной бытовой техникой. Под этими элементами охлаждение поверхности пола недостаточное, поэтому нагревающий провод перегревается и выходит из строя.

Нельзя подключать питание пола, если стяжка не высохла. Подключение даже на короткое время питания электрического пола может вызвать выход из строя его нагревательного элемента. Чтобы проверить исправность проложенного провода и правильность схемы подключения, необходимо всего лишь замерить сопротивление. Это правило не действует для пола на основе инфракрасной пленки. Для его проверки подключают питание всей конструкции.

Нельзя изгибать провод, наступать ногами на него, натягивать. Это приводит к повреждению провода и его изоляции. Греющая пленка также не терпит повреждений.

Сопротивление изоляции кабеля и проводов необходимо контролировать на протяжении всех шагов работы. Это особенно актуально перед тем, как заливать стяжку. Величина сопротивления не должна отклоняться от нормы более 10%. При наличии большой разницы в величине, нужно прекратить монтаж и обнаружить поврежденный участок изоляции. В противном случае, после сушки стяжки теплый пол может отказаться функционировать.

Датчик температуры не заливают в стяжке в открытом виде, а располагают в гофротрубе, после чего заливают. Такие датчики не служат длительное время. Поэтому, после выхода его из строя, его трудно будет демонтировать без значительных усилий.

При установке теплого пола на основе инфракрасной пленки необходимо в обязательном порядке заизолировать токоведущие части в тех местах, где пленка разрезалась. В противном случае защитная система будет обнаруживать утечку тока и постоянно выключать питание теплого пола.

Достоинства
  • Простая установка устройства пола, кроме конструкции с греющим проводом. Для их монтажа нужно просто расстелить на поверхности пола маты или пленку, и подключить проводку по прилагаемой инструкции. Для этого не требуется профессиональных навыков и знаний.
  • Повышенная долговечность и надежность конструкции. Если изоляция не повреждена, нагревательный провод или греющие маты залиты в стяжку, то электрический теплый пол будет служить неограниченное время.
  • Универсальная конструкция. Устройство теплого пола не нуждается в подключении помещения к водяному отоплению, либо водоснабжению, возможно его функционирование даже от электрогенератора. Это дает возможность применять его в дачных домах, коттеджах.
Недостатки
  • Повышенная стоимость отопления помещения. Электрический теплый пол расходует значительное количество электроэнергии, это особенно актуально, когда это устройство применяется в качестве основного отопления.
  • Температура пола невысокая, поэтому воздух в комнатах греется очень медленно, особенно, когда теплый пол включают непостоянно, например, в деревянном доме на даче зимой.
  • Перестановку мебели невозможно будет осуществить после монтажа теплого пола, так как нагревательные устройства запрещается размещать под мебелью.
Монтаж электрического теплого пола

Для обеспечения качественного монтажа теплого пола, необходимо, прежде всего, провести некоторые подготовительные работы.

Подготовка основания
  • Разметка. Смести мусор с поверхности пола и разметить места проведения кабеля по полу и стене, а также отверстия для терморегулятора.
  • Произвести штробление канавок в стене для кабеля. Штроба выполняется размером сечения 20 х 20 мм.
  • Высверлить отверстие в стене для терморегулятора.
  • Проложить на поверхности пола теплоизоляцию (пенополистирол или пенофол). Если нижнее помещение отапливаемое, то хватит одного слоя пенофола, имеющего толщину 5 мм. При неотапливаемом нижнем помещении, либо грунта, применяют пенополистирол, имеющий толщину до 50 мм. Толщину его выбирают в зависимости от вашего зимнего климата, и желания. Теплоизоляцию закрепляют любым подходящим клеем.

Монтаж нагревательных элементов

Шаг укладки элементов – (см) = 100S/L
S – фактическая площадь, на которую укладывается секция (м²)
L – длинна секции (м)

Перед установкой еще раз убедитесь в правильной разметке пола. При этом важным моментом является определение мест, где будет находиться мебель, чтобы эти участки не нагревались. Расстояние до мебели и стен должно быть не менее 50 см, до нагревательных устройств не меньше 30 см.

Если монтаж производится на базе греющего кабеля, то сначала прокладывают установочную ленту. Она будет крепить витки кабеля и не даст им сместиться. Лента раскладывается поверх теплоизоляции и фиксируется дюбелями.

Нагревательный кабель разматывают аккуратно, укладывают его сверху на теплоизоляцию и установочную ленту. При этом необходимо укладывать витки провода параллельно друг другу, соблюдать равное расстояние между ними. Витки кабеля закрепляйте специальными усиками на установочной ленте. Греющий провод не должен перехлестываться. В конце укладки необходимо измерить сопротивление изоляции, которое не должно различаться с нормой более, чем на 10%.

При укладке нагревательных матов, нужно осторожно раскладывать их по поверхности пола в размеченных местах нагревания. Маты соединяют по схеме, которая указана в инструкции. После этого таким же образом измеряют сопротивление изоляции.

При применении инфракрасной пленки, ее также аккуратно раскладывают по поверхности. Листы пленки соединяют параллельно друг с другом. Провода выводят к месту монтажа терморегулятора.

Монтаж датчика температуры

Если электрический теплый пол будет на базе провода, либо мата, то датчик размещают в гофротрубе. В теплоизоляции делается углубление и укладывается трубка. Один край трубки затыкается утеплителем, другой выводится над полом в месте выхода кабеля.

В случае монтажа инфракрасной пленки датчик кладут в углубление в середине полосы пленки. Стяжка не заливается, в любое время датчик можно демонтировать.

Подключение электрического теплого пола

Нагревательный кабель и датчик температуры подключите к терморегулятору по схеме в паспорте. После этого всю схему подключите к автомату с током утечки не выше 30 мА. Пока стяжка не застыла, нельзя подавать напряжение. При монтаже теплого пола в бане или ванной, нужно экран кабеля соединить с заземлением помещения.

При монтаже инфракрасной пленки исправность работы можно проверить, включив питание. Пол должен стать теплым.

Заливка стяжки

ИК пленка не требует заливки стяжки, поэтому после ее установки приступают к финишному покрытию пола.

Но, если в устройстве применяется греющий мат, либо кабель, то пол нужно заливать обязательно цементной самовыравнивающейся стяжкой. Заливка должна производиться на толщину 50 мм. После затвердевания стяжки монтируют финишное покрытие в виде плитки, линолеума, либо ламината. Обычно полное высыхание производителями устанавливается 28 дней, что дает гарантию отсутствия пустот вокруг нагревательного провода. При наличии пустот провод со временем перегорит.

Похожие темы:

Виды электрического теплого пола, особенности конструкции и подключения, порядок монтажа, видеоинструкция

Тёплый пол — это один из видов электрических отопительных систем, в которую входят нагревательный кабель, преобразующий электрическую энергию в энергию тепловую, и термостат, служащий для поддержания заданного температурного режима и предотвращения перегрева кабеля. Рассмотрим подробнее особенности эксплуатации и порядок монтажа электрического теплого пола.

В настоящее время известны следующие разновидности тёплого пола:

  • Непосредственно сам нагревательный кабель, который самостоятельно укладывается на армирующую сетку.
  • Нагревательный мат— полипропиленовая сетка, с закреплённым на ней с определённым шагом маломощным кабелем.
  • Инфракрасная нагревательная плёнка— специальная термопаста, находящаяся между двумя слоями плёнки, по краям которых проходит электрический ток.

Принцип работы тёплого пола выгодно отличается от принципов работы других систем отопления. По законам физики нагретый воздух, который, по сравнению с холодным воздухом, имеет меньший удельный вес, поднимается к потолку, а холодный опускается к полу. Таким образом, при использовании любой другой системы отопления температура воздуха в помещении от потолка к полу уменьшается.

В условиях, когда ногам не очень тепло, а на уровне головы создаётся ощущение, что нечем дышать, человек чувствует себя не совсем комфортно. Идеальные условия в помещении способен создать именно электрический тёплый пол, при работе которого распределение температур происходит с точностью наоборот. Именно поэтому электрические тёплые полы нашли широкое применение при отоплении квартир и частных домов.

Преимущества мобильного тёплого пола рассмотрены в данном материале: https://teplo. guru/teplyy-pol/mobilnyiy.html

Расчет мощности теплого пола

Для этого необходимо принять во внимание следующее:

  • Нужно рассчитать площадь помещения, нуждающегося в обогреве. Сначала рассчитать площадь поверхности пола, не занимаемой мебелью и крупной бытовой техникой (к примеру, холодильником, кухонной плитой, стиральной машиной). Для этого из общей площади помещения необходимо вычесть площадь, занимаемую всеми объектами. Таким образом, рекомендуется перед началом укладки тёплого пола решить вопрос точной расстановки мебели в помещении. Также нужно учитывать, что для эффективного прогревания помещения обогреваемая поверхность должна составлять как минимум 70% от общей площади.
  • Необходимая удельная мощность зависит от того, будет ли выбранный вид отопления использоваться, как единственный и основной, или найдёт применение в качестве дополнительного источника обогрева.
  • Важно учесть то, какое именно помещение будет отапливаться с помощью тёплого пола (кухня, ванная, лоджия и т. д.)
  • Большое значение при выборе мощности тёплого пола имеет этаж отапливаемого помещения. К примеру, в случае, если это первый этаж, расположенный сразу на фундаменте, или под ним находится холодный подвал — необходима большая удельная мощность системы отопления. Если же это верхний этаж частного или многоэтажного дома, внизу которого расположены уже обогреваемые помещения, то потребуется меньшая удельная мощность.

Об особенностях выбора тёплого пола под плитку подробно расскажет данная статья: https://teplo.guru/teplyy-pol/elektro/elektricheskii-teplyi-pol-pod-plitku.html

В зависимости от всего вышеперечисленного, числовые значения удельной мощности, необходимой для отопления помещения, варьируются от 110 до 180 Вт/м2. Например, рассчитаем необходимую общую удельную мощность тёплого пола, необходимого на обогрев кухни площадью 10 м², расположенной над подвалом частного дома:

На обогрев 1 м² такой кухни понадобится 150 Вт. Высчитаем площадь обогреваемой поверхности. Для этого от общей площади кухни отнимем площадь, занимаемую мебелью и техникой. Будем считать, что холодильник и плита занимают одинаковую площадь, в сумме равной 0,6мx0,6мx2=0,72 м². Мебель занимает 3мx0,6м=1,8 м². Тогда площадь, нуждающейся в обогреве поверхности равна 10м2−0,72м2−1,8м2≈7,5 м². Общая мощность, которая потребуется для отопления данной кухни составит 7,5м2×150Вт=1,125кВт.

Монтаж электрического тёплого пола

  1. Перед началом работ помещение необходимо полностью освободить от мебели. Снять имеющееся напольное покрытие, при необходимости выровнять пол, сделав либо классическую цементную стяжку, либо применив самовыравнивающиеся смеси.
  2. Выделить место на стене для установки терморегулятора и обеспечить возможность его подключения к электрической сети, проделав штробу до пола. Монтаж регулятора производится обычно на высоте 0,7−1,5 м от уровня пола.
  3. Произвести теплоизоляцию пола. Лучше всего на роль теплоизолятора подойдёт лёгкий и тонкий материал пенофол с высоким коэффициентом теплопроводности. Верхний слой пенофола — фольга, нижний — самоклеящийся пенополиэтилен. Стыки рулонов теплоизолирующего материала необходимо соединить монтажным скотчем. Перпендикулярно штробе в стене вырезать в уплотнителе канавку под гофрированную трубку.
  4. На теплоизоляцию уложить армирующую сетку для увеличения прочности заливаемому позднее цементному раствору и во избежание соприкосновения кабеля с теплоизоляцией, которое может вызвать перегрев кабеля.
  5. Далее, с помощью монтажной ленты либо стяжек с шагом 15−20 см закрепить на армирующую ленту нагревательный кабель.
  6. Датчик температуры, обеспечивающий нормальную работу тёплого пола, вместе с его проводом и проводом питания кабеля, поместить в специальную гофрированную трубку, которую также впоследствии необходимо будет залить цементной стяжкой. Гофротрубку изогнуть под прямым плавным углом и уложить одну половину в штробу, а вторую — в канавку, вырезанную в утеплителе, и замотать её изолентой. Место соединения кабеля и провода питания расположить на расстоянии 10−15 см. от штробы.
  7. Перед тем как залить стяжку, нужно тщательно проверить правильность произведённого монтажа, и замерив его сопротивление с помощью мультиметра, убедиться в исправности электрического тёплого пола.
  8. На случай необходимости ремонта тёплого пола, на план помещения нанести расположение уложенного кабеля, соединительной и концевой муфт, отметив также место установки датчика и зафиксировав значения шага кладки кабеля и расстояний от стен.
  9. Сделать стяжку или наливной пол высотой 3−5 см. Во избежание разрушения стяжки не следует включать тёплый пол до полного её высыхания, которое длится примерно 30−35 дней.
  10. Произвести установку и подключение терморегулятора.
  11. После полного высыхания стяжки, подключить отопительную систему к электросети.

При укладке нагревательных матов или инфракрасной нагревательной плёнки, пункты 4 и 5 соответственно заменяются на один общий — монтаж матов или плёнки.

Схема подключения электрического тёплого пола представлена на рисунке слева.

Узнать, какие параметры влияют на мощность тёплого водяного пола, можно здесь: https://teplo.guru/teplyy-pol/vodyanoy/raschyot-moschnosti-tyoplogo-vodyanogo-pola.html

Самостоятельная укладка электрических тёплых полов — довольная сложный процесс, ведь малейшая ошибка, допущенная при монтаже, может привести к очень неприятным последствиям. Поэтому правильней всего в этом деле довериться профессионалам.

Видеоинструкция по монтажу теплого пола

Оцените статью: Поделитесь с друзьями!

Электрический теплый пол - виды систем и особенности монтажа

Электрический теплый пол это достаточно молодая, но уже хорошо зарекомендовавшая себя система обогрева, которая, в зависимости от вида, может использоваться в качестве основного или дополнительного отопления. Детская, кухня, санузел, балкон, веранда, баня или гараж - установка теплого электрического пола возможна практически в любых помещениях и под любое напольное покрытие. Главное, исходя из характеристик и способа монтажа, правильно выбрать свою систему "теплого пола".

Виды систем теплого электрического пола.

Исходя из типа обогревающего элемента, электрические теплые полы делятся на: резистивные (тепло генерируется при прохождении электрического тока по кабелю, он нагревается и отдает тепло окружающей среде) и инфракрасные (работают по принципу инфракрасных обогревателей, которые сами практически не нагреваются, грея только непрозрачные предметы вокруг).

По видам электрические теплые полы подразделяются на:

Кабельный электрический пол - резистивная система "теплого пола", в которой могут использоваться различные нагревательные кабели: одножильные, двужильные или полупроводниковые, с эффектом саморегуляции нагрева. При монтаже кабель укладывается змейкой с шагом 10-15 см, крепится на металлическую монтажную ленту или металлическую /капроновую сетку и заливается бетонной стяжкой высотой от 30 до 50 мм. Преимуществом такой системы является возможность укладывать кабель с большим или меньшим шагом, соответственно увеличивая или уменьшая обогрев конкретного участка пола. Из недостатков можно выделить трудозатратный монтаж, определенные сложности при замене вышедшего из строя участка нагревательного кабеля и более длительный прогрев пола из-за большой высоты стяжки. На сегодняшний день, именно эта система электрического обогрева пола является наиболее надежной.

Однако, и с этими недостатками можно справиться, используя тонкий или сверх тонкий нагревательный кабель. Укладывать такой кабель можно в тонкую стяжку или в слой плиточного клея. Имея небольшое сечение, он изготавливается с большим запасом механической и электрической прочности, а изоляция такого кабеля выдерживает нагрев до 180 0С.

Нагревательные маты - система идентична кабельному электрическому полу с той разницей, что нагревательный кабель уже закреплен на несущей стеклосетке и готов к монтажу. Конструкция нагревательного мата представляет собой стеклосетку, шириной 50 см. На ней, с шагом 5-7 см, закреплен тонкий (3 мм) нагревательный кабель. Нагревательные маты - готовая конструкция, значительно упрощающая укладку и монтаж системы. Маты легко режутся на отдельные фрагменты, без нарушения целостности нагревательного кабеля, что позволяет их укладывать в помещении практически любой формы. В зависимости от напольного покрытия, монтаж матов может производиться как в тонкую стяжку, так и на клеевую смесь для плитки. В отличие от кабельного теплого пола под стяжку, монтаж нагревательных матов можно производить на любом этапе ремонта или строительства.

Инфракрасный теплый пол - работает по принципу инфракрасного обогревателя. Инфракрасное излучение распространяется прямолинейно и вызывает нагрев, находящихся на его пути, объектов. Конструкция состоит из полос термоусадочной пленки (шириной от 50 до 100 мм) с расположенными в ней карбоновыми полосами, которые, в свою очередь, соединены проводниками из меди и серебра. Толщина такой конструкции составляет всего 0,4 мм. Предназначен инфракрасный пленочный пол для укладки под ламинат или паркетную доску. Для монтажа нагревательной пленки под линолеум или ковролин, на пленку дополнительно кладутся листы типа ДСП.

Стержневой теплый пол (инфракрасные стержневые маты) - инновационный вид инфракрасного теплого пола. Сочетая в себе достоинства кабельных и пленочных систем обогрева, он набирает все большую популярность. Конструкция термомата состоит из двух параллельных проводников в полимерной изоляции, между которыми размещены нагревательные стержни. Стержни наполнены карбоновым составом и закреплены с обоих концов токопроводящими шинами. Стержневой теплый пол считается самой интеллектуальной системой обогрева. Секрет в том, что в инфракрасном стержневом мате есть система саморегуляции.  Благодаря такому свойству нет риска локального перегрева - набрав верхний предел установленной температуры, стержень просто "закроется". В отличие от всех других типов электрических полов, стержневой теплый пол можно монтировать и под мебелью. Ширина стержневых матов составляет 83 см, толщина - 0,8 см, а максимальная длина - 20 м. Монтаж производится в стяжку или плиточный клей.

Любая система электрического подогрева пола подключается и управляется через терморегулятор (термостат). С помощью внутренних и внешних датчиков температуры, терморегулятор отслеживает и контролирует температуру нагрева пола. Внутренние датчики температуры устанавливаются при монтаже теплого пола в стяжке или под напольным покрытием. Внешние датчики (вспомогательные) отслеживают температуру воздуха и устанавливаются, как правило, на стене.

Самый простой терморегулятор позволит поддерживать заданную температуру пола, отключая питание системы при нагреве пола до установленной температуры и включая её тогда, когда пол "остыл". Более сложные модели могут учитывать время суток, будни и выходные дни, а так же самостоятельно отключать питание на время, пока дома никого нет или перед приходом хозяев заранее включать обогрев пола. Уже существуют термостаты, которыми можно управлять с помощью мобильного телефона или интернета. Такой доступ к системе позволяет скорректировать работу программы, если вдруг у Вас изменились планы. Да, стоит такой терморегулятор не в пример дороже, но расходы окупаются за счет более рационального потребления электрической энергии.

Использовать электрический теплый пол в качестве основного отопления рационально только при условии хорошей теплоизоляции помещения. В противном случае, весь обогрев, а соответственно и затраты на него, в буквальном смысле, утекут как вода в песок. А вот используя его как дополнительное отопление, можно достичь оптимального результата между комфортом и затратами. И тогда в Вашем доме, не зависимо от температуры за окном, всегда будет тепло и уютно.

Материалы, близкие по теме:

Промышленные теплые полы, виды и особенности

Недавно промышленный теплый пол относился к классу элитных отопительных систем. Однако, сегодня строительный сектор рынка обладает большим ассортиментом подобного продукта по самым разнообразным ценам. Наличие различных вариантов данного типа отопления предоставляет возможность любому клиенту подобрать наиболее оптимальное решение в каждом случае.

Далее предлагается рассмотреть несколько наиболее популярных систем отопления для полов для производства и в каких случаях они наиболее актуальны.

Общее представление о теплых полах

Устройство теплого пола

Поняв общий принцип действия покрытия с подогревом, можно сделать правильный выбор среди различных систем отопления подобного рода. Если посмотреть на данное устройство в разрезе, оно будет похожим на многослойный пирог. Сюда входят следующие уровни:

  • в основании располагается бетонная плита или черновая стяжка;
  • затем идет гидроизоляционный слой, покрывающий все основание;
  • на следующем уровне находится теплоизоляционная прослойка, предотвращающая теплопотери;
  • далее располагается непосредственно сама отопительная система;
  • сверху тепловых коммуникаций заливается бетонная стяжка;
  • финальным покрытием является лицевая отделка керамической плиткой или древесным материалами.

Общая толщина всей конструкции не должна превышать 150 мм. Поэтому подобным принципом возможно утеплить как промышленное помещение, так и жилую квартиры или дом.

С помощью теплых полов легко регулируется микроклимат внутри помещения. Установленный блок управления автоматически поддерживает заданный температурный режим, что позволяет более экономично использовать тепловые ресурсы.

Разница работы радиаторов отопления и теплого пола

Главным достоинством подобной конструкции является высокая теплоотдача нагреваемой поверхности, в отличии от традиционных отопительных приспособлений (радиаторы, конвекторы). Причина в том, что прогретый воздух от пола поднимается и остывает уже под потолком, возвращаясь вниз холодным. Таким образом прогревается центральное пространство помещения.

В случае классических настенных радиаторов, все тепло проходит вдоль стены к потолку, опускаясь уже остывшим. Следовательно, в последнем случае общее тепло в комнате будет на 5-10°С ниже.

Как определиться между водяным и электрическим теплым полом

Укладка водяного теплого пола

Система отопления полов часто выполняется на основе тонкого трубопровода с циркулирующей подогретой водой или электрических кабельных тенов.

  1. Водяной пол функционирует с помощью автономного котла или центральной системы теплоснабжения. Актуален в помещениях большой площади, применяется для общего отопления.
  2. В качестве греющих частей электрического теплого пола выступают специальные стержни-тены или кабель, встроенный в сетку. Благодаря блок-механизму электрическая энергия преобразуется в тепловую. Идеально подходят как вспомогательная система отопления для небольших комнат (ванная, лоджия, т.п.)

Для окончательного выбора следует сравнить обе технологии на предмет достоинств и недостатков, учитывая особенности и условия помещения и реальный бюджет.

Виды и особенности электрического обогрева полов

Электрический теплый пол

С технической точки зрения большинство электрических теплых полов состоят из нагревательных стержней или кабеля. Более инновационная система данной конструкции состоит из инфракрасных карбоновых стержней. Еще имеется пленочная модель. Следовательно, подобные конструкции разграничиваются по способам прогрева комнаты:

  • модель электрических полов инфракрасного излучения или пленочная;
  • конвекционный теплый пол.

Но несмотря на различные способы обогрева помещений, любая электрическая система теплоснабжения полов обладает общими характеристиками:

  • основание для установки изделия должно быть сухим;
  • кроме теплоизоляции обязательным требованием является наличие заземления;
  • независимо от вариантов облицовки поверхности пола, необходим теплорегулятор;
  • отличаются продолжительным эксплуатационным периодом;
  • допустимо использовать как основной или дополнительным источник тепла.

Стоит отметить, что каждый вид указанных моделей отличается способами установки и по-разному взаимодействует и облицовочными материалами. Некоторые типы электрических полов обладают электромагнитным излучением в отличии от других.

Остались вопросы? Задайте их нашему эксперту!

Наш эксперт Немиров Иван Степанович

Инженер строитель с 20 летним стажем

Самые интересные вопросы

Теплый пол: плюсы и минусы

Для квартиры, Для дома

В квартире с теплым полом масса плюсов: можно ходить босиком, не опасаясь наступить на холодный кафель, везде одинаково тепло. Разумеется, есть и нюансы. В этой статье мы расскажем, какие есть виды теплых полов, чем они отличаются друг от друга и как выбрать пол для квартиры и дома.

Что такое теплый пол

Теплый пол — это способ частичного или полного обогрева помещения, при котором тепло поднимается снизу. Благодаря тому, что нагревательным элементом выступает вся поверхность пола, нагрев помещения получается более равномерным. Теплым полом можно полностью заменить батареи в доме или оборудовать ими небольшие участки. Например, теплый пол в ванной помогает избавляться от влажности, к тому же это просто приятно.

Виды теплых полов

Теплые полы делятся на два основных типа: жидкостные и электрические. Оба вида имеют ограничения по установке, поэтому лучший теплый пол можно выбрать только для конкретных условий.

Жидкостный часто называют водяным, хотя в нем может использоваться не только вода, но и, например, антифриз. По сути это тонкая труба с горячей водой, которая проходит под полом.

Электрический пол включает целый спектр разных видов: кабельный и пленочный, инфракрасный, электрические маты. Все они нагреваются за счет электричества, но отличаются способом передачи тепла. Например, кабельный нагревается сам и пол вокруг себя, а инфракрасный пол нагревает предметы над собой.


Водяной теплый пол: устройство, принцип работы, особенности

Водяной пол представляет собой гибкий шланг, уложенный в стяжку пола. Принцип работы тот же, что у обычной батареи — вода нагревает пространство вокруг трубы. Но в отличие от батареи нагрев происходит более равномерно, потому что труба уложена на всей площади пола. Пол подключается к центральной системе отопления в доме, а циркуляция происходит благодаря насосу.

Водяной теплый пол полностью укладывается в стяжку, поэтому его можно использовать практически со всеми видами покрытий. Но есть нюанс: в небольших помещениях, например, в ванной, укладывать трубы довольно сложно. Поэтому в тесном пространстве будет проще использовать электрический пол.

Тёплый водяной пол может долго нагреваться, зато после нагрева будет долго отдавать тепло. Поэтому этот вариант скорее подходит для жилых помещений, где нужен постоянный подогрев.

Водяной теплый пол — самое эффективное решение, но его единственный недостаток в том, что его нельзя класть в многоквартирных домах. Во-первых, водяной пол нельзя размещать над жилыми помещениями. Во-вторых, в домах нельзя врезаться в общую систему центрального отопления.

Электрический теплый пол: кабельный, маты, пленочный, инфракрасный

Электрический теплый пол — это целый спектр различных способов обогрева. В зависимости от способа нагрева они делятся на два вида:

  1. Конвекционный. Электричество нагревает уложенный под полом кабель, который в свою очередь нагревает пол физическим контактом. Конвекционный пол включает кабельные системы и тонкие нагревательные маты.

  2. Инфракрасный пол передает тепло не воздуху, а расположенным над ним предметам.

Каждый вид электрического теплого пола отличается способом подачи тепла и особенностями монтажа.

  • Кабельный пол. Нагрев происходит в тонком кабеле, который в свою очередь нагревает пол над собой. Кабель укладывается в стяжку, как это происходит с водяным полом, поэтому при ремонте или замене придется полностью вскрывать пол. Поскольку кабель укладывается в стяжку, то сверху может быть любой вид финишного покрытия.

  • Нагревательные маты. По сути это тонкий кабель, уложенный в маты. Маты монтируются в меньший слой стяжки, что упрощает установку по сравнению с кабельным полом. Можно использовать с любыми видами финишных покрытий и во влажных помещениях. Сверху на маты и пленки лучше не ставить мебель и тяжелые предметы — придавленный пол может прогореть.

  • Инфракрасный пол. Представляет собой тонкую пленку, которая укладывается непосредственно под финишное покрытие. Это самый простой вид монтажа. Однако пленочный пол нельзя укладывать под плитку — раствор не схватится на матах. Использовать пленочный пол в ванной и других влажных помещениях нельзя — маты имеют открытое электрическое соединение. Если на него попадет влага, есть риск замыкания. Сверху лучше не ставить мебель — ик-излучение может на нее повлиять.

Плюсы и минусы теплых полов

Все виды теплых полов обладают похожими преимуществами:

  • Равномерный нагрев помещения. Тепло поднимается по всей поверхности пола и прогревает весь объем помещения. Радиатор же греет только воздух вокруг себя, а пол и вовсе остается холодным, потому что теплый воздух быстро уходит кверху.

  • Экономия пространства. Если в комнате нет батарей, сразу освобождается много места, а всю мебель можно прижать к стенам.

  • Не сушат воздух. Нагревается сам пол, а от него тепло поднимается кверху.

При этом у каждого вида есть свои ограничения и недостатки. Например, водяной пол нельзя размещать над жилыми помещениями, а на пленочный пол нельзя ставить тяжелые предметы. Какой теплый пол лучше, зависит от ситуации.

Вреден ли теплый пол для здоровья

Представление о вреде теплого пола связано с электромагнитным излучением. У электрического теплого пола, как и у каждого электроприбора, оно действительно есть, однако находится в пределах нормы. Более ощутимой проблемой становится сухой воздух в помещении, где установлен теплый пол. Однако и этот вопрос решается установкой увлажнителя.

По-настоящему вредным теплый пол может быть только при неправильном монтаже:

  1. Если в качестве финишного покрытия использован неподходящий для этого материал.

  2. Если при монтаже сэкономили на терморегуляторах, из-за чего пол пересушивает воздух.

Какой теплый пол выбрать для квартиры

У каждого вида теплого пола есть свои ограничения. Например, жидкостный пол нельзя размещать над жилыми помещениями, а на пленочный пол нельзя ставить тяжелые предметы. Дальше мы разберем, какой теплый пол можно использовать в зависимости от финишного покрытия.

Под ламинат и паркет

Древесина имеет низкую теплопроводность, то есть плохо пропускает тепло сквозь себя. Поэтому ставить теплый пол под паркетную доску бессмысленно — тепло просто не сможет подняться наверх. К тому же от постоянного нагрева паркет может прийти в негодность.

Использовать ламинат с теплыми полами можно, но не каждый вид. На нем должны быть специальная маркировка: Underfloor heating (подходит для электрического подогрева, кабельного или с инфракрасной пленкой). Если использовать обычный ламинат, он может испортиться от подогрева, будет плохо пропускать тепло и выделять вредные вещества.

Под плитку и керамогранит

Плиточный теплый пол кладется непосредственно под финишное покрытие, поэтому он мало подходит для плитки и керамогранита. Плитка плохо приклеится к полу, поэтому со временем отпадет. Для ванной в квартире оптимальным вариантом будет электрический кабельный пол, так как он полностью укладывается в стяжку. Плитка будет держаться прочно, а кабель будет надежно защищен от влаги. Использовать плиточный пол с открытыми соединениями во влажных помещениях нельзя.

Под ковролин

Ковер и ковролин действительно обладают теплоизоляционными свойствами, поэтому в теории тепло от пола должно уходить не вверх, а вниз. Однако на практике проблема решается дополнительным слоем теплоизоляции, который кладется под теплый пол, а также толщиной ковролина. Тонкое покрытие пропускает тепло не хуже ламината. Также, чтобы хорошо прогреть пол, возможно придется повысить температуру на терморегуляторе.

Хорошо подходит для ковролина водяной пол, который прогревается постепенно и не портит покрытие. В отличие от него электрический пол нагревается быстро, а это может повредить ковролин. Еще одна опасность электрической системы — прогорание в местах, где пол плотно соприкасается с мебелью, например, ножками шкафа. Оптимальным вариантом для ковровых покрытий будет инфракрасный пол.

Под линолеум

Современный линолеум сочетается практически со всеми видами теплого пола. Главное условие — выбор самого покрытия. Среди разных видов линолеума меньше всего реагируют на нагрев ПВХ-линолеум и натуральный линолеум. Они не деформируются из-за перепадов температур и не выделяют вредных веществ при нагревании. Оптимальным вариантом для линолеума считается инфракрасный теплый пол.

Делать ли теплый пол

Делать ли теплый пол в квартире — зависит только от личного желания. Благодаря разнообразию видов теплого пола установить их можно в любом помещении, в том числе в ванной и на балконе.

В ванной комнате

Теплый пол в ванной это очень приятно и полезно: теплый пол хорошо борется с влажностью и плесенью. Главное не использовать пленочный пол с открытыми соединениями.

На балконе и лоджии

Здесь можно использовать нагревательные маты или ИК-пленку. Теплый пол на балконе можно быстро включить и выключить, а в остальное время не тратить энергию на нагрев поверхности, на которой никто не стоит.

Технология укладки и монтажа теплого пола: подложка, стяжка под теплый пол, заливка

На выбор теплого пола сильно влияет особенность монтажа. Например, есть ли возможность поднять пол или придется использовать уже готовое покрытие.

Монтаж водяного пола

Водяной теплый пол укладывается в стяжку в несколько слоев, и толщина этого бутерброда может достигать 130 мм. Для домов с низкими потолками это может быть существенной потерей.

  1. Выравнивается бетонное основание.

  2. Укладывается слой гидроизоляции, например, полиэтиленовая пленка.

  3. Вдоль боковых стен укладывается демпферная лента. При нагревании стяжка пола будет расширяться, но, уперевшись в упругую ленту, а не в стену, не потрескается.

  4. Укладывается слой теплоизоляции, чтобы тепло не уходило вниз.

  5. Трубы теплого пола укладываются с шагом 10 до 30 см. Расчет теплого пола должен выполнить специалист, чтобы равномерно распределить тепло по всей комнате.

  6. Заливается цементно-песочная стяжка теплого пола высотой от 3 см.

  7. На готовую стяжку стелется чистовое покрытие.

Для установки водяного теплого пола потребуется также смесительная группа, с помощью которой пол подключается к системе отопления, а также насос для циркуляции воды. Из-за сложного монтажа себестоимость водяного пола получается довольно высокой.

Монтаж электрического пола

Монтаж кабельного теплого пола проходит по той же схеме, что и укладка водяного, за исключением слоя гидроизоляции:

  1. Выравнивание пола.

  2. Укладка демпферной ленты.

  3. Укладка слоя теплоизоляции.

  4. Установка сетки, на которую будет крепиться кабель.

  5. Монтаж термостата в стене и датчика температуры для теплого пола.

  6. Укладка кабеля на сетку.

  7. Заливка стяжки.

  8. Укладка финишного декоративного покрытия.

При использовании пленочного пола сетка для укладки не нужна. По сути пленочный теплый пол представляет собой кабель, заранее уложенный в пленочные маты с нужным шагом, что значительно упрощает монтаж.

Проще всего происходит монтаж инфракрасного теплого пола, который не требует черновых работ и заливки стяжки:

  1. Выравнивается и очищается бетонное основание.

  2. Укладывается теплоотражающий материал.

  3. Укладывается теплый пол.

  4. Подключаются электрические контакты

  5. Устанавливается терморегулятор.

  6. Укладывается финишное покрытие.

Сравнительная таблица: особенности теплых полов


Водяной теплый пол

Электрический: кабель

Электрический: маты и пленка

ИК-пол

Скорость нагрева

Медленно

Быстро

Быстро

Быстро

Монтаж

Сложный в стяжку

Сложный в стяжку

Простой, под покрытие

Простой, под покрытие

Финишное покрытие

Любое

Любое

Любое

Кроме плитки

Влажные помещение

Да

Да

Категорически нет

Категорически нет

Мебель сверху

Да

Да

Нет

Может повредить мебель

Себестоимость монтажа

Высокая

Средняя

Низкая

Низкая

Потребление энергии

Высокое

Высокое

Низкое

Особенности эксплуатации электрического теплого пола

Электрические теплые полы виды и особенности

Виды электрических тёплых полов

Как утверждают эксперты, теплый пол электрический выполняют в двух основных разновидностях: кабельный и плёночный (инфракрасный). Далее вкратце ознакомимся с каждой из описанных технологий. Как можно понять из названия в первой конструкции в качестве нагревательного элемента используют кабель.

Проводка укладывается вручную с определённым шагом, причём возле ограждающих конструкций кабеля монтируются на меньшем расстоянии относительно друг друга, в более тёплых местах реже (при использовании плёнки такая схема не применяется).

Кабеля могут быть одно или двухжильными, хотя последняя разновидность используется более часто. Эксперты отмечают, что расход энергии нагревательного элемента будет полностью зависеть от настроек термостата. В конструкцию электрического тёплого пола могут включаться саморегулирующиеся кабеля, которые выставляют температуру нагрева независимо от настроек регулятора.

Особенностью использования инфракрасного пола считается тот факт, что выделяемая тепловая энергия передаётся не воздушным массам, а окружающим предметам, которые впитывают и отдают тепло. Благодаря таким качествам можно достичь равномерного прогрева помещений. Такой нагревательный элемент как плёнка имеет небольшую толщину по сравнению с кабелем, что влияет на размер стяжки и высоту помещений. Кроме того инфракрасный тёплый пол гораздо эффективнее предшественника.

Плёнку можно укладывать под любой тип напольного покрытия. Если система обогрева монтируется под плитку, то базовое основание нужно выровнять листами гипсокартона или фанеры. Это связано с тем, что рассматриваемые материалы обладают небольшой теплопроводностью и это улучшит теплоотдачу. Главным недостатком инфракрасного пола считается увеличенная стоимость по сравнению с аналогом.

Капиллярный теплый пол Unimat Aqua

Система Unimat Aqua несколько отличается от XL Pipe. Вместо одной толстой трубки она имеет в своей структуре большое количество трубочек мелкого диаметра. Именно поэтому система и называется капиллярной. Она подключается к специальному прибору мощностью около 2,4 кВт, за счет которого происходит подогрев теплоносителя и выделение тепловой энергии. Система замкнутая, давление в ней создается при помощи этого же прибора. Система также не нуждается в установке дополнительного нагревательного оборудования.

Площадь нагрева одной системой – около 20 м2. Именно поэтому она не используется для просторных помещений, хотя в одной комнате может быть установлено несколько Unimat Aqua. Срок службы – около 5 лет.

Unimat Aqua представлена двумя типами – базовым и дополнительным. Первый в составе имеет блок управления, монтажный набор и два отрезка соединительной трубы. Из всего этого и формируется небольшой трубопровод. Дополнительный набор представляет собой мотки трубок мелкого диаметра, количества которых хватает на обогрев площади 10-20 м2. Также для монтажа применяются демпферная лента, крепежные элементы для трубок и отражающий тепловую энергию материал. Для заливки стяжки применяется стандартная цементная смесь.

Главное преимущество этой системы заключается в многофункциональном блоке управления, который может:

  • определять и контролировать температуру в помещении или нагрев теплоносителя;
  • задавать время включения и отключения системы подогрева.

Система полностью безопасна и может устанавливаться даже в бане. Но определенный недостаток у Unimat Aqua есть — он аналогичен системе водяного пола. Теплоноситель поступает от блока нагрева с более высокой температурой, постепенно остывает, а потому нагрев полов будет неравномерным.

Таблица. Характеристик Unimat Aqua.

ХарактеристикаЗначение
Наибольшая площадь подогрева20 м кв.
Питание220-230/50 В/Гц
Управление нагревом температуры воды30-70 градусов
Управление нагревом температуры воздуха0-40 градусов
Максимальный метраж трубок140 м
Регулировка таймера1-12 часов
Длина электрокабеля1,4 м

Монтаж теплого пола Unimat Aqua Caleo

Шаг 1. Поверхность чернового пола тщательно очищается от мусора, все неровности удаляются.

Шаг 2. Выбирается место установки терморегулятора на стене.

Шаг 3. В черновом основании или стяжке делается штроба для укладки температурного датчика.

Шаг 4. Производится укладка теплоотражающего материала. Листы между собой соединяются скотчем либо крепятся на основании степлером.

Шаг 5. Система подогрева пола раскладывается по поверхности с той стороны, где планируется установка терморегулятора.

Шаг 6. Там, где мат необходимо повернуть, один соединительный провод разрезается. Полоса разворачивается на 180 градусов. Трубки не должны пересекаться друг с другом.

Шаг 7. Система при помощи скотча приклеивается к поверхности теплоотражателя.

Шаг 8. Используются монтажные провода для соединения матов между собой. Для этого концы зачищаются от изоляции в месте разреза. На данное место устанавливается гильза, она зажимается обжимными клещами.

Шаг 9. На провод надевается термоусаживаемая трубка. Соединяется силовой провод с соединительным. Гильза обжимается и нагревается специальным феном. Гильза закрывается трубкой, которая затем нагревается и усаживается.

Шаг 10. Далее производится подключение системы к терморегулятору. Полоса Unimat Aqua крепится к нему с помощью соединительного провода и специальных зажимов регулятора. Подключение производится согласно схеме, находящейся в комплекте с терморегулятором.

Шаг 11. В теплоотражателе вырезаются отверстия для связи будущей стяжки с основанием пола.

Шаг 12. Производится установка датчика температуры, уложенного внутри гофрированной трубки. Она располагается вдоль стержней системы.

Шаг 13. Проверяется работоспособность системы в течение 15 минут.

Шаг 14. Система заливается цементной смесью, формируется стяжка.

Видео – Монтаж пола Unimat Aqua

Жидкостные или водяные электрополы – отличная альтернатива другим видам подогрева. Она удобны в использовании, практичны и хорошо выполняют свои функции. Использование таких систем придаст квартире или дому уют, сделав напольное покрытие теплым и приятным.

Какой лучше электрический теплый пол пленочные системы

В отличие от кабельных теплых полов, пленочные практически не занимают места – они имеют малую толщину (менее 1 мм) и легко закладываются практически под любое напольное покрытие. Исключение составляет разве что плитка и то потому, что к пленке ее приклеить невозможно. Хотя современные разновидности подобных нагревательных элементов могут предусматривать и такой способ их монтаж – в пленке между нагревателями делается перфорация, благодаря которой нагреватели могут быть заложены внутрь стяжки. Плитка укладывается уже поверх этой стяжки. В большинстве случаев к такому варианту монтажа прибегают редко по той простой причине, что сразу отпадает возможность простой замены вышедших из строя нагревателей.

Как и в предыдущем варианте с кабельными теплыми полами, пленочные системы могут производиться в двух вариациях. В плане сборки это практически идентичные системы, которые отличаются исключительно принципом нагрева.

Обычный пленочный электрический теплый пол. Его принцип работы точно такой же, как и у кабельного – тепло, излучаемое плоскими нагревателями, передается сначала полу, а потом и воздуху в помещении. Конвекция и незначительная часть лучевой тепловой энергии. Нет, они очень эффективные, просто в плане работы ничего интересного, кроме своей толщины, не представляют.

  • Другое дело – инфракрасные электрические теплые полы,в принцип работы которых заложен смысл нашего небесного светила. Солнце излучает тепло точно в таком же лучевом диапазоне, благодаря чему инфракрасным теплым полам приписываются чуть ли не целебные свойства. На самом деле они интересны только принципом работы – они не нагревают непосредственно воздух. Они прогревают находящиеся в помещении предметы, которые, в свою очередь, отдают тепло воздуху, то есть конвекция отодвигается на вторичный план. Мало того, получение такого тепла требует несколько меньше энергетических затрат, так что на вопрос, какие лучше выбрать электрические теплые полы, ответ весьма однозначный – инфракрасные. И это еще не все – это настолько универсальные нагревательные элементы, что с одинаковым успехом с их помощью делают не только подогрев пола, но и подогрев стен и даже потолка.
  • Это что касается особенностей видов электрических теплых полов. С ними мы более или менее разобрались и теперь остается определиться с критериями выбора. В принципе, сложного здесь тоже ничего нет.

    Водяной или электрический пол какой лучше

    Почему люди до сих пор спорят, какой пол лучше – работающий на воде или на электричестве? Все дело в том, что эти технологии подогрева отличаются друг от друга особенностями монтажа, имеют определенные недостатки и достоинства. И выбор не всегда удается сделать легко.

    Особенности водяных полов

    Это довольно сложная в отношении установки система, которая работает на таком теплоносителе, как горяча вода. Преимуществом водяного подогрева является то, что данный вид довольно экономен в процессе эксплуатации.

    Главный недостаток – сложность и некоторые особенности монтажа. Например, водяной теплый пол не во всех случаях разрешается подключать к системе центрального отопления – для этого необходимо получить разрешение у управляющей компании. В частном доме понадобится установка котла для нагрева воды, что также связанно с особенностями работы этого типа системы нагрева. Сам котел может в зависимости от вида занимать довольно много места в доме, это тоже нужно учитывать при выборе данной системы подогрева.

    Также для монтажа системы водяного нагрева теплого пола придется провести большую подготовительную работу. Стоит помнить, что перед вводом в эксплуатацию такого пола цементная стяжка должна хорошо просохнуть.

    Особенности электрических полов

    Эта система подогрева работает, как нетрудно догадаться, на основе электроэнергии. Тепло, выделяемое специальными кабелями или матами, передается непосредственно финишному напольному покрытию, за счет чего пол становится тактильно приятным, уютным и теплым.

    Главное отличие от водяного пола заключается в том, что в этом случае нагрев поверхности происходит всегда одинаково, в то время как вода курсирует по трубам постоянно и до момента очередного подогрева успевает остыть. Это одновременно и достоинство, и недостаток данного типа подогрева.

    Электрополы подразделяются на пленочные и кабельные. Первый укладывается на поверхность стяжки непосредственно под отделочное покрытие, второй, аналогично водяному полу, заливается стяжкой из цемента.

    С помощью и того, и другого типа подогрева полов можно легко оборудовать подогрев в любом доме. Однако выбирать между ними всегда сложно. Но технологии на месте не стоят, и сейчас в продаже есть электро-водяной пол, который совмещает в себе плюсы обоих видов.

    Жидкостный электрический пол

    Электро-водяной пол – это комбинированный вид системы подогрева, объединяющий достоинства работы и водяного, и электрического типа нагрева.

    Устройство и принцип работы жидкостного электрического пола

    Этот вид подогрева полов представляет собой систему трубок или одну длинную толстостенную трубку. Когда жидкостная система подогрева включается, происходит нагрев теплоносителя, за счет чего создается определенное давление и начинается кипение антифириза или дистиллированной воды (теплоноситель в разных системах используется разный). Таким образом и происходит выработка тепловой энергии.

    Преимущества электро-водяного теплого пола

    Чтобы в полной мере оценить все выгоды жидкостного теплого пола, важно знать его достоинства, которые выгодно отличают эту систему от других аналогов. А достоинств у электро-водяных систем перед обычными водяными очень много:

    • они не нуждаются в подключении к нагревательному котлу или системе отопления;
    • для работы системы не понадобится и насос;
    • при монтаже пола не придется устанавливать коллектор и распределительный шкаф;
    • объем жидкости, содержащийся внутри системы, невелик, а потому вероятность затопления квартиры или даже сильной протечки оборудования полностью исключена;
    • прогрев системы максимально равномерный, жидкость внутри трубки не успевает остыть;
    • простота монтажа по сравнению с водяными системами.

    Также немалыми преимуществами жидкостная система обладает и перед электрическими:

    • так как кабель находится постоянно внутри жидкости, то его перегрев и перегорание исключены в отличие от электрокабеля, просто уложенного в стяжку;
    • ремонт жидкостного пола легко произвести. Например, заливку антифриза или замену нагревательного элемента просто осуществить через специальную монтажную коробку. А поврежденное место можно выявить по небольшим пятнам на стяжке;
    • тепловая энергия сохраняется не только внутри стяжки, но и в самой трубе, за счет чего эффект нагрева действует дольше.

    Если сравнить жидкостные полы с пленочными (которые тоже, по сути, относятся к электрическим), то первые могут применяться в помещении с любыми показателями влажности, что выгодно отличает их от вторых. Также полы на основе жидкостей могут укладываться под абсолютно любое напольное покрытие.

    Как выбрать электрические тёплые полы

    На выбор любой из описанных систем обогрева помещений влияет множество факторов

    Для начала необходимо обратить внимание на использование конструкции – в качестве основного источника отопления или как вспомогательный элемент. В первом случае рекомендовано использовать кабельный тёплый пол, который чаще всего устанавливают под плитку, уложенную в ванной комнате

    При использовании такой системы хозяин квартиры или загородного дома может сэкономить значительную сумму денег на отоплении. Следует заметить, что дополнительная толщина стяжки в описываемой конструкции сделает прогрев поверхности более равномерным. В системе есть один небольшой недостаток, укладывать кабеля гораздо труднее, чем монтировать плёнку.

    Второй нюанс выбора – это учёт площади комнаты, где будет устанавливаться тёплый пол. Чтоб система работала с максимальной эффективностью, её площадь должна перекрывать не менее 70% полезной поверхности. Монтировать нагревающие элементы в местах установки мебели нецелесообразно. В связи с этим планировку комнат необходимо делать заранее перед монтажом пола.

    Как выбрать тёплый пол, чтоб он не повлиял на нагрузку электросети? Особое внимание нужно обратить на режимы работы системы. Управлять температурой нагрева поверхности можно при помощи терморегулятора

    Также убедитесь в том, что электросеть квартиры или загородного дома выдержит нагрузку от отопительной системы. На каждый квадратный метр тёплого пола израсходуется от 100 до 160 ватт мощности. Если тёплый пол будет использоваться в качестве основного источника тепла, то мощность увеличивается до 180 ватт/м2.

    Советы по эксплуатации теплых полов

    Источник фото – сайт thermoindustri.ru

    Обогрев полов сегодня считается уже не роскошью, а простой бытовой необходимостью. Широкое распространение различные системы обогрева полов получили во всем мире в последние 20 — 25 лет.

    Обогрев полов – просто и удобно

    Такая популярность систем «теплых полов» обусловлена прежде всего непревзойденной функциональностью и финансовой доступностью. Достаточно долго системы обогрева полов применялись в основном в тех помещениях, где в этом существовала необходимость – в ванных и уборных комнатах, коридорах. И только в 1990-х годах XX века метод обогрева напольных покрытий стал применяться практически повсеместно – и в нежилых помещениях, и в квартирах.

    Отопительные системы, надежно вмонтированные в пол, являются не только практичными, но и очень удобными. Обогревательные элементы полностью скрыты от человеческого взгляда, что позволяет избежать соприкосновения с горячими поверхностями. Данный вид обогрева полов гарантирует равномерное и комфортное распределение температуры по всему помещению, что позволяет избежать возникновения сквозняков и сырости.

    Современные технологии позволяют сегодня говорить о существовании нескольких систем «теплый пол»:

    • кабельный обогрев полов;

    • водяной обогрев полов;

    • инфракрасные пленочные полы.

    Преимущества систем «теплый пол»

    Все системы «теплый пол» обладают рядом неоспоримых преимуществ по сравнению с другими видами отопления помещений.

    — Электрический обогрев пола производится при помощи различных обогревательных элементов, в качестве которых выступают сетки, кабели, фольга, маты с учетом конструкционных особенностей перекрытий и полов. При всем этом обогревательные системы полов могут быть встроены в полы всех без исключения конструкций.

    — Системы обогрева полов отличают низкие эксплуатационные расходы. Обогревательные элементы не требуют специального обслуживания, а срок их эксплуатации составляет несколько десятков лет.

    — Если же происходит повреждение обогревательных элементов, то они не представляют абсолютно никакой угрозы человеку и прилегающим к ним конструкциям. В то же время неисправность тут же может выявить даже не специалист, а простой обыватель.

    Особенности эксплуатации пленочных электрических полов

    По праву самыми инновационными и надежными системами обогрева полов считаются инфракрасные пленочные полы. Такие виды «теплых полов» обладают рядом неоспоримых преимуществ:

    — повышенный срок эксплуатации;

    — не боится коррозии;

    — инфракрасные лучи позволяют значительно сократить расходы на оплату электроэнергии;

    — равномерное распределение тепла.

    Общие рекомендации по эксплуатации пленочных полов

    Пленочные инфракрасные полы достаточно просты в эксплуатации и могут прослужить длительное время без ремонта и замены. Для этого необходимо всего лишь соблюдать простые советы по эксплуатации системы «теплый пол».

    1. Для использования теплых пленочных полов необходимо включить термостат, установить необходимую температуру, максимальный предел которой не должен превышать + 50 °C.
    2. Оптимальным температурным режимом считается +20 – +30 °C.
    3. Ни в коем случае нельзя закрывать теплый пол предметами (одеяла, картонные коробки, мебель без ножек и пр.), так как это препятствует эффективному выделению тепла.
    4. Если Вы отсутствуете в помещении в холодное время года длительное время, не следует полностью отключать систему пленочных полов. Рекомендуется установить систему на ее на минимальный уровень работы.
    5. Запрещается нарушать целостность поверхности инфракрасного пола: сверлить отверстия, вбивать гвозди, вкручивать саморезы и пр.
    6. Если на поверхность пола попала вода или другая жидкость в больших количествах, сразу же необходимо отключить систему обогрева, тщательно убрать жидкость и хорошо просушить пол.
    7. Система пленочных полов не требует специального ухода. Рекомендуется в летний период отключать терморегулятор, что позволит обеспечить комфортный уровень прохлады в помещении.
    8. Необходимо правильно использовать оборудование согласно прилагаемой инструкции.

    Особенности эксплуатации пленочного пола в помещениях с повышенной влажностью

    Пленочные инфракрасные полы без каких-либо опасений могут с легкостью использоваться в душевых и ванных комнатах, других помещениях с повышенной влажностью, так как основным элементом такой отопительной системы для полов является термопленка, обладающая повышенными гидроизоляционными характеристиками.

    С другой стороны следует помнить, что при эксплуатации пленочного инфракрасного пола в помещениях с повышенной влажностью необходимо максимально внимательно и тщательно заизолировать все без исключения открытые места термопленки, которые получились в результате ее отрезки, и зоны примыкания пленочного пола к кабелям питающей сети. В качестве гидро- и электроизолирующих материалов рекомендовано применять битумные и силиконовые средства.

    Теплые полы: виды, эксплуатация и личный опыт

    Как приятно ходить по теплому полу! Особенно когда на улице холод и ненастье, а уютный дом согревает не только в переносном, но и в прямом смысле слова. На современном рынке представлены различные системы теплого пола, благодаря чему эта технология стала доступной для установки в любом помещении и под любое напольное покрытие, причем не только как дополнение к радиаторному отоплению, но и в качестве основного отопления в доме. Квартблог подготовил обзор систем теплого пола с рассказом автора статьи о личном опыте использования и ремонта теплого пола.

    Содержание:

    Виды теплых полов: водяной теплый пол

    Существует 2 основных вида систем теплого пола: водяные и электрические. Водяные теплые полы имеет смысл устанавливать лишь тогда, когда в доме есть собственная индивидуальная система водяного отопления, — в этом случае монтаж водяного теплого пола очень целесообразен с точки зрения комфорта, удобства эксплуатации и экономии на счетах за электроэнергию. При соблюдении определенной технологии укладки его можно использовать как основную систему отопления без дополнительных радиаторов.

    К центральному отоплению многоквартирного дома подключать водяной теплый пол не рекомендуется — есть большой риск затопления соседей снизу, так как теплый пол может не выдержать нагнетаемого в сетях давления. Долговечность системы также будет под вопросом: большое количество грязи в сетях центрального отопления быстро засоряет горизонтальные трубы теплого пола, после чего он перестает работать. Кроме того, температура воды в сетях центрального отопления зачастую не достаточно высокая для эффективной работы теплого пола. Ну и последний аргумент: установка подобной системы в многоквартирном доме запрещена законом, и если ее обнаружат проверяющие органы, это грозит немалыми проблемами.

    Электрические теплые полы

    Единственным правильным решением для городской квартиры будет установка электрического теплого пола. Есть 3 вида электрических теплых полов, об особенностях которых мы подробно расскажем.

    Кабельная система теплого пола

    Самые простые и на сегодняшний день слегка устаревшие, кабельные системы теплого пола представляют собой специальный электрический кабель, который вручную равномерно укладывается в стяжку пола. Более удобный для монтажа современный вариант кабельного теплого пола – это специальные маты в виде тонкой капроновой сетки с закрепленным на ней греющим кабелем. Как правило, кабельные системы выбирают для установки под плитку или керамогранит, так как они рассчитаны на «мокрый» монтаж в плиточный клей или цементную стяжку. Плиточный клей для этих целей лучше выбирать специальный — с маркировкой «подходит для теплых полов».

    Чисто теоретически кабельную систему можно использовать и для других напольных покрытий, но в этом нет особого смысла, потому что под паркет, ламинат и линолеум гораздо легче установить теплый пол с «сухим» способом монтажа.

    В тех помещениях, где люди находятся в течение длительного времени (детская, спальня, гостиная, кухня, столовая), очень важно позаботиться о том, чтобы система теплого пола была экранированной и выделяла минимум электромагнитных излучений. Во вспомогательных помещениях (туалет, ванная, прихожая, коридор и т.д.) допускается установка более дешевых неэкранированных систем, однако лучше не экономить на здоровье и установить экранированные полы во всех помещениях.

    Тонкий нагревательный мат

    Такая система состоит из тонкого греющего кабеля, проложенного внутри специальных матов для более удобного монтажа. Благодаря минимальной толщине ее можно укладывать не только «мокрым» способом на плиточный клей, но и «сухим» — без стяжки и плиточного клея — под любые виды напольных покрытий. Такие теплые полы очень долговечны и достаточно энергоэффективны. Они сочетают в себе надежность кабельного теплого пола с удобством монтажа пленочного пола. Тонкие маты очень просты в укладке: их можно установить буквально за 15-20 минут.

    Пленочные инфракрасные теплые полы

    Этот вид теплого пола предназначен, в первую очередь, для «сухой» укладки под ламинат, паркет, линолеум и даже ковровые покрытия. Некоторые специалисты утверждают, что инфракрасную пленку можно укладывать и в слой стяжки под керамическую плитку, если соблюдать определенную технологию. Но лучше все же этого не делать: пленка плохо приклеивается к стяжке и плиточному клею, поэтому такое покрытие может оказаться очень недолговечным. Поэтому для плитки и керамогранита намного больше подходят кабельные полы.

    В отличие от других систем отопления, инфракрасные полы греют не воздух в помещении, а находящиеся в комнате предметы, которые, в свою очередь, отдают тепло в воздух. Их принцип работы построен на использовании такого же вида излучений, как инфракрасный спектр солнца. Благодаря относительно низкому потреблению электроэнергии этот вид теплого пола на сегодняшний день считается самым экономичным в использовании. Дополнительным плюсом таких систем является предельная простота укладки. Инфракрасную систему теплого пола можно монтировать не только на полу, но и на других поверхностях (стенах, потолке). Эта особенность в сочетании с низким энергопотреблением делает использование инфракрасных полов достаточно эффективным в качестве основной системы отопления.

    Плюсом инфракрасного теплого пола является то, что он не создает вредных для здоровья электромагнитных полей. Однако существуют разные мнения о потенциальной пользе или вредности длительного нагрева человеческого тела инфракрасными лучами.

    Укладка и система управления

    При укладке теплого пола для экономии материалов и последующей экономии на счетах за электроэнергию помещение делят на зоны, в которых будет установлена мебель (кухонный гарнитур, шкаф-купе, диван и т.д.), и открытые зоны без мебели. Соответственно, под мебелью теплые полы не укладывают: ходить в этих местах никто не будет, поэтому нагревать кухонный гарнитур или шкаф нет никакого смысла, это даже вредно для мебели. Желательно сфотографировать или хотя бы схематично зарисовать схему укладки до того, как на теплый пол будет установлено напольное покрытие — в случае поломки системы это значительно облегчит диагностику и ремонт.

    Для эффективного управления системой теплого пола в каждом помещении устанавливают отдельный электронный программируемый терморегулятор. Это устройство позволяет задать желаемую температуру в помещении, и система автоматически будет включаться, когда температура опустится ниже заданного уровня. Кроме того, можно задать необходимый график нагрева. Например, зачем греть полы ночью, когда по ним никто не ходит? Если днем все на работе, расходовать электроэнергию на нагрев полов тоже нет никакого смысла. Можно запрограммировать систему таким образом, чтобы она включалась и выключалась в нужное время в разные дни недели.

    Иногда для экономии устанавливают один терморегулятор сразу на все помещения. Однако это неэффективно, потому что система не сможет правильно измерить температуру в нескольких помещениях с разными теплопотерями, из-за чего теплый пол будет работать неправильно: где-то постоянно будет недостаточно тепло, а где-то — слишком жарко. Кроме того, в разных помещениях комфортно при разной температуре: например, в ванной приятнее установить более теплую температуру, чем в спальне и гостиной. Для деревянных напольных покрытий необходимо задавать температуру не выше 28°С, чтобы они не рассыхались и не деформировались.

    Личный опыт

    Мы установили систему теплого пола под плитку на кухне и в ванной, когда делали ремонт. Систему теплого пола купили экранированную кабельную на сетчатых матах, плиточный клей – специальный для теплых полов. Маты укладывали только в тех местах, где нет мебели, перед укладкой плитки систему сфотографировали. Электронные терморегуляторы позволяли программировать температуру нагрева, а также выставлять время включения системы в зависимости от дня недели. Температуру мы выставили 27°С, время нагрева – по будням с 7:00 до 9:00 утра и с 18:00 до 01:00, по выходным с 09:00 до 01:00. При первом включении пол набирал нужную температуру в течение 8 часов (ему нужно было прогреть слой стяжки и холодную толстую напольную плитку). Достигнув необходимой температуры, пол уже не остывал полностью: в те моменты, когда он был выключен, температура плитки была чуть ниже комнатной, а когда работал – плитка была приятно теплой. Первый год система отлично проработала в течение всего холодного сезона.

    С началом следующего сезона пол на кухне не включился. Обратившись в специализированный магазин, где была приобретена система, мы вызвали мастера со специальным устройством, которое может проверить целостность всех кабелей, не вскрывая плитку. Ориентируясь на наши фотографии со схемой укладки, мастер быстро просканировал пол и обнаружил место разрыва цепи (разрыв произошел в соединительной муфте между матами). Для ремонта системы пришлось выломать 2 напольные плитки размером 40х40 см. Обычно достаточно снять одну плитку, но у нас разрыв располагался на стыке плиток. На место демонтированных плиток мы самостоятельно и очень аккуратно установили 2 новые плитки — визуально место ремонта совершенно незаметно.

    После этого пол отлично проработал еще 2 года, пока у нас в ванной не случился небольшой потоп, во время которого плитка хорошо намокла, из-за чего пол снова перестал работать. Тот же мастер обнаружил, что на этот раз из-за попадания влаги вышел из строя термодатчик, вмонтированный в специальную гофрированную трубу на краю стяжки. Датчик заменили, и теплый пол продолжает дарить нам тепло и комфорт в холодное время года.

    Основываясь на собственном опыте, я очень рекомендую установить систему теплого пола: с ней действительно намного приятнее и комфортнее жить в холодное время года. Например, когда система центрального отопления не работает или не справляется с морозами, теплые полы становятся настоящим спасением: мы забыли, что значит мерзнуть дома – теплый пол на кухне и ванной прогревает воздух во всей небольшой квартире. Конечно же, теплый пол увеличивает счета за электроэнергию, но не настолько, чтобы отказаться от такого комфорта! Главный совет – укладывать полы строго по инструкции, фотографировать схему укладки и иметь запас материалов для локального ремонта напольного покрытия в случае поломки системы.

    Эксплуатация теплых полов

    Система теплого пола — технология, позволяющая создать в доме комфортную для проживания атмосферу. Она стремительно набирает популярность у населения.

    Устройство таких полов сегодня не является затратным и очень сложным делом, а преимущества видят даже неспециалисты.

    • Основы безопасной эксплуатации
    • Особенности безопасного использования
    • Монтаж и особенности группы безопасности теплого пола
    • Заключение

    Основы безопасной эксплуатации


    Сегодня к различным системам бытового назначения предъявляется ряд высоких требований, например, они должны являться эргономичными, функциональными, а также обязательно безопасными.

    Так, защита обустраиваемого пола обеспечивается покрытием, например, стяжкой, нанесенным клеем, а также декоративной укладываемой плиткой. Риск повреждения проложенного электрического кабеля при этом очень мал.

    Для исключения брака изготовителями полов проводятся испытания своей продукции в производственных условиях, что сводит вероятность появления дефектов к минимуму. В процессе создания нагревательные маты, а также секции многократно тестируются.

    Популярный теплый пол, безопасность которого кроме отлаженной производственной технологии также обеспечивается использованием защитного отключения высокого напряжения при возникновении аварий (УЗО), полностью продуман производителями. При выявлении утечки электротока УЗО заблокирует его подачу. Если будет случайным образом повреждена изоляция проложенного кабеля, напряжение отключится мгновенно.

    Особенности безопасного использования


    Сегодня известны три эффективные системы для электрообогрева полов:

    • Кабельная отопительная система.
    • Специальные термоматы.
    • Пленочные теплые полы.

    Такие системы являются полезными, а также вполне безопасными при обязательном соблюдении разработанных правил эксплуатации и выполненной установки. Монтаж системы может быть произведен самостоятельно в четком соответствии с инструкциями.

    Правила безопасного использования:

    • Требуется выполнение расчета необходимой мощности перед приобретением системы, что убережет от повышенной нагрузки на действующую электросеть.
    • Помещение для установки такого пола должно являться чистым и обязательно сухим.
    • Напольное приобретенное покрытие прикрепляется аккуратно, с предотвращением повреждения системы нагрева.
    • Выбор настила выполняется очень ответственно.
    • Все системы теплых полов обладают ограничением по температурному нагреву, что предотвращает пожар.

    Монтаж и особенности группы безопасности теплого пола


    Группа безопасности «Теплый пол» необходима для защиты отопительной системы от повышенного давления, а также удаления из нее воздуха. Монтаж группы может быть выполнен самостоятельно и начат с изучения тех элементов, отвечающих за безопасность:

    • Автоматический воздушный спускник для безаварийной работы системы.
    • Автоматический аварийный клапан, предотвращающий разрушение рабочих элементов.
    • Манометр и термометр для отслеживания давления и температуры.

    Блок безопасности размещается возле выхода из отопительного котла. На участке проведенного трубопровода, расположенном между котлом и блоком безопасности, запрещена установка запорной арматуры, а также сетчатого фильтра.

    Важно! Со временем золотник, расположенный на клапане сброса, прикипает, поэтому его необходимо иногда открывать с помощью поворота рукоятки до звука щелчка.

    Прибор размещается на трубопроводе следующим образом: клапан для отведения воздуха и установленный сбросной клапан размещаются вертикально, а трубопровод с установленным блоком безопасности обязательно должен располагаться выше уровня котла.

    Заключение


    Система теплого пола признана надежным и вполне безопасным видом современного отопления, который обеспечивает комфортную жизнь проживающим людям. При соблюдении правил эксплуатации такая система с пользой прослужит долгое время.

    Монтаж теплого пола в квартире успешно завершен, но не торопитесь сразу испытывать весь функционал новой системы отопления, проверять максимальную температуру, настраивать таймер. В первую очередь, ознакомьтесь с минимальным набором правил по эксплуатации. Времени много это не отнимет, а вот продолжительность рабочего ресурса системы отопления теплый пол повысит в несколько раз.

    Правила по эксплуатации электрического теплого пола


    Подробнее о правилах эксплуатации теплого электрического пола стоит прочитать в инструкции, которая поставляется в комплекте. Ниже приводится краткий перечень наиболее важных требований при использовании системы обогрева:

    • работы по ремонту и диагностике теплого пола, нагревательных кабелей STEM Energy, термостатов проводить только после отключения электрического питания;
    • на полу в помещении, где расположена система электрического теплого пола не должно располагаться никаких покрытий и крупногабаритных предметов, препятствующих теплоотдаче, т.к. это может привести к перегреву кабеля или нагревательного мата;
    • нельзя подвергать существенным механическим воздействиям поверхность пола, под которой находится система обогрева во избежание повреждений температурного датчика, нагревательного кабеля или пленочного нагревателя;
    • в случае обнаружения неисправностей или сбоев в работе системы отопления следует отключить подачу электрического тока и обратиться в службу поддержки;
    • если планируется длительная поездка и теплый пол на долгое время остается без присмотра, то подачу электроэнергии стоит остановить на период отсутствия людей;
    • если система обогрева эксплуатируется как основной источник теплоты в доме, то при длительном отсутствии людей рекомендуется устанавливать минимальный температурный режим.

    При эксплуатации электрического теплого пола запрещается


    В ходе эксплуатации электрического теплого пола запрещается выполнять следующие действия:

    • запрещается самостоятельно вносить изменения в устройство нагревательных элементов и терморегулятора;
    • запрещается подключать к электрической сети кабель, свернутый в бухту;
    • запрещается использовать инфракрасный пол и кабельную систему отопления с подключением к электросети, которая не соответствует условиям, заявленным в техническом паспорте к изделию;
    • запрещается проводить работы по установке теплого пола, не отключенного от электрического питания;
    • все работы по подключению теплых полов к сети электроснабжения следует проводить со знанием дела или стоит делегировать эти полномочия квалифицированному электрику;
    • в ходе укладки нагревательные секции не должны подвергаться воздействию химически агрессивных или смазывающих веществ;
    • монтаж электрической системы обогрева следует проводить в мягкой обуви во избежание механического повреждения нагревательных элементов;
    • кабельные системы обогрева перед подключением к электрической сети должны быть покрыты стяжкой из цементно-песчаной смеси или плиточного клея;
    • не допускаются механические воздействия на поверхности, под которыми уложены нагревательные секции.

    Благодаря таким простым и не хитрым действиям теплый пол будет греть вас долгие годы.

    Смотрите еще


    Поделитесь в соцсетях:


    Лучший пол для систем лучистого отопления

    Системы лучистого теплого пола предлагают постепенное, бесшумное и относительно энергоэффективное конвекционное тепло, заполняющее комнату. Ванные комнаты, спальни и даже кухни в прохладном климате с лучистым обогревом позволяют чувствовать себя комфортно и легко босиком - все время.

    Теплый пол можно установить под удивительно большое количество напольных покрытий. Однако из-за количества тепла, выделяемого электрическими проводами или гидравлическими трубами этих систем, не все напольные покрытия можно укладывать поверх них.

    Лучший пол для лучистого тепла

    Керамическая плитка

    Керамогранит

    Натуральный камень

    Ламинат

    Винил

    Лучшие свойства полов для лучистого отопления

    Свойства, которые делают напольное покрытие хорошим или плохим для систем лучистого отопления, как правило, зависят от толщины пола, его теплопроводности, его тенденции к расширению и сжатию, а также от того, подвержено ли оно воздействию воды и тепла.

    Более толстые напольные покрытия, такие как твердая древесина и конструкционная древесина, являются плохими мостами холода. Напольные покрытия на минеральной основе, в основном из плитки и камня, являются отличными проводниками тепла. Плитка и камень не расширяются и не сжимаются. Твердая древесина твердых пород легко повреждается под воздействием тепла и влаги.

    Фарфор, керамика и натуральный камень являются лучшими напольными покрытиями для лучистого отопления, поскольку они объединяют все четыре фактора. Кроме того, плитка, как правило, холоднее, чем другие типы полов, поэтому потребность в лучистом обогреве под ней является наибольшей.

    Худшее напольное покрытие - ковровое покрытие - не работает почти по всем четырем пунктам.

    Фарфор или керамическая плитка

    Керамогранит и керамическая плитка идеально подходят для использования с системами водяного отопления. Плитка не только тонкая, но и благодаря своей минеральной природе хорошо проводит тепло. Кроме того, поскольку плитка не содержит органических продуктов, она не будет гнить и разрушаться, если в гидравлической системе будет течь вода.

    Плитка быстро нагревается при включении системы. Плитка также сохраняет тепло на короткое время после отключения системы.

    Полы из натурального камня

    Подобно керамической и керамогранитной плитке, любой вид натурального камня или заполнителя идеально подходит для систем лучистого отопления. Камень не только безопасен для лучистого отопления, но и сохраняет тепло в течение более длительного периода, чем плитка, после отключения системы.

    Напольное покрытие из натурального камня немного толще керамической и керамогранитной плитки, поэтому нагревается немного медленнее, чем плитка. Но он действительно сохраняет тепло в течение длительного времени, он никогда не расширяется и не сжимается, и он не может разлагаться.

    Ламинат

    Тонкость ламината является преимуществом при установке лучистого отопления, позволяя теплу проникать и рассеиваться. Тем не менее, необходимо принять меры для защиты пола.

    В гидронных системах при выходе влаги ламинат будет безвозвратно поврежден. Температура системы должна быть ниже максимальной точки, рекомендованной производителем ламината. Многие производители ламинатных полов рекомендуют, чтобы температура никогда не превышала 85 градусов по Фаренгейту.

    Одно из преимуществ ламината - это ощущение тепла под ногами. Содержание древесины в ламинатной основе в сочетании с пенопластом создает в целом ощущение комфорта. Таким образом, лучше использовать лучистое отопление под ламинатом только в очень холодных помещениях.

    Полы из листового или кафельного винила

    Лучистое отопление может быть установлено под упругими полами, такими как листовой винил, виниловая плитка и роскошные виниловые планки. Обратитесь к инструкциям производителя по установке для определения максимальных температур.Как правило, начинайте с 70 градусов по Фаренгейту в течение первых 24 часов использования, увеличиваясь не более чем до 85 градусов по Фаренгейту.

    Паркетные полы

    Последний рекомендуется в качестве лучшего кандидата для систем лучистого отопления, чем из массивной древесины твердых пород и паркетной доски. В качестве основы для верхнего слоя шпона из твердых пород дерева используется высококачественная фанера. Фанера этого типа имеет стабильные размеры и не реагирует быстро на скачки или понижения температуры.Однако древесина - плохой проводник тепла. Это означает, что тепло от системы не будет передаваться так быстро и тщательно, как в случае более тонких полов, которые обладают большей теплопроводностью.

    Ковровое покрытие

    Из-за отличных изоляционных свойств коврового покрытия эффективность систем лучистого отопления будет снижаться, и, следовательно, может потребоваться установка термостата выше, чем при использовании твердого пола. Но добавление лучистого отопления под ковровое покрытие может быть излишним.Согласно исследованию, проведенному Школой текстильной инженерии Технологического института Джорджии, только ковровое покрытие может достигать показателя R до 2,46 для плюшевой шерсти. В сочетании со склеенной полиуретановой прокладкой (значение R 2,09) ковровое покрытие может быть достаточно теплым, так что тепловое излучение даже не требуется.

    Полы из твердых пород дерева

    Паркет из инженерной древесины лучше подходит для лучистого отопления, чем под твердой древесиной. Но если вы все же хотите разместить лучистое отопление под твердой древесиной, используйте пол из распиленной древесины вместо гладкого деревянного пола.Нагревательный элемент должен быть встроен в черновой пол системы шпал, под традиционный черновой пол или заделан в бетон. Более узкие половые доски, как правило, работают лучше, чем широкие, потому что множество швов обеспечивает большую гибкость, если пол должен расширяться и сжиматься. Чрезвычайно плотные породы древесины твердых пород 1375 и более баллов по шкале Янки плохо подходят для систем лучистого отопления.

    Полы, на которых не должно быть лучистого тепла

    • Резиновые полы плохо реагируют на высокую температуру и могут источать неприятный запах.
    • Лучистое отопление может высохнуть и ослабить клей на приклеенном ковровом покрытии. Фактически, любой тип напольного покрытия, в котором используется клей в качестве системы соединения, является более плохим выбором для систем лучистого отопления, чем пол, в котором используется шов с пазом или складкой и фиксатором.
    • Так как бетонный пол однороден, сам по себе бетон - плохой выбор для лучистого отопления. Для излучающих систем требуется многослойный пол, чтобы трубы можно было спрятать под верхним слоем. Однако системы лучистого тепла могут быть встроены в бетонные плиты перекрытия, если будет добавлено последующее покрытие верхнего пола, такое как плитка.

    Типы полов, которые хорошо сочетаются с лучистым теплым полом

    Какой напольный материал идеально подходит для вашего домашнего стиля и систем лучистого теплого пола? Выбор, который повлияет на максимальную тепловую мощность и эффективность вашей системы теплых полов, это решение должно быть тщательно взвешено.

    Больше, чем выбор стиля

    Тепловая мощность вашей системы зависит от размера обогреваемого помещения, температуры воздуха и температуры пола.Если выбранный вами напольный материал ограничивает максимальную температуру пола, это может существенно повлиять на уровень комфорта. Перед выбором отделки пола всегда проконсультируйтесь с подрядчиками по лучистому отоплению пола, чтобы убедиться, что ваш выбор не ограничит производительность (и ваше удовлетворение) вашей системы отопления. Всего лишь 2-градусная разница в теплопроизводительности может иметь серьезные температурные эффекты.

    Какие напольные покрытия лучше всего подходят для теплого пола?

    • Керамическая и каменная плитка
      • Керамика / камень
        Идеальный выбор для полов с подогревом.Хорошо сохраняет / передает тепло и легко чистится.
      • Сланец / плита
        Высокая проводимость и долговечность, лучший выбор для вашей системы лучистого обогрева.
      • Бетон
        Полированный бетон обладает высокой проводимостью, быстро нагревается.
      • Мрамор
        Медленнее нагревается, но с хорошей теплопроводностью.
      • * Двухкомпонентный эластичный клей для плитки необходим при установке теплых полов из плитки и камня, а также изоляция поверх бетонных оснований.
    • Дерево
      Различные породы древесины обладают разными тепловыми свойствами, влияющими на пригодность. В целом плотнее (тверже) и тоньше = лучше. Для большинства деревянных полов не рекомендуется превышение температуры 80,6 ° F, и следует отметить, что независимо от вашей системы отопления и охлаждения колебания температуры могут со временем изменить внешний вид некоторых полов.
      • Engineered Wood
        Лучший вариант деревянного лучистого теплого пола, инженерная древесина лучше справляется с колебаниями температуры / влажности полов.
      • Бамбук
        Подобно инженерной древесине, бамбук хорошо сочетается с лучистым напольным отоплением и является хорошим проводником тепла.
      • Твердая древесина
        Изменения влажности / температуры могут вызвать образование чашечек, выпуклостей и зазоров. Максимальная термостойкость также может быть проблемой. Всегда уточняйте у производителя, прежде чем покупать твердую древесину для теплых полов.
      • Мягкая древесина
        Подходит для использования при условии, что толщина не влияет на теплоотдачу.
      • Паркет
        Некоторые инженерные и цельные типы могут быть совместимы, как указано выше.
    • Ламинат
      Экономичные ламинаты часто подходят для использования с напольными покрытиями с лучистым обогревом, но во избежание проблем с гарантией и долговечностью лучше всего проконсультироваться с производителем перед использованием.
    • Винил
      Виниловые полы можно безопасно использовать с лучистым напольным отоплением, обогревом и быстрым охлаждением. Однако тепловая мощность достигает 80.6 ° F, что делает его плохим выбором для мест с быстрой потерей тепла, таких как старые солярии.
    • Резина
      Твердое резиновое покрытие, отличный выбор, быстро нагревается и обладает высокой проводимостью.
    • Ковер
      Ковер совместим с лучистым напольным отоплением, при условии, что толщина нижнего / верхнего слоя ковра не превышает 2,5 тг. (Tog измеряет термическое сопротивление / изоляцию.)
    • * Для всех напольных покрытий перед покупкой всегда консультируйтесь с производителем относительно их конкретной совместимости с полом с подогревом.

    С учетом стоимости лучистого теплого пола по сравнению с принудительной подачей воздуха, какой вариант лучше всего подходит для вашего дома и бюджета?
    Специалисты по установке систем отопления, вентиляции и кондиционирования воздуха в H&H Heating & Air Conditioning будут рады помочь вам принять обоснованное решение. Свяжитесь с нами, чтобы узнать больше сегодня.

    9 плюсов и минусов теплых полов, которые вас удивят

    Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи.В Соединенных Штатах электрический подогрев пола стал популярной тенденцией как для новых, так и для модернизированных проектов. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Каковы плюсы и минусы лучистого отопления? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

    Как работает теплый пол?

    Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате.Системы лучистого отопления работают, напрямую нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его оттуда с помощью термостата. Этот тип обогрева часто ощущается как тепло солнца, потому что лучистое тепло нагревается за счет теплового излучения. Это позволяет людям чувствовать тепло, даже если температура окружающей среды (воздуха) в комнате на самом деле ниже.Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

    Лучистое тепло напрямую нагревает людей и предметы в комнате.

    Может ли теплый пол принести пользу вашему дому?

    Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно, "Может ли теплый пол обогреть весь дом?" Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из лучистого подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол быть основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

    Некоторые из наиболее распространенных помещений для лучистого тепла - это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

    Сравнение электрического теплого пола и водяного отопления

    Какая система подогрева пола самая лучшая? Два основных типа лучистого тепла - электрический и водяной. Оба работают одинаково - они создают тепло под полом и излучают его вверх, в комнату наверху, но способ, которым они это делают, отличается.

    В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Они известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас есть под рукой), и они идеально подходят для модернизации проектов.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

    В системах водяного теплого пола для обогрева пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевика. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Гидравлические системы также требуют больше времени для нагрева, что требует от большинства домовладельцев оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

    В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло в небольшие участки вашего дома, система электрического подогрева пола вам подойдет. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях, которые можно установить непосредственно в бетонную плиту, или о системе водяного теплого пола.

    Плюсы и минусы лучистого тепла

    Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. В этом списке они будут разбиты, но при этом будут отмечены исключения между двумя типами.

    Плюсы

    1. Равномерное отопление

    Самым большим преимуществом систем напольного отопления является их способность равномерно нагревать комнату и пол. В системах принудительного воздушного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, системы лучистого теплого пола нагревают весь пол, что приводит к равномерному обогреву комнаты и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вам будет комфортнее при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

    2. Не требует обслуживания

    Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и отремонтировать. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку подогрева пола.

    3. Без шума

    Системы лучистого теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Поэтому, пока они включены, вы ничего не услышите.

    4.Неаллергенный

    Поскольку системы подогрева пола непосредственно нагревают людей и предметы в комнате за счет лучистого тепла, они не нарушают существующую пыль и аллергены. Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

    5. Энергоэффективность

    Электрические системы теплого пола по крайней мере на 25 процентов более эффективны, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла.Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, подверженные утечкам.

    Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

    Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат WiFi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются.Это дает вам возможность «настроить свой комфорт» для каждой отдельной комнаты. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии. Однако они по-прежнему эффективны с точки зрения удержания тепла.

    Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

    6. Простота установки

    Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола. Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика.Поэтому все, что нужно сделать установщику, - это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

    Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, что может быть как дорогостоящим, так и трудоемким.

    Минусы

    7. Полы должны быть заменены

    Электрические или водяные системы теплого пола требуют удаления всех существующих полов перед установкой излучающего теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома. Это был бы один из основных недостатков лучистого теплого пола.

    8. Слегка увеличивает высоту этажа

    В зависимости от выбранной вами системы высота этажа будет увеличена.WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что обеспечивает минимальную высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма. С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

    9. Стоимость

    В зависимости от проекта водяной теплый пол может быть дорогостоящим.Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать проект. Повышает или понижает ваши расходы на электроэнергию лучистый пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

    В отличие от электрических систем, системы водяного теплого пола обычно дороже заранее, потому что для их работы требуются бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

    Как приступить к работе

    Чтобы узнать, сколько будет стоить теплый пол для следующего ремонта, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя калькулятор эксплуатационных расходов WarmlyYours.Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом. Выберите профессионала, который установит вашу систему подогрева пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вам так хочется, и нанять только профессионального электрика, который завершит работу установкой термостата. Вариант ваш.

    Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы вам помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

    Согрейте плавающий пол - Центр знаний

    Что такое «плавающий» пол?

    Иногда называемый «соединяемый вместе пол», плавающий пол устанавливается путем соединения (или щелчка) отдельных досок, досок или даже плиток вместе, как головоломка, которая «плавает» на черновом полу, без необходимости использования гвоздей. строительный раствор или клей. Термин «плавающий пол» относится к методу укладки, но часто является синонимом типов полов, которые можно укладывать плавающим методом, например ламината, плавающей плитки и винила.

    Вот несколько примеров плавающих полов:

    • Ламинат —Хотя ламинат можно приклеивать к основанию, в большинстве случаев он устанавливается как плавающий пол.
    • Роскошный виниловый пол (LVG) —Соединяется по частям, а также может быть приклеен к основному полу.
    • Твердая или спроектированная древесина - Традиционно установка деревянных полов включала прибивание досок гвоздями или скобами к фанерной основе.Сегодня существует множество брендов с технологией блокировки и складывания, которые можно устанавливать как плавающие полы.
    • Плавающая керамическая плитка - Плитки крепятся друг к другу за счет пластиковых зубцов, а не цементируются с черным полом. Известными брендами являются плитка Snapstone®, Avaire® и Eclipse®.

    Какое решение лучистого отопления

    лучше всего подходит для моего плавающего пола ?

    Сверхэффективная QuietWarmth излучающая пленка для обогрева пола для полов, соединенных защелкивающимся соединением, идеально подходит для добавления безопасного и недорогого тепла плавающим полам.Благодаря технологии проводящих чернил эти пленочные маты с лучистым обогревом толщиной меньше, чем у кредитной карты, быстро рассеивают даже тепло, не увеличивая высоту пола.

    • Нагревательная пленка QuietWarmth имеет одну из самых простых процедур установки в отрасли. Просто разверните коврики, проложите провода и уложите пол!
    • Обрезка по длине (вдоль четких и пунктирных линий мата) обеспечивает большую гибкость установки
    • Точечный обогрев: размещайте маты только там, где вам необходимо тепло
    • Самовыравниватель не требуется!
    • Без раствора, без клея, без беспорядка


    Как всегда, мы рекомендуем вам проверить спецификации производителя напольного покрытия на совместимость с продуктами лучистого отопления перед установкой.

    Допустимые материалы для плавающих полов для QuietWarmth излучающая пленка для обогрева полов для полов включает ламинат, массивную и конструкционную древесину, LVF, пробку и бамбук и керамическую плавающую плитку.

    Нагревательная пленка

    QuietWarmth доступна в конфигурациях 120 В и 240 В, каждая имеет две длины (5 футов и 10 футов) и две ширины (1,5 и 3 дюйма).

    Лучистое тепло без снятия пола

    Вы испытали лучистые полы с подогревом и решили: "Мне это нужно в моей ванной!" Проблема в том, что вы не хотите заменять существующий пол плиткой с подогревом или не готовы переделывать ванную комнату.С модернизированными ковриками ничего этого делать не нужно! Ваш ковер, плитка, дерево или камень могут оставаться там, где они есть. Вместо этого, модернизированные маты прикрепляются к черному полу в нишах для балок существующих полов, чтобы согреть пол любого типа.

    Лучше всего подходит для любого места, где есть легкий доступ к балкам, например, потолка гаража, или из подвала или из подвала.

    У нас есть два отличных варианта модернизации.

    Коврики под пол SunTouch

    Уникальные коврики под полом

    SunTouch доступны как шириной 12 дюймов, так и 16 дюймов, чтобы соответствовать стандартным размерам отсеков для балок.Высококачественные маты UnderFloor изготавливаются из изоляции ETFE и бескислородных медных сплавов, которые предотвращают коррозию и обеспечивают теплые роскошные полы на долгие годы.

    Чтобы использовать коврики SunTouch UnderFloor под подходящим полом, предназначенным только для помещений, вам сначала потребуется доступ к отсекам для балок под существующим полом. Прикрепите оранжевую сетку по краям циновок к балкам так, чтобы мат свисал на 2 дюйма от нижнего пола. Устанавливайте коврики там, где требуется обогрев пола, так как они обеспечивают теплом пол только непосредственно над ковриком.

    Затем установите жесткую изоляцию, такую ​​как стекловолокно или пенопласт (не распыляемая пена), со значением R от 13 до 19.

    Наконец, попросите квалифицированного электрика подключить коврики к распределительной коробке и подключить ее к термостату по вашему выбору. Для наиболее эффективного использования вашей новой системы теплого пола мы рекомендуем программируемые термостаты, чтобы полы были теплыми и готовы к работе в любое время.

    Коврики для модернизации QuietWarmth

    В

    QuietWarmth используется запатентованная технология ультратонких проводящих чернил, которая обеспечивает недорогой отвод тепла практически к любому типу пола из нижнего бруса.

    Когда дело доходит до матов QuietWarmth Retrofit, установка проста. Просто прибейте или скрепите каждую панель из нагревательной пленки не менее чем через каждые 12 дюймов сбоку от каждой балки (а не к самому черному полу), оставив 2-дюймовый выступ под черным полом. Чтобы лучше вписаться в ваше пространство, пленку QuietWarmth можно разрезать ножницами до длины с шагом 12 дюймов.

    Лучистое отопление | Министерство энергетики

    Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома.Системы в значительной степени зависят от лучистой теплопередачи - доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении посредством инфракрасного излучения. Лучистое отопление - это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление располагается в полу, его часто называют лучистым теплым полом или просто напольным отоплением.

    Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в каналах.Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 по отоплению дома.

    Несмотря на свое название, лучистое напольное отопление во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух нагревается от пола. Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

    Тепло излучающих полов

    Существует три типа излучающих полов: полы из лучистого воздуха (воздух является теплоносителем), полы с электроприводом и полы с теплой водой (гидронные).Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы лучистого пола между двумя слоями фанеры или прикрепляет трубы Под чистым полом или черным полом называется «сухая установка».

    Типы излучающих полов

    Излучающие полы с воздушным обогревом

    Воздух не может удерживать большое количество тепла, поэтому полы из лучистого воздуха не являются рентабельными в жилых помещениях. и устанавливаются редко.Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком: они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использования солнечного тепла в течение дня. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

    Электрические излучающие полы

    Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, устанавливаемыми на черновой пол под напольным покрытием, например плиткой.

    Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительного подключения электричества, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов на электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

    Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

    Hydronic Radiant Floors

    Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах регулирование потока горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного излучающего пола зависит от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

    Типы напольных покрытий

    Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах аналогичны.

    Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются самой старой формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвала) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Для определения несущей способности пола проконсультируйтесь с профессиональным инженером.

    Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

    Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, в основном потому, что сухой пол быстрее и дешевле построить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

    Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубки или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры тепла крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

    По крайней мере, одна компания улучшила эту идею, создав фанерный материал для чернового пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

    Напольные покрытия

    Керамическая плитка - наиболее распространенное и эффективное напольное покрытие для лучистого отопления полов, поскольку оно хорошо проводит тепло и увеличивает теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

    Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

    Излучающие панели

    Излучающие панели для настенного и потолочного монтажа обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо с помощью труб, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в системах, устанавливаемых на стене или потолке. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

    Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное обогревание в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы отопления нецелесообразно.

    Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий, и, поскольку панели можно индивидуально контролировать для каждой комнаты, функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. При входе в комнату человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

    Панели излучающего отопления работают в зоне прямой видимости - вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди находят потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

    Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

    Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) - энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя экономичного и энергоэффективного отопления.

    Вверху: В деревенском домике, спроектированном архитектором, на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабине Пьюджет-Саунд, которая слегка покоится на ландшафте».

    1.Что такое лучистый теплый пол?

    Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

    Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые доски. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

    2. Как работает теплый пол?

    Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что они более сложны в установке и требуют подогрева воды от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

    Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

    3. Каковы преимущества лучистого теплого пола?

    Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет сохранение тепла на ногах, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло благодаря лучистому теплому полу. По мере того как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », - говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

    Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все имеет одинаковую температуру. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
