Тепло расчет рф: SmartCalc. Расчет утепления и точки росы для строящих свой дом. СНИП.

Армирование шва кладки

${name}

  Телефон: ${phone}

(СП 50.13330.2012, т.3)

(СП 50.13330.2012, т.3)

(по СП 50. 13330.2012, т.4)

(по СП 50.13330.2012, т.5)

(по СП 50.13330.2012, т.6)

(по ГОСТ 30494-2011)

(по ГОСТ 30494-2011, СП 131. 13330.2020 т.3.1)

(СП 50.13330.2012 т.1)

(СП 50.13330.2012 т.2)

СП 50. 13330.2012 ф.5.3)

${layer.funcLabel.toUpperCase()}

Расчёт ориентировочного термического сопротивления утеплителя

Расчёт ориентировочной толщины слоя утеплителя из условия:

Санитарно-гигиеническое требование

Расчётный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Температуру внутренней поверхности — Tв, °С, ограждающей конструкции (без теплопроводного включения), следует определять по формуле:

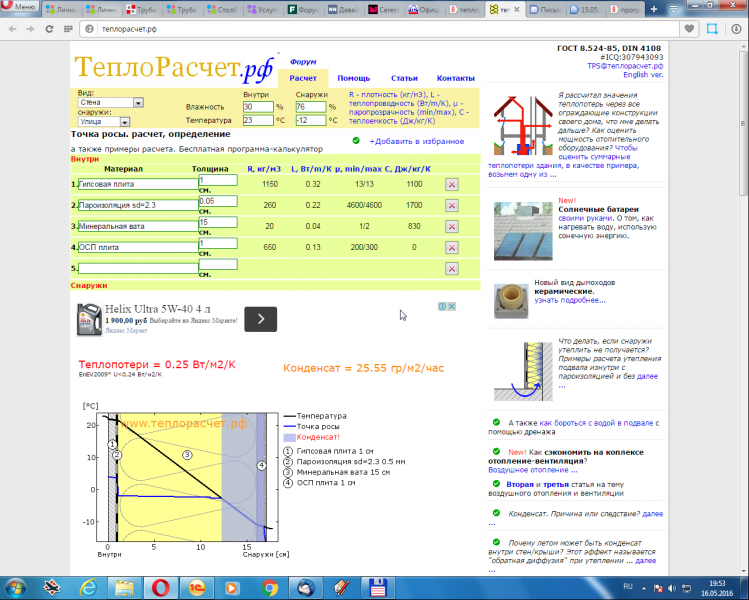

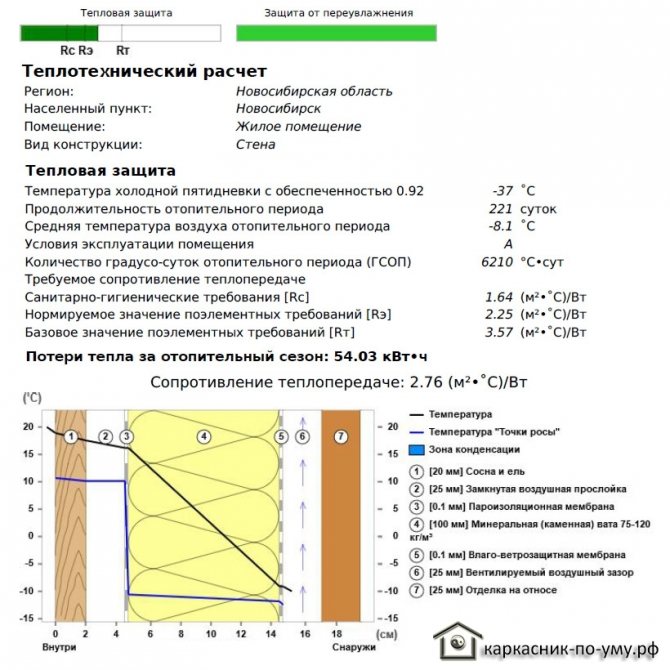

График распределения температур в сечении конструкции

Температуру t_x, °С, ограждающей конструкции в плоскости, соответствующей границе слоя x, следует определять по формуле:

где: x — номер слоя, x=0 — это внутреннее пространство, R_i — сопротивление теплопередачи слоя с номером i, в направлении от внутреннего пространства.

Определение плоскости максимального увлажнения (конденсации)

Расчет потерь мощности с использованием формулы Джоуля | Блог Advanced PCB Design

Ключевые выводы

• Джоулев нагрев — это физический эффект, который увеличивает внутреннюю энергию и столкновение электронов в цепи с током, что приводит к генерированию тепловой энергии.

• Формула нагрева Джоуля определяется как Q=I2Rt.

• Согласно формуле Джоуля для нагревания, вырабатываемая тепловая энергия пропорциональна времени, в течение которого электрический ток и электрическое сопротивление остаются постоянными.

Потери мощности из-за нагрева – основной недостаток, препятствующий использованию ламп накаливания

Системы светодиодного освещения. В рамках этого перехода от ламп накаливания отказываются. Потери мощности из-за нагрева являются основным недостатком ламп накаливания, снижающим их КПД. Сопротивление, оказываемое нитью накала потоку электрического тока, производит тепловую энергию, которую можно рассчитать, используя формулу нагревания Джоуля. Именно тепловые потери или явление джоулевого нагрева ограничивают применение ламп накаливания при попытке сэкономить электроэнергию. В этой статье рассматривается Джоулев нагрев в электрических цепях и способы расчета энергии, теряемой в виде тепла.

Джоуль Нагрев

Мы уже знаем, что поток электронов в замкнутой цепи представляет собой электрический ток. Когда ток протекает через цепь или проводящий материал, сопротивление, связанное с цепью или материалом, вызывает столкновение электронов. Электроны, сталкиваясь друг с другом, рассеивают энергию в виде тепла и генерируют потери мощности. Часть входной электрической мощности теряется в виде тепловой энергии. Выходная мощность всегда будет меньше входной мощности при наличии тепловых потерь. Эффективность контура снижена до менее 100% из-за тепловых потерь.

В целом джоулев нагрев можно описать как физический эффект, который увеличивает внутреннюю энергию и столкновение электронов в цепи с током, что приводит к генерированию тепловой энергии. В процессе джоулевого нагрева, в зависимости от условий цепи, некоторая часть электрической энергии превращается в тепло при протекании электрического тока по цепи конечной проводимости. Джоулев нагрев также известен как омический нагрев или резистивный нагрев. Сопротивление является важным свойством, определяющим ток, протекающий по цепи. Скорость, с которой сопротивление преобразует электрическую энергию в тепловую, можно рассчитать, используя формулу нагревания Джоуля.

Формула нагрева Джоуля

Формула нагрева Джоуля — это математическое уравнение, определяющее скорость, с которой электрическая энергия преобразуется в тепловую благодаря сопротивлению, оказываемому цепью. Закон назван в честь английского физика Джеймса Прескотта Джоуля, который обнаружил, что количество тепловой энергии, выделяемой в секунду в проводнике или цепи с током, пропорционально квадрату цепи и электрическому сопротивлению цепи.

Формула нагревания в Джоулях определяется следующим образом:

Q – количество генерируемого тепла, выраженное в джоулях.

I — электрический ток в амперах.

R — сопротивление цепи протеканию электрического тока в Омах.

t — время, в течение которого ток может течь в цепи, выраженное в секундах.

Рассмотрим пример джоулевого нагрева, когда ток 5 А протекает через электрический провод сопротивлением 20 Ом в течение 10 с. Тепловая энергия, вырабатываемая в джоулях, может быть рассчитана по формуле нагревания Джоуля:

Q = 5 ² x 20 x 10 = 5 кДж

Когда полезен Джоулев нагрев?

Джоулев нагрев не всегда вреден, но может привести к потерям в электрической системе. Существуют определенные приложения, в которых полезно преднамеренное создание потерь тепла. Большинство бытовых приборов преобразуют электрическую энергию в тепловую. Некоторыми примерами, в которых используется джоулев нагрев, являются электрический нагреватель, гейзер и лампы накаливания.

Увидеть лампы накаливания в качестве применения может быть неожиданно, так как во вводном разделе мы обсуждали потери мощности из-за нагрева в этих лампах. Однако именно из-за явления джоулевого нагрева лампы накаливания излучают не только тепловую энергию, но и свет. Вольфрамовый материал обычно имеет высокую температуру плавления и используется в качестве нити накала в лампах накаливания. Тонкая нить с высоким сопротивлением, заключенная в стеклянную оболочку, заполненную азотом и аргоном, производит большое количество тепловой энергии. Огромная теплота, выделяемая из-за протекания электрического тока в нити накала, делает ее раскаленной добела. Нить накала излучает свет и тепло одновременно, первое полезно, а второе создает проблемы из-за эффекта нагрева Джоуля.

Согласно формуле нагревания Джоуля, вырабатываемая тепловая энергия пропорциональна времени, в течение которого электрический ток и электрическое сопротивление остаются постоянными. Когда любая комбинация двух из трех параметров в формуле нагрева Джоуля (ток, сопротивление и время) постоянна, выделяемое тепло пропорционально третьему параметру, который изменяется. С помощью программного обеспечения Cadence вы можете разрабатывать приложения, которые преднамеренно используют джоулев нагрев, а также снижают потери мощности из-за нагрева в электрических системах.

Ведущие поставщики электроники полагаются на продукты Cadence, чтобы оптимизировать потребности в мощности, пространстве и энергии для широкого спектра рыночных приложений. Если вы хотите узнать больше о наших инновационных решениях, поговорите с нашей командой экспертов или подпишитесь на наш канал YouTube.

Запросить оценку

Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.

Подпишитесь на LinkedIn Посетите вебсайт Больше контента от Cadence PCB Solutions

Установка РЧ-сварки и процесс РЧ-термосварки Essential

РЧ-мощность прямо пропорциональна площади шва. Площадь уплотнения представляет собой сумму всех площадей секций уплотнения (ширина уплотнения, умноженная на длину уплотнения) AS=WS x LS.

Дополнительная мощность требуется для продуктов, требующих запайки и разрезания по периметру с помощью отрывного лезвия.

Обычной практикой расчета требуемой ВЧ-мощности для отрывного шва является умножение общей длины шва или его периметра на 1/8. Это даст вам эквивалентную площадь уплотнения для отрывного уплотнения, которое будет добавлено к площади уплотнения по периметру для расчета общей радиочастотной мощности.

Предположим, мы хотим сделать плоское уплотнение из материала площадью 1 кв. дюйм и должны получить хорошее уплотнение за 3 секунды.

Как правило, РЧ-мощность, необходимая для следующих материалов, составляет:

Примечания по применению:

RF Герметизация тонких материалов : В некоторых случаях, когда используются очень тонкие материалы TPU толщиной около 0,002 дюйма, может быть очень трудно герметизировать. Материал настолько тонкий, что тепло, выделяемое радиочастотной энергией

Подогреваемая верхняя плита (матрица) : рекомендуется нагревать верхнюю плиту немного выше комнатную температуру и поддерживать ее постоянной. Эта практика помогает добиться стабильного процесса уплотнения, потому что, когда машина начинает работать после нескольких часов простоя, температура матрицы становится равной комнатной температуре.  После нескольких циклов RF, когда материал нагревается и охлаждается, Температура штампа будет медленно повышаться из-за накопления остаточного тепла и начнет плавить материал быстрее.Это условие можно контролировать с помощью внешнего теплового устройства для поддержания постоянной температуры. Нагрев верхней плиты также может помочь сократить общее время цикла и мощность ВЧ.

RF Welding Large Product:  При герметизации больших баллонов частота RF становится критической из-за волны 1/4. Продукт должен быть меньше 1/4 длины волны частоты, чтобы предотвратить неравномерную разность потенциалов на различных участках периметра. Кроме того, место подачи РЧ-сигнала на верхнюю плиту может повлиять на равномерное распределение РЧ-энергии по площади уплотнения продукта. В отрасли общепринятой практикой является использование регулировочных прокладок путем поднятия секции матрицы для достижения прочности уплотнения, что может занимать очень много времени при каждом изменении настройки. ONEX RF использует другой тип линии подачи RF, что устраняет необходимость в прокладке, если штампы изготовлены правильно.

Настройка процесса : Поскольку ONEX RF использует гибридный генератор, сварочные аппараты ONEX RF поставляются с Matching Network, которая автоматически согласовывает импеданс при герметизации мешка и порта за два цикла. Это устройство также устраняет возможность изменения процесса, когда сварочному аппарату для радиочастотной сварки требуется несколько настроек для работы с мешками разного размера.

Поскольку площадь уплотнения порта значительно меньше, чем площадь уплотнения по периметру, даже несмотря на то, что автотюнер имеет полосу пропускания для автоматического сопоставления разности, ONEX RF может добавить небольшую сеть катушек индуктивности/конденсаторов для лучшего контроля времени согласования.

Расчет площади уплотнения RF

Операции с экраном ручного управления

ONEX RF PC-HMI Ручные функции:

Экран ручного управления используется для настройки штампа RF запечатывания, регулировки жестких упоров и проверки начальных параметров процесса RF запечатывания.

Наблюдения за уплотнением RF:
Как вы заметили, мы использовали на 30% меньше энергии для проведения первого испытания уплотнения. Обычно мы делаем это, чтобы увидеть, оказывает ли штамп равномерное давление. Если в первом цикле порты не будут герметизированы всеми путями, это предотвратит герметизацию периметра со стороны порта. Мы можем либо увеличивать мощность до тех пор, пока не достигнем надлежащего качества уплотнения портов, либо мы можем выполнить уплотнение по периметру без портов, чтобы проверить выравнивание и параллельность матрицы.

Даже если пресс-форма оказывает равномерное давление, мы все равно можем заметить некоторые слабые места уплотнения. Следующим шагом будет медленное увеличение мощности еще на 250 Вт или время запечатывания на 1 секунду, чтобы улучшить качество запечатывания.

Сварочные аппараты ONEX RF очень легко найти настройки параметров процесса, потому что мы вводим только значения мощности и времени на экране ЧМИ. Остальное контролируется генератором, который имеет замкнутый контур управления мощностью и выдает именно ту мощность, которая была запрошена или установлена.

Настройка параметров процесса: Если мы замечаем слабую герметизацию, мы начинаем увеличивать мощность на 100-250 Вт за один раз и повторяем процесс до тех пор, пока не получим хорошее качество герметизации. Если мы заметим чрезмерное запечатывание, похожее на горение, мы можем уменьшить время и мощность по одному параметру за раз.

После получения хорошего качества уплотнения : Как только мы получим хорошее уплотнение продукта, затем мы хотим сократить время цикла. Теперь у нас должно быть ощущение, как ведет себя материал при каждом увеличении мощности. Давайте уменьшим время цикла до 3-4 секунд и будем медленно увеличивать мощность, пока не получим те же результаты уплотнения с более высокой мощностью.

Параметры герметизации портов : При использовании процесса герметизации с двойным циклом на экране вручную будут показаны варианты герметизации портов и периметров. Вы должны следовать тем же процедурам, чтобы закрыть порты. Сначала вам нужно найти точки настройки конденсатора, а затем, медленно увеличивая мощность, оптимизировать параметры герметизации порта.

RF-сварной шов распадается (отслаивается при малейшем натяжении)

Недостаточное давление прессования

Неравномерная толщина сварного шва RF

Поверхность штампа неровная или непараллельная

Толщина шва нормальная, но сварной шов отслаивается

Материал сминается и ломается

Материал горит ( обесцвечивание)

Подушечки вдоль зоны уплотнения

Flash & Burns
