Регулировка системы отопления: запорная регулирующая арматура, регулировочные краны давления, фото и видео примеры

запорная регулирующая арматура, регулировочные краны давления, фото и видео примеры

Содержание:

1. Необходимость обустройства отопления
2. Способы регулировки системы отопления
3. Работы по регулировке отопления запорной арматурой

Без качественно выполненного монтажа отопительного оборудования невозможно создать условия для нахождения в здании в холодное время года. Каждый владелец частного дома должен иметь представление, как осуществляется регулировка системы отопления, иначе комфортные условия для отдыха и сна членов семьи обеспечить не удастся.

Необходимость обустройства отопления

Потребность обогревать собственный дом существовала всегда, но способы для достижения данной цели были самыми разными. Не одну сотню лет в России использовались классические русские печи, а чуть позже появились камины. На смену традиционным отопительным конструкциям пришли современные приборы и системы теплоснабжения, которые по качеству и эффективности превосходят своих предшественников.

В настоящее время система отопления представляет собой конструкцию, которая, как правило, состоит из следующих основных элементов:

• нагревательный котел;
• трубопровод;
• отопительные приборы.

Внутри отопительной системы находится теплоноситель. В большинстве случаев для обогрева частных домовладений используют воду, поскольку в случае утечки она с экологической точки зрения не представляет опасности для людей и окружающей среды. Из всех видов жидких теплоносителей именно вода лучше всего накапливает тепло и, остывая, отдает его.

Кроме этого, она хорошо течет и практически мгновенно передвигается внутри элементов системы. Вода всегда имеется в водопроводных трубах и ее в любой момент можно добавить в отопительную конструкцию.

Функционирование системы заключается в передвижении горячего теплоносителя по ней при помощи циркуляционного насоса.

Вода сначала нагревается в котле, а затем распределяется по трубам, из которых поступает в радиаторы.

Способы регулировки системы отопления

Нередко происходит так, что ошибки, допущенные при монтаже системы отопления, можно обнаружить только после запуска оборудования в эксплуатацию. Среди причин возникновения сбоев в теплоснабжении дома значится неправильное определение требуемого количества теплоносителя. Когда жидкости в системе мало, в помещении будет холодно, а если много, воздух перегревается и не переходит в другие комнаты.

Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления выполняется одним из двух методов:

• качественным способом – путем изменения температуры теплоносителя;
• количественным способом – при нем меняют объем жидкости.

Качественная регулировка осуществляется на источнике теплоты, а количественная – непосредственно на отопительной конструкции. До того как приступить к ее выполнению, определяют объем расходуемой жидкости и температуры теплоносителя, используя для этого специальные приборы — водомер и расходомер.

Когда подобных устройств нет, тогда сравнивают фактические величины расхода с расчетными данными.
Чаще всего монтируют двухтрубные системы обогрева, способные обеспечить в доме тепло и комфорт. Также потребуется запорно-регулирующая арматура для отопления.

Работы по регулировке отопления запорной арматурой

На протяжении всего процесса поступающая в систему вода должна иметь постоянную температуру. Регулировку, как правило, производят согласно перепадам температуры при помощи изменения объема подаваемой воды, что зависит от типа отопительной системы и теплового ввода.

Зависят перепады температуры от объема расходуемой воды и эта величина обратно пропорциональна. Таким образом, чтобы увеличить перепад до необходимого значения, следует уменьшить расход теплоносителя. Для этого или прикрывают задвижку, расположенную на вводе, или уменьшают сам расход.

Чем больше проходит воды через обогревательные приборы, тем скорость ее передвижения выше и соответственно теплоноситель меньше остывает. В итоге средняя температура в радиаторе повышается и увеличивается теплоотдача прибора.

После завершения регулировки в тепловом узле, наладке подлежат отдельные стояки конструкции. В случае возникновения проблем ремонт проводят так, чтобы можно было задействовать регулировочные краны для системы отопления на стояках или балансировочные вентили (подробнее: «Регулировочные краны для радиаторов отопления, установка вентиля»).

Один из способов регулировки системы отопления показан на видео:

Когда на отопительных стояках имеются лишь краны, производят только предварительную регулировку. При этом учитывают, что чем ближе расположен стояк к вводу, тем больше следует приоткрыть кран. Это необходимо, чтобы запорная арматура на отопление на самом близком стояке пропускала минимальный объем воды.

Одновременно на стояке, находящемся дальше всего нужно открыть кран, такой как на фото. Сначала проверяют качество прогрева самого дальнего по расположению стояка и заканчивают тем, который находится ближе всего.

Обычно в двухтрубных системах по причине напора перегреваются приборы на верхних этажах. Если этого недостатка нет на нижнем этаже, тогда необходима регулировка радиаторов отопления верхних.

При наличии крана двойной регулировки есть возможность уменьшить проходное сечение (прочитайте: «Как выполняется регулировка батарей отопления – варианты и способы регулирования теплоотдачи радиаторов»). При отсутствии таких кранов регулировка батарей отопления производится при помощи установки дроссельных шайб.

В двухтрубных системах теплоснабжения равномерность прогрева радиаторов будет повышаться при увеличении расхода воды. Важнейший параметр для отопительных конструкций – рабочее давление (прочитайте: «Потери и перепад давления в системе отопления — решаем проблему»). Чтобы его понизить используют регулятор давления в системе отопления, а для повышения – циркуляционные насосы.

Температура теплоносителя при выполнении регулирования прибора не может превышать 50-60 °С. После завершения наладки температуру воды необходимо довести до 90 °С, и проверить еще раз нагреваемость радиаторов при таком температурном режиме. Желательно для регулировки систем отопления обращаться за услугой к специалистам.

Регулировка системы отопления многоквартирного дома и многоэтажного здания

Проектированием системы отопления в многоэтажных, многоквартирных зданиях занимаются специальные проектные организации, которые в своей проектной работе руководствуются такими нормативными документами, как ГОСТы, ОСТЫ, ТУ, СНИПы и санитарно-технические нормы.

Согласно требованиям некоторых из них, температура в жилых помещениях должна быть устойчивой в пределах двадцати-двадцати двух градусов тепла. А относительная влажность воздуха 40-30 %. Только при соблюдении таких параметров можно обеспечить комфортные условия для проживания людей.

В основе проектирования системы отопления и регулировки лежит выбор теплоносителя, который обусловлен рядом факторов, включая такой, как доступность и возможность подключения к нему системы отопления домостроения в районе нахождения объекта.

Виды регулировки систем отопления

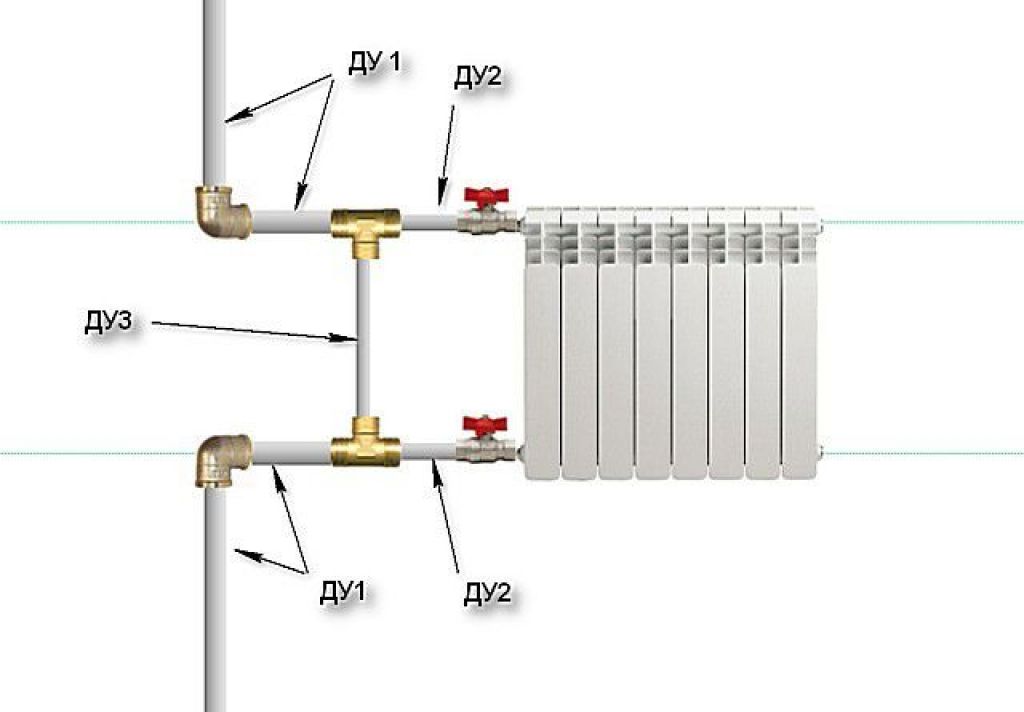

Регулировка системы отопления многоквартирного дома может осуществляться путем использования в системе труб различного диаметра. Как известно, скорость прохождения и давление жидкости и пара в трубопроводе зависят от диаметра отверстия трубы. Это и позволяет осуществлять регулировку давления в системе путём комбинирования труб с различным диаметром друг с другом.

Трубы с диаметром 100 мм обычно ставятся на входе в подвальных помещениях домов.

Это максимальный диаметр труб, используемый в системе отопления. В подъездах для распределения тепла используются трубы диаметром 76-50 мм. Выбор зависит от размеров здания. Монтаж стояков производится из труб диаметром 20 мм. Концевики «лежаков» закрываются шаровыми кранами с диаметром 32 мм, которые устанавливаются обычно на расстоянии 30 см от крайнего стояка.

Однако такая регулировка системы отопления здания не позволяет эффективно выравнивать гибкое давление в системе. Таким образом, температура в жилых помещениях верхних этажей заметно понижается. Поэтому используется гидравлическая система отопления, которая включает в себя циркуляционные вакуумные насосы и автоматические системы регулирования давления.

Их монтаж производится в коллекторе каждого здания. При этом меняется схема разводки теплоносителя по подъездам и этажам.

При этажности домостроения выше двух этажей использование системы с подкачкой для циркуляции воды обязательно. Регулировка системы отопления многоквартирных зданий осуществляется чаще всего вертикальными системами водяного отопления, которые называются однотрубными.





Недостатки однотрубной системы

К недостаткам можно отнести то, что при такой системе невозможно производить учёт расхода тепла в каждой квартире. А, следовательно, произвести индивидуальный расчёт оплаты за фактическое потребление тепловой энергии. К тому же, при такой системе сложно поддерживать температуру воздуха одинаковую во всех жилых помещениях здания.

Именно поэтому используются другие системы поквартирного отопления, которые устроены по-другому и предусматривают установку счётчиков тепловой энергии в каждой квартире.

В настоящее время существуют различные системы поквартирного отопления. Однако пока устраиваются они в многоэтажных зданиях крайне редко. Это связано с рядом причин. В частности, с тем, что такие системы обладают невысокой гидравлической и тепловой устойчивостью.

Чаще всего в многоэтажных, жилых зданиях используется так называемое центральное отопление.

Теплоноситель при таком отоплении поступает к домостроению от городской ТЭЦ.

В последние годы при строительстве новых жилых домов используется автономное отопление. При таком способе индивидуального отопления, котельная устанавливается непосредственно в подвальном или чердачном помещении многоэтажки. В свою очередь системы отопления делятся на открытые и закрытые. Первые предусматривают разделение подачи горячей воды для жильцов на отопление и другие нужды, а в другом — только на отопление.

Требования к регулировке системы отопления

Требования к системам отопления определяются проектной документацией. Регулировка системы отопления многоквартирного дома производится в соответствии с параметрами, определенными этой документацией. Особой сложностью она не обладает. Системы отопления снабжены терморегуляторами на радиаторах, а также теплосчетчиками, балансировочными клапанами как автоматического, так и ручного регулирования.

Регулировка радиаторов отопления не требует использования специального инструмента.

Производится непосредственно жильцами. Все остальные регулировки производятся обслуживающим систему персоналом.



Как отрегулировать температуру водонагревателя

Никто не любит холодный душ. Еще хуже обвариться, когда вы включаете горячую воду. Правильная установка температуры водонагревателя важна не только для вашего здоровья и безопасности, но и для экономии денег на счетах за электроэнергию.

Вот как отрегулировать температуру водонагревателя, чтобы сэкономить деньги и сохранить кожу.

Правильный диапазон температур

Существует ряд причин, по которым ваш водонагреватель должен быть настроен на определенный диапазон температур. Если он установлен слишком низко, ваша горячая вода не только будет казаться теплой, в лучшем случае это также может привести к росту бактерий, которые могут вызвать такие вещи, как болезнь легионеров.

Этого можно избежать, установив водонагреватель на температуру, при которой бактерии Legionella не могут размножаться. Управление по охране труда и здоровья (OSHA) рекомендует устанавливать водонагреватели на температуру не менее 140 градусов по Фаренгейту (60 градусов по Цельсию), чтобы свести к минимуму рост легионеллы и других микроорганизмов.

В то время как вы можете быть склонны просто включить отопление, слишком горячая вода потенциально более опасна, особенно если в доме есть дети. При 150 градусах по Фаренгейту (66 градусов по Цельсию) требуется всего две секунды, чтобы получить ожоги третьей степени. Комиссия по безопасности потребительских товаров (CPSC) рекомендует устанавливать водонагреватель на температуру не более 120 градусов по Фаренгейту (49градусов Цельсия) во избежание ожогов. Не говоря уже о том, что установленный слишком высоко водонагреватель может излишне увеличить ваш счет за электроэнергию.

Конечно, все дома разные. Чем дальше от водонагревателя находится кран, тем больше тепла будет теряться при движении воды, особенно если трубы не изолированы. Это означает, что вам, возможно, придется поднять температуру выше рекомендуемых 120 градусов по Фаренгейту (49 градусов по Цельсию), чтобы компенсировать это.

При настройке температуры руководствуйтесь здравым смыслом для своей семьи и домочадцев. Разумно оставаться в диапазоне от 120 до 140 градусов по Фаренгейту (49до 60 градусов Цельсия). Внесите коррективы, проверьте и повторяйте, пока не найдете идеальную настройку температуры для вашего дома и водонагревателя.

Смотрите это: Загляните в руководство CNET по умной жизни

01:00

Регулировка температуры водонагревателя

Интерфейс для установки температуры водонагревателя зависит от типа и модели. К счастью, большинство типов водонагревателей регулируются аналогичным образом.

Например, большинство современных газовых и электрических водонагревателей имеют термостат за изолированной панелью доступа. Электрические водонагреватели часто имеют два термостата — один вверху, а другой внизу бака. И большинство безбаковых водонагревателей оснащены дисплеем с показаниями температуры и элементами управления для регулировки температуры.

Независимо от типа водонагревателя перед регулировкой необходимо проверить воду. Включите воду в ванной или кухонной раковине и дайте ей течь, пока она не станет полностью горячей. Затем подержите термометр под водой, чтобы получить точные показания.

Tankless

Регулировка безбакового водонагревателя очень похожа на настройку термостата кондиционера. Используйте цифровую панель управления для регулировки температуры вверх и вниз по мере необходимости.

Газовые или электрические водонагреватели

Некоторые газовые водонагреватели имеют шкалу в нижней части устройства, которую можно просто отрегулировать, повернув ее – никаких инструментов не требуется. Тем не менее, большинство новых резервуарных водонагревателей (газовых или электрических) немного сложнее, но это все равно легко и займет всего пару минут.

• Начните с отключения питания водонагревателя автоматическим выключателем.
• Найдите панель доступа к термостату(ам) и с помощью отвертки снимите панель.
• Снимите изоляцию.
• Используйте отвертку с плоской головкой, чтобы отрегулировать термостат вверх или вниз.
  • Если ваш водонагреватель имеет два термостата, отрегулируйте оба на одинаковую величину. Верхний термостат должен быть на несколько градусов выше нижнего.
• Замените изоляцию и переустановите панель доступа.
• Восстановить питание водонагревателя.
• Для газовых водонагревателей может потребоваться повторное зажигание контрольной лампы.


После регулировки подождите не менее трех часов, прежде чем снова проверить температуру воды. Возможно, вам придется внести дополнительные коррективы, чтобы получить правильную температуру.

Если вы подняли температуру, но холодный душ все еще ощущается, возможно, ваш водонагреватель нуждается в обслуживании или даже замене.

Ваш дом энергоэффективен? Вот 5 способов узнать .

CNET’s Руководство по умной жизни — это место, где можно найти советы, рекомендации и руководства, которые сделают вашу жизнь умнее.

Как отрегулировать предупредитель тепла термостата

Простое решение, когда термостаты не работают должным образом

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.12.22

Уильям Эндрю / Getty Images

В этой статье

• Назначение предохранителя тепла

• Безопасность

• Инструкции

• Вызов специалиста

• Часто задаваемые вопросы

Обзор проекта

Предотвращатель тепла расположен прямо под крышкой старого термостата. Более новые цифровые термостаты не имеют предупредителей тепла, но в более старых моделях этот важный компонент поддерживает в вашем доме оптимальную температуру холодными зимними ночами. Возможно, вам никогда не понадобится настраивать параметры предупредителя тепла. Тем не менее, если вы обнаружите, что ваш термостат не работает должным образом, это может быть проблемой. Настройка параметров занимает всего несколько минут (описано в наших шагах ниже). Но если исправление не поможет, ваш термодатчик может сгореть, и вам придется искать новый термостат.

Что такое предвестник жары?

Предохранитель тепла состоит из небольшого диска, прикрепленного к биметаллической катушке термостата. Диск имеет тонкую проволоку на своей поверхности и регулируемый рычаг, который касается проволоки. Положение рычага определяет электрическое сопротивление провода, которое, в свою очередь, влияет на то, насколько сильно нагревается провод. По мере того, как проволока нагревается, она нагревает биметаллическую спираль, которая, в свою очередь, рано выключает газовые горелки в соответствии с настройкой предохранителя тепла.

Функция предупредителя тепла заключается в точной настройке точки, в которой термостат выключает горелки печи. В идеале он выключает горелки печи за короткое время до того, как в помещении будет достигнута желаемая температура. Это должно компенсировать тот факт, что печи продолжают производить и распределять тепло в течение короткого времени, пока теплообменник не остынет. Если отключение произведено правильно по времени, температура в помещении достигает желаемой температуры вскоре после отключения горелок.

Почему так важен антиципатор тепла

Когда предупредитель тепла в вашем термостате не отрегулирован, это может привести к «короткому циклу» печи (частое включение и выключение) или к превышению или никогда не достижению желаемой настройки нагрева термостата. К счастью, эту проблему часто легко исправить, отрегулировав предупредитель тепла.

Вопросы безопасности

Хотя вы не будете напрямую касаться проводов под напряжением во время этого процесса, всегда полезно отключить электропитание на главном щите питания (коробке выключателя) перед выполнением любой задачи, связанной с электричеством. Если вы не знаете, какой именно выключатель отключает питание вашего термостата и системы отопления, вы можете выключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Уровень торпеды
• Отвертка

Материалы

• Замена термостата (при необходимости)

Как отрегулировать предупредитель тепла термостата

1. Осмотрите термостат

   Снимите крышку термостата. Используя торпедный уровень, убедитесь, что корпус термостата ровно стоит на стене. В противном случае ртутный выключатель термостата не будет работать должным образом.

   У большинства монтажных пластин термостата есть выравнивающие кронштейны, или на верхней части пластины есть плоская поверхность, на которую можно установить уровень.

   Регулировку можно выполнить довольно легко, ослабив крепежные винты, повернув корпус термостата в желаемое положение, а затем снова затянув крепежные винты, когда ваш уровень покажет, что он выровнен.

2. Найдите антиципатор тепла

   Найдите маленький диск с калибровочными метками, расположенный в центре термостата. На нем, вероятно, будет напечатано слово «БОЛЬШЕ» или «БОЛЬШИЕ ЦИКЛЫ». Он также будет иметь рычаг и индикатор калибровочных меток. Это плечо рычага регулировки предупредителя тепла. (Для некоторых термостатов маркировка находится на кронштейне рядом с регулировочным рычагом.)

   Стоимость дома

3. Регулировка предупредителя тепла

   Если печь включается и выключается слишком часто, переместите рычаг регулировки антиципатора тепла ближе к настройке «ДОЛЬШЕ» на одну калибровочную метку.

   Если печь превышает или никогда не достигает желаемой установленной температуры, переместите регулировочный рычаг от положения «ДОЛЬШЕ» на одну калибровочную метку.

4. Проверка термостата

   После того, как соответствующая регулировка сделана, дайте печи поработать и температуре стабилизироваться в течение двух-трех часов. При необходимости повторяйте описанную выше процедуру до тех пор, пока термостат не заработает должным образом.

   Если проблема не устранена, и вы не можете решить проблему с помощью этих шагов, вам может потребоваться заменить термостат.

Когда следует обратиться к специалисту

Если вы несколько раз настраиваете антиципатор тепла, но по-прежнему не можете настроить механический термостат для правильного времени отключения, вы можете подумать об установке нового электронного термостата. Электронные термостаты настолько точны, что нет необходимости в антиципаторе тепла. Лучше всего то, что большинство электронных термостатов имеют программируемые элементы управления, которые позволяют вам предварительно установить комнатную температуру для удобной и энергосберегающей работы.

Хотя вы, вероятно, можете сами заменить свой старый термостат на новую электронную версию, если вас не устраивают подобные проекты, лучше вызвать электрика. Кроме того, если вы решите использовать более продвинутый термостат, например, с подключением к WiFi, подключение может быть более сложным, чем с более простой моделью, и профессиональная установка может быть просто разумным шагом.
