Теплонадзор » Расчет стен – теплозащита, утепление, температура и точка росы

Эта публикация не совсем про тепловидение в строительстве, скорее, совсем не про тепловидение. Сегодня я хочу рассказать о расчете теплового и влажностного режима наружных ограждающих конструкций. Задача такая часто возникает при тепловизионном обследовании зданий, оценке проектного уровня теплозащиты, разработке мероприятий по утеплению конструкций.

Тепловизор показывает нам только температуры поверхностей. Что происходит внутри, как распределяется температура по толщине конструкции неразрушающим методом не определить. Кроме температуры важным показателем является положение плоскости возможной конденсации влаги в конструкции, иными словами, положение точки росы. Будет конструкция сухой или с конденсатом зависит от положения точки росы. Это зависит от множества факторов, среди которых толщина и материалы всех слоев, температура и влажность в помещении, температура и влажность снаружи.

Исходные данные для расчета приведены в приложении Д «Расчетные теплотехнические показатели строительных материалов и изделий». Данные для расчета также можно взять из актуализированной версии СП 50.13330.2012. Внимание! Во многих программах использованы климатические данные СНиП 23-01-99, который заменен на СП 131.13330.2012.

СП 23-101-2004 СП 50.13330.2012

Существует ряд программ, которые позволяют автоматизировать расчет теплового и влажностного режимов ограждающих конструкций. Ниже я даю ссылки на бесплатные инструменты расчета.

ТЕПЛОРАСЧЕТ ссылка: http://теплорасчет.рф, или немецкий: http://www.u-wert.net

ATLAS SALTA ссылка: http://www.atlasrus.spb.ru

Теплотехнический калькулятор ссылка: http://www.smartcalc.ru/thermocalc

Огромная просьба, пожелания и вопросы о работе программ отправлять на сайты указанных программ. Там есть поддержка, форум, вам ответят. Внимание! Teplonadzor.ru никакого отношения к программам не имеет, ответственности за использование программ и их результатов не несет.

Расчет точки росы онлайн калькулятор — Дом своими руками

Расчет точки росы online калькулятор

1. Итак, сначала работы вы обязаны определить среднюю и небольшую температуру и относительную влажность зимы региона, в котором предполагается строить здание.

2. Дальше необходимо подобрать слой за слоем составляющие конструкции ограждения начиная внутри строения, заканчивая внешней фасадной отделкой/кровли. В нашей базе данных есть самые главные и популярные материалы, используемые в строительстве, зато вы можете также редактировать данный список.

3. После завершения ввода данных их нербходимо проверить, чтобы не было слоев с нулевой или отрицательной толщиной и нажать кнопку «Расчет».

4. Результаты: черный график отображает понижение (увеличение) температуры втутри конструкции ограждения. Синий — температура точки росы. Если температура в каком либо слое опустится до точки росы — пар конденсируется, что отрицательно оказывает влияние на тепло-эффективность и долговечность конструкции. Зоны выпадения конденсата, если они есть, также обозначены голубым цветом.

5. Замечательный вариант — это когда температура внутреннего слоя равна или стремится к температуре воздуха изнутри, а температура последнего слоя на фасаде строения равна или практически равна температуре воздуха с улицы. График понижения (увеличения) температуры обязан иметь гладкую форму т.е температура должна уменьшаться без скачков. Зон появления конденсата не должно быть ни при средней температуры зимы и нежелательны при пико-невысоких температурах.
6. Чтобы достигнуть эффективности близкой к образцовой, располагайте слои с увеличивающейся паропрозрачностью от внутненнего слоя к наружному.

7. Значение теплоэфективности выражено в ватах на метр квадратный внутренней площади на один градус разницы внешней и внутренней температур. Это означает, что помножив данное значение на внутреннюю площадь конструкции ограждения и помножив на температурную разницу внешней и внутренней в градусах Цельсия, получаем мощность радиатора, которую требуется обеспечить для поддерживания введенной внутренней температуры.

8. Посчитайте теплопотери через стены, потолк, пол и чердачный этаж при помощи такой программы бесплатно. Не забывайте добавить потери тепла сквозь двери и окна (данные берите у изготовителя) и также венитиляцию. Применяйте средние температуры у вас в регионе каждые месяцы за ежемесячно сезона отопления.

Точка росы. расчет, обозначение

Точка росы

Причина №1. Большая паропрозрачность слоев внутри конструкции разрешают создать высокое давление водянных паров в прохладных и холодных слоях конструкции, что, как я уже писал, приводит к очень высокой конденсации.

Решение проблемы точки росы

Прибавьте слабо проницаемых слоев изнутри (пароизолцию) и/или прибавьте вент просвет с наружной стороны. Данная мера даст возможность сдержать поток паров воды сквозь стены. Однако не стоит перестараться т.к закрытые пары изнутри комнаты будут копиться и это может привести к ухудшении качества воздуха изнутри помещений.

Если эксплуатационного условия строения особенно жёсткие (-20 и ниже), то необходимо посмотреть на возможность принудительного поступления в пространство помещения подогретого воздуха при помощи теплообменных аппаратов или нагревателей. Это даст возможность задействовать герметичные пароизоляционные материалы без риска повредить климат в доме.

Как делается расчет потерь тепла?

Расчет потерь тепла определяется на основании температуры внутреннего воздуха, температуры поверхности внутри конструкции ограждения и температуры воздуха с улицы.

Температура изнутри стен меняется линейно. Наклонный угол графика зависит от значения термического сопротивления материала в самых разнообразных его слоях.

Среднее значение сопротивления передачи тепла изнутри строения принимаем Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108

Термическое сопротивление других слоев Re отвечает температурному перепаду между внутренней плоскостью стены и воздухом с улицы. (Т плоскости стены — T за границами строения ) dTe.

После по следующей формуле:

Ri / dTi = Re / dTe

Re = Ri * dTe / dTi

Общее тепловое сопротивление R = Re + Ri

R = Ri (1 + dTe / dTi)

И, напоследок, значение потерь тепла

Температура в помещении: 20 ° C
на стену: 18 ° C
температура воздуха: -10 ° C

dТ = 2 ° C
DTE = 28 ° C
Ri = 0,13 м2 К / Вт

dТi = 2 ° C
dTe = 28 ° C
Ri = 0,13 м2 К / Вт
R = R (1 + dTe / dТi) = 1,95 м2 К / Вт

ТП = 0,5 Вт / м2 K

Помимо потерь тепла отображаются зоны потенциальной конденсации .

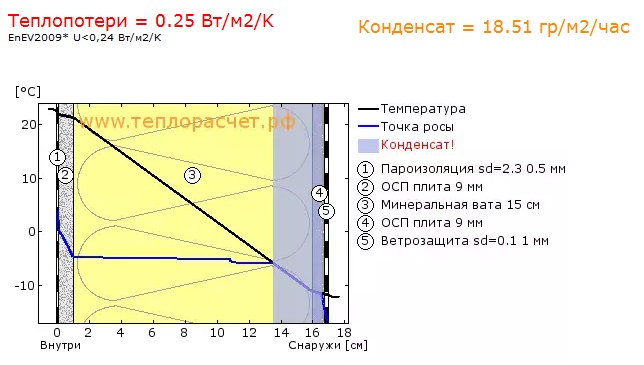

Черный график демонстрирует падение/увеличение температуры изнутри конструкции ограждения в градусах.

Синий график — температура точки росы. Если этот график граничит с графиком температуры, то эти зоны называются зонами потенциальной конденсации (помечены голубым). Если во всех точках графика температура точки росы меньше температуры материала, то конденсата/росы не будет.

Расчет точки росы online калькулятор

Калькулятор «ТеплоРасчет.рф» точки росы считается приватным проектом и не зависит от больших игроков сферы строительства.
Любые пожертвования (независимо от суммы) сберегут этот сайт в дальнейшем. Благодарю!

Прямо:
Вебмани: R408361100457
Yandex наличные средства: 410011049136440
Альфа-клик: 40817810609770002454

Автор: Анатолий
Прекрасная программа! Однако есть недочеты: Как добавить больше 6-ти слоев? Небольшая кнопка «расчет». Долго её искал

Автор: Макс
Благодарю. Замечательный сервис!!

Автор: Дмитрий
Где и как можно скачать данную ПО? Погрешность расчета какая? Соответственно с какой НТД эта ПО расчитывает? Прошу отправить, если есть на адрес [email protected]

Автор: ТОварищи! Выручайте- у меня дипломник горит
Горит Дипломная в Бауманском по теплорасчетам. Помогите. Дайте воспользоваться ПО? Магарыч с меня!

Автор: Константин
Благодарю! Расчет, тот, что искал. Но кнопка «Расчет» на самом деле плохо расположена.

Автор: Админ
Убрал кнопку расчет по просьбам трудящихся

Автор: Сергей
Большое благодарю за ваши усилия, программа сильно помогла!

Автор: Дмитрий
Программа очень понравилась.Можно экспериментировать и достигнуть того что необходимо.

Автор: Максим
из-за чего то при задании 100% влаги с наружной стороны или в середине помещения точка росы там (где задаем 100%) на пару градусов ниже, хотя должна совпадать.

Автор: Алексей
благодарю, попробывал расчитать Сэндвич-панель(ОСП12м+пенополистирол150мм+ОСП12мм, пишет конденсат. Хм. Очень удивительно, ведь все уверяют, что в СИП конденсата не может быть, и я не понимаю, откуда взяться он может если изнутри пенополистирола нет воздуха с водяными парами. Подскажите. Благодарю. alexeysodru

Автор: Админ
Алексей, в Вашей конструкции (Сэндвич-панель) кол-во конденсата в границах возможного. Создатели сайта не зависят от изготовителей материалов для строительства, благодаря этому нам нет смысла занижать или завышать свойства индивидуальных решений. Только доктрина, и ничего личного. Благодарю

Автор: Евгений (keber)
Взялся было за написание программы расчета параметров конструкций ограждения в настоящих условиях с учетом динамики изменения внешних условий и перемен теплоемкости, влагоемкости, сопротивления тепла и влагосопротивления слоев, Но! наткнулся на Ваше открытие. Благодарю. Упростилась задача аппониров

Автор: Админ
Если решить Вашу задачу,Евгений, то это будет что-то очень отдаленное от реальности. Пожалуйста. Открытие не мое, я лишь совместил информацию ГОСТ 8.524-85 и DIN 4108 вместе и вывел на экран. Аналогичный сервис уже есть в Германии, но предусматривает лишь данные DIN 4108. Удачи

Автор: Артур
Прекрасная прога. А как выполнить больше 6 элементов стены?

Автор: Евгений
Хочется иметь шанс добавить строку сверху или вставить, что бы не перебивать слои, если забыл какой-либо слой сначала или внутри.

Автор: Андрей
Сайт замечательный. Но расчет с прослойкой воздуха выполняется нетактично. R замкнутых прослоек воздуха нормирована СНиПом и зависит от ширины прослойки. А у вас данные цифры считаются совсем по иному. К примеру http://ТеплоРасчет.рф/?rid=20110829132510AKijwqg R подобного варианта у вас выходит 3,8 м2К/В

Автор: Андрей
Программа нужная с хорошим интерфейсом. Очень не хватает безопасных материалов на основе деревянных отходов, типа деревобетон, фибролит, арболит.

Автор: Женя
Красота. Только стала часто подвисать, по всей видимости становиться чрезмерно востребован расчет.

Автор: Алла
Нравится программка, но хочется большего, к примеру, более 6 слоев пирога, в данном случае большая правдивость и наглядность будет и в конечном итоге многие «хотелки» отпадут

Автор: Админ
Отвечаю всем сразу: Нынче установлено ограничение в 6 слоев программы потерь тепла. В скором времени это ограничение будет снято, но исключительно неизменным гостям нашего форума. Регистрируйтесь, общайтесь у нас на форуме, который не перегружен маркетинговой информацией.

Автор: Игорь
Скажите, в материал добавить можно поризованную керамику, особенно много выстраивается, хочется сосчитать сопротивление. Заблаговременно благодарю!

Автор: Дима
Где тёплая керамика?

Автор: вова
Хотелось чтобы в расчете оказались и инновационные материалы:ТСМ керамика,керамоизол,термошилд. Надеюсь и используемость программы возрастет!

Автор: Valery2306
Исправьте единицы измерения теплоемкости с (Дж/кг/К)на (Дж/кг*К)

Автор: Valery2306
И также теплопроводимости с (Вт/m/K) на (Вт/m*K)

Автор: Александр
Великолепный сайт! Просчитав ограждающие собственного дома заметны ошибки допущенные при утеплении. Выходит при использовании пенополистирола всегда будет конденсат.Не понимаю, почему его предлагают для стен из кирпича. Мой случай http://ТеплоРасчет.рф/?rid=20111105115559cFizoun

Автор: Админ
Благодарю, Александр! Что же касается Вашей стены, то конденсат в границах возможного, так что не нужно боятся. Достаточная система вентиляции решит данные проблемы и для средней температуры зимы -20 град. Это крайний север?

Автор: Фёдор
Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку «Мишка» ( Утеплительная смесь для штукатурки «Мишка» ) удалена маркетинговая ссылка И если несложно солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и не д

Автор: Фёдор
Большое благодарю. Необходимая вещь. Рад поблагодарить. Жаль что указан единственный способ — Вебмани: R408361100457. я пользуюсь яндекскошельком. И ещё, все таки мало готовых материалов. Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку мишка, солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и дешовый дом, а расчитать и выбрать ма

Автор: Победит
Очень бы хотелось видеть среди материалов ячеистое стекло (блочное и гранулированное), легкий керамзитобетон (плотностью не больше 300), пенополиэтилен, вермикулитобетон и перлитовый песок. Они уже очень популярны среди продвинутых рабочих. Заблаговременно благодарю.

Автор: вова
Вопрос к создателям программы:при параметрах стены:Композиционный материал из бетона и стали 200мм Минвата 100мм Прослойка воздуха 100мм Кирпич 120 влажность 35/50 Конденсат отсутствует. Если сменить ЖБ на пенобетонный блок конденсат рождается.Подскажите почему,напишите ответ пожалуйста.

Автор: Админ
Благодарю за вопрос, Вова! Взгляните параметры паропрозрачности пенобетонов и бетонов и найдёте ответ. Бетон лучше сдерживает пар перегретый, а что успевает проникнуть — испаряется. Для пенобетонов необходимо применять пароизоляционные материалы изнутри, чтобы достигнуть того же эффекта. Удачи!

Автор: вова
Моя Вам признательность за объяснения!О паропрозрачности информацией не обладал.

Автор: Андрей
Добрый день, не могу связаться почтой, ссылка выкидывает на козявки. У меня предложение вопрос. Хочу встроить теплорасчет рф к себе на сайт. Чем могу Вас вызвать интерес?

Автор: Азимхан
нужно добавить разновидности материалов.Керамзитовая подсыпка.Замазка глиняной

Автор: Alehandrovich
Большое благодарю! Программа просто открыла глаза! К слову очень напрасно убрали кнопку расчета. Когда добавляешь слои и вводишь толщину материала программа каждый раз пересчитывает все. Например необходима толщина 10см. Вбиваешь 1 идёт расчет, добавляешь 0 снова перерасчет. Отсюда и нагрузка на сервер. Ещё правдивое слово непонятно как можно поддержать сайт! И рекламы мало 🙂

Автор: Зоир
Молодцы! Прекрасно! Никак руки не доходили до расчетов ручным способом. Результат получил за 5 секунд и никаких формул. Большое благодарю создателям. Желаю всего лучшего.

Автор: DrNobell
Программа просто замечательная!!Есть просьба добавить изменение показателей при ветрах (выдувает тепло или очень высокое охлаждение стен ,крыши,полов)как во время зимы так и в летнюю пору.Потому как влага недруг материалов можно ли добавить долговечность конструкции при получившейся влаги (или же просто когда постройка развалится).И добавте материалов нового поколения глину,бетон на пластиковой арматуре,плоский асбоцементный лист,а если возможно целые системы ( каркасник ,несьемная опалубка и т. д.). Заблаговременно благодарю автору . 19.01.12

Автор: Алексей
Было бы вообще отлично если расширить кол-во рассчитываемых слоев. А так большое благодарю авторам, все весьма просто и ясно !

Автор: Артур
Огромнейшее благодарю авторам программы. Все понятно и ясно. довольно удобно ставить опыты и выбирать правильные материалы. Только одна пожелание авторам. Вы могли бы добавить подобный материал как стеновой камень. У нас на Ставрополье он востребован. Или подскажите какой из материалов , который есть в вашей программе близок к строительному блоку. Благодарю большой еще раз за программу!

Автор: Рая
Собираемся дом строить по технологии Скандитек(с наружной стороны брус 7, каркас с теплоизоляцией эковатой 14,5, обшивка внутри 2).Демонстрирует конденсат((((( И что сейчас?!(((

Автор: Админ
Рая, прочтите тему про утепление внутри тут. Там, хотя и про подвалы, но кое что будет понятно. Ну и имейте в виду, что утепляют в 99% с наружной стороны, а не внутри

Автор: Константин
Программа понравилась. Однако не необходима для просчета в условиях позитивных температур (обратная диффузия). И еще, на iPad нереально добавить первую строку в другом выпадающем меню подбора материала. К примеру, выбираем «Пленка» потом пытаемся подобрать «фольга из алюминия», не подбирается.. Вторая строка и дальнейшие хорошо.

Автор: кира
А давление паров воды по сечению кирпича калькулятор показать может? И кто это подобная, паропрозрачность? и в каких лаптях она меряется? и как её узнать для определенного кирпича? В ТУ на кирпич подобного параметра нет, есть устойчивость к морозам.

Автор: Кира
А нестационарные процессы типа дымоотвода печи периодического действия Ваша программа не берёт?

Автор: Елена
Я из Белоруси благодарю большое за программу, довольно удобно, а ее можно скачать для последующего пользования? Я теплотехник.

Автор: Тихон
Храни Вас Джа, просто спасли в сложной ситуации!

Автор: Света
Большое благодарю. все просто и комфортно! т.к. строю дом сама, сильно помогли ваши расчеты. Приятно понимать, что еще есть реальные энтузиасты, готовые помочь не за копейку, хотя с радостью пожертвую! подскажите плиз — мы выстроили 1-й этаж из пенополистиролбетона,какую позицию лучше подставить для более похожего на реалии расчета. Заблаговременно благодарю!

Автор: Роман
Большое благодарю,собрался дом строить и все не могу решить из чего лучше по соотношению качество-цена. И вот нечаянно отыскал ваш сайт. Все проблемы приняли решение в миг!

Автор: сергей
интересно можно ли при помощи вашей программы высчитать точку росы для стен из шлака

Автор: Сергей
Большое благодарю за Ваш труд.

Автор: Михаил
Расчет прекрасен, однако не хватает все же инновационных материалов типа блока из ячеистого бетона. Информацию по ним скорее всего получите из новых СНиП и ДБН.

Автор: Алекс
Благодарю большое за программу, прекрасная визуализация и простота применения! Один вопрос: в категории «бетоны» есть «пенобетонный блок 1,3 W/mk». Что это за материал? Это простой газосиликат или пенобетонный блок плотностью 400 или 500?

Автор: Алексей
Здравствуйте! Большое благодарю за подобный инструмент! У меня вопрос. Купил коробку по Киевом с вот этими стенами http://ТеплоРасчет.рф/?rid=20120809194726Hiykoom. Как можно поправить ситуацию?

Автор: Виктор
Хороший расчет практичный ! Может кто поможет : Мансардный тёплый этаж — профнастиловая кровля сделан по традиционной схеме: Внутри: 1. ГКЛ 2. Слой воздуха (по доскам крепящим пенополистирол) 3. пароизоляция 3. пенополистирол 15 см 4. ветрозащита 5. каркасная рама непрерывная 6. слой воздуха (вентилируемый контур) 5см 7. по каркасу профильный лист. теплорасчет демонстрирует, что будет мощный конденсат, значит весь вентилируемый контур просто замерзнет ? http://ТеплоРасчет.рф/?rid=20120815162038A

Автор: александра
благодарю большое за вашу программу. Я абсолютно не строитель, достался в наследие дом старой постройки из «дикого» камня, добываемого у нас в Донбассе в карьерах. Пробовала при помощи вашей программы выбрать различные варианты стенового утепления, не все, правда, выходит, но хоть что-нибудь. Я пенсионерка, нанимать профессионалов нет средств. Да и «профессионалы» не все грамотные, не факт, что сделают все по правилам. Еще раз большое Вам благодарю.

Автор: Андрей
Большое благодарю за Вашу работу! Очень практичный ресурс. Однако, не нашёл в перечне материалов пустотных блоков керамзитобетона(КББ) — материал достаточно популярный. У меня стены как раз из них. Как правильно выполнить расчёт в моём случае?

Теплотехнический расчет. Часть 2. Точка Росы.

Навигация по записям

Точка Росы. Онлайн Калькулятор.

Точка росы (ТР) — это температура (T), до которой должен охладиться воздух, когда пар достигает состояния насыщения и конденсируется в воду. При этом на холодных поверхностях выпадает роса (конденсат), а в воздухе образуется туман.

Простейший пример — кипящая кастрюля с водой на плите. В данном случае температура ее крышки и является температурой точки росы.

Зачастую жители квартир и коттеджей сталкиваются с проблемой выпадения конденсата на поверхности стеклопакетов. А при определенных обстоятельствах конденсат может образовываться и на стенах жилых помещений (так же возможно появление плесени на стенах). Причиной этим и подобным явлениям является падение температуры конструкции до температуры точки росы. Что в свою очередь является следствием таких характеристик как влажность и температура на объекте (атмосферное давление в данном случае мы не учитываем).

Рассмотрим на примере изменение температуры точки росы при постоянной температуре внутри помещения 18 °С. Влажность будет меняться от 30% — 100%.

Ниже представлена температура (Точка Росы), при которой (ниже которой) на поверхности конструкций будет выпадать конденсат

30% — 0,2°С

50% — 7,4 °С

70% — 12,4 °С

90% — 16,3 °С

100% — 18 °С

Как мы видим температура ТР очень сильно зависит от влажностных показателей. При всем этом конденсат будет образовываться не только на поверхности внутренних стен, но и на поверхности наружных, а также внутри стен. Что непременно приведет к появлению грибка и плесени внутри конструкций — а это в разы сокращает срок их службы. Чем ближе ТР к поверхности внутренней стены — тем мокрее внешняя ее часть. Из чего следует вывод — плесень и влага на поверхности стены — это лишь вершина айсберга.

Найти Точку Росы поможет Тепловизионное Обследование! Тепловизионный снимок дает полную картину температурных показателей на поверхности конструкции.

Тепловизионная съемка — уникальный метод обнаружения потенциальных мест образования Точки Росы.

_______________________________________________________________________________

Онлайн Калькулятор Температуры Точки Росы

Таблица температур Точки Росы

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды.

Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными. Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности. Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости. К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

температура воздуха на улице
температура воздуха внутри помещения

отдельно толщина каждого слоя стены
коэффициент теплового сопротивления материалов, из которых возведены стены дома
точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель – Тр ( точка росы)

Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

Простой пример:

Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%, комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене. Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих калькуляторов отличаются и насколько точны расчеты неизвестно.

онлайн калькулятор для определения точки росы

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

тепловизор для точки росы

Вред точки росы для стен дома

Мы разобрались, что точка росы может располагаться в трех разных участках стены:

в наружном утеплителе стены
в стене, ближе к наружной части
в стене, ближе внутренней части

В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены. Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в стене дома, ближе к внутренней поверхности

Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

Насыщенная влажностью кладка начинает выделять на внутренней стене, в доме жидкость в виде капель воды.
Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
Понижается общая температура тепла в доме.

плесень на стене внутри дома

Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Онлайн-калькулятор толщины утеплителя

1	2	3	4
Выберите материал стены (пола, потолка):	ЖелезобетонБетон с каменным щебнем или гравиемБетон с кирпичным щебнемБетон ячеистый(газобетон, пенобетон)Бетон газозолобетонГлиняный кирпич на тяжелом раствореГлиняный кирпич на легком раствореСиликатный кирпич на тяжелом раствореПористый кирпич на легком раствореСосна и ель поперек волоконСосна и ель вдоль волоконФибролит цементныйАсбестоцементные плитки и листыСталь строительнаяАлюминий	Толщина стены (пола, потолка):	мм
Выберите отделочный материал:	… Сосна и ель поперек волоконСосна и ель вдоль волоконДуб поперек волоконДуб вдоль волоконФибролит цементный Фанера клеенаяГипсокартон(ГКЛ)Листы древесноволокнистые(сухая штукатурка)ДВППанели ПВХСэндвич-панели ПВХПлиты пробковыеМрамор, гранит, базальтПесчаники и кварцитыИзвестнякиИзвестняк-ракушечникЦементно-песчаный растворИзвестково-песчаный растворШтукатурка изв. по драни на наруж.поверхностиТо же на внутренней поверхностиЛинолеумКартон плотныйТо жеРелинРубероид пергамин, тольСтекло оконное	Толщина материала:	мм
Выберите пароизоляционный материал:	… Фольгированный Изолон/ПенофолНефольгированный Изолон / ПенофолСэндвич-панели ПВХРубероид пергамин, толь	Толщина материала:	мм
Выберите замкнутую воздушную прослойку:	… НА СТЕНЕ И ПОТОЛКЕ, толщина δ:——————————————-δ=10 мм (без фольги)δ=10 мм + слой Al фольгиδ=20 — 50 мм (без фольги)δ=20 — 50 мм + слой Al фольгиδ=100 мм (без фольги)δ=100 мм + слой Al фольгиδ=150 мм и более (без фольги)δ=150 мм и более + слой Al фольги——————————————-НА ПОЛУ, толщина δ:——————————————-δ=10 мм (без фольги)δ=10 мм + слой Al фольгиδ=20 мм (без фольги)δ=20 мм + слой Al фольгиδ=30 мм (без фольги)δ=30 мм + слой Al фольгиδ=50 мм (без фольги)δ=50 мм + слой Al фольгиδ=100 мм (без фольги)δ=100 мм + слой Al фольгиδ=150 мм и более (без фольги)δ=150 мм и более + слой Al фольги
Выберите Ваш регион проживания:	… АрхангельскАстраханьАнадырьБарнаулБелгородБлаговещенскВеликий НовгородВладивостокВладикавказВладимирВолгоградВологдаВоронежЕкатеринбургИвановоИркутскКазаньКалининградКалугаКировКостромаКраснодарКрасноярскКурскЛипецкМагаданМоскваМосковская обл,ДмитровМосковская обл,КашираМурманскНижний НовгородНовосибирскОмскОренбургОрелПензаПетрозаводскПетропавловск КамчатскийПсковРостов на ДонуРязаньСамараСанкт-ПетербургСаранскСаратовСтавропольСмоленскТамбовТверьТулаТюменьУльяновскУфаХабаровскХанты-МансийскЧелябинскЧитаЭлистаЮжно-СахалинскЯкутскЯрославль
Выберите утеплитель или заменяющий его материал:	УТЕПЛИТЕЛИ:——————————————-Пенопласт ПСБ-С35Пенопласт ПСБ-С25Пеноплэкс 35Экструдированные: Экстрол / ТехноплэксМинвата на битумной связкеТо жеМинвата на синтетической связкеМинватаВата стекляннаяГазостекло или пеностеклоЭковатаМинвата, базальтовая, ИзолБазальтовая плитаПробка——————————————-ЗАСЫПКИ ТЕПЛОИЗОЛЯЦИОННЫЕ:——————————————-КерамзитШлак доменный гранулированный——————————————-ОРГАНИЧЕСКИЕ ВОЛОКНИСТЫЕ материалы:——————————————-Соломит и плиты страмитКамышитВойлок строительныйПакляТорфоизоляционные плиты——————————————-РУЛОННЫЕ материалы:——————————————-ЛинолеумКартон плотныйРубероид пергамин, толь——————————————-ДЕРЕВО:——————————————-Сосна и ель поперек волоконДуб поперек волоконОпилки древесныеФибролит цементныйФанера клеенаяЛисты древесноволокнистые(сухая штукатурка)Плиты древесноволокнистыеПлиты пробковые——————————————-ДРУГИЕ материалы:——————————————-Газобетон, пенобетонГазозолобетонПористый кирпич на легком раствореАсбестоцементные теплоизоляционные плитыАсфальтобетонПлиты гипсовые с органическими наполнителямиПеногипс и газогипсЛисты гипсовые обшивочные(сухая штукатурка)Смазка глино-песчанаяСмазка глино-соломеннаяСмазка глино-опилочнаяСнег свежевыпавший
Выберите ориентацию ограждения по сторонам света:	северная, северо-восточная, северо-западная, восточная юго-восточная и западнаяюжная и юго-западная

Требуемая толщина утеплителя — не менее		0

что это такое в строительстве, калькулятор и таблица, температура и определение, расчет в стене

Точка росы – температура, при которой выпадает конденсат, а именно, влага из воздуха превращается в водуТочка росы – это условная температура, при которой накопившийся водяной пар начинает конденсироваться. Точка с такой температурой размещается в определенном месте, в частности: на стене снаружи, в толщине стены, на стене именно внутри. В зависимости от самого нахождения точки росы, которая может быть дальше или ближе по самой толщине стены к внутреннему площадному помещению, стена может быть мокрая или сухая. Точка росы, зависит от влажности и температурного потока воздуха внутри помещения. Чем ниже влажность внутри помещения, тем точка росы меньше температуры воздуха внутри самого помещения. Грамотно определить точку росы в непосредственно стене может совершенно каждый и для этого совершенно не обязательно обладать и владеть какими-либо специальными знаниями и навыками, так как сделать это вполне можно самостоятельно.

Что такое точка росы

Одной из наиболее значительных проблем в процессе проведения проектирования и строительства дома является защита зданий от потери тепла и соответственно, теплоизоляция важных ограждающих конструкций. Очень важно знать, что такое точка росы и как правильно произвести расчет этого показателя. Определение точного значения и нахождения точки росы, от которой во многом зависит конструктивные решения проектирования стен и покрытий, является важным вопросом при проведении расчета тепловой защиты.

Точка росы может перемещаться в стене по ее толще в случае изменения температуры снаружи и внутри помещения.

Если внутри помещения температура остается стабильной, а на улице она снижается, то показатель точки росы передвинется по внешней толщине стены ближе к помещению.

Точка росы

При проведении расчетов точки росы для определенного помещения, важно сделать расчет для:

Наибольшего значения показателей температуры и влажности;
Среднего значения;
Наименьшего значения.

Температура предмета, на котором будет образовываться конденсат, зависит от двух показателей, а именно окружающей температуры воздуха, а также его влажности. Например, если внутри комнаты температура составляет 20 ^оС, а влажность 50%, то температурный показатель точки росы будет составлять примерно 13 ^оС. Именно поэтому, если в помещении будет находиться предмет с такой температурой или меньше, то на нем возникае конденсат. Если же на улице холодно, то внутри стены будет образовываться конденсация пара и наблюдается увлажнение. Если неправильно рассчитать точку росы, то постоянное образование конденсата приведет к его накоплению и постепенно на стенах начнет появляться плесень, что приведет к разрушению дома.

Понятие точка росы в строительстве

В строительстве очень важно правильно рассчитать точку росы, так как в случае, если она окажется завышенной, то все строительные материалы прослужат очень недолго, так как под воздействием постоянной повышенной влажности будут очень сильно портиться.

Если конденсат будет образовываться на поверхности полимерных материалов, то это может привести к таким дефектам как:

Вздутие поверхности;
Ее большое отслоение;
Шагрень.

Осуществить визуальный просчет точки росы в стене, скорее всего не получится, для этого понадобится таблица специальных показателей и бесконтактный термометр.

Точку росы чаще всего рассчитывают в строительстве

Повлиять на этот показатель могут несколько факторов, в частности, таких как:

Толщина стены, а также используемые для утепления стройматериалы;
Влажность;
Температура.

Если стена не утеплена, то точка росы будет изменяться под воздействием климатических условий. Если погодные условия стабильны, то она сместится ближе к наружной стене и сам дом в таком случае, совершенно не пострадает. При резком похолодании эта точка переместится к внутренней части стены. Помещение в таком случае напитается конденсатом, а стены будут медленно намокать.

Важно! Если при проведении ремонтных работ не учитывать климатические условия, то при возникновении проблем в доме, устранить их будет достаточно сложно, почти что невозможно.

В случае, если стена отделана изнутри, то точка росы будет располагаться между ней и утеплителем. При повышенном уровне влажности она переместится ближе к стыку с обработанным утеплителем, что может оказать отрицательное воздействие на дом. Стоит отметить, что при влажном климате проводить утепление можно только при условии качественной отопительной системы, которая способна обеспечивать одинаковые температурные показатели во всех комнатах. В случае проведения наружного утепления стен, точка росы передвинется внутрь утепляющего слоя. При приобретении материала, предназначенного для теплоизоляции, нужно учитывать этот показатель и определить оптимальную толщину утеплителя.

Расчет точки росы

Каждый человек желает жить в кирпичном, панельном или деревянном доме комфортно, однако, это не удастся в условиях повышенной влажности. При конденсации воздух становится вреден не только для самого дома, но и для человека. Если наблюдается постоянно повышенная влажность, то стены и потолок могут покрыться плесенью, особенно в кирпичной и каркасной постройке, которая очень вредна для организма и тяжело выводится с поверхности. Зачастую приходится даже демонтировать все отделочные покрытия, чтобы избавиться от болезнетворных микроорганизмов.

Чтобы не допустить образование конденсата, нужно посчитать точку росы в стене и определить, насколько целесообразно проводить в доме ремонтные работы, утепление или вообще строить новый дом.

Расчет точки росы

Стоит помнить, что это понятие строго индивидуально для каждого случая, именно поэтому, нужно учитывать такие факторы как:

Климатические тонкости вашего региона;
Присутствие и частота мощности ветровых потоков;
Толщина стен;
Стройматериал, использованный для строительства.

Влажность, хоть и в пределах допустимой нормы содержится в каждом утеплителе, именно поэтому, важно следить за тем, чтобы она не повышалась, и не образовывался конденсат. Провести расчеты можно самостоятельно, так как существует даже специальная программа для чайников, которая поможет определить уровень влажности.

Температура точки росы

Зная месторасположение точки росы, можно найти, чему равна толщина материала, применяемого при утеплении. Тем самым можно проводить утепление пенопластом, не допуская образование конденсата в нежелательном месте. Однако, обязательно нужно знать, в какой ситуации проводить утепление стены изнутри, а когда проводить утепление – снаружи.

Чтобы вычислить этот показатель, обязательно нужно учитывать такие факторы как:

Климатические условия;
Зона проживания;
С чем граничит утепляемая стена;
Работа вентиляционной системы;
Качество работы отопительной системы.

Температура точки росы

Кроме того, этот показатель зависит от материала и толщины стен, измеряется давление в отопительном котле, а также температуры снаружи и внутри помещения. Это можно сформулировать, таким образом, чем теплее регион, лучше отопление, система вентиляции и толще стена, тем большая констатация внутреннего утепления стены. Как показывает практика, что предпочтительнее всего обустраивать наружное утепление.

Определение: точка росы

Мало узнать, какой должна быть точка росы в стене, также нужно определить, каким образом можно применять результаты, которые дал этот расчет. Зная, где расположена эта точка, можно правильно определить толщину предметного утеплителя, предотвращая тем самым образование конденсата.

Существуют определенные факторы, которые воздействуют на точку росы.

В частности, к таким факторам относятся:

Климатические условия;
Наличие утеплителя;
Постоянное нахождение или временное проживание;
Точный уровень внутренней и наружной влажности.

На точку росы воздействуют определенные факторы

В некоторых случаях провести утепление стен просто невозможно. К таким параметрам относятся такие как: при постоянном проживании в доме, если толщина стены достаточная, если вентиляционная система работает в соответствие со всеми нормами, если нагревательная система работает хорошо.

Можно привести вполне конкретный пример обустройства отопительной системы. В частности, чем лучше будет вентиляционная и отопительная система, тем большая удельная вероятность того, что будет применено внутреннее утепление.

Особенности точки росы в стене

Чтобы обеспечить существенные нормальные свойства качества для всех ограждающих конструкций по удельной теплозащите, нужно обязательно знать не только величину условного значения температуры оседания конденсата, но и ее положение и прохождение в пределах всех ограждающей конструкции. Понятие точка росы в различных сооружениях для наружных стен проводится в трех основных вариантах и затем строится график, где расположение контурности выпадения конденсата может быть различное.

В частности, такие как:

Конструкция выполнена без дополнительного утепления;
Утепление только наружное;
Утепление наружное и внутреннее.

Особенности точки росы в стене

В деревянном доме при правильно определенной толщине стен, точка росы будет располагаться около наружных поверхностей, так как древесина представляется природным материалом и характеризуется наличием уникальных качеств. Она имеет достаточно малую теплопроводность и высокую степень паропроницаемости. Деревянные стены не требуют какого-либо дополнительного утепления. Единая конструкция может быть грамотно возведена со слоем хорошего утеплителя только лишь с наружной стороны. При правильном проведении всех требуемых расчетов, а также выборе требуемой толщины материалов, конденсат внутри помещения появляться не будет.

Конструкция может быть утеплена с наружной и внутренней части. Однако, в таком случае, чтобы предотвратить образование конденсата, нужно предусмотреть воздушный проход, отверстия для вентиляции и обустроить дополнительную вентиляционную систему.

Формула точки росы

Существует несколько различных вариантов расчета точки росы.

В частности, таких как:

онлайн-калькулятор;
таблица;
формула.

Таблица определения точки росы

Достаточно удобным может быть расчет точки росы по формуле, который проводится при наличии известных показателей температуры и уровня влажности. Итоговое значение считается примерным, в связи с погрешностями некоторых факторов. Для жилого помещения нормальные показатели влажности составляют 60%, а температуры – 21 ^оС. Таким образом, можно рассчитать оптимальную толщину утепления, которая поможет предотвратить потерю тепла из помещения и промерзание стен.

Точка росы (видео)

Точка росы внутри зданий присутствует всегда, и при этом рассчитать количество влаги по одной только формуле достаточно сложно, можно только обозначить область конденсации. А это дает возможность предпринять требуемые меры по удалению лишней влаги, а иногда и вовсе предотвратить ее образование.

Добавить комментарий

Расчет точки росы в стене, определение точки росы в строительстве

Во время проектирования тепловой изоляции жилых зданий специалистами всегда производится расчет точки росы с целью определения ее положения в наружной стене. Это позволяет понять, в каком месте есть большая вероятность выделения значительного количества конденсата, и таким образом выяснить, насколько выбранный материал ограждения соответствует условиям эксплуатации.

Мы не станем выкладывать здесь расчет точки росы по формулам, который принято делать в строительстве, так как он довольно сложен и громоздок. Кстати, этим пользуются многие недобросовестные продавцы стройматериалов, рассказывая нам о выделении влаги внутри тех или иных утеплителей. Цель данной статьи – помочь обычному домовладельцу самому определить точку росы в стене и использовать это на практике.

Что такое точка росы

Надо понимать, что воздух всегда содержит в себе водяной пар, количество которого зависит от многих условий. Внутри помещений пар выделяется от человека и от разных повседневных процессов его жизнедеятельности – стирки, уборки, приготовления пищи и так далее.

Снаружи содержание влаги в воздухе зависит от погодных условий, это понятно. Причем насыщение воздушной смеси парами имеет свой предел, при достижении которого начинается конденсация влаги и появляется туман.

Принято считать, что в этот момент воздух вобрал в себя максимально возможное количество пара и его относительная влажность (обозначается буквой ω) составляет 100%. Дальнейшее насыщение как раз и приводит к появлению тумана – мелких капелек воды, находящихся во взвешенном состоянии. Тем не менее всем доводилось наблюдать выпадение конденсата на различных поверхностях и без всякого тумана.

Так бывает, когда не полностью насыщенный парами воздух (влажность менее 100%) соприкасается с поверхностью, чья температура на несколько градусов ниже его собственной. Фокус в том, что воздушная смесь при различной температуре может вместить разное количество пара. Чем температура выше, тем больше влаги она может впитать. Поэтому, когда смесь с относительной влажностью 80% контактирует с более холодным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

В этот момент и начинается выпадение конденсата на поверхности, возникает так называемая точка росы. Именно это явление можно наблюдать летом на траве. Утром земля и трава еще холодные, а солнце быстро прогревает воздух, влажность его около земли быстро достигает 100% и выпадает роса. Примечательно, что процесс конденсации сопровождается выделением тепловой энергии, что была затрачена ранее на парообразование. Оттого роса быстро сходит.

Получается, что температура точки росы – величина переменная и зависит от относительной влажности и температуры воздуха в определенный момент. На практике эти величины определяются с помощью различных измерителей, — термометров и психрометров. То есть, проведя измерение температуры и влажности воздуха, можно предположить, при какой температуре поверхности возникнет точка росы по таблицам, о чем речь пойдет далее.

Для справки. Чтобы определить влажность наружного воздуха, сейчас вовсе не обязательно проводить какие-то измерения, достаточно взглянуть на метеопрогноз в интернете. Там указывается и относительная влажность.

Определение точки росы

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.

Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.

Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до +20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до + 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.

Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:

температура воздуха;
относительная влажность воздуха;
температура в толще стены;
паропроницаемость материала ограждения.

Примечание. Для измерения этих показателей в толще эксплуатируемых стен не существует никаких датчиков или анализаторов, их можно получить только расчетным путем.

Паропроницаемость – это характеристика, показывающая, какое количество водяного пара может пропустить через себя тот или иной материал за определенный промежуток времени. К проницаемым относятся все конструктивные материалы с открытыми порами – бетон, кирпич, дерево и так далее. В народе бытует выражение, что дома, возведенные из них, «дышат». Примерами пористого утеплителя служат минеральная вата и керамзит.

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени. В действительности все не так страшно, ведь эта точка не занимает стационарную позицию в ограждении. С течением времени условия с обеих сторон конструкции постоянно меняются, отчего и точка росы в стене перемещается. В строительстве это называется зоной возможной конденсации.

Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Вот почему так важно устроить хорошую вентиляцию в жилых помещениях, она удаляет не только вредные вещества, но и лишнюю влагу. Стена мокнет лишь в одном случае: когда конденсация происходит постоянно и в течение длительного времени, а влаге деться некуда. В нормальных условиях материал просто не успевает напитаться водой.

Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Пример такой конденсации – окно с одним стеклом в зимнее время, оно не пропускает пары, отчего на внутренней поверхности образуется вода.

Внутреннее утепление осуществимо при таких условиях:

стена достаточно сухая и относительно теплая;
утеплитель должен быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
в доме должна хорошо действовать вентиляция.

Заключение

Итак, точка росы внутри строительных конструкций присутствует всегда, при этом рассчитать количество образующейся влаги по формулам весьма сложно, можно лишь определить зону конденсации. А это дает возможность принять меры по удалению влаги, а иногда и вовсе предотвратить ее появление с помощью паронепроницаемых утеплителей.

Теплонадзор »Расчет стен — теплозащита, утепление, температура и точка росы

Эта публикация не совсем про тепловидение в строительстве, скорее, совсем не про тепловидение. Сегодня я хочу рассказать о расчете теплового и влажностного режима наружных ограждающих конструкций. Задача такая часто возникает при тепловизионном обследовании зданий, оценка проектного уровня теплозащиты, разработка мероприятий по утеплению конструкций.

Тепловизор показывает нам только поверхности.Что происходит внутри, как распределяется температура по толщине конструкции неразрушающим методом не определить. Кроме температуры важным показателем положения положения плоскости возможной конденсации влаги в конструкции, иными словами, положения точки росы. Будет конструкция или с конденсатом зависит от положения точки росы. Это зависит от факторов, среди которых толщина и материалы всех слоев, температура и влажность в помещении, температура и влажность снаружи.

В своде правил СП 23-101-2004 «Проектирование тепловой защиты зданий» глава 9 «Методика проектирования тепловой защиты зданий» посвящена тепловому расчету и определению проектного значения сопротивления теплопередаче конструкции, глава 13 «Расчет сопротивления паропроницанию ограждающих конструкций» посвящена влажностному расчету. Исходные данные для расчета в приложении Д «Расчетные теплотехнические показатели строительных материалов и изделий». Данные для расчета также можно взять из актуализированной версии СП 50.13330.2012. Внимание! Во многих программах используются климатические данные СНиП 23-01-99, который заменен на СП 131.13330.2012.

СП 23-101-2004 СП 50.13330.2012

Существует программ, которые позволяют автоматизировать расчет теплового и влажностного режима ограждающих конструкций.Ниже я даю ссылки на бесплатные инструменты расчета.

ТЕПЛОРАСЧЕТ ссылка: http: //теплорасчет.рф, или немецкий: http://www.u-wert.net

ATLAS SALTA ссылка: http://www.atlasrus.spb.ru

Теплотехнический калькулятор ссылка: http://www.smartcalc.ru/thermocalc

Огромная просьба, пожелания и вопросы о работе программ отправлять на указанные сайты программы. Там есть поддержка, форум, вам ответят. Внимание! Теплонадзор.ru никакого отношения к программам не имеет, использование программ и их результатов не несет.

Точка Росы. Онлайн Калькулятор.

За жителей квартир и коттеджей сталкиваются с проблемой выпадения конденсата на поверхности стеклопакетов. А при определенных обстоятельствах конденсат может образовываться и на стенах жилых помещений (так же возможно появление плесени на стенах). Причиной этого и подобным явлением является падение температуры конструкции до температуры точки росы. Что в свою очередь является следствием таких характеристик как влажность и температура на объекте (атмосферное давление в данном случае мы не учитываем).

Рассмотрим пример изменения температуры точки росы при постоянной температуре внутри помещения 18 ° С. Влажность будет меняться от 30% — 100% .

Представлена температура ( Точка Росы ), при которой (ниже которой) на поверхности конструкций будет выпадать конденсат

30% — 0,2 ° С

50% — 7,4 ° С

70% — 12,4 ° С

90% — 16,3 ° С

100% — 18 ° С

Как мы видимая температура ТР очень сильно зависит от влажностных показателей.При всем этом конденсат будет образовываться не только на поверхности внутренних стен, но и на поверхности наружных, а также внутри стен. Что непременно приведет к появлению грибка и плесени внутри конструкций — а это в разы сокращает срок их службы. Чем ближе ТР к поверхности внутренней стены — тем мокрее внешняя ее часть. Из чего вывод следует — плесень и влага на поверхности стены — это лишь вершина айсберга.

Тепловизионная съемка — уникальный метод обнаружения мест образования Точки Росы.

_______________________________________________________________________________

Онлайн Калькулятор Температуры Точки Росы

Таблица температур Точки Росы

Пример расчета точки росы в угольной мельнице

Расчет точки росы онлайн ProstoBuild

Калькулятор расчета точки росы с учетом графика парциального давления в стене и графика распределения температуры в стене показывает еще и зону возможной конденсации, которую всячески нужно исключать.

получить цену

Расчет точки росы в стене калькулятор Стены Postrojkin.ru

расчет точки росы в калькуляторе Понятие точки росы и способы ее расчета Проводя

получить цену

Точка росы в стене расчет и нахождение

Сделать расчет точки росы, определить необходимые слой утепления, наглядный пример по вопросам теплоизоляции дома, с расчетами, и рекомендации

получить цену

Точка росы: калькулятор для расчета утепления

09 декабря 2018 г. Точка росы в стене дома почему ее важно знать Пример: температура воздуха стабильно соответствует 25 ° C, влажность 45%.Специальная таблица для расчета точки росы приблизительные

получить цена 4.5 / 5 (54)

Точка росы. Определение точки росы расчет, точка росы

Отметка точки росы является важным фактором при использовании любых полимерных полов, покрытий и наливных полов по любому основанию: бетон, металл, дерево и т.д. Возникновение точки росы и

получить цену

Точка росы и ее расчет онлайн калькулятор? ВсеОкна?

Точка росы. Точка росы значение температуры, при которой водяные пары, находящиеся в воздухе, конденсируют в росу.. Конденсат это продукт образованный в результате перехода жидкости из газообразного состояния в

получить цену

Что такое точка росы? Как рассчитать точку росы?

В статье рассмотрены природа и причины возникновения конденсата. Приведены способы расчёта точки росы, а также приборы, с помощью которых определяют. Изучено влияние расчёта точки росы в строительстве на

получить цену

Точка росы: калькулятор для расчета утепления

Точка росы в стене дома, почему ее важно знать Пример: температура воздуха стабильно равна 25 ° c, а влажность 45%. Специальная таблица для расчета точки росы приблизительные

получить цену

Точка росы: расчет, определение, что это такое в строительстве

Что такое точка росы в строительстве и как ее рассчитать? Это температура, при которой начинается конденсация пара в воздухе. Для расчета точки росы потребляются термометр, гигрометр и пирометр.

получить цену

Точка росы и ее расчет онлайн калькулятор? ВсеОкна?

получить цену

Как определить точку росы и что это такое определение:

В помещении, в котором проводится измерение точки росы, от напольной поверхности отмерить 60 см и расположить на этой высоте градусник. Его можно положить на поверхность стола.

получить цену

Расчет точки росы в калькулятор КАЛЬКУЛЯТОР

Точка росы значение температуры, при которой водяные пары находятся в воздухе, конденсируются в росу. . Конденсат это продукт образованный в результате перехода жидкости из газообразного состояния в жидкое.

get price

Расчет точки росы в таблице, определение точки росы в таблице

Как произвести примерный расчет точки росы в таблице и определить место ее появления. Условия конденсации влаги в стене и способы ее удаления.

получить цену

Расчет точки росы — РАСЧЕТЫ — АВОК-СОФТ

Программа расчета точки росы по температуре воздуха и относительной влажности. Погрешность расчета ± 0.4 ° c при положительных температурах

получить цену

Точка росы. Определение точки росы в стене при различных

Расположение точек в утепленной изнутри стены. По расположению точки росы в утепленной изнутри. Когда мы утепляем стену изнутри, мы ее как бы? Отгораживаем? от комнатного тепла.

получить цену

Узнайте методику расчета точки росы для правильного

Температура точки росы привязана к содержанию влаги в воздухе. Высшую точку можно наблюдать в тропическом климате, низшую в арктическом.

получить цену

Определение точки росы в Teplo.guru

В какой-то мере этот человек будет прав, так как именно правильный ремонт в доме большей степени влияет на изменение точки росы и появление конденсата на стенах.

получить цену

Расчет точки росы при утеплении дома изнутри, подсчет и

В большинстве случаев речь будет идти о 20 22 ° c. Тем, кто проживает в регионах, где пятидневка наиболее холодная, то есть бывает –31 ° c и ниже, указанное значение будет составлять 21–23 ° c.

получить цену

Точка росы: формула, таблица для определения, как

Применение точки росы при строительстве: расчет, соотношение температуры и влаж, формула для точного определения. Последствия неправильного учета параметров.

получить цену

Точка росы: что это такое в строительстве, калькулятор и

Температура росы, при которой выпадает конденсат, а именно, влага из воздуха превращается в воду. Для чего необходим ее расчет, читайте далее.

получить цену

Точка росы: что это такое, определение и формула расчета

4 января 2018 г. Формула расчета точки росы в обыденной жизни мало кому пригодится.Но вот в некоторых производствах и сферах деятельности человека без нее обойтись нельзя. Точка росы, определение которой

получить цену

Узнайте методику расчета точки росы для правильного

получить цену

Точка росы: что это такое в строительстве, калькулятор и

Температура росы, при которой выпадает конденсат, а именно, влага из воздуха превращается в воду.Для чего необходим ее расчет, читайте далее.

получить цену

Расчетные точки росы онлайн Каталог онлайн калькуляторов

Описание Расчет расчетных точек графика парциального давления в стене и графике распределения температуры показывает еще и зону возможной конденсации, которую всячески нужно исключить.

получить цену

Точка росы: что это такое, определение и формула расчета

получить цену

Точка составов: формула, таблица для определения, как

Применение точек росы при строительстве: расчет, соотношение температуры и влага, формула для точного определения. Последствия неправильного учета параметров.

получить цену

Теплотехнический расчет. Часть 2. Точка Росы. Много о

К сожалению по ряду причин пришлось задержаться с выходом темы Точка росы.Много о простом. А ведь я сам с нетерпением ждал, поделиться своими мыслями в этом вопросе. Начал эту тему в топике

получить цену

Расчет точки росы Онлайн калькулятор

Температура точки росы газа (точка росы) — значение температуры газа, при которой водяной пар, обеспечивается в газе, охлаждающим изобарически, становится насыщенным над плоской поверхностью воды.

получить цену

Расчет точки росы в стене при утеплении дома Таблица и

Произвести визуальный расчет точки росы в невозмож ли удастся, т. к. Определить точку

получить цену

Точное определение понятия? точка росы? с универсальными

По графику мы видим, что точка росы, величина которой составляет 12,94 ° c, находится в пределах толщины утеплителя, но очень близко к стыку между поверхностью стены и утеплителем.

получить цену

Расчет точки росы при утеплении дома изнутри, подсчет и

В большинстве случаев речь будет идти о 20 22 ° c.Тем, кто проживает в регионах, где пятидневка наиболее холодная, то есть бывает –31 ° c и ниже, указанное значение будет составлять 21–23 ° c.

получить цену

Точка росы calc.ru

Точка росы, онлайн калькулятор поможет вам найти температуру точки росы, при которой

получить цену

Что такое точка росы в строительстве, расчет точки росы

Для расчета точки росы в используемой методике проектирования Тепловая защита зданий, подробно изложенная в Своде правил по проектированию и строительству СП

получить цену

Онлайн калькулятор: Определение точки росы

Формула расчета точки росы взята отсюда Википедия: Точка росы, где a = 17. 27, b = 237.7, ln — натуральный логарифм, RH — относительная влажность воздуха в долях единицы, Tp — точка росы

получить цену

Точка росы газа определение, Справочник химика 21

Приближенный же метод расчета температуры точки росы с учетомся в них водяных паров и серного ангидрида, приведен в работе В. Гумца [Л. 5

получить цену

Расчет точки росы в стене, определение точки росы строительства

Во время проектирования тепловой изоляции жилых зданий специалистами всегда создаются точки определения положения в наружной стене здания.Это позволяет понять, в каком месте есть большая вероятность выделения количества конденсата, таким образом, выбранный материал ограждения соответствует условиям эксплуатации.

Мы не станем выкладывать расчетные точки росы по формулам, которые принимаются в строительстве, так как он довольно сложен и громоздок. Кстати, этим пользуются многие недобросовестные продавцы стройматериалов, рассказывая нам о выделении влаги внутри тех или используемых утеплителей. Цель статьи — помочь обычному домовладельцу определить точку росы в стене и использовать это на практике.

Что такое точка росы

Надо понимать, что воздух всегда содержит в себе водяной пар, количество которого зависит от многих условий. Внутри помещений пар выделяется от человека и от разных повседневных процессов его жизнедеятельности — стирки, уборки, еды и так далее.

Снаружи содержание влаги в воздухе зависит от погодных условий, это понятно.Причем насыщение воздушной смеси парами имеет свой предел, при достижении которого начинается конденсация влаги и появляется туман.

Принято считать, что в этот момент воздух вобрал в максимально возможное количество пара и его относительная влажность (обозначается буквой ω) составляет 100%. Дальнейшее насыщение как раз и приводит к появлению тумана — мелкий капелек воды, находящемуся во взвешенном состоянии. Тем не менее всем доводилось наблюдать выпадение конденсата на различных поверхностях и без всякого тумана.

Так бывает, когда не полностью насыщенный парами воздух (влажность менее 100%) соприкасается с поверхностью, температура на несколько градусов ниже его собственной. Фокус в том, что воздушная смесь при любом количестве температуры может вместить разное пара. Чем температура выше, тем больше влаги она может впитать. Поэтому, когда смесь с относительной влажностью 80% контактирует с более холодным предметом, она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

Получается, что температура точки росы — величина переменная и зависит от относительной влажности и температуры воздуха в определенный момент. На практике оценки с помощью различных измерителей, — термометров и психрометров. То есть, проведя измерение температуры и воздуха, можно предположить, при какой температуре возникнет точка росы по таблицам, о чем речь пойдет далее.

Для справки. Чтобы определить влажность наружного воздуха, вовсе не обязательно проводить какие-то измерения, достаточно взглянуть на метеопрогноз в интернете. Там указывается и относительная влажность.

Определение точки росы

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения поверхностей, ниже которых из воздуха с различной влажностью начинает расти конденсат.

Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года — 20 ° С, область зеленого цвета сектора, что охватывает диапазон нормированной окружающей среды — от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 ° С. То есть, при соблюдении всех норм конденсация влаги внутри дома, поскольку в нем нет поверхностей с такой температурой.

Другое дело — наружная стена. Изнутри ее омывает воздух, нагретый до +20 ° С, а снаружи — минус 20 ° С, а то и больше. Значит, в каком-то месте температура постепенно растет от минус 20 ° С до + 20 ° С и в каком-то месте она обязательно будет равна 12 ° С, что при тол 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материалы ограждения.И тут возникает еще один фактор, влияющий на определение точки росы — паропроницаемость материала, которая всегда учитывается при строительстве.

Теперь можно перечислить все факторы, влияющие на образование внутри наружных стен в процессе эксплуатации:

температура воздуха;
относительная влажность воздуха;
температура в толще стены;
паропроницаемость материала ограждения.

Примечание. Для измерения этих показателей в толще эксплуатируемых органов не существует никаких датчиков или анализаторов, их можно получить только расчетным путем.

Паропроницаемость — это характеристика, показывающая, какое водяное пара может пропустить через себя тот или иной материал за некоторое количество времени. К проницаемой защитой всех конструктивных материалов с открытыми порами — бетон, кирпич, дерево и так далее. В народе бытует выражение, что дома, возведенные из них, «дышат».Примерами пористого утеплителя минеральная вата и керамзит.

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающий из стен при конденсации. В действительности не так страшно, ведь эта точка не занимает стационарную позицию в ограждении. С течением времени в перемещении перемещается.В строительстве это называется зона возможной конденсации.

Как ограждение проницаемо, оно способно избавиться от выделяющейся влаги, при этой роли играет вентиляция с обеих сторон. Неспроста наружное утепление минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Вот почему так важно устроить хорошую вентиляцию в жилых помещениях, она удаляет только вредные вещества, но и лишнюю влагу.Стена мокнет лишь в одном случае: когда конденсация происходит и постоянно в течение длительного времени, а влаге деться некуда. В нормальных условиях просто не успевает напитаться водой.

Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет.И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Пример такой конденсации — окно с одним стеклом в зимнее время, оно не пропускает пары, отчего на внутренней поверхности образуется вода.

Внутреннее утепление осуществимо при таких условиях:

стена достаточно сухая и относительно теплая;
утеплитель должен быть паропроницаемым, дабы выделяющейся влага могла покинуть конструкцию;
в доме должна хорошо действовать вентиляция.

Заключение

Итак, точка росы внутри строительных конструкций присутствует всегда, при этом рассчитать количество образующейся влаги по формулам весьма сложно. А это дает возможность принять меры по удалению влаги, а иногда и предотвратить ее появление с помощью паронепроницаемых утеплителей.

Узнайте методику расчета точки росы для правильного утепления дома

из вас наблюдали появление капелек влаги на поверхностях — на трубах холодного водоснабжения, стенах бани, окнах при перемещении вещей с мороза в комнатную температуру.Это объясняется просто: предмет охлаждает окружающий воздух, провоцируя образование конденсата.

Появление влаги возникает из-за разности температуры внутри и снаружи помещения. Это физическое явление неразрывно связано с понятием «точка росы». Разберёмся, что означает, рассмотрим его значение в утеплении дома и приведём пример самостоятельного расчёта.

Что это такое?

Начнём с азов — обратимся к школьному курсу физики. Итак, что такое «точка росы»? Так называют температуру, при которой воздух начинает преобразовываться в жидкость.В результате на поверхности образуются капельки влаги — конденсат, который может обеспечить трансформироваться в иней, туман или испариться.

Элементарный пример — стоящий на плите чайник. Когда вода начнёт закипать, на поверхности крышки будет выступать конденсат. В этом случае температура нагревающейся крышки чайника будет соответствовать росы.

Другой пример: запотевшие окна в квартире. Здесь точка росы указывает, что внутри помещения повышенная влажность, соответственно при большой разнице внутренней и внешней температуры (зимний период), на окнах образуется конденсат.

Отсюда можно сделать вывод, что точка росы — это своеобразный индикатор влажности воздуха. Учитывая, что речь идет о температурном явлении, точка росы измеряется в градусах по Цельсию.

Влажность воздуха

Разбираясь с определением точки росы, мы отметили, что явление напрямую зависит от ох воздуха. Учитывая эту особенность, имеет смысл заострить внимание на этом вопросе более детально.

Что такое влажность воздуха? Это содержание жидкости в окружающей атмосфере.Величина может иметь абсолютное и относительное значение.

Абсолютная влажность — фактическое содержание влаги в одном кубометре воздуха. Данный показатель принят обозначать латинским символом F . Рассчитать абсолютную влажность можно по формуле:

F = M: V , где:

M — фактическая масса влаги;
В — объём воздуха.
F — содержание влаги, выражается в Г / м ³ .

Относительная влажность — величина, показывающая реальное содержание влаги в атмосфере по отношению к номинально допустимым значениям при температурных показателях. Единица измерения выражается в процентном сообщении, которым пользуются дикторы, сообщая прогноз погоды.

Именно относительная влажность привязана к понятию точки росы.

Если говорить о точке росы, можно выделить несколько любопытных фактов:

Это никогда не превышает фактическую температуру воздуха.
Температура точки росы напрямую привязана к содержанию влаги в воздухе.
Высшую точку можно наблюдать в тропическом климате, низко — в арктическом.
100% относительной атмосферы приводит к образованию конденсата.
Высшую точку росы можно наблюдать перед прохождением холодного атмосферного фронта.

Эти нюансы лучше разобраться с капризным определением.

Точка росы, ° C	Восприятие человеком	Относительная влажность (при 32 ° C),%
более 26	Очень высокое восприятие, смертельно опасно для больных астмой	65 и выше
24–26	крайне некомфортное состояние	62
21–23	очень влажно и некомфортно	52—60
18–20	неприятно воспринимается большинством людей	44—52
16–17	комфортно для большинства, но ощущается верхний предел ох	37–46
13–15	комфортно	38–41
10–12	очень комфортно	31–37
менее 10	немного сухо для некоторых	30

Бытовое значение

Многие жильцы частных и многоквартирных домов никогда не задумывались о точке росы. Это вполне объяснимо: внутренние стены помещений всегда тёплые, здесь никогда не выступает конденсат. Капельки влаги могут появиться на окнах, когда за окном стоят лютые морозы.

Такой баланс будет сохраняться до тех пор, пока жильцы не решатся на дополнительное утепление дома или квартиры изнутри. В этом случае разность температуры изменится, под слоем утеплителя начнёт скапливаться влага. При этом вид и стоимость утеплителя не будут играть значения.

Если речь идёт о природных материалах, появились такие проблемы:

вздутие;
плесень;
расслоение.

Бетонные и кирпичные конструкции начнут постепенно разрушаться.

Чтобы избежать этих проблем, точка росы должна приходиться на слой утеплителя, который расположен с внешней стороны стены. Возникает логичный вопрос: «Как найти искомую точку?».

Где находится точка росы

Расположение точек росы (ТР) можно выявить самостоятельно при визуальном осмотре стены. Рассмотрим ситуацию на примерах.

Неутеплённые стены . Здесь точка может находиться в середине конструкции, смещаясь к внутренней поверхности при резких похолоданиях. В первом случае, внутренняя поверхность будет сухой, Если ТР постоянно смещена ближе к внутренней стороне, поверхность будет сыреть в течение всего холодного времени года.
При наружном утеплении. При правильном выполнении работ точка росы будет приходиться на слой утеплителя, здесь и будет образовываться конденсат.Это указывает на правильные расчеты при строительстве. Если рассчитано слой утеплителя, ТР может находиться в любом месте толщи стены.
При внутреннем утеплении. Здесь точка будет неизменно сдвинута внутрь помещения. Она может находиться в центральной части стены, непосредственно под утеплителем. Поверхность стены или середина утепляющего слоя будут частично сыреть. В этом случае материал будет мокрым всю зиму.

Примеры примеров видно, что точка росы обладает точным положением и может смещаться при перепадах температур.

Последствия неправильных расчётов

Если при строительстве здания допущена ошибка в расчётах, тёплый воздух, выходящий из помещения, будет сталкиваться с холодным и преобразовываться в конденсат. В результате поверхности, обладающей температурой ниже точки росы, появляются капельки влаги.

Зимний период в большинстве регионов страны продолжается долго, сопровождается стабильно низкими температурами, поэтому стены будут постоянно мокрыми.

Это явление может доставить массу неприятностей жильцам.

Уровень комфорта в жилых помещениях снизится.
Высокая влажность воздуха внутри помещений спровоцирует хронические заболевания дыхательных путей.
Отсыревшие стеновые конструкции — это идеальная среда для появления плесени.

Дома, пораженные стеновым грибком начинают разрушаться.

Исправить ситуацию можно своими силами. Для этого нужно вывести точку росы на внешнюю сторону стены.

Оптимальный вариант — утепление дома с внешней стороны. Это поможет снизить температурного перепада и вывести ТР наружу. Чем толще утепляющий внешний слой, тем меньше вероятность того, что точка росы придётся на стеновые конструкции.

Что влияет на показатель?

При определении точки росы, нужно учитывать такие факторы:

Фактическую толщину стеновых конструкций.
Вид строительного материала.
Вариант утепления дома: внутреннее / наружное.
Микроклимат в помещении — системы отопления и вентиляции.

Зная эти особенности, можно вычислить точку росы самостоятельно.

Как рассчитать с минимальной погрешностью?

Чтобы определить температуру точки росы, не нужно полагаться на интуицию и действовать «на глазок». Существуют формулы, которые позволят точно определить температуру образования конденсата.

Для вычислений обычно применяют такую математическую формулу:

ТР = (B F (T, RH)): (A-F (T, RH)) , следовательно, F (T, RH) = A T: (B + T) + LN (RH: 100)

Здесь:

ТР — искомое значение;
А -17,27;
Б — 237,7;
T — внутренняя температура;
RH — значение относительной влажности;
LN — натуральный логарифм.

Рассчитаем точку росы при следующих условиях: внутренняя температура — 21 ⁰ С , влажность воздуха — 60%.

Вначале вычисляется функция F ( T, RH) . Подставляем нужные значения и получаем следующее: 17,27 х 21: (237,7 + 21) + LN (60: 100) = 1,401894 + (-0,51083) = 0,891068 .

Определяем температуру точки росы: (237,7 х 0,891068): (17,27 х 0,891068) = 211,087: 16,37893 = 12,93167 ⁰ С

Помимо этого, можно специальными таблицами (нормативный документ СП 23-101-2004 ) или онлайн-калькулятором, который предоставляются некоторые сайты строительной тематики.

Прибор для определения точки росы

Чтобы определить ТР можно использовать специальные устройства для измерения воздуха. Найти искомое значение поможет конденсационный гигрометр. Устройство удобно в применении, принцип действия основан на встроенной зеркальной поверхности, которая реагирует на температуру окружающей среды.

Первичный замер определяет температуру зеркала. На поверхности образуется конденсат и проводится повторный замер. Разность значений покажет абсолютную либо относительную влажность воздуха. Точные настройки определить точку росы для любой поверхности.

Заключение

Точка росы — это фактор, который не стоит пренебрегать при возведении зданий любого назначения. С расчётами вполне можно справиться самостоятельно, не прибегая к услугам специалистов.

При этом учитывайте все нюансы, включая климатические условия проживания, режим проветривания помещений, работу отопительной системы.Правильное определение точки росы — залог долговечности здания и комфортных условий проживания.

калькулятор расчета толщины утеплителя (теплоизоляции) для стен

Содержание

В процессе утепления стеновой минеральной ватой для утепления стен очень важно заранее рассчитать все параметры теплоизоляции. Убедиться в том, что вы все сделали правильно.

Только после расчета следует приступать непосредственно к монтажу утеплителя.Но как выполнить расчет теплоизоляции правильно и не сделать ошибку во время его осуществления?

Монтаж пенополистирольных плит на стену

Сейчас мы в этом подробно разберемся.

1 Зачем нужен расчет?

Кто-то из вас может установить закономерный вопрос, а зачем собственно рассчитывать все так дотошно?

Ведь просто на глаз взять, к примеру, 10 сантиметров утеплителя из пенопласта, и его наверняка хватит для полноценного утепления дома.

И действительно, при отделке тех же стен часто расчет вообще не выполняется.Но это не всегда правильно.

Если вы экономный человек и желаете расходовать свои средства правильно, то вам придется выполнить несколько простых действий.

Это необходимо для того, чтобы получить возможность использовать точное количество утеплительного материала. При этом его будет достаточно и для надежной теплоизоляции, и для размещения точки росы в правильном месте.

С теплоизоляцией все и так понятно, даже если производится утепление ангара с помощью ППУ.Если толщины утеплителя не хватит, то поверхность стен не будет защищена должным образом. Рано или поздно она промерзнет, а это значит, что температура у вас в доме упадет, и очень быстро.

Тут важно использовать формулы расчета, чтобы не прогадать с толщиной, при этом не затрачивать лишних средств на работу. Ведь лишние пару сантиметров того же пенопласта — это тоже деньги.

В особенности если вы собираетесь отделывать всю наружную поверхность стен. На таких площадях перерасход теплоизоляции может отразиться на вашем кошельке.

к меню ↑

1.1 Что такое точка росы?

Второй — более неочевидный момент, заключающийся в необходимости смещения точки росы. Для стен, особенно наружных, важно просчитать точку росы правильно.

Точкой росы называют место отложения конденсата. Конденсат образует из-за пара, что проходит через стену. Выходит он из помещений внутри. Это нормальный процесс. Поверхность стен подвергается воздействию пара, так как пар — это продукт постоянно жизнедеятельности человека.

Горячий, слегка увлаженный воздух довольно легко проходит через почти все конструкции. И если не стена защищена пароизоляцией, то пар будет беспрепятственно выходить наружу.

Внутреннее утепление стенок минеральной ватой по каркасу

Наверняка вы видели, как на поверхности стен в сарае или на даче скапливается вода даже с утеплителем для стен снаружи.Она появляется ниоткуда и провоцирует появление на площади стен грибков, а также других неприятностей.

Образуется конденсат из-за того, что неутепленные стены имеют повышенную температуру. Они промерзают, и на внешнем крае стены появляется так называемая точка росы. Положение, где температура конструкции находится на уровне примерно 10 градусов по Цельсию.

Именно в этом месте при образовании образования температур происходит физический процесс конденсата.

Если человек позаботился о вводже утеплителя на поверхности стен, то они уже не промерзнут так, как раньше. Однако это не значит, что проблема решена. Без основательного расчета утеплитель может тоже частично промерзать. Это означает, что точка росы просто сместится на дальний край утеплителя.

Все бы ничего, да вот только большинство теплоизоляционных материалов влагу не любят, особенное ее избыточное количество. Нахождение в таких условиях может привести к различным неприятностям.

А всего этого можно избежать, если использовать калькулятор для рабочей толщины теплоизоляции стен.

к меню ↑

1.2 Функции калькулятора

Выполнять расчет толщины для утепления стен можно вручную, а можно и с помощью калькулятора.

Калькулятор привычного понимания — это специальная вычислительная машина, которая помогает нам проводить расчеты. Он часто используется даже при ручном выведении оптимальной толщины стен.

Однако в данном случае подразумевается другой калькулятор.Имеется в виду специальная программа по расчету эффективности теплоизоляции и утепления полиуретаном.

Сам по себе расчет можно изложить всего в нескольких формулах. Основные различия есть только в том, что каждый хозяин использует источники материалы.

Так, стены могут быть выполнены из:

Кирпича;
Бетона;
Легких блоков;
Древесины и т.д.

Слой утеплителя в пустотелой стене из пеноизола

При этом каждый материал свою теплопроводность и влияет на конструкцию.Аналогичная ситуация проходит с утеплителем для стен. Строители часто прибегают к помощи:

То есть по сути, все что от нас требуется — заранее определить нужные значения и подставить их в формулу. Этим и занимается калькулятор. Будучи прописанной по текущим стандартам программы, он содержит в себе все необходимые для работы данные.

Вам же нужно только выбрать материал, вписать его параметры и получить ответ. У того же пенопласта теплопроводность немного отличается от минваты.

Калькулятор же примет все заданные свойства и через секунду выдаст вам результат. Причем результат будет максимально точным, ведь калькулятор не может ошибаться.

Такое простое упрощают жизнь людям. Даже далекому от математических формул и построения человеку справиться с ними будет достаточно легко.

к меню ↑

2 Процедура расчета

Использовать калькулятор — это конечно хорошо. Но не будем забывать и про личные качества.Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

Да и к тому же рассчитывать утеплители очень просто. Вся процедура заключается в сравнении наличных параметров и свойств, которые необходимы для качественного утепления.

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, они обладают изначально.

Теплосопротивление на утепление стеновыми минеральными плитами считают по формуле:

R = p / k, где

R — непосредственно теплосопротивление;
P — толщина слоя;
k — коэффициент теплопроводности.

Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из лишь одного кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесены еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.

В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

Схематическое изображение теплоизоляционного пирога

Для этого загляните в справочник строительных норм.Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.

При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.

к меню ↑

2.1 Расчет утеплителя

Итак, недостающие показатели получены.Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько тепла нужно компенсировать.

Также у нас есть показатели теплопроводности собственных утеплительных материалов. Например, у пенопласта он находится 0,035 Вт / м. Данные берутся с таблиц.

Мы перемножаем показатели на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, нужно просто увеличить эту толщину и пересчитать ее еще раз.

В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.

Вместо того, чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?

Собственно, все калькуляторы расчета утеплителя работают по этой же формулам.Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.

Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.

к меню ↑

2.2 Пример расчета теплоизоляционных конструкций (видео)

Онлайн-калькулятор толщины утеплителя

1	2	3	4
Выберите материал стены (пол, потолка):	ЖелезобетонБетон с каменным щебнем или гравиемБетон с кирпичным щебнемБетон ячеистый (газобетон, пенобетон) Бетон газозолобетонГлиняный кирпич на твердом раствореГлиняный кирпич на легреСиликатный кирпич на твердом раствореААРЕПористый кирпич на легкосплавный и растворимыйСистема настенного и поперечного строительства	Толщина стены (пол, потолка):	мм
Выберите отделочный материал:	… Сосна и поперечное волокноСосна и вдоль волокнаДубк волоконДуб волокна волокнаФибролит цементный Фанера клеенаяГипс песчокартон (ГКЛ) Листы древесноволокнистые (сухая штукатурка) ДВППанели раствор-пробестня ПВХ раствор-пробирка-пробирка ПВХПлиты-основыМатериалы и гранаты.по драни на наруж.поверхностиТо же на внутренней поверхностиЛинолеумКартон плотныйТо жеРелинРубероид пергамин, тольСтекло оконное	Толщина материала:	мм
Выберите пароизоляционный материал:	… Фольгированный Изолон / ПенофолНефольгированный Изолон / ПенофолСэндвич-панели ПВХРубероид пергамин, толь	Толщина материала:	мм
Выберите замкнутую воздушную прослойку:	… НА СТЕНЕ И ПОТОЛКЕ, толщина δ: —————————————- — δ = 10 мм (без фольги) δ = 10 мм + слой Al фольгиδ = 20-50 мм (без фольги) δ = 20-50 мм + слой Al фольгиδ = 100 мм (без фольги) δ = 100 мм + слой Al фольгиδ = 150 мм и более (без фольги) δ = 150 мм и более + слой Al фольги —————————- ————— НА ПОЛУ, толщина δ: —————————— ————— δ = 10 мм (без фольги) δ = 10 мм + слой Al фольгиδ = 20 мм (без фольги) δ = 20 мм + слой Al фольгиδ = 30 мм (без фольги) δ = 30 мм + слой Al фольгиδ = 50 мм (без фольги) δ = 50 мм + слой Al фольгиδ = 100 мм (без фольги) δ = 100 мм + слой Al фольгиδ = 150 мм и более (без фольги) δ = 150 мм и более + слой Аль фольги
Выберите Ваш регион проживания:	… АрхангельскАстраханьАнадырьБарнаулБелгородБлаговещенскВеликая НовгородВладивостокВладикавказВладимирВолгоградВологдаВоронежЕкатеринбургИвановоИркутскКазаньКалининградКалугаКировКостромаКраснодарКрасноярскКурскЛипецкМагаданМоскваМосковская обл, ДмитровМосковская обл, КашираМурманскНижний НовгородНовосибирскОмскОренбургОрелПензаПетрозаводскПетропавловск КамчатскийПсковРосты на ДонуРязаньСамараСанкт-ПетербургСаранскСаратовСтавропольСмоленскТамбовТверьТулаТюменьУльяновскУфаХабаровскХанты-МансийскЧелябинскЧитаЭлистаЮжно-СахалинскЯкутскЯрославль
Выберите утеплитель или заменяющий его материал:	УТЕПЛИТЕЛИ: ——————————————- Пенопласт ПСБ-С35Пенопласт ПСБ-С25Пеноплэкс 35Экструдированные: Экстрол / ТехноплэксМинвата на битумной связкеТо жеМинвата на синтетической связкеМинватаВата стекляннаяГазостекло или пеностеклоЭковатаМинвата, базальтовая, ИзолБазальтовая плитаПробка ————————— —————- ЗАСЫПКИ ТЕПЛОИЗОЛЯЦИОННЫЕ: ——————————- ———— КерамзитШлак доменный гранулированный ———————————— ——— ОРГАНИЧЕСКИЕ ВОЛОКНИСТЫЕ материалы: ————————————— —— Соломит и плиты страмитКамышитВойлок строительныйПакляТорфоизоляционные плиты ————————————— —- РУЛОННЫЕ материалы: ——————————————- ЛинолеумКартон плотныйРубероид пергамин, толь ——————————————- ДЕРЕВО: ——————————————- Сосна и ель поперек волоконДуб поперек волоконОпилки древесныеФибролит цементныйФанера клеенаяЛисты д ревесноволокнистые (сухая штукатурка) Плиты древесноволокнистыеПлиты пробковые —————————————— -ДРУГИЕ материалы: ——————————————- Газобетон, пенобетонГазозолобетонПористый кирпич на легком раствореАсбестоцементные теплоизоляционные плитыАсфальтобетонПлиты гипсовые с органическими наполнителямиПеногипс и газогипсЛисты гипсовые обшивочные (сухая штукатурка) Смазка глино-песчанаяСмазка глино-соломеннаяСмазка глино-опилочнаяСнегвыпавший
Выбор ориентации ограждения по сторонам света:	северная, северо-восточная, северо-западная, восточная юго-восточная и западнаяюжная и юго-западная

Требуемая толщина утеплителя — не менее		0

8 (863) 31-111-61

Расчет температуры точки росы онлайн калькулятор: Онлайн калькулятор: Определение точки росы

Теплонадзор » Расчет стен – теплозащита, утепление, температура и точка росы

Расчет точки росы онлайн калькулятор — Дом своими руками

Расчет точки росы online калькулятор

Точка росы. расчет, обозначение

Точка росы

Решение проблемы точки росы

ТП = 0,5 Вт / м2 K

Расчет точки росы online калькулятор

Теплотехнический расчет. Часть 2. Точка Росы.

Навигация по записям

Точка Росы. Онлайн Калькулятор.

Точка росы в строительстве.<img src='/800/600/http/moyast.ru/wp-content/uploads/2016/03/%D0%91%D0%B5%D1%82%D0%BE%D0%BD-%D0%A1%D1%82%D0%B5%D0%BD%D0%B0.-R-7.60.png' style='float: right;' /> Расчет точки росы и ее вред для стены дома.

Что такое точка росы

Где должна находится точка росы

Как рассчитать точку росы в стене с утеплителем

Расчет точки росы онлайн калькулятор

Расчет точки росы с помощью прибора

Вред точки росы для стен дома

Точка росы в наружном утеплителе

Точка росы в стене дома, ближе к наружной стороне

Точка росы в стене дома, ближе к внутренней поверхности

Онлайн-калькулятор толщины утеплителя

что это такое в строительстве, калькулятор и таблица, температура и определение, расчет в стене

Что такое точка росы

Понятие точка росы в строительстве

Расчет точки росы

Температура точки росы

Определение: точка росы

Особенности точки росы в стене

Формула точки росы

Точка росы (видео)

Добавить комментарий

Расчет точки росы в стене, определение точки росы в строительстве

Что такое точка росы

Определение точки росы

Заключение

Теплонадзор »Расчет стен — теплозащита, утепление, температура и точка росы

Точка Росы. Онлайн Калькулятор.

Пример расчета точки росы в угольной мельнице

Расчет точки росы онлайн ProstoBuild

Расчет точки росы в стене калькулятор Стены Postrojkin.ru

Точка росы в стене расчет и нахождение

Точка росы: калькулятор для расчета утепления

Точка росы. Определение точки росы расчет, точка росы

Точка росы и ее расчет онлайн калькулятор? ВсеОкна?

Что такое точка росы? Как рассчитать точку росы?

Точка росы: калькулятор для расчета утепления

Точка росы: расчет, определение, что это такое в строительстве

Точка росы и ее расчет онлайн калькулятор? ВсеОкна?

Как определить точку росы и что это такое определение:

Расчет точки росы в калькулятор КАЛЬКУЛЯТОР

Расчет точки росы в таблице, определение точки росы в таблице

Расчет точки росы — РАСЧЕТЫ — АВОК-СОФТ

Точка росы. Определение точки росы в стене при различных

Узнайте методику расчета точки росы для правильного

Определение точки росы в Teplo.guru

Расчет точки росы при утеплении дома изнутри, подсчет и

Точка росы: формула, таблица для определения, как

Точка росы: что это такое в строительстве, калькулятор и

Точка росы: что это такое, определение и формула расчета

Узнайте методику расчета точки росы для правильного

Точка росы: что это такое в строительстве, калькулятор и

Расчетные точки росы онлайн Каталог онлайн калькуляторов

Точка росы: что это такое, определение и формула расчета

Точка составов: формула, таблица для определения, как

Теплотехнический расчет. Часть 2. Точка Росы. Много о

Расчет точки росы Онлайн калькулятор

Расчет точки росы в стене при утеплении дома Таблица и

Точное определение понятия? точка росы? с универсальными

Расчет точки росы при утеплении дома изнутри, подсчет и

Точка росы calc.ru

Что такое точка росы в строительстве, расчет точки росы

Онлайн калькулятор: Определение точки росы

Точка росы газа определение, Справочник химика 21

Расчет точки росы в стене, определение точки росы строительства

Что такое точка росы

Определение точки росы

Заключение

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.
