Проект кровли: этапы создания проекты, расчет кровельной конструкции

Проектирование кровли дома, заказать проект, примеры работ

Услуги	Цена
Проектирование керамической черепицы	350 ₽/м²
Проектирование металлической кровли	550 ₽/м²
Обмерочный чертеж мансарды	150 ₽/м²
Проведение инженерных изысканий	1000 ₽/м²

Преимущества

1. Эффективная защита здания от экстремальных климатических нагрузок.



   экспертный выбор, расчет и монтаж гидро-пароизоляции и кровельного покрытия.

2. Надежная конструкция.

   При грамотном проектировании и профессиональном монтаже кровля не потребует ремонта долгие годы

3. Рациональный расход материалов.

   При необоснованном превышении сечения элементов силового каркаса увеличивается вес и цена конструкции, а при уменьшении — снижается ее надежность.

4. Значительное снижение потерь тепла.

   При наличии эффективной теплоизоляции.

Наши работы

От крыши зависит целостность других конструктивных элементов и степень теплопотерь всего здания, поэтому к ней предъявляются повышенные требования по санитарным, пожарным и строительным нормам и правилам.

Крыша воспринимает и передает на нижележащие конструкции самые экстремальные виды природных воздействий (снег, дождь, ветер). В проекте кровли заложены современные материалы, учтены климатические особенности региона и режим эксплуатации подкровельных помещений. Прибавьте к этому грамотный монтаж — и забудьте о проблемах с крышей на десятилетия. Профессиональный проект кровли — это надлежащим образом оформленное инженерно-конструкторское обоснование идей дизайнера, требующее от проектировщика глубоких теоретических знаний и практических навыков.Квалифицированная инженерно-техническая разработка кровли обеспечивает ее беспроблемную эксплуатацию в будущем.

Примеры наших проектов

Видео

Проектирование кровли

Цены

При этом стоимость проектирования крыши по отношению к стоимости работ и материалов сопоставима с соотношением стоимости страховки автомобиля к цене самого авто. Разница лишь в том, что проект не нужно оплачивать ежегодно. На стоимость разработки проекта кровли частного дома влияет количество скатов, высота здания, величины пролетов между несущими элементами и другие факторы. Точная цена будет определена только после детального анализа исходных данных специалистом.

Сложность разработки

Простая

Средняя

Высокая

Кол-во скатов

8 и менее

Пролетов между опорными конструкциями

8 и менее


Индивидуальная проработка изделий

нет

Сейсмическая активность

ниже 7 баллов

Высота над уровнем моря

ниже 500 м

Высота над уровнем земли

ниже 20 м

Стоимость

215 ₽/м²

Сложность разработки	Простая		Средняя		Высокая
Количество скатов	8 и менее		от 8 до 14		14 и более
Пролетов между опорными конструкциями	8 и менее		менее 8 м		более 8 м
Индивидуальная проработка изделий	нет		да		да
Сейсмическая активность	ниже 7 баллов		ниже 7 баллов		любая
Высота над уровнем моря	ниже 500 м		ниже 500 м		любая
Высота над уровнем земли	ниже 20 м		ниже 20 м		любая
Цена	215 ₽/м2		260 ₽/м2		325 ₽/м2

Срок проектирования крыши составляет от двух недель. В пакет проектных документов войдут чертежи и расчеты конструкций и материалов, а также рекомендации по выбору светопрозрачных конструкций. При этом мы всегда идем навстречу заказчику и по возможности выдаем промежуточные чертежи для заказа материалов.

Используемая продукция

• Керамическая черепица Керамическая черепица ABC TG10, Шифер

  240, ⁹⁹ ₽/шт.

  2 457, ⁷⁹ ₽/м²

• Керамическая черепица Керамическая черепица ABC TG10, Орехово-коричневый

  240, ⁹⁹ ₽/шт.

  2 457, ⁷⁹ ₽/м²

• Конек/хребет Аэроэлемент конька/хребта Ventotec, 5/0.210 м, антрацит, KLOBER

  2 896, ⁷⁶ ₽/шт.

• Конек/хребет Аэроэлемент конька/хребта Ventotec, 5/0.210 м, коричневый, KLOBER

  2 896, ⁷⁶ ₽/шт.

Отзывы

• ООО «МК Агран» выражает глубокую признательность и искреннюю благодарность Компании «Красные крыши» за 2-х летнее плодотворное сотрудничество.

  За время совместной работы было оформлено много заказов, стабильные …

  Читать далее

• Сотрудничество с Вашей компанией мы начали только в этом году. Вы выступили поставщиком черепичного кровельного покрытия на три наших объекта. Работы на двух объектах по монтажу кровли уже полностью завершены. Работы на …

  Читать далее

• Выражаем свою благодарнотсь компании «Красные Крыши» за качественное исполнение обязательств по договору на выполнение комплексных работ по монтажу кровли по адресу: Ленинградский проспект, дом 48/2, строение 1.

  …

  Читать далее

• Компания «Красные Крыши» в 2005 году выполнила кровельные монтажные работы при строительстве коттедженого поселка «Архангельский» в Московской области, п. Горки — 6.

  За время проведения работ компания «Красные …

  Читать далее

Документация

Каталог Керамическая черепица общий 2014 11142.64 КБ, PDFдата публикации: 22.03.2017 СНиП II-22-81* (каменные и армокаменные конструкции) 1094.58 КБ, PDFдата публикации: 02.02.2015 Сертификат испытания Cottosenese, DIN EN1304 рус.яз. 69.5 КБ, PDFдата публикации: 27.02.2014

Сертификаты специалистов

Галерея

В галерею

Полезные статьи

Виды кровли крыши

На современном рынке представлены разные виды кровельных материалов для крыши. Они отличаются по …

Cамозащелкивающаяся фальцевая кровля

Самозащелкивающаяся  фальцевая кровля  представляет собой металлические листы…

Виды и размеры облицовочного кирпича

Фасадный кирпич — это популярный строительный материал, который используют при облицовке новых зд…

Cтроительный кирпич

Кирпич — один из древнейших материалов, получивший широчайшее распространение по причине универса…

Давно хотели мансарду?

Разработаем детальный дизайн-проект

основные этапы проектирования, типичные ошибки

При проектировании кровли дома нужно учитывать и конструктивные особенности, и последовательность выполнения, и количество и характеристики используемых материалов. Проект крыши – это сложно выполнимая задача. Чаще всего ее поручают профессионалам. Но если вы решили все сделать самостоятельно, то стоит первоначально познакомиться с основными этапами и нюансами ее выполнения.

Содержание

1. Проект кровли дома — этапы составления
2. Некоторые типичные ошибки при проектировании

Проект кровли дома — этапы составления

Проект кровли дома выполняется в несколько этапов. В первую очередь стоит определиться с самой формой крова. От этого будет зависеть, какие и в каком количестве материалы понадобятся, а значит и прочность всех конструкций. При строительстве можно использовать следующие формы крыши:

• Односкатная – это самый простой в исполнении и самый дешевый вариант. Как правило, такая конструкция редко используется при частном домостроении;
• Двух и многоскатная крыша – это самый распространенный вариант;
• Вальмовая конструкция – отличается элегантным внешним видом;
• Мансардная крыша – позволяет оборудовать дополнительные жилые помещения в чердачном пространстве;
• Кровля с разными уровнями – считается наиболее сложной как в строительстве, так и в эксплуатации.

Если с формой крыши разобрались, то стоит подумать об используемых материалах. Если каркас или стропильную систему традиционно делают из деревянных элементов, то для кровли можно использовать множество вариантов.

После решения общих вопросов стоит перейти непосредственно к проектированию. В первую очередь делается эскиз будущего крова. Здесь необходимо окончательно определиться с формой и геометрией кровли, ее цветом и оформлением. При составлении эскиза вы сможете визуально увидеть внешний вид всего дома полностью.

Расчет крыши в программе Аркон

Если рисовать вы сами не умеете, то можно воспользоваться услугами дизайнеров и архитекторов. Но такие специалисты могут попросить довольно высокую оплату. Но и из этой ситуации есть выход. Сегодня существует множество специализированных программ, с помощью которых можно без особых трудов (и навыков) сделать эскиз любой сложности.

Также помощь программного обеспечения вам понадобиться при следующем этапе проектировании кровли – разработка основных схем конструкции. Этот этап проектирования состоит из нескольких шагов:

• В первую очередь стоит высчитать предполагаемые нагрузки на крышу. Снег, ветер и другие атмосферные явления, а так же вес всех материалов – все это должна выдержать конструкция кровли;

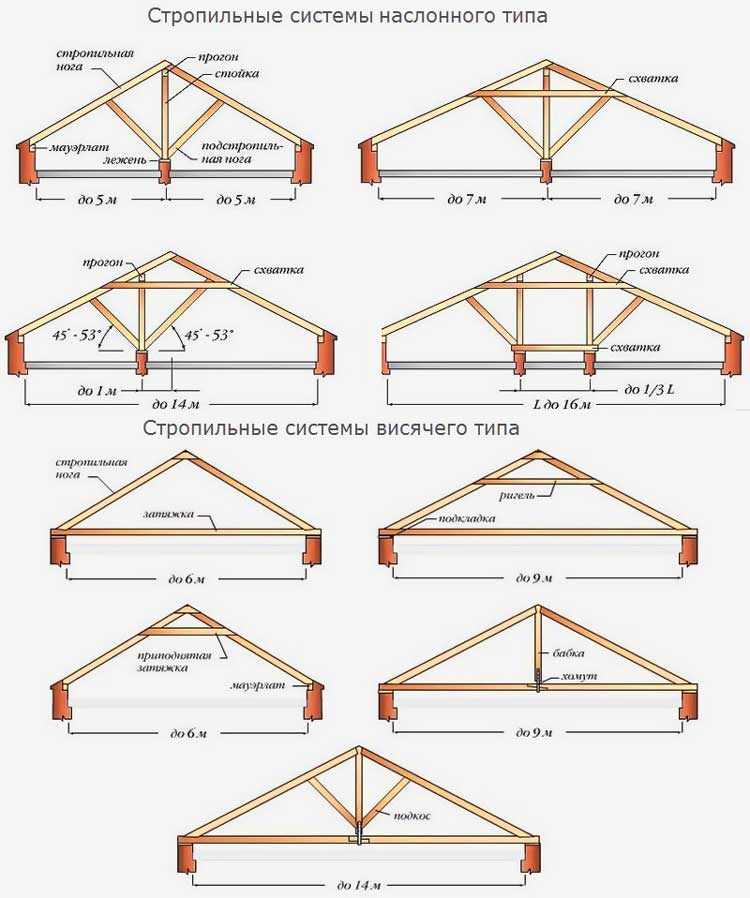

• Затем делается расчет размеров и сечения стропильной системы. Именно эта конструкция будет перераспределять все нагрузки на другие элементы;
• Далее, делается чертеж самой кровли. На этом шаге выбирается оптимальный для вашего крова вариант устройства всех деталей. Делается чертеж всех систем и их составляющих.

Это тоже важно знать:  Расчет кровли крыши – вручную и специальными программами

Заключительным этапом проектирования будет составление сметы. На предыдущих шагах вы уже просчитали, каких и сколько материалов вам понадобиться для строительства крыши. Достаточно просто узнать их стоимость и смета готова. Но стоит помнить, что основные расходы вы понесете на оплату строителям. Если у вас есть опыт в подобных работах, то эту статью можно вычеркивать из сметы. Но конструкция крыши довольно сложна, поэтому многие предпочитают довериться профессионалам.

Составление проекта крыши – это сложный и поэтапный процесс. В первую очередь нужно определиться с типом и формой будущей конструкции. После этого выбрать, какой кровельный материал будет использоваться. Только после этого составляется эскиз и схема крыши. Важно при проектировании учесть все мелочи, чтобы во время монтажа не возникали простои и трудности.

Некоторые типичные ошибки при проектировании

Составив проект кровли дома, не стоит сразу же начинать строительные работы. Крыша – это сложная конструкция. Поэтому перед началом ее монтажа еще раз проверьте свою проектную документацию, лучше всего это сделать вместе со специалистами. Если в ваши расчеты и схемы прокрадется ошибка, то она будет дорого вам стоить, как в финансовом плане, так и в виде зря потраченных усилий.

Очень часто при проектировании возникает архитектурная ошибка, которая связана с вентиляцией крыши. Если ее не предусмотреть или сделать неправильно, то используемый материал начнет гнить и вся конструкция быстро выйдет из строя.

Пример правильно выполненного проекта кровли

Чаще всего ошибки в расчетах системы вентиляции связаны с «теплой» крышей. Если под кровельным материалом предусмотрена укладка теплоизоляционного слоя, то между ним и гидроизоляцией должен свободно «гулять» воздух. Очень часто, желая украсить свой дом, владельцы устанавливаются различные дополнения на карниз или другую часть кровли. Но стоит помнить, что такие «украшения» могут стать препятствием для свободного проникновения воздуха. А значит, вентиляция крыши будет некачественной.

Следующей часто встречающейся при проектировании кровли дома ошибкой является некачественная водосточная система. Все стараются украсить карнизы крова красивыми желобами, но вот на их размер зачастую не обращаются внимание. Но при проектировании водосточной системы на первом месте должна стоять практичность, а не внешний вид. Зачастую пропускной способности желобов не хватает, и дождевая вода попадает на стену и под нее. Все это приводит к быстрому выходу из строя всего строения.

Еще одной ошибка – неверно сделанный расчет уклона скатов. Если крыша не будет иметь достаточный уклон, то в зимнее время на ней будет скапливаться большое количество снега. Такая нагрузка потребует увеличение сечения используемых в стропильной системе элементов. В противном случае, крыша может просто не выдержать всей нагрузки.

Проектирование крыши дома требует определенных знаний в строительстве. Если таковыми вы не обладаете, то лучше доверить это дело специалистам. Потратив некоторую сумму, вы получите верно составленный проект. А это значит, что ваша постройка прослужит долго, и не будет доставлять неприятности при своей эксплуатации.

Проект зеленой крыши в Шуновере | Университет Огайо

Новейшая зеленая крыша в Огайо

Скуновер-центр является домом для новейшей зеленой крыши Университета Огайо. Зеленая крыша, установленная в июле 2020 года во время пандемии COVID-19, уже является ярким пятном в это непростое лето. Как только обитатели здания вернутся в Шуновер, им больше не придется смотреть на ослепительно белую мембрану крыши из окон, выходящих на юг, а вместо этого они увидят зеленые насаждения. Крыша не только обеспечит удовольствие от просмотра, но и будет использоваться для исследований многими колледжами и факультетами по всему университету. Нажмите на проекты, чтобы получить ссылки на наши исследования, коммуникации и инженерные инициативы.

Преимущества зеленой инфраструктуры

• Управление ливневыми стоками

  ---

  Дождь, падающий на черепичные крыши, как правило, как можно быстрее отводится на улицу и в наши системы ливневой канализации. Зеленая крыша помогает поглощать этот дождь для использования растениями. Водосточная система Schoonover Green Roof помогает нам измерять количество дождевой воды, стекающей с грядок, и качество этой воды.

• Качество воздуха и температура

  ---

  Зеленые крыши уменьшают содержание углекислого газа в атмосфере, накапливая его в тканях растений. Они смягчают эффект городского острова тепла, покрывая крыши, притягивающие тепло, растительностью, поглощающей солнечное излучение. Дальнейшее понижение температуры происходит за счет эвапотранспирации растений.

• Общая экономическая выгода

  ---

  Зеленые крыши служат дольше, чем обычные крыши, потому что мембрана защищена от УФ-излучения и теплового стресса. Зеленые крыши помогают снизить нагрузку на систему отопления, вентиляции и кондиционирования здания зимой и летом, что приводит к общей экономии затрат на электроэнергию! Они также улучшают стоимость недвижимости.

65%

Зеленые крыши снижают сток ливневых вод с крыши на 65%.

(Управление общих служб США, 2011 г.)

30–40 %

Зеленые крыши делают поверхности крыш на 30–40 % прохладнее.

(Управление общих служб США, 2011 г.)



+23 года

Зеленые крыши служат на 23 года дольше, чем черные крыши, прежде чем потребуется их замена

(Управление общих служб США, 2011 г.)

Schoonover Center был реконструирован в 2013 году с новой крышей, построенной для удержания зеленой крыши, хотя тогда она не была засажена. Осенью 2017 года междисциплинарная группа преподавателей начала работу по установке зеленой крыши на территории кампуса, которую студенты и преподаватели могли бы использовать для исследовательской и образовательной деятельности. Колледж Скриппса был добровольным партнером в преобразовании их незасаженной крыши в зеленую крышу.

Гранты были выданы PepsiCo Zero Impact Fund и Academic Innovation Accelerator для получения финансирования для установки зеленой крыши. Гранты PACE и 1804 были направлены на поддержку студентов-сотрудников, которые помогли нам продвинуть проект. Студенты и преподаватели университета начали разрабатывать художественные, коммуникационные, инженерные и исследовательские проекты задолго до начала установки.

В феврале 2020 года была создана новая студенческая организация «Зеленая инициатива», которая с огромной энергией посвятила себя продвижению «зеленой» инфраструктуры с помощью средств массовой информации, исследований, информационно-пропагандистской деятельности и защиты интересов.

После нескольких лет планирования и задержки посадки растений из-за нового коронавируса в начале июля 2020 года крыша была преобразована в зеленую крышу. Студенческие проекты продолжают обретать форму, даже несмотря на то, что университет ввел основные меры безопасности. во время пандемии.

Используйте этот веб-сайт, чтобы узнать больше о зеленых крышах, зеленой инфраструктуре и устойчивом развитии, а также найти ресурсы для своего класса или идеи для проектов. История этой инициативы по созданию зеленых крыш будет продолжать расти, поскольку мы предвидим будущее, наполненное зелеными насаждениями. Заглядывайте чаще!

«Проект Белой Крыши»: самый экономичный способ борьбы с изменением климата | by Left side of fashion.com

Неожиданный способ сократить наши расходы и воздействие на окружающую среду может быть прямо у нас над головой

Вам не нужно тратить 1,9 миллиона долларов США, чтобы оказать положительное воздействие на окружающую среду. Есть простые приемы, чтобы сэкономить деньги, оставаясь при этом зеленым! Воздействие цвета вашей крыши на окружающую среду, возможно, не приходило вам в голову, но приготовьтесь к сюрпризу. Во многих городских районах Америки есть темные крыши, покрытые смолой, которые поглощают тепло жарких летних месяцев. Чтобы охладить эти здания, тратятся деньги и энергия. «Проект Белой Крыши» предложил простое и гениальное решение: использовать для покраски крыш белое покрытие, отражающее солнечные лучи.

Архитектор AND-RÉ взял эту концепцию и реализовал ее, спроектировав серию отелей, полностью покрытых белой краской. Он не только принял во внимание экологический аспект, но и решил создать целостную и успокаивающую среду. Экологически чистый душевный и физический покой для постояльцев отеля «Белый Волк».

Почему покраска крыши в белый цвет может быть лучше, чем сады на крыше

Некоторым «проект белой крыши» кажется дешевой альтернативой садам на крыше, зеленым крышам с растительностью, которые уже начали заменять черные крыши. Исследования показали обратное:

• Белые крыши более экономичны на протяжении всего жизненного цикла, чем черные крыши.
• Зеленые крыши обходятся дороже на протяжении всего жизненного цикла, чем белые или черные крыши.
• Стоимость установки и замены зеленых крыш превышает срок их службы.
• Зеленые крыши в три раза менее эффективны для охлаждения земного шара, чем белые крыши.
• Поэтапный отказ от темных крыш вместо зеленых и белых крыш полезен для здоровья населения в целом.

Принимая во внимание эти факты, становится ясно, что «Проект Белой Крыши» является более экологичным направлением.

Существует мало споров о преимуществах белой крыши по сравнению с обычной черной крышей. Большинство черных крыш изготавливают из кровельной смолы: темной маслянистой смеси, содержащей растворители, поверхностные прилипатели и минеральные наполнители. Насколько вы далеки от заботы об окружающей среде. Эти темные крыши поглощают так много тепла, что экологические и финансовые затраты на охлаждение внутренней части здания и содержание крыш становятся чрезмерными. Особенно, когда белая крыша — это простой способ произвести положительное впечатление. Даже Бывший президент США Билл Клинтон долгое время был сторонником белых крыш:

«Каждая черная крыша в Нью-Йорке должна быть белой; каждая крыша в Чикаго должна быть белой; каждая крыша в Литл-Роке должна быть белой.
