Предохранительный клапан системы отопления: Предохранительный клапан для отопления — интернет-магазин Valtec

Предохранительный клапан сброса давления в системе отопления — установка сбросного клапана

Целые группы и отдельные элементы безопасности — это не редкость в различных системах. Автономные тепловые сети закрытого типа не являются исключением. Ведь при их строительстве и монтаже используется сбросной клапан для отопления. Рассмотрим подробно нюанс использования и монтажа элемента безопасности. Читайте и будете знать основные виды и конструктивные особенности устройств. Расскажем также о неисправностях и способах их устранения.

Предохранительный сбросной клапан для отопительной автономной системы

Общие сведения

Домовладельцы в основном создают автономные тепловые сети. После строительства отопительной системы контур начинают заполнять водой, у которой начальная температура составляет примерно 16 °C. По сети теплопереносящая жидкость начинает двигаться по замкнутому кольцу. Она регулярно возвращается в котел, где постоянно нагревается. В результате горячая среда постепенно увеличивается в объеме и положительно влияет на увеличение давления, которое разрушает трубопроводы изнутри и приборные элементы.

Отмечают следующие негативные последствия увеличения нормативного значения давления, превышающего 3,65 бар:

• разрыв или только повреждения полимерных соединений;

• электрозамыкание оборудования;

• трубные протечки;

• взрыв котельного оборудования.


Последствия после взрыва бытового котельного оборудования

Одному из самых больших рисков подвергаются твердотопливные теплогенерирующие установки. Ведь в них сложно регулировать требуемую теплоотдачу по сравнению с котлами, которые работают на газе и электричестве. Хотя в состав последних изделий входит группа безопасности. Именно она делает их более привлекательными, так как способна отключить большинство элементов, когда происходит значительное увеличение температуры и давления выше допустимых значений.

На заметку! Группа безопасности у генераторов тепла на газе и электричестве размещается производителями в корпусе. Поэтому она снаружи даже незаметна.

В то же время у котла на твердом топливе интенсивность горения корректируется в большинстве случаев заслонкой. Ее оператору необходимо периодически открывать, а потом по необходимости прикрывать. Это для человека не является удобным способом корректировки интенсивности горения. Тем более такой вариант совершенно не подойдет для неопытного оператора, так как для него он представляет высокую опасность.

В твердотопливном котле заслонку нужно открывать и закрывать для корректировки интенсивности горения

При этом не стоит забывать, что сила тепловой энергии от твердотопливного котла — это переменная величина. Она меняется со временем. По этой причине уже сильно горячая жидкость может стать еще горячее.

На заметку! Сгорая в топочной камере, уголь в большинстве случаев очень хорошо разогревается. Сильно горячее топливо доведет жидкость до нужной температуры и тогда придется ограничить доступ кислорода. Это станет причиной затухания пламени.

Даже если огонь в раскаленном топочном отделении твердотопливного котла пропадет, то нагретые стенки все равно будут являться источниками приличного количества тепла. По этой причине тепловой носитель начнет закипать. Эффект возникает даже при температуре 93 °C. Итогом такого процесса становится пар, который будет появляться в большом количестве в результате воздействия высокой температуры. Поэтому непременно возрастет давление.

В котельном оборудовании на твердом топливе вода закипает даже без огня, если поверхности топки нагреты хотя бы до 93°C

Именно таким котлам никак без одного из вариантов сбросного клапана для отопления. Ведь он является изделием аварийного назначения. В нужный момент, когда показатель давления достигнет критического значения, у него сработает заслонка. Она откроется, и пар свободно выйдет наружу. Как только показатель давления нормализуется, заслонка клапана возвращается на исходные позиции.

После этого весь процесс повторяется. Другими словами, клапан всегда находится в режиме ожидания.

Важно! Установка предохранительного клапана в системе отопления всегда выполняется, если генератором тепловой энергии является котельной агрегат. На это не влияет вид используемого топлива. Теплогенерирующая установка может быть, например, на пару или на угле. Настенные агрегаты на газе или электричестве еще на стадии проектирования оснащаются таким элементом безопасности и обязательно комплектуются, когда изготавливаются.

Установленный в заводских условиях предохранительный клапан на котельном агрегате

Гидравлическая система замкнутой конструкции с нагреваемой жидкостью — это именно то место, где предусматривается данное устройство. В таком контуре прибор монтируется вместе с расширительным баком. Очень часто он объединяется в котловую группу безопасности, в которой также присутствует отводчик воздуха и манометр.

Приспособление для сброса излишек давления большинство рядовых пользователей и подавляющее число специалистов относят к самым распространенным и часто встречаемым клапанам для гидравлических отопительных систем. Однако не все знают об особенностях этого устройства.

Разновидности клапанов

Любое сбросное приспособление критического давления в сетях с теплоносителем состоит из обязательных частей. Так, в состав прибора входит запорная арматура. Одной ее частью является седло, а другой — затвор. В состав предохранительного прибора также входит датчик. Он реагирует на силовое воздействие.

Одной составной частью клапанного устройства сброса лишнего давления является запорная арматура, а второй — датчик

Одной составной частью клапанного устройства сброса лишнего давления является запорная арматура, а второй — датчик

Само аварийное устройство имеет 4 основных разновидности, отличающихся:

вариантом зажима;

высотой, на которую поднимается затвор;

скоростью срабатывания;

3-х ходовым аварийным исполнением.

Обратите внимание! Предохранительная арматура избыточного давления обычно монтируется на подаче. Ее размещают в непосредственной близости от теплогенерирующей установки. Рекомендованное расстояние составляет максимум 500 мм от котла. При этом ее размещать запрещается на трубе, которая идет от генератора тепла до прибора безопасности. Здесь нельзя монтировать запорные элементы. Никакая арматура не должна перекрывать этот трубопровод и мешать процессу сброса пара, который может возникнуть в результате работы теплоконтура объекта.

Различие по способу зажима

Изделия с пружинами выбирают для частных домов и даже предприятий. Такая предохранительная арматура устанавливается в отопительных сетях небольшой мощности.

Установленные пружинные клапаны сброса лишнего теплоносителя

Пружинный аварийный клапан сброса давления в системе отопления — это подрывной элемент обычно небольшого размера. Он отличается простой конструкцией и практичностью. Его популярность обусловлена доступной ценой и возможностью монтажа вместе с любыми другими элементами, которые входят в группу безопасности.

Значение давления в тепловом контуре дома или предприятия влияет на уровень сжатия механизма изделия. В этот момент происходит срабатывание датчика. От упругости сбросной пружины зависит диапазон настроек подрывного клапана.

Работает устройство по следующему принципу:

поток теплоносителя оказывает воздействие на затвор;

движение теплового носителя ограничивается пружинным клапаном;

затвор полностью открывается или приподнимается, когда давление теплоносителя превышает силу сжатия пружины;

излишки теплопереносящей жидкости выходят наружу через соответствующий патрубок;

происходит нормализация удельной емкости теплоносителя;

затворный механизм перекрывается пружиной, он возвращается в начальное положение.

После срабатывания затворный механизм устройства безопасности возвращается в начальное положение

Производство клапана для сброса излишек давления из гидравлической замкнутой системы выполняется из высококачественных сплавов. Латунь используется для изготовления корпуса изделия. Для этого применяется технология горячей штамповки. Сталь используется при производстве пружин. При изготовлении также применяются полимерные материалы. Из них изготавливаются: мембрана, уплотнитель и ручка.

На заметку! Существует возможность приобрести пружинное устройство безопасности с заданной настройкой. Ассортимент продукции также позволяет купить изделие, которое нужно настраивать на месте монтажа. После этого оно проверяется во время пусконаладочных работ.

В частных котельных и отопительных системах не так часто встречаются клапана рычажно-грузовой конструкции. В основном эти приборы используются на промышленных предприятиях. Ведь на заводах и так далее коммуникации прокладываются с использованием трубопроводов, диаметр которых составляет минимум 250 мм.

Рычажные предохранительные аварийные конструкции

В рычажно-грузовом оборудовании безопасности на затвор усилие создается грузом, а не пружинным механизмом. В конструкции также имеется рычаг. Именно он используется для навешивания груза. Кроме того, рычаг имеет определенную длину. Это необходимо, чтобы груз имел возможность перемещаться и с разной силой прижимать шток к седлу.

Открытие устройства рычажно-грузовой конструкции происходит во время давления внешней среды, которое превышает значения снизу золотника. Ведь последняя деталь действует на рычажную часть. После открытия элемента безопасности осуществляется сброс лишнего теплоносителя посредством соответствующего отверстия.

Именно длина рычажной детали и вес груза влияет на давление, при котором происходит срабатывание прибора рычажно-грузовой конструкции. Такое устройства по надежности не уступают пружинным приборам безопасности. Однако их цена выше. Монтаж рычажных механизмов осуществляется на фланцы. С их помощью происходит соединение с трубопроводами. При этом у подсоединяемых труб минимальный диаметр может составлять 70 мм.

Варианты рычажных и пружинных конструкций безопасности

Различие по высоте подъема затвора

Высота подъема заслонки у клапанов безопасности гидравлических систем составляет максимум 0,07 относительно места, которое занимает седло. Все приборы сброса давления с такими характеристиками относятся к малоподъемным устройствам. В них используется пропорциональный открывающий механизм. Конструкции отличаются небольшой способностью пропускать излишки теплоносителя и очень простым устройством.

Существуют также полноподъемные приборы. У этой разновидности оборудования высота подъема затвора намного больше. По этой причине оно отличается большей пропускной способностью по сравнению с молоподъемными приспособлениями. Полноподъемные приборы сбрасывают из контура намного больше лишнего теплоносителя, когда он значительно увеличивается в объеме.

Пример малоподъемного клапана с манометром

Различие по скорости срабатывания

У пропорциональных механизмов срабатывание крышек происходит с задержкой. Они открываются на размер, который прямо пропорционален величине возрастающему давлению, возникающему внутри трубы теплоконтура. Чем выше поднимается крышка заслонки, тем больше удаляются во внешнюю среду теплоносителя.

Данная разновидность оборудования безопасности отопительной сети не ограничена применением исключительно в среде, которой свойственно сжиматься. Однако такие приспособления чаще всего используются именно в контурах отопления, переносящих тепло посредством воды. Они также широко применяются с другими жидкостями.

Производители выпускают еще двухпозиционные сбрасывающие клапаны. Эта разновидность устройств отличается мгновенным срабатыванием при повышении давления, если оно достигает установленных значений. Открытие осуществляется, когда не зафиксирована заслонка предохранителя.

На заметку! Профессионалы рекомендуют монтировать двухпозиционные приспособления сброса излишек теплового носителя именно в средах, которым свойственно сжатие.

Вариант двухпозиционного предохранительного клапана

Двухпозиционные устройства также отличаются колебанием заслонки. Причем процесс происходит в автоматическом режиме. Это основной недостаток такого оборудования.

Тем, кто эксплуатирует отопление нужно знать, что резкое открытие заслонки двухпозиционного клапана сопровождается выбросом большого количества воды. Об этой отличительной черте нужно помнить, когда монтируется двухпозиционный затвор в отопительных контурах, перемещающих жидкий теплоноситель. Данная особенность также повышает вероятность, что может уменьшиться значение давления в трубопроводной сети. При этом клапану свойственно моментальное закрытие. Данная особенность может стать причиной возникновения гидравлического удара. Таких недостатков нет в пропорциональных механизмах.

Из клапана может произойти выброс большого количества горячей воды

Переключатели трехходовой конструкции

Клапана сброса, имеющие трехходовую конструкцию, это отдельная группа элементов безопасности гидравлических контуров отопления. Устройства оснащаются ручными переключателями. Они также могут быть электрическими, что удобно в эксплуатации и положительно влияет на уровень безопасности. Приспособления данного вида предназначены для применения в низкотемпературных контурах.

Котловой клапан предохранительного назначения — это устройство с тремя отверстиями. Одно из них служит для входа жидкости, а два других являются выходами для теплоносителя. Тепловой носитель – это среда, которая выполняет контроль над затвором, изготовленного в форме шара. Он также может быть сконструирован в виде штока. Когда тепловой носитель перемещается в приборе — он вращается.

Условная схема работы трехходового предохранительного клапана

Так, если в доме смонтирована не только радиаторная отопительная сеть, но и имеется теплый пол, тогда в соответствии со СНиП для работы полового обогрева требуется обеспечить подачу теплоносителя с умеренными температурами. Однако котельное оборудование нагревает воду одинаковой температуры сразу для двух систем. Именно здесь на помощь приходит распределительный клапан. Лучше всего позволяет решить задачу именно трехходовая модель.

Функции распределительной арматуры, которая имеет 3-х ходовое устройство, следующие:

ограничение областей;

распределение плотности перемещаемого теплоносителя по зонам;

оказание помощи в смешивание воды из основной трубы (подачи или обратки) для перемещения в теплый пол теплоносителя с более низкой температурой по сравнению с настенными радиаторами.

Важно! Чтобы самостоятельно не контролировать температурный режим, рекомендуется обратить внимание на клапанные устройства, оснащенные сервоприводом.

Клапан предохранительный с сервоприводом

Устройство с сервоприводом оснащается также датчиком, который необходимо разместить в низкотемпературном контуре. Запорная арматура будет включаться, когда измеряются температурные значения. Она станет закрывать или открывать подачу воды из обратки.

Особенности подбора

Когда необходимо выбрать конкретный предохранительный элемент безопасности сброса лишнего количества теплового носителя, рекомендуется сначала изучить технические характеристики установленного котла. Специалисты советуют посмотреть инструкцию, которую подготовил именно производитель. Она позволит узнать реальные допустимые значения. Предохранительный клапан в системе отопления выбирается с учетом следующих конкретных факторов:

1. Мощности оборудования, обеспечивающего получение требуемого количества тепловой энергии.

2. Максимального значения давления теплового носителя в котельном агрегате.

3. Сечения проходного отверстия в устройстве, обеспечивающего безопасность при расширении воды во время нагрева.


При выборе устройства безопасности обязательно учитывается сечение проходного отверстия

Во время выбора обязательно нужно обращать внимание, чтобы регулятор давления соответствовал диапазону, в рамках которого лежат характеристики конкретного котельного агрегата. Давление, позволяющее выполнять выброс излишек теплового носителя, обязательно должно превышать минимум на 27% рабочий режим. При этом не допускается, чтобы оно было больше 32% от тех же значений. Только при таком давление отопительная замкнутая теплосеть будет нормально функционировать.

При выборе также учитывается диаметр приспособления безопасности. Он не может превышать сечение патрубка. Устройство сброса нужно выбирать с меньшим диаметром. Иначе будет постоянно возникать сопротивление. Из-за него устройство не сможет полноценно работать. Поэтому не будет обеспечен требуемый уровень безопасности.

Для всех подобных изделий лучшим материалом, из которого они изготавливаются, является латунь. У этого спала самое лучшее температурное расширение. Данный показатель позволяет корпусам приспособлений не разрушаться даже при воздействии очень высокого давления.

Большинство изделий сброса давления изготавливаются из латуни

У качественных изделий блок регулировки изготовлен из пластика. Причем используется термоустойчивый материал. Поэтому он сохраняет жесткость, даже если на него воздействует только один кипяток в течение длительного времени.

Монтаж клапана

Когда выполняется установка устройства безопасности и сброса лишней расширенной воды под давлением, используется специально подготовленный комплект инструментов. Монтаж позволяют выполнить:

• отвертки с крестовым шлицем;

• различные ключи, включая разводной и гаечный инструмент;

• пассатижи;

• измерительный инструмент — основным является рулетка.


На заметку! В работе также используется герметик.

После подготовленного инструмента определяется место, где будет смонтирован элемент безопасности. Как уже было написано выше, его лучше устанавливать на подаче. Рекомендованное расстояние от котельного агрегата не должно превышать 500 мм. Однако при возможности клапан рекомендуется установить на дистанции от 250 да 350 мм. Специалисты дополнительно советуют подбирать место рядом с выходящим патрубком котельного агрегата.

Клапан монтируется непосредственно рядом с котлом

Действующий СНиП регламентирует поэтапный монтаж предохранительного клапана. Основные правила действуют для всех разновидностей устройств. При установке изделия сброса давления специалисты рекомендуют обращать внимание на следующие моменты:

• Если монтируется пружинное устройство, его ось должна располагаться строго вертикально и находиться исключительно под корпусом приспособления.

• Когда изделие устанавливается отдельно от группы безопасности, тогда рядом обязательно осуществляется монтаж манометра;

• В работе применяют ключ с той стороны прибора, с которой он закручивается, чтобы исключить появление повреждений на корпусных деталях в процессе вращения приспособления;

• Если монтируется рычажно-грузовой прибор, тогда рычаг устройства должен быть установлен исключительно в горизонтальном направлении;


Монтаж рычажного устройства выполняется строго горизонтально

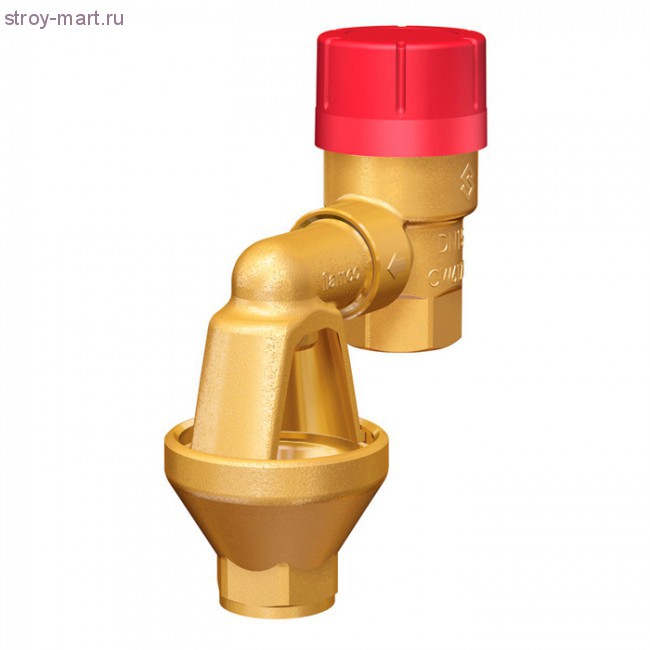

• Патрубок, из которого выходит жидкость, нужно подключать к канализации не напрямую, а с использованием воронки или приемка;

• На том участке, с одной стороны которого установлен клапан, а с другой — котел, запрещается размещать обратные клапана, насосные агрегаты, различные задвижки и так далее;

• Если имеется система естественной циркуляцией тепловой жидкости, в этом случае для монтажа устройства сброса выбирается самое высокое место в контуре;

• При наличии сливной трубы, выполняющей отвод теплоносителя в канализационную сеть или обратный трубопровод, осуществляется ее подключение к патрубку приспособления безопасности.


При выборе учитывается условный диаметр прибора. Его подбор осуществляется с учетом рекомендаций Гостехнадзора. Решается этот вопрос путем обращения в специализированную компанию. При отсутствии такой возможности, рекомендуется использовать один из онлайн-сервисов.

Клапан сброса давления в отопительных сетях замкнутого типа регулируется в зависимости от используемой прижимной конструкции. Если это пружинное устройство, тогда для настройки приспособления имеется специальный колпачок. Путем его вращения можно настроить требуемое сжатие пружины. Причем данный способ регулировки отличается высокой точностью. Она составляет +/- 0,3 атм. Если же это рычажное устройство, то в этом случае настройку необходимо осуществлять путем перемещения груза или увеличения веса.

Если приспособление сработало от 9 до 10 раз, тогда у него обязательно износилась тарелка вместе с пружинным механизмом. Поэтому устройство уже не может обладать первоначальной герметичностью. В этом случае специалисты рекомендуют выполнить замену клапана на новое изделие.

Представленные на рынке предохранительные клапаны представляют собой простые приспособления, отличающиеся высокой надежностью. Данные механизмы предоставляют возможность повысить уровень безопасности герметичной замкнутой отопительные конструкции с жидким теплоносителем. Они позволяют уберечь дом от неожиданных аварийных ситуаций, которые могут случиться в отопительных системах.

Чтобы исключить чрезвычайное происшествие, связанное с резким повышением давления во время расширения воды и, когда она нагревается, в тепловом контуре жилища, достаточно подобрать качественное изделие сброса теплоносителя. Однако нужно выбирать его расчетных показателей. Затем выполняется грамотная установка и настройка. При этом рекомендуется регулярно проверять устройство и при необходимости менять на новое. Соблюдая простые правила, удастся безопасно пользоваться отоплением в течение всей эксплуатации теплового контура.

Основные неисправности

Когда клапан сброса вышел из строя, тогда из-за штуцера начинает постоянно вытекать теплоноситель. О неисправности также свидетельствует отсутствие капель, если даже осуществляется максимальный нагрев. То, что прибор вышел из строя, еще можно определить путем поднятия рычага. Если слив в этот момент отсутствует, тогда пора исправлять неполадки.

После поднятия рычага вода не вытекает из клапана — прибор вышел из строя

К основным неисправностям устройства сброса лишнего теплового носителя относится:

1. Жидкость, которая постоянно течет из штуцера. Это происходит при высоком давлении. Если при расчетных 6 бар лишний магистральный теплоноситель постоянно сливается при 7 бар. В такой ситуации нужно выполнить проверку принудительного слива. Для этого необходимо использовать рычажок. Если капель остановился, тогда все проблемы кроются в высоком давлении. Чтобы исправить ситуацию, рекомендуется установить редуктор на входе в жилище.

2. Если теплоноситель продолжает бежать даже после сбрасывания давления, проблема заключается в зазоре рабочей пружины. Ремонт выполняется путем разборки группы безопасности. Необходимо все ее элементы хорошо очистить, а потом установить на место.

3. Если отсутствует принудительный слив и капель, тогда проблема скрывается в зазоре штуцера. Эта ситуация исправляется разбором и чисткой.


На заметку! Неразборную деталь при необходимости ремонта нужно заменить.

Коротко о главном

Клапан сброса лишней жидкости из отопительной сети при ее расширении во время нагрева устанавливается дополнительно к твердотопливным котлам, так как у газового и электрического оборудования он уже встроен в корпус. Монтаж приспособления осуществляется не дальше 500 мм от котельного агрегата. На трубе, которая соединяет котел и элемент безопасности, не должно быть никаких задвижек, насосов и другой арматуры.

Существуют пружинные, рычажно-грузовые приспособления сброса теплоносителя. Элементы безопасности также отличаются высотой подъема затвора, скоростью срабатывания и 3-х ходовым исполнением. Основной неисправностью прибора является течь. Она устраняется путем сброса давления или разборкой и чисткой конструкции.

Как думаете — все ли настенные котельные агрегаты оснащены в заводских условиях клапанами сброса лишнего теплоносителя?

Предохранительный клапан в системе отопления: сбросной и аварийный

При резких перепадах температуры теплоносителя в трубах возникает избыточное давление, которое может привести к их разрыву или деформации. Кроме того, во время эксплуатации отопительной системы могут возникать различные сбои, что также может привести к скачку давления в теплосети. Исключить такую ситуацию позволяет монтаж предохранительного клапана в системе отопления.



Устройство относится к группе безопасности отопительных приборов и служит для предотвращения различных повреждений. С помощью таких механизмов также может осуществляться регулировка температуры жидкости в теплосети.

Типы предохранителей

Предохранительный клапан для систем обогрева имеет несколько разновидностей, отличающихся по принципу работы и выполняющих различные функции:

• сбросной;
• обратный;
• воздушный;
• регулирующий;
• перепускной.

Сбросной

Устройства сбросного типа заранее рассчитываются на определенное давление, при превышении которого происходит удаление лишнего теплоносителя. Для стравливания избыточного давления предусмотрено специальное сливное отверстие, которое закрыто при нормальных условиях. При повышении давления выше безопасного, мембрана поднимается напором теплоносителя выше отверстия аварийного сброса давления, и избыток жидкости просто удаляется из системы.

Обратный

Устройство служит для предотвращения смены направления движения жидкости в контуре. Суть работы предохранителя проста. Специальный запорный механизм позволяет воде двигаться только в одном направлении – в нагревательный бак. Кроме того, при повышении давления в трубопроводах через «носик» клапана происходит сброс излишков воды. Для того чтобы вода не выливалась на пол, рекомендуется на выходное отверстие клапана надеть сбросной патрубок и вывести его в канализацию.

Подпружиненный

В подпружиненных обратных устройствах заслонка пропускного отверстия закрывается с помощью прижимной силы пружины. Поток воды давит на мембрану, приподнимая пружину и открывая пропускное отверстие. В случае возвратного тока жидкости, что недопустимо, если используется закрытая схема отопления, пружина давит на мембрану сверху, закрывая отверстие. Давление с обратной стороны еще более усиливает прижимную силу, не допуская смены направления движения потока.

Шаровый

Имеет в основе тот же принцип, но вместо пружины и затвора используется стальной шар, закрывающий сливное отверстие под действием силы тяжести. Это накладывает некоторые ограничения. Так, например, его можно использовать только на горизонтальных участках отопления.

Воздушный

Помимо избыточного давления в системе отопления существует еще проблема возможного образования воздушных пробок. В основном такая проблема возникает, если теплоносителем выступает вода. Дело в том, что в воде комнатной температуры содержится некоторое количество растворенного воздуха, который высвобождается в процессе нагрева. Установка воздушного предохранительного клапана для отопления в замкнутой системе предотвратит скопление воздуха, перекрывающего движение воды.

Принцип действия

Устройство работает по следующему принципу: в специальной капсуле находится поплавок, когда в системе отсутствует воздух, он находится в поднятом состоянии. При завоздушивании теплосети, уровень воды в капсуле понижается, а поплавок опускается, открывая затвор, выпускающий воздух из системы обогрева. Аварийный спуск воздуха может осуществляться вручную либо автоматически.

Регулирующий

Регулирующий клапан устанавливается перед радиаторами. Он выполняет функцию контроля температуры. Работает по принципу сужения пропускного отверстия при увеличении температуры теплоносителя вплоть до полного перекрытия потока, направленного в батареи. Таким образом становится возможной температурная регулировка систем обогрева, что позволяет сократить перерасход энергии и поддерживать температуру помещения на комфортном уровне.

Перепускной

Регулирующие термоклапаны для отопления помогают удерживать температуру в заданных пределах, не допуская перегрева помещения, сужая либо перекрывая поток теплоносителя, ведущий в радиаторы. Такой принцип может привести к ряду проблем.
Например, если схема отопления в доме предусматривает несколько помещений с радиаторами, а поток теплоносителя перекрыт, то его циркуляция останавливается, что может привести либо к неравномерному прогреву разных помещений, либо к повреждению насоса принудительной циркуляции. Для решения таких проблем используется перепускной клапан.

Перепускной клапан выполняет задачу сохранения равномерного тока теплоносителя. Для этого при повышении давления в трубах он перенаправляет его избыток в обратный контур. Теплоноситель не удаляется из системы обогрева. Перепускной предохранитель способен работать в постоянном режиме, а не так, как обратный, выполняющий сброс давления только на пиках повышения объема теплоносителя.

Таким образом установка предохранительного клапана для системы отопления закрытого типа крайне важна. Выбор подходящего устройства зависит от функций, которые будут на него возлагаться.

5 вещей, которые вы должны знать

Если у вас недавно возникли проблемы с водонагревателем, вы можете обнаружить, что платите большие счета за электроэнергию, не получаете доступ к горячей воде, когда вам это нужно, или у вас низкое давление воды. .

Это может расстраивать, но в чем причина? Возможно, у вас проблема с редукционным клапаном водонагревателя.

К счастью, зная, как работают предохранительные клапаны, вы сможете решить любую проблему с водонагревателем. В этой статье мы рассмотрим все, что вам следует знать об этом клапане.

Наконец-то вы снова можете получать горячую воду под нужным давлением, наслаждаясь утренним душем, как раньше. Читайте дальше, чтобы узнать больше.

Что такое предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя

Предохранительный клапан водонагревателя, также называемый перепускным клапаном, предохранительным клапаном или температурным клапаном водонагревателя, представляет собой защитную функцию, которую можно найти на любом водонагревателе. Причина, по которой он существует, заключается в том, чтобы обезопасить вас в случае, если давление воды слишком высокое.

Без этой функции безопасности ваш водонагреватель может сломаться. Вы можете получить ожоги, если высокое давление воды будет опасно высоким.

Этот клапан также обеспечивает отсутствие утечек в водонагревателе, что может привести к низкому давлению воды, когда вы хотите использовать его для мытья посуды или принятия душа.

Как работает предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя установлен таким образом, что он может сбросить избыточное давление и температуру в водонагревателе, если какой-либо из этих параметров слишком высок. Поскольку этот бытовой прибор представляет собой закрытую систему, в водонагревателях происходит тепловое расширение.

Вот как это работает. Независимо от того, нагревается ли ваш водонагреватель электрическими элементами или газовой горелкой, и металлический бак, и вода внутри расширяются, когда температура горячей воды составляет где-то между 120 и 140 градусами.

Это нормально, что вода и водонагреватель расширяются до определенной степени. Ведь это то, что естественно происходит при повышении температуры.

Однако, когда температура составляет 210 градусов или давление составляет 150 фунтов на дюйм (фунт/кв. дюйм), это слишком большое давление и тепло в водонагревателе. Если это так, вам следует изменить температуру нагревателя горячей воды.

Если предохранительный клапан водонагревателя работает, то в этот момент он откроется. Это выпускает пар и горячую воду из нагнетательной трубки, что позволяет вашему водонагревателю снова безопасно работать.

На микроуровне

На микроуровне этот клапан работает следующим образом. Сам предохранительный клапан был настроен профессионалом или предварительно спроектирован таким образом, чтобы он открывался, когда температура или давление достигают опасного уровня.

При правильной работе он открывается, как и было задумано, при высоких уровнях тепла или давления. Жидкость выходит через этот вспомогательный канал, сбрасывая тепло и давление в резервуаре для воды.

Прекращается повышение температуры и давления. Как только температура и давление возвращаются к безопасному уровню, предохранительный клапан водяного нагревателя закрывается.

Это особое состояние, в котором находится водонагреватель, называется «продувкой». Обычно «продувка» определяется профессионалами (и используется при проектировании или настройке клапана) как определенный процент давления.

«Продувка» обычно составляет от 2 до 20%. Как только давление достигнет значения «продувки», предохранительный клапан снова закроется, чтобы вы могли использовать водонагреватель по назначению.

Где находится предохранительный клапан водонагревателя?

Если вы заметили какие-либо проблемы с предохранительным клапаном водонагревателя, вам необходимо знать, где он находится на водонагревателе. Обычно вы можете найти его сверху или сбоку этого прибора. Это клапан, соединенный с пластиковой или металлической выпускной трубкой, направленной вверх.

Напор водонагревателя уже установлен, когда вы получаете водонагреватель (или покупаете дом, в котором он уже есть). Он фактически приварен к баку; вы увидите резьбовое отверстие там, где оно находится.

Вы не можете заменить или удалить его. Сам клапан был ввернут во входное резьбовое отверстие.

Это сделано из соображений безопасности. Все сделано в соответствии со стандартами, установленными сантехническими нормами. Поэтому, если у вас возникли проблемы с клапаном, вам придется вызвать профессионала, чтобы он починил его.

При этом, если у вас проблемы только с выпускной трубкой, ее легко заменить. Вам не придется сливать или выключать водонагреватель, и вы можете справиться с этим самостоятельно.

При этом, учитывая, что могут быть другие проблемы, вызывающие проблемы с выпускной трубой — проблемы, связанные с высоким давлением или температурой воды, — безопаснее всего обратиться к профессионалу.

Проверка предохранительных клапанов

Если вы подозреваете, что в вашем водонагревателе возникла проблема с предохранительным клапаном, вы можете провести проверку. На самом деле это хорошая идея, если у вас вообще нет никаких проблем, так как этот тип обслуживания защитит ваш водонагреватель и вас самих.

Перед тестированием не забудьте переодеться в закрытую обувь, чтобы не обжечься.

Для начала определите, где находится предохранительный клапан. Обычно вы можете найти его на подводе холодной воды, который находится в верхней части резервуара для воды, с правой стороны, где входное отверстие.

Сделав это, осмотрите сливную трубку, чтобы убедиться, что она надежно закреплена. Затем возьмите ведро и поставьте его под сливную трубку.

Теперь слегка потяните металлический рычаг клапана, чтобы небольшое количество воды — четверть стакана или около того — вылилось в ведро.

Наконец, отпустите уровень, чтобы он быстро встал в исходное положение. Если он быстро не возвращается в исходное положение, значит, ваш клапан водонагревателя не работает и его необходимо заменить.

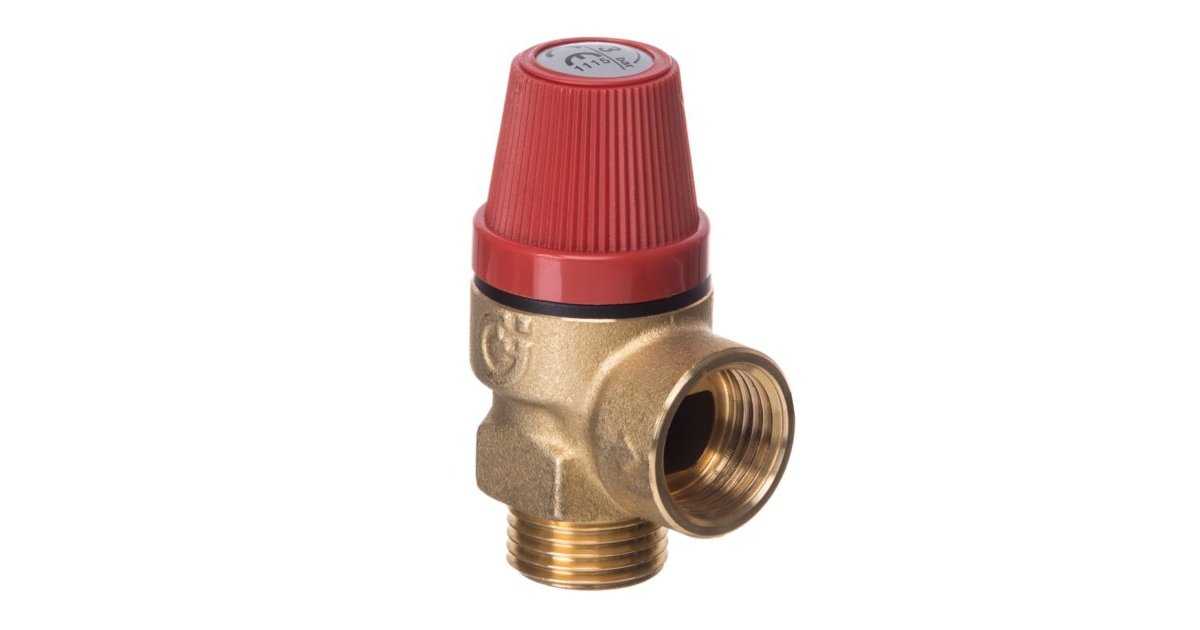

Ремонт предохранительного клапана водонагревателя

Если предохранительный клапан водонагревателя не работает должным образом, это обычно происходит по одной из двух причин. Он либо залипает, так что не открывается или закрывается должным образом, либо имеет течь, что означает, что он постоянно капает, понижая давление воды.

Фиксация залипшего клапана

Если ваш клапан заедает, он застревает в закрытом (внизу) или открытом (выдвинутом) положении. Если он закрыт, то клапан не сможет сбросить тепло или давление, которые накапливаются в закрытой системе водонагревателя. В результате может быть разрыв.

С другой стороны, если он открыт, из него будет постоянно вытекать вода, что может привести к затоплению вашего дома.

Иногда эту проблему легко решить, несколько раз открыв и закрыв рычаг клапана. Однако, если он продолжает прилипать, вам необходимо его заменить.

Устранение утечки клапана сброса давления

Ваш водонагреватель протекает? Перед заменой убедитесь, что он не исходит из клапана. Если ваш предохранительный клапан протекает, возможно, это связано с тем, что он неправильно установлен в резьбовом отверстии бака. Это довольно распространенная проблема, если вы недавно заменили свой старый клапан на новый. Чтобы устранить эту проблему с этой причиной, вы должны предпринять несколько шагов.

Во-первых, выключите водонагреватель. Подождите, пока он полностью остынет. Затем снимите клапан и снова вкрутите его в отверстие резервуара для воды.

Еще одна причина, по которой клапан может протекать, заключается в том, что внутри разгрузочного отверстия скопился осадок или грязь.

Чтобы устранить течь в клапанах, потяните назад рычаг металлического пружинного клапана, после чего вы спустите воду, которая падает в ведро.

Если рычаг защелкнулся в исходное положение и продолжает течь, необходимо перекрыть газовый клапан, повернув его в положение «выключено». Затем перекройте воду, чтобы можно было безопасно заменить клапан.

A Примечание по технике безопасности

Если проблема с давлением воды является причиной того, что предохранительный клапан водонагревателя не работает, то вам может быть опасно менять клапан самостоятельно. Вообще говоря, это хорошая идея, чтобы нанять профессионала, чтобы защитить себя.

Требуется замена клапана водонагревателя профессионалом?

Теперь, когда мы рассмотрели все, что вам следует знать о предохранительном клапане водонагревателя, вы, возможно, поняли, что вам необходимо заменить клапан водонагревателя. Однако, чтобы быть максимально безопасным, вы хотите нанять профессионала.

Редукционный клапан водонагревателя может протечь и сломать бак для горячей воды.

Узнайте разницу между предохранительными и предохранительными клапанами

Опубликовано: 13 августа 2015 г. — Рэй Вольфарт

Категории: Коммерческое отопление

Однажды вечером в котельной произошла серия аномалий. Стальной компрессионный бак гидравлического контура затопило, не оставив места для расширения. Вода расширится на 3% от своего объема при нагревании от комнатной температуры до 180° F.

Когда загорелась горелка, расширение воды повысило давление в системе внутри котла. Неисправный орган управления не отключил горелку в заданном значении, что привело к открытию предохранительного клапана. Выпускной латунный предохранительный клапан был установлен с медной трубкой, соединенной сплошным трубопроводом с углом 90° на полу, и трубка была дополнительно расширена до стока в полу.

Комбинация горячей воды и пара из котла привела к расширению выпускной медной трубки с использованием предохранительного клапана в качестве точки опоры. Расширения медной выпускной трубы, прижимающейся к полу, было достаточно, чтобы сломать латунный предохранительный клапан и затопить котельную. Повреждение было обнаружено только на следующее утро, через несколько часов после утечки. Был нанесен ущерб на тысячи долларов, но, к счастью, никто не пострадал.

Для каждого котла требуется какое-либо устройство для сброса давления. Их называют предохранительным, предохранительным или предохранительным предохранительным клапаном. Хотя эти имена часто считаются взаимозаменяемыми, между ними есть тонкие различия. Согласно Национальному совету инспекторов котлов и сосудов под давлением, ниже приведены определения каждого из них:

• Предохранительный клапан Это устройство обычно используется для работы с паром или паром. Он работает автоматически с хлопком полного открытия и повторно закрывается, когда давление падает до значения, соответствующего требованиям к продувке, предписанным применимыми руководящими нормами или стандартами.
•   Предохранительный клапан Это устройство используется для работы с жидкостями. Он работает автоматически, открываясь дальше, когда давление превышает начальное давление открытия, и повторно закрывается, когда давление падает ниже давления открытия.
• Предохранительный клапан Это устройство обладает рабочими характеристиками как предохранительного клапана, так и предохранительного клапана и может использоваться в любом случае.
• Предохранительный клапан температуры и давления Это устройство обычно используется в нагревателях питьевой воды. В дополнение к функции сброса давления он также включает в себя датчик температуры, который заставляет устройство открываться при заданной температуре независимо от давления. Установленная температура на этих устройствах обычно составляет 210°.

Распространенные ошибки

Вот список распространенных ошибок при установке предохранительного клапана котла:

1. Трубопровод предохранительного клапана. В одном случае подрядчик по установке котлов установил втулку на выходе предохранительного клапана. Вместо 1 1/2 дюйма. труба, установщик использовал 3/4 дюйма. трубка. Когда его спросили об этом, он ответил, что у него нет никаких 1 1/2 дюйма. труба, но было много 3/4 дюйма. трубка. Я объяснил, а затем должен был показать неверующему подрядчику код, в котором говорится, что нагнетательный трубопровод предохранительного клапана должен иметь тот же диаметр, что и выпускной патрубок предохранительного клапана (см. Международный механический кодекс 2012 г., 1006.6). пропускной способности предохранительного клапана может быть недостаточно для надлежащего сброса давления внутри котла, что может привести к возникновению опасной ситуации. В нормах также указано, что выпускной материал должен быть из жесткой трубы, одобренной для температуры системы. Размер впускной трубы должен соответствовать полному диаметру впускной трубы для предохранительного клапана. Некоторые производители предлагают использовать черную железную трубу, а не медную. Если используется медь, в ней должно быть воздушное пространство, позволяющее расшириться, если предохранительный клапан откроется, чтобы избежать несчастного случая, о котором я упоминал выше. Нагнетательный трубопровод должен поддерживаться, и вес трубопровода не должен приходиться на предохранительный клапан. Запрещается устанавливать клапаны на входном трубопроводе или на выпускном трубопроводе предохранительного клапана. Если вы используете медные трубки на выпускном трубопроводе, убедитесь, что есть место для расширения
2. Установка . Прочтите руководство по установке производителя, так как у каждого могут быть свои требования. Например, Conbraco требует, чтобы выпускной трубопровод заканчивался гладким концом и использовался из материала, способного выдерживать температуры 375° и выше. Это исключает использование труб из ПВХ или ХПВХ для нагнетательного трубопровода. В инструкции по эксплуатации парового предохранительного клапана модели 12-14 указано, что для его установки нельзя использовать трубный ключ. Это было бы хорошо знать. Однажды я посетил Boiler Utopia, так как пол был чистым и натертым воском. Вся труба была покрыта, а открытая труба окрашена. Были большие наклейки с подробным описанием того, что находится внутри каждой трубы, а также стрелки направления. Рядом с котлами ничего не сложено. На полу вокруг каждого котла были нарисованы желтые предупреждающие линии. Я был на небесах. Когда я обошел заднюю часть котла, что-то щелкнуло и включился предупреждающий звонок. Выход трубопровода предохранительного клапана находился примерно в 6 дюймах от пола, но вместо простого или скошенного конца на конце трубы был резьбовой колпачок. Я спросил об этом обслуживающего персонала, и он сказал, что клапан течет по всему его только что натертому воском полу, и это единственный способ, которым он может это остановить. Когда я сказал, что на выпускной трубе не должно было быть резьбы, он объяснил, что на ней нет резьбы и что ее нужно отнести в местный скобяной магазин, чтобы нарезать резьбу. Я сообщил ему, что шапку нужно снять. Чтобы предотвратить это, мы разрезаем трубу под углом.
3. Паровой котел . Большинство производителей рекомендуют установку поддона на выпуске предохранительного клапана парового котла, чтобы уменьшить вес выпускного трубопровода на предохранительном клапане. Некоторые нормы требуют, чтобы выпуск выходил наружу.
4. Тестирование . Я спрашиваю участников моих занятий: «Как часто вы проверяете предохранительные клапаны?» Большинство из них не смотрят в глаза, а когда я спрашиваю: «Почему их не проверяют?» Я часто слышу, что открытие предохранительного клапана приведет к утечке. Я предлагаю вам обратиться к инструкциям каждого производителя для тестирования. Например, один будет рекомендовать один раз в год, а другой — два раза в год. Один производитель говорит: «Предохранительные/предохранительные клапаны следует использовать достаточно часто, чтобы убедиться, что они находятся в хорошем рабочем состоянии».
