Предохранительный клапан в отоплении, установка, работа, конструкции

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

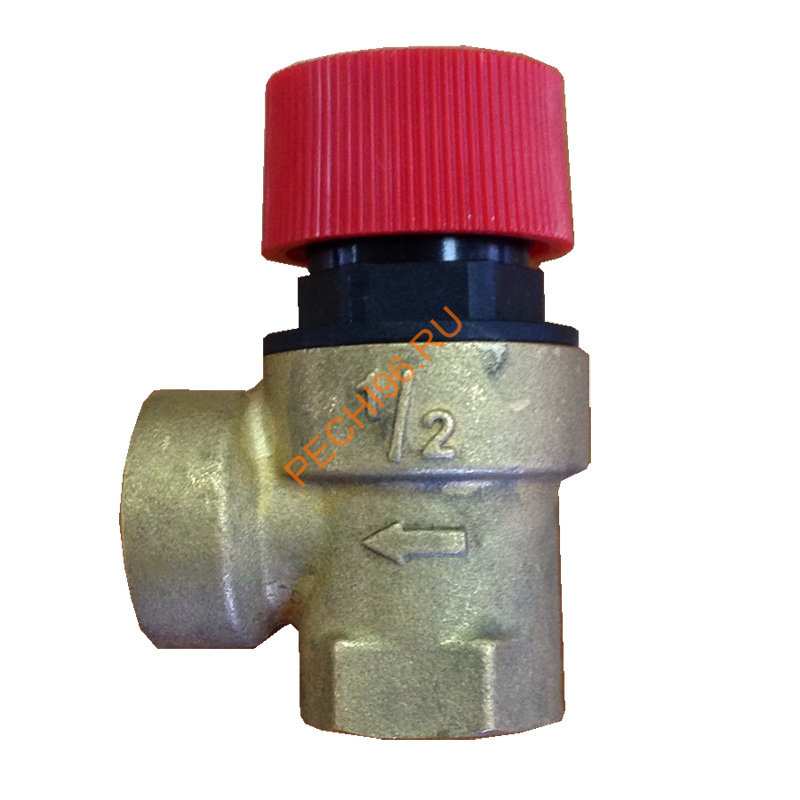

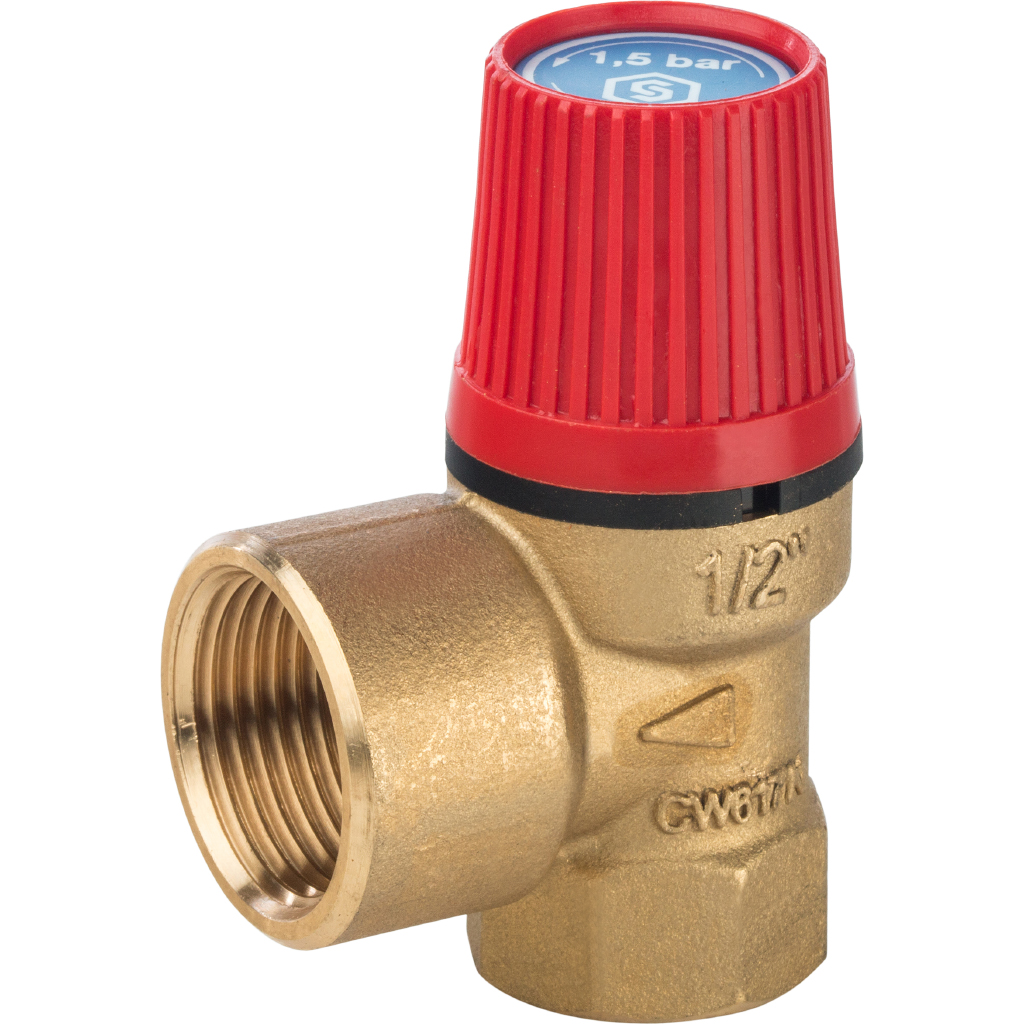

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам

Клапан предохранительный – все о типах, принципе работы и устройстве

Обязательным элементом каждой гидросистемы, функционирующей под высоким давлением, считается предохранительный клапан. Устройство специально предназначено для защиты систем от чрезмерного превышения давления, ограничивая его предельную границу. При приближении к опасной отметке сбросной клапан срабатывает, осуществляя сброс рабочей среды до момента нормализации внутрисистемного давления.

Устройство предохранительных клапанов

Предохранительный клапан – это специальная трубопроводная арматура, функционирующая от рабочей среды. Существуют различные типы предохранительных устройств, но сбросные клапаны пользуются наибольшей популярностью благодаря эффективности работы при относительной несложности конструкции.

Конструкция предохранительного клапана зависит от его типа, но чаще применяются клапаны с пружинным механизмом прямого действия, обязательными компонентами которых являются задатчик с запорным органом.

Задатчик отвечает за силовое воздействие на чувствительный элемент, непосредственно связанный с запорным органом, состоящим из запора и седла. В роли затвора обычно выступает золотник, а в качестве задатчика используется стальная пружина.

Принцип работы

Когда клапан пребывает в закрытом положении, чувствительный элемент находится под воздействием рабочего давления системы. Когда в системе начинают возникать процессы, провоцирующие повышение уровня давления выше рабочего, сила притяжения золотника к седлу снижается. В момент, когда сила равняется нулю, наступает уравновешивание рабочих сил от воздействия давления внутри системы и задатчика на чувствительный элемент. Начинается открытие запорного клапана. Если внутрисистемное давление продолжает расти, осуществляется выпуск рабочей среды через открытый клапан. Когда давление в системе постепенно падает и приходит в норму после сброса рабочей среды, запорный орган под воздействием усилия задатчика закрывается.

Чтобы клапан закрылся, давление должно опуститься до отметки на 10-15% ниже, нежели уровень нормального давления в системе. Это связано с тем, что для возвращения запорного элемента в герметичное положение требуется усилие значительно большее, нежели то, которого было достаточно для поддержания его в закрытом положении до момента открытия.

Разновидности клапанов предохранительного типа

Существуют разные типы предохранительных клапанов, которые классифицируются по наличию определенных признаков.

По принципу действия выделяют два типа сбросных клапанов:

  • Клапаны прямого действия срабатывают непосредственно под воздействием рабочей среды.
  • Клапаны сбросные обратного действия реагируют на силу постороннего источника давления или открываются под воздействием электричества.

По типу подъема замыкающего органа

сбросные предохранительные клапаны подразделяют на:

  • Устройства пропорционального действия, которые чаще используются для несжимаемой среды, хотя конструкция предусматривает возможность применения для сжимаемых сред. Клапаны открываются пропорционально росту давления в системе, с подъемом затвора клапан сбрасывает рабочую среду равномерно.
  • Устройства двухпозиционного действия моментально открываются на полный ход, когда достигается предельное давление клапана. Применяются для сжимаемых сред (пар, воздух, газы).

В зависимости от высоты подъема замыкающего органа:

  • Малоподъемные клапаны, высота подъема в которых составляет около 0,05 диаметра седла, характеризуются минимальной пропускной способностью, поэтому не подходят для мощных промышленных систем. Устройства обычно имеют пропорциональный механизм действия и отличаются простотой конструкции.
  • В полноподъемных клапанах, которые, как правило, функционируют на основании двухпозиционного механизма, высота подъема устройства равняется или превышает диаметр седла. Клапаны имеют высокую пропускную способность и характеризуются более сложной конструкцией, нежели малоподъемные устройства, поэтому их стоимость выше

По типу оказываемой нагрузки на золотник клапаны сбросные подразделяют на:

  • Рычажно-грузовые или грузовые клапаны – устройства, в которых давлению противодействует усилие, создаваемое рычажно-грузовым механизмом. В зависимости от массы груза и длины рычага определяется давление срабатывания и диапазон давлений.
  • В пружинных клапанах внутрисистемному давлению противодействует предохранительный пружинный механизм. Сила сжатия стальной пружины определяет давление, при котором срабатывает пружинный механизм. Диапазоны настройки пружинного клапана зависят от упругости пружины. Невысокая цена, простота и надежность конструкции делают пружинные клапаны оптимальным вариантом для различных инженерных систем и маломощных промышленных установок.

Регулировка предохранительных клапанов

Регулировка предохранительного клапана осуществляется после окончания процесса монтажа. При помощи стальной пружины клапан настраивают таким образом, чтобы усилие золотника прижимало устройство к седлу запорного органа и предотвращало несвоевременный сброс рабочей среды. Настройка предохранительного клапана пружинного осуществляется при помощи специального винта. Конструкция предохранительного клапана устроена таким образом, что затяжка пружины сверх установленной величины, полностью исключена.

Преимущества применения предохранительных клапанов

Сбросные клапаны активно используются для предохранения от возникновения неполадок в системах, работающих под высоким давлением.
Преимущества использования клапанов, обеспечивающих нормализацию давления в системе, очевидны:

  • Невысокая цена устройства при длительном сроке эксплуатации.
  • Простота конструкции и легкость в эксплуатации.
  • Несложность монтажа и выбора рабочих настроек.
  • Разнообразие типов и габаритных размеров позволяет подобрать наиболее подходящий сбросной клапан в зависимости от технических характеристик системы.
  • Возможность использования устройств в агрессивной среде.
  • В зависимости от типа устройства бывают клапаны, которые устанавливаются как в горизонтальном, так и в вертикальном положении.

Предохранительный клапан – относительно недорогой и надежный элемент, который является обязательной частью любой системы, работающей под высоким давлением. Правильный выбор предохранительного устройства, профессиональный монтаж, своевременное обслуживание и устранение неполадок обеспечит бесперебойное функционирование системы на протяжении длительного времени.

виды, правила выбора и установки

Предохранительный или сбросный клапан – это инженерное устройство, предназначенное для регулировки рабочего давления воды в замкнутой или открытой системе отопления.

Устройство предотвращает нежелательные явления, связанные с неконтролируемым повышением температуры или давления.

Зачем нужен клапан сброса избыточного давления

Клапан сброса используется для удаления избыточного количества теплоносителя при превышении рабочего давления в системе. Устройство было разработано в соответствии законом Менделеева-Клапейрона, когда вода при нагревании начинает расширяться и в замкнутой системе оказывает критическое давление на стенки трубопроводов и другого оборудования.

Перегрев воды и ее кипение – нежелательное явление в системах отопления. Рост давления до критических показателей приводит к разгерметизации стыков и затворов, срыву вентилей и кранов, прорыву труб на уязвимых участках.

Клапан предназначен для предотвращения аварийной ситуации. Он представляет собой механизм, рассчитанный на спуск небольшого количества горячей воды, за счет чего в системе нормализуется рабочее давление.

Для этого устройство подключается к трубопроводу на подающем участке в составе т.н. группы безопасности вместе с воздухоотводчиком и манометром. Для сброса лишней жидкости к клапану подсоединяется отводящий патрубок, через который вода сбрасывается в канализацию.

Из чего состоит и как работает устройство

Клапан сброса представляет собой устройство в металлическом корпусе из латуни или нержавеющей стали. Внутри устройства расположен шток с пружиной, соединенный со специальной мембраной, на которую непосредственно давит рабочая среда, но при нормальных гидродинамических показателях ей противостоит пружина, которая удерживает мембрану в закрытом состоянии.

Оборудование работает по принципу прямого действия: рабочая среда при повышении температуры и увеличении объема давит на пружину, которая открывает отверстие и выпускает избыток горячей воды до тех пор, пока давление не нормализуется. После этого пружина давит на мембрану в обратном направлении, перекрывая отток рабочей среды.

Предохранительная арматура

Информация
  • Новости
  • Калькуляторы
  • Каталоги
  • Видео
  • Бренды
  • Статьи
  • Законодательство
  • Доставка
  • Контакты
    0

    Избранное

    ждёт 0

    Сравнение

    ждёт +7 3412 320 597
    Перезвоните мне [email protected] ru
    Напишите нам Каталог
    • Газификаторы
      • НЕ подлежащие регистрации (175-3000 литров) (41)
      • Подлежащие регистрации (450-100 000 литров) (62)
    • Все для сварки и резки
      • Резаки (59)
        • Ацетиленовые резаки (17)
        • Пропановые резаки (42)
      • Горелки (65)
        • Ацетиленовые горелки (18)
        • Пропановые горелки (22)
      • Машинная резка (5)
        • Резаки (5)
      • Газосварочные комплекты (8)
      • Мундштуки (41)
      • Подогреватели газа (1)
      • Редукторы и регуляторы (15)
      • Рукоятки, режущие насадки, наконечники (68)
      • Затворы предохранительные (7)
      • Аксессуары и средства защиты (36)
        • Электрододержатели (5)
        • Очки защитные (7)
        • Маски сварщика (17)
        • Светофильтры (3)
        • Краги и перчатки (2)
    • Запорная арматура
      • Сальниковые клапаны (вентили) (339)
        • Баллонные клапаны (вентили) (30)
      • Игольчатые клапаны (20)
      • Шаровые краны (124)
      • Пробковые краны (9)
      • Сильфонные клапаны (9)
      • Задвижки (17)
      • Заслонки (поворотные затворы) (8)
      • Клапаны с пневмоприводом (50)
      • Шаровые краны с электроприводом (9)
      • Дисковые затворы с электроприводом
    • Предохранительная арматура
      • Сжатый воздух и газ (57)
        • Клапаны открытого типа (26)
        • Клапаны закрытого типа (23)
      • Криогеника и сжиженные газы (83)
      • Пар (9)
      • Холодильная техника (5)
      • Жидкости (25)
    • Рампы
      • Рампа разрядная (26)
      • Рампа наполнительная (13)
      • Рампа составная (12)
        • Рампа составная разрядная (РСР) (3)
        • Рампа составная наполнительная (РСН) (3)
        • Рампа составная разрядная перепускная (РСРП) (3)
        • Рампа составная наполнительная перепускная (РСНП) (3)
      • Газовые манифольды (61)
      • Панели газоснабжения для чистых газов (21)
      • Комплектующие для газовых рамп (6)
    • Регуляторы

    Клапан сброса давления (PRV) Введение

    Клапаны сброса давления

    Клапан сброса давления - это предохранительное устройство, предназначенное для защиты резервуара или системы под давлением во время превышения давления.
    Событие избыточного давления относится к любому состоянию, которое может вызвать повышение давления в сосуде или системе за пределы указанного проектного давления или максимально допустимого рабочего давления (МДРД).

    Основное назначение предохранительного клапана - защита жизни и имущества путем выпуска жидкости из сосуда с избыточным давлением.

    Сегодня существует множество электронных, пневматических и гидравлических систем для управления параметрами жидкостной системы, такими как давление, температура и поток. Для работы каждой из этих систем требуется источник энергии определенного типа, например электричество или сжатый воздух. Клапан сброса давления должен быть в состоянии работать постоянно, особенно в период отключения электроэнергии, когда управление системой не работает. Таким образом, единственным источником энергии для предохранительного клапана является технологическая жидкость.

    Когда возникает условие, которое вызывает повышение давления в системе или резервуаре до опасного уровня, предохранительный клапан может быть единственным оставшимся устройством для предотвращения катастрофического отказа. Поскольку надежность напрямую связана со сложностью устройства, важно, чтобы конструкция предохранительного клапана была как можно более простой.

    Клапан сброса давления должен открываться при заранее установленном давлении, пропускать номинальную производительность при указанном избыточном давлении и закрываться, когда давление в системе возвращается к безопасному уровню.Клапаны сброса давления должны быть спроектированы из материалов, совместимых со многими технологическими жидкостями, от простого воздуха и воды до наиболее агрессивных сред. Они также должны быть спроектированы так, чтобы работать стабильно и плавно с различными жидкостями и фазами.

    Пружинный предохранительный клапан

    Базовый подпружиненный предохранительный клапан был разработан для удовлетворения потребности в простом и надежном устройстве с приводом от системы, обеспечивающем защиту от избыточного давления.

    На изображении справа показана конструкция подпружиненного предохранительного клапана.

    Клапан состоит из впускного патрубка клапана или сопла, установленного на системе под давлением, диска, удерживаемого напротив сопла для предотвращения потока при нормальных условиях работы системы, пружины, удерживающей диск в закрытом состоянии, и корпуса / крышки для размещения рабочих элементов. Нагрузка пружины регулируется, чтобы изменять давление, при котором клапан открывается.

    Когда клапан сброса давления начинает подниматься, усилие пружины увеличивается. Таким образом, для продолжения подъема давление в системе должно возрасти. По этой причине клапаны сброса давления могут допускать превышение давления для достижения полного подъема.Это допустимое избыточное давление обычно составляет 10% для клапанов в необожженных системах. Этот запас относительно невелик, и необходимо предусмотреть некоторые средства для увеличения подъемного усилия.

    Поэтому большинство предохранительных клапанов имеют дополнительную камеру управления или камеру скопления для увеличения подъемной силы. Когда диск начинает подниматься, жидкость поступает в камеру управления, подвергая большую площадь диска давлению системы.

    Это вызывает постепенное изменение силы, которое чрезмерно компенсирует увеличение силы пружины и заставляет клапан открываться с большой скоростью.В то же время направление потока жидкости меняется на противоположное, и импульсный эффект, возникающий в результате изменения направления потока, дополнительно увеличивает подъемную силу. Эти эффекты в совокупности позволяют клапану достичь максимального подъема и максимального расхода в пределах допустимых пределов избыточного давления. Из-за большей площади диска, подверженной давлению в системе после того, как Клапан достигнет подъема, Клапан не закроется, пока давление в системе не снизится до некоторого уровня ниже установленного давления. Конструкция камеры управления определяет, где будет точка закрытия.
    Разница между установленным давлением и давлением точки закрытия называется продувкой и обычно выражается в процентах от установленного давления.

    Клапаны со сбалансированным сильфоном и клапаны со сбалансированным поршнем

    Если наложенное противодавление является переменным, рекомендуется конструкция с уравновешенным сильфоном или уравновешенным поршнем. Справа показан типичный сбалансированный сильфон. Сильфон или поршень спроектированы с эффективной площадью давления, равной площади седла диска. Крышка вентилируется, чтобы гарантировать, что зона давления сильфона или поршня всегда будет подвергаться воздействию атмосферного давления, и для обеспечения контрольного сигнала в случае возникновения утечки в сильфоне или поршне.Таким образом, колебания противодавления не влияют на установленное давление. Однако противодавление может повлиять на поток.


    Клапан сброса давления сильфонного типа

    Предохранительные клапаны другие исполнения

    Предохранительный клапан.
    Предохранительный клапан - это предохранительный клапан, который приводится в действие статическим давлением на входе и характеризуется быстрым открытием или толчком. (Обычно используется для подачи пара и воздуха.)

    • Предохранительный клапан малого подъема
      Предохранительный клапан низкого подъема - это предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания определяется положением диска.
    • Предохранительный клапан полного подъема
      Предохранительный клапан полного подъема - это предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания не определяется положением диска.

    Предохранительный клапан
    Предохранительный клапан - это устройство сброса давления, приводимое в действие статическим давлением на входе, имеющее постепенный подъем, обычно пропорциональный увеличению давления по сравнению с давлением открытия. Он может быть снабжен закрытым пружинным корпусом, подходящим для использования в закрытой системе нагнетания и в основном используется для работы с жидкостями.

    Предохранительный клапан
    Предохранительный клапан сброса давления - это клапан сброса давления, характеризующийся быстрым открытием или щелчком, или открытием пропорционально увеличению давления по сравнению с давлением открытия, в зависимости от применения, и может использоваться как для жидкости или сжимаемая жидкость.

    • Обычный предохранительный предохранительный клапан
      Обычный предохранительный предохранительный клапан - это предохранительный клапан, у которого его пружинный корпус расположен на стороне нагнетания клапана.На рабочие характеристики (давление открытия, давление закрытия и пропускная способность) напрямую влияют изменения противодавления на клапане.
    • Сбалансированный предохранительный предохранительный клапан
      Сбалансированный предохранительный предохранительный клапан - это предохранительный клапан, в котором реализованы средства минимизации влияния противодавления на рабочие характеристики (давление открытия, давление закрытия и пропускная способность).

    Клапан сброса давления с пилотным управлением
    Клапан сброса давления с пилотным управлением представляет собой клапан сброса давления, в котором основное устройство сброса сочетается с вспомогательным самоприводным клапаном сброса давления и управляется им.

    Клапан сброса давления с механическим приводом
    Клапан сброса давления с механическим приводом - это клапан сброса давления, в котором основное устройство сброса сочетается с устройством, требующим внешнего источника энергии, и управляется им.

    Клапан сброса давления, управляемый температурой
    Клапан сброса давления, управляемый температурой, представляет собой клапан сброса давления, который может приводиться в действие внешней или внутренней температурой или давлением на стороне входа.

    Вакуумный предохранительный клапан
    Вакуумный предохранительный клапан - это устройство сброса давления, предназначенное для впуска жидкости для предотвращения чрезмерного внутреннего вакуума; он предназначен для повторного закрытия и предотвращения дальнейшего потока жидкости после восстановления нормальных условий.

    Кодексы, стандарты и рекомендуемые практики

    Во всем мире опубликовано множество кодексов и стандартов, касающихся конструкции и применения предохранительных клапанов. Наиболее широко используемым и признанным из них является Кодекс ASME по котлам и сосудам высокого давления, обычно называемый Кодексом ASME.

    Большинство кодов и стандартов являются добровольными, что означает, что они доступны для использования производителями и пользователями и могут быть включены в спецификации закупок и строительства.Кодекс ASME является уникальным для Соединенных Штатов и Канады, он был принят большинством законодательных собраний штатов и провинций и утвержден законом.

    Кодекс ASME устанавливает правила проектирования и изготовления сосудов под давлением. Различные разделы Кодекса охватывают обстрелянные сосуды, ядерные сосуды, необожженные сосуды и дополнительные предметы, такие как сварка и неразрушающий контроль. Сосуды, изготовленные в соответствии с Кодексом ASME, должны иметь защиту от избыточного давления. Тип и конструкция устройств защиты от допустимого избыточного давления подробно описаны в Кодексе.

    Терминология

    Следующие определения взяты из DIN 3320, но следует отметить, что многие из используемых терминов и связанных определений являются универсальными и встречаются во многих других стандартах. Если общеупотребительные термины не определены в стандарте DIN 3320, то в качестве справочного материала использовался ASME PTC25.3. Этот список не является исчерпывающим и предназначен только для справки; его не следует использовать вместо соответствующего стандарта текущего выпуска:

    • Рабочее давление (рабочее давление)
      - манометрическое давление, существующее при нормальных рабочих условиях в защищаемой системе.
    • Установленное давление
      - это манометрическое давление, при котором в рабочих условиях предохранительные клапаны с прямой нагрузкой начинают подниматься.
    • Испытательное давление
      - это манометрическое давление, при котором в условиях испытательного стенда (атмосферное противодавление) предохранительные клапаны с прямой нагрузкой начинают подниматься.
    • Давление открытия
      - это манометрическое давление, при котором подъемник достаточен для разгрузки заданной пропускной способности. Оно равно установленному давлению плюс разница давлений открытия.
    • Давление возврата
      - это манометрическое давление, при котором предохранительный клапан прямой нагрузки повторно закрывается.
    • Создаваемое противодавление
      - это избыточное давление, создаваемое на выходной стороне за счет продувки.
    • Наложенное противодавление
      - это избыточное давление на выпускной стороне закрытого клапана.
    • Противодавление
      - это избыточное давление, создаваемое на выходной стороне во время продувки (создаваемое противодавление + наложенное противодавление).
    • Накопление
      - это увеличение давления сверх максимально допустимого рабочего манометрического давления защищаемой системы.
    • Разница давлений открытия
      - это повышение давления по сравнению с установленным давлением, необходимым для подъемника, подходящего для обеспечения заданной пропускной способности.
    • Перепад давления возврата
      - это разница между давлением настройки и давлением возврата.
    • Функциональная разность давлений
      представляет собой сумму разницы давлений открытия и разницы давлений возврата.
    • Разница рабочего давления
      - это разница давлений между установленным и рабочим давлением.
    • Подъемник
      - это перемещение диска из закрытого положения.
    • Начало подъема (открытия)
      - первое измеримое движение диска или восприятие шума нагнетания.
    • Площадь проходного сечения
      - это площадь поперечного сечения перед или после седла корпуса, рассчитанная на основе минимального диаметра, который используется для расчета пропускной способности без каких-либо вычетов на наличие препятствий.
    • Диаметр потока
      - это минимальный геометрический диаметр до или после седла корпуса.
    • Обозначение номинального размера
      предохранительного клапана - это номинальный размер входного отверстия.
    • Теоретическая пропускная способность
      - это расчетный массовый расход из отверстия, площадь поперечного сечения которого равна площади проходного сечения предохранительного клапана, без учета потерь потока клапана.
    • Фактическая пропускная способность - это пропускная способность, определяемая путем измерения.
    • Сертифицированная пропускная способность
      - фактическая пропускная способность, уменьшенная на 10%.
    • Коэффициент разрядки
      - это отношение фактической емкости к теоретической.
    • Сертифицированный коэффициент расхода
      - коэффициент расхода, уменьшенный на 10% (также известный как пониженный коэффициент расхода).

    Следующие термины не определены в DIN 3320 и взяты из ASME PTC25.3:

    • Продувка (перепад давления при закрытии) -
      разница между фактическим давлением открытия и фактическим давлением при закрытии, обычно выражается в процентах от установленного давления или в единицах давления.
    • Холодное дифференциальное испытательное давление
      Давление, при котором клапан устанавливается на испытательном стенде с использованием испытательной жидкости при температуре окружающей среды. Это испытательное давление включает поправки на условия эксплуатации, например противодавление или высокие температуры.
    • Номинальное давление потока
      - статическое давление на входе, при котором измеряется разгрузочная способность устройства сброса давления.
    • Давление испытания на герметичность
      - это заданное статическое давление на входе, при котором количественное испытание на герметичность седла выполняется в соответствии со стандартной процедурой.
    • Измеренная пропускная способность
      - это пропускная способность устройства сброса давления, измеренная при номинальном давлении потока.
    • Номинальная разгрузочная способность
      - это та часть измеренной разгрузочной способности, которая разрешена применимыми нормами или правилами, которая должна использоваться в качестве основы для применения устройства для сброса давления.
    • Избыточное давление
      - это увеличение давления по сравнению с установленным давлением предохранительного клапана, обычно выражаемое в процентах от установленного давления.
    • Давление выталкивания
      - это значение увеличения статического давления на входе предохранительного клапана, при котором имеется измеримый подъем или при котором выпуск становится непрерывным, что определяется зрением, ощущением или слухом.
    • Сброс давления
      - давление срабатывания плюс избыточное давление.
    • Simmer
      - зона давления между заданным давлением и давлением выталкивания.
    • Максимальное рабочее давление
      - максимальное давление, ожидаемое во время работы системы.
    • Максимально допустимое рабочее давление (МДРД)
      - это максимальное манометрическое давление, допустимое в верхней части готового сосуда в рабочем положении для заданной температуры.
    • Максимально допустимое накопленное давление (MAAP)
      - это максимально допустимое рабочее давление плюс накопление, установленное в соответствии с применимыми нормативами для работы или действий при пожаре.

    Хранение, транспортировка и транспортировка предохранительных клапанов

    Хранение и обращение
    Поскольку чистота важна для удовлетворительной работы и герметичности предохранительного клапана, во время хранения следует принимать меры предосторожности, чтобы не допустить попадания посторонних материалов.Защитные устройства на входе и выходе должны оставаться на месте до тех пор, пока клапан не будет готов к установке в системе. Следите за тем, чтобы входное отверстие клапана было абсолютно чистым. Рекомендуется хранить клапан в помещении в оригинальной транспортной таре вдали от грязи и других форм загрязнения. С предохранительными клапанами
    следует обращаться осторожно и никогда не подвергать ударам. Неосторожное обращение может изменить настройку давления, деформировать детали клапана и отрицательно повлиять на герметичность седла и работу клапана.
    Запрещается поднимать или перемещать клапан с помощью подъемного рычага.
    Если необходимо использовать подъемник, цепь или строп следует обернуть вокруг корпуса клапана и крышки таким образом, чтобы обеспечить вертикальное положение клапана для облегчения установки.

    Установка
    Многие клапаны повреждаются при первом вводе в эксплуатацию из-за неправильной очистки соединения при установке. Перед установкой фланцевые поверхности или резьбовые соединения как на входе клапана, так и на резервуаре и / или трубопроводе, на котором установлен клапан, должны быть тщательно очищены от всей грязи и посторонних материалов.
    Поскольку инородные материалы, попадающие в предохранительные клапаны и через них, могут повредить клапан, системы, на которых клапаны испытываются и в конечном итоге устанавливаются, также должны быть проверены и очищены. В частности, новые системы могут содержать посторонние предметы, которые случайно попадают в ловушку во время строительства и разрушают посадочную поверхность при открытии клапана. Перед установкой предохранительного клапана систему необходимо тщательно очистить.
    Используемые прокладки должны иметь размеры, соответствующие конкретным фланцам.Внутренние диаметры должны полностью открывать входные и выходные отверстия предохранительного клапана, чтобы прокладка не ограничивала поток.
    Для клапанов с фланцами: равномерно опустите все соединительные шпильки или болты, чтобы избежать возможной деформации корпуса клапана. Для клапанов с резьбой не прикладывайте гаечный ключ к корпусу клапана. Используйте шестигранные лыски на впускной втулке. Предохранительные клапаны
    предназначены для открытия и закрытия в узком диапазоне давления. Для установки клапана требуется точная конструкция как впускного, так и выпускного трубопровода.См. Международные, национальные и отраслевые стандарты.

    Впускной трубопровод
    Подключайте этот клапан как можно прямо и как можно ближе к защищаемой емкости.
    Клапан должен быть установлен вертикально в вертикальном положении либо непосредственно на сопле от сосуда высокого давления, либо на коротком соединительном фитинге, обеспечивающем прямой беспрепятственный поток между сосудом и клапаном. Установка предохранительного клапана в положение, отличное от рекомендованного, отрицательно повлияет на его работу.
    Клапан никогда не должен устанавливаться на фитинг, имеющий меньший внутренний диаметр, чем входное соединение клапана.

    Нагнетательный трубопровод
    Нагнетательный трубопровод должен быть простым и прямым. По возможности предпочтительнее "сломанное" соединение рядом с выпускным отверстием клапана. Все напорные трубопроводы должны быть проложены настолько прямо, насколько это практически возможно, до точки окончательного выпуска для утилизации. Клапан должен сливаться в безопасную зону для утилизации. Нагнетательный трубопровод должен быть осушен надлежащим образом, чтобы предотвратить скопление жидкости на стороне выхода предохранительного клапана.
    Вес нагнетательного трубопровода должен поддерживаться отдельной опорой и быть надлежащим образом закреплен, чтобы выдерживать реактивные осевые силы, когда Клапан срабатывает. Клапан также должен иметь опору, чтобы выдерживать любое раскачивание или вибрацию системы.
    Если клапан выходит в систему под давлением, убедитесь, что клапан имеет «сбалансированную» конструкцию. Давление на выпуске «неуравновешенной» конструкции отрицательно скажется на характеристиках клапана и установочном давлении.
    Фитинги или трубы, имеющие меньший внутренний диаметр, чем выходные соединения клапана, использовать нельзя.
    Крышки предохранительных клапанов с уравновешенными сильфонами должны всегда вентилироваться, чтобы обеспечить надлежащее функционирование клапана и дать сигнал в случае отказа сильфона. Не закрывайте эти открытые вентиляционные отверстия. Если жидкость воспламеняется, токсична или вызывает коррозию, вентиляционное отверстие крышки следует направить в безопасное место.

    Источник и изображения для этой страницы:
    Crosby® - Руководство по проектированию предохранительных клапанов -
    Anderson Greenwood Crosby - Руководство по техническому семинару -
    Spirax Sarco - Альтернативные устройства защиты растений и терминология -

    Важно помнить, что предохранительный клапан - это предохранительное устройство, используемое для защиты сосудов или систем под давлением от катастрофического отказа.Имея это в виду, применение предохранительных клапанов должно быть поручено только полностью обученному персоналу и в строгом соответствии с правилами, предусмотренными регулирующими нормами и стандартами.

    Клапан сброса давления - узнайте о предохранительном клапане и клапане сброса вакуума

    Перейти к содержанию
    • Главная
    • ТрубопроводРазвернуть / свернуть
      • ТрубопроводРазвернуть / свернуть
        • Направляющая трубопровода
        • Размеры и спецификации труб
        • Таблицы графиков труб
        • Цветовые коды трубопроводов
        • Производство бесшовных и сварных труб
        • Осмотр труб
      • ФитингиРазвернуть / Свернуть
        • Руководство по трубопроводным фитингам
        • Производство трубных фитингов
        • Размеры и материалы трубных фитингов
        • Осмотр трубопроводных фитингов - визуальный осмотр и испытания
        • Размеры колена- 90 И 45 градусов
        • Размеры колена и возврата
        • Размеры тройника
        • Размеры переходника
        • Размеры конца трубы
        • Размеры трубной муфты
      • Фланцы Развертывание / сжатие
        • Направляющая фланца
        • Диафрагма и фланец с длинной приварной шейкой
        • 9 0043 Номинальные характеристики фланца
        • Размеры фланца приварной шейки
        • Размеры фланца RTJ
        • Размеры фланца для соединения внахлест
        • Размеры фланца с длинной приварной шейкой
        • Размеры фланца приварной втулки
        • Размеры фланца для скольжения
        • Размеры глухого фланца
        • Размеры фланца с диафрагмой
      • Клапаны Развернуть / Свернуть
        • Направляющие клапанов
        • Детали клапана и трим клапана
        • Запорный клапан
        • Проходной клапан
        • Шаровой клапан
        • Обратный клапан
        • Поворотный клапан
        • Пробковый клапан
        • Игольчатый клапан
        • Пережимной клапан
        • Клапан сброса давления
      • Материал трубы Развернуть / Свернуть
        • Направляющая материала трубы
        • Углеродистая сталь
        • Легированная сталь
        • Нержавеющая сталь
        • Цветной материал
        • Неметалл
        • ASTM A53
        • ASTM A105
      • Олец Развернуть / свернуть
        • Направляющая Olets
        • Втулка и размеры
        • Втулка и размеры
        • Резьба и размеры
        • Latrolet и размеры
        • Эльболет и размеры
      • Болты шпильки Развернуть / свернуть
        • Направляющая шпильки
        • Процедура затяжки болта
        • Таблица фланцевых болтов
        • Размеры тяжелой шестигранной гайки
      • Прокладки и жалюзи для очков Развернуть / Свернуть
        • Направляющие прокладок
        • Спирально-навитые прокладки
        • Размеры и размеры спирально-навитых прокладок
        • Прокладка RTJ и размеры
        • Очковые шторки и прокладки
        • Размеры слепых очков
    • P & IDРазвернуть / свернуть
      • Как читать P&ID
      • Схема технологического процесса
      • Символы P&ID и PFD
      • Символы клапана
    • ОборудованиеРазвернуть / свернуть
      • НасосРазвернуть / свернуть
        • Работа и типы насоса ugal
        • Схема центробежного насоса
        • API 610 Центробежный насос
        • Детали центробежного насоса
      • Сосуд под давлениемРазвернуть / свернуть
        • Скоро будет
    • Курсы
    • ВидеоРазвернуть / свернуть
        Видеоуроки
      • हिंदी Видео
    • Блог
    • Обо мнеРазвернуть / Свернуть
      • Контакты
      • Политики
      • Запрос продукта

    Размер предохранительного клапана

    Крейг Спирс

    10 ноября 2015

    Клапаны сброса давления используются для защиты оборудования от чрезмерного давления.Предохранительные клапаны правильного размера обеспечат необходимую защиту, а также позволят избежать проблем с чрезмерным расходом, в том числе: возможное повреждение клапана, снижение производительности, недостаточный размер выпускных трубопроводов и систем обработки сточных вод, а также более высокие затраты.

    Многие сценарии могут привести к увеличению давления в резервуаре, и каждый сценарий может привести к различному размеру клапана. Обычно рекомендуется провести несколько тематических исследований, чтобы найти наиболее консервативный размер. Вот некоторые типичные случаи:

    • реакция бегства,
    • потеря охлаждения,
    • тепловое расширение жидкости, или
    • внешний пожар.

    В любом из этих сценариев давление будет увеличиваться до тех пор, пока не будет достигнуто заранее заданное давление сброса, после чего клапан сброса давления откроется, уменьшая давление по истечении времени переключения. Первым шагом в выборе размера предохранительного клапана в ProMax является определение сценария, который вы хотите моделировать.

    Выбор размера предохранительного клапана в ProMax выполняется как анализ потока. К любому потоку в ProMax может быть добавлен один или несколько анализов размеров предохранительного клапана, поэтому при желании можно изучить несколько случаев в одном потоке.

    1. Выберите стандартный предохранительный клапан

    Существует множество различных стандартов для определения размеров предохранительного клапана, в каждом из которых используются разные допущения, что дает разные результаты. Например, API 520, один из наиболее цитируемых стандартов, предполагает как механическое и термодинамическое равновесие, так и постоянство фазовых свойств во время разгрузки. В качестве альтернативы стандарт EN ISA 4126 учитывает термодинамическое неравновесие. ProMax в настоящее время поддерживает шесть различных наборов стандартов размеров предохранительных клапанов:

    • ASME API RP520 (7-е издание, январь 2000 г.) - США
    • EN ISO 4126 - Европа
    • AD Merkblatt A2 - Германия
    • DIN 3320 - Германия
    • TRD 421 - Германия
    • BS 6759 - Соединенное Королевство
    2.Выберите подходящий тип клапана

    Затем необходимо выбрать подходящий тип разгрузочного устройства, так как размер зависит от типа выбранного разгрузочного устройства. Работа обычного подпружиненного клапана сброса давления основана на балансе сил: пружинная нагрузка предварительно настроена на приложение силы, противоположной по величине силе давления, оказываемой текучей средой на другой стороне, когда она находится при установленном давлении. Когда давление жидкости превышает установленное давление, сила давления преодолевает силу пружины, и клапан открывается.Любое противодавление (давление на выходе) добавляется к силе пружины; если это противодавление изменяется, то давление, при котором клапан открывается, будет изменяться. Сильфоны используются для поддержания постоянного давления сброса, несмотря на колебания противодавления. Предохранительные клапаны с разрывной мембраной не закрываются повторно после активации; Обычно предпочтение следует отдавать предохранительным устройствам повторного включения как с точки зрения безопасности, так и с точки зрения надежности. К наиболее распространенным типам клапанов относятся:

    • Обычный - подпружиненный предохранительный клапан, на рабочие характеристики которого напрямую влияет изменение противодавления.
    • Обычный + разрывная мембрана - Обычный клапан с разрывной мембраной.
    • Сбалансированный сильфон - подпружиненный предохранительный клапан, который включает в себя сильфон для минимизации влияния противодавления на рабочие характеристики клапана.
    • Сбалансированный сильфон + разрывная мембрана - Сбалансированный сильфонный клапан с разрывной мембраной.
    • Управляемый пилотом - предохранительный клапан, в котором основное предохранительное устройство или главный клапан совмещены с вспомогательным самоприводным предохранительным клапаном (пилотом) и управляется им.
    • Управляемый пилотом + разрывная мембрана - Управляемый клапан с разрывной мембраной.
    • Только разрывная мембрана - клапан с устройством сброса давления без повторного включения, которое приводится в действие статическим перепадом давления между входом и выходом.
    3. Установите температуру сброса

    Температура сброса определяется тем, какой сценарий сброса давления вы выбрали для моделирования, и должна быть температурой жидкости в то время, когда ожидается открытие клапана.ProMax предполагает, что температура сброса будет текущей температурой потока, однако, если ваш конкретный сценарий требует ее настройки, ее можно перезаписать непосредственно в диалоговом окне анализа.

    4. Установите давление сброса

    Давление сброса обычно определяется защищаемым оборудованием и рассчитывается как Давление сброса = установленное давление + избыточное давление . По умолчанию ProMax использует давление потока как заданное давление и 10% избыточное давление , но они могут быть изменены для вашего анализа.

    Установленное давление

    Максимально допустимое давление в устройстве сброса Давление срабатывания равно максимально допустимому рабочему давлению (МДРД) резервуара для резервуаров, защищенных одним устройством сброса. МДРД устанавливается в соответствии с определенной температурой, максимально допустимой рабочей температурой (МДРД). По мере увеличения MAWT, MAWP уменьшается из-за снижения прочности металла при более высоких температурах.

    Однако предохранительные устройства обычно устанавливаются на открытие при расчетном давлении.В некоторых случаях расчетное давление равно МДРД, но никогда не превысит его. В случаях, когда МДРД не определено, расчетное давление может использоваться для установленного давления.

    Установленное давление обычно указывается в единицах манометрического давления, поэтому любое противодавление добавляется к установленному давлению и избыточному давлению для расчета давления сброса в абсолютных единицах. Противодавление включает в себя как постоянное наложенное давление на выходе, так и любое нарастающее противодавление из-за выпуска жидкости из предохранительного устройства через трубопровод и систему очистки на выходе.

    Избыточное давление

    Превышение давления обычно выражается в процентах от установленного давления . Для предохранительных клапанов с пружинным приводом небольшая утечка возникает при 92-95% от заданного давления , и для достижения полного подъема необходимо достаточное избыточное давление. Сертифицированные ASME предохранительные клапаны требуются для достижения полной номинальной производительности при избыточном давлении 10% или менее.

    Примечание: Аналогичный термин, накопление давления, основан на МДРД, а не на заданном давлении.В случаях, когда установленное давление равно MAWP, избыточное давление и накопление давления одинаковы. Допустимое накопление для сосудов под давлением, защищенных одним предохранительным устройством, составляет 110% от МДРД, за исключением сценариев воздействия огня, где допускается 121%. Когда несколько предохранительных устройств используются для сценариев, не связанных с возгоранием, допустимое накопление составляет 116%.

    5. Определите требуемый массовый расход

    Значением по умолчанию для этого параметра является массовый расход потока в моделировании, но его можно установить на желаемое значение для конкретного сценария.

    6. Просмотрите результаты - эффективная площадь разряда

    После того, как вы определили свой аварийный сценарий и указали условия разгрузки, расход и соответствующий стандарт, ProMax рассчитает эффективную площадь разгрузки. Это значение используется для выбора клапана сброса давления подходящего размера.

    7. Как ProMax рассчитал это?

    Хотя отверстие часто используется для описания минимального проходного сечения, ограниченного в клапане, расчет геометрии и площади разгрузки более целесообразно моделировать на основе идеального (изоэнтропического) сопла.Выражение для потока массы (G n ) в идеальном сопле получается непосредственно из уравнения Бернулли для сопла:

    где P 1 - давление на входе клапана, P - давление жидкости, P n - давление на выходе из клапана, и - плотность на выходе из сопла.

    Баланс массы в любой точке сопла диктует постоянство массового расхода: В этом уравнении u n - это скорость жидкости в горловине сопла, A n - площадь горловины, а p , u и A - это плотность, скорость и проходное сечение, соответственно, в любой точке сопла.Плотность жидкости уменьшается по мере ее протекания через сопло из-за снижения давления. Кроме того, проходное сечение уменьшается по мере ограничения сопла, достигая минимального значения A n в горле. Скорость u затем должна увеличиться и достигнет u n в горле. Скорость увеличения скорости больше, чем скорость уменьшения плотности, поэтому поток массы достигает максимума в горловине.

    Для данного массового расхода определенная для конкретного аварийного сценария, минимально необходимая площадь ( A мин ) рассчитывается при максимальном потоке массы, которое, как было установлено, происходит в горловине сопла.Настоящие клапаны не являются идеальными форсунками, поэтому коэффициент расхода K D равен используется для учета разницы между прогнозируемым идеальным соплом и фактическим потоком массы в клапане.

    K D (коэффициент разряда)

    Коэффициент расхода, K D , может быть оценен компанией ProMax или указан непосредственно из документации поставщика.

    G n (массовый поток)

    Однофазные и двухфазные потоки часто встречаются в различных сценариях разгрузки. Из-за большого количества переменных, связанных со свойствами жидкости, Распределение флюидных фаз, взаимодействие и преобразование фаз, определение размера двухфазного сценария рельефа значительно сложнее, чем однофазного. Расчет массового потока зависит от типа разгрузочной жидкости:

    Однофазный поток жидкости

    Для жидкостей с постоянной плотностью уравнение Бернулли сводится к Это уравнение действительно для полностью турбулентного потока, когда скорость потока не зависит от вязкости жидкости.Для потоков с низким числом Рейнольдса (высокой вязкостью) значения можно умножить на поправочный коэффициент.

    Однофазный пар

    Для потока пара используемое уравнение зависит от того, является ли расход критическим или докритическим. Когда давление ниже по потоку уменьшается, скорость и массовый поток увеличиваются в горловине; в конечном итоге массовый поток достигает максимального значения при ограниченном или критическом давлении потока. Докритический поток является функцией давления как на входе, так и на выходе, тогда как поток с дросселированием зависит только от условий на входе.

    Критерий перекрытия потока для идеального газа может быть задан как , где k - изоэнтропический коэффициент (C p / C v ) .

    Критический расход: Докритический поток:

    Мигающий двухфазный поток

    Жидкость испаряется по пути уменьшения давления, и ее паровая доля увеличивается.

    Замороженный двухфазный поток без мигания

    Замороженный поток возникает, если емкость изначально содержит как газ, так и нелетучую жидкость (например, емкость с наполнителем из инертного газа), следовательно, она течет с постоянным качеством. (массовая доля пара) без значительного испарения или конденсации.

    Мигающий двухфазный поток с воздействием неконденсирующихся газов

    Этот тип потока часто встречается в измерительных приборах при химической обработке и в установках для определения размеров предохранительных клапанов, где как неконденсирующиеся, так и конденсируемые (мгновенные) компоненты сосуществуют (например,g., реакционная смесь гидрирования, содержащая газообразный водород и органический раствор при повышенном давлении).

    Общие предположения о двухфазном потоке:

    Механическое равновесие - Это предполагает, что две фазы текут с одинаковой скоростью, без скольжения между фазами. Хотя в литературе существует множество моделей для оценки скольжения как зависит от свойств жидкости и условий потока, им часто пренебрегают в условиях сброса давления из-за высокой степени турбулентности и перемешивания.

    Термодинамическое фазовое равновесие - Обычно считается, что газовая или паровая фаза находится в локальном термодинамическом равновесии с жидкой фазой, что означает, что свойства смеси являются функцией только локального температура, давление и состав. Когда давление падает до давления насыщения жидкости, мигание происходит мгновенно, если предполагается термодинамическое равновесие. Однако мигает обычно не происходит мгновенно, и в течение этого периода жидкость может перемещаться на несколько дюймов в сопле клапана при типичных условиях сброса давления.

    Скрытая теплота на входе - Этот термин используется для определения размеров предохранительных клапанов для двухфазной жидкости / пара, когда в системе содержится менее 0,1 мас.% H 2 , номинальный диапазон кипения менее 150 ° F и далеко от критической точки. Важно отметить, что истинная «скрытая теплота» - это чисто компонентное свойство, и распространение этого определения на многокомпонентную смесь требует допущений.Таким образом, существует несколько методов приблизительного определения скрытой теплоты, и анализ размера предохранительного клапана следует методологии стандартов. Например, стандарт API 520 определяет «скрытую теплоту» как разница между удельными энтальпиями пара и жидкости при температуре на входе и давлении точки кипения для переохлажденных жидкостей, а также при температуре на входе и давлении на входе для двухфазного мгновенного потока.

    ПРИМЕЧАНИЕ: Рассчитанное в анализе «скрытое тепло» НЕ должно использоваться для предохранительного клапана пожарного отсека. Сценарии калибровки.Вместо этого ProMax предоставляет инструмент сброса давления, который полезен в этих случаях.

    Расчет теплоты испарения - Расчет теплоты испарения является альтернативой расчету скрытой теплоты с использованием подхода периодической дистилляции. Этот расчет генерирует псевдомгновенное значение теплоты испарения. значения совокупного количества пара, испарившегося из системы. Значения генерируются для указанного количества приращений теплоты испарения от 0% до указанного теплоты испарения Максимальная мольная доля .Минимальное из этих значений указано как Минимальная дифференциальная теплота испарения .

    ССЫЛКИ

    Большое спасибо доктору Угуру Гунеру за его вклад в эту статью.

    Американский институт нефти (2000). Определение размеров, выбор и установка устройств для сброса давления на нефтеперерабатывающих заводах, API 520 , 7 th Edition

    Кроул, Д., Типлер, А. С. (2013). Определение размеров устройств сброса давления, CEP

    Дарби Р., Мейлер П. Р., Стоктон Дж. Р. (2001). Выберите лучшую модель для определения размеров двухфазного сброса давления, Chemical Engineering Progress , Vol.97, No. 5, pp 56.

    Дарби, Р., Селф, Ф.Э., Эдвардс, В.Х. (2002). Клапаны сброса давления надлежащего размера для двухфазного потока, Инженерная практика

    Леунг, Дж. К. (1986). Упрощенные уравнения выбора размеров вентиляционных отверстий для требований аварийной помощи в реакторах и резервуарах хранения, AICHE Journal, Vol.32, № 10

    Леунг, Дж. К. (1990). Обобщенная корреляция для двухфазного однородного дроссельного потока без мигания, транзакций ASME, Vol. 112

    Леунг, Дж. К., Эпштейн, М. (1991). Мигающий двухфазный поток с учетом воздействия неконденсирующихся газов, Journal of Heat Transfer, Vol. 113/269

    Шмидт, Дж., Иган, С. (2009). Примеры использования клапана сброса давления для двухфазного потока., Chem. Англ. Technol., Vol. 32, № 2, 263-272

    Клапан используется для сброса давления, превышающего заданное значение, из гидравлической системы. строка

    Клапан, используемый для сброса давления, превышающего заданное значение, из гидравлической системы. линия

    Описание

    Блок клапана сброса давления моделирует поток через клапан, который открывается для выпуска воздуха, чтобы поддерживать заданный перепад давления между входом (порт A ) и выход (порт B ).Обычно при закрытом клапане трещины открываются при падении давления с A до B превышает установленное давление клапана. Площадь открытия клапана вычисляется как функция превышения перепада давления, либо простой линейный выражение или (обычно нелинейная) табличная функция. Клапан служит своей цели пока площадь его открытия не достигнет максимума - точки на границе регулирования клапана диапазон, за пределами которого падение давления снова может расти, не ослабевая.

    Открытие клапана

    Расчет площади открытия зависит от параметризации клапана, выбранной для блок: либо Линейное отношение открытия площади , либо Табличные данные - Зависимость площади от давления .

    Линейная параметризация

    Если параметр блока Параметрирование клапана находится в настройка по умолчанию Линейное отношение открытия области , площадь проема рассчитывается как:

    где:

    • S Макс. - значение указано в Максимальная площадь прохода блок параметр.

    • Δp Установить значение указано в блоке Настройка давления клапана параметр.

    • Δp AB - давление падение из порта A в порт B :

      , где p - избыточное давление в порту, обозначенном нижним индексом ( A или В ).

    • k - линейная константа пропорциональности:

    обзоры на пневматический предохранительный клапан

    - интернет-магазины и обзоры на пневматический предохранительный клапан на AliExpress

    Отличные новости !!! Вы находитесь в нужном месте, чтобы приобрести пневматический предохранительный клапан. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний пневматический предохранительный клапан должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели пневматический предохранительный клапан на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в пневматическом предохранительном клапане и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести пневматический предохранительный клапан по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

    Клапаны сброса давления

    | Предохранительные клапаны | Кертисс Райт

    Клапаны сброса давления

    Curtiss-Wright производятся выдающимися товарными брендами Farris и Target Rock. Мы стремимся поддерживать весь жизненный цикл объекта и постоянно предоставляем индивидуальные продукты и технологии.Имея репутацию производителя высококачественной и долговечной продукции, наша коллекция предохранительных клапанов гарантированно обеспечивает эффективный и надежный сброс давления.

    Хотя некоторые основные компоненты и активации для сброса давления могут различаться в зависимости от типа предохранительных клапанов, каждый из них нацелен на 100% эффективность в обеспечении безопасной работы вашего оборудования. Наш текущий ассортимент включает в себя множество типов клапанов, от фланцевых до подпружиненных, резьбовых и беспроводных, с пилотным управлением и многое другое.

    Посмотреть полный спектр предохранительных клапанов для сброса давления можно ниже:



    Клапаны сброса давления: назначение и функции.

    Клапан сброса давления - это тип предохранительного клапана, предназначенный для регулирования давления в сосуде . Он защищает систему и обеспечивает безопасность людей, работающих с устройством, в случае возникновения избыточного давления или отказа оборудования.

    Как работает предохранительный клапан?

    Клапан сброса давления спроектирован так, чтобы выдерживать максимально допустимое рабочее давление (МДРД) .Как только в системе возникает событие избыточного давления, предохранительный клапан обнаруживает давление, выходящее за пределы проектных возможностей. Клапан сброса давления будет затем выпускать жидкость или газ под давлением, чтобы течь из вспомогательного канала из системы.

    Ниже приведен пример работы одного из наших предохранительных клапанов с пилотным управлением; в разрезе показано, когда в системе сбрасывается высокое давление.

    Farris 3880 Клапан сброса давления с пилотным управлением:

    Применение предохранительного клапана

    Клапаны сброса давления

    могут применяться в различных средах и оборудовании.Клапаны сброса давления - это предохранительный клапан, используемый для обеспечения безопасности оборудования и операторов. Они особенно полезны в приложениях, где правильный уровень давления жизненно важен для правильной и безопасной работы. Например, нефть и газ, производство электроэнергии, например, системы центрального отопления, и многофазные приложения в нефтепереработке и химической обработке.


    Типы предохранительных клапанов

    В Curtiss-Wright мы предлагаем ряд различных предохранительных клапанов для двух основных операций - подпружиненного и пилотного.

    Подпружиненный КДП

    Подпружиненные клапаны запрограммированы на открытие и закрытие с помощью пружинного механизма . Они открываются, когда давление достигает недопустимого уровня, чтобы высвободить материал внутри емкости. Он автоматически закрывается при сбросе давления и возвращается к нормальному рабочему уровню . Подпружиненные предохранительные клапаны основываются на закрывающем усилии, прилагаемом пружиной к основному сиденью.Они также могут управляться различными способами, такими как дистанционное управление, панель управления и компьютерная программа.

    ПРЕИМУЩЕСТВА:

    • Работают при более высоких установочных давлениях, чем предохранительные клапаны с пилотным управлением
    • Широкий диапазон химической совместимости
    • Работать при высоких температурах

    Сопутствующие товары: серия 2600 / 2600L - технологический клапан, серия 2700 - технологический клапан, серия 4200 - паровой предохранительный клапан, серия 6400 - паровой предохранительный клапан, серия 1890 - технологический клапан, серия 1896 - паровой предохранительный клапан, серия 4700 - Паровой предохранительный клапан, модель 600-DA - Паровой предохранительный клапан, модель 600-SL - Предохранительный и предохранительный клапан.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
