Подвесной потолок с двухуровневым каркасом

Блог: Потолки из гипсокартона

: Потолки гипсокартон; 03 апреля 2016

Вступление

Подвесной потолок с двухуровневым каркасом чаще делается в опускаемых потолках. При этом каркас крепится к базовому потолку подвесами, а профили каркаса соединяются двухуровневыми соединителями. Такие соединители не требуют нарезки профилей, а скрепляют перекрещивающиеся профили целиком.

Название двухуровневый потолок, эта конструкция получила из-за своеобразного соединения потолочных несущих профилей в каркасе потолка. Пересекающиеся профили каркаса, как бы накладываются друг на друга, образуя два уровня: верхний и нижний. Верхний уровень профилей называется основным, и его крепят к основному потолку помещения. Нижний уровень профилей называется несущим и к нему крепятся листы гипсокартона.

Напомню, что подвесной потолок не только открывает широкие возможности дизайнерам, но и прячет коммуникации помещения, в том числе систему вентиляции. Бытовые и промышленные системы вентиляции, комплектующие для вентиляции, в том числе широкий выбор обратных клапанов вентиляции вы можете выбрать на сайте https://olvent.ua/komplektujuschie-dlja-ventiljatsii/obratnye-klapany/.

Материал для двухуровневого каркаса

В подвесном потолке с двухуровневым каркасом используются профили потолочные ПП 60/27.
Соединители нужны двухуровневые. Правильное название: соединитель для профилей ПП60/27 двухуровневый.

Нужны подвесы типа: Анкерный подвес с зажимом для профилей ПП 60/27.

Конечно же, нужен крепеж для конструкций из гипсокартона.

Этапы работ

Работы по монтажу подвесного потолка разбиваются на пять этапов:

Разметка потолка;
Монтаж подвесов;
Сборка двухуровневого каркаса;
Крепление листов гипоскартона к каркасу;
Малярные работы.

Разметка потолка

В двухуровневом каркасе профиль, прикрепляемый к подвесу, называется основным (он верхний). Профиль, к которому крепится гипсокартон, называется несущий (он нижний).

В разметке потолка нужно соблюдать следующие правила:

От стены, линия подвесов основного профиля должна отстоять не более чем на 150 мм;
Расстояние от сопряженной стены до первого подвеса, должно быть не более 250 мм;
Расстояние между линиями подвесов основных профилей определяется по таблице.
Для квартир лучше выбрать расстояние между основными профилями в 500 мм. Соответственно, между подвесами расстояние должно быть не более 1200 мм.

Подвесной потолок с двухуровневым каркасом — этапы монтажа

1. По сделанной разметке устанавливаются анкерные подвесы. Для этого, в потолке сверлится отверстие и в него вместе с подвесом забивается анкерный дюбель. При большом опускании потолка анкерный подвес можно заменить наниус-подвесом. Он расчитае на большую нагрузку.

2. К подвесам крепятся основные профили ПП60/27. Предварительно профили нарезаются по размерам комнаты. Если комната длиннее или шире длины профиля (3 метра), профили надставляются другими профилями, а между собой они соединяются специальным соединителем для профилей.

3. К основным профилям с помощью двухуровневых соединителей крепятся несущие профили, тоже ПП60/27. Расстояние от стен до несущих профилей должно быть не более 100 мм.

4. Каркас готов, переходим к креплению листов гипсокартона конструкции.

Для усиления конструкции можно ее дополнить направляющим профилем ПН27/28, по периметру комнаты (фото ниже).

Крепление листов гипсокартона

Перед креплением листов проведите электропроводку в каркасе потолка. Листы гипсокартона крепятся к несущим профилям каркаса шурупами типа TN (гипсокартон-металл). На сделанном каркасе листы гипсокартона крепятся поперек несущим профилям. Если одного листа не хватает на всю ширину комнаты, то торцевой край листа должен попадать на середину несущего профиля. В этом случае листы придется резать под нужный размер.

Малярные работы

Малярные работы на таком потолке стандартные.

Грунтовка потолка;
Шпаклевка швов (шпаклевка) с использованием армирующей малярной сетки;

Шпаклевка головок шурупов, утопленных на 1-2 мм;
Полная шпаклевка потолка 3-4 раза. Последний слой финишная шпаклевка.

На этом все! Подвесной потолок с двухуровневым каркасом, готов.

©Gipsokart.ru

Еще статьи

Выбор и установка люстры на подвесной потолок
Как выровнять потолок в квартире
Каркас подвесного потока с одноуровневыми соединителями
Отделка гипсокартоном мансард
Подвесной потолок на прямых подвесах
Подвесной потолок с двухуровневым каркасом
Потолок из гипсокартона для узких комнат

Потолок из гипсокартона на деревянном каркасе
Потолок из гипсокартона своими руками: одноуровневый плавающий потолок на тягах
Потолочный профиль для гипсокартона

Подвесной двухуровневый потолок своими руками; материалы

Сегодня во многих квартирах хозяева могут похвастаться сложными потолочными конструкциями. Гипсокартон позволяет реализовать любые творческие идеи, и просто выровнять потолок уже считается неразумной тратой денег. Проявив немного творчества и потратив не так уж много времени, за те же деньги можно самому установить двухуровневый подвесной потолок, который сделает интерьер комнаты более интересным и современным.

Самая простая многоярусная конструкция на потолок, которую многие домашние мастера выполняют самостоятельно – это рамочный короб со скрытой подсветкой. Такой двухуровневый потолок может быть сделан как из одного только гипсокартона, так и в комбинации с натяжной системой.

Рамочный короб с подсветкой

Как сделать подвесной потолок? Во всех вариантах для короба второго яруса используют гипсокартон, а первый уровень может быть выполнен одним из трех способов:

Натяжной потолок.
Гипсокартон.
Шпаклевка.

Классический двухуровневый потолок – это конструкция из одного лишь гипсокартона. Для домашнего мастера это вариант наиболее приемлемый, так как нет ограничений в замыслах и возможностях исправлять ошибки.

Самый простой, но в то же время и самый дорогой способ – это комбинация гипсокартона с ПВХ-полотном.

Наименее затратный вариант, но самый грязный и трудоемкий – это выравнивание основания шпаклевкой.

Первый ярус

В случае с использованием ПВХ-полотна сразу приступают к монтажу второго яруса, который крепится прямо к плите перекрытия. Полотно монтируется уже на этапе сборки короба.

Если потолок достаточно ровный для того, чтобы его можно было выровнять шпаклевкой, выполняют весь цикл шпаклевочных работ с покраской и точно так же крепят каркас короба к основанию.

Важно! При выравнивании перекрытия шпаклевкой высота комнаты останется неизменной, но установить точеные светильники в такой потолок не получится.

Одноуровневый потолок

Если перепады между плитами перекрытия большие, или они лежат не по уровню, то для выравнивания поверхности основания используют гипсокартон.

Подготовка и разметка основания

Двухуровневый потолок представляет собой две одноуровневые конструкции, в которой первый ярус является базой для монтажа второго.

Поскольку первый уровень представляет собой обычный одноярусный подвесной потолок, то разметку и сборку каркаса выполняют по стандартной схеме.

Базовый потолок необходимо очистить от осыпающихся участков и укрепить грунтовкой.

Разметка заключается в расчерчивании на стенах по периметру комнаты двух горизонтальных линий, который будут обозначать уровень первого и второго ярусов потолка.

Работать с лазерным прибором удобно

Проще всего это сделать при помощи профессионального лазерного уровня. Его устанавливают так, чтобы он показывал линию первого яруса, а после завершения монтажа уровень смещают ниже на нужное расстояние и делают сборку второй ступени. В этом случае чертить ничего не придется. Уровень будет четко виден без дополнительных линий на поверхности стен.

Но такой инструмент доступен не каждому, поэтому можно обойтись обычным гидроуровнем. Состоит он их двух колбочек, соединенных длинной трубкой.

Водяной уровень

Перед работой гидроуровень наполняют водой так, чтобы в каждой колбочке ее уровень находился посередине, а в самой трубке не было пузырьков.

Работают с уровнем так:

На поверхности одной из стен ближе к перекрытию делают отметку.
Затем с помощью напарника переносят эту отметку на поверхность всех остальных стен помещения. Для этого один человек прислоняет вертикально одну колбочку к сделанной отметке, а другой берет вторую колбочку и перемещает ее вверх-вниз возле другой стены, добиваясь совпадения уровня воды в первой колбочке с контрольной отметкой. Таким способом наносят на каждую стену по две отметки и соединяют их линией при помощи отбивочного шнура.

Как пользоваться гидроуровнем

Высота расположения этой лини значения не имеет, так как это будет горизонт, от которого при помощи рулетки намечают уже окончательную разметку для каждого яруса.

Монтаж каркаса

Для сборки каркаса используют потолочный профиль. Крепят его к потолку и стенам, используя дюбеля и П-образный подвес. Конструкция первого уровня состоит из обвязки по периметру и несущих направляющих.

Конструкция одноуровневого каркаса

Вначале по линии первого яруса, отмеченной на поверхности стен, прикручивают направляющий UD-профиль.

Несущий CD-профиль устанавливают с шагом 60 см. Его вставляют в направляющий профиль и крепят на подвес к базовому основанию. Вставив CD-профиль в направляющий, их скручивают саморезом по металлу («семечкой»).

Как крепить подвес к потолку

П-образный подвес крепят по линии несущих направляющих с шагом 80 см. Так как конструкция будет тяжелой, подвес лучше крепить не за «ушки», а за внутренние отверстия.

Важно! Длинный несущий профиль будет провисать под собственной тяжестью, поэтому нужно натянуть нитку поперек направления несущего профиля и уже по ней скручивать подвес с профилем.

Гипсокартон продольной кромкой должен попадать на каждый второй несущий профиль.

При помощи рулетки находят места поперечных стыков и в этих местах вставляют короткий поперечный профиль. Соединение выполняют при помощи вырезанного лепестка, как показано на фото.

Способ соединения

Таки образом, каждый лист по периметру будет лежать на профиле.

На этом этапе выполняется электропроводка для встраиваемых светильников, выводится питание для подключения скрытой подсветки.

Подшивка гипсокартоном

Гипсокартон крутят со сдвигом. Нельзя допускать крестообразных стыков.

С торца лист не имеет фаски. Ее необходимо делать при помощи рубанка или срезать кромку под углом ножом.

Важно! Все работы проводят с напарником, так как удерживать лист и одновременно прикручивать его не получится.

Саморезы вкручивают в лист с шагом 20 см, отступая от кромки не менее 1,5 см.

Заделка швов

Чтобы облегчить финишную отделку, гипсокартон первого яруса шпаклюют и шлифуют до монтажа второй ступени.

Второй ярус

Для примера был взят потолок с обрамлением по периметру, углы которого имеют закругления в виде галтели. Этот элемент добавит сложности в работе, но обычный прямой короб не представляет практического интереса.

Сооружение второго яруса начинают с разметки рамочного короба. Его ширину выбирают пропорционально размерам комнаты. В стандартной гостиной 17 кв. м обычно отступают от стен на 50-60 см. Высоту короба делают 15-20 см.

Первый ряд направляющих

На потолок наносят контур будущей рамки. В углах обычно делают декоративные закругления. Их чертят при помощи нитки, привязанной к саморезу.

По отмеченной линии второго яруса к поверхности стен по периметру крепят направляющую UD.

Направляющий UD-профиль прикручивают и к первому ярусу по контуру короба прямо через гипсокартон. В углах профиль не докручивают.

Первый ряд направляющих

Гибкий профиль изготавливают самостоятельно. Для этого надрезают направляющую ножницами с одинаковым шагом – 2-2,5 см. Сразу заготавливают 8 штук по длине радиуса закруглений в углах.

Подготовка гибкой направляющей

Гибкие отрезки прикручивают на потолок первого яруса по линии окружности. Так получится контур короба.

Готовые закругления

После этого гипсокартон нарезают на полосы, ширина которых равна высоте второй ступени. Прямые полоски прикручивают к длинным направляющим. Для выполнения полукруглых участков придется гнуть гипсокартон.

Заготовленные гибкие направляющие на потолок

Для этого заготавливают четыре куска по длине радиуса закруглений и смачивают их с одной стороны.

Важно! Лист необходимо смачивать только с одной стороны, в которую он будет выгибаться. Нельзя допускать полного размокания материала. Ускорить процесс размягчения и сделать лист более податливым для изгибания можно при помощи игольчатого валика.

Можно гипсокартон выгибать прямо по месту. Для этого его также нужно намочить, выдержать время для размягчения, а затем, постепенно выгибая, прикручивать его к выгнутому профилю. Но лучше не спешить и гнуть лист по шаблону, как показано на фото.

Как выгибать гипсокартон по шаблону

После того как вертикальный бортик короба собран по всему периметру, можно приступать к завершающей стадии.

Вертикальный бортик

Второй ряд направляющих

Описываемая конструкция не предполагает изготовление коротких вертикальных стоек в каркасе второго яруса.

По нижней кромке бортика короба накручивают UD-профиль, полностью дублируя первый уровень.

Рулеткой замеряют расстояние между поверхностью стен и внутренним контуром короба и нарезают несущий CD-профиль. В угловых закруглениях каждый кусок отмеряют по месту.

Готовый каркас второго яруса без подшивки

Горизонтальный профиль монтируют с шагом 60 см. По центру их крепят на подвес. Чтобы его было удобно крепить в потолок, можно подвес разламывать на две части и крутить только по одной половине с боку направляющей. В углах, где направляющие будут длинные, их крепят на дополнительный подвес.

На этом этапе необходимо смонтировать всю проводку и блоки питания для скрытой подсветки. Чтобы проводка оставалась в подвешенном состоянии и не лежала на каркасе, ее укладывают в гофру и крепят к потолку, используя все тот же П-образный подвес.

Изготовление бортика

Для подшивки второй ступени снизу гипсокартон нарезают на полосы, которые шире изготовленного каркаса на 10-15 см. Прикручивая такой лист, он будет выступать за пределы каркаса, образуя полку будущей ниши.

Для углов вырезают четыре куска, радиус закругления которых на 10 см больше, чем в смонтированном каркасе. Таким образом, после подшивки по внутреннему периметру конструкция будет иметь равномерный уступ.

UD-профиль по кромке подшивки второй ступени

По краю этого уступа сверху прикручивают еще один ряд UD-направляющей. В углах также используют гибкий профиль, изготовленный при помощи ножниц.

Завершающим этапом будет изготовление и монтаж узкого вертикального бортика.

Двухуровневый потолок в сборе

Высота бортика должна быть меньше высоты короба. Она влияет на размер щели. Бортик прикручивают к UD-профилю, который смонтирован по краю подшивки.

Обычно блок питания для скрытой подсветки просто укладывают в нишу за декоративным бортиком, поэтому нужно оставлять такую щель, чтобы в нее проходило оборудование и можно было просунуть руку для монтажа светодиодной ленты. Чтобы верхняя кромка была аккуратной, для бортика отрезают полоски с края длинной стороны листа. При этом лист кроят сразу, еще на стадии подготовки деталей для вертикальной стойки короба. Вначале отрезают узкие полоски с краю для декоративного бортика, а оставшийся лист режут на детали для вертикальной стойки короба и для нижней подшивки.

Для укрепления нижнего углового стыка во время отделки используют гибкий пластиковый уголок.

Вариант с ПВХ-пленкой

Эта конструкция имеет особенности. Второй уровень монтируется непосредственно на базовый потолок, и высота короба будет больше. При этом учитывают возможное занижение полотна с учетом встраиваемых светильников. Фактическая высота ступени будет складываться из видимой части (20 см) и скрытого под полотном промежутка.

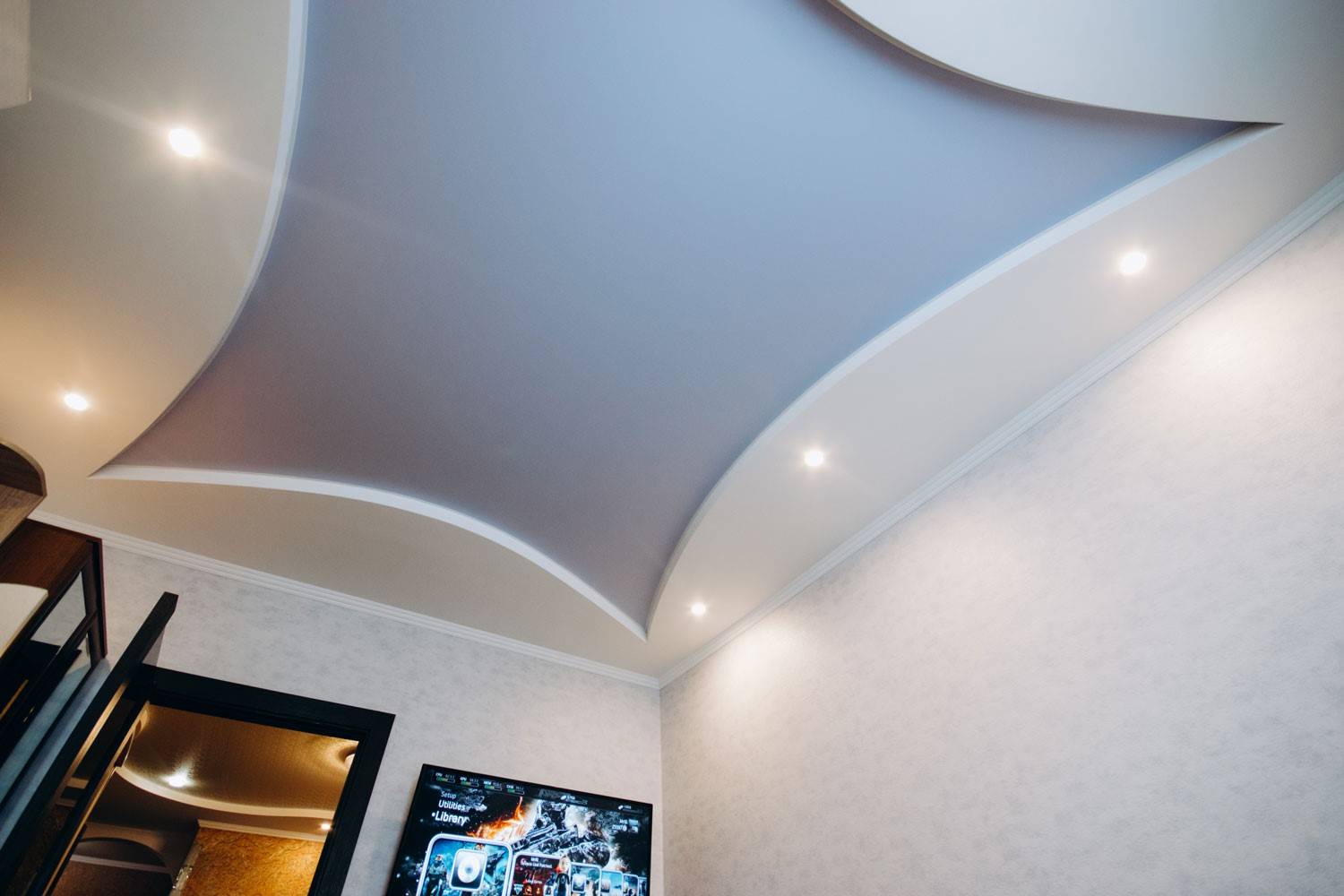

Двухуровневый потолок с использованием ПВХ-пленки часто декорируют встроенными точечными светильниками по всей плоскости. Для крепления светильников понадобится смонтировать закладные, но можно использовать обычный П-образный подвес.

Багет для крепления пленки на потолок крутят к боковине короба через гипсокартон. В этом месте с внутренней стороны необходимо предусмотреть еще один ряд UD-направляющей.

Натяжной потолок монтируется сразу после того, как ступень подшита снизу, и перед тем, как прикручивается внутренний декоративный бортик. На этом этапе домашнему мастеру придется обратиться к специалистам, которые в условиях производства раскроят полотно и припаяют гарпунную крепежную кромку.

В представленном видео мастер выполняет двухуровневый потолок по описанному принципу:

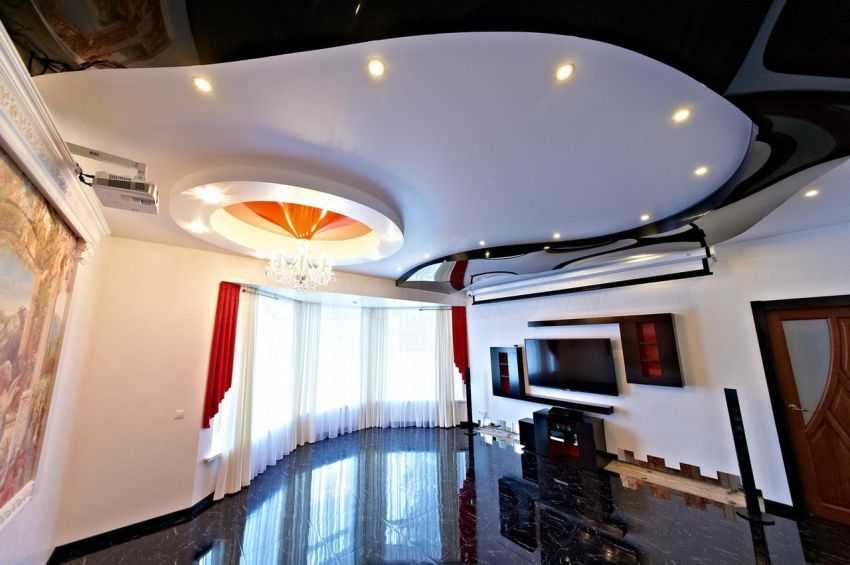

Двухуровневый потолок с кривыми линиями в контурах имеет все признаки дизайнерской конструкции. Разобраться в технологии монтажа несложно, а, усвоив основные принципы, можно самому придумать варианты дизайна.

Подвесной потолок С2-1 с регулировочным кронштейном

19.10.2021

В этой статье мы расскажем, как установить двухуровневый подвесной потолок Техногипс Про С1-2 с регулировочным кронштейном.

Необходимые продукты и инструменты:

Premium Profile CD 60
Регулировочный кронштейн
Шуруп для гипсокартона TEX TN 4,2×13
Соединитель CD
Крестовой соединитель CD
Рулетка
Уровень
Маркер линии дросселя
Ножницы для олова
Отвертка для гипсокартона

Вот шаги, которые мы выполнили:

Необходимо заранее определить уровень готового подвесного потолка и установить периферийные профили UD. Дополнительные сведения о шагах см. в этой статье блога.

После установки периферийных профилей необходимо отметить положение регулировочных скоб на основном потолке. С помощью рулетки, карандаша и маркера дроссельной линии отмечаем оси, на которые будем монтировать регулировочные кронштейны и впоследствии основные профили Premium CD 60. Отмечаем первую ось на расстоянии макс. 300 мм от ограждающей стены и каждая последующая должна находиться на расстоянии 500-1200 мм в зависимости от веса гипсокартонной обшивки. Дополнительную информацию о размерах можно найти на стр. 80 в Каталоге систем Technogips Pro.

Приступаем к установке регулировочных кронштейнов к основному потолку с подходящим крепежом по типу несущего потолка. При перекрытии из массивной железобетонной плиты рекомендуется использовать только Анкерный клин 6х40/60. При установке подвесной конструкции на подвесные потолки не допускается использование дюбеля или другого поперечного элемента с нейлоновым дюбелем, так как этот вид крепежа не устойчив к растяжению при пожаре.

Расстояние между регулировочными скобами должно соответствовать весу будущей облицовки из гипсокартона. Грузоподъемность регулировочного кронштейна составляет 0,4 кН или 40 кг/м2. Дополнительную информацию о размерах и выборе подходящей вешалки можно найти на странице 80 в Каталоге систем Technogips Pro.

Продолжаем определение размеров основных профилей Premium CD 60. Общая длина профиля должна быть на 10 мм меньше размера помещения, чтобы можно было линейно расширить профиль и, следовательно, избежать растрескивания стыков. между гипсокартонными листами. Если необходимо расширить основные профили Premium CD 60, необходимо использовать коннектор CD. №

Установка профилей Premium CD 60 на регулировочный кронштейн происходит после точного выравнивания относительно уже определенного уровня подвесного потолка. Шуруп для гипсокартона TEX TN 4,2×13 используется с каждой стороны профиля для фиксации регулировочного кронштейна.

Далее приступаем к установке монтажных профилей в поперечном направлении к основным профилям CD. Кросс-соединение между двумя профилями осуществляется с помощью двухуровневого соединения CD.

Расстояние между монтажными профилями должно быть 500 мм.

На этом завершается монтаж двухуровневой подвесной потолочной конструкции Technogips Pro C2-1 с регулировочным кронштейном.

Назад ко всем статьям

Создание подвесного потолка

Информация в этой статье относится к:

ВОПРОС

Я часто проектирую коммерческие офисные помещения с подвесными потолками. Как смоделировать такой потолок в Главном Архитекторе?

ОТВЕЧАТЬ

Как и другие виды подвесных потолков, вы можете создать подвесной потолок с потолочными плитами, настроив пользовательское определение отделки потолка.

Пользовательский материал также может быть создан для расчета необходимого количества подвесных подвесок и винтов в списке материалов, а молдинги могут быть созданы для представления кронштейнов по периметру и Т-образных профилей.

Для создания подвесного потолка вешалка и прикручиваемый материал
Создание определения отделки подвесного потолка
Для создания кронштейна по периметру и профилей T-Channel
Добавление профиля настенного кронштейна
Размещение настенных кронштейнов на пользовательском слое
Чтобы добавить прогоны Т-канала
Чтобы сломать Т-канал, проходит по внутренним стенам.
Чтобы воспроизвести Т-каналы
Чтобы создать список материалов

Для создания подвесного потолка вешалка и прикручиваемый материал

Выберите в меню 3D> Материалы> Plan Materials и в диалоговом окне Plan Materials нажмите кнопку New .
На панели «Шаблон» диалогового окна «Определить материал» :
- Введите краткое описание Название материала . В этом примере используются «Потолочные подвесы и винты».
Также на панели «Шаблон»:
- Щелкните раскрывающийся список Тип шаблона и выберите «Сетка» из списка.
- Укажите высоту и ширину как половину размера потолочной плитки, которую вы планируете использовать. В этом примере будут использоваться квадратные 24-дюймовые потолочные плиты, поэтому 12-дюймовые используются для 9-дюймовой плитки. 0103 Высота и Ширина .
Нажмите OK , чтобы закрыть диалоговое окно и создать новый материал. Когда диалоговое окно Define Material закроется, вы вернетесь в диалоговое окно Plan Materials , и ваш новый пользовательский материал будет выбран в списке в левой части диалогового окна.
Чтобы добавить новый пользовательский материал в библиотеку для будущего использования в других проектах с подвесными потолками, нажмите кнопку Добавить в библиотеку 9Кнопка 0104 справа.
Ваш пользовательский материал будет добавлен в пользовательский каталог, который вы можете организовать в соответствии со своими потребностями.
В версии X3 он будет добавлен в «Мою библиотеку».
Щелкните OK , чтобы закрыть диалоговое окно Plan Materials .

Создание определения отделки подвесного потолка

В этом примере мы установим значения по умолчанию для использования нестандартной отделки подвесного потолка и соответствующей высоты потолка. Вместо этого вы можете создать эти условия только для одного этажа или только для одной комнаты, если этого требует ваш проект.

Выберите Правка > Настройки по умолчанию в меню и в диалоговом окне Настройки по умолчанию :
Нажмите рядом с Этажи и комнаты , чтобы развернуть эту категорию,
Нажмите на Напольная/потолочная платформа , чтобы выбрать ее,
Затем нажмите кнопку Изменить .
В диалоговом окне Параметры напольной/потолочной платформы по умолчанию нажмите кнопку Кнопка Edit справа от Потолочной отделки.
В диалоговом окне Определение отделки потолка , которое открывается следующим образом:

Замените материал слоя 1 на наши новые потолочные подвесы и винты. Если у вас более двух слоев, нажимайте Удалить на слое 3, пока не останется только два слоя.
Увеличьте Толщину Слоя 1, чтобы она равнялась желаемой длине потолочных подвесов. В этом примере используется 24 дюйма.
Укажите толщину потолочной плитки. В этом примере используется 1/2″.
Измените материал для слоя 2 на материал потолка, который вы хотите использовать. В нашем примере используется «Paris 1 Textile».
Нажмите OK , чтобы закрыть диалоговое окно и применить изменения.
Щелкните OK , чтобы также закрыть диалоговое окно Параметры напольной/потолочной платформы по умолчанию.
Примечание: Если вы не хотите рисовать собственные настенные кронштейны и Т-образные каналы, вы можете вместо этого использовать один из материалов для потолочной плитки из библиотеки здесь. Paris1 Textile выбран здесь, потому что его текстура похожа на потолочную плитку, когда мы вручную нарисовали настенные кронштейны и Т-образные каналы.
В диалоговом окне Настройки по умолчанию выберите этаж 1 в разделе Уровни этажей и нажмите кнопку Редактировать . На панели Структура диалогового окна Этаж 1 по умолчанию :
- Нажмите OK , чтобы закрыть диалоговое окно и применить изменения, затем нажмите кнопку Готово , чтобы закрыть диалоговое окно.0103 Настройки по умолчанию диалоговое окно, а также.

Для создания кронштейна по периметру и профилей T-Channel

И кронштейны по периметру, и Т-образные каналы для подвесного потолка могут быть представлены с помощью молдингов.

Выберите CAD> CAD Detail Management в меню и в диалоговом окне CAD Detail Management нажмите кнопку New .
- В диалоговом окне New CAD Detail введите короткое описательное имя, например «Профили потолочных кронштейнов», и нажмите OK .
- Откроется окно сведений о САПР.
Выберите CAD> Блоки> Прямоугольная полилиния в меню, затем нажмите и перетащите, чтобы нарисовать небольшой прямоугольник.
Увеличьте масштаб по мере необходимости и используйте временные размеры, чтобы точно изменить размер полилинии.
Выбрав полилинию, нажмите кнопку Break Line редактировать, затем нажмите на верхний край, чтобы добавить маркер редактирования угла в том месте, где вы щелкнули.
Используйте временные размеры или маркеры редактирования полилинии, чтобы создать L-образную форму.
- Длинный вертикальный край образует заднюю часть профиля настенного кронштейна подвесного потолка. При создании молдингового профиля обратную сторону профиля всегда следует рисовать с левой стороны полилинии.
Используйте временные размеры, чтобы изменить размер этой L-образной формы, чтобы ее вертикальная и горизонтальная части имели желаемую ширину.
- В этом примере они оба имеют размер 1/8″.
Когда профиль настенного кронштейна соответствует вашим потребностям, выберите его и нажмите кнопку Добавить в библиотеку редактировать.
- Профиль будет добавлен в пользовательский каталог в библиотеке и будет называться «Литье».
- Щелкните его правой кнопкой мыши и выберите Переименовать в контекстном меню , затем введите короткое описательное имя, например «Потолочный настенный кронштейн».
Повторите описанные выше шаги, чтобы создать профиль для Т-образных профилей подвесного потолка. Когда T-канал добавлен в библиотеку, вы можете закрыть окно сведений CAD.
- Для создания списка материалов будет достаточно простого профиля, но вы можете сделать профиль канала настолько простым или подробным, насколько пожелаете.
- Если вы хотите, чтобы ребро было изогнутым, выберите это ребро и нажмите кнопку Изменить линию/дугу изменить.
- После выбора инструмента редактирования Break Line , щелкните инструмент Sticky Mode , чтобы создать несколько маркеров редактирования подряд без необходимости каждый раз выбирать инструмент Break Line .

Добавление профиля настенного кронштейна

Как и в случае пользовательского определения отделки подвесного потолка, вы можете указать профиль настенного кронштейна, используя значения по умолчанию, или назначить его отдельным комнатам в диалоговом окне «Спецификация помещения».

Выберите Правка > Настройки по умолчанию из меню и в диалоговом окне Настройки по умолчанию разверните Этажи и комнаты , затем разверните Уровни этажей , затем выберите этаж 1 и нажмите кнопку
1. На панели Структура диалогового окна Этаж 1 по умолчанию для текущего этажа запишите значение Готовый потолок .
  - В этом примере Готовый потолок равен 118 5/8″.
2. На панели молдингов нажмите кнопку Добавить новый .
  - В открывшемся диалоговом окне Select Library Object выберите пользовательский профиль «Ceiling Wall Bracket» из пользовательского каталога и нажмите OK .
3. Подтвердите правильность параметров молдинга Высота и Ширина .
4. Далее укажите Вертикальное смещение .
  - Это значение должно быть равно значению готового потолка, указанному выше, за вычетом толщины нижнего компонента профиля кронштейна.
  - В этом примере вертикальное смещение равно 118 1/2 дюйма (118 5/8 дюйма минус 1/8 дюйма).
  - Убедитесь, что опция To Top НЕ выбрана.
  - Выберите пустое место в верхней части раскрывающегося списка Введите . Это предотвратит описание настенных кронштейнов как 9.0437 Направляющая стула , основание или Молдинг короны в списке материалов.
5. Нажмите кнопку OK , чтобы закрыть диалоговое окно Настройки по умолчанию для этажа 1 и примените изменения, затем нажмите кнопку Готово , чтобы также закрыть диалоговое окно Настройки по умолчанию .
  Настенные кронштейны теперь будут добавлены к стенам во всех комнатах на текущем этаже.
Размещение настенных кронштейнов на пользовательском слое
Размещение настенных кронштейнов на пользовательском слое позволяет управлять их отображением независимо от других молдингов. Он также позволяет отображать настенные кронштейны в виде плана этажа, как это можно сделать на плане отраженного потолка .
1. Щелкните инструмент Select Objects , затем щелкните пустое место в комнате, чтобы выбрать его.
2. Выбрав комнату, нажмите кнопку редактирования Создать полилинию молдинга комнаты .
3. В Диалоговое окно «Создать полилинию молдинга комнаты »:
  Выберите профиль «Потолочный настенный кронштейн» из раскрывающегося списка «Преобразовать молдинг ».
  Обратите внимание, что высота указана в диалоговом окне «Параметры этажа по умолчанию».
  Щелкните OK , чтобы закрыть диалоговое окно и создать полилинию лепного украшения, которая повторяет внутренние поверхности выбранной комнаты.
4. Когда диалоговое окно закроется, будет выбрана полилиния литья. Нажмите Открыть объект кнопка редактирования. На панели «Стиль линии» диалогового окна « Molding Polyline Specification » нажмите кнопку «Определить ».
5. В диалоговом окне «Параметры отображения слоя» , которое открывается следующим образом:
  Нажмите кнопку «Копировать », чтобы создать новый слой с именем «Молдинги 2».
  Щелкните в столбце Имя этого нового слоя и введите новое, более описательное имя, например «Потолки, подвесные», и нажмите кнопку 9.0103 Введите на клавиатуре.
  Щелкните OK , чтобы вернуться в диалоговое окно Спецификация полилинии литья под давлением .
  Подтвердите, что ваш новый пользовательский слой выбран в раскрывающемся списке Слой , затем нажмите OK , чтобы закрыть диалоговое окно Спецификация формовочной полилинии и применить изменения.
Чтобы добавить прогоны T-Channel
В отличие от настенных кронштейнов и вешалок, Т-образные каналы необходимо рисовать и копировать вручную. Схема подвесного потолка будет зависеть от размера потолочной плитки и плана этажа конструкции, но несколько основных приемов позволят вам легко создавать самые разные схемы потолка.
В этом примере Т-каналы будут реплицированы в трех комнатах.
1. В виде плана этажа выберите View > Library Browser из меню и либо используйте поиск по библиотеке, либо перейдите к своему пользовательскому профилю T-Channel, сохраненному в пользовательском каталоге.
2. Нажмите на профиль T-Channel, чтобы выбрать его, затем выберите Build> Trim> Molding Line из меню, щелкните и перетащите линию в области рисования от стены к стене.
  При включенной объектной привязке линия литья будет привязываться к внутренним поверхностям.
3. Нажмите на линию молдинга, чтобы выбрать ее, и используйте временные размеры, чтобы переместить ее в положение относительно внешней стены.
  Временные размеры найдут полилинию молдинга потолочного настенного кронштейна. Если вы решили не создавать полилинию лепного украшения, имейте в виду, что временные размеры будут определять внешнюю поверхность основного слоя стены.
  При желании можно вручную нарисовать размер от линии лепнины до стены, а затем переместить конец размерной линии на внутреннюю поверхность стены.
  В этом примере временный размер используется для перемещения линии формовки на 30 дюймов от внешнего слоя стены. Это значение равно толщине основного слоя (5 1/2 дюйма) плюс толщина гипсокартона . (1/2 дюйма) плюс желаемое расстояние от внутренней поверхности (24 дюйма).
4. Выбрав линию литья, нажмите кнопку редактирования Открыть объект в диалоговом окне Спецификация полилинии литья :
  Укажите требуемую Высоту , на панели Общие.
  В этом примере используется 119 3/8 дюйма. Это абсолютное значение, измеренное от 0 дюймов, равно высоте помещения Отделка потолка (118 5/8 дюйма) плюс Отделка пола помещения толщина (7/8 дюйма) минус толщина кронштейна (1/8 дюйма).
  На панели «Стиль линии» выберите пользовательский слой «Потолки, подвесные» из раскрывающегося списка Слой .
  Нажмите OK .
Чтобы сломать Т-образный канал на внутренних стенах
Формовочная линия создает единую длину Т-образного канала, которая проходит через две внутренние стенки. Промежутки в этом проходе можно создать с помощью инструмента редактирования Break Line .
1. При необходимости увеличьте , чтобы четко видеть, где линия лепнины пересекает внутреннюю стену, затем наведите указатель мыши на внешнюю поверхность стены.
2. Нажмите на линию литья, чтобы выбрать ее, затем нажмите кнопку редактирования Линия разрыва , затем нажмите Полный разрыв и Режим прилипания .
  При нажатии кнопки Полный разрыв инструмент создаст полный разрыв, который превращает линию в две отдельные линии, которые не соединены. Это то, что нам нужно сделать для этой задачи.
  Sticky Mode позволяет размещать несколько разрывов без необходимости каждый раз повторно выбирать инструмент линии разрыва.
3. Когда вы увидите индикатор Intersection Object Snap , нажмите один раз, чтобы создать полный разрыв в этом месте.
4. Уменьшите масштаб, чтобы вы могли видеть выбранную линию формовки, и обратите внимание, что теперь только часть линии формовки имеет маркеры редактирования.
5. Добавьте больше полных разрывов вдоль Т-образного канала в каждой точке, где он встречается с внутренней поверхностью стены.
Чтобы воспроизвести Т-каналы
Нажмите кнопку Select Objects , затем щелкните один из сегментов линии литья, чтобы выбрать его.
Удерживая нажатой клавишу Shift на клавиатуре, щелкните другие сегменты линии литья, чтобы добавить их в набор выбора.
Выделив все коллинеарные сегменты, нажмите кнопку Множественное копирование кнопка редактирования.
Нажмите кнопку Интервал многократного копирования , чтобы открыть диалоговое окно Многократное копирование :

Укажите Первичное смещение для Общие объекты и нажмите OK .
Это размер интервалов, через которые будут реплицироваться ваши формовочные линии.
В этом примере используется значение по умолчанию 24 дюйма.
Наведите указатель мыши на квадратную рукоятку редактирования. Обратите внимание, что указатель мыши теперь отображает значок Множественное копирование .
Нажмите и перетащите маркер перемещения по конструкции, чтобы разместить копии выбранных сегментов линии литья через равные промежутки времени.
Повторите этот процесс, чтобы создать Т-каналы, перпендикулярные только что созданным.
Вы можете увидеть результаты своей работы в Обрезанное поперечное сечение вид. Выберите в меню 3D > Создать ортогональный вид > Обрезанное поперечное сечение , затем щелкните и перетащите стрелку камеры, которая начинается и заканчивается внутри вашей конструкции.
Приблизьте одну из внутренних стен на уровне потолка.
Если вы не видите настенные кронштейны и Т-образные каналы, убедитесь, что слой «Молдинги» или слой «Потолки, подвесные», если он был создан, включен в виде поперечного сечения с обрезанием сзади.
Создание списка материалов
После того, как все компоненты подвесного потолка будут установлены, вы можете создать список материалов, в котором будут рассчитаны потолочные плиты, подвесы и погонные футы настенных кронштейнов и Т-образных профилей.
Выберите Файл > Закрыть , чтобы закрыть обрезанное поперечное сечение и вернуться к виду в плане.
Выберите Инструменты> Настройки слоя> Параметры отображения из меню и в диалоговом окне Layer Display Options нажмите кнопку Copy Set .
В диалоговом окне Новый набор слоев введите короткое описательное имя, например «Набор подвесных потолков», и нажмите OK , чтобы вернуться в диалоговое окно Параметры отображения слоев .
Обратите внимание, что ваш новый набор слоев теперь выбран в раскрывающемся списке Наборы слоев в верхнем левом углу диалогового окна.
Нажмите кнопку Select All , чтобы выделить все слои в списке.
Установите флажок рядом с Список материалов , чтобы снять его.
Теперь при создании списка материалов слои не включаются.
Затем прокрутите список слоев и найдите свой пользовательский слой «Потолки, подвесные» или слой «Молдинги», если вы не создали слой «Потолки, подвесные».
Нажмите на его имя, чтобы выбрать его. Будет выделено только его имя.
Нажмите в столбце Mat , чтобы поставить M, или установите флажок рядом со списком материалов , чтобы поставить галочку.
Это будет включать объекты на этом слое при создании списка материалов.
Найдите слой «Комнаты», щелкните его имя и щелкните столбец Mat , чтобы также включить объекты этого слоя в списки материалов. Затем нажмите OK , чтобы закрыть диалоговое окно.
Выберите новый «Набор подвесных потолков» из раскрывающегося списка Active Layer Set Control на верхней панели инструментов.
Выберите Инструменты > Список материалов > Рассчитать материалы для всех этажей в меню, чтобы создать список материалов.
Сгенерированный список материалов будет включать только несколько категорий, но его можно ограничить еще больше.
Пока список материалов открыт, выберите Инструменты > Параметры отображения списка материалов из меню.
