Чертежи и проекты дома с ломаной крышей: фото и планировка мансарды


С точки зрения эргономики пространства, проекты домов с ломаной крышей — наиболее удачный вариант устройства мансардного этажа. Такая кровля обеспечивает максимальную полезную площадь и превращает чердачное помещение в полноценную жилую зону.

Пример дачного дома с ломаной крышей

Вернуться к оглавлению

Содержание материала

  • 1 Почему стоит делать мансардную крышу
  • 2 Особенности конструкции
  • 3 Виды ломаных крыш
    • 3.1 Односкатная
    • 3.2 Двускатная
    • 3.3 Трёхскатная
    • 3.4 Четырёхскатные ломаные
    • 3.5 Сложные ломаные крыши
  • 4 Выбор материалов
  • 5 Как самому рассчитать ломаную крышу
  • 6 Обрешетка и пароизоляция
  • 7 Заключение

Почему стоит делать мансардную крышу

Строительство мансардного этажа рационально с экономической, прагматичной точки зрения. Стоимость мансардного этажа не на много превышает суммы на строительство одноэтажного дома с утеплённой крышей. В сравнении с двухэтажным строением, она дешевле на 30-35 %.

Эстетически, ломаные крыши смотрятся интересно, придают дому дополнительную архитектурную красоту. Второй жилой этаж уменьшает тепловые потери.

Мансарду можно пристроить на существующий дом. Для этого разбирают перекрытия, видоизменяют конструкцию, наращивают стены. Нужно тщательно просчитать возможные нагрузки. Такие надстройки тяжелые, поэтому фундамент дома должен быть надёжным.

Вернуться к оглавлению

Особенности конструкции

Проекты домов с ломаной мансардной крышей различаются:

  • формой;
  • размерами;
  • материалами;
  • конструкцией окон (мансардные, выносные).

Готовые проекты созданы по нормам СНИП для строительства мансардных этажей. Примыкание фасадных стен к крыше должно быть не меньше полутора метров. Высота помещения внутри — от 2,5 м. Мансардная комната состоит из вертикальных стен (минимум 1,5 м) и наклонной части из каркаса стропил. Вертикальную часть возводят из основного стенового материала или дерева. Сложно сопряжённые элементы крыши собирают на земле, затем монтируют.

Формы скатных крыш

Вернуться к оглавлению

Виды ломаных крыш

Существует 5 типов:

Односкатная

Простой вариант с точки зрения конструкции. Несколько дешевле, в сравнении с другими видами. Односкатную конструкцию применяют, когда здание идёт как пристройка к другому строению.

Двускатная

Относится к категории традиционных, массово применяемых форм кровли. Недостаток — сужается полезная жилая площадь. Строят двух видов: симметричные, ассиметричные. Дома с двускатной кровлей называют ещё полутораэтажным.

Читайте на нашем сайте: расчёт оптимального угла наклона двухскатных крыш.

Трёхскатная

Включает в себя двускатный, основной сегмент, фронтонную часть, чаще всего вальмовую кровлю (треугольной формы скат, начинающийся от конька).

Четырёхскатные ломаные

Наиболее удачный вариант с точки зрения полезной жилой площади. Большее распространение получили кровли, состоящие из чердачной двускатной части и свисающей боковой стропильной конструкции. Преимущество такого типа домов с мансардой в том, что выносная стропильная часть прикрывает примыкание стен от осадков.

Сложные ломаные крыши

Конструкции, которые сочетают элементы описанных кровель. Они требуют тщательных расчетов.

Подразделяются кровли на ломаную и ломаную вальмовую крышу. Первая состоит из двускатной части сверху, со скошенными длинными стропильными крыльями. У вальмовой, ломанная верхняя двускатная часть — основание, конек для крепления вальмовых отводов.

Вернуться к оглавлению

Выбор материалов

Планируя крышу, необходимо учитывать её нагрузку на фундамент, характеристики материалов, из которого построен дом. В проекте делают расчеты ветровой, снеговой нагрузки в регионе, угла наклона кровли.

Сложная ломаная кровля тяжелая, поэтому для строений из керамзитоблоков, газобетона, пенобетона дополнительно делают армирующий пояс для рекомбинации нагрузок. В проектах домов из бруса, в каркасных зданиях с ломаной крышей для этих целей делают обвязку.

Проекты домов, изготовленных из оцилиндрованных брёвен, пользуются в настоящее популярностью. Для их возведения достаточно заказать проект, на основании которого сделают расчёт материалов, затем изготовят конструктивные заготовки. Из них на месте собирается дом в короткие сроки. Альтернативой им служат дома из профилированного бруса, блок-хауса (доски ровные с одной стороны и оцилиндрованные с другой).

Самый недорогой вариант деревянных конструкций — каркасные дома.

Смотрите в видео: как выбрать материал для кровли.

Ознакомьтесь на нашем сайте с бесплатными программами для проектирования дома.

Ломаные крыши применяют в строительстве из комбинированных материалов. К примеру, основная часть построена из керамзитобетона, пенобетонных блоков, а мансарда, терраса, балкон из дерева.

Вернуться к оглавлению

Как самому рассчитать ломаную крышу

Кровля сложный конструктивный элемент, поэтому расчеты должен делать проектант. Но если вы решились делать кровлю сами, учтите такие моменты:

  1. Сначала необходимо сделать проект крыши в графической программе.
  2. Общую площадь узнают, сложив площадь составляющих частей. На основании полученных цифр, рассчитывают количество кровельного материала.
  3. Расчёт стропильной части, размеров её конструктивных элементов, угла наклона требует специальных знаний. Учитывают снеговые, ветровые нагрузки. Можно воспользоваться строительным онлайн калькулятором. Введя основные параметры кровли (длины, ширину, высоты), он рассчитает размеры, количество, шаг между элементами конструкции, их вес.

Расчёт сложной кровли должен выполнять специалист.

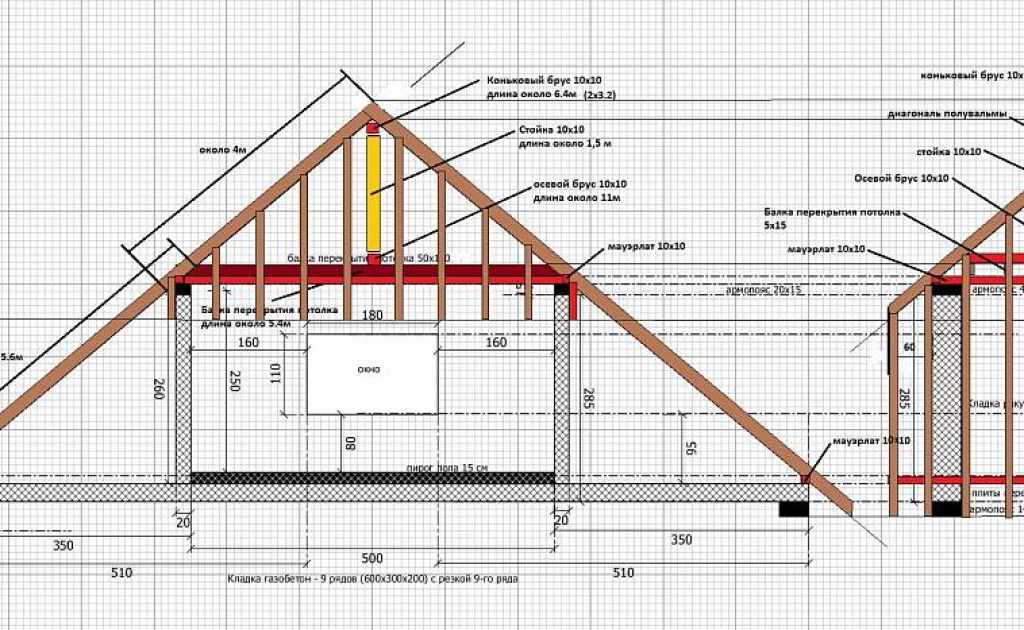

Скачать готовые чертежи для строительства ломаной крыши можете на нашем сайте.

Вернуться к оглавлению

Обрешетка и пароизоляция

Чтобы кровля служила долго, нужно правильно уложить гидро- и пароизоляцию, обеспечить вентиляцию. Должен быть приток воздуха. С этой целью в местах примыкания стен и свесов крыши оставляют щель, воздушный продух. Его закрывают сеткой, чтобы внутрь не попадали насекомые. Выводится конденсат через вентиляционную щель в коньковой части крыши или аэраторы.

Пароизоляцию устанавливают с внутренней части крыши на утеплитель. Она препятствует попаданию, накоплению конденсата из помещения в утеплитель, конструкцию кровли. Для предотвращения попадания осадков, на обрешётку, между стропилами, крепят паропроницаемую гидроизоляцию.

Укладывают изоляционные материалы внахлест, крепят строительным степлером, швы проклеивают строительным скотчем.

Поэтапное расположение материалов при монтаже крыши дома

Кровельный «пирог» состоит:

  1. Из кровельного покрытия. Для мансардного этажа правильнее выбирать мягкую битумную черепицу. Звук капель дождя, мокрого снега слышен в комнате мансардного этажа, при соприкосновении с жесткой металлической кровлей.
  2. Обрешетки и контробрешётки. К первой крепится кровельный материал.
  3. Пароизоляции, мембрана пропускающая влагу. С процессом пароизоляции деревянного дома можете ознакомиться по ссылке.
  4. Утеплителя. Толщину рассчитывают в зависимости от типа обрешётки (сплошная, с шагом), климатических условий региона, кровельного материала.
  5. Пароизоляционной мембраны.
  6. Слоя гипсокартона, OSB плиты.
  7. Внутренней отделки: шпаклёвка с финишным покрытием.

Такая кровля в комплексе с правильно рассчитанным и установленным каркасом, обеспечит надежную конструкцию.

Подробнее о материалах для покрытия и утепления крыши дома можете узнать из статьи на нашем сайте.

Смотрите в видео: как построить крышу мансарды.

Вернуться к оглавлению

Заключение

Проекты домов с ломаной кровлей очень востребованы. У них много преимуществ: более чем на треть дешевле полноценного этажа, сохраняют тепло. Такие крыши довольно сложный, с конструктивной, технической точки зрения, элемент здания.

Нужен правильный расчет и неукоснительное соблюдение нормативных требований. Если есть навыки, можно попытаться её смонтировать самостоятельно, но желательно советоваться с профессионалами.
