Важным этапом строительства промышленных или жилых объектов является возведение стропильной системы и покрытие ее кровельным материалом. Но как фундамент и стены здания, так и сама верхняя конструкция требует точных расчетов, ведь она должна гармонично вписываться в архитектурный ансамбль, защищать от негативного воздействия атмосферных осадков, сохранять тепло. Недочеты и ошибки в плане могут привести к обвалу или протечке важного элемента. Поэтому необходимо уделить особое внимание правильному конструированию. В нашей статье мы предлагаем вам рассмотреть, взять на вооружение проекты и чертежи крыш частных жилых домов. Это поможет вам самостоятельно спланировать будущую кровлю. Если в подобном деле у вас нет надлежащего опыта, то воспользуйтесь услугами специалистов (квалифицированных архитекторов). В проектных бюро вам подберут исходя из ваших предпочтений, уже готовый вариант.

Общие принципы и нюансы при проектировании

Перед началом работы нужно определиться с внешним видом перекрытия, так как оно является наиболее заметной частью всего сооружения. Следует разобраться в конструктивных особенностях, выбрать материалы, выделить основные элементы и соединения, обсудить с заказчиком предпочтения дизайна, способ теплоизоляции и другие немаловажные моменты. Огромное значение имеет геологическая разработка местности, определение розы ветров, климатические условия региона. От этого зависит смета будущего строения.

Кроме защиты от осадков, у кровельного покрытия могут быть и другие функции. Боковые скаты часто выполняют роль стен в мансардном этаже. Правильно спланированное здание задерживает лишние звуки с улицы. Чердачное пространство может использоваться как один из вариантов технических помещений, для размещения некоторых коммуникаций.

Что включает в себя проектирование крыши частного дома

После выбора дизайна вам необходимо:

1. Оценить параметры и свойства постройки, на которое будет устанавливаться перекрытие.
2. Выяснить типичные для вашего региона погодные условия (интенсивность осадков, уровень выпадающего снега, направление и сила ветров, вероятность града, смерчей, сейсмическую активность).
3. Выбрать материал для стропильной системы и кровельного «пирога» (тип внешнего покрытия, паро и теплоизоляция).
4. Определиться с коммуникациями, которые планируются разместить в этом пространстве.
5. Продумать доступ для обслуживания и ремонта.
6. Спланировать размещение дополнительных устройств (снегозадержатели, световые окна, отливы и т. д.).

На основе всех этих изысканий делается первичный эскиз. Это поможет вам визуально оценить общий вид строения. После этого создается детальный проект самой конструкции для деревянной или любой другой кровли частного дома, из которого будет понятно, какое количество строительных компонентов вам потребуется.

Если перекрытие маленького сарая или технического помещения не требует сложных расчетов и вычислений, то создание крупных крыш со специфической геометрией не терпит инженерных просчетов.

Сейчас большая часть проектных идей создается в автоматическом режиме. После введения исходных данных, таких как внешние параметры и характеристики, программа сама создает черновой план с соблюдением всех необходимых допусков. Данный процесс становится достаточно сложной инженерной задачей и без соответствующего опыта проделать работу без допущения ошибок невозможно.

Сравнительные характеристики материалов

Если в начале двадцатого века строители применяли для создания стропильной системы кругляк, то в современном мире большинство работ производится с помощью бруса. Опыт показывает, что оптимальное сечение для разных элементов является следующим:

Мауэрлат (опорная обвязка, укладываемая на стену).	Брус от 100 до 150 мм.
Прогоны (горизонтально расположенные балки)	100–200 мм.
Ендовы	100х200.
Затяжки (усилители, предназначенные для предотвращения смещения стропил).	50х150.
Стойки (вертикальные подпорки).	100 на 100, 150 на 150.
Ригели	100х150, 100х200.
Доски карниза, подкосы	50х100.
Подшивка, решетник	Доска 25х150.
Стропила	100 на 200, 100 на 250.

Проект скатной крыши

Данная конструкция часто используется при перекрытии технических помещений и хозяйственных построек. Основная проблема таких сооружений это маленький уклон и как следствие, приличная снеговая нагрузка.

Если длина лаги не превышает трех метров, можно обойтись брусом 5 на 20 см. При большем прогоне нужно создавать устройство по типу «ферма». Пологие поверхности требуют особой тщательности в выборе кровельного материала, например, классическая черепица не очень подходит.

Нужна наша консультация?

Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

Плоская кровля

В Советском Союзе такой вариант был очень популярен, так как отсутствовала угроза лавинообразного схождения снега и площадь использовалась как солярий. Создается на основе бетонных плит с последующей гидроизоляцией битумными смесями. Отвод осадков производится в канализацию, туда же стекает и талая вода.

Коттедж в «Лесково»

Валентиновский

Этажи

1 этаж

Площадь

108,92 м²

Комнат

4

с участком от 6 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Березка all seasons»

Бордо

Этажи

2 этажа

Площадь

153,36 м²

Комнат

5

с участком от 7,15 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Березка all seasons»

Толедо

Этажи

2 этажа

Площадь

223,4 м²

Комнат

5

с участком от 7,15 соток

от ₽

Доступно 18 участков

подробнее

Система прекрасно выдерживает ветровые нагрузки, имеет оригинальный вид. Недостатком является необходимость периодического обслуживания верхнего слоя.

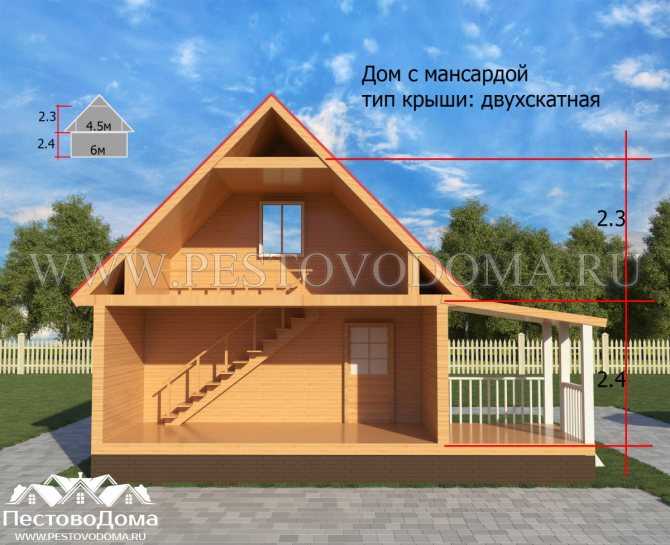

Проект двускатной крыши жилого дома

Один из самых распространенных типов. Представляет собой две наклонные поверхности для сбора и отведения осадков, вертикально расположенные фронтоны. Малые строения, как гаражи, хозяйственные сараи перекрываются только стропилами и стяжками. Этого достаточно для сопротивления тяжести снежного покрова. Если размеры здания больше 4 метров, то надлежит применять дополнительные усилители в виде стоек, раскосов. Вместительное чердачное пространство позволяет разместить еще несколько помещений. Недостаток — это изрядная парусность. Поэтому к укладке листов предъявляются повышенные требования.

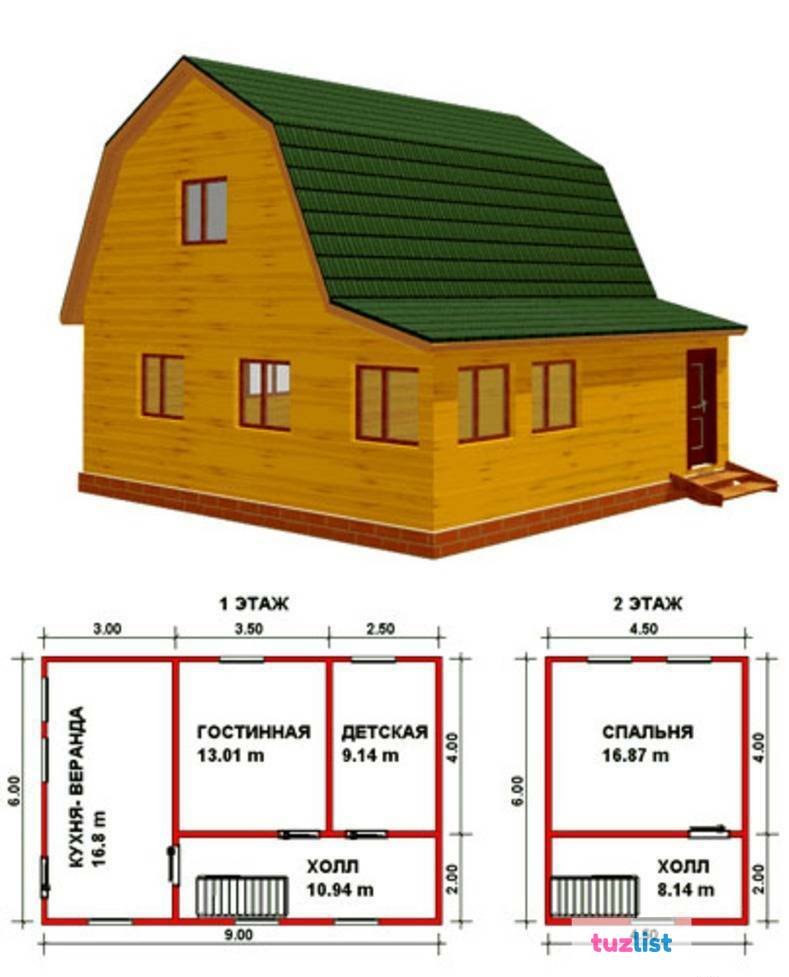

Проекты ломаной кровли частных домов

Логическим продолжением предыдущей модели при сооружении мансард является такая форма. Почти вертикальные боковые поверхности позволяют значительно увеличить площадь под жилое помещение. Стены комнат и потолок служат элементом жесткости данной конструкции.

Наиболее экономичное решение, позволяющее с минимальными затратами создать большое пространство на базе маленького здания. Фронтонная часть дает возможность легко планировать балкон или лоджию.

К единственному минусу относится характерный внешний вид, который не всем нравится.

Полувальмовая форма

Более оригинальный облик придают два скоса на месте верхних частей фронтонов. Это значительно улучшает сопротивление устройства ветрам. Такое решение применимо как развитие двух предыдущих вариантов. Слегка усложняется система несущих опор и трудоемкость проведения кровельных работ (кройка листов происходит под определенным углом с соблюдением направления стока).

Противопоказаний по выбору материала нет. Вы можете использовать шифер, металл, мягкую кровлю, ондулин, черепицу.

Проекты многоскатных крыш зданий

Особенность расположения помещения и предпочтения хозяина требуют иногда усложнения геометрии с целью придания более красивого вида или в силу других обстоятельств. Фантазия в этом вопросе ничем не ограничена. Но стоит понимать, что чем сложнее конфигурация, тем труднее будет проектирование и дороже исполнение. Кроме того, появляются зоны с экстремальным воздействием (точки сбора осадков с больших площадей).

Четырехскатная

Самый распространенный вариант для перекрытия загородного коттеджа. Это обусловлено тем, что отсутствие вертикальных поверхностей позволяет конструкции выдерживать сильные ветра. Скаты могут сходиться в одной точке или в двух местах с образованием маленького горизонтального конька. Такая модель называется вальмовой. Пожалуй, если не рассматривать эстетическую сторону, недостатком является сход осадков на все четыре направления. Это создает некоторые трудности при размещении входной группы и выступающих элементов. Проблема неказистого дизайна легко устраняется сооружением декоративных световых проемов.

Планировка крыши в частном доме с плавными изгибами

Во все времена купольная форма являлась роскошью и применялась при создании культовых зданий и дворцов. Современные технологии и материалы позволяют простому гражданину осуществить такую задумку. Наиболее предпочтительным будет металлический каркас, так как он позволяет создать основание фактически любой геометрии. Главной проблемой становится то, что можно использовать далеко не каждое покрытие. Обычно применяют гибкую кровлю на основе битумных компонентов. Форма бывает самой разной: конусом, куполом, цилиндром и т. д.

Выбор финишного слоя

В наше время уже никто не захочет покрыть свой дом соломой или гонтой. Неактуальны грунтовые основы, хотя в Европе они опять входят в моду. На рынке предлагается огромный ассортимент разнообразных материалов:

Коттедж в «Березка all seasons»

Гарда

Этажи

2 этажа

Площадь

105 м²

Комнат

3

с участком от 5,24 соток

от ₽

Доступно 18 участков

подробнее

Таунхаус в «Резиденция»

Таунхаус №30, 303 м2

Этажи

4 этажа

Площадь

303,2 м²

Комнат

4

с участком от 1 соток

от 22 900 000 ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

Кармен 157,56 м2

Этажи

2 этажа

Площадь

157. 56 м²

Комнат

3

с участком от соток

от ₽

Доступно 18 участков

подробнее

• Экономным, и поэтому широко использующимся, является шифер. Самый большой его недостаток – непрезентабельный внешний облик. Хотя производители стали выпускать разноцветные листы, это все равно не решает проблему.
• Металлопрофиль – универсальное изделие, позволяющее недорого и практично перекрыть строение. К преимуществам относятся долговечность, маленький вес, простота монтажа, широкий ассортимент как формы, так и цветовой гаммы.
• Ондулин, относительно новое изделие, дешев и имеет оригинальный вид. Обладает неплохой шумоизоляцией. Хрупок при отрицательных температурах.
• Мягкая основа является аналогом рубероида. Выпускается в разных цветовых решениях. Эффектно смотрится на зданиях, позволяет защищать криволинейные поверхности. Но недостаточно долговечен и не рекомендован для малых уклонов.
• Классическая глиняная черепица – дорогостоящий элемент. Но придает строению эффект монументальности.

Фото и схемы проектов конструкции кровли

Наиболее полное представление можно получить из каталогов, размещенных в интернете, находящихся в свободном доступе. Предприятия, профессионально занимающиеся планировкой и строительством, заинтересованы в распространении информации на эту тему. Вам необходимо лишь посетить официальные сайты, как пример, компании «Авирон Девелопмент». Специалисты предложат вам готовые варианты и подберут наиболее удобное индивидуальное решение исходя из ваших предпочтений и финансов.

Определяем уклон стропильного сооружения

Финишные материалы, по которым стекает вода, не все подходят для разных наклонов. Черепица, как и шифер сложно крепятся на крутых поверхностях, а древесная гонта не терпит малых уклонов. Исходя из этого выбирается оптимальное падение высоты на один метр. А уже с учетом этого параметра рассчитываются физические характеристики несущей конструкции. Диапазон отклонений достаточно широк. Например, гибкую рулонную кровлю допускается использовать от 5 до 70 градуса. А асбестоцементные листы – от 30 до 80°.

Расчетные значения уклонов

Вычислить длину катета, высоту подъема, размер стропил (гипотенуза) можно используя школьную тригонометрию. Но для простоты мы приводим вам таблицу. Применять ее нужно следующим образом: если вы хотите перекрыть односкатной поверхностью помещение длиной 10 метров и целесообразно иметь наклон 10 градусов, то вам следует умножить параметр 0,17 на 10. В результате вы получите высоту опорной точки.

Отклонения от горизонтали в градусах	Коэффициент пересчета
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1

Проект конструкции кровли дома большой площади

Для монументальных строений расчет системы имеет свои особенности. Так как снеговая и ветровая нагрузки становятся очень существенными (все смотрели видео с улетающими крышами), то к этой задаче необходимо подходить с особой тщательностью.

Кроме опоры на периметр, желательно предусмотреть дополнительные промежуточные точки, расположенные на несущих перегородках. Сама технология крепления предусматривает сопротивление не только нагрузкам от снега, дождя, но и отрывающим усилиям при боковом ветре. При сложной конфигурации следует тщательно продумать усиление зон скопления замерзшей воды. В таких точках давление порой составляет до десятков тонн.

Проект кровли для деревянного шале

В нашей стране такая модель была всегда очень распространена. В последнее время она снова входит в моду. Единственным кардинальным отличием от других решений является необходимость защиты несущих стен большим выносом. Это не позволяет влаге, падающей с неба, оседать на бревнах, что может привести к гниению.

Программы

Добиться применения надежных материалов и при этом отказаться от избыточного усиления возможно, если использовать специальный софт. В стандартном варианте это выглядит так: вносится конфигурация линий опоры, задается необходимая форма (уклоны, наличие декоративных элементов и т. д.), прописывается тип покрытия, определяется зона эксплуатации. После этого компьютер рассчитывает оптимальное решение стропильной системы со всеми сочленениями, опорами и параметрами строительных компонентов.

Самостоятельная разработка

Опыт показывает, что любому здравомыслящему человеку вполне по силам удовлетворительно спланировать крышу на небольшое и не очень ответственное строение (гараж, сарай, баня). Но если площадь превышает 40-50 метров, то это является достаточно серьезной задачей и лучше обратиться к профессионалам. Этим вы сможете не только избежать ошибок, но и сэкономить, отказавшись от избыточности (например, вместо монументальных брусов 200х250 мм вполне подойдет обрезная доска 50х150).

Коттедж в «Лесково»

Борисовский

Этажи

2 этажа

Площадь

227,6 м²

Комнат

5

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Арсеньевский

Этажи

2 этажа

Площадь

168,23 м²

Комнат

4

с участком от 6 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

Годунов 191. 09 м2

Этажи

этажей

Площадь

191.09 м²

Комнат

4

с участком от соток

от ₽

Доступно 18 участков

подробнее

Как производится расчет площади

Заказ кровельного материала – одна из задач, которая встает со временем перед вами. Если размеры прямоугольных поверхностей высчитывается путем умножения длины на ширину и добавление коэффициента перекрытия (рабочие параметры), то треугольная форма требует более тщательного подхода. У многих листов существует направление стока. Поэтому придется заказывать больший объем с учетом обрезков и периодичностью рисунка. Почти во всех специализированных торговых точках есть программа «калькулятор», который легко даст ответ на ваш вопрос по готовой схеме стропил.

Наиболее распространенные ошибки

Широкий ассортимент и нестандартность дизайна могут привести к просчетам.

Следует обратить внимание на следующее:

• Уклон должен соответствовать свойствам покрытия.
• Стропильные конструкции рассчитываются с запасом в 2-3 раза.
• Монтаж узловых точек производится с соблюдением всех технологий.
• Обязательная привязка к природным особенностям местности.

Наши рекомендации

Желание каждого мужчины построить что-нибудь собственными руками — это, конечно, святое, но если вы не обладаете достаточным опытом, то сооружение такой ответственной части как кровля, стоит поручить компетентным организациям. Специалисты нашей компании «Авирон Девелопмент» создадут проект скатной, плоской, конической, купольной крыши дачного, коттеджного дома или планировку (проектирование) любого частного строения с учетом всех требований и ваших предпочтений. Примеры завершенных построек можно посмотреть на фото.

Основные этапы строительства частного дома: последовательность и порядок работ, пошаговая инструкция постройки жильяИз какого материала лучше всего построить дом: как выбрать самый долговечный стройматериал для частного и загородного жильяКак сделать проект дома самостоятельно: как правильно составить и начертить план жилья своими руками

E-mail

Согласен на обработку персональных данных

85 фото идей применения для различных типов домов

Надежно и качественно выполненная крыша не менее важна для Вашего дома, чем добротные, хорошо построенные стены. Правильно сконструированная, она защитит постройку от разных климатических воздействий и сохранит драгоценное тепло. Спланировать будущую крышу поможет проект, выполненный специалистами или собственноручно.

Проекты на сегодняшний день выполняются с помощью различных компьютерных программ, и в базах данных имеется больше разнообразие уже готовых вариантов. Фото различных проектов крыш можно увидеть ниже.

Общие принципы проектирования крыши

Чтобы правильно создать проект крыши, необходимо изучить конструкцию и материалы несущих стен постройки, климатические условия региона, в котором построен дом, обсудить с заказчиком предпочтения в дизайне, при надобности — способ теплоизоляции, бюджет, материалы, сроки исполнения и составить оптимальную смету.

Для создания проекта можно использовать такие программные продукты как ArCon, FloorPlan3D, Autodesk Autocad.

Если Вы решили составить проект крыши самостоятельно, стоит начать с подготовки эскизов. Продумайте конструкцию будущей крыши, материалы, цветовую тематику и другое. Все мысли нанесите на бумагу, посчитайте все «за и против» и определитесь с оптимальным решением.

Следующий этап самый сложный. Нужно приступить к созданию схем. Их следует выполнять с учетом всех важных деталей: определения угла наклона, возможных нагрузок на крышу, подбора стропил, высчитывание размеров и количества материалов и их закупка. Последний этап – это непосредственно строительные работы, по созданным чертежам.

Проекты односкатной крыши

План односкатной крыши обычно разрабатывают для зданий, размеры стен которых не превышают 6-7 метров. Такая крыша так же идеально подойдет для покрытия гаражей, веранд и мансард. Для ее обустройства возможно использование одного большого листа кровельного и облицовочного материала.

Проекты плоской крыши

Плоские крыши имеют угол наклона от 2 до 5 градусов, поэтому считаются малоэффективными, особенно в зимнее время года, когда на них подолгу задерживается снег. Внешний вид такой крыши непрезентабельный и поэтому в последнее время их применят только для покрытия хозяйственных построек.

Одна конструкция легка в исполнении, обеспечивает минимальные затраты времени, небольшое количество материала, доступна по бюджету и поэтому есть люди, которые останавливают на ней свой выбор.

Проектом плоской крыши может быть предусмотрено создание дополнительного места отдыха. На таких крышах есть возможность поместить веранды, зеленые насаждения и даже бассейны.

Проекты двускатной крыши

Наиболее популярным и востребованным вариантом кровли для частого дома является двухскатная крыша. Она позволяет обустроить дополнительное помещение. В проекте такой крыши, возможно добавить расположение окон, для обеспечения дополнительной освещенности и проветривания.

Проект ломаной крыши

Такая крыша объединяет в себе две конструкции – вальмовую и ломаную. Обычно используется для больших, презентабельных домов, ее конструкцию реализовать довольно сложно, поэтому проект включает в себя все мелкие и сложные детали.

Такую крышу относят к мансардным, так как благодаря ощутимым углам наклона создает еще одно дополнительное помещение.

Проект полувальмовой крыши

Этот вид считается чем-то средним между двухскатной и вальмовой крышами. По внешнему виду она напоминает соединенные между собой две трапеции и два треугольника.

На фронтонах возможна установка слуховых окон. Крыша такого дизайна, смотрится оригинально, ее предпочитают и заказывают довольно часто.

Проект четырехскатной крыши

Четырехскатная или вальмовая крыша одна из самых устойчивых и надежных, способная выдержать мощные порывы ветра и потоки дождя. Проект таких крыш всегда сложный и нелегкий для реализации, обычно в них предусматривают слуховые и мансардные окна и применяют для больших домой.

Проект купольной и конической крыши

Купольные крыши используют для больших трасс, полуоткрытых театров, цирков и домов необычного дизайна. Коническими крышами в домах покрывают маленькие помещения, или башенки для создания оригинального дизайна. Обычно их комбинируют с другими видами крыши.

Выбор материала для облицовки

После того, как вид и тип крыши для проекта определен, необходимо продумать про облицовку, которая оптимально подойдет для Вашего жилища, и сделать его практичным и красивым.

Существует множество видов, цветовых гамм материалов и их фракций для отделки крыш. Это может быть шифер или черепица, железо, рубероид или металлопрофиль. В некоторых случая крышу делают деревянной.

Выводы и рекомендации

Если Вы сделали проект крыши самостоятельно и, строить ее планируете своими руками, для начала все же посоветуйтесь со специалистом. В любом проекте могут быть допущены архитектурные или конструктивные просчеты, неправильно выбрана система утепления или вентиляция.

Еще одним просчетом может стать неверно составленная система водостоков, что может привести к разрушению крыши или допущена ошибка в расчете уклона.

При всех вышеперечисленных ошибках крыша может оказаться непрочной и ненадежной и, сэкономив на консультации специалиста, в скором времени придется потратиться на незапланированные ремонты.

Фото проектов крыши

Также рекомендуем посетить:

• Правильная крыша
• Утепление мансарды
• Крыша из ондулина
• Монтаж крыши
• Плоская крыша
• Установка крыши
• Мансардная крыша
• Стропильная система
• Крыша из шифера
• Труба на крыше
• Односкатная крыша
• Устройство крыши
• Вальмовая крыша
• Крыша дома
• Крыша гаража
• Четырехскатная крыша
• Ломаная крыша
• Как сделать крышу
• Ремонт крыши
• Кровля крыши
• Течет крыша
• Крыша дома своими руками
• Утепление крыши
• Профнастил для крыши
• Угол крыши
• Гидроизоляция крыши
• Система крыши
• Крыша бани
• Двухскатная крыша
• Снегозадержатели на крышу
• Конек крыши
• Чем покрыть крышу
• Крыша из металлочерепицы
• Снег на крыше
• Красивая крыша

Основы плана крыши: как сэкономить время на подробных планах для подрядчиков и клиентов

Для новых домов, новых хозяйственных построек или пристроек к существующим домам архитектурный план крыши связывает все элементы вместе. План крыши может быть простой 2D-схемой или 3D-рендерингом, в котором подробно показаны материалы, элементы и угол наклона крыши.

Подрядчик по кровельным работам и домовладелец обычно имеют разные ожидания от плана крыши. Но с помощью правильных инструментов дизайнеры и строители могут легко создавать планы крыш, которые удовлетворят как клиентов, так и подрядчиков.

В этом сообщении блога мы рассмотрим:

• Что такое план крыши
• Что включает в себя план крыши
• Типы планов крыш
• Кто использует планы крыш
• Как нарисовать профессиональный план крыши

Начнем!

Что такое план крыши?

Для простой крыши план может быть просто масштабированным 2D-чертежем, на котором показаны размеры. Подробные планы крыши будут включать гораздо больше информации (о чем мы расскажем в следующем разделе).

Планы крыш часто меняются на этапе проектирования, особенно если клиенты делают запросы, которые изменяют площадь их дома. План крыши также может меняться в зависимости от таких факторов, как наличие материалов или местные строительные нормы и правила. Подрядчик по кровле, работающий над планом крыши жилого дома, должен быть готов внести изменения и представить новые проекты для подрядчиков и клиентов.

Что включает в себя план крыши

План крыши включает в себя размеры крыши, характеристики уклона/ската крыши, размещение вентиляционных и дренажных отверстий, а также спецификации материалов. Он также может включать в себя детали кадра.

В зависимости от сложности крыши план каркаса крыши может включать:

• Размеры и стили окон и световых люков
• Форма (например, А-образная или двускатная)
• Цвета отделки
• Модели и отделки водосточной трубы
• Мигающий тип
• Рисунок плитки или гонта
• Размещение и конструкция дымохода
• Мотивы мансардных окон
• Свесы и карнизы
• Начальная и конечная точки хребта
• Крышные шпигаты

Планы многоскатных крыш также включают спецификации переходов и водостоков.

Когда планы крыш содержат много деталей, большинство специалистов по планированию крыш предпочитают создавать 3D-визуализацию, чтобы клиенты могли просматривать крышу с нескольких ракурсов. Программное обеспечение для планирования крыш позволяет легко создавать визуализацию внутри компании без необходимости нанимать стороннюю фирму. Хранение плана крыши внутри компании также означает, что дизайнер может быстро вносить изменения на основе отзывов клиентов.

Типы планов крыш

Теперь, когда мы рассмотрели, что такое план крыши и какие типы деталей он обычно включает, давайте посмотрим на разницу между 2D и 3D планами крыш.

2D-планы крыши

Перед созданием 2D-плана крыши проектировщики должны либо создать план этажа, либо использовать существующий план этажа, чтобы убедиться, что крыша имеет правильные параметры.

2D-план каркаса крыши — это технический чертеж, на котором показаны детали и размеры крыши в виде сверху. Используя программное обеспечение для проектирования крыш, проектировщики могут «проверить» крышу, щелкнув поле и позволив программе проверить физические свойства крыши.

3D-планы крыши

После завершения 2D-плана крыши у вас есть несколько вариантов создания 3D-плана крыши:

• Экспорт 2D-проекта в отдельную программу 3D-моделирования
• Используйте программное обеспечение для проектирования CAD, чтобы сделать визуализацию
• Используйте функцию создания рендеринга в своей платформе дизайна

Универсальная платформа для проектирования домов Cedreo позволяет создавать 3D-планы крыш всего за несколько кликов, а пока изображение обрабатывается, вы можете продолжать работу над другими проектами. Вы можете хранить все результаты своего проекта — от чертежей до 3D-визуализации — на облачной платформе Cedreo.

Кто использует планы крыш

Дизайнеры, строители домов, ремонтники и архитекторы используют планы крыш, чтобы убедиться, что любая крыша, которую они проектируют, является структурно прочной. Кровельные подрядчики и строители используют планы крыш, чтобы убедиться, что они строят крышу в соответствии с точными спецификациями. Они также используют планы крыш при перепроектировании существующей крыши.

В зависимости от строительных норм, местных постановлений и правил ассоциации домовладельцев строителям может потребоваться представить планы крыши на утверждение до начала строительства крыши.

Как нарисовать план крыши

Рисование крыши дома может показаться сложным, но это легко сделать, если у вас есть нужные инструменты. Cedreo позволяет домашним профессионалам проектировать крыши за считанные минуты — всего несколькими щелчками мыши — и вносить изменения по мере необходимости.

Чтобы создать план каркаса крыши, выполните следующие действия:

1. Импортируйте или начертите план этажа

Импортируйте существующий план этажа или начертите его в Cedreo. Нажмите кнопку «Трассировать изображение», чтобы импортировать план этажа с вашего компьютера, и затем вы можете отследить его, чтобы создать свою крышу. Если ваш проект предполагает добавление второго уровня к дому, вы можете просто продублировать план одноуровневого этажа, чтобы создать второй этаж, а затем вставить крышу.

2. Выберите тип крыши

Как показано на примере плана крыши ниже, вы можете нажать на вкладку «Крыша», затем выбрать тип крыши, которую вы хотите создать — многоскатная, односкатная, двускатная или двускатная. плоский.

3. Нарисуйте вручную или добавьте автоматически

Вы можете нарисовать свою крышу или создать ее автоматически — просто нажмите «Автоматическое определение крыши», затем «Подтвердить», и Cedreo добавит крышу в ваши планы и покажет вам 3D изображение здания и крыши. Вы можете вращать 3D-изображение и просматривать его под разными углами.

4. Настройка параметров крыши

Независимо от того, нарисовали ли вы свою собственную крышу или создали ее автоматически, вы можете настроить свои параметры. (Не забудьте нажать «Подтвердить», когда закончите вносить изменения).

5. Установите параметры кромки

Вы можете настроить свес, начало гребня, нижнюю сторону и долину крыши в разделе «Параметры кромки» на правой боковой панели.

6. Добавьте и настройте внешние элементы

Выберите перетаскиваемые элементы из библиотеки Cedreo, чтобы настроить слуховые окна, фризы, желоба, водосточные трубы и шпигаты.

По мере добавления элементов в 2D-план крыши изображение для предварительного 3D-просмотра справа будет автоматически обновляться. Размеры самого последнего добавленного объекта появятся на правой боковой панели, где вы можете отрегулировать размеры.

7. Настройка материалов поверхности

Теперь можно добавить последние штрихи. Выберите тип кровли — например, черепицу, черепицу или гофрированный металл — и выберите цвета для своей крыши и кровельных приспособлений.

Покажите клиентам, как их дом будет выглядеть в разное время суток, меняя положение солнца.

Функции планирования крыши Cedreo позволяют быстро вносить изменения на основе отзывов клиентов, чтобы они могли видеть обновления в режиме реального времени. Это означает, что вы можете ускорить процесс утверждения и сократить общие сроки проекта.

Создайте план крыши сегодня

Вам не нужно программное обеспечение САПР для создания плана крыши. Простая платформа Cedreo для проектирования домов позволяет пользователям легко создавать облачные планы крыш, а с нашей функцией проверки крыши вы можете быть уверены, что конструкция вашей крыши структурно надежна.

Завершайте свои проекты быстрее и создавайте планы крыш, которые порадуют клиентов и предоставят подрядчикам всю необходимую им информацию. Подпишитесь на бесплатную пробную версию сегодня и узнайте, как Cedreo упрощает планирование крыш.

Проектирование плана крыши дома

Автор Кирья Дункан по 12 августа 2013 г. в дизайне дома

Последнее обновление 2 ноября 2022 г.

Крыша дома — не самая привлекательная черта; тем не менее, это очень видно, без сомнения. С этой известностью также приходит важная роль, которую играет крыша. Он обеспечивает укрытие от всех погодных элементов, помогая определить саму структуру. Дождь, ветер, снег и солнце — все это защищено крышей нашего дома. Некоторые планы домов будут иметь очень высокие скатные крыши, а есть те, которые имеют средние и низкие скатные крыши. Не случайно эти крыши бывают разных высот и скатов. Это произошло из-за необходимости, чтобы планы крыш имели такую ​​разную степень дизайна. Следовательно, разработка плана крыши дома имеет решающее значение для общего процесса проектирования хорошего дома.

Разработка плана крыши с учетом архитектурного сочетания

Как и в случае со многими другими элементами планировки жилого дома, вы должны разработать план крыши, который будет гармонировать с домом в соответствии с его архитектурным стилем. Крыша тюдоровского дома должна быть крутой с неглубоким карнизом, так как это ключевой элемент в определении стиля. С другой стороны, дом в стиле прерии должен иметь низкую крышу с очень широким карнизом, так как это также говорит об одной из нескольких характеристик, связанных с этим типом дома.

Крыши домов по всей Америке имеют множество различных конфигураций. Наиболее распространенными типами конструкций крыш являются двускатные, вальмовые, двускатные, крестообразные и мансардные крыши. По большей части вы увидите различные их вариации в широком спектре архитектурных стилей. Более конкретные и, возможно, менее распространенные конструкции жилых крыш включают соляной ящик, навес, навес, мансарду, голландский фронтон, полувальмовую, бабочку и М-образную форму. Для дома рекомендуется сочетать эти типы крыш с соответствующим архитектурным стилем, чтобы получить гармонию дизайна и снизить привлекательность.

ПОЦЕЛУЙ Дизайн Крыши

K eep I t S простой S тупой. Как и при проектировании плана этажа, крыша также должна учитываться при определении площади дома. Для каждого смещения, угла или изменения высоты плиты существует дополнительная степень сложности с точки зрения проектирования и строительства. Строители домов и подрядчики по каркасным конструкциям могут оценить набор планов с простой конструкцией крыши. Это экономит деньги на общей работе по созданию каркаса с точки зрения труда, и его легко построить. Теперь сравните простую крышу с более сложной конструкцией, имеющей нечетные углы, несколько высот пластин и несколько уклонов. Менее квалифицированному специалисту будет очень трудно построить его, и это может привести только к увеличению денег (увеличение стоимости) и большему количеству проблем (протечки крыши).

Были случаи, о которых я знаю, когда подрядчики по каркасу бросали работы в середине каркаса крыш, потому что они были слишком сложными для них. В другом другом примере я видел работы по строительству домов, где каркас был дефектным, что позже приводило к протечкам крыши. Эти утечки могут быть неприятными и дорогостоящими, если их не исправить. Я мог бы добавить, что ни один из этих случаев не был результатом моих разработок. Тем не менее, подобные истории держат меня в напряжении, когда проектирует план крыши дома .
