Ремонтируем выдвижные ящики своими руками
На современном рынке предложений мебели можно встретить множество видов и конструкций ящиков. Но нам сейчас интересен не их внешний вид. Какими бы ни были качественными направляющие и какая бы качественная ни была сборка, есть очень много случаев, когда со временем начинают возникать проблемы. Чаще всего это происходит
- при превышении нагрузки
- неправильной установке направляющих
- превышении эффективного срока службы
- деформации отдельных частей в ходе эксплуатации
Приведенные проблемы относятся к работе механики, которая используется в современной мебели для выдвижения ящиков. С самим ящиком, конструкцией – проблем меньше. Остановимся сначала на них.
Проблемы с конструкцией ящика
Самая распространенная проблема – днище ящика. Существует два типа крепления дна ящика. Можно смело сказать, что процентов 90 производителей упрощают изготовление и делают накладное дно, которое крепится снизу к ящику.
Прикрепляется по периметру к боковинам. Это значительно упрощает технологию, дно становится еще одной несущей частью, которая берет на себя еще и роль детали, которая формирует геометрию коробки ящика. Как поступить в случае, если есть проблемы с подобным видом крепления дна.
Чаще всего причиной является недостаточно прочный и продуманный крепеж. Дно крепится гвоздиками к передней и задней части, а с боковых частей его держат направляющие. Первое время такая схема вполне сносно работает, однако со временем гвозди разбалтываются и дно отходит, даже если ящик не перегружается. Выход – заменить.
Гвозди – забудьте сразу. Сегодня только ленивый и откровенно скупой их использует. Для ремонта наиболее просто и эффективно использовать мебельные скобы. Степлер для мебели стоит очень недорого, скобы еще дешевле. Если ваш ящик не нагружается «по самые не могу», вам будет достаточно скоб на 8 мм. Ими легче работать без привычки, они меньше деформируются и входят на достаточную глубиу. Но если вы готовы предварительно потренироваться и более уверенно зафиксировать дно, возьмите каленые скобы длиной 10 мм.
Можно воспользоваться шурупами, если вам проблемно достать степлер и скобы. Понадобятся шурупы диаметром 3,5 мм. Есть два общепринятых стандарта длины мебельных саморезов такого диаметра – 15 и 30 мм. В принципе, хватит 15. Однако может быть так, что ящик сделан из плиты ДСП низкого качества, которая пористая внутри, поэтому лучше использовать шурупы 30 мм.
Оба приведенных метода годятся и при замене дна ящика – нужно будет вырезать материал нужного размера и закрепить его на коробке ящика.
Второй тип крепления дна – врезное дно. Чаще всего это тонкая фанера, которая вклеена в прорези на стенках ящика. Такое дно очень редко вызывает проблемы, в большинстве случаев они вызваны его разрушением.
Если же использовано ламинированное ДВП, можно столкнуться с ситуацией, когда из-за пластичности вклеенные зоны просто вырываются из пазов. Такую «болезнь» можно пару раз полечить вторичным промазыванием паза и вклеиванием на место днища, но все же лучше сразу поменять. Это непростая процедура, однако при некоторых навыках ее сделать можно.
- ящик нужно разобрать;
- зачистить пазы, не нарушая их форму и толщину;
- заказать или вырезать новую деталь дна нужного размера;
- собрать ящик заново, вклеив новое дно;
- дать время, чтобы клей хорошо просох. Не нагружать ящик.
Если ящик собран с помощью саморезов или конфирматов, это можно сделать легко. Однако, если использовались шиповые соединения, лучше обратиться для разборки к специалистам, если вы не сильны в столярном деле. Такие же действия производятся, когда нужно заменить фанерное дно. Если оно растрескалось, повреждено, деформировано или потеряло свой вид.
Проблемы с фурнитурой ящика
В механике выдвижения ящика сегодня используются несколько типов направляющих.
Здесь мы рассмотрим два. Переходные типы тоже существуют, но их используют единицы. Или в качестве эксперимента, или чтобы улучшить функциональность без переделки основной конструкции. Такие виды фурнитуры мы рассматривать не будем.
Роликовые направляющие и их «удобные» братья – метабоксы
Достоинство – простота, низкая стоимость, легкость монтажа, конструкция такова, что ящик закрывается под собственной массой – последние несколько сантиметров закрытия – под уклон. Благодаря этому такие направляющие получили очень широкое распространение. На фотографии метабокса наглядно видно, какая из частей направляющей для чего предназначена. Одна крепится на стенку мебели (маленькие детали на фото, несущая), вторая – на конструкцию ящика. В случае метабокса – вторая часть комплекта формирует боковую стенку ящика целиком. Ящик с установленными роликовыми направляющими выглядит так
Однако, основной недостаток этого типа направляющих – неполное выдвижение. Ящик можно безопасно выдвинуть примерно на 75% глубины.
Посмотрим, какие проблемы чаще всего могут возникнуть с такими направляющими. Естественно, будем считать, что в «свежекупленной» мебели все было нормально.
Неправильная установка
Эта проблема обычно диагностируется сразу, еще до покупки. Ящик с правильно установленной по техническим зазорам роликовой направляющей двигается ровно, у него достаточно малый люфт по горизонтали. Проверяется просто – практически закрытый ящик нужно попробовать «покачать» вправо-влево за ручку. Ели люфт больше трех-пяти миллиметров – установка неверна. Это может быть вызвано ошибками в размерах деталей при проектировании, а может быть технологической погрешностью самой направляющей. Не секрет, что на современном рынке мебели присутствует море мелких фирм, которые экономят буквально на всем. А дешевые направляющие сомнительных производителей часто «гуляют» по толщине зазора.
Со временем такая проблема может возникнуть из-за деформации конструкции. Сильно нагруженная мебельная коробка деформируется, если изготовить ее из плиты ненадлежащей толщины.
Опять же – производитель экономил и использовал материал, не думая о запасе прочности.
С проблемами, которые вызваны изменением технического зазора, справиться трудно. Здесь уже нужно вмешиваться в конструкцию, сделать это в 90% случаев можно и не сильно сложно, однако это уже другая довольно объемная тема.
Если ящик не закрывается самостоятельно при задвигании под собственным весом – это неправильная установка несущей части направляющей. Чаще всего она установлена не по горизонтали. Переднюю часть трогать при таком ремонте не нужно – нам ведь не хочется возиться с внешним видом фронтонов ящиков. Откручиваем крепеж – кроме одной точки возле самого переднего ролика, выравниваем, прикручиваем на место. Это проделываем с частью направляющей, которая расположена на мебельной стенке.
Превышение нагрузки
Эта проблема не такая редкая, как может показаться. Причины могут быть как банальными, вроде «производитель сэкономил» или «ну очень много всего наложили», так и нестандартными – дети просто обожают лазить по ручкам ящиков комода как по лестнице или использовать их как опору, чтобы залезть повыше.
А так как последнее, на чем сейчас экономят – это ручки, страдает направляющая.
Проблему можно решить двумя способами. Основной признак – переднее колесо опорной части направляющей, той, что на мебельной стенке, «выкручивает» – плоскость перестает быть вертикальной, деформируется металл в области крепления и колесо начинает цеплять вторую направляющую. Можно вернуть колесо в исходное положение. Бить молотком не стоит, ролик можно просто расколоть, а вот с помощью тисков, зажав втулку, придать исходное положение детали можно.
Однако, чаще такая проблема вызвана производителем. Существует два основных применяемых стандарта толщины металла для таких направляющих – 0,5 и 1 мм. Производитель мог просто сэкономить. Заменить направляющие на более толстые не проблема – все места крепежей совпадают. Достаточно просто снять старые и заменить их на новые.
Такие же «болезни» и у старших братьев роликовой направляющей – метабоксов. Если же вам кажется, что и это не поможет – замените роликовые направляющие на телескопические.
Сделать это довольно просто. Ниже мы расскажем о роликовых направляющих.
Превышение эффективного срока службы
Здесь уже ничего не поделаешь. Ролики пластиковые, со временем они просто истираются. Появляется люфт, ящики уже не так уверенно открываются. Выход один – заменять. Можно, конечно, какое-то время использовать силиконовые смазки, но проблему это не решит.
Деформация отдельных частей
Это может происходить при небрежной установке направляющих. Недостаточно точек крепления у несущей части на мебельной стенке, например. Тогда направляющую выгибает, разбалтываются соединения, это отслеживается почти сразу. Чтобы не сталкиваться с такой проблемой на ровном месте, попросите продавца вытащить ящик и убедитесь, что направляющие прикреплены во всех точках, предусмотренных конструкцией.
Эта же проблема может возникнуть при превышении нагрузки. В этом случае отсутствие надлежащего жесткого крепления только усугубит развитие ситуации. «лечится» просто – деталям чаще всего достаточно вернуть исходную форму и закрепить как следует.
Шариковые направляющие
Второй тип направляющих – шариковые. Или тип «телескоп». И их старшие братья – «тандембоксы». Они дороже, но лишены всех болезней роликовых. Поэтому их часто используют те производители, которым качество дороже экономии. Выглядят они так
Шариковая направляющая выдерживает во много раз большую массу. В роликовой – две точки опоры – ролики на несущей части и части ящика. В шариковой – целый блок (средний), на котором расположены маленькие шарики по принципу подшипника качения. Плюс толщина металла, из которого изготовлены части направляющей, гораздо выше. Еще три самых заметных достоинства – такие направляющие практически невозможно поставить неправильно, они позволяют выдвигать ящик на всю глубину и дают возможность жестко фиксировать ящик в закрытом состоянии. Кроме того, установить шариковые направляющие можно на любой высоте по конструкции.
если мебельные ящики плохо выдвигаются, замените направляющие
Это история из Сообщества.
Редакция задала наводящие вопросы, бережно отредактировала и оформила по стандартам журнала.
Андрей Ненастьев
дает мебели вторую жизнь
Профиль автора
Когда ящики начинают плохо выдвигаться, люди стараются поменять мебель.
Кажется, что это некая критическая точка, когда от износившегося предмета точно пора избавляться: «Совсем все развалилось, уже и ящики не выходят!»
В моем доме немало старой мебели: например, комоду уже больше 15 лет. Мы перевозили его четыре раза по разным квартирам, а он до сих пор неплохо выглядит. Но однажды жена пожаловалась, что ящики плохо выдвигаются — надо прилагать усилия. Я разобрал комод и обнаружил, что направляющие ящиков переломаны: металлические плашки погнулись, пластиковые ролики местами разломились пополам или просто потерялись.
Такая же проблема у меня возникла и с новой мебелью — в основном из-за детей, которые стремятся затолкать в ящики как можно больше вещей и давят на них, а еще периодически висят на ручках или пытаются залезть по ним куда-нибудь повыше.
Как можно спасти мебель
Вопрос с ящиками можно легко решить: нужно просто заменить направляющие. Это полозья, по которым движется ящик. Они состоят из двух частей: один элемент крепится к самому ящику, а второй — к стенке шкафа, и так с двух сторон. Части направляющих входят друг с другом в зацепление, благодаря которому ящик и двигается.
Специальные знания и умения для замены направляющих не нужны, из инструмента достаточно отвертки или шуруповерта. С заменой всех направляющих на старом комоде с пятью ящиками я справился за полчаса.
Как дешево обновить мебель в квартире
Чтобы починить его, мне потребовалось пять комплектов роликовых направляющих, они стоили 475 Р. После замены все ящики стали открываться без усилий и с приятными щелчками. Думаю, это лучше, чем покупать новый комод, который стоил бы не менее 5000 Р без учета доставки.
Какие бывают направляющие и как они ломаются
Я не специалист по ремонту мебели, поэтому расскажу только о тех устройствах, с которыми сталкивался сам.
Возможно, на самом деле их гораздо больше, но думаю, что мои — самые распространенные, так как у меня в доме типовая мебель без всяких изысков.
Роликовые направляющие. Наверное, самый популярный вариант в бюджетной мебели. Это металлические полозья, которые при открытии или закрытии ящика движутся за счет пластиковых колесиков-роликов.
/zolotye-ruki/
Сколько стоит сделать мебель своими руками
Чаще всего ломаются именно они: трескаются, обламываются или вовсе вылетают. После этого ящик тяжело выдвинуть, его перекашивает: одна сторона выходит нормально, а вторую надо вытаскивать. На ролики приходится основная нагрузка, поэтому с годами они изнашиваются, даже если с мебелью обращаться очень бережно.
Металлические части направляющих тоже могут сломаться. Они деформируются: гнутся и принимают неправильную форму, из-за чего ящик может выскакивать из направляющих и падать. Как правило, это следствие слишком большой на него нагрузки.
Стандартные роликовые направляющие выдерживают 15 кг нагрузки, включая вес самого ящика.
Шариковые направляющие. У них более сложная конструкция, и они выдерживают больший вес — 20—25 кг. Вместо пластиковых роликов используются металлические шарики — по сути, подшипники. Они распределены по полозьям и находятся в специальных канавках.
Три года назад мы заказали шкаф для детской, и ящики в мастерской сделали именно с шариковыми направляющими. Сам процесс открывания ящиков с такими устройствами гораздо приятнее, чем с роликовыми: ящик движется плавно, без усилий, можно просто потянуть его — и он, если не слишком загружен, сам продолжит движение до полного открытия. Закрывается ящик тоже плавно, без резкого стука, не гремит при движении.
Я думал, что такие направляющие вечные, но на одном из ящиков они сломались через два года. В мебельном магазине мне объяснили, что основная беда — выпадение шариков из своих мест. Это может быть просто от износа или, как было в моем случае, от перегруза: дети натолкали в ящик слишком много игрушек и периодически пытались утрамбовать туда еще что-то.
Как купить направляющие
Направляющие независимо от их типа продаются комплектом для одного ящика, то есть в магазине дадут, обычно замотанные в пленку, сразу четыре части — по две на каждую сторону одного ящика.
Основная характеристика, помимо типа, — длина направляющих. Я измерял их обычной рулеткой. Типовые длины — 400 и 450 мм, у меня были оба этих варианта на разной мебели.
Я покупал направляющие в специализированном магазине мебельной фурнитуры. Цена на роликовые направляющие там оказалась вдвое ниже, чем на маркетплейсах. Шариковые стоили столько жеЕще можно выбрать степень выдвижения: бывают полного открытия и неполного. В последнем случае ящик выдвигается не целиком. Это чуть менее удобно, но полезнее для сохранности направляющих: чем больше выходит ящик, тем большая нагрузка на них приходится.
/mebel-dsp/
Я сама делаю мебель для квартиры
В случае с шариковыми направляющими в магазине могут спросить, какие именно вам нужны, усиленные или обычные. Усиленные выдерживают больший вес, и я всегда брал именно такие: мне показалось, что они просто сделаны из более толстого металла. В остальном никакой разницы.
Цена на роликовые направляющие. Источник: «Озон» Шариковые направляющие стоят дороже, но они надежнее. Источник: «Вайлдберриз»Как поменять направляющие в мебели
В интернете есть видео, как менять направляющие, но в целом вполне можно разобраться интуитивно.
Роликовые направляющие менять совсем просто: надо выкрутить все саморезы, снять старые направляющие, поставить новые и прикрутить их. У меня бывали ситуации, когда отверстия в полозьях и на стене не совпадали, и я просто закрутил саморезы в новых местах.
Шариковые направляющие чуть более сложно снимать: просто выдернуть ящик не получится, надо найти специальные пластиковые «флажки» по краям направляющих, одновременно нажать на них, и после этого ящик выйдет.
В остальном все то же самое: выкрутить саморезы, снять полозья, поставить новые, закрутить.
Теоретически можно поменять роликовые направляющие на шариковые, чтобы было современно и удобно. Но я отказался от этой идеи: мне не хотелось делать новые отверстия в мебели и высчитывать положение полозьев — показалось, что можно легко ошибиться и все испортить.
Дом советов.Читатели дают и просят советы на тему недвижимости
Написать
Ящикне закрывается должным образом », как его решить — 2023
- Железнодорожные системы
- Полные рельсы по расширению — кухонные ящики
- Отношение
- Полные рельсы по расширению — кухонные ящики
- Советы и уловки
, если речь делает Не соответствует правильному , это не всегда потому, что ящик может быть слишком полным. Даже мелкие детали, которые схитрили рядом с ящиком или за ним, не обязательно виноваты. Направляющие ящиков могут запутаться или неправильно отрегулироваться с самого начала.
Здесь мы покажем вам решение.
система направляющих
Простые комоды, которые нужно собрать самостоятельно, часто имеют довольно простую систему направляющих, практически не требующую регулировки. Однако может случиться так, что винт, служащий защитой от вытягивания, уже не полностью входит в рельсовую систему. В результате ящик смещается на рейке и не может быть правильно вставлен, потому что рейка слегка наклонена.
Это легко исправить, потому что все, что вам нужно сделать, это откинуть назад и закрепить боковую направляющую. Если система работает очень медленно, поможет небольшой брызг WD 40 на шарикоподшипники или двойные направляющие.
Направляющие полного выдвижения – кухонные ящики
Кухонные ящики оснащены практичными направляющими полного выдвижения или телескопическими. Они обеспечивают возможности регулировки, так что ящик можно регулировать. Это часто необходимо, когда ящик некоторое время был полностью загружен.
Монтажники могут окончательно отрегулировать ящики только в разгруженном состоянии. Когда ящик заполнен, подвеска немного меняется.
отношение
Для регулировки этих систем направляющих обычно требуется только широкая отвертка с плоской головкой. Ящик выдвигается полностью, далее по бокам видишь либо крышки, под которыми спрятаны регулировочные винты, либо видишь непосредственно сам механизм.
В каком направлении нужно отрегулировать установочные винты, к сожалению, можно определить только методом проб и ошибок. Если шурупы очень вялые или поначалу не двигаются, не пытайтесь их форсировать, здесь тоже поможет популярная WD 40. Подождите несколько минут и повторите попытку. Большая часть масла сделала винт проходимым.
- Регулировочный винт поиска сбоку
- Плоская отвертка для регулировки
- возможно немного WD 40 для винтов
Советы и рекомендации
Некоторые высококачественные кухни имеют отличные инструкции по эксплуатации, в которых подробно объясняется регулировка винтов.Обязательно сохраните инструкцию.
Обязательно сохраните инструкцию.❓ Как починить ящик, который не закрывается должным образом?
👉 Вытащите ящик и ослабьте винт, который вы видите в овальном отверстии. Этот винт должен находиться спереди у направляющих ящика. Поднимите эти направляющие, если ящик трется вверху, затяните винты и верните ящик в стандартное закрытое положение.
❓ Почему мой ящик не закрывается до конца?
👉 Основная причина выхода из строя самозакрывающегося ящика — неправильно установленные направляющие или ящик, построенный из квадрата . Это может привести к перекосу ящика в одну сторону и невозможности закрыть его полностью. Вы можете отрегулировать этот тип ящика, используя только отвертку.
❓ Как сделать так, чтобы ящики закрывались плавно?
👉 Нанесите парафин на стыки ящиков, чтобы обеспечить их плавную работу . Вы найдете парафин с консервными принадлежностями в местном продуктовом магазине. В крайнем случае вы также можете использовать свечи, кусковое мыло или даже сухую смазку-спрей.
❓ Как исправить смещенный ящик?
👉 0:051:05Ящики шкафа: как отрегулировать или выровнятьНачало предложенного клипаКонец предложенного клипаЧасто для исправления достаточно просто немного сдвинуть секцию направляющей влево или вправоБольшеЧасто просто сдвиньте секцию направляющей немного влево или вправо это все, что нужно, чтобы исправить выравнивание. И получите более плавное скольжение. Возможно, вам придется несколько раз поэкспериментировать, чтобы добиться нужного результата.
❓ Как починить ящик, который продолжает открываться?
👉 1:453:24Исправить ящик, который закрывается или открывается сам по себе….
❓ Можете ли вы настроить самозакрывающиеся ящики?
👉 Большинство ящиков с плавным закрыванием можно отрегулировать с помощью двух встроенных «регулировочных язычков», которые крепятся к нижней стороне ящика . Некоторые направляющие также имеют регулировку наклона, расположенную на задней части направляющих ящика.
❓ Как закрепить направляющую ящика?
👉 0:263:11Как отремонтировать направляющие ящика с Шоном Буино
❓ Как починить ящик?
👉 1:312:59Как починить сломанный ящик с помощью Wickes
❓ Как вы регулируете ящики?
👉 1:042:28Как отрегулировать направляющие и лицевые панели ящиков шкафа
❓ Как отрегулировать выдвижные ящики?
👉 0:222:58Регулировка направляющих ящика
❓ Как регулировать направляющие ящика?
👉 4:035:22Как отрегулировать ящики и направляющие ящиков шкафа
❓ Как починить ящик, который не остается закрытым?
👉 Уберите другой рабочий ящик, и вы быстро увидите разницу.
Пружины должны быть в переднем положении, чтобы закрыть ящик, в то время как газовый поршень замедляет его. Если проблема не устранена, направляющая, которая скользит вместе с выдвижным ящиком, не входит в зацепление с пружиной должным образом, и вам необходимо согнуть язычок, который входит в пружинный механизм.
❓ Почему слайд не помещается в ящик?
👉 Если кто-то стоит гордо, это может быть проблемой. Проверьте все винты, те, которые крепят направляющую к шкафу, и те, которые крепят направляющую к ящику. У меня есть несколько боковых направляющих Accuride и KV, но нет версий с плавным закрыванием.
❓ Как включить направляющую, когда ящик закрыт?
👉 Поддерживая ящик, вручную закройте его до упора, и он должен зацепиться за направляющую, и вы должны услышать щелчок. Кажется, что-то мешает уйти совсем назад…
❓ Как работают самозакрывающиеся ящики?
👉 Нет мотора, только шарикоподшипники, которые позволяют ящику скользить обратно в шкаф под действием силы тяжести.
Самозакрывающиеся ящики отлично работают в течение многих лет, если они изначально правильно отрегулированы. Основной причиной отказа самозакрывающегося ящика является неправильно установленные направляющие или ящик, изготовленный из квадратной формы.
Видеоплата: исправить ящик, который закрывается или открывается сам по себе….
Все о телескопической направляющей | Информационный документ
Загрузить Информационный документ- Зачем нужны телескопические направляющие?
- Что такое выдвижной ящик?
- Какие разные расширения?
- Как выбрать телескопическую направляющую?
- Какие возможны модификации промышленных горок?
- Некоторые примеры использования направляющих для тяжелых условий эксплуатации ?
- Свяжитесь с нами для получения дополнительной информации!
1 – Почему именно телескопическая направляющая?
Что такое телескопическая направляющая?
Направляющая для выдвижного ящика также известна как направляющая, опорная направляющая, направляющая скольжения, направляющая на шарикоподшипнике, телескопическая направляющая, телескопическая направляющая, телескопическая направляющая, направляющая подшипника, система направляющих, направляющая на шарикоподшипнике, промышленная направляющая…
Для чего телескопическая горка?
Телескопическая направляющая в основном используется для извлечения груза.
Промышленные направляющие и направляющие предназначены не только для одного использования. Их можно использовать в качестве направляющих для выдвижных ящиков, подвесных направляющих, дверных направляющих, выдвижных ящиков для клавиатуры, направляющих для обработки, мебельных направляющих, направляющих для телескопических столов, горизонтальных направляющих или, в некоторых случаях, в качестве вертикальных направляющих для дверей или направляющих для защиты станков.
Почему стоит выбрать телескопическую направляющую CHAMBRELAN?
CHAMBRELAN , опытный производитель профессиональных направляющих и направляющих с 1956 года, предлагает широкий ассортимент продукции с множеством опций и приспособлений, отвечающих требованиям и техническим ограничениям.
Специализируясь на промышленных направляющих, CHAMBRELAN разрабатывает, производит и тестирует свои направляющие, чтобы обеспечить надежные и готовые к использованию направляющие.
Благодаря 60-летнему опыту CHAMBRELAN предлагает технические советы, соответствующие потребностям конечного пользователя.
2 – Что такое телескопическая направляющая?
Телескопическая направляющая представляет собой набор металлических профилей, скользящих на шарикоподшипниках, удерживаемых в шариковых сепараторах.
Оснащен упорами на открывание и закрывание, обеспечивает скольжение грузов массой до нескольких тонн.
Вот детали компонентов промышленной направляющей «C»:
– Неподвижная часть называется «внешняя балка».
– Подвижная часть, закрепленная на ящике, называется «внутренняя балка».
– Деталь, обеспечивающая дополнительное удлинение, называется «промежуточная балка» (до 2-х балок).
Для высокоэффективных I-образных направляющих:
– Каждая плоская балка называется «внутренней балкой», одна из них фиксированная, а другая подвижная
– Центральная I является промежуточной балкой (а не неподвижной частью! )
CHAMBRELAN предлагает их в размерах от 150 мм (6 дюймов) до 2 метров (6 1/2 футов) и для нагрузок до 1,5 тонн (3300 фунтов).
Доступен в исполнении из стали, алюминия или нержавеющей стали, Телескопические направляющие CHAMBRELAN на шарикоподшипниках допускают частичное, полное или супервыдвижение.
Направляющие CHAMBRELAN включают стопоры, размеры которых соответствуют допустимой нагрузке при максимальной рабочей скорости 0,3 м/с. Каким бы простым ни было производство профилей, способных выдерживать высокие нагрузки, конструкция упоров может иметь решающее значение для надежности системы и безопасности использования. ?
Расширение ползуна связано с расширением подвижной части по сравнению с неподвижной частью. Это функция количества элементов в слайде и измеряется по отношению к закрытой длине.
– Частичная разработка:
Затвор состоит из 2-х элементов: внешней и внутренней балки.
Предлагается удлинение от 60% до 70% длины в закрытом состоянии, при этом часть подвижного элемента должна оставаться внутри неподвижного элемента.
— Всего развития:
Затвор состоит из 3 балок.
Предлагает удлинение, соответствующее 100% длины в закрытом состоянии, с промежуточной балкой, обеспечивающей дополнительное удлинение.
– Суперудлинитель
Направляющая состоит из 4 элементов: одной внешней, двух промежуточных и одной внутренней балки.
Предлагает удлинение, соответствующее 150% длины в закрытом состоянии, два промежуточных элемента обеспечивают чрезмерное удлинение.
Стандартные направляющие CHAMBRELAN имеют удлинение от 100 мм – 4 дюйма до 3 метров – 10 футов!
4 – Как выбрать телескопическую направляющую?
1 – Выбор подходящего хода
В зависимости от свободного места для направляющих, которое, таким образом, дает длину в сложенном виде, вы можете выбрать удлинение в соответствии с 3 основными семействами. Частичное выдвижение, полное выдвижение или супервыдвижение:
Используйте направляющие частичного выдвижения, если:
– пространство внутри и вокруг шкафа ограничено,
– требуется ограниченный доступ,
– требуется функция безопасности: система защиты от опрокидывания .
Используйте направляющую полного выдвижения, если:
— вам требуется 100% развертывание,
— это обычно используемая модель.
Используйте супервыдвижную направляющую, если:
– передняя сторона ящика толстая или есть выступ ящика спереди,
– необходим доступ к задней части ящика для обслуживания или для подключения .
Как производитель, CHAMBRELAN производит следующие различные типы удлинителей и может настроить стандартное расширение слайда:
– Недоразвитие: более короткий ход увеличивает грузоподъемность и уменьшает прогиб,
– Перерасход: увеличение стандартного удлинения снижает грузоподъемность.
2 – Выберите соответствующую грузоподъемность:
Каждой модели направляющих для выдвижных ящиков присваивается максимальное значение нагрузки в зависимости от ее длины в закрытом состоянии и выдвижения.
Какова максимальная нагрузка на горку?
Это максимальная нагрузка
- пара направляющих, 9 шт.
- устанавливается горизонтально,
- по большой оси,
- в полностью выдвинутом положении (где на направляющие действует максимальное усилие).
- пара направляющих, 9 шт.
Салазки могут быть установлены:
– на главной оси, что является рекомендуемым направлением установки для оптимального использования
– плоская (или нижняя) установка, требующая больших размеров направляющей и приводящая к повышенному прогибу
Нагрузка дана при «нормальных» условиях эксплуатации в пересчете на
– Допуски сборки,
– Рабочие температуры,
– Количество циклов,
– Условия эксплуатации…
Поэтому не забывайте учитывать особенности при расчете веса ящика.
Обратите внимание, что любая телескопическая направляющая будет прогибаться под нагрузкой при выдвижении: это изгиб элементов, подвергающихся нагрузке.
Каждая направляющая CHAMBRELAN
была разработана и смоделирована в модели САПР; теоретические результаты были проверены в лаборатории, в соответствии с нашими рекомендациями по сборке (доступны в нашем каталоге или на нашем сайте), на испытательном стенде в различных диапазонах нагрузки и рабочих циклах.
Индивидуальные отклонения, такие как отклонение под нагрузкой в зависимости от монтажа, указаны в технических паспортах.CHAMBRELAN специализируется на производстве усиленных направляющих :
– С одной стороны с усиленными направляющими :
Дополнительные «армирующие» шарики ограничивают кручение элементов, подвергающихся нагрузке. Эта разработка позволяет значительно увеличить допустимую нагрузку при одновременном снижении усилия открытия и закрытия.
– С другой стороны, синхронизированные направляющие
Последовательное открывание элементов, возможное на некоторых направляющих с 3 или 4 элементами, значительно снижает усилие открывания за счет управления порядком открытия телескопических направляющих.
Воспользуйтесь нашим селектором направляющих, чтобы выбрать ту направляющую, которая соответствует вашим потребностям!
3 – Какие материалы и обработка поверхности?
Все направляющие CHAMBRELAN поставляются с антикоррозионной обработкой: белый цинк (соответствует RoHS/REACH) для стали и бесцветное анодирование для алюминия, что подходит для большинства применений.
В зависимости от используемого материала существует несколько вариантов обработки поверхности:
1. Направляющие для ящиков из углеродистой стали:
Стойкость обработки измеряется в ЧАСАХ до того, как более 5% общей поверхности покроется ржавчиной во время испытания в солевом тумане в печи. Данные, которые необходимо принять во внимание, — это устойчивость к КРАСНОЙ ржавчине.
а. Стандартное цинкование
Красная ржавчина: 400 H
b. Высокопрочное цинкование (дополнительно в ЧЕРНОМ цвете)
Красная ржавчина: 600 H
c. Никелирование (дополнительно в ЧЕРНОМ цвете)
Красная ржавчина: 1000 H
d. Карбонитрация
Эта обработка, аналогичная азотированию, повышает поверхностную твердость материала и обеспечивает лучшую устойчивость к вибрации, тем самым увеличивая срок службы. Поскольку он имеет низкую коррозионную стойкость, мы рекомендуем сочетать его с цинкованием.
2. Алюминиевые телескопические направляющие:
a.
Бесцветное анодирование
b. Твердое анодирование
, рекомендуется в случае ударов или вибрации
3. Направляющие подшипника из нержавеющей стали:
Очищены и пассивированы.
Обратите внимание: направляющие из нержавеющей стали не являются полностью немагнитными, хотя детали изготовлены из материалов 304L или 316L, которые также используются для шариков, которые в основном немагнитны.
4 – Какие опции доступны для телескопических направляющих?
– Блокировка :
Механическое запирающее устройство позволяет заблокировать затвор. Для разблокировки и управления ящиком требуется ручное воздействие на защелку.
– в выдвинутом положении (открытый замок),
– втянут (замок закрыт),
– или их комбинация (замок открыт и замок закрыт).
– Синхронизация элементов при открывании:
Последовательное открывание элементов, которое возможно на некоторых направляющих с 3 элементами, снижает усилие открывания за счет управления порядком открытия элементов.
– Направляющие с двойным удлинением:
На некоторых моделях направляющих можно адаптировать выдвижение с каждой стороны неподвижной части. Простая установка на направляющие из 2 частей, для центрирования промежуточной балки требуется устройство на направляющих из 3 частей.
— Съемные слайдеры:
Съемный — это опция для некоторых моделей, которая позволяет снимать внутренний элемент с слайда, а затем снова вставлять его на тот же слайд.
– Вертикальный монтаж (ГИЛЬОТИНА):
При использовании шарикоподшипниковых направляющих вертикально или под углом сепараторы шариков через несколько циклов сместятся вниз под действием силы тяжести, что приведет к остановке развития.
Это можно ограничить, вставив компенсационную штамповку. Поэтому очень важно сообщить нам о вертикальной сборке перед производством.
В этом типе сборки мы рекомендуем использовать линейные направляющие.
– Закрытая жесткая точка
Фиксатор в закрытом положении телескопической направляющей. Ящик открывается при более сильном вытягивании (в отличие от запирания не требуется ручное воздействие на защелку).
Жесткая точка в закрытом положении может быть реализована на некоторых моделях либо с помощью механического устройства, либо с помощью намагничивания.
Сложность этого устройства в том, что оно всегда слишком жесткое в разгруженном состоянии и еле ощутимое при больших нагрузках. Поэтому необходима адаптация к реальным условиям применения.
5 – Какие есть варианты настройки телескопической направляющей?
Закрытые длины:
Стандартные направляющие имеют длину от 150 мм (6 дюймов) до 2000 мм (7 футов) с шагом 50 мм в зависимости от артикула. Эта длина может быть адаптирована.
Схема сверления или система крепления:

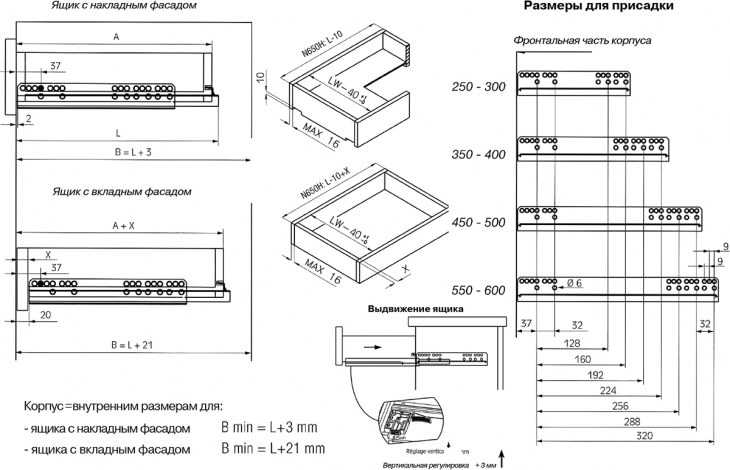

Положения и диаметры отверстий стандартно указаны в технических паспортах.
Они могут быть изготовлены по индивидуальному заказу.
Монтажные аксессуары:
Такие, как угловые скобы, байонетные крюки или винты с буртиком с буртиком, могут быть установлены на направляющие для упрощения сборки или обслуживания.
Удлинитель:
Любой производитель может настроить стандартное удлинение ползуна:
– Уменьшив ход для увеличения грузоподъемности или уменьшения прогиба,
– Увеличив стандартное удлинение, но при этом грузоподъемность снижается
Рабочие температуры:
Весь ассортимент рассчитан на работу в диапазоне температур от -20°C до +80°C. (от 0°F до 176°F)
Некоторые телескопические направляющие можно использовать для температур от -50°C до +250°C (от -50°F до 500°F) после адаптации на заводе.
Тяжелое использование или вибрация:
В случае интенсивного использования или вибрации мы рекомендуем использовать стальные направляющие с закалкой.
6 – Для чего используются промышленные телескопические направляющие?
Наши промышленные направляющие предназначены для больших нагрузок, в данном случае промышленного оборудования, требующего использования прочных и усиленных направляющих.
