Какой выдвижной механизм выбрать для ящика? Виды направляющих

Мебельная фурнитура сегодня представлена в большом ассортименте, что дает возможность выбора. Еще не столь давно фасад мебели был одинаков, а сама она имела вид распашного ящика. Сейчас же процесс выдвижения стал упрощенным с помощью направляющих.

Одним из элементов удобства в современной мебели является выдвижная фурнитура.

Роль выдвижных систем достаточно важна, поскольку они дают возможность максимального выдвижения ящика. Таким образом вытащить его содержимое не составляет труда.

Они используются в любом типе мебели, где присутствуют выдвижные конструкции и модули.

Содержание

• 1 Основные виды направляющих для ящиков
• 2 Шариковые направляющие
• 3 Роликовые направляющие
• 4 Разновидности направляющих: метабоксы и тандембоксы
• 5 Выбор направляющих
• 6 Монтаж роликовых направляющих для ящиков
• 7 ВИДЕО: Сборка ящика с выдвижным механизмом тандембокс.
• 8 Выдвижные ящики с различными механизмами – 50 фото-идей:

Основные виды направляющих для ящиков

Действие направляющих для ящиков обусловлено перемещением произведенных специальным образом направляющих из металла с помощью шариков или роликов.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В зависимости от типа передвижения их разделяют на два вида: роликовые направляющие и шариковые направляющие.

Роликовые направляющие.

Шариковые направляющие.

Шариковые направляющие

Шариковые системы позволяют полностью выдвигать ящик и могут выдержать большой вес. Некоторые конструкции выдерживают около 60 килограммов. Установить шариковые направляющие можно в любой плоскости.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

В сравнении с роликовыми, шариковые направляющие имеют свои преимущества:

• Возможность регулирования системы в 2 направлениях;
• Бесшумный ход ящика;
• Длительность эксплуатации;
• Осуществление работы с сильной нагрузкой;
• Возможность полного выдвижения.

Сегодня мебель чаще комплектуется роликовыми и шариковыми направляющими.

Несмотря на все положительные стороны, подобные направляющие стоят дороже, чем роликовые. Но если возникает необходимость монтажа направляющих в конструкциях, где будут храниться тяжелые предметы, то стоит отдать предпочтение шариковым системам.

Шариковые направляющие имеют много различных модификаций, с различными конструкциями, размерами, способами креплениями, степенью выдвижения.

Роликовые направляющие

Выдвижение ящика в этом типе направляющих возможно только неполное, но и стоимость их в несколько раз ниже, чем шариковых. Роликовые направляющие создают шум при открытии ящика, для устранения подобного эффекта следует применять обрезиненные ролики.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг. Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм.

Роликовые направляющие – это направляющие частичного выдвижения.

Разновидности направляющих: метабоксы и тандембоксы

На основе двух предыдущих типов направляющих производят более усовершенствованные ящики.

Эти направляющие системы появились относительно недавно.

1. Метабоксы представляют собой ящики с роликовыми системами и боковые стенки с направляющими. Опорные составляющие выдвижной системы этого типа прикрепляются к стенкам мебели.


   Основное преимущество – выдвижение ящиков происходит на 3/4.

   Роликовые направляющие, представленные как метабоксы, прочнее и надежнее обычных систем. Метабоксы отличаются прочной пластмассой роликов, а также стандартными размерами ящиков. Их производят из тонкого и прочного листа стали, при необходимости красят в подходящий для мебели цвет.


   При помощи верхних креплений гарантируется дополнительная надежность и устраняется любое раскачивание.

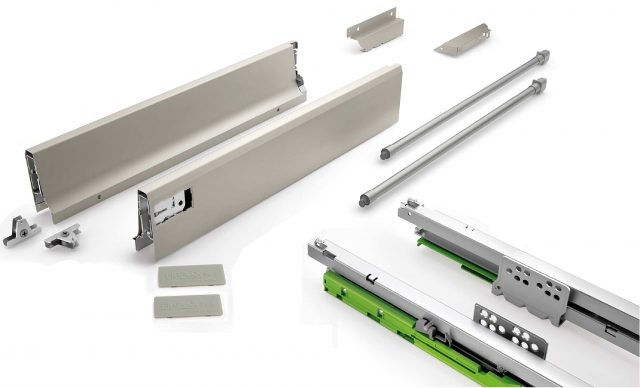

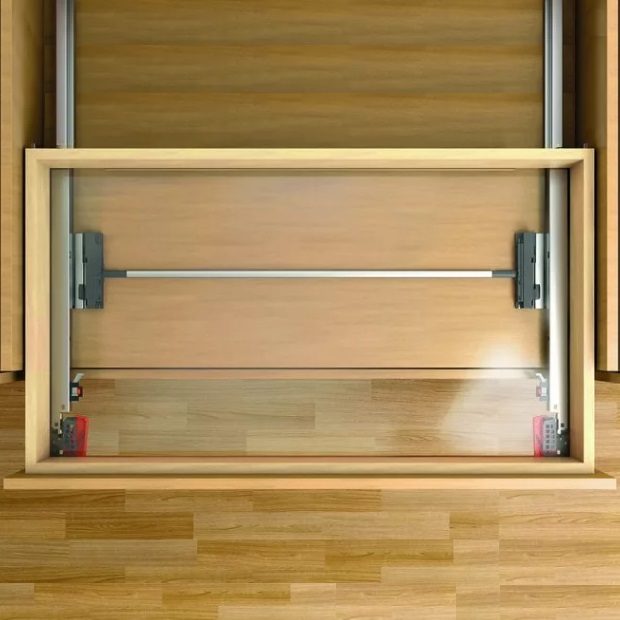

2. Тандембоксы изготавливаются на основе шариковых выдвижных систем, в их основе ДСП, а вот боковые части иногда производят из металла или стекла.


   Тандембоксы могут выдержать нагрузку в несколько раз больше, чем метабоксы.

   Высота тандембоксов позволяет использовать их в мебели, где необходимы высокие ящики. Цены на тандембоксы выше, но, учитывая качество, они того стоят.


   Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие.

Выбор направляющих

Чтобы выбрать систему направляющих, которая будет служить долгое время, в первую очередь нужно обращать внимание на толщину металла. Особенно если это роликовые направляющие.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

От этого параметра зависит, сколько и как будет работать фурнитура. Идеальная толщина составляет 1-1,2 мм. Решив купить вариант поменьше, гарантии, что выдвижные ящики прослужат длительный период, нет.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Выбор фурнитуры заключается также в предварительном осмотре изделия: важно, чтобы направляющие были ровными, без дефектов.

Обязательно проверяйте ролики или шарики, они должны качественно функционировать.

Монтаж роликовых направляющих для ящиков

1. Установку стоит начинать с крепления двух направляющих к нижней части выдвижного ящика. Ролик в это время находится у задней стенки ящика, второй конец планки должен упираться в фасад.


   Ящики, на которые будут устанавливаться направляющие.

   Крепление направляющей к боковой поверхности ящика.

2. Планка ко дну ящика крепится саморезами, к боковинам ее крепить не стоит, ведь по боковой стороне продвигается второй ролик. Следует обратить внимание на шляпки саморезов. Они должны быть ниже поверхности планки, чтобы не мешать ходу ящика.


   Ящик с установленными направляющими.

   Разметка направляющих на стенках фасада.

3. Прикрепить вторую пару направляющих корпусу мебели необходимо, произведя предварительные отметки карандашом. Когда место для направляющей будет отмечено, ее прикладывают к отметке и крепят, используя саморезы.

   Данную манипуляцию повторяем для всех трех пар направляющих.

   Сборка короба с установленными направляющими.

   Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.
