Технология постройки мансардной крыши своими руками

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят кобустройству мансарды. Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Invalid Displayed Gallery

Содержание

1. Разновидности мансардных крыш
2. Проекты мансардных крыш с двумя скатами
3. Четырехскатная мансардная крыша
4. Как рассчитать мансардную крышу
5. Расчет площади кровли
6. Как рассчитать уклон крыши без погрешностей
7. Как правильно построить мансардную крышу
8. Установка стропил

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

• Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
• Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

• при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
• чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

• климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
• архитектурное решение;
• конструктивные особенности дома и мансарды;
• кровельный материал.

На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

• по фронтам здания монтируют П-образные стойки;
• строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
• с ориентиром на шнур устанавливают остальные арки;
• соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину.

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.

что это, виды, конструкции мансардных крыш с фото

Строительство просторного частного дома часто предполагает сооружение мансарды. Это позволяет сделать функциональным каждый квадратный метр площади. При этом крыши различаются по своим особенностям, внешнему виду и технологии сооружения.

Что такое мансарда и как она появилась

В XVII веке французский архитектор Франсуа Мансара стал использовать в разработке проектов высокие крыши. Это позволяло достичь необходимых визуальных эффектов, создать красивый дизайн здания. Помещение под высокой крышей получилось довольно просторным и архитектор предложил использовать его в качестве комнаты для не слишком именитых гостей или обслуживающего персонала. В XVIII веке мансарды получили широкое распространение в России, например, в Санкт-Петербурге многие здания были оснащены просторными мансардами, крышей сложной формы. В дальнейшем преимущества таких конструкций стали более популярны.

Мансарда делает здание более функциональным

Мансарда представляет собой жилое чердачное помещение, расположенное под высокой кровлей. Эта площадь чаще всего занимает всё свободное пространство под крышей, но возможны и варианты, в которых комната размещена только на определённой части чердака. Высота стен наклонного потолка часто не превышает 1,5 м, а далее начинается угол ската кровли. Конструкции могут быть различными, но всегда мансарда требует определённого обустройства, предполагающего утепление, оборудование жилой зоны.

Когда нельзя и когда можно делать мансарду

Обустроенная и комфортная мансарда — это дополнительное жилое помещение в доме. При этом существуют ситуации, когда невозможно сделать чердак жилым и уютным помещением. В таких случаях возникают существенные проблемы и помещение может быть неудобным в эксплуатации.

Мансарда может быть очень небольшой, но для обустройства важно учитывать определенные требования

Создание жилого помещения на чердаке осложнено или невозможно в следующих ситуациях:

• если высота потолка в наиболее высокой точке составляет менее 2,4 м;
• слишком низкое, затрудняющее передвижение расположение горизонтальных стяжек стропильной системы;
• если стропильная система и перекрытия слишком лёгкие и не подходящие для обустройства жилого пространства на чердаке;
• обустройство мансарды в уже готовом доме, что требует разбора кровли.

Лучшим вариантом является проектирование дома сразу с мансардой. Это позволяет предусмотреть все особенности чердачного жилого помещения и сделать крышу с оптимальными параметрами. Если же дом уже построен, а кровля имеет достаточную высоту и выполнена из прочных материалов, то сделать мансарду можно в готовом строении. Конкретного варианта обустройства в таком случае не существует, так как все зависит от индивидуальных особенностей готовой кровли, прочности чердачных перекрытий и других факторов.

Особенности конструкции

Для сооружения мансарды в строящемся доме следует правильно оборудовать крышу. При этом конструкция мансарды состоит из несущих элементов кровли и чердачного перекрытия, а для полного обустройства проводятся утепление, гидроизоляция и отделочные работы.

Обустройство чердака под мансарду требует тщательности

Для того чтобы чердачное помещение стало комфортной жилой комнатой важно предусмотреть наличие в конструкции кровли всех необходимых слоёв. Обязательно при строительстве крыши размещают следующие слои:

• пароизоляция, которая необходима для отведения лишней влаги из помещения наружу. Для этого используется специальная плёнка, которая крепится на обрешётку, зафиксированную на стропильной системе;
• утеплитель, обеспечивающий сохранение тепла внутри помещения. Материал должен быть негорючим, долговечным и практичным в эксплуатации;
• гидроизоляция, выполняющая функцию защиты помещения и несущих элементов от влаги, поступающей снаружи;
• вентиляционный зазор необходим для сохранения кровли и предотвращения гниения. Высота вентзазора составляет 45–50 мм, а расположено это вентиляционное пространство между гидроизоляцией и внешним кровельным материалом.

Перед строительством дома с жилым чердачным помещением создаётся проект, в котором содержится вся важная информация о будущем сооружении. Проект предполагает наличие подробного чертежа всего дома и мансарды в частности. Дополнительная информация содержит данные об используемых материал, параметрах помещения.

Для любой мансарды нужен подробный план-проект

При проектировании учитывается множество факторов. Например, вариант обогрева чердачного помещения, климатические условия, назначение комнаты. Это позволяет сделать мансарду, максимально соответствующую условиям эксплуатации и отвечающую современным требованиям комфорта.

Преимущества и недостатки мансардной крыши

Обустройство чердачного пространства под жилое помещение — сложный процесс, требующий знания всех особенностей дома. Для этого стоит узнать преимущества и недостатки мансарды, характеризующие эту конструкцию.

Мансарда характеризуется комплексом черт, которые стоит учитывать при строительстве

Основное преимущество обустройства чердачного помещения заключается в максимальной рациональности использования пространства под крышей. Мансарда также обладает и следующими преимуществами:

• эстетичность внешнего вида дома снаружи;
• возможность создания оригинального интерьера внутри мансарды;
• уменьшение теплопотерь через крышу;
• возможность обустройства дополнительной функциональной комнаты.

Даже маленькая мансарда может использоваться рационально

Недостатки мансарды выражены в сложности обустройства помещения. Для создания на чердаке оптимальных условий для проживания необходимы тепло— и гидроизоляционные материалы высшего качества и степени безопасности. Особенно важно правильно спроектировать кровлю, установить специальные окна и обеспечить качественную вентиляцию подкровельного пространства.

Варианты мансард

С момента внедрения в архитектуру мансард появилось множество вариантов таких конструкций. Все они отличаются внешним видом, технологией сооружения, особенностями эксплуатации, но всегда позволяет рационально использовать площадь чердака.

Разные виды мансард позволяют создавать разнообразные интерьеры

Многощипцовая кровля — один из самых сложных вариантов конструкций кровли. Снаружи крыша представляет собой комплекс угловых выступов, а внутри потолок имеет сложную форму.

Множество выступов делают конструкцию оригинальной

Многощипцовая кровля обладает как преимуществами, так и недостатками. Плюсы такой конструкции выражены в следующем:

• необычный внешний вид кровли;
• быстрый сход осадков;
• надёжность стропильной системы;
• устойчивость при существенных нагрузках.

Недостатки мансардной крыши выражены в сложности проектирования и обязательном тщательном расчёте параметров сооружения. Поэтому перед строительством создают профессиональный проект, учитывая все особенности конструкции. В противном случае кровля может быть ненадёжной или неровной, что отрицательно отразится на эксплуатационных характеристиках здания.

Многощипцовая кровля может быть довольно простой, но надёжной

Мансарду можно сделать под асимметричной крышей. Такая конструкция отличается тем, что имеет стороны с разными параметрами. Крыша асимметричного типа представляет собой треугольник, преломление которого происходит не на верхне углу, а у основания. В результате этого образуются разные углы и стороны, площадь одного ската больше, чем площадь другого.

Ассиметричная крыша отличается интересным внешним видом

Основное преимущество асимметричной кровли заключается в том, что окна будут вертикальными, а не наклонными. Это позволяет предотвратить попадание влаги внутрь помещения. Мансарда под такой крышей более просторна и обеспечивает комфортное проживание. При сооружении асимметричной крыши важно правильно провести расчёт нагрузки на каждую сторону, ведь от этого зависят надёжность крыши и уют внутри мансарды.

Расчет нагрузки на кровлю проводится профессиональными специалистами

Для жилого дома, имеющего периметр с равными сторонами, подойдёт шатровая кровля. Конструкция предполагает наличие скатов с одинаковыми параметрами и поэтому форма здания должна быть квадратной. Шатровая крыша может быть куполообразной, конической или пирамидальной. Последний вариант является более практичным и часто украшает жилые дома.

Шатровая кровля имеет довольно простую конструкцию

Вальмовая крыша обеспечивает просторное чердачное помещение. Конструкция имеет 4 ската, 2 из которых часто обладают большими размерами, чем 2 поверхности, расположенные с торца здания. Вальмовая кровля позволяет получить просторное помещение мансарды, площадь которой больше, чем при наличии односкатной кровли.

Мансарда под вальмовой крышей отличается большой площадью

Кровля с кукушкой представляет собой крышу, имеющую небольшой треугольный или другой формы выступ, в котором часто располагается мансардное окно. По форме такие сооружения могут быть вальмовыми, арочными, одно— или двускатными. Выступ имеет собственную стропильную систему, сопряжённую с главной. Кровля с кукушкой позволяет получить мансарду большей площади, чем простая скатная крыша. На поверхности может присутствовать несколько кукушек.

Крыша с кукушкой позволяет получить просторную мансарду

Односкатные кровли

Для создания простой и большой мансарды часто сооружают односкатные кровли. В чердачном помещении присутствует одна полноценная стена, а другая представляет собой наклонную поверхность. Окна при этом часто располагаются наклонно, но возможен монтаж кукушки или размещение окон на основной стене мансарды.

Односкатная крыша удобна в монтаже, но требуется точный расчет параметров

Наиболее удобным является угол наклона в 40°, что позволяет сделать на чердаке мансарду. При монтаже скат располагают с подветренной стороны. Наличие одного угла кровли способствует увеличению полезной площади мансарды, над которой можно расположить маленькое чердачное пространство для хранения вещей.

Двускатная крыша с мансардой

Крыша, имеющая два ската, позволяет создать мансарду с равномерным подъёмом потолка. С двух сторон крыша расположена под одинаковым углом к стенам. В местах примыкания потолка к стенам образуется площадь, функциональность которой минимальна. Для создания просторного чердачного помещения достаточно сделать крышу с углом в 45°, что оптимально для домов, ширина которых не более 6 м.

Мансарду можно строить сразу при сооружении стен

Обустройство мансарды под двускатной крышей является популярным и эффективным вариантом рационального использования чердачного пространства. Часто мансарда оснащена балконом, расположенным на торце здания. При проектировании требуется расчёт всех параметров и определение расположения окон.

Кровля ломаной формы

Одной из разновидностей двускатной кровли является ломаная форма. Такая конструкция имеет два ската, но каждый из них сооружён так, что состоит из двух частей. Эта особенность позволяет уменьшить угол наклона кровли и увеличить высоту стен мансарды. В результате этого чердачное помещение становится более функциональным и используется гораздо более рационально.

Ломаная форма позволяет сделать просторную мансарду

Ломаная форма требует правильного сооружения стропильной системы кровли. Нагрузка на крышу при этом невысока, так как наличие двойных скатов способствует быстрому отведению осадков.

Четырёхскатные крыши с мансардой

Особенность мансарды, обустроенной под четырехскатной кровлей, заключается в том, что все 4 стены имеют небольшую высоту. Потолок наклонно возвышается со всех 4 сторон и поэтому полезная площадь мансарды под такой крышей довольно небольшая. Простая четырехскатная кровля практична в эксплуатации, так как осадки быстро сходят по крыше вниз.

Четырехскатная крыша удобна и практична

Конструкции четырехскатной крыши могут быть и более сложными. Например, многоуровневые варианты, включающие в себя несколько наклонных поверхностей, расположенных на разных уровнях.

Варианты крыши мансарды

Конструкции кровель, которые позволяют сделать мансарду в чердачном пространстве, разнообразны. При проектировании особенное внимание стоит уделить и кровельному материалу, который подбирают в зависимости от климатических условий, особенностей конструкции, личных предпочтений и дизайна зданий.

Металлочерепица

Стальная или алюминиевая металлочерепица востребованы в качестве покрытия кровли с мансардой. Материалы могут быть любого цвета, но при выборе стоит обратить внимание на следующие особенности:

• геометрия и глубина стельки;
• тип цветного покрытия;
• толщина материала;
• технические характеристики.

Металлочерепица может быть разных цветов, но важным фактором выбора являются характеристики материала

Металлочерепица отличается надёжностью и обеспечивает комфорт в чердачном помещении. Для обустройства под кровлей мансарды стоит выбирать прочные, долговечные структуры, устойчивые к климатическим воздействиям.

Мансарда с крышей из стекла

Стекло редко используется для создания кровли и особенно не подходит для суровых климатических условий. В очень теплом климате реально сделать мансарду со стеклянной крышей, применяя особо прочные материалы и разработав точный проект конструкции.

Стеклянная крыша подходит для мягкого климата и требует тщательного ухода

При проектировании мансарды с прозрачной крышей важно провести тщательный расчёт нагрузки на кровлю, определить параметры стен, угол наклона. Для создания кровли используют прочные материалы, устойчивые к перепадам температур и механическим воздействиям.

СИП-панели для крыши

Специальные строительные щиты из древесной прессованной стружки и пенополистирола могут использоваться для создания крыши мансарды. Этот материал обладает следующими особенностями:

• высокий теплоизоляционный эффект;
• доступность и невысокая стоимость;
• огнеупорность и не токсичность;
• простой монтаж;
• минимальная нагрузка на несущие конструкции.

При использовании СИП-панелей для кровли важно обеспечить хорошую гидроизоляцию сооружения для защиты материала от влаги.

СИП-панели практичны в эксплуатации и обеспечивают звукоизоляцию

Профнастил для кровли мансарды

Для обустройства крыши с мансардой можно использовать любые кровельные материалы, обеспечивающие надёжную защиту несущих элементов конструкции. Профнастил является одним из востребованных и доступных вариантов. Металлические листы с полимерным покрытием могут быть любого цвета, а при выборе важно обратить внимание на то, что материал должен быть предназначен для кровли.

Крышу с мансардой довольно просто покрыть профнастилом

Как сделать мансардную крышу

Строительство крыши с мансардой предполагает определение варианта конструкции. Только после этого начинается этап проектирования, при котором подбирают материалы, параметры, архитектурные особенности сооружения. Основными являются следующие этапы строительства:

1. Создание каркаса кровли, стропильной системы. Для этого используют деревянный брус.

   Стропила являются основой для дальнейшей работы

2. Установка стен и утепление мансарды. На этом этапе укладывают гидроизоляционный слой, который дополняют утеплителем и пароизоляцией.

   Кровельный пирог для дома с мансардой состоит из таких же слоев, что и для простой теплой кровли

3. Отделочные работы включают в себя обустройство пола, потолка и стен. Снаружи кровлю покрывают металлочерепицей или другим выбранным материалом.

   Кровельные материалы укладывают на обрешётку

4. Финишная отделка внутри проводится по окончании всех работ, связанных с обустройством, утеплением помещения.

   При обустройстве мансарды важно учитывать климатические условия

Отдельным этапом работ является создание и установка мансардных окон. Пластиковые современные конструкции — распространённый и практичный вариант. Изготовление небольших или сложной формы окон проводится под заказ. Монтируют конструкции в специальный проём, который следует предусмотреть при монтаже стропильной системы крыши. Окна могут быть расположены на торцах кровли, кукушке или наклонно на крыше.

Фотогалерея: варианты интерьеров для мансард

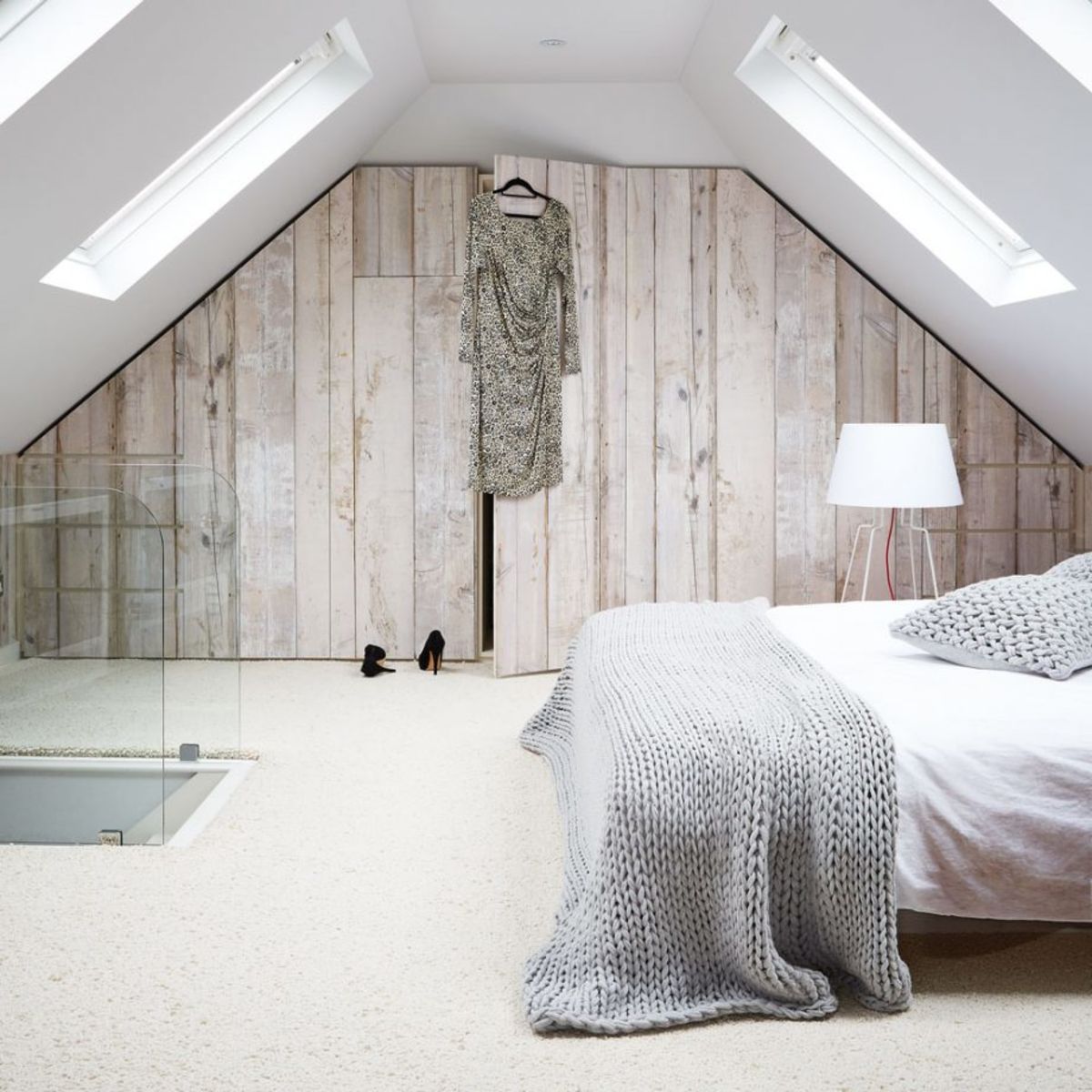

В просторной мансарде легко создать уютную обстановку с минимальным количеством мебели

Большие окна обеспечивают хорошую освещенность

Уютный рабочий кабинет легко обустроить на мансарде

В небольшом пространстве нужно правильно разграничить зоны

Окна для мансарды могут быть довольно большими и высокими

Небольшое пространство требует минимального количества мебели

Видео: особенности отделки мансарды

Пространство мансарды может выполнять любую функцию, но всегда важно ещё на этапе строительства и проектирования дома определить тип конструкции, параметры и материалы для сооружения мансарды.

Руководство по правильной теплоизоляции чердаков и крыш

Эксплуатация чердаков и крыш охватывает большую предметную область, поэтому это первая из двух статей, посвященных этой теме. В этой первой статье мы собираем всех на одной странице, объясняя науку и варианты, доступные для строителей и ремонтников. Во второй части мы рассмотрим еще более острые вопросы, связанные с развитием строительных норм и правил, реальными характеристиками крыш и некоторыми захватывающими новыми исследованиями характеристик крыш жилых домов.

Необработанные чердаки с вентиляцией обычно прекрасно работают в качестве встроенных буферов влаги. Под словом «буфер» мы подразумеваем пространство, которое позволяет внутренней влаге уноситься воздушными потоками или конденсироваться на нижней стороне обшивки крыши, где она безвредно испаряется («высыхает») или поглощается обшивкой и каркасом. прежде чем он в конечном итоге рассеется (опять же, «высыхает»). Незавершенный чердак позволяет легко осмотреть вашу крышу изнутри.

Но так заманчиво вернуть это чердачное помещение; вы можете использовать его для механики, для хранения или даже как место для изгнания подростков. Обычно мы настраиваем стены без такого буферного пространства. Так почему же мы сталкиваемся с проблемами влажности крыши гораздо чаще, чем с проблемами влажности стен? Чтобы ответить на этот первый вопрос, нам нужно проработать довольно длинный список вопросов о чердаках и крышах.

Какие есть варианты?

Большое разнообразие конфигураций чердаков и крыш является одним из признаков, по которым крыши заметно отличаются от стен. Я пронумеровал их здесь в порядке предпочтения с точки зрения контроля влажности. Как любит говорить Стивен Бачек: «Выдыхайте до тех пор, пока не сможете».

фото: Питер Йост 1 . Вентилируемый чердак с торцевыми форточками – самый щадящий тип крыши. На этом фото (выше ) показана часть остроконечного двускатного дома автора с вентиляционным отверстием на каждом фронтоне. Обратите также внимание на доски обшивки крыши с зазорами, которые поддерживают шиферную крышу. Существует довольно небольшой потенциал сушки для всего пространства и сборки.

1. Вентилируемый чердак. Наиболее влагозащищенным мансардным узлом является вентилируемый чердак. Правильно построенный вентилируемый чердак требует непрерывных слоев контроля воздуха и тепла на потолке верхнего этажа с вентиляцией от софита к коньку или от фронтона к фронтону.

С точки зрения движущей силы, вы получаете большое преимущество с вентиляционными отверстиями между потолком и коньком или вентиляционными отверстиями по высоте (поддерживается эффектом дымохода).

Фото: J&R Products 2 . Вентилируемая полость. Показан недорогой вариант выше — вентилировать соборизованное пространство — использовать непрерывные вентиляционные лотки.

2. Вентилируемая скатная крыша с полостью . Если вы не можете отказаться от чердачного пространства для управления влажностью, то наименее затратный способ вентиляции и защиты обшивки крыши — это вентиляция в пространстве каркаса крыши, но это занимает ценное пространство внутри полости, которую в противном случае можно было бы заполнить.

с изоляцией.

Для этой конфигурации требуются непрерывные слои воздухо- и терморегуляции на линии крыши с вентиляцией от потолка до конька в полостях каркаса крыши.

3. Утепленная скатная крыша с верхней вентиляцией . Если вы не можете отказаться от чердачного помещения или полости каркаса для вентиляции, вы можете добавить вентиляцию поверх обшивки крыши, но это сопряжено со значительными дополнительными затратами.

фото: Питер Йост 4 . Невентилируемая крыша в сборе. На фото над показана SIP-кровля над кухонной пристройкой дома автора. Утепленные кровельные панели не имеют вентиляции, а фальцевая металлическая кровля будет крепиться непосредственно к панелям.

Для этой конфигурации требуются непрерывные слои воздухо- и терморегуляции на линии крыши с вентиляцией от потолка до конька на верхней стороне структурной обшивки крыши.

4. Невентилируемая утепленная крыша

. Если вы сделаете свою крышу настолько сложной геометрической формы, что не сможете обеспечить вентиляцию от софита к коньку, или сделаете крышу с достаточно низким уклоном, чтобы не было движущей силы от софита к коньку, вы будете вынуждены сдаться. на вентиляцию и оставайся без вентиляции, в крайнем случае. Невентилируемая изолированная крыша по-прежнему должна иметь непрерывные слои воздухо- и теплоизоляции на линии крыши без вентиляции (для любого уклона крыши или уклона).

Примечание : Наша промышленность, особенно в холодных регионах, любит называть невентилируемые крыши «горячими», а вентилируемые крыши «холодными». Логика заключается в том, что вентилируемые крыши пропускают холодный сухой воздух по вентиляционным желобам, а невентилируемые крыши нагреваются без вентилируемого воздуха. Очевидно, что терминология противоречит климату, погоде, времени суток и направлению ската крыши. (Просто вентиляция здесь…)

Контроль «слоев». Каждая цветная линия на приведенном выше рисунке показывает непрерывные слои воды, воздуха и терморегуляции, а волнистые стрелки указывают направленное высыхание профиля пара. Эта архитектурная деталь основана на дизайне Стивена Бачека. В этой конструкции гипсокартон служит воздушным барьером для большей части потолка. По краям он переходит в плиты, которые устанавливаются в плоскости с потолочной обвязкой. Эти пластины обеспечивают поверхность для широкой наклейки, которая накладывается на верхние пластины стен и приклеивается к обшивке Zip System — воздушному барьеру для стен. Чтобы узнать больше об этой технике герметизации, см. статью Стива Бачека и Джейка Брутона «Энергоизоляция, которая работает», 18 апреля.

Почему уровни непрерывного управления?

В каждом описании типичных вариантов крыши, которые я перечислил выше, я использовал термины «непрерывный» и «управляющие слои». Цель состоит в том, чтобы создать непрерывную линию защиты от проникновения воды, тепловых потерь, утечек воздуха и проникновения паров — с упором на непрерывную или «непрерывную».

К основным «уровням контроля» относятся (в порядке приоритета):

1. Непрерывный слой контроля объемной воды . Обшивка крыши или подстилающий слой должны быть должным образом защищены от атмосферных воздействий и соединены с гидроизоляцией на всех проходах.

2. Слой непрерывного контроля воздуха . Воздухонепроницаемая изоляция или листовой материал должны быть надлежащим образом герметизированы или соединены со всеми герметизирующими элементами в местах проходов и соединений с воздухорегулирующим слоем наружной стены.

3 . Специализированный потенциал направленной сушки (профиль пара)

. Все слои кровельного узла выбираются на основе паропроницаемости таким образом, чтобы высыхание в одном или обоих направлениях было возможно, поощрялось и достигалось.

4. Непрерывный терморегулирующий слой . Непрерывная изоляция устраняет или значительно уменьшает тепловые мосты. (Тепловые мосты в сборках крыш включают сквозные элементы конструкции, такие как стропила, которые проходят от внутренней плоскости потолка к плоскости внешней обшивки. Но они также включают стропила деревянного каркаса, которые проходят изнутри здания наружу для карнизных выступов.)

Проблемы на самом деле возникают, когда мы не соблюдаем их приоритеты.

Массовая утечка воды чревата серьезными проблемами, независимо от того, насколько герметична крыша в сборе, насколько хорошо она спроектирована для просушки или насколько непрерывной является изоляция.

Конденсат, вызванный утечкой воздуха в узле крыши, не может быть устранен сушкой путем диффузии или, во многих случаях, даже вентиляцией крыши. А устранение тепловых мостов должно включать в себя тепловые байпасы с утечкой воздуха. По сути, вы не можете выйти из проблемы утечки воздуха, особенно для крыш, выходящих на север, которые получают гораздо меньше солнечной энергии, чем три других основных направления (например, см. Фотографии ниже).

Потенциал высыхания более важен для проектирования, чем терморегулирующий слой, потому что тепловой мост, не связанный с утечкой воздуха, может не вызывать конденсацию, или, если это так, его можно контролировать или исправить изнутри. Сборка, у которой отсутствует способность к сушке, не может быть «переработана»; узел, скорее всего, останется влажным, если он намокнет.

Плохое управление подачей воздуха. На каждой из трех фотографий над показаны вентиляционные каналы, которые должны направлять холодный, сухой наружный воздух от потолка к коньку, но из-за отсутствия сплошного слоя управления воздухом в плоскости потолка вентиляционные отверстия направляют негерметичные теплый, влажный воздух против холодной нижней стороны обшивки крыши.

Сколькими способами крыша может высохнуть после намокания?

1. Водоотвод — это то, как мы отводим воду — нашу самую большую угрозу — с крыши. Облегчение дренажа является немедленным и полным; это лучшее! Как только вода пропитает сборку, мы не можем слить ее, чтобы высушить, по крайней мере, не в качестве стратегии повышения производительности (хотя мы можем слить затопленную полость здания в качестве экстренной меры).

2. Конвективная сушка – это то, что происходит, когда сухой (или более сухой) воздух проходит мимо влажных материалов в строительной конструкции. Крыши с потоком воздуха от софита к коньку часто называют вентилируемыми (а не просто вентилируемыми), потому что существует фактический поток воздуха (а не просто диффузионное движение воздуха). Активное движение воздуха за счет конвекции во много раз мощнее как осушающая сила, чем диффузия. Конвективная сушка с помощью вентиляции является мощной и быстрой, но ее скорость и эффективность зависят от того, сколько энергии приводит в действие воздушный поток.

3. Диффузионная сушка . Если сборка намокнет, наша последняя линия защиты — положиться на диффузионную сушку. Если строительные материалы намокают, они могут медленно высыхать, выделяя свою влажность в виде пара. Здесь у нас есть два пути:

• Пар, проходящий через материалы, допускающие сушку, наружу, где мир в целом забирает эту влагу без предупреждения
• Пары, проникающие через материалы, допускающие высыхание, во внутренние помещения, где системы кондиционирования воздуха работают как основной способ управления влажностью.

Ученые-строители называют проектирование и выбор материалов для сушки «составлением профиля пара» (см. «Проведение профиля пара» ниже). Диффузионная сушка происходит медленно и может быть недостаточно быстрой, чтобы предотвратить превращение проблемы с влажностью в плесень, грибок или даже проблему гниения. Переход от проблемы влажности к проблеме плесени часто определяется тем, насколько влажной становится сборка и как долго она остается влажной.

Итог . Сосредоточьтесь на непрерывности ваших объемных слоев воды и контроля воздуха, чтобы вам не приходилось полагаться на последнее средство: направленную сушку путем диффузии.

Как насчет пологих или компактных плоских крыш?

На плоских крышах с малым уклоном или в компактных плоских крышах пассивная вентиляция невозможна, поскольку отсутствует конфигурация софита и конька, обеспечивающая перепад давления, поддерживающий поток воздуха. Уильям Роуз в своей книге « Влажность в зданиях » (глава 7 «Чердаки», стр.

189, Wiley, 2005 г.) недвусмыслен в этом отношении: не должны быть построены как узлы с вентилируемой полостью, поскольку фактические трудности с получением потока через горизонтальную полость естественным путем весьма значительны».



Эффективна ли принудительная вентиляция?

Чердачные вентиляторы с электроприводом часто создают больше проблем с влажностью, чем решают, особенно с воздухопроницаемой изоляцией полости крыши или с отсутствием непрерывного слоя контроля воздуха на потолке верхнего этажа или в сборке каркаса крыши.

Имеет ли значение тип покрытия крыши?

Ещё бы. Некоторые кровельные покрытия изготавливаются и устанавливаются таким образом, что движение воздуха или пара практически отсутствует, что способствует высыханию. Кровельные мембраны, безусловно, не пропускают через себя воздух, и многие из них имеют очень низкую паропроницаемость (замедлитель схватывания класса 1). Вы могли бы подумать, что укладка битумной черепицы внахлест позволит хотя бы немного высохнуть за счет движения воздуха или пара, но это не так. Битумная кровельная черепица представляет собой пароизолятор класса 1. Металлические кровли со стоячим фальцем изготавливаются из паронепроницаемого металла класса 1, и когда они устанавливаются в непосредственном контакте с кровельным узлом внизу, движение воздуха или пара практически отсутствует.

Кровельные покрытия, изготовленные или установленные для обеспечения движения воздуха и пара, включают бочкообразную черепицу, шифер, гофрированную металлическую кровлю, а также деревянную черепицу и черепицу. Хотя в этих материалах и установках нет специального канала от софита к коньку, через установку может проходить достаточно воздуха, а сами материалы обладают достаточной паропроницаемостью, чтобы обеспечить различные уровни сушильного потенциала снаружи.

Проведение паропроницаемого профиля

Паропрофильный профиль — это качественный метод определения потенциала высыхания строительной конструкции на основе паропроницаемости каждого слоя сборки. Всего четыре шага:

иллюстрации: Тим Хили / Стив Бачек Какой твой ответ? Основываясь на ваших показаниях профиля пара для каждой секции крыши, показанной над , насколько хорошо они будут сохнуть? В каком направлении будет течь пар? Во второй части этой статьи мы вернемся к двум профилям пара, показанным на этих двух иллюстрациях и , и рассмотрим, насколько хорошо будет сохнуть каждая крыша в заданном направлении.

1. Определить паропроницаемость каждого компонента или слоя сборки. Вы можете определить паропроницаемость, используя Таблицу свойств строительных материалов Building Science Corporation или получив информацию от отдельных производителей продукции и стандартизированные результаты испытаний для ASTM E96.

2. Присвоить класс каждому слою на основе этой информации»
а. > 10 перманентная проницаемость – паропроницаемость: практически нет ограничений на высыхание сушка
с. 0,1 – 1,0 проницаемость – замедлитель схватывания класса II: значительная устойчивость к высыханию, но все же некоторая способность к высыханию
d. < 0,1 проницаемость – замедлитель схватывания класса I: практически не высыхает

3. Оценить степень и направление преобладающего парообразования. Это означает учет пара, связанного с климатом, и уровней влажности, связанных с типом здания и количеством людей. Дом для пары пенсионеров, живущих на Гавайях в каменном доме площадью 5000 квадратных футов, испытывает очень мало пара или давления, в то время как многоквартирный дом с деревянным каркасом площадью 1200 квадратных футов с шестью жильцами в Оттаве, Канада, испытывает экстремальный паровой поток или давление.
4. Определите компонент(ы) с наименьшей паропроницаемостью и определите, ограничивает ли этот компонент или эти компоненты высыхание чувствительных к влаге компонентов. Обеспокоенность должна или будет высокой, если ограничивающим компонентом является замедлитель схватывания класса I, и по-прежнему вызывает некоторую озабоченность, если ограничивающим компонентом является замедлитель схватывания класса II.

Существует множество переменных, которые увеличивают или уменьшают необходимость сушки сборок. Цель состоит в том, чтобы определить потенциал направленной сушки на основе профиля пара. Однако ограниченный потенциал высыхания не приводит к поломке сборки, если она намокнет. Многое зависит от того, сколько влаги видит сборка, сколько солнца она видит и насколько устойчивы ваши водо- и воздухонепроницаемые слои.

Еще не все

На данный момент мы заложили основу для понимания фундаментальной строительной науки, определяющей, как намокает крыша. Из этих вопросов и ответов становится ясно, что крыши — это не просто стены, повернутые вбок. Варианты вентиляции, конфигурации, материалы и даже действующие силы заметно отличаются от стен, что делает крыши более сложными узлами, чтобы сохранить их сухими. Становится еще интереснее, когда мы начинаем рассматривать все различные способы изоляции сборки, чем мы займемся во второй части. Также в следующей части мы углубимся в требования к коду, которые решают проблемы, которые мы изложили здесь, и посмотрите на некоторые новые методы, которые могут помочь вам избежать проблем.

Компания по теплоизоляции чердаков | 1000 долларов с крыши сегодня!

Изоляция кровли важна, поскольку она помогает контролировать внутреннюю температуру чердака, тем самым уменьшая количество энергии, необходимой для поддержания прохлады в доме летом и тепла зимой.

В компании Hippo Roofing мы хотим, чтобы наши клиенты получали максимальную отдачу от замены новой крыши, и установка высококачественной изоляции обычно сочетается с нашими кровельными услугами, чтобы обеспечить вам полностью защищенный дом. Если вы ищете изоляционную компанию округа Бревард, которой вы можете доверить все свои потребности в кровле и изоляции, то вы попали в нужное место.

Компания Professional Attic Insulation

Самостоятельная установка изоляции может быть осуществима, но это не весело.

Являясь вашей профессиональной изоляционной компанией в округе Бревард, мы обеспечиваем простоту и доступность выбора типа изоляции, соответствующего потребностям вашего дома. Мы обсудим наши варианты замены и утепления кровли во время вашей бесплатной консультации. После того, как вы примете решение сотрудничать с нашими подрядчиками по утеплению чердака, вы можете рассчитывать на:

• Высококачественную изоляцию чердака
• Быстрая и беспроблемная профессиональная установка
• Конкурентоспособные цены и предварительные расценки
• Варианты финансирования для квалифицированных клиентов
• Вежливое обслуживание от ветерана бизнеса
• Гарантии производителя

Это еще не все.
