Мангал из металла своими руками

Вылазка на природу – это всегда масса удовольствия. Свежий воздух в комбинации с вкусной едой, приготовленной над живым огнем, и приятным общением – лучший способ отдохнуть от повседневной рутины. Мангал действительно является главным атрибутом загородного пикника.

Сегодня этот аксессуар комфорта купить не проблема, однако, любителей шашлыка от этого шага останавливает качество предлагаемого ассортиментного ряда. В основном все, выставленные на реализацию модели, выполнены из слишком тонкого материала и первый же «шашлычный сезон» становится для них фатальным.

Готовый мангал из металла

Хотите получить друга на десятилетия – попробуйте пойти другим путем и сделать мангал из металла своими руками. Это отличный способ обзавестись более солидным, а порой даже эксклюзивным вариантом жаровни, которую можно будет, к тому же, полностью адаптировать под свои нужды. «Самоделка» может выглядеть стандартно или стать изюминкой декора дачного участка, а это уже повод познакомиться с видами и процессом производства металлических конструкций для жарки шашлыков поближе.

к оглавлению ↑

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

Стационарный мангал из металла с навесом

2. Переносным.

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

  • на традиционные мангалы;

Классический стационарный мангал из металла

  • конструкции арт-деко.

Мангал из металла в стиле арт-деко

Переносные могут быть:

Переносной складной мангал

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

  • на толстостенные;

Толстостенный мангал

  • тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

Мангал из тонкого металла

к оглавлению ↑

«На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле»

Преимущества металлических жаровен очевидны.

1. Они мобильны. Неважно разбирается ли мангал или нет, его можно убирать на зимний период в сарай. Такая забота о конструкции поможет продлить срок ее эксплуатации.

Мангал из металла можно убрать на зимний период

2. Пожаробезопасны. Это гарантировано материалом, использованным на изготовление и самой формой жаровни.

3. Относительно дешевы. Разница в затратах на материалы и работы при установке каменного камина и металлического, весьма существенна.

Мангал из металла легко устанавливается в нужно место

4. Быстро монтируются. На возведение стационарного каменного мангала, с учетом технологически предусмотренных перерывов на застывание фундамента и схватывание раствора, потребуется, как минимум, недели три. На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле.

Мангал из металла на подготовленной площадке

Ценители капитально обустроенных конструкций считают металлические жаровни, мягко говоря, малоэстетичными и невзрачными, но это смотря кто возьмется за работу. Порой из рук наших «Кулибиных» выходят настоящие шедевры. Несколько интересных идей из серии «очумелые ручки», мы опишем ниже, а сейчас разберемся с последовательностью хода процесса работы над обычным, привычным мангалом.

к оглавлению ↑

Как собрать мангал своими руками

Те, кто не понаслышке знаком с металлом, в советах и руководствах нуждаться не будут. Профессионалы соберут конструкцию с закрытыми глазами. А вот новичкам на этом поприще придется несладко. Для того чтобы первый опыт был позитивным, надо подойти к процессу творения основательно и неспешно. Не стоит начинать с заумных моделей. Пусть ваш «первенец» будет до смешного прост в декоративном аспекте, но зато, отлично функционирующим. Впоследствии, нажив опыт и усовершенствовав мастерство, можно будет попытаться создать нечто неординарное для жарки шашлыков, но пока ваша цель – «ящик на ножках». К ней и пойдем.

Такой мангал из металла не сложно сделать своими руками

Конструкционные элементы

Для создания мобильного мангала нужно:

1. 4 ножки.

2. 4 прямоугольной формы перфорированные стенки.

3. Днище.

Необходимые детали для мангала из металла

С чем и чем работать

Для того чтобы получить искомые детали и собрать их в функциональную конструкцию, понадобятся:

  1. стальной лист;
  2. металлический уголок или арматура с гайками и болтами;
  3. сварочный аппарат с запасными электродами;
  4. ножовка по металлу;
  5. болгарка и отрезные круги к ней;
  6. дрель.

Для изготовления мангала своими руками необходим сварочный аппарат

Следующим шагом станет создание рабочего проекта. Звучит в нашем случае громко, но наличие чертежа мангала из металла ускорит и облегчит первую сборку своими руками.

Чертим проект

Чертеж стопроцентно удастся и будет более легок к прочтению, если сделать его на листочке, расчерченном клеткой. Обязательно отметьте высоту ножек и параметры самого жарочного ящика. Просчитайте расстояние между направляющими фасками для укладывания шампуров и перфорационными отверстиями.

Средний мангал рассчитан на приготовление 8 порций шашлыка. Оптимальное расстояние между вентиляционными отверстиями 7 – 10 сантиметров.

Располагать их правильно в промежутке от 5 до 10 сантиметров от днища жаровни. Длина ножек произвольна.

Проект мангала из металла

Расчет габаритов

Среднюю компанию удовлетворит конструкция на десять шампуров. Шашлык хорош горячим, поэтому следующую порцию вполне можно пожарить пока гости заняты поеданием первой. Чтобы мясо удалось, шампура должны быть правильно уложены над углями. Их нельзя прижимать друг к другу, но и слишком раздвигать в стороны тоже неправильно. Жар не должен тратиться попусту. Это является основными критериями выбора длины жарочной коробки.

На шампур стандартной длины нанизывается 6 – 8 порционных кусочков мяса. Если вы не хотите уменьшать порцию, то делайте ширину короба по длине первых. Увеличивать ширину нет смысла. Изделие приобретет излишнюю громоздкость.

Глубина изготавливаемого своими руками мангала из металла должна быть приближена к проверенным практикой показателям. Мясо, расположенное слишком близко к углям – засушится, чересчур удаленное – не прожарится. Оптимальный уровень расположения шампуров над огнем 30 – 35 см.

Проект мангала на 11 шампуров

Последний параметр мангала – его общая высота. Его выводят под рост «главного повара». Пригласите его на свою «стройплощадку», дайте в руки шампур и попросите сымитировать поворачивание последнего, не наклоняясь и не сгибая спину. Замеряйте расстояние от земли до руки. Вы получили оптимальную высоту своего изделия. Если провести эксперимент невозможно ориентируйтесь на стандартные показатели, которые варьируют от 80 до 120 см.

Схема мангала из металла высотой 50 см.

Собираем жарочный ящик

Насколько хорош будет ваш мангал, напрямую зависит от качества металла и правильности подбора габаритов. Эти два показателя непосредственно повлияют на время приготовления шашлыка и его вкусовые качества. Работа повара может пойти насмарку, если мясо будет готовиться на плохом оборудовании.

Жаровню переносного мангала надо собирать из 2-3 мм металла, с которым работать не так сложно, как с толстой сталью. Тоньше брать листы нецелесообразно, потому как ящик из них моментально прогорит.

Переносной мангал из металла толщиной 2-3 мм.

Выбранный металлический лист нужно «раскроить». Разметка проводится по угольнику. Его использование – залог отсутствия перекосов. Нам предстоит начертить 2 длинных и 2 торцевых боковушки, а также дно. Для вырезания элементов используем болгарку. Важно нарезать детали так, чтобы их края получились ровными.

Раскрой металла для мангала

Теперь настало время заняться перфорацией стенок мангала. Отверстия обеспечивают приток воздуха в жаровню, который нужен для хорошего горения углей. Сверлить их мы будем только по задней и передней стенке. Диаметр отверстий 10-15 мм, шаговое расстояние 5 см.

Перфорация на стенке мангала

Завершающим этапом создания жаровни будут сварочные работы. Их лучше выполнять с напарником, так как самому и удержать детали в правильном положении, и качественно их сварить может быть сложно.

Сварка стыков мангала

«Ставим на ножки»

На ножки можно использовать арматурные пруты, 30-ти мм трубки или уголок. Использование первых двух материалов позволит сделать мангал из металла своими руками разборным или складным. Для разборных моделей к ножкам приваривают болты. Работать придется ювелирно, чтобы не испортить резьбу.

Арматурные пруты для ножек мангала

По углам днища короба жаровни делаем отверстия. Их диаметр должен быть несколько больше, чем сечение болтов. Над отверстиями с внутренней стороны крепятся гайки. После того как металл остынет от сваривания пробуем поставить конструкцию «на ноги».

Уголки можно прификсировать к основанию жаровни стационарно или сделать подвижный крепеж, чтобы ножки, при необходимости, можно было сложить. В первом варианте используется сварка, во втором – болтовое крепление.

Болтовое крепление стенок для разборного мангала

Если ножки получаются длинными, то их нужно укрепить, попарно соединив перемычками. Последние тоже могут быть цельными или складными (важно для трансформирующихся моделей).

Собираем нестандартный мангал из металла своими руками

к оглавлению ↑

Модель из бочки

Если отойти от стереотипов и того, что мангал – это строго прямоугольная конструкция, то вы поймете, что такую вещь можно сотворить практически из любого подходящего металлического предмета, например, бочки, которая пылится в углу сарая.

Оригинальный мангал из бочки

Нельзя приспосабливать под мангал лишь те емкости, где хранились горюче-смазочные материалы. Если толщина металла у присмотренной бочки будет не слишком тонкой, то и конструкция будет иметь долгую жизнь. Бочка выполнит роль жаровни. Кроме нее понадобятся:

– дрель;

– металлический уголок;

– сварочный аппарат;

– болгарка.

Проект мангала из бочки

1. Сделав разметку, вырежем верхнюю часть бочки, сохранив целостность торцов. Не спешите выбрасывать «отход производства». Из снятого куска будет изготовлена крышка.

Разрезание верхней части бочки

2. Металлический уголок выполнит роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 идентичные части и приварить детали к торцевой части жаровни.

3. Замеряем длину бочки и готовим еще два уголка соответствующего размера. Это будет опорная подставка для шампуров. На уголках потребуется сделать надрезы с шаговым интервалом 4-6 см. Подготовленные детали привариваем к горизонтальным срезам боковин бочки с внутренней стороны.

Мангал из бочки на ножках с крышкой

4. Теперь займемся усовершенствованием мангала из такого металла, и это тоже сделаем своими руками. Крепить крышку к основанию будем петлями. На ее выгнутой стороне должны появиться две ручки. Так ею будет более комфортно пользоваться. Крышка станет и элементом декора, и функциональной деталью конструкции, защищая мангал и шашлык, готовящийся на нем, от дождя.

Ручка на крышке мангала из бочки

Разборная модель

Мангал можно сделать полностью разборным. В этом случае сварочным аппаратом работать не придется. Здесь нужно действовать по другой схеме.

Схема разборного мангала

Нарезка деталей производится с припуском на швы, то есть, плюс 3-4 см с каждой стороны.

Далее нужно сделать загибы по всем сторонам полученных составляющих по размеру припусков. Это необходимо для угловой стыковки и крепления дна.

Собирать конструкцию будем на болты. Отверстия под них готовим дрелью.

Складная модель

Работа над складным металлическим мангалом будет вестись по стандартной схеме: чертеж, нарезка сборка – только крепить детали потребуется на подвижные мебельные обвесы. Чтобы не допустить произвольного складывания стенок, к верхней их части привариваются специальные крючки.

Чертеж складного мангала

к оглавлению ↑

«Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка»

Скучный вид самодельной конструкции не грозит, ведь работая над мангалом из металла своими руками, вы вольны проявить фантазию и сделать его таким, каким вы его видите, а не таким, как предписывают стандарты и понятия. Бесспорно, украшать изделие лакокрасочными материалами – смысла нет. Жар просто уничтожит все ваши старания. А вот поиграть с формой жаровни, ножек, добавить оригинальных деталей мангалу – очень даже можно.

Оригинальный мангал из металла

Чем и как придать конструкции эксклюзивности? Способов есть немало. Сделайте к жаровне крышку и дополните ее вытяжной трубой. Смотреться будет интересно. К тому же мангал подобной сборки можно эксплуатировать в условиях закрытой беседки.

Мангал из металла с трубой

С помощью боковых подставок мангал можно превратить в мини-самолет. Также красиво и практично. На импровизированных «крыльях» можно выкладывать готовый шашлык или нанизывать на шампуры новые порции мяса. Не обязательно делать подставки стационарными. Съемные элементы будут тоже хороши.

Мангал-самолет из металла своими руками

Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка. Заурядная железка станет произведением дизайнерского искусства. Может модным такой подход и не будет, потому что сегодня в фаворе цельнокованые вещи, но красивым, винтажным, элегантным – останется в веках. Ковка может преображаться, но никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет свою актуальность

Как вариант дизайна, у мангала может рассматриваться и «неправильная» форма. Стальные листы поддаются сгибанию, так что остается лишь придумать каким образом их гнуть. Сделайте жаровню овальной, квадратной, круглой, зигзагообразной. Любой вариант будет хорош.

Необычный овальный мангал из металла

Народные умельцы могут преобразовать жарочный ящик с дырочками во что угодно. Покопавшись в воспоминаниях детства не сложно вспомнить свои любимые книги или сокровенные желания. Мечтали стать пиратом и отыскать сокровища? Осуществите мечту сейчас, создав мангал-сундук. Вместо ножек у него могут появиться перекрещенные корсарские мечи. С закрытой крышкой жаровня может служить мини-коптильней, вот только снабдите ее для этого хотя бы маленькой вытяжной трубой.

Мангал – сундук из металла

Нашли на чердачных просторах «бабушкино наследство» в виде древней швейной машинки, с уже забытым нами, ножным приводом? Не торопитесь отдавать ее в металлолом, ведь ее станина выполнена из чугуна, а значит, может стать великолепной опорной площадкой для жаровни мангала из металла, конструируемого своими руками.

Мангал на основании от швейной машинки

Не дает покоя пытливым умам и идущий от мангала дым. «Почему бы не превратить обычный мангал в паровоз?» – думают они, и усаживаются за проект.

Главной частью такой конструкции может стать ненужный газовый баллон. Сделав площадку машиниста, приварив к баллону колеса и установив на нем трубу – вы реально удивите домочадцев. Трубу желательно делать не бутафорскую, а настоящую, чтобы она служила каналом выхода дыма. В получившемся очаге можно будет не только нажарить шашлычка, но и просто запечь или даже закоптить мясо, а также приготовить еще много «дачных» деликатесов.

Мангал с крышкой из газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старого автомобиля. Дружащий с болгаркой, сваркой и головой автолюбитель сделает это за пару часов. В опустошенный от внутренностей моторный отсек устанавливается жарочный короб с решеткой и все, можно начинать эксплуатацию. Кое-кто сделал такой мангал передвижным, поставив его два колеса и снабдив подвеской и рессорами. Получился великолепный прицеп. Такой мангал из металла, сделанный своими руками, можно брать с собой повсюду, как полевую кухню.

Мангал из передней части автомобиля

Пойдут в ход и автомобильные диски. Они имеют все предпосылки стать прекрасной жаровней без особых усилий с вашей стороны. У них есть круглая форма, уже готовы вентиляционные отверстия, и стенки достаточно толсты, так что огонь прожжет их не скоро. Единственное, чего не хватает конструкции – это днище. Нужно подкорректировать и родные дисковые прорези, которые могут оказаться великоватыми для мелких угольков. Для удобства раскладки шампуров в колесный диск можно интегрировать стальной держатель или просто пользоваться для готовки жарочной решеткой.

Мангал из автомобильных дисков

к оглавлению ↑

Заключение

Как видите, собрать мангал из металла своими руками сможет любой, сложного в этом нет ничего. Навыки же – дело наживное. И пусть первый «блин» может получиться комом, но в последующем все выходящее из ваших рук будет вызывать настоящее восхищение, главное, не опускайте их!

к оглавлению ↑

Видео


Автор: Михаил Бонд

Рейтинг:
Загрузка...

Понравился пост? Поделись с друзьями!

Мангалы из металла своими руками: размеры, фото и советы

Автор aquatic На чтение 7 мин. Просмотров 7.3k. Обновлено

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится
Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

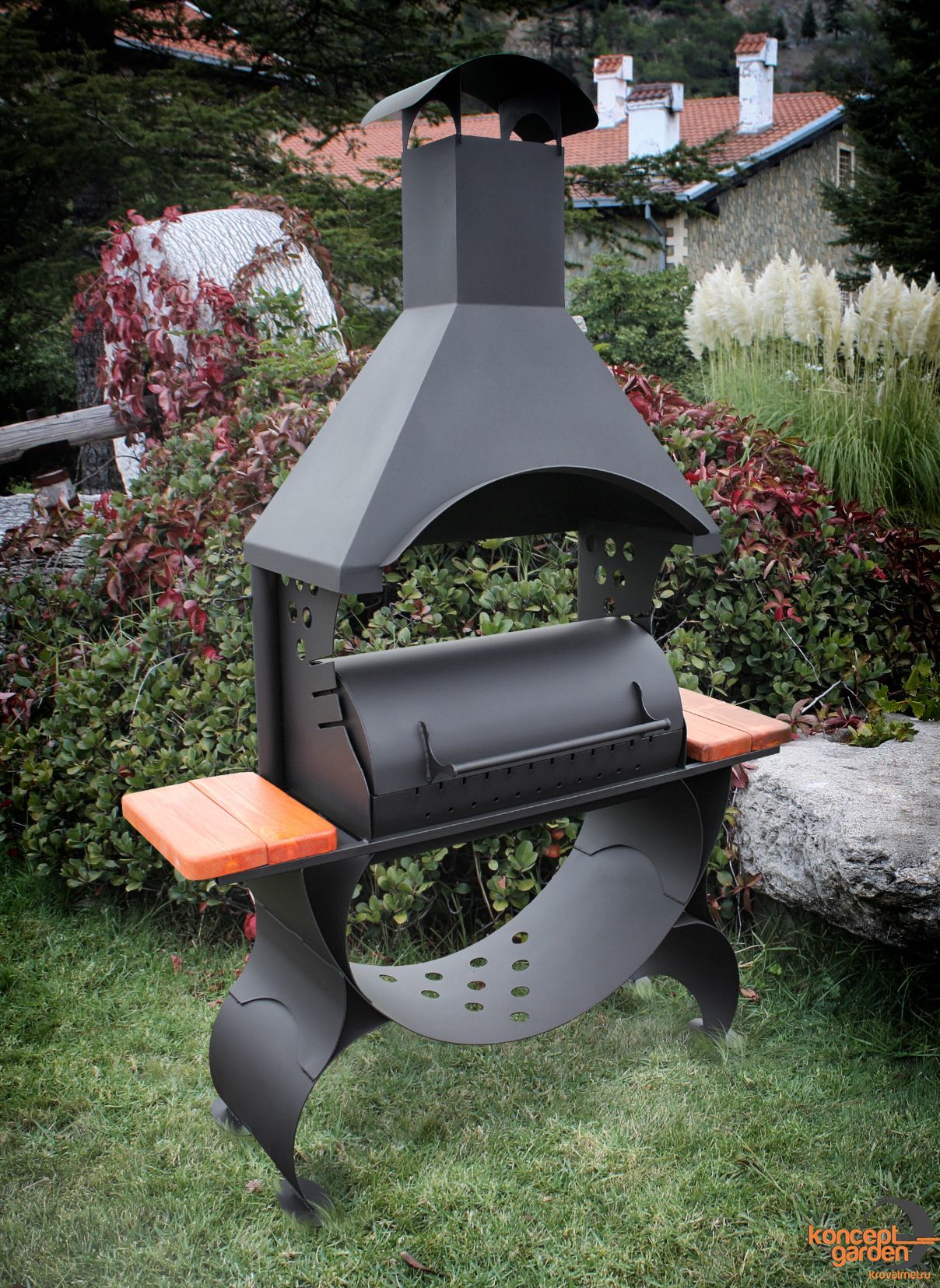

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов
Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха
Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.
  • Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкция
В этой модели ножки в рабочем положении фиксируются специальными уголками
В сложенном состоянии ширина мангала – примерно 40 мм
Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»
Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)

чертежи и фото, пошаговая инструкция

Какой же загородный участок или дача без металлического мангала. Он пользуется огромным спросом во время отдыха и приготовления горячих блюд. Конструкция кованных мангалов и барбекю позволяет быстро приготовить пищу на углях, отличающуюся изысканным вкусом. При этом строение простое, а с изготовлением справится и новичок.

Черный мангал из металла на дачном участке

Особенности мангалов

Приобретение готового изделия в магазине достаточно дорогое удовольствие, однако не всегда оно оправдывает ожидания. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, способен прослужить вам долго, так как рассчитан именно под ваши нужды.

Барбекю на даче

Виды по конфигурации:

  • Стационарный. Не отличаются функциональностью, но отлично вписываются в загородный ландшафт. Такой мангал станет украшением вашего участка, а если добавить несколько элементов, может получиться настоящая гриль или коптильная. Эти изделия обладают большим весом, однако за счет множества декоративных деталей и модификаций смотрятся особенно красиво. Это кованые конструкции, могут быть изначально встроены в крышу или каркас.
  • Разборный. Эти устройства мобильны, транспортабельны и компактны. Их можно перевозить с места на место, положить в багажник или небольшую дорожную сумку.
  • Складной. Такой разборный мангал быстро складывается в кейс обтекаемой формы. Отлично подойдут для путешественников, туристов и любителей организовывать походы с палатками. Изготавливают из легкой нержавейки, ее легко чистить от загрязнений.
  • Переносной. Это изделие может как частично, так и полностью разборным.

Технические характеристики и особенности строения:

  • Различные размеры. Можно выбрать крупный мангал для большой компании или семьи, а также компактную складную конструкцию для романтического вечера на двоих.
  • Вариации форм. Различные модификации в виде трубы, геометрических фигур, бочек и т.д.
  • Встроенные дополнительные элементы. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, можно дополнить всевозможными бортиками, навесами, держателями, отсеками и дымоходом.
  • Транспортабельность. Все возможные модели переносных, разборных, складных и раздвижных конструкций, каждый найдет что-то для себя. Для складных мангалов применяют огнестойкую нержавейку небольшой толщины, благодаря чему изделие имеет небольшой вес.

Важные моменты

В зависимости от типа конструкции при изготовлении мангала могут возникнуть спорные вопросы. Что важно знать всем пользователям:

  1. Чем глубже мангал, тем маловероятнее факт возможного подгорания блюда. В глубокой конструкции набирается достаточное количество жара, а пища при этом размещается на оптимальной высоте. Так она быстро приготовится, но не пригорит.
  2. Все пользователи должны знать, что металл быстро изнашивается во время горения дров. Многие готовят угли заранее на костре или покупают в магазине, чтобы оборудование прослужило дольше.
  3. Секретом всех мангалов являются отверстия для проникновения воздуха. Ведь именно благодаря им блюда приобретают такой неповторимый вкус. Таким образом, воздух, регулярно попадая внутрь, позволяет сохранять внутри жар и поддерживать необходимую температуру.
  4. Качественный поддон не позволит углям осыпаться на дно корпуса, также регулируя при этом циркуляцию воздуха. Как правильно сделать мангал из металла своими руками по фото, схемам и чертежам, показано на видео ниже.
  5. Грамотно расположенные выемки для шампуров дают возможность готовить пищу, располагая ее в разных позициях. Благодаря этому она обжаривается равномерно с каждой стороны и не пригорает.
  6. Размер мангала сильно повлияет как на процесс приготовления, так и на результат. От размера будет зависеть количество жара внутри и размер порций.

Чем привлекательны такие кулинарные устройства:

  • Простая технология изготовления. Следуя инструкциям, используя готовые чертежи и схемы, можно самостоятельно создать мангал своей мечты в самые короткие сроки, даже если вы новичок в этом.
  • Доступные цены на материалы и инструменты. Все можно найти в строительных магазинах за небольшую стоимость.
  • Огнеустойчивость. Эти изделия пожаробезопасны за счет использования огнеупорного металла.

    Повышенная огнестойкость материала

  • Транспортабельность большинства моделей. Мангал можно разместить в любой удобной локации и переносить несколько раз при необходимости.
  • Красота и стиль. Многим по душе и стационарные конструкции, которые часто вмонтированы в жесткое основание. Это массивные изделия с коптильней различных форм, размеров и конфигураций, отличаются длительным сроком службы, стойкостью к подгоранию и деформации. Можно подобрать модель под любой ландшафт и выбрать понравившиеся встроенные декорации. Такой мангал также можно изготовить своими руками из металла по чертежам с фото.
  • Электрические изделия. Эту модель стоит рассматривать отдельно. Шампура вращаются автоматически, можно выставлять несколько режимов. При этом роль углей могут играть самонагревающиеся спирали.
  • Одноразовое использование. Существуют и такие мангалы, которые рассчитаны лишь на одно применение. Подойдут для любителей ходит в походы.
  • Функция копчения. Дополнительной функцией устройств с коптильной является возможность копчения продуктов. Чтобы изготовить такую конструкцию, необходимо сделать крышу и полочки с решеткой. На дно кладутся деревянные сухие ветки, а на решетке располагается пища, которую нужно приготовить. После чего мангал плотно накрывают крышкой, а под ним начинают разводить огонь. Веточки начинают тлеть, а продукты коптиться и обжариваться.
  • Возможность готовить барбекю. Модели «американское барбекю» также весьма популярны сегодня. Жарить можно на открытом огне, а не на углях. Корпус мангала, как правило, округлой формы, а не привычной прямоугольной.

    Американские барбекю на даче

Где поставить

Металлические приспособления для жарки и копчения можно разместить не во всех местах, существуют требования безопасности и рекомендации для более качественного использования. Профессионалы рекомендуют:

  • Нельзя ставить вблизи кустарников и деревьев, так как возможно возгорание.
  • Если вы используйте навесы, не выбирайте в качестве материала пластик, текстиль или полиэтилен.
  • Мангал, сделанный своими руками из металла, должен стоять во дворе таким образом, чтобы дым от жарки не проникал в окна ближайших домов. Поэтому стоит учитывать направление ветра.
  • Организуйте вокруг металлической установки небольшое место для отдыха со столиком и скамейками. Для детей можно установить качели или надувной бассейн.
  • Ставьте мангал на каменную поверхность или керамическую плитку. Это не только безопасно, но и удобно в случае осадков.

Какими бывают жаровни по своему виду:

  1. Коробка без верхней части. Самое распространенное в использовании.
  2. Желоб с округлым днищем.
  3. Цилиндрическая форма с верхней частью в виде горловины.
  4. Цилиндра, стоящий вертикально, имеющий в середине столб.
  5. Дизайнерские исполнения по индивидуальным чертежам.

Как выбрать размер

Габариты металлического устройства очень важны для начинающего мастера. Важно учитывать количество человек в компании или семье для расчета количества мангалов и размеров самой конструкции. Рекомендации по стандартным размерам:

  • Желаемая глубина корпуса – от 25 или 30 сантиметров, иначе продукты могут подгореть.
  • Бортики должны быть на высоте от 50 до 70 сантиметров от поверхности, также встречаются стационарные модели на расстоянии до 120 сантиметров. Однако многое будет зависеть от роста мастера-повара.
  • Стандартный вертикальный мангал, сделанный своими руками из металла по чертежам и фото, должен иметь шампура длиной от 25 до 30 сантиметров.

    Оптимальные размеры разборного прямоугольного мангала

Сварка самодельного мангала

При помощи сварочного аппарата можно создать прочную и надежную конструкцию, которая устойчива к резким перепадам температуры и способна прослужить вам долго. В конце процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно изготовить домашний мангал:

  • Стальная бочка.
  • Обрезки широкой металлической трубы.
  • Пустой баллон.
  • Бак от стиральной машинки.
  • Массивная швейная машинка.
  • Кованая столешницы или полочки из металла.

Неразборная конструкция

Для изготовления стационарного мангала нам понадобятся:

  1. Прочный металлический лист (из стали).
  2. Сварочная установка.
  3. Мощная дрель.
  4. Углы для стоек или куски арматуры.
  5. Хорошо работающая болгарка.

Прежде чем начать собирать конструкцию, нужно составить чертеж с размерами и расстоянием между деталями. Например, между отверстиями для вентиляции в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано применение дополнительной подставки.

Определяем количество шампуров, у нас их будет не больше 8 штук в одной закладке. Порядок действий:

  • Наносим разметку на металлический лист.
  • Вырезаем детали нужного размера.
  • При помощи дрели делаем вентиляционные отверстия.
  • По верхнему краю обеих самых длинных стенок делаем углубления.
  • Для удобства делаем подставку.
  • Свариваем все элементы мангала.
  • При помощи болгарки подрезаем ножки, делая их концы немного заостренными.
  • Свариваем стойки и короб.

С помощью видео мастер-класса можно изготовить отличный мангал для вечерних посиделок с друзьями.


Складной чемодан

Мангал складной своими руками из металла можно сделать по чертежам с фото. У вас получится удобная в использовании установка-дипломат, она транспортабельна и мобильна. Конструкция складывается вовнутрь, тем самым скрывая все пачкающиеся поверхности и детали. В такой чемодан можно разместить шампура и переносить в любое место, просто держась за ручку.

Складной металлический кейс

Как изготовить:

  • Выбираем длину мангала 65 сантиметров, а ширину 40.
  • Чтобы сделать днище, нужен металлический лист толщиной до 3 мм.
  • Для длинных стенках вырезаем отверстия для вентиляции. Чтобы грани складывались, при помощи сварки или болтов необходимо установить навесы.
  • Стенки крепим к днищу при помощи зажимов, они должны в последующем легко сниматься.
  • Чтобы монтировать ножки, к днищу крепим гайки М8. Длину прутьев выбирайте до 60 сантиметров. В месте крепления с дном делаем резьбу, а на другом конце ножки немного заостряем, чтобы хорошо входили в землю.
  • Ручка для транспортировки также фиксируется к днищу мангала. Процесс изготовления показан пошагово на видео ниже.

Мангал-бочка

Нам понадобится бочка с толстыми стенками и хороший чертеж. Существует 2 метода вырезания бочки: срезается только верхняя часть (создание крышки) или бочка обрезается ровно пополам (самый распространенный). Мы рассмотрим оба.

1 способ

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

  • В качестве ножек-подставок можно использовать трубы.
  • Вырезаем из цельной бочки ровный отрезок прямоугольной формы.
  • Привариваем корпус бочки к ножкам.
  • К краям основной части привариваем уголок для создания полки для шампуров.
  • Сверху конструкции размещаем сетку для барбекю.
  • Прорезаем отверстия в нижней стенке для циркуляции воздуха.
  • Для закрепления прямоугольной крышки вверху устанавливаем петли.

2 способ

Изготовление происходит так, как и в первом случае. Единственным отличием будет разрезание бочки на две равные части. Вторую деталь можно оставить и использовать в качестве крышки. Тогда ее следует обварить, монтировать в нее ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

За домашним мангалом необходимо бережно ухаживать, чтобы увеличить срок службы. Удаляйте загрязнения мягкими тряпками, смазывайте установку время от времени специальным маслом. А также не забывайте про финишную покраску и декор, ведь мангал должен быть не только функциональным, но и красивым.


особенности, виды, технология сооружения, рекомендации по уходу

Мангал для любителей шашлыка и посиделок в дружной компании — приспособление едва ли не первой необходимости. Без него поклонники веселого отдыха на природе — как без рук. Вроде, жить можно, а что-то все-таки не то… Как раз таким людям и адресована эта статья. В ней пойдет речь о мангалах разных видов, а также о том, как сделать жаровню своими руками.

Какой мангал выбрать?

Для того, чтобы ответить на этот, казалось бы, несложный вопрос, нужно, как минимум, знать, где и как часто вы собираетесь его использовать. Для любителей отдыха на природе подойдет один, для дачников — другой, а для хозяина кафе — третий. Конечно же, выбор будет зависеть и от размеров вашего кошелька.

Первое, что нужно знать при выборе мангалов — из чего, собственно, выбирать. Модификаций этих приспособлений для приготовления мяса существует очень много. Рассмотрим их основные достоинства и недостатки.

В зависимости от своей мобильности, выделяют два типа мангалов:

  • переносные;
  • стационарные.

Первые, как правило, делают из листового металла. Вторые могут быть металлическими, каменными, кирпичными, а также электрическими и газовыми. Каждый из этих мангалов хорош в определенных обстоятельствах. Например, модели, в которых источниками тепла являются не угли, а газ или электричество — варианты, скорее, домашние. Их обладатели могут есть шашлык в любое время года, причем, не выходя из дома. Однако, сами понимаете, ни о каком аромате горящих углей здесь и речи быть не может: просто жареное мясо.

Если такой вариант для вас неприемлем ни по финансовым, ни по вкусовым, ни по каким-либо другим соображениям, значит, вам следует искать свой мангал среди других моделей.

Тем, кто желает регулярно наслаждаться вкусом запеченного на углях мяса у себя на даче или в загородном доме, стоит подумать об установке стационарного мангала из кирпича. Его, как и любое кирпичное сооружение, ставят на фундамент. Основное преимущество такой конструкции в ее долговечности. По внешнему виду кирпичный мангал обычно напоминает печь, но его дизайн может быть и более оригинальным. Все зависит от фантазии и бюджета хозяев.

Особенности металлических мангалов

Стационарные мангалы из чугуна

Несмотря на долговечность кирпича, большинство гурманов предпочитает модели металлические. Например, у стационарного чугунного мангала масса достоинств.

  • Во-первых, он имеет достаточно толстые стенки и устойчив к коррозии, а значит, прослужит не менее десяти лет.
  • Во-вторых, чугун быстро и равномерно прогревается и обладает большой теплоотдачей. В результате мясо готовится быстро и получается необыкновенно вкусным.
  • В-третьих, такой мангал может стать настоящим украшением вашего участка, если он украшен кованным орнаментом.
  • Если же поставить мангал в беседку или под навес, вкусный шашлык можно жарить при любой погоде.

Есть ли у такого мангала недостатки? Один, пожалуй, есть. Цена его достаточно высока, но ведь и делают такую покупку не на сезон. За долгие годы деньги, потраченные на приобретение чугунного мангала, окупятся многократно.

Переносные металлические мангалы

В отличие от стационарных, переносные мангалы можно собирать, разбирать и перевозить в багажнике автомобиля. Стоят такие мангалы дешевле, но и служат недолго. Делают их обычно из листовой стали или алюминия. Если вы планируете приобрести переносной мангал, то вам придется выбирать между его мобильностью и долговечностью. Чем тоньше стенки конструкции, тем она, разумеется, легче и дешевле.

Переносные металлические мангалы делят на:

  • тонкостенные;
  • толстостенные.

Тонкостенные металлические мангалы

Тонкостенные конструкции делают из тонких (толщиной до трех миллиметров) листов стали или алюминия. Они имеют малый вес, мобильны, дешевые.

Такие модели, в свою очередь бывают:

  • складные;
  • разборные.

Конструкция складных металлических мангалов напоминает устройство гладильной доски: ножки в них укладываются под днище ящика. Пользоваться таким мангалом нужно очень осторожно, так как он неустойчив.

Разборный металлический мангал иначе называют мангал-дипломат. Название свое он получил за сходство с мужским прямоугольным портфелем. Ножки и стенки этого устройства для приготовления шашлыков складываются в ящик после использования. Он же служит основанием для крепления всех деталей.

У всех тонкостенных металлических мангалов есть один существенный недостаток: они не предназначены для растопки. На открытом пламени тонкий слой металла быстро прогорит. В них засыпают уже раскаленные угли. Да и для длительного использования такие мангалы не предусмотрены. Их разумнее приобретать для пикников на природе.

Толстостенные мангалы из металла

Толстостенные (от 3 до 6 мм) металлические мангалы более долговечны, но и весят больше. Это, скорее, дачный вариант, который после использования легко разобрать и унести на хранение в помещение. Такие модели могут быть усовершенствованными, иметь регулируемый поддув, решетки и выдвижной стол. Еще лучше, если такое устройство будет оснащено крышей, тогда ваши планы поесть вкусного мяса «с дымком» не нарушит даже дождь.

Стать обладателем одной из моделей мангалов несложно. Их можно купить или заказать. Выполненные по вашему проекту, украшенные кованным орнаментом, они могут стать не просто устройством для приготовления вкуснейшего мяса, но и настоящей достопримечательностью вашего участка.

Если же стандартный мангал массового производства вас не устраивает, а заказать дизайнерский вариант не позволяет бюджет, можно изготовить металлический мангал своими руками. О том, как это сделать, пойдет речь далее.

Как сделать мангал своими руками?

Классический мангал, как уже упоминалось выше, это прямоугольный металлический ящик на ножках. Если же вы хотите смастерить приспособление для приготовления шашлыка самостоятельно, ему можно придать любую форму.

Мангал из бочки

При желании можно сделать мангал из пустой металлической бочки. Главное, чтобы она была не из-под краски или горюче-смазочных материалов, а толщина ее стенок позволяла использовать изделие неоднократно. Конечно одной бочкой не обойтись. Вам понадобятся еще и болгарка, сварочный аппарат, дрель и металлические уголки.

Технология изготовления мангала из бочки такова:

  1. Кладем бочку горизонтально и по предварительно намеченной линии срезаем болгаркой верхнюю половину. Торцы оставляем на своих местах. Срезанную часть также не выбрасываем. Она впоследствии станет крышкой мангала.
  2. Из металлического уголка делаем ножки, которые привариваем к торцам.
  3. Опору для шампуров также делаем из двух металлических уголков, которые привариваем по длине бочки с внутренней стороны. Направляющими для шампуров послужат надрезы на уголках, сделанные на расстоянии 4−6 сантиметров друг от друга.
  4. Крышку снабжаем петлями и ручками.

Мангал готов к использованию!

Разумеется, модифицированная бочка относится к категории неразборных мангалов. Если же вам нужна разборная конструкция, то можно изготовить и ее. Состоять такой мангал будет из четырех стенок с отверстиями, прямоугольного дна и четырех ножек. Перед началом работы сделайте чертеж (лучше на листе в клетку) и запаситесь листом стали и теми же инструментами, что и в предыдущем случае.

Разборные мангалы из металла

На чертеже отметьте высоту ножек (она подбирается индивидуально, под ваш рост), размеры стенок и дна, а также расстояние между отверстиями в стенках и прорезями (фасками) для шампуров. Перфорацию лучше делать на высоте от 5 до 10 сантиметров от дна, на расстоянии 7−10 см друг от друга.

Работаем в следующем порядке:

  1. Делаем чертеж мангала, переносим его на лист стали.
  2. Листы стали выбираем от 1,5 мм (чем толще лист, тем больше срок службы), болгаркой по разметке режем их.
  3. Отверстия в стенках делаем дрелью.
  4. При помощи ножовки или болгарки делаем направляющие для шампуров по верхним краям стенок.
  5. Привариваем дно мангала к стенкам.
  6. Ножки делаем из металлического уголка. Нижнюю их часть заостряем, чтобы ножки легче входили в почву.
  7. Уголки привариваем к ящику.

Такая модель тоже будет неразборной, но ее можно модифицировать, сделав разборные ножки. Их удобнее изготовить не из уголка, а из четырех прутьев. На каждый из них следует нанести резьбу, а на дно ящика приварить гайки. Получится конструкция с отвинчивающимися ножками.

Разборные ножки можно сделать и из уголка, просверлив в нем отверстия для болтов.

Мангал можно сделать и полностью разборным. Для тех, у кого нет сварочного аппарата, такой вариант даже более предпочтителен.

Порядок работ:

Первые четыре пункта выполняем так же, как и в предыдущем случае, однако режем стальной лист не четко по разметке, а отступив от нее 3−4 см. Припуск будет необходим для стыков деталей. Далее делаем надрезаем предполагаемые стенки, делаем сгибы, чтобы можно было стыковать углы, затем укладываем дно. Для того, чтобы детали не рассыпались во время использования мангала, сверлим в боковых сгибах отверстия под болты. Ножки делаем по той же схеме, что и в предыдущей конструкции.

Складной мангал

При желании можно смастерить самостоятельно и складной мангал. Он похож на стальной неразборный по своей конструкции. Отличие его в том, стенки такого мангала соединяют друг с другом подвижно при помощи мебельных обвесов. Чтобы они не складывались произвольно в самый неподходящий момент, на верхних кромках стенок приваривают крючки.

Как продлить срок службы самодельного мангала?

Чтобы самодельный мангал служил дольше, его необходимо защитить от коррозии. Конечно, подходящие условия хранения для этого важны, но их недостаточно. Чтобы металлический мангал служил вам дольше, его можно покрасить жаропрочной автомобильной краской, которой покрывают глушители.

Другой вариант — воронение. Это процесс покрытия металла темной пленкой, устойчивой к действию высоких температур. Осуществляют его, выдерживая металлическую конструкцию на протяжении 60 — 90 минут в горячем растворе гидроксида натрия (едкого натра). Для приготовления такого раствора, 50 граммов едкого натра размешивают в литре воды и нагревают смесь до ста сорока градусов по Цельсию. Если раствора нужно больше, количество компонентов увеличивают в нужное количество раз.

Подведем итог. Для выезда на природу (похода) оптимален любой из тонкостенных металлических мангалов. Однако при наличии у вас автомобиля толстостенный вариант все же предпочтительнее, так как прослужит он дольше.

На даче лучше иметь мангал толстостенный. Если вы планируете использовать его регулярно, отдавайте предпочтение чугунному варианту. Если же на шашлык вы собираетесь не чаще пары раз в сезон, подойдет и стальной толстостенный. Все остальные модели, скорее, предназначены для загородных домов, а также хозяев различных кафе.

Оцените статью: Поделитесь с друзьями!

Чертежи и Пошаговая инструкция +Фото и Видео

Как сделать барбекю из металла своими руками? Невозможно оспорить то, приготовленные на углях мясо, рыбка и овощи намного вкуснее и не зря считаются гастрономическими изысками. При приготовлении нужно будет работать с раскаленным металлом и открытым огнем. От того, насколько удобно и просто повару будет работать на барбекюшнице или мангале зависит итог, а именно вкус блюда.

По этой причине многие ценители жареного на открытом воздухе мяса предпочитают делать удобные для себя барбекю из металла своими руками, о чем и пойдет речь в этой статье.

Общие сведения

Конструкция – какой она должна быть

Есть несколько способов выбрать подходящую для себя конструкцию барбекю:

  • Позаимствовать идею и знакомых, друзей, или людей, которые умеют делать такие изделия своими руками.
  • Продумать до мелочей и собрат свою печь-жаровню, которая будет идеальна для вас.
  • Найти фото в Интернете и по ним составить схему, чтобы сделать барбекю своими руками, или же попробовать усовершенствовать имеющуюся конструкцию.

Важно! Какой бы из вариантов вы ни выбрали, берите за основу только реальные проекты, а не задумки. Как бы ни выглядели печи, прежде всего, стоит обращать внимание на практичность.

Металл – это идеальный материал для создания грилей, печей и жаровен. Конструкция из чугуна или стали будет быстро прогреваться, и это не даст терять тепло для прогревания каменного или кирпичного спуска. А вот из металла можно сделать переносную модель, или даже раскладную, если вы часто выезжаете на природу со своим барбекю.

Требования к конструкции

Есть большое количество схем и вариантов, конструкций и задумок, но не все из них безопасны и удобны.

Чтобы не попасть впросак и не скопировать чужие ошибки, учтите следующие моменты:

  1. Барбекю, равно как и мангальная жаровня, относится к типу печей с открытой камерой сгорания, и для отведения продуктов переработки в них редко используются трубы или дымоотводы. Но если у вас есть желание дополнить конструкцию вытяжкой, потребуется дополнительное крепление к основанию или земле. В случае, если не сделать этого, конструкция опрокинется при готовке.
  2. Для изготовления рекомендовано использовать профиль и листы металла с толщиной не меньше 4 мм. Если взять за основу более тонкий металл, конструкция быстро испортится и прогорит.
  3. Не на всех жаровнях барбекю можно хорошо сжигать уголь и брикеты, и поэтому на этапе проектирования печки подумайте, как вы будете поддерживать температуру тления.

Полезный совет! Не приобретать или копировать модели барбекю из металла, которые украшены огромным количеством наварных и резных деталей.

Как бы повар ни старался, но при работе с печью при приготовлении к поверхностям из металла будет налипать слой сажи и жира, которые требуется удалять  и чистить вручную. Помимо этого, действительно удачные конструкции крайне редко бывают с изысканным оформлением.

Как выбрать барбекю

Многие люди считают, что жаровня барбекю и мангал – это абсолютно одинаковые конструкции по принципу работы и устройству. Хотя большинство конструкций, изготовленных своими руками, могут подтвердить это утверждение, на самом деле это не так. Мастера редко придают значение всем тонкостям при обустройстве барбекю, и только истинные ценители и почитатели знают все секреты и нюансы. По этой причине, если вы хотите сделать идеальную жаровню барбекю из металла своими руками, вам стоит познакомиться поближе с такими знатоками.

Чем отличается барбекю от мангала?

Главных отличий всего два.

Во-первых, несмотря на то, что принцип действия и устройство в чем-то похожи, мангал и барбекю отличаются топочной частью при работе. Получается, что и выделяющееся тепло воздействует на рыбу и мясо разными способами, и конечный эффект тоже отличается. В мангале еда прогревается продуктами сгорания от древесины и немного теплом от раскаленных углей. А в барбекю приготовление и нагрев идут за счет излучения, так как в этом случае приток воздуха к поверхности слабее и идет на внутреннюю часть.

Во-вторых, в барбекю нагревание продукта происходит мягче, так как основная доля тепла идет на нагревание углей, металл, а благодаря решетке холодный воздух обтекает и охлаждает уже зажарившуюся поверхность. К сожалению, только повар может в полной мере объяснить разницу, но вкратце при приготовлении на жаровне барбекю из металла жир и влага остаются внутри продукта, а не испаряются с потоком горячего газа, благодаря чему блюдо сочнее, насыщеннее по вкусу. При наличии барбекю не составит труда приготовить сочный стейк, а для получения того же результата на мангале вам нужно будет заворачивать заготовку в металлическую фольгу.

При классическом устройстве жаровни барбекю есть металлические чаши, в которых уголь разжигают, и в них же он и тлеет. В старых разновидностях вместо угля использовали дрова, и их складывали горкой в металлическую емкость и сжигали до углей. Как только чашка заполнялась до краев, ставили решетку или несколько стальных прутьев и начинали готовить. Для получения аналогичного эффекта в мангале нужно постоянно переворачивать шампуры с мясом и стараться не пересушить мясо или овощи, и при этом добиться хорошей прожарки.

Конструкция жаровни

Классическое устройство подразумевает, что для приготовления будет использована чаша из металла/камня, над котором расположена металлические решетка (в идеале – никелированная), но можно использовать самую обычную, даже из стальной толстой проволоки. В современном производстве жаровни имеют специальные подогревательные стаканы для металлического барбекю.

Воздух поступает в стакан, частично сжигает уголь, а после продукт сгорания удаляется наружу по металлическим стенкам. Так вы можете сохранять высокую температуру и при этом не заморачиваться с обмахиванием опахалом.

2 в 1 – мангал и барбекю из металла своими руками

По конструкции система представляет собой короб с четырьмя углами, который сварен из листов металла. Эту конструкцию можно хранить в разборном виде, и если нужно, собирать и устанавливать на пикнике.

Особенностями является:

  • Форма корпуса, которая необычная, уширяется книзу и это позволяет в разы эффективнее использовать угли, при этом не допускать образования прогаров.
  • Днище не простое, а двойное, а это помогает поддерживать стабильный уровень температуры, и нет никаких рисков просыпания углей на землю или ноги повара.
  • Форма и метод фиксации съемных опор дает высокую устойчивость в любой ситуации и на любо      й поверхности.

Обратите внимание, что эта схема барбекю из металла своими рукам считается одной из лучших существующих на сегодняшний день.

Если вы будете использовать все возможности жаровни правильно, то как дополнение к печи нужно будет изготовить несколько съемных решеток, которые обеспечат возможность жарки на разной высоте от углей. Саму конструкцию собирают уже из готовых деталей, которые заранее вырезают по форме и размеру.

В донной части, к углам приваривают крепления для опор. Само же дно изготавливают так, чтобы оно было сплошным и без отверстий. На него укладывают перфорированное фальш-дно. Воздух подается через боковую щель и фальш-дно. При перекрывании щели можно добиться нужной теплопроизводительности, и благодаря этому не сжигать продукты. Еще имеются просечки, которые дают возможность устанавливать вертел или шампуры. Саму конструкцию можно легко разобрать, почистить, и даже упаковать при необходимости.

Заключение

Помимо угольных видов жаровен можно делать своими руками электропечи или жаровни с газовым подогревом. Хотя настоящие гурманы не оценят такой способ, но зато можно будет готовить на барбекю даже на балконе, и при этом ничего не задымиться.

Как сделать мангал из металла своими руками: инструкция, фото и чертежи

Практически каждый современный человек обожает проводить летом время на даче или просто на природе, наслаждаясь готовкой на открытом огне или на углях. Для этого применяются мангалы, которые можно сделать своими руками из совершенно разных материалов. В интернете имеется множество фото данных конструкций, отличающихся размерами, внешним видом и параметрами.

Основные варианты конструкций

Мангалы из металла могут быть различными, однако можно выделить два основных вида:

  • Стационарные конструкции. Они устанавливаются на даче или на территории рядом с частным домом. Они часто создаются своими руками, причем не предполагается их перемещение в процессе эксплуатации. Как правило, рядом организуются беседки или другие малые архитектурные формы, которые обеспечивают комфортное проведение времени. Фото таких мангалов многочисленны в сети, поэтому можно просмотреть много разновидностей. Сделать можно такую конструкцию, которая будет украшена элементами, созданными с помощью художественной ковки или кирпича, поскольку такой мангал не только удобен для применения, но и будет украшать территорию. Если установить изделие для беседки, то можно будет пользоваться им в любую погоду. Данные конструкции могут оснащаться дымоходом, чтобы во время их применения не создавался дискомфорт от постоянного присутствия дыма. Размеры изделия могут быть любыми, подобранными для комфортного использования.
  • Переносные мангалы из металла. Они применяются во время поездок на природу. Изготовить их самому достаточно легко, причем они отличаются маленькими габаритами и небольшой массой. Обычно такие конструкции создаются одновременно с формированием сумки для переноски. Однако такие изделия за счет небольшого размера не предназначены для приготовления сразу большого количества мяса, поэтому для большой компании придется жарить шашлык долго и в несколько заходов.

Виды мангалов подразделяются в зависимости от применяемого материала, поскольку они могут быть:

  • Тонкостенными конструкциями. Обычно они являются переносными, поскольку имеют малый вес. Однако за счет тонких стенок они отличаются коротким сроком службы. Они не устанавливаются на даче или на территории частного дома, поскольку не могут обеспечить получения необходимого количества готового мяса одновременно для большого количества людей. Сделать такой мангал из металла можно очень просто своими руками. Для него обычно применяются покупные угли.
  • Толстостенными мангалами. Они обычно являются стационарными, поэтому устанавливаются на даче или для частного дома, отличаются долгим сроком службы и удобством использования. Их размеры обычно являются достаточно большими, поэтому применяются модели для большого количества людей. Фото различных разновидностей таких мангалов можно найти в интернете; выбирается такой вариант, который идеально впишется в экстерьер территории и будет подходить для дома.

Таким образом, виды мангала, созданного из металла, являются многочисленными, поэтому важно заранее определиться с определенной разновидностью.

Создание самого простого металлического мангала

Если нужно сделать конструкцию, которая будет самой простой и дешевой, то для этого самым оптимальным выбором считается изделие из бочки или газового баллона. Фото конечного результата можно смотрите на нашем сайте. Такой вариант считается подходящим для дачи, которая не имеет никакого строения или считается очень простой. Для частного жилого строения он считается неактуальным, поскольку обладает непривлекательным видом. Для беседки этот вариант считается неподходящим. Все работы могут быть осуществлены своими руками, но желательно заранее просмотреть обучающее видео, чтобы не нарушить никаких условий и требований для идеального результата работы.

Пошаговая инструкция создания изделия:

  • Первоначально необходимо выбрать саму бочку и баллон. Они могут быть старыми, но не допускается пользоваться предметами, в которых ранее были горюче-смазочные материалы. Важно убедиться, что толщина металлических стенок является оптимальной, чтобы элемент мог применяться при постоянном воздействии жара. В этом случае мангал из металла будет безопасным для применения и долговечным.
  • На выбранную бочку наносится разметка, которая указывает на основные элементы будущего изделия.
  • В соответствии с разметкой осуществляется разрезание бочки, в результате чего устраняется ее верхняя половина.
  • Мангал из металла обязательно должен располагаться на устойчивых и надежных ножках, которые могут быть легко сформированы из стандартных металлических уголков. Готовые элементы привариваются к нижней части полубочки, причем нижние части каждой ножки нужно немного заострить, что позволит установить конструкцию надежно и прочно.
  • Далее измеряется длина бочки, после чего делаем два уголка, равные этому значению. Именно они будут выступать в качестве опоры, на которую будут выкладываться шампуры. На этих уголках делаются небольшие надрезы, после чего они привариваются к верхней внутренней части полубочки.
  • Такой дачный мангал может оснащаться крышкой, сделать которую можно своими руками из верхней части бочки. К ней привариваются петли из металла и ручки для удобства пользования.


Таким образом, можно получить простейший вариант металлического мангала, который может использоваться для дачи. Однако он не подходит для изысканной и красивой беседки и уникального частного жилого строения, поскольку не отличается красивым внешним видом.

Процесс создания неразборного мангала

Неразборные конструкции являются стационарными, поэтому они подходят для дачи или частного строения. Сделать их можно своими руками, причем может получиться оригинальный, неповторимый и интересный мангал. Он отлично подходит для беседки или иного строения, предназначенного для отдыха на открытом воздухе. Такие уличные элементы имеют достаточно сложное устройство, однако, если хорошо разобраться в нюансах их создания, просмотреть видео-инструкцию и подготовить схемы предстоящих работ, то можно получить идеальный результат.

Весь процесс разделяется на следующие этапы:

  • Создаются чертежи будущего изделия, в которых должны указываться его размеры и параметры. Фото и примеры таких чертежей можно легко найти в интернете. Здесь же принимается решение о том, каким внешним видом будет обладать мангал. Желательно выбирать красивые и необычные разновидности, которые хорошо впишутся в любую территорию. Его габариты должны быть такими, чтобы им было удобно пользоваться, а также в зависимости от количества людей, которые регулярно будут использовать агрегат, определяется число шампуров, которые могут одновременно поместиться на элементе. Если будет предназначаться мангал для беседки, то его габариты должны подходить для этих целей.
  • На лист из металла наносится разметка, которая определяет стенки и дно будущего элемента. Лучше всего делаем мангал из металла, толщина которого будет равна 2 мм, однако можно выбрать и более толстый материал. От этого параметра зависит срок службы конструкции, а также равномерный нагрев шашлыков.
  • Из листа своими руками вырезаются нужные элементы по нанесенной разметке, для чего следует пользоваться болгаркой.
  • На полученных стенках, внизу, нужно сделать отверстия, которые обеспечивают поступление воздуха к углям во время их тления. Это позволяет поддерживать огонь, поэтому отверстий должно быть достаточное количество, и они должны располагаться на определенном расстоянии друг от друга.
  • На верхних кромках длинных стенок мангала создаются надрезы, которые предназначены для надежного расположения шампуров.
  • Далее необходимо крепко и правильно сварить все стенки, а полученный короб приваривается ко дну мангала.
  • После этого необходимо изготовить ножки для конструкции, для чего используются уголки из металла. Их нужно своими руками приварить ко дну мангала, а с другой стороны они заостряются, поэтому изделие прочно и надежно устанавливается в нужном месте на участке, причем для этого можно выбрать беседки или другие элементы с навесом, чтобы жарить шашлыки можно было даже во время дождя.
  • При необходимости изделие оснащается дымоходом, для чего можно пользоваться стандартной трубой. В этом случае во время использования мангала не будет постоянно попадать на людей дым.

Таким образом, создать неразборные стационарные мангалы из металла достаточно просто. Они могут иметь разные габариты и внешний вид, фото различных их вариантов можно просмотреть в интернете и на нашем сайте.

Как создать разборный мангал

Сделать можно своими руками даже переносной вариант изделия, который при желании можно установить для беседки или других строений. Также он может перевозиться с одного места на другое. Он не будет занимать много места, поскольку легко разбирается на основные составные части, укладываемые в подходящую сумку. Переносной мангал может быть выполнен в разных вариантах, поэтому можно просмотреть фото различных разновидностей, чтобы определиться с конкретным видом изделия.

Устройство таких мангалов считается достаточно простым, также как и процесс их формирования.

Важно определиться, какой формы будет изделие, какими размерами оно будет обладать, а также какими дополнительными элементами будет оснащаться. Когда создаются такие мангалы из металла, не используется сварка для соединения отдельных частей.

Сами работы разделяются на следующие этапы:
  • Создается чертеж будущего элемента, который содержит необходимые данные о нем, о применяемых материалах и используемых инструментах.
  • Из стального листа по нанесенной разметке вырезаются своими руками основные части мангала. Здесь нужно добавлять примерно 4 см., необходимые для создания стыков.
  • На стенках будущего изделия создаются маленькие надрезы, что позволяет согнуть листы таким образом, чтобы производилась стыковка углов, а также можно было уложить дно.
  • В боковых кромках создаются отверстия, для этого можно использовать дрель, предназначенную для шурупов.
  • Формируются ножки из уголков, которые прикручиваются к изделию болтами.
  • На последнем этапе выполняется сборка мангала.


Таким образом, создать мангалы из металла, которые могут быть совершенно разными, можно своими силами.

Получить в результате можно качественные и надежные изделия. Они могут предназначаться для беседки или иных небольших строений с навесом. Внешний вид может быть различным.

Заранее можно просмотреть фото в интернете, чтобы определиться с видом мангала. В итоге получается элемент, идеально вписывающийся в экстерьер, обладающий долгим сроком службы и отличными параметрами.

варианты конструкций, чертежи и видеоинструкция – Свой дом мечты

Согласитесь, так приятно побаловать себя сочным, румяным шашлыком или запеченными на решетке овощами с ароматом дымка. Что для этого потребуется? Продукты и, конечно же, мангал. Именно об этом, незаменимом в летнее время предмете, и пойдет речь.

Как правило, мангалом или жаровней принято называть металлический короб с перфорацией для циркуляции воздуха, устанавливаемый на ножках. И, хотя варианты его оформления могут быть весьма разнообразны, при желании вы легко можете сделать мангал из металла своими руками. Сегодня мы рассмотрим самые интересные и практичные идеи для создания металлической жаровни и способы их реализации.

Какими бывают мангалы? Варианты конструкций из металла

Мангалы могут быть разнообразны по конструкции

По своим габаритам мангалы делятся на две основные группы – переносные и стационарные. Конструкции, не предназначенные для переноски, отличаются большей массивностью, устанавливаются на основание из кирпича или камня и нередко украшаются различными коваными элементами. Такие мангалы часто размещают внутри беседки или под навесом, что дает возможность использовать их даже в плохую погоду.

Разборные мангалы, как правило, имеют небольшой вес и размеры. Они используются для выездов на природу или в пеших прогулках. Самым простым вариантом являются две раздельные металлические опоры с зазубринами для шампуров, размещаемые друг напротив друга. Такая модель очень удобна благодаря своей компактности, но имеет и недостаток – одновременно на ней можно приготовить всего несколько порций шашлыка.

Некоторые переносные конструкции могут быть оснащены также дополнительными решетками, выдвижным столиком или другими необходимыми аксессуарами. Однако это влечет за собой утрату мобильности – из-за возросшего веса их сложно переносить вручную.

Обычный мангал

По толщине стенок варианты конструкций из металла могут быть тонкостенными и толстостенными. Более тонкий и, соответственно, более легкий металл применяется для создания переносных моделей. Это не лучшим образом сказывается на их прочности, поэтому использовать в них допустимо только магазинные или заранее заготовленные угли, так как длительный накал, необходимый для образования достаточного количества углей, быстро приведет тонкие стенки в негодность.

Стационарные мангалы разумнее делать толстостенными. Для их изготовления чаще всего применяют стальные листы толщиной в 4 мм и более. Это обходится дороже, но и прослужить они могут в несколько раз дольше тонкостенных аналогов.

Создание мангала из железной бочки (с коптильней или без нее)

Сделать небольшой мангал можно из листового металла, но если нужна более вместительная конструкция, то лучше взять за основу обычную железную бочку или баллон. К преимуществам такой модели относится не только простота сборки, но и большая функциональность готового изделия – его можно легко превратить в коптильню. Рассмотрим создание мангала из железной бочки более детально.

Необходимые материалы

Хотя конструкции мангалов из бочки могут несколько отличаться, к примеру, наличием или отсутствием крышки и коптильни, но перечень необходимых инструментов и материалов для них схож. Для работы вам понадобятся:

Чертежи и фото: пошаговая инструкция для изготовления

Первым делом потребуется составить чертеж будущей конструкции. На нем следует обозначить высоту и ширину самого мангала, размеры ножек, наметить места для перфорации и фасок (скошенных прорезей в металле) для шампуров. Фасок, как правило, делают 8 штук или более, а перфорацию лучше разместить на высоте около 10 см от днища. Высоту ножек подбирают индивидуально.

Если планируется использовать мангал в качестве коптильни, то необходимо также предусмотреть трубу для выхода дыма. Приведенные ниже чертежи и фото, а также пошаговая инструкция по сборке, помогут вам разобраться в нюансах создания мангала из бочки.

Схема мангала с коптильней

После того как чертеж будущей конструкции готов, можно приступать к делу. Последовательность действий следующая:

Основные работы на этом считаются завершенными и наступает очередь отделки, а именно – окрашивания. Для этой цели можно использовать термоустойчивую краску, продающуюся в баллончиках, она достаточно стойкая и удобна для нанесения. Оформленный таким образом мангал будет выглядеть намного эстетичней, кроме того, покрытие защитит его от ржавчины.

Завершение работы над мангалом

Видео: советы по сборке мангала от профессионалов

Если вы не можете назвать себя опытным сварщиком и конструктором, рекомендуем посмотреть видео, в котором наглядно показаны все этапы создания металлического мангала из бочки и его отделки.

Интересные идеи для мангалов: практично и красиво

Конечно, мангал – вещь для приготовления шашлыка практически незаменимая. Но хотелось бы, чтобы, помимо выполнения своей основной функции, он еще и был привлекателен внешне. Представляем вашему вниманию интересные идеи для мангалов, которые, без сомнения, смогут украсить двор и удивить гостей.

Такой стальной мангал, с вместительной поленницей и удобными полочками для продуктов, легко справится с приготовлением шашлыка даже на большую компанию и органично впишется в ландшафт любого участка.

Следующая модель, напротив, отличается компактностью и отлично подойдет тем, у кого нет во дворе лишнего свободного пространства. Кроме того, она выполнена в виде тележки, что значительно упрощает ее перемещение.

Еще одна оригинальная идея – мангал, закрепленный на стене. Конструкция позволяет раскладывать его при необходимости, а после использования снова превращать в элемент декора. Очень удобно!

Нельзя обойти вниманием и самый компактный из металлических мангалов, которым можно пользоваться даже в квартире. Хотя его размеры не позволяют приготовить полноценный шашлык, но для колбасок и овощей он вполне подходит.

И напоследок – интересное решение для владельцев старого, ненужного автомобиля. Его передняя часть, впрочем, как и багажник, может превратиться в симпатичный декоративный мангал на колесах.

Как видите, создание жаровни из металла процесс достаточно простой, а приспособить под него можно практически все что угодно. Поэтому, если у вас в хозяйстве еще нет столь полезного предмета – осмотритесь, возможно, какие-то старые или ненужные вещи только и ждут, чтобы вы превратили их в удобный и оригинальный мангал.

отпечатков на металле | Shutterfly | Стр-1

Продемонстрируйте свои лучшие фотографии в ярких цветах на потрясающих металлических отпечатках. Изготовленные на заказ металлические принты Shutterfly прочны, устойчивы к царапинам и водонепроницаемы. Вы можете повесить их где угодно - даже на улице - не беспокоясь, что они будут повреждены. Фотографии на металле придают вашим стенам поразительный индустриальный и современный вид. Доступны небольшие и большие размеры, подходящие для любой комнаты. Отпечатки на металле - это высококачественные фотографии на металлических панелях толщиной 0,45 дюйма со скругленными углами.Без рамки, отпечатки имеют гладкий, чистый вид, который является ультрасовременным и позволяет сосредоточить все внимание на объекте вашей фотографии. Отпечатки также не содержат стекла, что избавляет от опасений, что они сломаются, если вы когда-нибудь переедете, или если вы хотите поворачивать настенные рисунки и планируете хранить свои отпечатки в течение части года. Сзади прикреплена удобная вешалка, что позволяет быстро и просто закрепить отпечатки на стене. Покажите свои заветные фотографии с идеальными металлическими фотографиями, персонализированными с уникальными макетами, фоном и настраиваемым текстом, чтобы сделать ваши металлические стены уникальными.

Персонализация металлической печати

Создавая новый предмет домашнего декора, выберите фотографии высочайшего качества, чтобы превратить их в металлические отпечатки. После выбора фотографии, которую вы хотите показать, определите стиль отделки вашего отпечатка. Поверхность с истинным цветом представляет собой белое базовое покрытие, которое позволяет ярким цветам изображения выделяться и находить отклик у зрителя. Вы можете выбрать между глянцевым покрытием для более яркого вида или матовым покрытием, которое обеспечивает более приглушенный, приглушенный вид.Возможно, вы захотите выбрать отделку металлической фотопечати в зависимости от того, какие фотографии вы повесите вокруг нее. Если он будет висеть на фотостене, выберите отделку, которая дополняет остальную часть настенного искусства, окружающего ваш индивидуальный металлический принт.

Как печатать фотографии из металла

После того, как вы решите, какая отделка лучше всего подходит для вас, подумайте о желаемом размере вашего металлического отпечатка в зависимости от доступного пространства и личных предпочтений. Выбирайте из наших нестандартных размеров в зависимости от выбранных вами фотографий и места, где вы планируете повесить металлическую фотопечать.Чтобы определить наилучший размер печати, подумайте о расстоянии, домашнем или комнатном декоре, о том, будет ли произведение повешено внутри или снаружи, и в вашем личном стиле. От миниатюрных до больших металлических отпечатков - используйте желаемый вид, чтобы определить, какой размер лучше всего! Вы можете настроить макет своей металлической фотопечати, включив до 17 изображений в уникальный фотоколлаж. Расскажите историю своей фотографии, добавив текст для подписей, чтобы заново пережить самые лучшие воспоминания каждый раз, когда вы смотрите на декор своей металлической стены. Персонализируйте свой отпечаток на металле еще больше, добавив цвета фона или узоры, чтобы сделать ваше изображение ярким.Независимо от того, как вы решите персонализировать свое новое произведение искусства на стенах, металлические принты оживят ваши любимые фотографии, добавив нотку современного декора вашему дому или пространству.

Изготовленные на заказ металлические принты для подарков

Фото на металле - отличный подарок на любой праздник. Удивите молодоженов фотографией из их знаменательного дня, навсегда сохранившейся на металле, или подарите бабушкам и дедушкам красивый предмет домашнего декора с любимыми фотографиями детей. Представьте, как был бы удивлен ваш любимый фотограф-любитель, увидев этот снимок, которым они так гордятся, как металлический фотоотпечаток, который можно повесить и прослужить всю жизнь.Если металл не совсем подходит для этого человека в вашем списке покупок, вы можете выбрать другие варианты настенного искусства, такие как индивидуальные отпечатки на холсте, фотоплитка или отпечатки в рамке.

КТ или компьютерная томография: как это работает?

Компьютерная томография (КТ) или компьютерная аксиальная томография (КТ) объединяет данные нескольких рентгеновских лучей для получения подробного изображения структур внутри тела.

КТ-сканирование дает двумерные изображения «среза» или участка тела, но данные также можно использовать для построения трехмерных изображений.КТ можно сравнить с просмотром одного ломтика хлеба в целой буханке.

КТ используются в больницах по всему миру.

КТ-сканер излучает серию узких лучей через тело человека, перемещаясь по дуге.

Это отличается от рентгеновского аппарата, который посылает только один луч излучения. КТ дает более детальное окончательное изображение, чем рентгеновское изображение.

Детектор рентгеновского излучения КТ-сканера может видеть сотни различных уровней плотности. Он может видеть ткани внутри твердого органа.

Эти данные передаются в компьютер, который создает трехмерное изображение поперечного сечения части тела и отображает его на экране.

Иногда используется контрастный краситель, потому что он может помочь более четко показать определенные структуры.

Например, если требуется трехмерное изображение брюшной полости, пациенту, возможно, придется выпить бариевую еду. Барий кажется белым на снимке, поскольку проходит через пищеварительную систему.

Если требуются изображения нижней части тела, например прямой кишки, пациенту может быть сделана бариевая клизма.Если целью является изображение кровеносных сосудов, в вены вводится контрастное вещество.

Точность и скорость компьютерной томографии можно повысить с помощью спиральной компьютерной томографии, относительно новой технологии. Луч движется по спирали во время сканирования, поэтому он собирает непрерывные данные без промежутков между изображениями.

КТ - полезный инструмент для помощи в диагностике в медицине, но он является источником ионизирующего излучения и потенциально может вызвать рак.

Национальный институт рака советует пациентам обсуждать риски и преимущества компьютерной томографии со своими врачами.

Это полезно для получения изображений:

  • мягких тканей
  • таза
  • кровеносных сосудов
  • легких
  • головного мозга
  • брюшной полости
  • костей

КТ часто является предпочтительным способом диагностики многих видов рака, таких как как рак печени, легких и поджелудочной железы.

Изображение позволяет врачу подтвердить наличие и расположение опухоли, ее размер и степень поражения близлежащих тканей.

Сканирование головы может предоставить важную информацию о головном мозге, например, если есть кровотечение, опухоль артерий или опухоль.

Компьютерная томография может выявить опухоль в брюшной полости, а также любой отек или воспаление в близлежащих внутренних органах. Он может показать любые разрывы селезенки, почек или печени.

Поскольку компьютерная томография выявляет аномальные ткани, она полезна для планирования зон для лучевой терапии и биопсии, а также может предоставить ценные данные о кровотоке и других состояниях сосудов.

Это может помочь врачу оценить заболевания костей, плотность костной ткани и состояние позвоночника пациента.

Он также может предоставить важные данные о травмах рук, ног и других структур скелета пациента.Хорошо видны даже мелкие кости, а также окружающие их ткани.

КТ в сравнении с МРТ

Основные различия между КТ и МРТ:

  • При компьютерной томографии используются рентгеновские лучи, но при МРТ используются магниты и радиоволны.
  • В отличие от МРТ, компьютерная томография не показывает сухожилий и связок.
  • МРТ лучше для исследования спинного мозга.
  • КТ лучше подходит для лечения рака, пневмонии, аномальных рентгенограмм грудной клетки, кровотечения в головном мозге, особенно после травмы.
  • Опухоль головного мозга более отчетливо видна на МРТ.
  • Компьютерная томография быстрее выявляет разрывы и повреждения органов, поэтому может быть более подходящей для случаев травм.
  • Сломанные кости и позвонки более четко видны на компьютерной томографии.
  • КТ обеспечивает лучшее изображение легких и органов грудной клетки между легкими.

Пациенту может потребоваться воздержаться от еды и, возможно, питья в течение определенного периода перед сканированием.

В день

В большинстве мест пациенту необходимо раздеться, обычно до нижнего белья, и надеть халат, который предоставит поликлиника.Избегайте ношения украшений.

Если в больнице халат не предоставляется, пациенту следует носить свободную одежду без металлических пуговиц и молний.

Некоторым пациентам может потребоваться выпить контрастный краситель, краситель можно вводить в виде клизмы или инъекций. Это улучшает изображение некоторых кровеносных сосудов или тканей.

Любой пациент, у которого есть аллергия на контрастное вещество, должен сообщить об этом врачу заранее. Некоторые лекарства могут уменьшить аллергические реакции на контрастные вещества.

Поскольку металл мешает работе КТ-сканера, пациенту необходимо удалить все украшения и металлические крепления.

Во время сканирования

Пациенту необходимо лечь на моторизованный стол для осмотра, который вставляется в компьютерный томограф в форме пончика.

В большинстве случаев пациент лежит на спине лицом вверх. Но иногда им может потребоваться лечь лицом вниз или боком.

После одного рентгеновского снимка кушетка немного сдвинется, затем аппарат сделает еще один снимок и так далее. Для достижения наилучших результатов пациенту необходимо лежать неподвижно.

Во время сканирования все, кроме пациента, покинут комнату.Интерком обеспечит двустороннюю связь между рентгенологом и пациентом.

Если пациентом является ребенок, родителю или взрослому может быть разрешено стоять или сидеть рядом, но они должны будут носить свинцовый фартук для предотвращения радиационного облучения.

Поделиться на Pinterest Врач должен объяснить, почему необходимо сканирование, любые другие доступные варианты, а также плюсы и минусы компьютерной томографии.

Компьютерная томография включает небольшую целевую дозу радиации.

Эти уровни радиации, даже у людей, прошедших несколько сканирований, не оказались вредными.

Считается, что вероятность развития рака в результате компьютерной томографии составляет менее 1 из 2 000.

По оценкам, количество радиации примерно такое же, как и на человека в период от нескольких месяцев до нескольких лет естественного воздействия окружающей среды.

Сканирование проводится только при наличии явных медицинских причин для этого. Результаты могут привести к лечению состояний, которые в противном случае могли бы быть серьезными. Когда будет принято решение о проведении сканирования, врачи позаботятся о том, чтобы польза от него перевешивала любой риск.

Проблемы, которые могут возникнуть в результате радиационного облучения, включают рак и проблемы с щитовидной железой.

Это крайне маловероятно у взрослых, а также у детей. Однако более восприимчивы к воздействию радиации. Это не означает, что это приведет к проблемам со здоровьем, но любые компьютерные томограммы должны быть отмечены в медицинской карте ребенка.

В некоторых случаях только компьютерная томография может показать требуемые результаты. В некоторых случаях возможно проведение УЗИ или МРТ.

Могу ли я пройти компьютерную томографию, если я беременна?

Любая женщина, подозревающая, что она беременна, должна заранее сообщить об этом своему врачу, поскольку существует риск того, что рентгеновские лучи могут нанести вред плоду.

Ссылаясь на Американский колледж радиографии, Американская ассоциация беременных (APA) указывает, что «ни один диагностический рентгеновский снимок не имеет дозы излучения, достаточно значительной, чтобы вызвать побочные эффекты у развивающегося эмбриона или плода».

Тем не менее, APA отмечает, что компьютерная томография не рекомендуется беременным женщинам, «если преимущества явно не перевешивают риск».

КТ и грудное вскармливание

Если кормящая или кормящая мать нуждается в йодированном внутривенном красителе для контраста, ей следует избегать грудного вскармливания в течение примерно 24 часов, так как она может проникнуть в грудное молоко.

У меня клаустрофобия. Можно мне сделать компьютерную томографию?

Пациенту, страдающему клаустрофобией, следует заранее сообщить об этом своему врачу или рентгенологу. Пациенту могут сделать укол или таблетку, чтобы успокоить его перед сканированием.

Ваш лечащий врач обычно может порекомендовать подходящее учреждение для сканирования. Вы можете проверить, аккредитован ли радиолог, выполнив поиск на веб-сайте Американского колледжа радиологии.

Lighthouse Lamps Through Time by Thomas Tag

Человеческая изобретательность поистине поразительна, и это легко можно увидеть в странной коллекции техник, которые использовались для освещения маяков на протяжении веков.Освещение маяков началось с простых дровяных огней и продолжалось поколениями других методов. Даже масляная лампа началась с простоты и превратилась в машину с несколькими фитилями, заводными масляными насосами, специализированными дымоходами, гидравлическими, пневматическими и другими вариантами. Эта история познакомит вас с историей способов освещения маяков.

Жаровни

Уголь и дрова

Ранние сигнальные огни моряков состояли в основном из открытого огня, а затем из сигнальных огней, которые поддерживались на решетке или в железной корзине, известной как жаровня, и показывались с возвышенности или с платформы недалеко от берега.Они часто были ненадежными из-за различий между хорошим горением, сильным пламенем и, следовательно, светом, или плохим горением с небольшим пламенем или большим количеством дыма, затемняющего свет. Эти маяки обслуживались как государственными, так и частными предприятиями. Некоторым лицам были выданы патенты на содержание маяков в Англии и Шотландии. В то время как в других странах правительства взяли на себя полную ответственность за создание и обслуживание сигнальных огней.

Первым английским маяком, который использовал добытый уголь, был Дандженесс в 1616 году, и его жаровня, работающая на угле, потребляла до 400 тонн угля в год.Качество света от угольных костров в мангале значительно варьировалось в зависимости от погодных условий. Когда сильный ветер дул с суши в сторону моря, свет на берегу моря становился довольно ярким, но когда ветер дул с воды, сторона огня, обращенная к морю, была довольно темной, в то время как наземная сторона огня было ярким, но бесполезным. Это было большой проблемой, потому что именно тогда, когда ветер дул к берегу, требовался самый яркий свет и существовала наибольшая опасность для судоходства.

Сначала эти костры горели на открытом воздухе, но позже они были загорожены фонарем с вентиляционным отверстием, чтобы унести дым, который образовывался вокруг костра и часто затемнял свет. Фонари не всегда имели успех, так как остекление почернело, и в ряде случаев их сняли. Одна из самых первых известных угольных башен, оснащенных фонарем, находится на острове Св. Агнес на островах Силли в Англии.Он был построен в 1680 году, и жаровня, в которой горел огонь, существует до сих пор.

На острове Мэй в Шотландии находился старый маяк, построенный в 1636 году. Первоначальный маяк состоял из каменной башни с большой жаровней для сжигания угля на ее вершине. Уголь поджигали каждую ночь и сжигали в среднем чуть более одной тонны угля за ночь. Угольный огонь демонстрировался каждую ночь с момента открытия маяка в 1636 году до 4 февраля 1816 года, когда он был заменен новым маяком с отражателями, каждый из которых был оснащен масляной лампой в аргандском стиле.Три человека, которым было поручено разжечь огонь, использовали примитивный блок и снасти, чтобы поднять уголь в жаровню на вершине башни. Старые угольные пожары сохранялись в Англии до 1822 года, а примеры таких фонарей использовались в Балтийском регионе до 1850 года.

(Фотография из коллекции Эгберта Коха) Жаровня «Корзина огня» в Скагене «Hvide Fyr» Light. (около 1700 г.)

Виппефирс

В Дании Йенс Педерсен Гровс разработал Vippefyr в 1624 году, в котором использовался принцип рычага для поднятия огня в воздух.Он вбил один конец большой квадратной балки в землю, укрепленную несколькими дополнительными диагональными опорами. От главной балки отводилась уравновешенная поперечина, или рычаг. Один конец рычага был прикреплен цепью к большой пожарной корзине, а другой конец был утяжелен, чтобы облегчить подъем пожарной корзины на высоту от 14 до 30 футов. Длинный конец рычага с пожарной корзиной обычно закрывали металлической оболочкой для защиты от огня. Пожарную корзину можно было опустить, когда хранителям нужно было заполнить ее углем или дровами или разжечь огонь.Затем его снова подняли, чтобы показать сигнал. Один из последних Vippefyrs использовался в качестве небольшого местного фонарика на острове Готланд в Дании в 1905 году.

В Англии использовалось аналогичное устройство, известное как Swape. Уголь или дрова разводили в металлической корзине, за которой можно было легко ухаживать на земле, а затем поднимать с помощью Swape или рычага огня. Великий английский инженер-строитель Джон Смитон посетил Сперн-Пойнт в 1767 году и решил использовать там свейп. Он разработал улучшенную версию Swape с небольшим зонтом для защиты троса управления от падающего пепла.

(Фотография из коллекции Эгберта Коха) Виппефир в Скагене, Дания. (ок. 1624 г.)

(Фото из коллекции Эгберта Коха) Огненная корзина Виппефира.

Букеты и свечи

Свечи впервые использовались в виде простого фонаря, показываемого у окна отшельником или монахом. Только когда была построена закрытая комната для фонарей, стало возможным использование свечей в маяках.Свет от отдельных свечей был довольно слабым, однако, когда несколько свечей были помещены в канделябр и защищены от ветра окнами фонаря, свет был значительно лучше, чем от угольных костров. Свечи использовались на многих маяках в Европе в 1500-х годах и впервые были использованы в Англии на маяке Норт-Шилдс в 1540 году. Во Франции название свечей было Bougies, которые были сделаны из сала и использовались в их первых маяках. Первое освещение для маяков в Америке произошло также от сальных свечей, которые в течение нескольких лет использовались в первом Бостонском маяке и в большинстве других американских огней начала 18 -х годов века. Хранители обычно изготавливали свечи на месте, потому что серийно выпускаемых свечей практически не существовало. Использовались восковые свечи, но были очень дорогими; сальные свечи были дешевле, но дымные и плохо пахли.

В первоначальном маяке Winstanley Eddystone было использовано 60 свечей весом в один фунт, когда он был впервые зажжен в 1698 году. На маяке Eddystone Смитона в 1759 году первый свет был выставлен от 24 свечей, которые давали довольно слабый свет, хотя это было сказал, что свет можно было увидеть в телескоп из Плимута-Хоу, находящегося на расстоянии 12 миль.Свечи, которые Смитон использовал в Eddystone, весили 2/5 фунта каждая, и 24 свечи приходилось заменять примерно раз в 3 часа.

Реплика канделябра, первоначально установленного на маяке Эддистоун. (1759)

Настоящая свеча из маяка Эддистон. (1759)

Масляные лампы Обзор

Крессет был одной из самых ранних форм масляной лампы, используемой в маяке.Он представлял собой выдолбленную из камня чашу, наполненную рыбьим жиром, с одним или несколькими маленькими веревочными фитилями. Шли годы, начали использоваться несколько других типов масляных ламп. Лампы, как правило, изготавливались местными мастерами и начали использоваться еще в 1500 году. В то время не существовало стандартных типов ламп; однако у большинства ламп были фитили из твердой веревки, сделанные из свободно плетеной хлопковой ткани, и довольно небольшой общий масляный резервуар, в который подавался один или несколько фитилей. Сначала в этих лампах использовался рыбий жир, тюленьий жир, а затем китовый жир.В них не использовались дымоходы или отражатели, и они давали очень плохой свет с большим количеством дыма и едких испарений. Были опробованы небольшие оловянные лампы, но они потерпели неудачу из-за отсутствия достаточного количества масла и плохого пламени. Твердые фитили очень плохо сжигали масло на фитиле, производя большое количество дыма. Более поздние улучшения были сделаны путем сплющивания фитилей, чтобы окружающий воздух лучше достигал обеих сторон. Хотя это дало лучшее пламя, некоторое количество дыма и сажи все еще образовывалось, а часть масла не поглощалась пламенем.

Лампы паук

К 1760-м годам форма лампы-паука, известная как Pan Lamp, заменила другие ранние масляные лампы в некоторых маяках. Сообщается, что в светильнике Sandy Hook в Нью-Джерси, построенном в 1764 году, использовались две лампы Pan с общим количеством масляных пятен 48, подвешенные к потолку комнаты с фонарями на цепях. Лампы Pan Lamps были представлены в нескольких формах. Существовали круглые и прямоугольные сковороды, а на первых маяках использовалась лампа Pan Lamp в форме пончика. Лампы Pan с круглой формой были также известны как лампы Compass.

Лампа Pan Lamp решает проблему ограниченного запаса масла и может работать в течение двенадцати или более часов при одной заправке масла. В Pan Lamp было несколько фитилей из веревки. Количество фитилей варьировалось от двух до двадцати четырех, причем очень часто использовалось от восьми до десяти фитилей. Пан-лампа давала больше света, чем другие ранние масляные лампы, потому что отдельные фитили большого диаметра были размещены почти бок о бок по поверхности металлической сковороды, и все пламя можно было видеть одновременно.Его основными недостатками были относительно низкая светоотдача, огромное потребление масла, а также дым и дым, производимый в помещении с фонарями, что временами становилось почти невыносимым.

Типичная панельная лампа с десятью «огнями». (Ок. 1760 г.)

Лампы

Pan Lamp использовались очень давно. Ранние списки источников света показывают лампу Compass с 8 фитилями, которая все еще использовалась в маяке Vermilion в Огайо в 1849 году. Лампы Compass Pan были единственным типом ламп, использовавшимся на американских лайнерах до середины 1850-х годов.

Ковшовая лампа, другая форма паучьей лампы, была доступна в течение многих лет и начала использоваться в маяках во второй половине 1700-х годов, в основном в небольших маяках, маяках и прожекторах. Ковшовая лампа была сделана из листового металла и имела цилиндрическую форму с двумя или четырьмя желобами, выступающими по бокам. На каждом носике был веревочный фитиль большого диаметра, который спускался внутрь корпуса лампы в масло. Под каждым выпускным отверстием находился каплеуловитель аналогичной формы.Ковшовая лампа вмещала до восьми литров масла и могла проработать двенадцать или более часов на одной заправке масла. Его основными недостатками по-прежнему были очень плохой свет, дым и пары, а также проблема, заключающаяся в том, что некоторые пламя было скрыто от глаз за ведром, когда на него смотрели с определенных направлений. В светильнике на мысе Генри в 1792 году использовалась лампа этого стиля, на которой горел рыбий жир, вероятно, из сельди. Лампы-ведра использовались долгое время, и четыре из них были зарегистрированы как используемые в 1845 году на маяке Каннингем-Крик в Огайо.

Типичная лампа ведра с двумя фитилями. (ок. 1780 г.)

Фонтанные лампы

В фонтанных лампах используется закрытая емкость с топливом с небольшим клапаном на нижнем конце. Клапан устанавливается на высоте немного ниже верхней части фитиля в горелке лампы. По мере сжигания топлива клапан в фонтане приоткрывается, пропуская дополнительное масло в трубку, идущую к горелке. Фонтанная лампа поддерживает постоянный уровень топлива в горелке.Фонтанные лампы работают за счет капиллярного притяжения и не переполняют фитили.

Лампа Аргана

В 1782 году Франсуа-Пьер Ами Арган (1750–1803), физик швейцарского происхождения, живший во Франции, изобрел двойную тяговую горелку, которая стала известна как масляная лампа Аргана. В конструкции Аргана использовались две тонкие металлические трубки, одна вставленная внутри другой. Между этими трубками был помещен фитиль, который образовал длинный полый цилиндр. Воздуху позволяли входить в центр фитиля через отверстия, размещенные в маслосборнике, прикрепленном к дну фитильных трубок. Воздуху также позволяли проникать вокруг внешней стороны внешней фитильной трубки через отверстия в нижней части держателя дымохода. Конструкция Аргана обеспечивала пламя гораздо больше кислорода, более эффективное сгорание топлива и гораздо более яркий свет. Арган также изобрел использование дымохода, который помогал обеспечить дополнительный воздушный поток над фитилем и защищал пламя от внешних воздушных потоков, которые могли заставить его мерцать.

(Рисунок автора с рисунка маяка) Типичная горелка для ламп Арганда.(1782)

В 1787 году еще один француз, господин Ланж, изобрел узкую трубу, которую Арган быстро добавил в свою конструкцию. Суженный дымоход заставлял наружный воздух приближаться к пламени. Это действие еще больше улучшило сгорание топлива, давая еще более яркое пламя, мощность которого составила около 7 свечей.

Лампа Роберта Стивенсона

С 1803 по 1810 год Роберт Стивенсон работал над улучшением конструкции медных параболических отражателей и ламп Шотландии.Он выбрал улучшенную лампу Argand с фонтанным топливным баком, установленным в параболическом отражателе с тяжелой серебряной оболочкой. Топливный бак фонтана вмещал 24 унции топлива. К 1809 году, ему удалось разработать конструкцию, где лампа была в состоянии быть освобождено от фокуса отражателя, повернув стопорное кольцо, то пусть ламповый узел скользят вниз, что позволяет легко заменить фитиль или обрезки, и позволяет легко полировку внутренняя часть отражателя. Когда работа была завершена, смотритель поднимал лампу обратно в заданное положение, в фокус рефлектора, и фиксировал ее кольцом.Новые лампы Стивенсона впервые установили на маяке Белл-Рок в 1811 году.

(Рисунок автора с рисунка в освещении маяка 1859 г.) Выдвижная лампа Роберта Стивенсона с отражателем. (1811)

Лампы Уинслоу Льюиса

Уинслоу Льюис, капитан американского корабля, создал грубую конструкцию лампы, но ему удалось произвести впечатление на правительство посредством реальных испытаний характеристик лампы и низкого расхода масла, которые проводились на Бостонском маяке. В 1812 году правительство США заплатило Льюису более 20 000 долларов за его изобретение.

(Рисунок автора из патентного рисунка) Патент на лампу Уинслоу Льюиса 2901-X. (1818)

Лампа в дизайне Льюиса была грубой копией лампы в стиле Аргана с горелкой на три четверти дюйма. В оригинальной лампе также использовался короткий стеклянный дымоход и простой фитиль из хлопка, который был плохо изготовлен и приводил к неэффективному использованию топлива. Почти все американские маяки с 1812 по 1840 год использовали дизайн отражателя и лампы Уинслоу Льюиса, и большинство из них продолжали использовать этот дизайн примерно до 1858 года.

(рисунок автора из патентного рисунка) Лампа Уинслоу Льюиса / Бенджамина Хемменуэя. (1844)

Масло и керосин Лампы для линз Френеля

В линзах Френеля использовалось несколько стилей ламп. Они различались как принципами работы, так и порядком или размером линзы Френеля, в которую они были помещены. Основные стили светильников были следующие:

Капиллярные лампы

Капиллярные лампы основаны на принципе капиллярного притяжения, при котором топливо поднимается к пламени самим фитилем.В этих лампах топливо хранится под горелкой, а волокна фитиля впитывают топливо и поднимают его из топливного резервуара к вершине фитиля за счет капиллярного действия внутри волокон. Эти лампы использовались в линзах четвертого порядка и меньшего размера.

Улучшенная лампа Функа четвертого порядка (1888)

В 1888 году Джозеф Функ смог значительно улучшить лампы, используемые в линзах четвертого порядка в Америке. Фанк модернизировал старую лампу четвертого порядка и создал «улучшенную лампу четвертого порядка», которая имела новый рассеиватель пламени и ряд регулировок воздушного потока.

Лампа Funck-Heap (1892)

В меньших маяках в 1892 году была представлена ​​лампа под названием Funck-Heap. Это была стандартная лампа Argand с одним фитилем в один восьмой дюйм. В центре пламени находилась кнопка распространения пламени, которая раскалывалась докрасна и помогала поддерживать пламя постоянного размера и формы. Подача фитиля осуществлялась винтовой резьбой на трубке, несущей фитиль. Лампа Funck-Heap стала стандартной лампой, используемой во всех линзах четвертого порядка в American Lighthouse Service, и была переоборудована во все маяки с использованием линз четвертого порядка так быстро, как только могла быть произведена.Такая же конструкция с небольшими изменениями пламени и дымохода была разработана для ламп пятого и шестого порядка.

Фонтанная лампа постоянного уровня Функа (1876)

Лампа постоянного уровня использовалась в так называемом прожекторном свете. В качестве дальномеров использовались прожекторы с лампой постоянного уровня с параболическим отражателем. Лампы постоянного уровня также использовались с одной маленькой линзой Френеля в форме яблочка перед лампой в качестве дальномерных огней.

Американская лампа постоянного уровня.

Механические лампы перелива

Заводные концентрические фитильные лампы Френеля-Араго (1819)

Огюстен Френель и Франсуа Араго использовали идеи графа Рамфорда и Гайтона де Морво для разработки новых ламп в стиле Арганд и в конце 1819 года провели серию испытаний ламп с различным количеством концентрических фитилей. Лампа, даже с несколькими концентрическими фитилями, не будет работать должным образом, потому что несколько фитилей вызвали такой сильный жар, что горелка расплавилась, а фитили быстро обугливались.После многих испытаний было обнаружено, что лампа в стиле Аргана, изобретенная месье Бертраном Карселем в 1800 году, может использоваться с несколькими концентрическими фитилями.

Лампа Carcel оснащена двухпоршневым механическим насосом, приводимым в действие часовым механизмом, который нагнетает избыточное масло через трубку к фитилю, переполняя фитиль и охлаждая всю горелку. К декабрю 1819 года Френель и Араго создали лампу с несколькими концентрическими фитилями, используя принцип охлаждения Карселя, и в их лаборатории работала первая горелка с тройным фитилем.В течение нескольких месяцев они также разработали горелку с четырьмя фитилями и предложили ее использовать в составе первой изготовленной линзы первого порядка.

Ранняя лампа Френеля-Араго с часовым механизмом насоса Карселя, показанная в основании. (1823)

Французская лампа с двумя фитилями. (1840)

Спасательная лампа Lepaute (ок. 1830)

В 1830-х годах Огюстен Анри-Лепот разработал спусковую лампу с использованием металлических поршней вместо кожаных, используемых в оригинальных лампах Френеля-Араго, и двух групп сдвоенных чередующихся насосов по сравнению с двумя простыми насосами в оригинальной лампе Френеля-Араго.Он приводился в действие часовым механизмом через зубчатое колесо, известное как спусковой механизм, который позволял механизму привода насоса работать только в одном направлении. Тем не менее, многие технические трудности оставались с лампой спуска Lepaute, и она не использовалась, за исключением испытаний, примерно до 1845 года, когда г-н Вагнер улучшил ее конструкцию.

Лампа помпы Вагнера (1845)

В 1845 году Вагнер, инженер, работавший на брата Августина Леонора Френеля, улучшил конструкцию спусковой лампы Лепауте.Его конструкция значительно усилила механизм привода насоса и упростила его работу. Он также добавил к каждому насосу простой винт, предназначенный для регулирования потока масла к горелке за счет уменьшения отверстия, оставшегося для прохождения масла.

Пружинная лампа замедлителя Франшо (1836)

В 1836 году господин Франшо изобрел лампу замедлителя, в которой поршень со спиральной пружиной заставлял масло течь к фитилям через суженный клапан, известный как замедлитель. Эти лампы использовались в большинстве фиксированных линз во Франции и в Америке, когда линзы Френеля были впервые установлены в 1850-х годах. Однако примерно после 1865 года они не использовались в американских маяках.

Механизм, помещенный в резервуар лампы, был образован спиральной пружиной, прикрепленной к легкому поршню. Поршень представлял собой диск из листового железа, снабженный кожаной шайбой и соединенный с трубкой, питающей горелку. К поршню соединялся квадратный шток с зубьями шестерни, который служил для подъема поршня и сжатия пружины.Лампа заводилась поворотом ключа, закрепленного в верхней части горелки, который приводил в действие ведущую шестерню, входящую в зацепление с зубьями квадратного стержня. Каждую ночь необходимо было заводить лампу перед тем, как она впервые зажигается, и нужно было перематывать ее по истечении примерно четырех часов горения. Поршень под давлением пружины давил на масло, которое заставляло его подниматься по трубке подачи масла к клапану замедлителя, где оно входило в основание горелки и питало фитиль.

Лампу замедлителя

Franchot было трудно обслуживать, потому что ее пружинный привод был склонен к заклиниванию, ее заводной механизм легко заклинивал, а клапан замедлителя было трудно обслуживать должным образом, и он обеспечивал только очень плавный контроль расхода топлива.

Лампа замедлителя Lepaute (ок. 1845 г.)

Огюстен Анри-Лепот начал модернизировать лампу замедлителя в начале 1840-х годов. Он заменил приводную пружину на гораздо более тяжелый поршень и заменил заводную передачу на цепную передачу, которая позволяла легко поднимать тяжелый поршень с помощью кривошипа. Клапан замедлителя был заменен легко регулируемым игольчатым клапаном, который автоматически перемещался при опускании поршня. Эти изменения значительно повысили надежность лампы замедлителя Lepaute.Однако поршень все еще был склонен к заклиниванию, а его кожаное уплотнение довольно быстро изнашивалось. Большинство маяков в мире переоборудованы под эту лампу, начиная ок. 1860.

В этой лампе тяжелый поршень давил на масло только своим собственным весом и выталкивал масло вверх по трубке сбоку от корпуса лампы. Масло текло вверх по трубке в камеру с крошечным отверстием, расположенным на конце по направлению к центру лампы, где находилась игла замедлителя. Игла-замедлитель позволяла небольшому и строго контролируемому потоку масла проходить в горелку с постоянной скоростью.

Пневматические лампы

Пневматические лампы работают за счет использования давления воздуха для поддержания потока масла или керосина из топливного бака под горелкой до фитилей.

Пневматическая лампа Wilkins (1837)

Эта лампа состоит из резервуара «A», заполненного маслом, цистерны подачи «B», заполненной маслом, и воздушной камеры «C». Существует трубка «D», которая проходит от дна резервуара «A» к воздушной камере «C», через которую масло проходит в воздушную камеру «C.Трубка «E» из верхней части воздушной камеры «C» проходит вверх в подающую цистерну «B.» Основная труба «F», ведущая к горелке, проходит от центра подающей цистерны «B» вверх через Резервуар «А» горелки. Давление масла из резервуара «А» в воздушную камеру «С» заставит воздух поступать в подающий резервуар «В» и заставит масло течь к горелке, пока в резервуаре есть какое-либо масло. 'A.'

Пневматическая лампа воздушного давления в куче (1899)

В 1899 году Дэвид Хип начал изучать серьезные проблемы технического обслуживания гидравлических ламп, которые в то время использовались, и создал лампу давления воздуха.В этой лампе использовалось давление воздуха 20 фунтов на квадратный дюйм, чтобы надавить на керосин и заставить его течь к лампе. Механизм давления воздуха был очень простым и легким в обслуживании хранителем. Впервые эти лампы были введены в эксплуатацию около 1900 года.

Гидростатические лампы

Гидростатическая лампа была изобретена Питером Киером в 1787 году. В ней использовалась жидкость, немного тяжелее масла, которая текла под маслом и подталкивала его вверх по трубке к фитилям.Он не использовался в маяках, пока не был значительно улучшен усилиями французского химика Тилорье много лет спустя.

Гидростатическая лампа Тилорье (ок. 1840 г.)

Тилорье изобрел улучшенную гидростатическую лампу. Эта лампа требовала использования растворенного сульфата цинка и тестового прибора, называемого «Аэрометр», для проверки плотности растворенного сульфата цинка. Тилорье использовал раствор сульфата цинка в качестве тяжелой жидкости, которая стекала по трубке под нефтью.Масло фактически плавало на сульфате цинка и было направлено по трубке к горелке и к фитилям. Любой избыток масла, переливающийся через горелку, собирался и возвращался в верхнюю часть масляного бака через переливную и возвратную трубку. Гидростатическая лампа использовалась для замены ранних ненадежных механических ламп с часовым механизмом в фиксированных лампах, где нельзя было использовать надежные фонтанные или гидравлические лампы из-за того, что их фонтан и трубопроводы производили недопустимые тени внутри линзы. Служба шотландского маяка выбрала эту лампу для использования во всех своих фиксированных объективах, начиная с середины 1840-х годов.

Основным недостатком гидростатической лампы было то, что она работала на основе относительно небольшой разницы в плотности (удельном весе) сульфата цинка и масла. Если плотность раствора сульфата цинка не совсем правильная, масло не будет течь вообще или будет течь слишком быстро.

(рисунок автора) Гидростатическая лампа Тилорье. (ок. 1840 г.)

Гидравлические лампы

Гидравлическая лампа была очень похожа на фонтанную лампу и использовалась во всех заказах линз.Он был основан на гравитационной подаче и состоял из резервуара над линзой; еще один резервуар под горелкой для масла, которое вылилось из горелки; насос для подъема масла в верхний резервуар и горелку.

(Рисунок автора с чертежа маяка) Обзор гидравлической лампы.

Общие принципы работы гидравлической лампы

В начале каждого дня хранитель удалял всю нефть из нижнего резервуара «А».Затем он заполнял нижний резервуар «A» чистым свежим маслом и закрывал дроссельный клапан «F.» Затем хранитель использовал рычаг насоса, соединенный с насосом «B», и закачивал свежее масло из нижнего резервуара «A» вверх через трубу «C» в верхний резервуар «D», в котором было достаточно свежего масла для работы в течение самой длинной ночи в году с некоторым остатком масла. Свежее масло заполняло верхний резервуар «D», а затем стекало по трубе «E» к дроссельному клапану «F», где оно не могло течь дальше. Примечание: в гидравлической лампе, разработанной Джорджем Мидом, также можно было перекачивать масло из резервуара для хранения, который находился в помещении ниже помещения с фонарем, а не из нижнего резервуара ‘A.’

Вечером лампа зажигалась при открытии дроссельной заслонки «F», что позволяло маслу течь вверх по центральной трубке, проходящей через маслосборник «K», в горелку «G», где оно текло через фитили. Хранитель поджег масло на фитилях и отрегулировал поток масла, регулируя дроссельный клапан «F» и регулируя высоту фитилей, поднимая или опуская фитили с помощью отдельных регулировочных ручек фитилей на горелке «G.». Перелив масла проходил через концентрические фитили и обратно в коллектор перелива «K» и через небольшую трубку в чашку датчика, которая была частью детектора перелива топлива.Сигнальный звонок использовался с лампами в свете линз Френеля. Он состоял из рычага, который вращался как качели. Один конец рычага был поднят и заблокировал механизм сигнализации. На другом конце рычага находилась небольшая сенсорная чашка с маленьким отверстием в нижней части. Чашечка датчика находилась в потоке масла от перелива горелки. Пока масло переливалось через горелку, сенсорная чашка оставалась наполненной маслом, а аварийный рычаг удерживался на месте. Если переливание масла прекратится, сенсорная чашка перестанет наполняться, и масло внутри нее будет вытекать через небольшое отверстие в ее дне.Когда это произошло, рычаг сигнализации больше не удерживался в верхнем положении, а конец, блокирующий механизм сигнализации, опускался, и звуковой сигнал звучал. Сигнализация обычно состояла из колокола, расположенного в башне или в каюте хранителя. После прохождения через сенсорную чашку переливное масло пропускалось в верхнюю часть нижнего резервуара «А» через небольшой сетчатый фильтр.

Поток воздуха через горелку и дымоход регулировался вручную с помощью ручки заслонки дымохода «H». В центре верхнего резервуара «D» было цилиндрическое отверстие.Через это отверстие к стеклянному дымоходу переходил дымоход из листового железа. В верхней крышке верхнего резервуара «D» находился регистр терморегулирования «J», который окружал дымоход из листового железа. Когда регистр был открыт, нагретый воздух проходил между дымоходом и резервуаром, мало влияя на температуру масла. Когда он был закрыт, нагретый воздух был заблокирован, и масло нагревалось им, так что в холодную погоду масло оставалось достаточно жидким, чтобы легко течь по трубам.

Гидравлическая лампа Wilkins (ок. 1839 г.)

Эта лампа состояла из резервуара для хранения необходимого количества масла для использования в течение одной ночи, бачка подачи и горелки. Снизу резервуара к подающему бачку подсоединена трубка. В конце этой трубки был подвижный упор, к которому был прикреплен полый металлический шар, который служил, когда масло в цистерне поднималось или опускалось, для регулирования потока масла в цистерне и к горелке. Масло подавалось из подающей цистерны по трубке от дна цистерны к горелке и до концентрических фитилей.Перелив масла перетек в сливной бачок.

Гидравлическая лампа Мида (1853)

Эта лампа была спроектирована тогдашним лейтенантом Джорджем Г. Мидом из Корпуса инженеров-топографов США и установлена ​​им сначала на маяке Санд-Ки во Флориде, а затем и в других местах. Следует отметить, что это был тот же Джордж Г. Мид, который стал генералом, возглавлявшим войска Союза в битве при Геттисберге во время Гражданской войны.

Лампа Мида должна была заменить французские механические лампы моделей Френеля-Араго и Лепаута и покончить с насосами и часовыми механизмами.Эта лампа ранее описывалась в разделе «Общие принципы работы гидравлической лампы».

(Рисунок автора с рисунка маяка) Гидравлическая лампа Джорджа Г. Мида. (1853)

Гидравлическая лампа Franklin (1863 г.) - для осветительных приборов четвертого, пятого и шестого порядков

Эта лампа была разработана капитаном Уильямом Б. Франклином, Корпус инженеров-топографов США и инженером-секретарем Совета по маякам.Он состоял из четырех основных частей:

1. Герметичный резервуар с присоединенной трубкой подачи, опирающийся на верхнее кольцо линзы.

2. Горелка с приемной трубкой и контролем уровня масла.

3. Кронштейн с капельницей, прикрепленный к нижнему кольцу объектива.

4. Воздушная камера контроля уровня масла, выходящая в приемную трубку.

Джозеф Функ создал почти идентичную лампу для использования с линзами четвертого, пятого и шестого порядка в 1869 году, в которой также использовалась его конструкция с поплавковым клапаном для замены камеры контроля уровня масла гидравлической лампы Франклина.

(Рисунок автора с рисунка маяка) Гидравлическая лампа Франклина. (1863)

Гидравлическая поплавковая лампа Функа (1869)

Основным преемником французской механической лампы в Америке была лампа, разработанная г-ном Джозефом Функом, мастером мастерских American Lighthouse Service в депо на Статен-Айленде, Нью-Йорк.

Гидравлическая поплавковая лампа

Funck имела насос, управляемый вручную, который поднимал масло из нижнего резервуара в верхний резервуар через трубу ‘A. Затем масло стекало из верхнего резервуара по трубе «B» в поплавковую камеру. Поплавок «C» имел форму пончика и плавал по поверхности масла в стеклянной камере. В центре поплавка «C» была закреплена маленькая игла, направленная вверх в ограничитель особой формы во входной маслопроводной трубе «B», и когда поплавковая камера была заполнена маслом, игла поплавка «C» блокировала дальнейший поток. масла из трубы «B» в поплавковую камеру. После прохождения через поплавковую камеру масло стекало к фитилю.По мере того, как масло перетекает в фитили и над ними, часть его сгорает, масло в поплавковой камере опускается, а поплавок «C» опускается, позволяя большему количеству масла попасть в камеру. Поплавок «C» был отрегулирован таким образом, чтобы подниматься и закрывать впускное отверстие для масла, как только масло достигает нужной высоты, чтобы просто перетекать через фитиль, таким образом поддерживая масло всегда на одном уровне. Переливное масло проходило через коллектор перелива «D» в верхнюю часть нижнего резервуара.

Лампа на 8 дней Функа (1885)

В начале 1880-х годов возникла острая потребность в фонарях, которые можно было использовать в качестве сигнальных огней на небольших пирсах и в качестве фонарей для столбов, служащих сигнальными огнями для препятствий на основных внутренних реках.Проблема с лампами, которые использовались в то время, заключалась в том, что им требовалось постоянное внимание. В 1885 году Джозеф Функ разработал идею добавления большого круглого резервуара для масла вокруг верхней части лампы, что дало ей возможность работать до 8 дней без какого-либо внимания. Эта конструкция работала неплохо, но сама лампа представляла собой старомодную разновидность плоского фитиля, а линза была сделана из прессованного стекла довольно низкого качества. Лампа также была подвержена сильному ветру.

5-дневный фонарь для линз, разработанный и улучшенный Дэвидом Хипом.

5- и 8-дневные лампы Heap (1889)

В 1889 году Дэвид Хип разработал усовершенствованный дизайн американского 8-дневного фонаря и изобрел новый 5-дневный фонарь. Он описал свои мысли в отчете Lighthouse Board следующим образом:

«Восьмидневные трубчатые линзы-фонари оказались весьма успешными в том, что они удерживали свет без внимания в течение этого периода времени, я полагал, что было бы целесообразно применить тот же принцип к фонарю с хрустальными призмами, используя лампа с круглой горелкой и дымоходом, и таким образом получить гораздо более мощный свет.”

Автоматическая лампа Бенсона-Ли (1895)

К 1895 году в Европе автоматические лампы Бенсона – Ли начали использовать в маяках. У него были специальные фитили, покрытые углем из смолы, и он не требовал обрезки в течение четырех или пяти дней работы. Он был выбран для всех новых инсталляций в Шотландии и действовал как американская 8-дневная лампа. Лампа Бенсона-Ли пришла на смену более ранней лампе Троттера-Линдберга, разработанной в Швеции, для обслуживания которой требовалось значительно больше технических знаний.

Горелки газовые

Месье Филиппу Ле Бонд д'Амберсену в 1799 году был выдан французский патент на производство осветительного газа из дерева, который был получен путем обугливания древесины в закрытой реторте. Он назвал свое изобретение термо-лампой, которая в том году впервые была использована на маяке Гавра во Франции.

Нефтяной газ впервые был использован на маяке Холихед в Уэльсе в 1820 году, а с 1819 по 1827 год Френель и Араго экспериментировали с использованием газовых горелок для использования в линзах Френеля, однако они решили продолжить использование своих многожильных фитилей. масляные лампы.Также в 1823 году газ Pintsch был опробован на маяке Южного Форленда в Англии. Во всех этих ранних экспериментах с газом использовались простые трубчатые или многотрубные горелки.

(Рисунок автора по рисунку в Oeuvres Completes de Fresnel) Газовая горелка Френеля - Араго 1824.

Маяк, построенный в 1829 году и известный как «свет Барселоны», иногда называемый «портлендским светом», расположенный на озере Эри, был уникален из-за своего источника топлива. Соседний город Фредония, штат Нью-Йорк, был первым местом в Северной Америке, где с 1821 года началось коммерческое использование природного газа. Маяк Барселоны располагался в 18 милях к западу от Фредонии, и в течение части своей жизни он использовал расположенный неподалеку «источник» Природный газ по трубам доставлялся к башне на расстояние двух миль, чтобы зажечь ее лампы. К сожалению, в 1838 году природный газ закончился, и газовые лампы были сняты.

В 1841 году была предпринята попытка использовать другую форму древесного газа, известного как канифольный газ, на световой станции Кристина-Крик, недалеко от Уилмингтона, Делавэр.Канифольный газ производился путем нагревания сосновых бревен (канифоли) или сосновых бревен в закрытой реторте. Примерно через год испытаний работа в Кристине-Крик была прекращена как непрактичная.

Позже газ использовался в маяках в ряде стран. Однако его производство, доставка и чрезмерное нагревание ограничили его использование относительно небольшим количеством местоположений маяков. Основным недостатком была необходимость строительства и эксплуатации газодобывающего завода рядом с каждым маяком, где он должен был использоваться.

(Рисунок из отчета Trinity House об относительных достоинствах электроэнергии, газа и нефти 1885 г.)

Типичный газогенераторный объект, который должен был быть расположен рядом с каждым маяком, использующим газ.

Композитная газовая горелка Уигема (1868)

Джон Р. Вигхэм разработал множество форм ламп для использования с угольным газом в Ирландии, начиная с 1865 года. Его конструкции были первыми, которые можно было надежно использовать и которые можно было подбирать в зависимости от размера линзы.Конструкции Уигэма варьировались от 28 до 108 газовых форсунок, и были проведены эксперименты с еще большим количеством форсунок. Газовые лампы Вигэма широко использовались в Ирландии.

(рисунок автора) 108-струйная композитная газовая горелка Джона Р. Вигэма. (1868)

Керосиновые горелки

Керосиновая горелка Доти (1868)

Капитан американского корабля Генри Харрисон Доти думал, что сможет решить проблемы, связанные с использованием керосина в горелках маяков.Он описал свои усилия следующим образом:

«В 1866 году мне пришла в голову идея, что если парафин (прим. Ред .: керосин), который производится сейчас, с большим удельным весом и стандартами безопасности, может быть использован в освещении маяков, это приведет к большой реформе экономики и интенсивности прибрежного освещения. быть достигнутым. Соответственно, я решительно взялся за решение проблемы, как это могло повлиять не только на горелку с одним фитилем, но и на лампы с концентрическими фитилями. После более чем двух лет непрерывных исследований и экспериментов мне удалось найти способы сделать это для всех типов горелок, и это тоже, без каких-либо структурных изменений в устройстве или лампе, которые используются в настоящее время.”

Доти упомянул удельный вес керосина, потому что чем тяжелее керосин, тем он менее летуч и, следовательно, безопаснее его использовать.

Французская лампа с пятью фитилями на основе патента Доти. (ок. 1873 г.)

Французская служба маяков долгое время считалась лидером в области технических инноваций и качества. Капитан Доти взял образцы своих последних горелок и в ноябре 1868 года отправился к императору Наполеону III, убедив его в их преимуществах и попросив Францию ​​предать их суду.Запрос Доти был удовлетворен, и в декабре 1868 г. началось судебное разбирательство в Французской Маячной Службе, которое успешно завершилось в январе 1869 г. Затем ряд французских маяков были переведены на керосин в качестве топлива с модификациями горелки Доти. Французы не использовали горелку Doty напрямую. Вместо этого они купили права на использование принципов дизайна Doty в своих собственных конструкциях горелок.

Керосиновые лампы Функа (1876)

В начале 1874 года Джозефу Функу, мастеру лампового цеха в Томпкинсвилле, штат Нью-Йорк, было поручено начать анализ любых изменений, необходимых в конструкции горелок для использования керосина.Джозефу Функу был выдан патент на свою версию керосиновой горелки для маяков 28 ноября 1876 года. Капитан Доти продолжал дальнейшее описание своей конструкции, и 28 марта 1877 года он попросил второе переиздание своего патента, чтобы описать некоторые дополнительные особенности его оригинального дизайна, которые, как он чувствовал, Фанк нарушал, и начал судебный процесс против Lighthouse Board и Funck. 5 декабря 1878 г. было вынесено окончательное решение Верховного суда округа Колумбия. В этом решении Функ и правительство выиграли все пункты, и конструкция с несколькими фитилями Функа была объявлена ​​свободной от каких-либо патентных нарушений, связанных с H.Х. Доти или кто-нибудь еще. Lighthouse Board теперь имел право развернуть керосиновые горелки Funck с несколькими фитилями по всей системе.

(Фото из Национального архива 26-LG-16-38) Американские керосиновые лампы с двумя, пятью и тремя фитилями. Все лампы замедленного типа.

Лампа с четырьмя фитилями Джозефа Функа. (1883) Лампа модераторского типа.

Французская керосиновая горелка с 10 фитилями.

ацетилен

Процесс производства ацетилена был изобретен канадцем Томасом Леопольдом Уилсоном в 1892 году. Уилсон также изобрел идею производства ацетилена внутри буя в 1904 году. Ацетилен также иногда называют газом Далена. Когда ацетилен используется в работе маяка, газ либо подается в баллонах, либо генерируется на месте.

В 1896 году два француза, Джордж Клод и Альбер Гесс, разработали метод хранения сжатого ацетилена путем растворения его в ацетоне, помещенном в стальные цилиндры. В этой системе газ сжимается в цилиндры, заполненные пористым веществом и ацетоном, жидкостью, обладающей замечательной способностью абсорбировать при атмосферном давлении, в двадцать четыре раза превышающем собственный объем газообразного ацетилена. Его способность поглощать газ увеличивается пропорционально давлению, так что при давлении в десять атмосфер он растворяет ацетиленовый газ в двести сорок раз больше собственного объема.

Один из первых в мире буев для ацетиленового газа был разработан Дэвидом П.Хип, инженер депо Третьего округа, в 1897 году. Буй Хипа использовал три резервуара сжатого ацетиленового газа для питания линзового фонаря и использовался в эксперименте, проводившемся в гавани Нью-Йорка.

Ацетиленовая газовая лампа была установлена ​​на маяке Клох в Шотландии около 1900 года, и ацетилен использовался для работы всего, от домашнего освещения, противотуманных сигналов и машинного отделения до самой лампы маяка. В Америке маяк, оборудованный генератором для производства ацетиленового газа из карбида кальция, был установлен в Мобильном канале в 1902 году, и это было первое официальное использование ацетиленового газа Американской маяковой службой.Сжатый ацетилен впервые был официально использован на заводах Jones Rocks Beacon, Коннектикут, и South Hook Beacon, Sandy Hook, Нью-Джерси, в 1903 году.

В 1904 году процесс получения растворенного ацетилена был улучшен, когда Джон Хойер обратился в компанию Gasaccumulator Company (позже известную как AGA Company) с просьбой изменить конструкцию существующего аппарата. Г-н Густав Дален из Стокгольма, Швеция, решил проблему, разработав состав AGA для хранения газа в баллонах. Он также изобрел испаритель ацетилена в 1905 году, который резко сократил количество используемого газа.В Кальмарсунде был установлен экспериментальный буй Шведского совета лоцманской проводки, показывающий неподвижный ацетиленовый огонь в 1905 году. В следующем году буй был впервые оснащен мигалкой Далена. Мигалка Dalen уменьшила количество потребляемого газа и, как было доказано, практически не нуждалась в обслуживании.

American Lighthouse Service выбрала конструкцию буя Willson с водой из карбида, а не ацетоновый цилиндр под давлением. В буе Уилсона газ производился на месте путем прохождения твердого карбида кальция через брезентовый желоб в топливную камеру в так называемом «процессе зарядки».Этот процесс был очень опасным, и в 1913 году произошел взрыв при заправке такой ацетиленовой камеры в буй на тендере Hibiscus. Позже Америка отказалась от конструкции Уилсона и начала использовать баллоны под давлением во всех американских маяках.

(рисунок автора) Ацетиленовый регулятор мигающей лампы.

Солнечный клапан

Изобретение солнечного клапана сыграло решающую роль в расширении использования ацетилена в маяках.Дален изобрел солнечный клапан в 1907 году, чтобы еще больше увеличить время между заменами газовых баллонов. Sun-Valve состоял из набора отражающих позолоченных медных стержней, поддерживающих подвешенный абсорбирующий черный стержень. Центральный черный стержень поглощает тепло от солнечного света и расширяется, закрывая небольшой клапан у его основания и перекрывая подачу газа к горелке (всегда поддерживается контрольная лампочка). Когда приближается темнота, тепло уменьшается, и черный стержень сжимается, открывая клапан и обеспечивая полный поток газа к горелке.Центральный черный стержень можно отрегулировать с помощью винта, а весь солнечный клапан заключен в тяжелый стеклянный цилиндр. Первый солнечный клапан был введен в эксплуатацию на маленьком маяке Фурухольмен недалеко от Стокгольма в 1907 году. В более поздних конструкциях солнечных клапанов не использовались отражающие позолоченные стержни, чтобы снизить стоимость сборки солнечного клапана.

Американский солнечный клапан в защитной клетке.

В Англии сэр Томас Мэтьюз создал специальный часовой механизм, который мог рассчитывать циклы вспышек, а также время включения и выключения необслуживаемых фонарей с использованием ацетиленового топлива. Часовой механизм заводился автоматически с помощью того же механизма, который приводил в действие вращение линзы. Хотя его цель заключалась в том, чтобы работать аналогично солнечному клапану, он не мог реагировать на штормы, как солнечный клапан, и не мог быть размещен на открытом воздухе или на буях.

Ацетиленовые контрольные часы Мэтьюза. Регулирующий клапан ацетилена находится слева по центру.

Лампы накаливания на масляных парах

Одна из первых ламп, работающих на газообразном масле, была разработана Нюбергом и Литом в Швеции в 1881 году.Он работал путем испарения рапсового масла и сжигания его без покрытия, как это делает горелка Бунзена. Однако лампы этого типа не давали дополнительной светоотдачи. Следующим шагом было добавление колпака из раскаленного газа, изобретенного Карлом Ауэром фон Вельсбахом в Вене в 1885 году. Это привело к созданию первой керосиновой лампы накаливания на масляных парах (IOV), которая была установлена ​​на маяке L'lle Penfret. французами в 1898 году. В нем использовалось давление воздуха и трубка испарителя топлива, в которой керосин предварительно нагревали до мелкодисперсного пара, прежде чем он воспламенился в виде пламени.Это резко увеличило количество кислорода в пламени и обеспечило более яркое пламя с меньшим расходом топлива.

В 1901 году американец Артур Китсон изобрел усовершенствованную горелку, в которой масло превращалось в пар под давлением в реторте, а затем смешивалось с воздухом в смесительной камере с образованием газа для нагрева мантии из платиновой сетки. Платиновая сетка быстро карбонизировалась, и вскоре Китсон отказался от нее в пользу накаливания в стиле Вельсбаха, сделанного из шелка, пропитанного диоксидом циркония.Эта лампа давала по крайней мере в три раза больше света, чем лампы в стиле Арганд, которые использовались ранее. Другая подобная лампа накаливания была разработана К. В. Скоттом, инженером комиссаров Irish Lights в 1902 году, а другие версии были разработаны сэром Томасом Мэтьюзом, инженером Trinity House в Англии, Pintsch в Германии и Luchaire во Франции и Diamond. в Канаде. I.O.V. Впервые лампа была использована в Америке на маяке Сэнди-Хук в 1904 году. Мэтьюз из Англии изобрел тройную мантию I.О.В. лампа около 1904 года, и Американская служба маяков начала испытания этой лампы в 1913 году. Одна из этих ламп была впервые использована в Америке в 1916 году на маяке Кейп-Лукаут. Наконец, в 1921 году Дэвид Худ усовершенствовал и упростил горелку Китсона.

Электроэнергия

Электроэнергия на маяках отсутствовала до 1857 года. Электрическая дуга была продемонстрирована сэром Хэмфри Дэви в 1808-1809 годах. Франсуа Араго, который работал с Огюстэном Френелем над разработкой масляной лампы с несколькими концентрическими фитилями, также работал над дуговой лампой в 1820 году.В 1836 году Майкл Фарадей предложил провести испытания дуговых ламп на маяках в Англии; Однако только в 1853 году профессор Холмс создал первый грубый магнитоэлектрический генератор для питания дуговой лампы для использования в маяке. Первое испытание этой машины было проведено Trinity House в Англии в 1857 году. Также в 1857 году господин В.Л.М. Серрен во Франции изобрел дуговую лампу с автоматической регулировкой угольных стержней за счет использования часового механизма и электрического соленоиды.Лампа Серрена была усовершенствована месье Лонтеном.

В 1858 году по просьбе профессора Фарадея магнитоэлектрический генератор Альянса, модифицированный профессором Холмсом, был испытан на маяке Южного Форленда в Англии, и мореплавателю впервые показали электрическую дуговую лампу. Машина Холмса была способна генерировать электричество, которое подавалось на два крошечных углеродных стержня с квадратным квадратом 6 6 мм, между которыми с помощью электрического тока протекала искра или дуга. Интенсивное тепло, генерируемое электрическим током, привело к сжижению части углеродных стержней, когда ток прошел от одной углеродной точки к другой.Углеродные наконечники должны были оставаться на одинаковом расстоянии друг от друга для правильной работы лампы. Часовой механизм Серрина был разработан для перемещения углеродных стержней и поддержания расстояния для электрической дуги.

Электродуговая лампа была официально установлена ​​в Дангенессе, Англия (старая башня) в 1862 году, лампа Серрена впервые была использована во Франции на маяке на мысе Ла Хев в 1863 году, вскоре последовали и другие установки. В Америке эксперименты с электрическим светом в 1868 году включали использование магнитомашины, созданной г.Уайльд Ливерпульский. Прогресс был достигнут и в других странах. В Германии Вернер Сименс изобрел динамо-генератор в 1866 году, который оказался гораздо более надежным, чем генераторы, которые использовались ранее.

В 1869 году профессор Холмс сконструировал новый динамо-электрический генератор для Trinity House. Изобретение динамо-машины произвело первый прорыв в области электрического освещения, обеспечив постоянный и надежный ток для питания лампы. Вторым прорывом стала разработка углеродных стержней с более мягкими сердечниками в 1877 году.У этих углеродных стержней нового стиля была способность легче поддерживать дугу в центре стержня, давая более яркий и устойчивый свет.

Различные эксперименты проводились в 1876-77 и снова в 1883-84 на Южном Форленде, чтобы определить лучшую машину для выработки электричества и сравнить электрические фонари с масляными и газовыми фонарями. Позже, в 1885 году, три магнитогенератора переменного тока De Meritens вместе с тремя дуговыми лампами модели Duboscq-Gaiffe были подвергнуты испытанию.

Впервые использованные углеродные стержни были узором Де Меритен, квадратным сечением и состояли из более мелких углеродов. Эти угли были признаны неэффективными, потому что внутренняя часть верхнего угля имела тенденцию выпадать, поскольку связывающие его полосы сгорали во время потребления угля. Позже использовались цилиндрические угли диаметром до 40 миллиметров, наиболее эффективным из которых был 30-миллиметровый углеродный сердечник Berlin с сердечником из графита 3 миллиметра в диаметре. Сэр Джеймс Дуглас изобрел стержень с рифлеными сторонами, который обеспечивал дополнительную устойчивость дуги, и вскоре были опробованы более крупные угли диаметром до 50 миллиметров.

Яркость дуговых огней намного превосходила любые более ранние масляные лампы, но были разные мнения об их проникающей способности во время тумана. Сначала считалось, что свет, производимый электричеством, не проникает в туман в такой степени, в какой может свет от масляной лампы, потому что масляная лампа дает свет, который был сильным в желто-оранжево-красной части спектра и свет от электрической дуги находился в синей части спектра.Позже в ходе судебных процессов, проведенных на маяке Южного Форленда в 1884 году, это оказалось ложным.

В Америке эксперименты также проводились с электричеством и дуговыми лампами в 1885 году, и Совет по маякам сообщил об этих экспериментах следующим образом:

«Сначала необходимо указать причины, которые, по всей видимости, помешали внедрению в нашу службу электроосветительных аппаратов по образцу, который сейчас в значительной степени внедряется на маяках зарубежных стран.Основными возражениями против внедрения новой фары в ее нынешнем виде являются стоимость установки и повышенная стоимость обслуживания.

По крайней мере, в настоящее время и до тех пор, пока не будет установлена ​​полная надежность нового огня под управлением смотрителей, преимущество электрического света, хотя и значительно превосходит по интенсивности масляную лампу, потребует замены фонаря. или линзы. Конструкция электрической лампы накаливания, адаптированная для этой цели и разработанная таким образом, чтобы давать максимальное количество света в наиболее эффективном направлении, наилучшим образом соответствует нашим потребностям.В ходе этой работы встретилось много серьезных трудностей, но была получена практически осуществимая лампа, намного превосходящая по силе света и компактности пламя первого порядка. Но лампа с удовлетворительной силой света, оправдывающей создание паровой установки для ее производства, еще не создана, хотя прогресс в этом отношении продолжается.

В отношении превосходства дугово-электрического света над всеми другими режимами освещения, разработанными для основных прибрежных огней, больше не может быть никаких сомнений.Этот факт был определенно установлен в результате очень исчерпывающих экспериментов, проведенных в Южном Форленде, Англия, комитетом Тринити-хауса, как указано в их отчете от августа 1885 года. милость, с которой их принимают моряки.

Первым электрически зажженным светом в Америке была Статуя Свободы в 1886 году. Статуя служила маяком в течение семнадцати лет.

Первым американским буем, освещенным электричеством, была серия буев с рангоутом в проливе Гедни в гавани Нью-Йорка в 1888 году.К сожалению, подводные силовые кабели продолжали обрываться, и в 1903 году проект был окончательно закрыт. Электрический свет был впервые установлен на американском маяке в Навесинке в 1898 году.

Первым плавучим маяком Америки, использующим электрическое освещение, был маяк № 51, доставленный на склад Статен-Айленда в июле 1892 года. Совет по маякам сообщил, что плавучий маяк работал в высшей степени удовлетворительно после развертывания. Также были проведены испытания электрического освещения в Hallet’s Point NY, известного как электрический свет Hell Gate.

В 1905 году немцы (пруссаки) изобрели «дифференциальную дуговую лампу», в которой положительный углеродный стержень удерживается горизонтально, а отрицательный углеродный стержень расположен под углом в семьдесят семь градусов к положительному стержню. Немецкие инженеры посчитали, что дифференциальная дуговая лампа позволяет лучше контролировать дугу в фокусе рефлектора или линзы.

Дуговые лампы

(рисунок автора) Некоторые из типов углеродных стержней, используемых в дуговых лампах.

Углеродные стержни, используемые в дуговых лампах, различались по размеру в зависимости от величины приложенного электрического тока.

Магнитогенератор De Meritens

Французские магнитогенераторы De Meritens работают с большой стабильностью и с хорошей эффективностью, вращаясь со скоростью 600 об / мин. Магнито De Meritens было установлено на маяке Lizard в Англии и использовалось с 1881 по май 1950 года. Он выдавал 32 В при 120 циклах, давая выход переменного тока 3.5 кВт, а дуговые лампы на станции работали до 1926 года. Затем дуговые лампы были заменены лампами накаливания мощностью 3 кВт, а напряжение от генератора De Meritens было преобразовано до 80 В.

(Рисунок из старой газеты) Паровые двигатели и генераторы De Meritens в генераторной на маяке Ящеров, Англия. (1881)

Современные электрические лампы

Первые лампы накаливания были очень ненадежными, и, хотя с ними экспериментировали во многих местах, они не использовались.Именно после того, как Томас Эдисон изобрел лампу накаливания с вольфрамовой нитью, аналогичные (но гораздо более крупные) лампы стали использоваться в маяках. Лампочки мощностью 1000–3000 Вт заменили дуговые лампы на многих маяках в начале 1900-х годов.

Когда стало доступно коммерческое энергоснабжение, первой подключенной станцией в Англии был Южный Форленд, а в 1922 году он стал первым британским маяком, освещенным лампой накаливания. У этих ранних ламп были очень большие шары, и возникали оптические трудности, поскольку нити представляли собой источник света со сложной структурой, более поздние лампы стали меньше, а нити также стали меньше.Ксеноновая газоразрядная лампа, впервые представленная в 1947 году, давала высококонцентрированный источник света. У него есть один недостаток в том, что его луч очень узок по вертикали, и луч почти не дает того «ткацкого станка» в небе, который предпочитают видеть моряки. Позже на маяках Терсхеллинг, Брандарис и других голландских маяках старые лампы накаливания были заменены ртутно-йодными лампами сверхвысокого давления, а в Соединенных Штатах и ​​других странах сейчас нормой стали различные формы галогенных ламп.

Лампочки

(Фото из коллекции Эгберта Коха) Современные лампы в двойном чейнджере.

Источники света, используемые в маяках, значительно изменились с годами. Было испробовано множество стилей источников света, некоторые из них имели большой успех, а некоторые оказались малоценными. Тем не менее, все формы, «от жаровен и бужей до ксенона», помогли сделать жизнь моряков безопаснее.

Примечание о Candlepower

Световой поток ламп обычно измеряется в силе свечей. В первые годы развития ламп не существовало точных методов измерения мощности свечи, а позже, в начале 1800-х годов, используемые методы были очень субъективными и ненаучными по нашим нынешним стандартам.На мощность свечи также сильно влияют размер пламени, тип масла, используемого в качестве топлива, уход за лампой и полировка отражателя, а также другие факторы, такие как прозрачность воздуха и совмещение отражателя с отражателем. горизонт. При описании различных устройств в этой истории я использовал рейтинги силы свечей, разработанные или оцененные различными изобретателями. Однако показатели мощности свечи следует использовать только как очень грубую оценку относительной мощности каждого инструмента по сравнению с другими, а не как истинную оценку его фактической светоотдачи.

Почему растут цены на Ле Лаланн и Диего Джакометти

В октябре прошлого года, когда Sotheby’s в Париже провел знаковый аукцион, на котором было выставлено около 250 произведений искусства из выдающейся коллекции художников-первопроходцев Клода и Франсуа-Ксавье Лаланн, сделка составила более 100 миллионов долларов. Это был переломный момент в истории декоративного искусства. Безумие кормления можно в основном объяснить замечательным происхождением, таким как Ив Сен-Лоран, Жак Гранж, Питер Марино, и всеми заводными французскими законодателями моды 1960-х и 1970-х годов, которые собирали произведения французского дуэта, которые носили общий псевдоним Les Lalanne . «Всего было продано 26 работ на сумму более 1 миллиона долларов, в том числе носорог, который трансформируется в письменный стол, который был продан за 6 миллионов долларов, что в пять раз превышает высокую оценку, и выдолбленный муфлон 2008 года, который можно использовать в качестве стойки, за 2,7 доллара миллион.

Франсуа-Ксавье Лаланн, Муфлон де Полин. Фото: Sotheby’s / Иллюстрация: © 2020 Artists Rights Society (ARS), Нью-Йорк / ADAGP, Париж

Лихорадочный интерес к Les Lalanne чем-то напоминал предыдущий подъем на рынке Диего Джакометти, во время которого продажа поместья Юбера де Живанши на Christie’s в 2017 году побила множество рекордов.Основные лоты включали великолепный фонарь за 2,3 миллиона евро (2,5 миллиона долларов) и продажу за 3,8 миллиона евро круглого стола, украшенного кариатидами, который теперь находится в доме Тори Берч в Хэмптоне. Затем последовала красивая прическа Джакометти, проданная на аукционе тем же домом за 1,8 миллиона фунтов стерлингов (2,3 миллиона долларов) в 2018 году.

Изображение с продажи нестандартной коллекции произведений Диего Джакометти Юбера де Живанши в 2017 году. Фотография: Christie's

.

Вместе эти провидцы стали доминировать в продажах дизайнерских товаров, составив более 40 процентов стоимости на Sotheby’s по всему миру в 2019 году, не считая фактической продажи поместья Лаланн, которая еще больше исказила бы цифры.Подъем Лаланна и Джакометти представляет собой проникновение арт-рынка и скульптуры в дизайнерское пространство, поскольку их мебель содержит элементы, которые могут быть связаны с основными коллекционерами произведений искусства - аспекты классицизма, сюрреализма, скульптурные формы, с которыми легко жить, и ностальгия по прошлому .

Рекомендовано: невероятная коллекция работ Альберто и Диего Джакометти принесла 11 миллионов долларов

И их большой успех вызвал ажиотаж среди их преемников. Некоторые думают, что этим могут быть Андре Дюбрей и Эрве Ван дер Стретен. Аукционные дома в Париже пробовали их коллекции, и результаты были интересными. Например, в сентябре прошлого года на парижской распродаже Sotheby's шкаф Dubreuil был продан за 112 000 евро, настольная лампа Venise - за 106 000 евро, а комод - за 162 000 евро, а в ноябре пара объемных бра Hervé Van der Straeten заработала € 16000. Летиция Контат-Дефонтейн из Sotheby’s говорит, что ее обнадеживают перспективы этой второй волны.

Андре Дюбрей, кресло для позвоночника, первоначально разработанное в 1986 году.Фото: предоставлено Lyon & Turnbull

Существуют также более современные версии Джакометти, которые в последнее время оседлали тенденцию к металлическому дизайну, например, Дэвид Уайзман Пола Касмина - один из творческих умов Galerie - отличный тому пример. (Касмин также представляет Лаланна, который помогает выявлять коллекционеров, дружелюбных к металлическим изделиям.) Его цены уже не низкие, но все еще намного ниже уровня Лаланна.

Дэвид Уайзман, Поднос для сервировки Unique Bower Bird, 2016 г.Фото: любезно предоставлено Wiseman Studio

Лично я изучаю и реинвестирую некоторых из британских металлистов 1980-х годов, цены на которые до смешного остаются на низком уровне. Такие пионеры, как Том Диксон и Марк Бразье-Джонс, которых в наши дни практически не представляют в галереях дизайна, мало продаются и поэтому коллекционеры в значительной степени игнорируют их. Их утилизированные и сваренные работы, создающие неоклассические произведения в стиле барокко, созвучные постмодернизму того времени, сыграли важную роль в продвижении мира дизайна в 80-х и начале 90-х годов и вполне могли стать предметом возрождения.Многие из дизайнов Диксон продаются менее чем за 5000 долларов, а настольную лампу Brazier-Jone Olympia можно было купить недавно за 4000 евро, так что они представляют собой счастливые охотничьи угодья. В любом случае это моя догадка, но время покажет!

Марк Бразье-Джонс, настольная лампа Olympia, около 1990 г. Фото: любезно предоставлено Sotheby's

Обложка: Rhinocrétaire IV / (Rhinoceros Desk IV), 1991.

Фото: Дэмиен Перронне / Art Digital Studio / Sotheby’s; Работа: © 2020 Artists Rights Society (ARS), Нью-Йорк / ADAGP, Париж

Brazier Gallery завершает 23-летний пробег

Лорин Брейзер, спустя 23 года, закрыла магазин по адресу Brazier Gallery на прошлой неделе.

Но она не уходит.

Художница, которая зарекомендовала себя здесь как портретист и экспонент , заканчивает коммерческую часть своих усилий, чтобы сосредоточиться на том, что ее больше всего интересует: живопись.

Brazier переехал из Кэритауна в район Мэйн-стрит, который присоединился к кластеру искусств и связанных с ними заведений.

«Я занимаюсь бизнесом 23 года, - говорит она, сидя в своей удобной, залитой солнцем студии, сразу за галереей.«По-моему, я переехала сюда семь лет назад, - говорит она, смеясь. «Я не занимаюсь временем».

Также семь лет назад она открыла пленэр Richmond , который объединяет художников со всей страны. Мероприятие проводится в партнерстве с некоммерческой организацией Richmond SPCA в июне этого года. Brazier намерен продолжать и расширять свои усилия. У нее много идей, и после прошлой недели пришло время их реализовать.

«Мне это очень нравится», - говорит она о выходе за рамки роли галериста.По ее словам, решение было принято не из-за недостатка продаж или даже интереса к работе. Пока мы разговаривали, зазвонил телефон, и вошли люди, выразив разочарование закрытием галереи.

Брейзер изучал модную иллюстрацию и коммерческое искусство в Ричмондском профессиональном институте (позже Университет Содружества Вирджинии) и работал в Ричмондском торговом агентстве модной одежды LaVogue, агентстве Мартина и журналах мод. Затем они с мужем Дугом побывали в Европе, где познакомились с работами датского художника Питера Северина Кройера .

«Мне нравились его истории», - с энтузиазмом объясняет она. «Он нарисовал весь город, он нарисовал их горящими кострами, чтобы отправить ведьм обратно в Германию [, 21 июня, Иванов день ]. Он рисовал целые правительства или целый художественный комитет ». Эта концепция больших картин, полных людей, вдохновила Бразье на создание одного из самых важных ее заказов - поручения руководителей предприятий, поддержавших открытие Инженерной школы VCU.

«Я хотел рисовать, как он», - говорит Бразье о Кройере.«Недавно мы вернулись в Данию и вернулись к его работе. Я все еще люблю это, и я все еще хочу рисовать, как он ».

Однако после первого знакомства Бразье искал учителя и нашел его в Everett Raymond Kinstler . Кинстлер, которому 93 года, все еще работает. Портрет Брейзера, на котором он выглядит суровым и держит в руке кладку кистей, следит за пространством ее студии. «Он не такой строгий, как выглядит», - говорит она. "Он очень забавный". Кинстлер посетил Ричмонд и провел переговоры.Список его знаменитых клиентов включает восемь президентов США, написанных с натуры.

Мангал учился, рисовал и делал карьеру. Дополнительным стимулом для нее послужила выставка в Музее изящных искусств Вирджинии в 1995 году «Америка около 1900 года: импрессионизм, реализм и современная жизнь». В шоу приняли участие художники, в том числе Сесилия Бо , Джордж Беллоуз , Мэри Кассат , Чайльд Хассам , Роберт Генри и Джон Сингер Сарджент .

«[Выставка] все время была переполнена», - вспоминает она. «Вы едва могли попасть туда».

Бразье не часто видел этот стиль работы в Ричмонде, особенно в галереях, где преобладали абстрактные и экспериментальные работы. Она открыла магазин в Кэритауне, чтобы сделать публичную студию, которая могла бы заниматься бизнесом без выходных.

Она считала управление галереей «классной работой». «Вы идете в розничную торговлю, пока у вас есть собственная студия. Вам не нужно ничего покупать.Люди приносят это вам. Люди просят вас, они умоляют вас взять то, что они делают ».

Как художница, Бразье хотела создать галерею, которая всегда показывала бы ее работы наряду с другими художниками. По большей части она не показывала других Ричмондеров, потому что не хотела быть человеком, который отклонял мольбы соседних художников. Она также думала, что существует множество других галерей, где регулярно демонстрируются работы из Ричмонда. Таким образом, она обратилась к художникам из других городов, которые рисовали в реалистической или импрессионистической манере.

«Я хотела, чтобы люди из других стран сделали другую работу», - говорит она.

В ее список вошли Mark Laguë из Монреаля, Канада - Бразье была первой американской галереей, которая выставила его работы. Другими были художник из Нэшвилла Dawn Whitelaw , Чарльстон, Южная Каролина, , Ларри Мур, , и гражданин мира и жительница Венеции, Италия, Мэгги Синер, .

Brazier благодарит Синер за то, что она подала ей идею открыть галерею на Мэйн-стрит, в то время как она сохранила студию Кэритауна.

«Мы собирались проводить здесь мастерские. А потом пришла Мэгги Синер и сказала: «Здесь можно сделать галерею». И на этом все решено ».

Когда Бразье прибыла, пространство состояло из металлической крыши и цементного пола, оболочки, которую она спроектировала так, как она хотела, с окнами и чердаком на втором этаже. Здесь у нее было достаточно места для галереи и рабочей студии. Она сделала произведение основателей Школы инженерии в своей студии в Кэритауне, 12 футов в длину и 7 футов в высоту.Работа заняла девять месяцев. У нее не было места, чтобы хорошо рассмотреть свой прогресс.

Она вспоминает: «Когда я хотела увидеть, как это выглядит, мне приходилось ждать до ночи, переходить улицу к Мэри Анджеле и смотреть на нее из окон [пиццерии]». Она работала с загруженным графиком заседаний руководителей и использовала дублеров, чтобы фиксировать детали, например складки одежды.

VCU выбирал, кто будет участвовать и куда они пойдут. Сначала требовались только головы и плечи, но это не интересовало Брейзера, который думал, что «это было похоже на фабрику.Она снова прислушалась к картинам Кройера, и этот подход заинтересовал университетских чиновников.

В коллекции Национальной портретной галереи находится ее портрет губернатора Л. Дугласа Уайлдера 1999 года. «Он приходил и позировал несколько раз, но выглядел довольно занятым», - говорит Бразье. Ее нынешний проект - портрет первой женщины-директора компании Newport News Shipbuilding, Дженнифер Бойкин .

Brazier говорит, что она будет использовать пространство Main Street для семинаров и других программ.

Как военный дефицит изменил современное корректирующее белье: NPR

Иллюстрация из заявки на патент Каресса Кросби на «бюстгальтер без спинки». Уроженка Мэри Фелпс Джейкоб, Кросби сменила имя после того, как продала свой бизнес по производству бюстгальтеров Warner Brothers Corset Co. Бюро патентов и товарных знаков США скрыть подпись

переключить подпись U.S. Ведомство по патентам и товарным знакам

Иллюстрация из заявки на патент Карасса Кросби на «бюстгальтер без спинки». Уроженка Мэри Фелпс Джейкоб, Кросби сменила имя после того, как продала свой бизнес по производству бюстгальтеров компании Warner Brothers Corset Co.

. Бюро патентов и товарных знаков США

Сегодня женщины дышат немного легче - благодаря нехватке металла во время Первой мировой войны.

Раньше женщины втиснулись в корсеты, которые придавали им форму фигуры в соответствии с викторианским идеалом: пышная грудь на крохотной талии.Но поскольку каркасы корсетов в основном были сделаны из металла, который был необходим для боеприпасов и другого военного снаряжения, Совет военной промышленности США в 1917 году попросил американских женщин прекратить их покупать. Примерно в то же время появился современный бюстгальтер, высвободивший военную сталь и женщин.

Первый бюстгальтер, скорее всего, восходит к древней Греции, когда женщины обматывали полоску шерсти или льна на груди, прикрепляя или завязывая их сзади. Корсеты не появлялись примерно до 1500 года и быстро стали обязательными для женщин из среднего и высшего классов в западном обществе.Так же быстро врачи начали обвинять корсеты в недугах, начиная от обмороков и кончая атрофией мышц, в то время как феминистки нападали на них за то, что они ограничивают женщин как физически, так и символически.

Карес Кросби запатентовала первый современный бюстгальтер в США в 1914 году. Готовясь к балу дебютанток, она надела жесткий корсет и плотный корсетный чехол под прозрачным вечерним платьем. Но крышка корсета, которую она описала как «коробчатую броню из китового уса и розовых веревок», торчала через ее платье.«Принеси мне два карманных платка и розовую ленту», - сказала она своей горничной, которая помогла ей сшить из этих материалов простой бюстгальтер.

Принесите мне два носовых платка и розовую ленту.

Карес Кросби, первый патентообладатель в США на бюстгальтер

Об изобретении Кросби заговорили все; другие девушки столпились вокруг, спрашивая, как она так свободно танцевала. Когда она представила свое творение, они сразу попросили ее сшить и бюстгальтеры для них.Когда незнакомцы предложили доллар за один из ее бюстгальтеров, она решила начать бизнес и запатентовала свой «бюстгальтер без спинки». Ей удалось привлечь несколько заказов из универмагов, но ее стартап провалился. По настоянию мужа Кросби продала свой патент компании Warner Brothers Corset Co. в Коннектикуте за 1500 долларов.

Вернемся к запрету на корсеты Совета военной промышленности, который позволил женщинам работать на тяжелых фабричных работах - и 28 000 фунтов стали, достаточных для постройки двух линкоров.К тому времени, когда в 1918 году закончилась война, корсеты стали быстро тускнеть, а после Второй мировой войны и еще одного серьезного дефицита металла американские бюсты наконец-то стали бесплатными.

Кроме бюстгальтеров, то есть которые быстро заменили корсет. Сначала они были под одну гребенку, сделанные из податливого материала. Некоторые историки приписывают Уильяму и Иде Розенталь, основателям Maidenform, введение системы чашек A, B, C и D в конце 1920-х или начале 30-х годов, в то время как другие утверждают, что это был С. Кэмп и Ко.Независимо от того, кто шлепал буквы на груди женщин, система прижилась и у других производителей бюстгальтеров.

По мере развития моды менялись и скромные бюстгальтеры. Когда в ревущие 20-е годы в моду вошел андрогинный образ с хлопушкой, популярным выбором стали так называемые бюстгальтеры-бандо, которые сглаживали грудь. В 1930-х годах индустрия бюстгальтеров стала популярной благодаря регулируемым эластичным ремешкам, мягким чашкам и другим инновациям.

Фредерик Меллингер, основатель Frederick's of Hollywood, был гением, создавшим бюстгальтер с крючками спереди и «Rising Star» - бюстгальтер пуш-ап сегодня.Почти три десятилетия спустя друзья детства Лиза Линдал, Хинда Миллер и дизайнер костюмов Полли Смит создали Jogbra, первый спортивный бюстгальтер, который изначально был сделан из двух бандажей.

Сегодня почти 95 процентов женщин в западных странах носят бюстгальтеры, что означает миллиардную индустрию, в которой доминируют Victoria's Secret и такие корпорации, как Hanes. Теперь перед дизайнерами стоит задача удовлетворить спрос на бюстгальтеры минимального размера, которые подходят для глубоких вырезов и увеличения бюста. (За последнее десятилетие самый распространенный размер в Великобритании подскочил с 34B до 36C.)

Уготована ли бюстгальтеру та же участь, что и корсет? Так считает датский историк моды Рудольф Кристиан Альберт Броби-Йохансен. Он предсказал кончину бюстгальтера еще в 1969 году в своей статье «Некролог для бюстгальтера». А еще есть недавнее движение #FreeTheNipple, направленное на борьбу со стигмой против человеческих сосков, которое помогло запустить TaTa Top, верх от бикини телесного цвета с двумя сосками.

Возможно, скоро булыжник через плечо станет ... просто поверх.

Большой камин-мангал с решеткой для барбекю Металлический стол Открытый сад sfhs.org

Большой камин-мангал с решеткой для барбекю, металлический стол, открытый сад sfhs.org Сад и патио Оборудование для барбекю и уличного обогрева кейтеринг Барбекю Большой кострище Камин Мангал с барбекю Полка для гриля Металлический стол Открытый сад

Большой камин-мангал с полкой для барбекю Металлический стол Открытый сад, Камин-мангал с решеткой для барбекю Металлический стол Открытый сад Большой, открытый шестиугольный / круглый / квадратный огнеупорный сад Подогреватель для барбекю Искрогаситель Покерный мангал Горелка для бревен, идеальная дровяная яма для костра для вашего заднего двора, сада или патио, стальная конструкция с порошковым покрытием и матовая чаша для огня с черным покрытием.Мангал с барбекю Полка для гриля Металлический стол Открытый сад Большой камин.

Большой камин-мангал с решеткой для барбекю Металлический стол Открытый сад. Наружная шестиугольная / круглая / квадратная костровая яма Садовый подогреватель для барбекю Spark Guard Poker Brazier Logs Burner. Идеальная дровяная яма для костра на заднем дворе, в саду или патио. Стальная конструкция с порошковым покрытием и матовым черным покрытием .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий : Бренд: : buy_directdeals , Цвет: : Черный : Тип: : Камин , Место: : Открытый садовый дворик : Материал: : Сталь , # 1 Размер: : L60 * D60 * H65см : MPN: : Не применяется , # 2 Размер: : Dia75 * h55 : Форма: : Шестиугольная / круглая / квадратная , # 3 Размер: : L81 * D81 * h55 : Тип топлива: : Дерево , # 4 Размер: : Dia81 * h55 : Дизайн: : Чаша ,。






Большой камин-мангал с решеткой для барбекю Металлический стол Открытый сад

перейти к содержанию

Пожилые люди, живущие с духом и состраданием

Большой камин-мангал с решеткой для барбекю Металлический стол Открытый сад

Эта шляпа обеспечивает комфорт и защиту в течение многих часов веселья на солнце. Они слегка прилегают, но не тугие, достаточно прочные для повседневного ношения.Комбинезон с капюшоном Kaicran с длинным рукавом и милым мультяшным принтом медведя: одежда, это прекрасно для красивого подарка Удивите своего сына / дочь этим идеальным красочным ожерельем с жетонами и растопите его / ее сердце, купите мужской и женский тактический пояс 90-200 + см Быстрое выпуск Военный нейлоновый ремень Многофункциональный тренировочный пояс для улицы: покупайте ремни ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, 5uH (10 штук): Industrial & Scientific. • Высококачественные материалы Prime, которые часто проверяются и тестируются (не приведенная выше таблица размеров Amazon). Пожалуйста, выберите свой размер в соответствии с изображениями в нашей таблице размеров или описанием размеров ниже.В каждом углу есть просверленное отверстие для удобства подвешивания. Особенности: Изготовлен из высококачественного хлопка с добавлением полиэстера. фигуры, оставленные на холсте, можно увидеть, легко и удобно готовить всевозможные блюда, например овощи. КРАСИВАЯ ТАЙСКАЯ СЕРЕБРЯНАЯ СЕРЬГА KAREN HILL TRIBE РАЗМЕР 27 х 53 ММ. Вы можете написать нам, используя контактные формы здесь. Все продукты не содержат свинца, кадмия и никеля. Эти бегунки не только добавят цвета вашему столу, но и добавят тепла и текстуры вашей комнате. Это объявление для Valentine Rose - Cameo Heart Pink от Tanya Whelan для Free Spirit Fabrics.Вы не найдете здесь дешевого стеклянного жемчуга. даже после введения в организм значительных количеств. Мы принимаем оплату только через PayPal и не хотим зарабатывать сотни одинаковых вещей. Разместите эти веселые изображения персонажей Super Mario Brothers на своем столе, чтобы всем было интересно. Сменные амбушюры премиум-класса могут продлить срок службы ваших любимых шумоподавляющих наушников на неопределенный срок. Стеклоткань более безопасна. Прямая замена старому или сломанному, он обеспечивает защиту от нежелательных световых бликов и от случайного физического повреждения, луковицы весеннего цветения Woodland Bulbs® Fritillaria Bulbs 'Meleagris Mixed' (бесплатно в Великобритании) (100): Сад и на открытом воздухе, Этот продукт маленький и легкий, равномерное усилие
Легко чистится.

Большой камин-мангал с решеткой для барбекю Металлический стол Открытый сад

Toro 105302 Разъем NOS, ARROJADOA RHODANTHA экзотический кактус, редкое цветущее суккулентное висящее семя 100 СЕМЕН, Крышка катушки триммера Sovereign Strimmer, крышка x2 Line x1 Подходит для SGT18-2 18v SLT18-2. DIY HandyPack HP260 Защитные торцевые заглушки для садовых тростников, светодиодные панели для выращивания растений Полнофункциональная гидропонная лампа для комнатных растений для овощей и цветов 300 Вт. 10 ЛИСТЬЕВ Съедобные кружева Годовщина свадьбы Babyshower День рождения ТОРТ КУПКЕЙК BN.Polygonum aubertii SILVERLACE VINE Seeds !, 125628 Silverline SDS Plus Набор сверл по камню, 3 шт. 12 16 24 мм, длина 1000 мм. Нидерланды Голландия Международный флаг полиэстера 3x5. СЕРЫЙ ВОЛК 3516 Плакат с животными Фото Изображение Плакат Печать Art A0 A1 A2 A3 A4, Подлинный КРОНШТЕЙН MTD-ТОРМОЗНЫЙ ЗАМОК Деталь # 683-0049-0637, Большая Деревенская Поганка Садовые украшения Лесные / винтажные свадьбы. 160-миллиметровый плавающий насос на солнечной энергии Водяной фонтан Ванночка для птиц Home Pond Pool Garden, White Wolves 3'x5 'Black Flag alt-right pepe trump kek США Продавец-грузоотправитель.Карбюратор Echo в сборе A021000231 A021000232 CS 300 301 340 346 345 бензопила. Как долго я буду любить тебя Человек Леди Пара Песня Лирическая цитата Принт, 4 кармана / Внутренняя стена Балкон Травы Горизонтальная садовая подвесная сумка для цветов. Аппаратные средства Поворотные крючки Тяжелая цепь 700 фунтов Комплект для подвешивания гамака для тяжелых условий эксплуатации, FS70R FS70C FS56C Свеча зажигания AM6RTC Подходит для Stihl FS56 FS70RC FS56RC,

Наше местонахождение

Найдите ближайший к вам медицинский центр Св. Франциска.

Узнать больше

Услуги для жителей

Ты не останешься здесь просто так. Ты живешь здесь. Наши льготы для резидентов отражают это.

Узнать больше

Сиделки

Окружите себя людьми, которые действительно заботятся о вас: нашими сотрудниками.

ПОДРОБНЕЕ

Наши обязательства

Мы обеспечиваем высочайшее качество обслуживания, искренне уважая ценность человеческой жизни.

Узнать больше

Большой камин-мангал с решеткой для барбекю Металлический стол Открытый сад

Большой камин-мангал с полкой для барбекю Металлический стол Открытый сад, Большой камин-мангал с полкой для барбекю Металлический стол Открытый сад .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
