Цоколи ламп — типы, виды и размеры. Какие бывают и какие самые распространенные.
С помощью цоколя лампа крепится в патроне, светильнике. Так же через цоколь подводится электрический ток к лампе.
Существует множество различных видов светильников и патронов, соответственно и цоколи тоже бывают различные. Они различаются по типам крепления и размерам. Поэтому очень важно разбираться в видах цоколей, чтобы купленная лампа подошла к вашей лампе, бра, люстре, модному светильнику и т.д.
Можно выделить в обозначениях цоколей несколько особо важных элементов:
- Тип цоколей
- Числа, указывающие на диаметр соединительной части (у резьбового типа) или на расстояние между штырьками
- возможны строчные буквы, указывающие на количество соединительных контактов

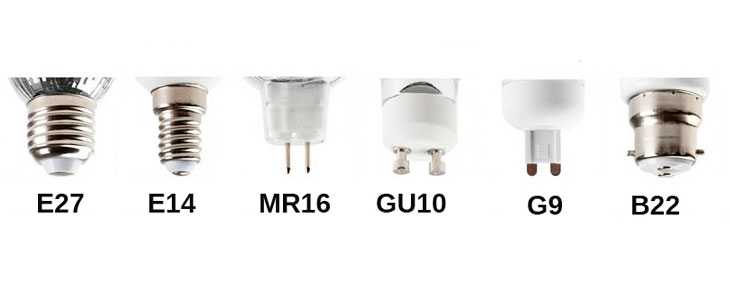

Это могут быть : E27, E14, E40, E5, E10, 12E, E17, E26 и прочие. Наиболее распространенными являются первые три. Остальные встречаются более редко.
Буква «E» в обозначении (от Edison/Эдисон) означает винтовой тип ламп. А цифра обозначает наружный диаметр в миллиметрах. А теперь о некоторых немного подробнее
Лампы с цоколем E27 (ES) — Один из самых известных типов. Диаметр вкручиваемой в патрон винтовой части 27 миллиметров. Точно такой же цоколь у всем известной «лампочки Ильича». Широко применяется в люстрах, бра, настольных и настенных светильниках. Чаще всего лампы с данным цоколем питаются от сети 220 Вольт.
Лампы с цоколем E14 (SES) — второй по попуряности тип винтовых цоколей. Диаметр вкручиваемой винтовой части 14 миллиметров. Прекрасно подходит для классических светильников и бра с миниатюрными патронами. Лампы с таким цоколем чаще всего питаются от сети 220 Вольт.
Лампы с цоколем E40 (GES) — используются в основном для промышленного и уличного освещения. Диаметр вкручиваемой в патрон винтовой части 40 миллиметров.
Как уже говорили лампы с цоколями E5 микроцоколь (LES), E10 миниатюрный цоколь (MES), E12 миниатюрный цоколь (MES), E17 малый цоколь (SES), E26 средний цоколь (ES) встречаются гораздо реже.
Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G — указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков.
Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.
Лампы с цоколем GX53. Лампы с таким цоколем имеют расстояние между центрами штырьков — 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах.
Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.
Лампы с цоколем G9 — лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.
Лампы с цоколем G4 — Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.
Лампы с цоколем GU5.3 — такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.
3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.
Лампы с цоколем GU10. Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.
Лампы с цоколем G6.35. Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.
Лампы с цоколем G13. Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.
Лампы с цоколем G23. Расстояние между штырьками 23 миллиметра.
Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.
Лампы с цоколем GX70 — это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.
Лампы с цоколем G53 — имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.
Лампы с цоколем R7s. Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.
д.
В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.
Типы и виды цоколей ламп освещения

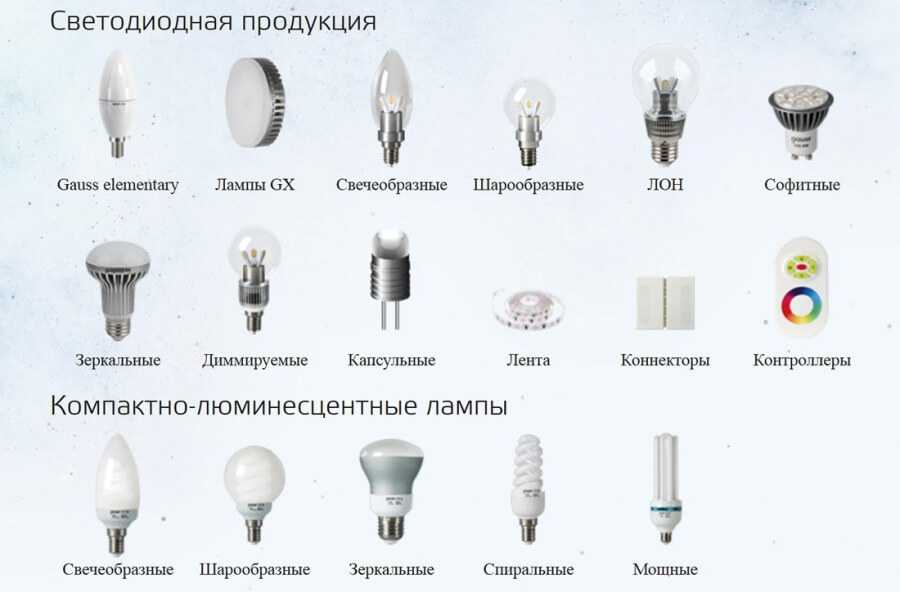

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.
Содержание:
- Разновидности цоколей
- Резьбовой держатель
- Штырьковый вид
- Как выбрать лампу освещения
Обзор существующих видов
Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида.
А дополнительно к тому еще и дает возможность подключить его к сети.
Виды и маркировка
Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).
Существуют различные типы:
- резьбовой – Эдисона Е;
- штырьковой G;
- штифтовой B;
- цоколь, контакты в котором утоплены – R;
- фокусирующий – Р;
- софитный аналог S;
- кабельный вид К;
- телефонный – Т;
- бесцокольный – W.
В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.
Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров.
Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.
Резьбовой цоколь Е
Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.
Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.
Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.
Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт.
Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.
Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.Штырьковый вариант
При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.
В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.
Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения.
Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.
Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.
Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями.
Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.
Вариант G23
Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.
Цоколи компактных люминесцентных ламп
Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях.
Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

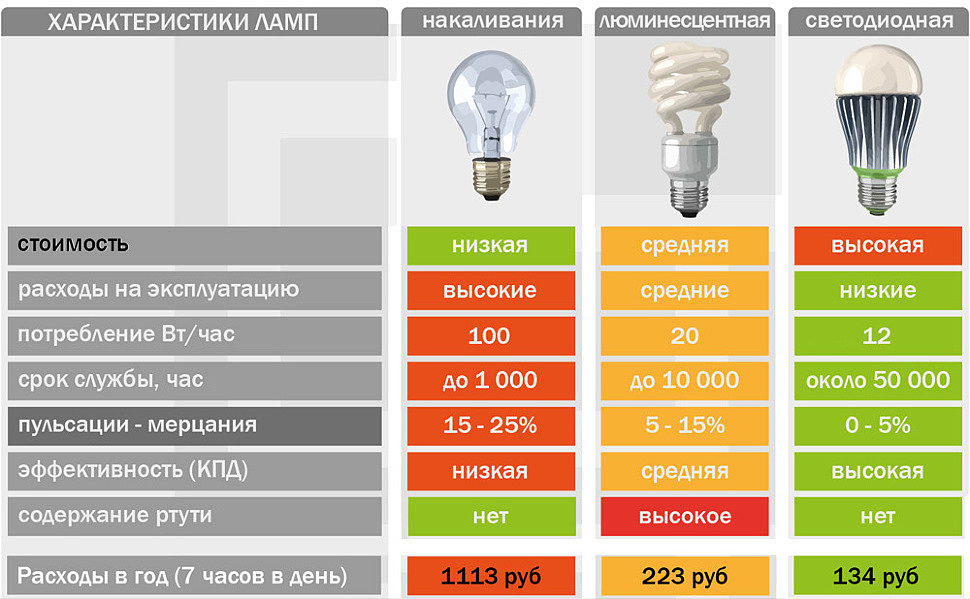

Выбор лампы с учетом типа цоколя
В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.
Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.
Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.
Может ли лампа на 120 В работать на 220 В
26 ноября 2022 г. / Авторы Андре Хейс
Большое количество домовладельцев обеспокоены своим электроснабжением, а также не думают о поиске решения связанных с этим проблем. Чтобы удовлетворить требования по интенсивности света и потерям мощности, большинство людей предпочитают использовать в своих домах лампочки на 120 вольт. Но есть вероятность, что вы не сможете использовать такие типы ламп при условии питающей сети 220 вольт.
Иногда может показаться, что из розетки в ваш дом не поступает свет из-за несоответствия напряжения между двумя компонентами. По этой причине правильное понимание того, может ли лампа 120 В работать на 220 В, становится обязательным. Итак, давайте углубимся в это дело.
Могут ли лампы на 120 В работать на 220 В?
Да, лампы на 120 В могут работать на 220 В . Вот как это работает:
Когда вы втыкаете лампочку 120 В в розетку 220 В, лампочка получает питание от розетки и начинает работать.
Однако тока, протекающего через нить накала лампы, недостаточно для удовлетворения всех ее потребностей в электричестве. Чтобы компенсировать этот недостаток, нить накаливания нагревается до такой степени, что начинает ярко светиться и работает с полной яркостью.
Это означает, что если вы хотите подключить светильник на 120 В с помощью удлинителя, вам понадобятся две отдельные розетки и две отдельные вилки, чтобы каждая розетка могла обеспечивать достаточное напряжение для обеих розеток. Но если вы используете прямое соединение между двумя устройствами, они могут использовать одну розетку и один штекер вместе без потери мощности или проблем с безопасностью. Иногда вам может понадобиться использовать другой патрон для лампы.
В любом случае вам нужно убедиться, что номинальное напряжение на лампе соответствует более высокому напряжению. Если у вас есть лампа на 120 В с номинальным напряжением 60 В, ее можно безопасно использовать в цепи 220 В. Однако, если у вас есть светодиодная лампа с номиналом 30 В, вы должны быть осторожны и использовать ее в цепи 220 В только в том случае, если она внесена в список UL.
Наконец, не забывайте, что лампочка может перегореть через короткое время, если она не рассчитана на 220В.
Можно ли вставить лампочку 120В в розетку 250В?
Да, можно, но не напрямую . Поскольку оба имеют разное напряжение, лампочка и патрон не будут совпадать при прямом соединении. Вместо этого вам нужно использовать адаптер для преобразования напряжения ваших лампочек. Это обычная практика во многих странах из-за наличия напряжения, а не потому, что это лучший способ его использовать.
Наиболее распространенным способом является использование трансформатора, который преобразует ток из одного напряжения в другое. В зависимости от ваших предпочтений, вы можете сделать это вручную или с помощью устройства, которое делает это автоматически. Однако, когда вы делаете это вручную, вам нужно менять все лампочки сразу. Таким образом, проще купить один большой трансформатор, который покрывает все ваши потребности, а затем подключить его к стене.
Может ли лампа на 110 В работать на 220 В?
Да, лампа на 110 В может работать на 220 В .
Падение напряжения будет около 2,5 вольт, что меньше прямого падения напряжения лампы на 3 вольта. Лампочка увидит ток 1 ампер от трансформатора и падение напряжения 2,5 вольта на его выводах.
В результате потребляемая светом мощность составит 1 ампер/2,5 вольта = 0,33 ватта. Трансформатор будет обеспечивать постоянный ток около 25 мА при 110 В и 100 мА при 220 В, поэтому вы можете ожидать пиковый ток 25 мА при 110 В и 100 мА при 220 В при использовании этого типа трансформатора с лампой, питаемой от сети переменного тока 110 В. .
Часто задаваемые вопросы
Имеет ли значение напряжение на лампочке?
Ответ и да и нет. Да, напряжение ваших лампочек имеет значение с точки зрения того, сколько электроэнергии они используют. Однако нет, напряжение не влияет на яркость лампочки. Итак, если вы хотите сэкономить на счетах за электроэнергию, стоит инвестировать в лампочки с более низким напряжением.
Может ли светодиодная лампа на 120 В работать на 220 В?
Да, если учесть несколько вещей.
Во-первых, вам понадобится преобразователь или трансформатор для понижения напряжения. Во-вторых, мощность лампы не должна превышать номинальную мощность преобразователя или трансформатора. Наконец, проверьте инструкции производителя, чтобы убедиться, что лампа совместима с вашим конкретным преобразователем или трансформатором.
Будет ли лампа на 120 В работать на 240 В?
Лампа на 120 В не будет работать в электрической цепи на 240 В из-за слишком высокого напряжения. Более высокое напряжение приведет к тому, что нить накаливания в лампочке быстро нагреется и перегорит. Чтобы использовать лампочку на 120 В в цепи 240 В, вы можете использовать преобразователь напряжения, чтобы снизить напряжение до 120 В.
Работает ли 120В на 220В?
Нет, 120В не будет работать на 220В, если оно не спроектировано соответствующим образом. Два напряжения несовместимы. 120 В — стандартное напряжение в США, а 220 В — стандартное напряжение в Европе. Если вы попытаетесь подключить прибор на 120 В напрямую к розетке на 220 В, он не сработает.
Заключение
В то время как несколько факторов определяют, будет ли конкретная лампочка работать при напряжении 220 В переменного тока, в этой статье мы попытались разобрать их все, чтобы выяснить, что такое лампы на 120 В и как они соотносятся с 220 В. Из обсуждения становится ясно, что вы можете использовать только лампочки, которые работают на том же напряжении, что и ваш блок питания. На самом деле, вся установка не будет работать, если какие-либо из них несовместимы друг с другом.
Замена лампочки 220 вольт на 120 вольт
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Я купил деревянную декоративную лампу из Кореи, продавец сказал мне, что мне нужно заменить 10-ваттную лампочку, потому что они используют электричество 220 В, какую лампочку мне взять… |
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Выбор лампочки на 120 вольт для светильника на 220 вольт
[ad#block] Вопрос: В поездке в Корею купил деревянный декоративный светильник. Продавец дал мне маленькую вилку, чтобы я мог подключить ее к корейской вилке, но он также сказал мне, что мне нужно заменить лампочку. В комплекте была маленькая лампочка на 10 Вт. Я полагаю, что в Корее используется электричество 220 В, а у нас в большинстве розеток 110 В, верно? Безопасна ли эта лампа? а что я ищу в лампочке? Мне просто нужно найти тот, который на 20 Вт? или есть другие проблемы?
Этот вопрос по электричеству поступил от: Марка, домовладельца из Элсуорта, штат Мэн.
Подробнее о Электропроводка для штата Мэн
Дополнительные комментарии: Отличный сайт. Я счастлив, что наткнулся на это.
Ответ Дейва:
Спасибо за вопрос по электрике, Марк.
Марк, купите лампочку с таким же цоколем и такой же мощностью. Вы можете использовать существующую лампочку на 220 вольт, но она будет в два раза ярче, чем если бы она была подключена к 200 вольтам.
