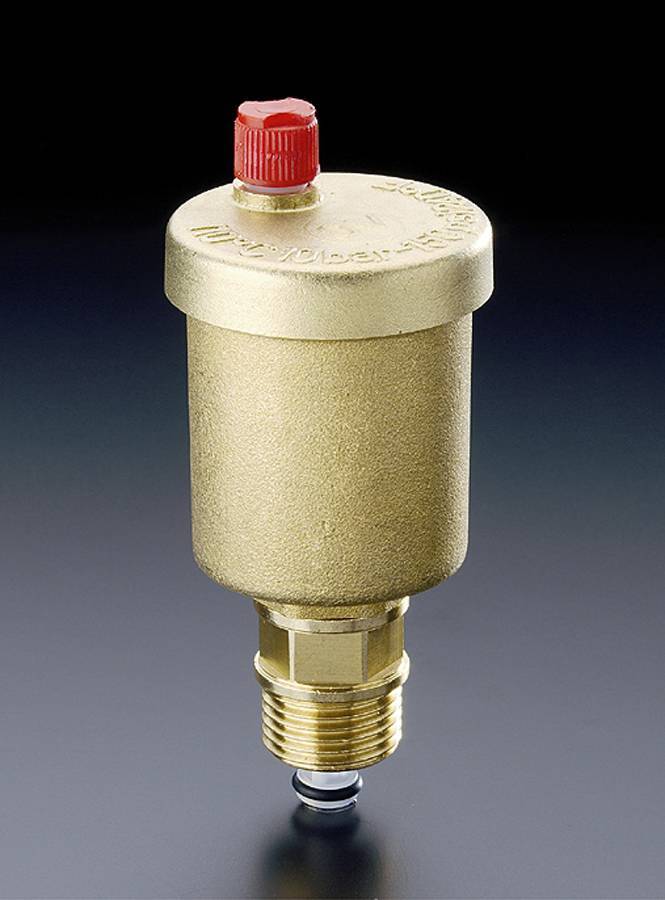

Клапан для отопления: 9 основных клапанов для систем отопления. Какие особенности и для чего служат?

9 основных клапанов для систем отопления. Какие особенности и для чего служат?

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Содержание

Трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл – бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

Обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана – это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.
Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Термостатический клапан

В современных реалиях терморегулирующий вентиль – это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.


Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Клапаны предохранительные

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума –  это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры – это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

9 основных клапанов отопления.

Для чего нужны и какую функцию выполняют

Для систем отопления используют различные клапаны. Одни из них отвечают за автоматическую настройку оборудования, другие – за безопасность и безотказную работу. Это позволяет адаптировать систему под нужные значения температуры и давления. В результате становится возможным минимизировать износ оборудования и создать комфортный температурный фон в помещении.

Каждый клапан выполняет свои задачи и должен быть установлен на соответствующем месте. Рассмотрим виды клапанов и их назначение.

Трехходовой

В котлах отопления (про выбор котла для дома почитайте здесь) установлена автоматика, которая неспособна обеспечить подачу воды с разной температурой на несколько контуров. Но при использовании трехходового клапана становиться возможным направить потоки разной температуры в несколько контуров.

Принцы действия клапана основывается на регулировании температуры воды. Это достигается за счет порционной подачи холодной или горячей воды в контур, который нужно нагреть или охладить. Контроль этого действия выполняет наружный привод. Чтобы полностью понять, как это работает нужно разобраться в устройстве клапана.

С виду клапан похож тройник. Материалом изготовления служит латунь или бронза. В верхней части тройника есть шайба, под которой находится материал, чувствительный к изменению температур (внешний привод). При нагреве или охлаждении этот материал воздействует на шток, который открывает заслонки внутри клапана.

Когда температура теплоносителя слишком повышается внешний привод воздействует на шток. Вследствие этого открываются каналы, к которым подключен клапан и подается холодная вода. После этого достигаются нужные температурные параметры. При охлаждении теплоносителя каналы закрываются и температура повышается.

Обратный клапан отопления

Применяется для регулировки потока теплоносителя. Благодаря нему поток направлен в одну сторону и не может двигаться в обратную.

Детали этого устройства обладают высоким гидросопративлением. Поэтому на использование данного клапана есть ограничения. Например, если система отопления с естественной циркуляцией, то в ней слишком маленькое давление, которое не способно задействовать запорный механизм. В таких системах применяют другие клапаны, которые снабжены поворотной заслонкой.

Внутри клапана находится пружина. Она закрывает затвор, который находится внутри клапана в случае, когда поток меняет свое направление. Пружина обладает упругостью и срабатывает при определенной нагрузке, оказываемой на нее потоком. Если давление потока слишком мало, пружина не сработает и не перекроет затвор, а поток будет двигаться в обратную сторону. Поэтому обратный клапан подбирают в зависимости от характеристик системы отопления.

Регулирующие (запорно-регулирующие) клапаны отопления

Устройство позволяет обеспечить стабильное давление в контуре. Что в свою очередь дает возможность регулировать температуру. Помимо этого, клапан дает возможность подвергнуть контролю направление потока воды в системе.

При выборе нужно уделить внимание характеристикам системы отопления. Учитывают такие параметры как:

• температура;
• наличие примесей;
• пропускная способность.

А также нужно правильно подобрать устройство в соответствии с направлением потока. На корпусе есть стрелка, указывающая направление.

Термостатический клапан

Снабжен термостатической головкой, которая регулирует диаметр входного отверстия. Посредством этого контролируется поток теплоносителя в радиатор. В результате можно настроить температуру и экономить расход теплоносителя. Термостатические клапаны бывают автоматическими и механическими.

При работе клапана шток, располагающийся в его полости, открывает или закрывает отверстие клапана, чем и контролирует поток теплоносителя и, как следствие, температуру радиатора.

Термостатические клапаны бывают нескольких видов:

• угловые. Устанавливаются при подводе магистрали к радиатору с пола;
• прямые. Используются для подвода относительно стены;
• осевые. Применяются в случае, когда труба выходит из стены и стыкуется с радиатором.

Регулятор давления

От давления зависит попадет ли теплоноситель в трубы и достигнет ли радиаторов. Для контроля за этим параметром создано данное устройство. Его основная цель – уберечь систему от чрезмерного давления. Ведь при его избытке или низком уровне нарушается работа радиаторов и водяного насоса. Только правильный контроль за параметрами давления помогает избежать негативных последствий от перепадов. Когда давление находится на стандартном уровне, сокращаются потери тепла и снижается износ элементов отопительной системы.

Устройство выбирают в зависимости от пропускной способности системы.

Регуляторы бывают:

• статические;
• динамические.

Перепускной клапан отопления

Бережет насос от излишних нагрузок и увеличивает градус воды в обратке. Перепускной клапан начинает работать как только давление выходит за пределы допустимых значений. Он сливает воду в другой контур. В результате достигаются нормальные показатели давления. И эти действия клапан выполняет непрерывно до нормализации давления. Можно сказать, что это устройство работает в качестве регулятора давления. Клапан разработан для применения в системах с трубопроводами большого диаметра и крупных сетях отопления.

Устройство работает по принципу, похожему на действие обратного клапана. В перепускном клапане есть пружина с заслонкой, на которую оказывает давление рабочая среда (жидкость или газ). Когда воздействие на заслонку теплоносителем превышает норму, она отодвигается и открывается ответвление в другой контур. Заслонка остается открытой, пока система не достигнет нормальных показателей. При повторном повышении давления клапан опять срабатывает.

Клапаны предохранительные

Предохранительные клапаны служат для обеспечения безопасности от разрыва сосуда котла вследствие скачка давления.

В котлах очень часто вода закипает, что приводит к скачку давления. Чтобы этого не произошло устанавливают предохранительный клапан возле котла. Устройство работает по принципу сброса жидкости. Это происходит следующим образом: теплоноситель оказывает давление на запорный механизм с пружиной. Когда давление превышает упругость пружины, он начинает сжиматься. В результате открывается канал для сброса жидкости. По мере уменьшения давление канал обратно закрывается за счет упругости пружины.

При выборе такого клапана нужно учитывать, что давление его срабатывания должно быть выше на 20-30% выше, чем давление в системе. Потому что клапан сработает при повышении давления на 10%, а закроется обратно при понижении на 20%.

Балансировочный клапан

Обеспечивает рациональный расход теплоносителя и его потребление. Внутри клапана есть пружина, упругость которой поддается настройке с помощью рукояток. Чем жестче будет настроена пружина, тем большее давление потока она сможет сдерживать. При расслаблении пружины сила потока в трубе будет увеличиваться. Таким образом клапан регулирует скорость и силу потока в стояке. Балансировочные клапаны бывают автоматическими и ручными.

Регулятор расхода

Позволяет контролировать подачу теплоносителя. В результате становится возможным увеличивать и уменьшить его расход. Это позволяет повышать и понижать эффективность работы отопительной системы. А также экономить энергоресурсы.

Регуляторы расхода могут работать автономно от датчиков температуры воздуха. С помощью такого регулятора можно создать в помещении равномерный температурный фон. Для этого его устанавливают в близости к радиатору. Система отопления снабженная такими устройства может быть настроена на комфортную работу не только в полном объеме, но и частичном. Так как у пользователя есть возможность регулировать температуру воздуха в различных помещениях на свое усмотрение.

Регуляторы расхода в системах отопления показали себя значительно эффективнее, по сравнению с кранами. Ведь нет риска завоздушить систему. К тому же с помощью кранов невозможно настроить нужный температурный режим.

При установки любого из этих устройств нужно четко понимать для каких целей это делается и каким должен быть результата. Нужно правильно подбирать клапаны для определенных типов отопительных систем. Ведь некоторые клапаны работаю в комплексе с другим отопительным оборудованием. И для достижения максимальной эффективности нужно использовать соответствующие устройства. К тому же это предотвратит чрезмерный износ других приборов системы отопления.

Нагревательные клапаны и принадлежности

Профессиональные отопительные клапаны и принадлежности обеспечивают быструю, эффективную и беспроблемную установку и техническое обслуживание. От отопительных клапанов и фитингов до вентиляции и управления — мы покроем ваши потребности в отоплении. Положитесь на нас в сложных решениях, которые облегчают системную интеграцию, удаленную связь, интеллектуальные цифровые микшерные станции и многое другое.

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Быстрые ссылки

Приводы Сепараторы воздуха Вентиляционные отверстия Балансировочные клапаны Дренажи котла Регуляторы давления питательной воды котлов Фитинги для заполнения котла Клапаны управления Расширительные баки Обратные клапаны потока Клапаны управления потоком Переключатели потока Клапаны отопления Гидравлические пакеты Изолирующие фланцы насоса Отсечки при низком уровне воды Клапан масляного бака Питатели технологической котловой воды Продувочные и балансировочные клапаны Сервисные обратные клапаны Солнечная тепловая энергия Паровые вентиляционные отверстия конденсатоотводчики

Отопительные клапаны и аксессуары

{всего} результатов

Фильтровать результаты

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

Что такое газовый клапан печи? Как они работают и многое другое

Определение газового клапана печи

Газовый клапан печи является компонентом топливной системы вашей печи. Газовый клапан топки открывается и закрывается, что обеспечивает подачу газа к запальнику и горелке(ам). Хотя сам компонент на самом деле довольно прост, газовый клапан печи является важной частью вашей системы HVAC. Газовые клапаны печи можно увидеть только на газовых печах с принудительной подачей воздуха или газовых котлах. Есть также газовые клапаны, расположенные в газовых системах горячего водоснабжения или каминах.

Как работает газовый клапан печи

Газовый клапан вашей печи состоит из двух клапанов, и они расположены последовательно или один за другим. Газовый клапан топки работает от электромагнитов. Первичный клапан, также известный как предохранительный клапан, подает газ на запальник. Второй клапан, также известный как главный клапан, позволяет газу поступать в тарелки горелок.

Термопара (или термобатарея) вырабатывает энергию, которая удерживает предохранительный клапан открытым. Кроме того, термопара остается погруженной в пламя запальника. Без надлежащего нагрева термопары или термобатареи газовый клапан печи закрывается. В результате это отключает подачу газа к запальнику. В конечном счете, термопара действует как защитный механизм, предотвращающий накопление газа в доме.

Трансформатор 24 В переменного тока (или термобатарея) питает главный клапан. Этот клапан позволяет газу поступать к тарелкам горелки через гораздо большую трубу, чем клапан запальника. Кроме того, клапаны устанавливаются последовательно со всеми остальными устройствами безопасности печи. В результате, если система обнаруживает проблему, то цепь прерывается. Во время этого процесса система отключает подачу питания на главный газовый клапан печи, оставляя при этом открытым клапан запальника.

Когда термостат требует тепла, газовый клапан печи открывается и закрывается. Этот процесс поддерживает желаемую температуру в доме. Плюс такая конструкция помогает регулировать давление газа, поступающего в топку.

Типы печных газовых клапанов

Существует несколько типов систем печных газовых клапанов: газовая цепочка, состоящая из ручного клапана, соленоидного клапана и пилотного предохранительного клапана; и комбинированный газовый клапан. Система газовых цепных клапанов требует, чтобы домовладелец вручную поворачивал ручку клапана, чтобы открывать или закрывать подачу газа в печь. Электромагнитный клапан открывается только тогда, когда печь требует тепла. В результате газ поступает только в том случае, если все остальные клапаны в системе открыты. Кроме того, пилотный предохранительный клапан остается открытым только в том случае, если термопара или термобатарея нагреваются до определенной температуры за счет пилотного пламени. Его можно отключить вручную, чтобы снова зажечь контрольную лампу, но в остальном он работает с помощью электромагнитов, как описано выше.

Комбинированный газовый клапан приобрел популярность в 1960-х годах и выполняет все функции газовой цепи в одном корпусе. Он содержит ручку или ручку клапана, регулятор, термопару, электрические клеммы и электромагнитный клапан. По мере развития технологий комбинированные газовые клапаны перестали использоваться регулярно, и теперь их работу выполняют электронные средства управления зажиганием или встроенные средства управления печью (IFC).

Поиск и устранение неисправностей газовых клапанов печи

Если вы считаете, что газовый клапан вашей печи не работает, вы можете предпринять несколько шагов, чтобы устранить проблему и сузить основную причину.

• Проверьте, горит ли контрольная лампа. Если нет, следуйте инструкциям производителя по повторному включению контрольной лампы. Может пройти несколько секунд после повторного включения контрольной лампочки, прежде чем основной клапан будет иметь достаточную мощность, чтобы оставаться открытым.
• Проверьте, вырабатывает ли термопара или термобатарея достаточное напряжение, чтобы удерживать предохранительный клапан открытым. Если нет, то можно заменить. Также убедитесь, что другие механизмы безопасности в цепи получают достаточное напряжение. Если это не решит проблему, вам нужно будет заменить весь газовый клапан печи.

Стоимость замены газового клапана печи

Если вам необходимо заменить газовый клапан в вашей печи, стоимость будет варьироваться в зависимости от марки и модели, а также вашего местоположения, поскольку стоимость рабочей силы различается в зависимости от региона и даже сезона.
