Как выдвинуть ящик на телескопических направляющих: Как вытащить ящик с телескопическими направляющими из тумбочки

Содержание

Как вытащить ящик с телескопическими направляющими из тумбочки

Картина маслом. Вы приходите домой, а у тумбочки не задвигается ящик. Что-то за ящик свалилось с других ящиков и это "что-то" мешает вашему ящику нормально закрыться.

Вы пытаетесь этот ящик как-то достать и вообще снять из тумбочки, но нифига у вас не получается. У ящика по бокам расположены какие-то выдвижные рейки, которые выдвигаются только на определённую длину, но не снимаются полностью. И вся эта ситуация вызывает у вас лишь крайнюю степень негодования.

Как же вытащить ящик с телескопическими направляющими из тумбочки?! Я вам расскажу! Вернее даже покажу (в конце статьи будет соответствующее видео).

Вариантов может быть не так уж и много.

Вариант 1. Если у ящика есть выездные телескопические направляющие (не на колёсиках)

Это такие длинные металлические штуковины, которые охватывают ваш ящик по-бокам. Как правило, одна телескопическая направляющая выезжает из другой. И чтобы отсоединить направляющую ящика от той, что его держит, нужно всего-то найти и переключить соответствующий рычажок. Как правило, рычажок (усик) прекрасно виден при условии, что ящик полностью выдвинут. Он нередко расположен на стыке направляющих с одной и другой стороны и, собственно, держит их вместе.

Опустите рычажок (усик) отвёрткой вниз и направляющая свободно выедет из другой направляющей вместе с ящиком.

Вариант 2. Если у ящика есть выездные телескопические направляющие на колёсиках

Здесь совсем всё просто. Вы просто приподнимаете чуть плянку, чтобы колёса сошли с рейки и ящик прекрасно выдвинется.

Вариант 3. Если у ящика есть выездные телескопические направляющие, но, при этом, нет ни усиков, ни колёсиков

Это тот вариант, который был в моём случае. Рейка у ящика была без колёсиков и без "усиков". Она просто каким-то образом удерживала ящик.

После пристального изучения выяснилось, что планка просто прикручена к ящику по бокам. Чтобы её отсоединить, необходимо выкрутить шурупы с одной и другой стороны. И тогда ящик получит полную свободу!

Вот вам наглядное видео.

Как вытащить ящик с доводчиком из тумбы: основные правила

Конструкции с телескопическими направляющими стали самым распространенным решением для мебели, особенно кухонной. В процессе эксплуатации иногда возникает необходимость полностью вытащить мебельный ящик из тумбы. А просто так это сделать не получится. Телескопические направляющие являются тем элементом, который не дает вывалиться устройству при неосторожном движении. Это можно сделать, не повредив конструкции, имея минимум знаний и инструмента.

Содержание статьи

Особенности конструкции

Несмотря на разнообразие фурнитуры, все направляющие схожи по своему главному принципу – наличию двух планок, одна из которых крепится к плоскости тумбы, а другая к выдвижному элементу. Внутри системы, между планками, находятся небольшие шарики, за счет которых обеспечивается плавность хода и долговечность конструкции. Основные различия могут быть в глубине выдвижения:

  1. Системы, где фурнитура не позволяет выдвигаться полностью.
  2. Механизм может выдвигаться полностью.
  3. Сверхполное выдвижения. Систему хранения можно вытащить за пределы фасада. Часто применяются в архивных стеллажах.

Направляющие также существуют четырех типоразмеров (самый распространенный – 45 мм. высотой).
Наличие доводчика, то есть специального блока, который сам дожимает ящик до полного закрытия, делает фурнитуру более комфортной, но революционных изменений в конструкцию не вносит.

Как извлечь ящик полностью

Эта операция может понадобиться для обслуживания фурнитуры, но чаще всего из-за того, что какой-то предмет или тряпка завалились внутрь и мешают полному закрытию или выдвижению.

Благодаря тому, что все телескопические направляющие принципиально похожи по своему устройству, особенных различий в их снятии нет, независимо от типоразмеров, системы выдвижения, или наличия доводчика:

  1. Нужно вытащить ящик полностью, насколько позволят направляющие.
  2. В том месте где одна из планок фурнитуры входит в другую будет находиться пластиковый фиксатор, на него нужно надавить, или повернуть. Здесь конструкции замка могут различаться, поэтому способ: надавить или повернуть, причем в одну или разные стороны, нужно будет найти опытным путем.
  3. Проделав такую операцию с двух сторон, потянуть механизм, и он легко выдвинется полностью.

Важно! При операциях с пластиковой защелкой не прилагать чрезмерных усилий, можно сломать фиксатор. Можно помогать тонкой отверткой, но лучше все делать пальцами. Фиксатор полностью из направляющих не вытаскивать!

Ошибки, ведущие к поломке, или чего делать нельзя

Все операции по снятию нужно проводить при полностью разгруженных ящиках. При вытаскивании, тяжелый ящик может повредить (погнуть) направляющие, после чего им трудно будет придать правильные геометрические формы.

Операцию по извлечению больших по размеру ящиков лучше проводить вдвоем, по причине, указанной выше.

Не стоит разбирать доводчики, сами направляющие, из–за наличия в них множества мелких деталей.

Подпишитесь на наши Социальные сети

Как снять выдвижной ящик hettich 🥝 как вынуть из шкафа, видео

На мебели современного дизайна нередко устанавливают полозья телескопического типа. Конструкция, несомненно, удобная, но она, как и всякий механизм, может сломаться. Бывает и так, что за ящичек закатились какие-то предметы, и он просто перестает нормально закрываться. Сразу возникает вопрос: как снять выдвижной ящик с направляющих, поскольку это не очень понятно. На самом деле, это совсем несложно. У специалистов-мебельщиков на это уходят считанные секунды.

к содержанию ↑

Порядок действий

Перед тем, как снять выдвижной ящик с телескопических направляющих, например, кухонного гарнитура, прочтите эту инструкцию:

  1. Каждый ящичек оснащен двумя направляющими. Выдвиньте его максимально. В окошке увидите крепления из пластика.
  2. Опустите книзу “усик” из пластмассы и потяните на себя, чтобы он вышел наружу. Необходимо знать, что есть разные конструкции — с симметричным или зеркальным расположением “усов”. В первом случае оба усика тянут вниз, в другом — один книзу, а другой кверху. Установить, какой вариант “ваш”, можно только методом проб и ошибок.
  3. Опустите вниз эти наружные “кусочки”, расположенные справа и слева. Теперь пришло время вытащить ящичек. Он выходит из направляющих без труда.
  4. Чтобы установить все комплектующие на место, повторите весь алгоритм, только в обратном порядке.
  5. Вставьте в полозья ящик и протолкните до характерного щелчка.
к содержанию ↑

Немного о плюсах конструкций

Несмотря на то, что иногда ящики с такой фурнитурой могут вызывать проблемы, когда их нужно вынуть или разобрать, все они сводятся на нет неоспоримыми преимуществами телескопических направляющих:

  • По сравнению с роликовыми механизмами — большая надежность и долговечность.
  • Возможность легкого и быстрого полного выдвижения ящика либо только на нужную глубину, что однозначно очень удобно.
  • Стоимость такой системы фурнитуры на порядок ниже, чем аналогов тандем-бокса.
к содержанию ↑

Видеоматериал

Как видите, снять выдвижной ящик очень просто. Времени требуется самый минимум, да и на услуге мастера сэкономили!

Поделиться в соц. сетях:

Как вынуть ящик из направляющих кухонного гарнитура и шкафа

Сегодня на кухонные гарнитуры, в шкафы и столы устанавливаются так называемые телескопические направляющие, которые сменили роликовые модели. Новая фурнитура состоит из трёх скользящих друг в друге деталей, и с первого взгляда не понятно, как с ней справиться. Чтобы вынуть ящики с телескопическими направляющими, нужно отжать стопоры с обеих сторон.

Как устроены направляющие «телескоп»

Фурнитура состоит из двух П-образных профилей. Внешний крепится изнутри на стенку шкафа, комода и т. д. В верхний и нижний паз внешнего профиля вкладывается по пластиковой полоске с подшипниками — они обеспечивают скольжение внутреннего профиля.

Не дают ему полностью выскользнуть заглушка на задней части и отогнутые «усы» спереди.

Профили вкладываются друг в друга. Во внутреннем ходит каретка с подшипниками-шариками. Именно она обеспечивает движение планки, которая крепится к ящику.

Таким образом, профили и планка складываются друг в друга, как ручка зонта, например, а когда полностью раздвигаются, ящик полностью выходит из ниши — это удобно, когда нужно найти или взять предмет из дальнего угла.

Как вынуть ящик

Когда ящик полностью выдвинут, слева и справа на направляющих становятся видны «язычки», обычно чёрного цвета. Они расположены между внешним и внутренним профилем. Если полностью разобрать фурнитуру, видно, что это зажим, крепящийся заклёпкой к внешнему профилю.

Чтобы освободить ящик, нужно одновременно нажать «язычки» слева и справа и потянуть конструкцию на себя.

Для информации
В ряде моделей левый стопор поднимается вверх, правый — опускается вниз. Определить это просто: нажмите на каждый, он поддастся, сложится и пружинисто вернётся на место, если вы нажали в верном направлении.

Главное условие — удерживать зажатыми оба язычка. Благодаря подшипникам и П-образной форме профилей планка заведомо пойдёт ровно, не перекосится. Поэтому ящик спокойно выйдет из креплений.

Телескопические направляющие по многим параметрам превосходят роликовые. Она дают выдвинуть ящик полностью, гораздо реже деформируются и практически не допускают перекоса. Главное — подобрать фурнитуру, рассчитанную на предполагаемый вес ящика.

Второе важное условие — качество металла. Дешёвый товар быстро сломается, поэтому выбирайте проверенных производителей. В остальном телескопические направляющие — лучшее решение для выдвижных систем на настоящий день.

Как вытащить ящик с телескопическими направляющими + видео материал

Сейчас часто на мебель, даже которую вы купили в «ИКЕА», устанавливаются так называемые телескопические направляющие. Вроде бы ничего, конструкция действительно неплохая, но бывает она выходит из строя. Или же на кухне за ящики могут закатиться мелкие предметы, и они просто не будут нормально закрываться. В общем, и в первом и во втором случае желательно их снять, а вот как это сделать не совсем понятно! Сегодня я постараюсь по максимум просто описать этот процесс …

ОГЛАВЛЕНИЕ СТАТЬИ


Лично я вытаскивал для того чтобы убрать пакеты которые завалились сзади и не дают нормально закрываться ячейкам. А так как руку просунуть нереально (узкие проемы), то пришлось их вытаскивать.

Процесс «вытаскивания» ящика на самом деле простой. Установщики ставят эти ящики за считанные секунды. Итак:

1)      У каждого ящики по две направляющих. Нам надо — выдвинуть его на максимум для того чтобы в специальном окошке увидеть пластиковые крепления. Вот они смотрим фото.

2)      Теперь опускаем пластиковый «усик» вниз, и потянуть на себя, для того чтобы он вышел наружу. Хочется отметить, что если конструкции в которых оба усика нужно тянуть вниз, однако есть и зеркальные варианты, в них один тянем вниз, другой наверх, только тогда все получится. Проверить просто, если с одной стороны усик не каким образом не хочет опускаться, значит — тянем просто наверх!

3)      Теперь нам нужно этот наружный «кусочек» опустить вниз, как справа, так и слева. И вытаскивать ящик. Он плавно должен выйти из своих направляющих.

4)      Далее просто снимаем его и делаем все что нужно (лично я вытащил пакеты и губки которые закатились).

5)      После этого повторяем все в обратном порядке, просто вставляем в полозья и проталкиваем до щелчка. Это говорит нам о том, что крепления защелкнулись. Теперь можно пользоваться.

Как видите ничего сложного, достаточно легкий и простой процесс. Больше писать особо нечего, я думаю, вы поняли саму идею.


Для тех, кто не любит читать видео версия, смотрим.

НА этом буду заканчивать, смотрите и читаете наш строительный сайт.

Как установить выдвижной ящик с телескопическими направляющими — MOREREMONTA

Современная мебель часто изготавливается с выдвижными ящиками, так как такие системы позволяют экономить пространство, что особенно важно в помещениях малой площади (кухня, ванная комната и так далее), увеличивают комфорт при использовании и обслуживании. При большом выборе выдвижных систем популярностью пользуются телескопические направляющие для выдвижных ящиков.

Фурнитура для монтажа выдвижного ящика

Что собой представляет фурнитура данного типа? Каковы ее преимущества и недостатки? Как правильно подобрать и произвести монтаж телескопических направляющих, читайте далее.

Устройство телескопических направляющих

Телескопическая направляющая для мебели состоит из следующих элементов:

  • металлического основания, как правило, изготовленного в виде буквы «П»;
  • металлической планки, входящей в основание;
  • движущего механизма;
  • стопорного элемента.

По желанию пользователя направляющая может быть дополнена:

  • доводчиком. Выдвижные системы с доводчиком исключают возможность повреждения фасада при резком закрывании, так как позволяют сделать ход ящика плавным и замедленным;
  • возвратной пружиной, облегчающей процесс закрытия ящика;
  • системой Push-to-open (открытие ящика путем нажатия на фасад), увеличивающей уровень комфорта при использовании.

Выдвижная система с функцией плавного закрывания

Преимуществами телескопических направляющих по сравнению с иными видами выдвижных систем являются:

  • разнообразие модельного ряда;
  • отсутствие шума при работе;
  • возможность монтажа на ящики с разной степенью нагрузки;
  • устойчивость к износу и длительный период использования.

Среди недостатков можно выделить стоимость систем, которая в несколько раз выше обычных роликовых или шариковых направляющих.

Выбор телескопических направляющих

Чтобы правильно подобрать телескопические направляющие, необходимо учитывать:

  • разновидность системы;
  • технические параметры;
  • производителя.

Виды телескопических направляющих

Произвести классификацию направляющих телескопического типа можно по следующим признакам:

  1. по виду движущего механизма. Направляющие могут быть на роликах или шариках. Роликовые системы отличаются возможностью выдерживания меньшей нагрузки, меньшим сроком использования, но и меньшей стоимостью. При движении роликов могут появляться посторонние шумы;
  1. по степени выдвижения. Телескопические направляющие могут быть полного или частичного выдвижения. При монтаже системы с частичным выдвижением задняя часть ящика будет недоступна для просмотра содержимого, но стоят такие направляющие существенно меньше;

Отличия направляющих по степени выдвижения ящика

  1. месту установки. Как установить направляющие-телескопы? Выпускаются телескопические направляющие, монтаж которых производится на боковой поверхности ящика и нижней поверхности (скрытый монтаж). В первом случае будет существенно уменьшено рабочее пространство комода (шкафа, тумбы или иного предмета мебели).

Комплект телескопических направляющих скрытого монтажа

Определение технических параметров

При выборе выдвижных систем рекомендуется учитывать:

  • максимальную нагрузку.

Все параметры указываются в технической документации.

Производители

Наиболее популярным производителем выдвижных систем является компания Blum (Австрия). К каждому комплекту направляющих прикладывается подробная инструкция, в которой указывается, как правильно установить системы, как снять выдвижной ящик без демонтажа направляющих, как ухаживать за фурнитурой.

Также можно обратить внимание на компании:

Монтаж телескопических направляющих

Как установить выдвижной ящик? Схема монтажа направляющих зависит от вида выдвижной системы.

Монтаж боковых направляющих

Установка телескопических выдвижных систем на боковую поверхность ящика производится в следующем порядке:

  1. разбор направляющей. Как снять комплектующие элементы? Для разбора необходимо ослабить фиксатор и вынуть планку направляющей из основания;

Подготовка направляющей к монтажу

  1. саморезами закрепить планку на ящике;
  1. закрепить основание направляющей на мебельном каркасе;
  2. соединить части выдвижной системы. Как вставить ящик? Планка направляющей вставляется в основание и задвигается. Если в процессе выполнения работы будет слышен щелчок, то все сделано правильно;

Схема установки направляющей

  1. отрегулировать зазоры между ящиком и каркасом. Регулировка выполняется с помощью специальных винтов, расположенных на направляющей.

Расположение винтов для регулировки направляющей

Монтаж скрытых направляющих

Чтобы установить на ящик направляющие скрытого монтажа необходимо:

  1. перед выполнением работы ознакомиться с прилагаемой инструкцией, чтобы правильно выставить монтажные размеры и не допустить перекоса и некорректной работы выдвижной системы;

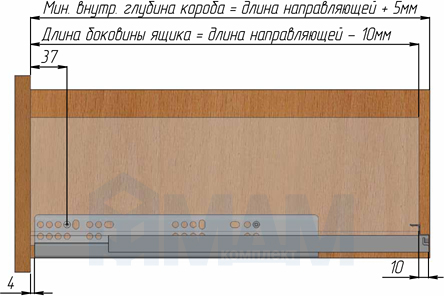

Монтажные размеры по рекомендации изготовителя

  1. на дне ящика в соответствии с прилагаемо схемой закрепить фиксаторы и просверлить монтажные отверстия;

Крепление фиксаторов к дну ящика

  1. установить планки направляющей;
  2. на каркасе мебели закрепить основания для планок;
  3. вставить ящик;
  4. произвести регулировку.

Подробнее о том, как самостоятельно подобрать и установить телескопические направляющие, смотрите на видео.

Как вытащить ящик на скрытых направляющих, например, для проведения ремонта. Для снятия достаточно ослабить защелки на фиксаторах и выдвинуть планки.

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

  • Сравнительно не дорогая цена
  • Плавный и тихий ход на протяжении всего срока службы
  • Способны выдержать определенные нагрузки
  • Износостойкость и прочность
  • Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Видео: установка направляющих на выдвижные ящики

Здравствуйте друзья!

В любом деле есть свои нюансы и тонкости. И часто, они относятся к довольно простым (и очевидным) вещам. Тем не менее, они могут играть довольно важную роль…

Сегодня я хочу с вами поговорить о широко применяемой выдвижной фурнитуре, используемой для изготовления любой мебели.

Это – телескопические направляющие.

Их широкое применение обусловлено не только надежностью и практичностью, но и некоторыми технологическими удобствами.

Например, в установленном положении, такие направляющие можно регулировать по двум плоскостям.

При изготовлении модулей, которые содержат выдвижные ящики, часто регулировкой одного фасада не обойтись.

Можно, например, выставить одинаковые зазоры со всех его сторон во фронтальной плоскости.

Но они могут «вылезти», например, между передней гранью бока и фасадом.

В этом случае нужно регулировать положение самого выдвижного ящика. И сделать это можно только с помощью его направляющих.

Но сделав это, нужно будет опять регулировать фасад, так как первоначальные размеры отступов, естественно, изменятся.

Чтобы не заниматься такой «обезьяньей гимнастикой», нужно, для начала, правильно выставить положение ящика в коробе.

Нужно, чтобы он был установлен строго в трех плоскостях. Для этого, разумеется, сам короб должен иметь правильную геометрию.

Самый простой способ определить его правильное положение – это приставить к боковым граням короба ровную планку, и посмотреть, одинаковы ли зазоры между ней и выдвижным ящиком.

Если они разные, то нужно с помощью направляющих их выровнять, и уже после, приступать к установке и регулировке фасадов.

Менять положение выдвижного ящика в пространстве можно как с помощью полозьев, закрепленных на нем, так и с помощью элементов этой фурнитуры, закрепленных на самом коробе.

Немного отпустив саморезы (с помощью которых они закреплены), их можно смещать, например, вверх-вниз (на них есть продольные и вертикальные регулировочные отверстия).

После чего, они фиксируются через обычные (круглые) отверстия.

В итоге, получается правильно отрегулированные ящики, на которые навешиваются фасады.

На видео, расположенном внизу, показаны общие принципы изменения положения ящиков посредством рассматриваемой нами фурнитуры.

О том, как правильно сделать карту присадки (разметка крепления направляющих), читайте в этой статье. Еще о монтаже этой фурнитуры можно прочесть в этом посте.

Как установить телескопические направляющие для ящиков

Установка телескопических (шариковых) направляющих на выдвижной ящик

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

  • Сравнительно не дорогая цена
  • Плавный и тихий ход на протяжении всего срока службы
  • Способны выдержать определенные нагрузки
  • Износостойкость и прочность
  • Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Видео: установка направляющих на выдвижные ящики

Установка и использование телескопических направляющих для ящиков

Современная мебель часто изготавливается с выдвижными ящиками, так как такие системы позволяют экономить пространство, что особенно важно в помещениях малой площади (кухня, ванная комната и так далее), увеличивают комфорт при использовании и обслуживании. При большом выборе выдвижных систем популярностью пользуются телескопические направляющие для выдвижных ящиков.

Фурнитура для монтажа выдвижного ящика

Что собой представляет фурнитура данного типа? Каковы ее преимущества и недостатки? Как правильно подобрать и произвести монтаж телескопических направляющих, читайте далее.

Устройство телескопических направляющих

Телескопическая направляющая для мебели состоит из следующих элементов:

  • металлического основания, как правило, изготовленного в виде буквы «П»;
  • металлической планки, входящей в основание;
  • движущего механизма;
  • стопорного элемента.

По желанию пользователя направляющая может быть дополнена:

  • доводчиком. Выдвижные системы с доводчиком исключают возможность повреждения фасада при резком закрывании, так как позволяют сделать ход ящика плавным и замедленным;
  • возвратной пружиной, облегчающей процесс закрытия ящика;
  • системой Push-to-open (открытие ящика путем нажатия на фасад), увеличивающей уровень комфорта при использовании.

Выдвижная система с функцией плавного закрывания

Преимуществами телескопических направляющих по сравнению с иными видами выдвижных систем являются:

  • разнообразие модельного ряда;
  • отсутствие шума при работе;
  • возможность монтажа на ящики с разной степенью нагрузки;
  • устойчивость к износу и длительный период использования.

Среди недостатков можно выделить стоимость систем, которая в несколько раз выше обычных роликовых или шариковых направляющих.

Выбор телескопических направляющих

Чтобы правильно подобрать телескопические направляющие, необходимо учитывать:

  • разновидность системы;
  • технические параметры;
  • производителя.

Виды телескопических направляющих

Произвести классификацию направляющих телескопического типа можно по следующим признакам:

  1. по виду движущего механизма. Направляющие могут быть на роликах или шариках. Роликовые системы отличаются возможностью выдерживания меньшей нагрузки, меньшим сроком использования, но и меньшей стоимостью. При движении роликов могут появляться посторонние шумы;

Разновидности телескопических направляющих

  1. по степени выдвижения. Телескопические направляющие могут быть полного или частичного выдвижения. При монтаже системы с частичным выдвижением задняя часть ящика будет недоступна для просмотра содержимого, но стоят такие направляющие существенно меньше;

Отличия направляющих по степени выдвижения ящика

  1. месту установки. Как установить направляющие-телескопы? Выпускаются телескопические направляющие, монтаж которых производится на боковой поверхности ящика и нижней поверхности (скрытый монтаж). В первом случае будет существенно уменьшено рабочее пространство комода (шкафа, тумбы или иного предмета мебели).

Комплект телескопических направляющих скрытого монтажа

Определение технических параметров

При выборе выдвижных систем рекомендуется учитывать:

  • максимальную нагрузку.

Все параметры указываются в технической документации.

Производители

Наиболее популярным производителем выдвижных систем является компания Blum (Австрия). К каждому комплекту направляющих прикладывается подробная инструкция, в которой указывается, как правильно установить системы, как снять выдвижной ящик без демонтажа направляющих, как ухаживать за фурнитурой.

Также можно обратить внимание на компании:

Монтаж телескопических направляющих

Как установить выдвижной ящик? Схема монтажа направляющих зависит от вида выдвижной системы.

Монтаж боковых направляющих

Установка телескопических выдвижных систем на боковую поверхность ящика производится в следующем порядке:

  1. разбор направляющей. Как снять комплектующие элементы? Для разбора необходимо ослабить фиксатор и вынуть планку направляющей из основания;

Подготовка направляющей к монтажу

  1. саморезами закрепить планку на ящике;
  1. закрепить основание направляющей на мебельном каркасе;
  2. соединить части выдвижной системы. Как вставить ящик? Планка направляющей вставляется в основание и задвигается. Если в процессе выполнения работы будет слышен щелчок, то все сделано правильно;

Схема установки направляющей

  1. отрегулировать зазоры между ящиком и каркасом. Регулировка выполняется с помощью специальных винтов, расположенных на направляющей.

Расположение винтов для регулировки направляющей

Монтаж скрытых направляющих

Чтобы установить на ящик направляющие скрытого монтажа необходимо:

  1. перед выполнением работы ознакомиться с прилагаемой инструкцией, чтобы правильно выставить монтажные размеры и не допустить перекоса и некорректной работы выдвижной системы;

Монтажные размеры по рекомендации изготовителя

  1. на дне ящика в соответствии с прилагаемо схемой закрепить фиксаторы и просверлить монтажные отверстия;

Крепление фиксаторов к дну ящика

  1. установить планки направляющей;
  2. на каркасе мебели закрепить основания для планок;
  3. вставить ящик;
  4. произвести регулировку.

Подробнее о том, как самостоятельно подобрать и установить телескопические направляющие, смотрите на видео.

Как вытащить ящик на скрытых направляющих, например, для проведения ремонта. Для снятия достаточно ослабить защелки на фиксаторах и выдвинуть планки.

Как установить направляющие выдвижных ящиков

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах

Далее фиксируют их на двухсторонний скотч.

Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Шаг 6 — крепеж фасада выдвижного ящика на саморезы

Теперь можно переходить к финишу — установке ручек. Вот и все, что нужно знать о том, как установить направляющие выдвижного ящика своими руками. Рекомендую ознакомиться и с тем, как рассчитать размеры выдвижного ящика для самостоятельного изготовления.

Шариковые направляющие для ящиков

  1. Характеристики направляющих
  2. Последовательность установки
  3. Как вставить ящик (видео)
  4. Как вынуть ящик (видео)
  5. Ремонт шариковых направляющих
  6. Где купить направляющие

Привет! Когда Вы последний раз мучились с открыванием выдвижного ящика? Думаю не так давно, если зашли на эту страницу. Вы находитесь в нужном месте, в нужное время! Потому-что, благодаря этой статье, Вы с лёгкостью отремонтируете выдвижные ящики.

В это трудно поверить, но что если я расскажу где купить и как поставить шариковые направляющие? Такой ремонт не отнимет много времени, но результат доставит Вам максимум удовольствия.И это не плод Вашего воображения , а абсолютно реальная возможность!

Направляющие для ящиков

Телескопические направляющие необходимы для удобного использования выдвижных ящиков. Система устроена из двух арматур образующих единый канал, в котором находятся шарики. За счёт множества шариков и создаётся почти бесшумное и плавное скольжение.

Рынок предложений переполнен большим количеством производителей мебельной фурнитуры. За свой период работы, в недорогом сегменте, заслужили доверие направляющие Edson. Наверняка существуют и более надёжные производители, но говорю только за испытанные.

Уважающий себя производитель мебели использует их в своих модулях и конструкциях. Сам факт того, что ящик выдвигается полностью, является новшеством для клиентов. Т. к. предшествующее поколение направляющих – роликовые, выдвигаются лишь на две трети от общей длины.

Телескопические направляющие выдерживают серьёзные нагрузки. Мой сын, ему 5 лет, любит на них кататься. Важно при конструкции ящика усиливать адекватно дно. Максимальная нагрузка 50 кг, но схема монтажа такова, что ничего нам не мешает установить 2 комплекта на один ящик.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Последовательность установки

Kak razobrat napravlyayucshuyu

1. В комплекте 2 полозка, левый и правый. Каждая из них разбирается на 2 части. Одна крепится к боковине, она более широкая. И другая, более узкая, крепится к ящику. Сторона, откуда выкатывается планка, является передом, противоположная зад. Полозки симметричны.

Kak vjnut yacshik

2. Разводим направляющую до упора. По середине находим черный пластмассовый язычок. Нажимая на длинный конец, вытягиваем узкую планку. Не стоит париться по совместимости планок, они идентичны и взаимозаменяемы. Не совпадения происходят при комплектации от разных производителей.

3. Размечаем боковину и боковую планку ящика. При стандартной высоте тумбы 720 мм и высоте шефлотов Лицевые планки ящика два по 176 и нижний 356 мм, я использую вот такие размеры: 110,280, 550 мм. Разметка сверху вниз. На ящик ставим направляющую посередине боковой планки.

Kakie samorezj ispolzuyutsya dlya krepleniya

4. Для плотного примыкания фасада Лицевая планка ящика ящика к торцу Поперечный спил детали боковины, топим направляшку на 1-2 мм по глубине. Узкую планку крепим на ящик заподлицо Вровень 16ми жёлтыми саморезами, используя биту PZ2. Сначала притягиваем в регулируемые отверстия, а потом в фиксирующие.

Как вставить ящик

Заводим плавно, направляя планки на ящике в черные пластмассовые пазы. Первое движение не глубокое до щелчка, потом вытаскиваем назад и повторяем поступательное движение вперед до упора. Разрабатываем двумя, тремя выдвижениями, и ящик на месте.

Как вынуть ящик

Для того чтобы вынуть ящик,следует выдвинуть его из тумбы до упора. Затем отжать чёрные язычки на полозках, один вверх, другой вниз. И потянуть короб на себя. Позаботьтесь заранее о том, чтобы он был пуст. Иначе велика вероятность травмирования.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Ремонт шариковых направляющих

Если ящик ходит туго, качество направляющих никакой роли не играет. Все направляющие изготовлены по одной схеме.Низкое качество напомнит о себе через год, а то и два года эксплуатации. Важен правильный расчет самого ящика и грамотная установка.

Проверьте ширину, правильно ли ящик рассчитан. Если это необходимо уменьшите лобовые планки. Проверьте перед установкой диагональ, что тоже немаловажно. Чтобы ящики летали просто брызните по разу на них ВэДэшкой. Только не много, иначе будет перебор.

Если ящик сам выдвигается, то следует проверить фиксирующую заднюю часть узких планок. На конце расположена скобка, которая огибает (в закрытом состоянии) силиконовую втулку . За счёт этого и происходит фиксация. Необходимо поджать скобку, для более плотного крепления.

Во время вставки ящика, планка блокируется и не даёт возможности задвинуть ящик. Она упирается в крепления шариков. Нужно вытащить ящик и разогнуть крепления в стороны. Старайтесь вставлять ящик ровно, чтобы исключить эту проблему.

Если дно ящика в пазу, то при первой серьёзной нагрузке, оно выскочит оттуда.Рекомендую притянуть его на саморезы к нижним торцам планок ящика. Также следует усилить дно планками снизу, равными ширине или длине ящика.

Где купить шариковые направляющие

Направляющие полного выдвижения можно купить в любом магазине мебельной фурнитуры. Для этого делаем запрос в Дубль Гис Вашего города и система выдаст Вам все зарегистрированные магазины вашего города.

Прозваниваем и отправляемся за покупкой. Не трудно это сделать и в интернет магазинах. Если возникают сложности с покупкой, пишите мне. Я с удовольствием вышлю Вам несколько комплектов наложенным платежом.

Заключение

Теперь Вы без особых сложностей справитесь с установкой и ремонтом шариковых направляющих. Хватит издеваться над собой, используя устаревшую фурнитуру! Потратьте пол дня своего времени и взамен получите искреннее уважение и благодарность своих близких! Я уже молчу про самоуважение.

Если Вам понадобится деталировка корпусной и встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект, в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас,эксперт в мебельных вопросах

Дмитрий Ре́кун

Не забудьте поделиться этой статьёй в социальных сетях

Четыре типа способов отсоединения слайдов

  • Слайды Accuride имеют множество способов отсоединения, которые легко подходят практически для любой конструкции.

  • Accuride предлагает следующие методы отключения: трение, рычаг, защелка и рельсовый метод.

  • Мы разрабатываем эти слайды с учетом ваших требований. Благодаря нашему разнообразию методов отключения, если вам нужно извлечь ящик, вы можете сделать это без проблем.

Чтобы отсоединить слайд Accuride, достаточно просто вытащить ящик. Мы разрабатываем эти слайды с учетом ваших потребностей. Если вам нужно снять ящик, вы можете сделать это без проблем. У нас есть множество способов отключения, которые легко подойдут практически для любой конструкции.

Почему разные методы? Это разнообразие учитывает предпочтения различных производителей и конечных пользователей.

Разъединитель трения

Метод трения прост.Чтобы отделить ящик от шкафа, все, что вам нужно сделать, это потянуть ящик достаточно далеко, и направляющие отсоединятся. На конце будет некоторое сопротивление со стороны держателей шариков, но это сделано специально. (В противном случае ящик просто выпадет.) Этот простой метод отсоединения делает его подходящим для направляющих с номинальной нагрузкой менее 50 фунтов, например, в ванных комнатах и ​​небольших ящиках для инструментов.

Рычажный разъединитель

Наш рычажный разъединитель - самый надежный метод.Просто нажмите вверх или вниз на подпружиненный рычаг на внутреннем элементе ползуна, чтобы отсоединить его. Рычаг отключения доступен с функциями блокировки или остановки, которые полезны для выдвижных лотков на рабочих местах. Вы можете найти рычаг отключения на многих наших направляющих, включая нашу неизменно популярную серию 3800.

Отсоединение с защелкой

Метод с защелкой прост: вы нажимаете кнопку, которая запускает защелку и отсоединяет выдвижной (внутренний) элемент ползунка от (внешнего) элемента шкафа. 3732, слайд с полным выдвижением, популярный в офисных хранилищах, использует разъединение с защелкой.

Рельсовый разъединитель

Метод отсоединения рельсов позволяет прикрепить и отсоединить все скользящие элементы, что делает снятие особенно простым. Доступные с защелкой или без нее, направляющие для отсоединения рельсов обычно имеют дополнительный ход для полного доступа к содержимому ящика. Вы часто можете найти направляющие для разъединения рельсов в торговой мебели, например, в витринах.

На этом завершается наш первый выпуск Slideology 101. Следите за новостями, скоро появятся новые выпуски. А пока нажмите ниже, чтобы посмотреть наше видео о различных методах отключения.

Не пропустите ни одного поста! Подпишитесь на нашу ленту, чтобы получать уведомления о запуске наших блогов. Чтобы быть в курсе событий Accuride, обязательно подпишитесь на нас в Facebook, Twitter, LinkedIn, Google+ и YouTube.

Как отремонтировать направляющую и направляющие ящика | На главную

Автор SF Gate Contributor Обновлено 26 декабря 2020 г.

Механические направляющие ящиков представляют собой простую серию роликов и металлических направляющих, и когда они очищены и смазаны (а не согнуты или иным образом повреждены), они могут скользить даже по тяжелому ящик в шкаф и из шкафа с легкостью.Поскольку они представляют собой простую установку, ремонт ящика часто бывает легким делом.

Конечно, если детали будут повреждены или периодически не очищаются или не смазываются, то ящик может зацепиться или застрять, что может привести к дальнейшему повреждению направляющей и направляющих. Если детали повреждены, их можно отремонтировать.

Совет

Если металлические направляющие ящика заедают, но не сломаны, извлеките предметы из ящика и снимите сам ящик с направляющей. Проведите куском мыла по направляющим и установите ящик на место.Решение других проблем с ремонтом ящиков зависит от того, что сломано.

  1. Удаление предметов и ящика

  2. Выньте все предметы из ящика и отложите их в сторону. Затем откройте ящик до конца выдвижных ящиков. Обычно выдвижной ящик из шкафа легко вынуть, подняв ящик из направляющей и осторожно вытащив его.

  3. Используйте мыло на направляющих ящика

  4. Если проблема в том, что направляющие вашего металлического ящика заедают, а не скользят, а все остальное работает правильно, вы можете решить проблему с помощью простого куска мыла.Боб Вила рекомендует надевать кусок мыла на узкие направляющие ящика. Этот метод может работать, если ваш ящик издает шум, а также подходит для плотных или скрипучих дверей и окон. Мыло просто обеспечивает немного стойкой смазки.

  5. Затяните винты и нанесите клей

  6. Возможно, ваш ящик не сдвигается из-за ослабления винтов. Home Depot рекомендует сначала проверить, нужно ли затянуть отверткой какие-либо крепежные винты на направляющих как на ящике, так и на шкафу.Если один или несколько крепежных винтов ослабли из-за того, что отверстие в дереве снято, отремонтируйте открытое отверстие, удалив оставшиеся винты и потянув салазки ящика в сторону.

  7. Home Tips рекомендует использовать столярный клей, чтобы закрепить снятые винты. Затем нанесите небольшое количество столярного клея на прорезанное отверстие. Отломите головки трех или четырех деревянных спичек и забейте спички молотком в вырезанное отверстие. Отрежьте все лишние спички, торчащие из отверстия, с помощью универсального ножа, затем установите направляющую ящика на место.Поврежденное отверстие для винта должно теперь надежно удерживать винт.

  8. Очистка направляющих ящика

  9. Распылите небольшое количество бытового моющего средства на чистую сухую ткань и протрите все направляющие и направляющие ящика. Осмотрите гусеницы на наличие участков, в которых они не имеют формы, и согните их обратно с помощью плоскогубцев.

  10. Осмотрите ролики выдвижного ящика

  11. Осмотрите каждый из роликов на предмет повреждений, которые могут помешать нормальной работе выдвижного ящика.Если будет обнаружено какое-либо повреждение какого-либо ролика, вам, вероятно, придется заменить весь узел. Если ролики в хорошем состоянии, опрыскайте каждую ось роликов небольшим количеством аэрозольной смазки.

  12. Перестановка ящика и предметов

  13. Снова подсоедините направляющие ящика к направляющим в шкафу и проверьте работу ящика. Если слайды работают нормально, замените содержимое ящика.

  14. Вещи, которые вам понадобятся
    • Отвертка

    • Деревянные спички

    • Клей для дерева

    • Молоток

    • Универсальный нож

    • Очиститель кухонных ножей

    • Чистая ткань

    • Спрей-смазка

    • Кусок мыла (опция)

Направляющие ящика Демистификация | Журнал WOOD

Как и в судне на воздушной подушке, ящики, прикрепленные к сегодняшним металлическим направляющим, скользят внутрь и наружу, как будто парят на воздушной подушке.Но слайды бывают разных типов, и определение того, что купить, может запутать. Вот как выбрать лучший для работы.

Из чего состоит слайд

Направляющие ящика имеют две ответные части. Профиль ящика прикрепляется к ящику и вставляется в профиль шкафа, который прикрепляется к шкафу, или опирается на него. Шариковые подшипники или нейлоновые ролики позволяют деталям плавно перемещаться друг относительно друга.

Верхние направляющие с шарикоподшипниками обычно несут более высокие нагрузки.Продуманная конструкция и сверхпрочные материалы делают их дороже, чем роликовые направляющие, днище.

Видеть или не видеть

Одно из первых соображений при выборе слайда - хотите ли вы, чтобы он отображался при открытии ящика. Некоторые видимые слайды бывают разных цветов (белый, слоновая кость, коричневый или черный), чтобы они лучше сочетались со светлыми или темными ящиками.

Скрыть этот слайд

Чтобы скрыть слайды, которые в противном случае были бы видны спереди, добавьте фальшивую переднюю часть ящика или сделайте переднюю часть ящика с выступом шире, чем коробка.

Подумайте о доступе к ящику

Направляющие ящика также различаются тем, насколько далеко они позволяют открывать ящик.
Overtravel В направляющих используется телескопическая конструкция, которая позволяет выдвижному ящику выходить за пределы шкафа. Используйте их, когда нависающие столешницы мешают доступу к ящикам. Убедитесь, что место в шкафу позволяет полностью открыть ящик.
Полное выдвижение сдвигается также телескопически, что позволяет выдвигать ящик по всей длине ящика.Выбирайте их, когда вам нужен легкий доступ к задней части ящика, как в ящик для файлов.
7 8 -расширение направляющие позволяют выдвигать ящик 7 8 длины - хороший компромисс между 3 4 - и полного выдвижения.
3 4 -расширение слайдов, как нетрудно догадаться, позволяют открывать ящик 3 4 его длины.Выберите этот тип слайда, когда разблокированный доступ ко всему ящику не имеет большого значения или когда пространство ограничивает расстояние, на которое ящик может выдвигаться.

Варианты взвешивания весов

Типичные направляющие для легких нагрузок имеют номинальный вес до 75 фунтов, для средних нагрузок - до 100 фунтов и для тяжелых условий - более 100 фунтов, - ниже .

Номинальный вес относится к паре направляющих (если для установки требуется пара), поэтому две направляющие весом 100 фунтов не могут выдержать 200 фунтов.

Более длинные горки имеют более прочную конструкцию, чем более короткие горки того же класса. Например, 18-дюймовая горка, рассчитанная на 100 фунтов, будет толще, чем 16-дюймовая горка с таким же рейтингом. Более короткий слайд имеет преимущество.

После принятия решения о типе, расширении и весе определите слайд подходящего размера для проекта.

100-фунтовые слайды выдерживают 100 фунтов при условии, что ящик будет, и если вы привинтите слайды к твердой древесине или фанере в соответствии с инструкциями производителя.МДФ и другие композитные материалы также не удерживают шурупы.

Измерение слайдов

Точные измерения гарантируют, что вы купите слайды, которые будут работать в вашем шкафу. Следуйте этим советам, чтобы убедиться, что все идет гладко:

Слайды бывают длиной от 10 до 28 дюймов. Слишком короткая задвижка мешает полному открытию ящика, а слишком длинная задвижка не поместится в шкафу. Чтобы определить правильную длину, измерьте внутреннюю глубину шкафа (за лицевой рамкой, если она есть) и выберите слайд на следующий размер короче этого измерения.

Поскольку толщина направляющих ящика и ширина проема ящика фиксированы, лучше всего построить ящик с ящиком так, чтобы он соответствовал разнице между ними после сборки шкафа. Например, для большинства роликовых направляющих и направляющих на шарикоподшипниках с боковой установкой требуется 1 2 "монтажного пространства с каждой стороны. Чтобы использовать их в проеме ящика шириной 12 дюймов, сделайте ящик шириной 11 дюймов.

Для неглубоких ящиков или выдвижного лотка покупайте направляющую не выше лотка или выдвижного ящика.

Рекомендации по установке

Для бескаркасных шкафов просто прикрутите профиль шкафа к боковой стороне шкафа, параллельно дну шкафа. В шкафах с лицевым каркасом передняя часть ползуна прикрепляется к стойке с лицевым каркасом, фото ниже . Чтобы выровнять и закрепить заднюю часть ползуна, производители предоставляют кронштейны и стойки, которые крепятся либо сбоку, либо сзади корпуса. Вы также можете создать свои собственные стойки из обрезков дерева.

Закрепите переднюю часть слайда на лицевой раме.Кронштейн сзади сдвигается, чтобы достать до задней части шкафа. Для этого потребуется подрамник или спинка шкафа толщиной не менее 1⁄2 дюйма.

Используйте винты того типа, который рекомендован или предоставлен производителем, поскольку слишком горбатые головки могут препятствовать плавному перемещению слайдов. Многие слайды имеют несколько отверстий и прорезей, чтобы можно было точно настроить положение ящика и приспособить к различным вариантам монтажа, фото ниже .

Прорези для винтов позволяют регулировать положение ящика внутрь, наружу, вверх и вниз.Правильно расположив ящик, вверните винты в отверстия, чтобы зафиксировать ползунок на месте.

Кроме того, слайды в руке должны крепиться на определенной стороне, фото ниже ; неуправляемые слайды монтируются с обеих сторон.

Знайте, что справа налево. На направляющих, которые должны быть установлены на определенной стороне шкафа (если смотреть с передней стороны шкафа), нанесено это обозначение.

Теперь, когда вы знаете варианты, просто рассмотрите все требования к установке и выберите слайд, который лучше всего подходит для вашего проекта.

Некоторые необычные функции

Производители предоставляют несколько вариантов, чтобы добавить роскоши работе выдвижных ящиков.
Мягкое закрывание скольжения замедляют ящик при закрытии, гарантируя, что он не захлопнется.
Самозакрывающиеся направляющие развивают концепцию и закрывают ящик простым легким нажатием на его переднюю часть.
Сенсорная разблокировка слайды делают обратное - при прикосновении ящик открывается; полезно для гладких шкафов без тяги.
Прогрессивное движение Слайды обеспечивают плавное скольжение, потому что все сегменты движутся одновременно, вместо того, чтобы один сегмент достиг конца своего пути, прежде чем он начнет тянуть следующий.
Фиксатор и фиксатор ползунки удерживают в установленном положении до тех пор, пока они не будут нажаты, предотвращая непреднамеренное движение - идеально подходит для небольших подставок для приборов или разделочных досок.

Линейные направляющие VS Направляющие для ящиков

Во многих приложениях с линейным приводом вам могут потребоваться дополнительные опоры, чтобы помочь перемещать желаемый объект или защитить ваш линейный привод от неравномерных нагрузок.Как правило, у вас есть два варианта поддержки, из которых вы должны выбрать; Линейные направляющие и направляющие ящика. Но в чем разница? Почему стоит выбирать один из них и как узнать, какой из них лучше всего подходит для вашего приложения? Цель этого блога - объяснить различия между этими двумя устройствами и помочь вам решить, какое из них использовать для вашего следующего проекта.

Линейные направляющие

Линейные направляющие

- это опорные механизмы, которые используются для переноса тяжелых грузов и обеспечивают прямое и ровное линейное движение. Линейные направляющие обычно состоят из двух компонентов; выдвижная каретка и рельс. Скользящая каретка - это элемент, который движется по рельсу и поддерживает прикрепленный груз. Конструкция выдвижной каретки и рельса будет зависеть от стиля линейной направляющей. Двумя наиболее распространенными типами линейных направляющих являются контактные направляющие скольжения и направляющие для роликовых подшипников. Линейные направляющие спроектированы таким образом, чтобы с легкостью перемещать значительный вес вдоль одной оси, а их грузоподъемность обеспечивает линейное движение без ограничений.Если вы хотите узнать больше о линейных направляющих, посетите наш блог Linear Bearing 101. Линейные направляющие обычно используются во многих промышленных машинах и часто используются в станках с ЧПУ и 3D-принтерах.

Направляющие для ящиков

Направляющие ящика - это механизм, который может переносить объект и допускает телескопическое движение по одной оси. Направляющие ящика обычно работают за счет того, что один элемент ящика скользит по элементу шкафа, что позволяет всему механизму выдвигаться или втягиваться. Как правило, вы будете использовать пару направляющих для ящиков в любом приложении и, скорее всего, столкнетесь с двумя основными типами: роликовые направляющие и направляющие на шариковых подшипниках, хотя направляющие на шариковых подшипниках обеспечивают большую грузоподъемность и более длинные выдвижения. Если вы хотите узнать больше о Drawer Slides, посетите наш блог Drawer Slides 101, чтобы узнать больше. Направляющие для выдвижных ящиков обычно используются в широком спектре бытовых или офисных приложений, таких как ящики стола, кухонные шкафы и выдвижные разделочные доски, но могут использоваться в широком спектре приложений, требующих линейного выдвижения и втягивания.

В чем разница?

Основываясь на приведенном выше описании, вы, вероятно, догадались, что одно из самых больших различий между линейными направляющими и направляющими ящика состоит в том, что направляющие ящиков телескопические, а линейные - нет. Поскольку каретка скольжения скользит по рельсу, длина рельса должна соответствовать радиусу действия линейной направляющей. В то время как с выдвижными ящиками элемент ящика скользит по элементу шкафа, что увеличивает длину механизма и допускает расширение.Эта телескопическая способность является причиной того, что направляющие ящиков обычно используются в шкафах над линейными направляющими, но также могут использоваться в промышленных и роботизированных приложениях, как показано на видео ниже, где роботизированная рука использует пару направляющих ящиков, чтобы рука могла складываться и выдвигаться. .

Еще одно различие между линейными направляющими и направляющими ящика заключается в том, что линейные направляющие рассчитаны на работу с различными типами сил, включая неравномерную и боковую нагрузку, в то время как направляющие ящика - нет.Когда вы посмотрите на характеристики линейных направляющих, вы часто увидите характеристики крутящего момента для этой линейной направляющей, которые описывают, с каким крутящим моментом направляющая может справиться из-за смещенных от центра сил. Иногда можно встретить линейные направляющие, которые имеют разные значения грузоподъемности для сжимающих и растягивающих нагрузок. Эти различные значения силы и крутящего момента даны потому, что линейные направляющие предназначены для защиты исполнительных компонентов, а также могут использоваться в различных ориентациях. Для направляющих ящиков они часто предназначены для использования в одной ориентации и не рассчитаны на значительный крутящий момент.Как правило, направляющие ящика используются либо в обычных шкафах, где пара направляющих ящиков поддерживает нагрузку на рычаг галопа, перпендикулярную силе тяжести, либо в качестве направляющих в выдвижных приложениях, где направляющие не несут значительную нагрузку, но используются для стабилизации объекта. Существуют направляющие ящиков, которые предназначены для установки под грузом, а некоторые могут быть установлены как сбоку, так и снизу, но характеристики нагрузки будут различаться в зависимости от ориентации. Поскольку линейные направляющие предназначены для работы с различными типами нагрузок, они намного толще направляющих ящиков и требуют больше места для установки.

Какой мне выбрать?

Ваш выбор между выдвижной направляющей или линейной направляющей почти полностью зависит от вашего приложения. Описанные выше конструктивные различия дают понять, что одни приложения лучше подходят для линейных направляющих, а другие - для направляющих ящиков. Если ваше приложение похоже на приложение обычного шкафа или если вам требуется телескопическое движение, то выдвижные ящики могут быть лучшим вариантом для вашего приложения.Если вам требуется опора для стабилизации исполнительного элемента и защиты его от неравномерных нагрузок и крутящих моментов, то линейные направляющие - хороший вариант для вас. Также во многих случаях могут использоваться как линейные направляющие, так и направляющие ящиков, и в этом случае вы должны определить приоритеты различий между этими опорами, чтобы решить, какая из них вам подходит. Во многих проектах вы можете спроектировать свой механизм в зависимости от того, какую поддержку вы предпочитаете, и компенсировать их ограничения другими аспектами вашего дизайна.

Направляющие для выдвижных ящиков - Chambrelan

1- Грузоподъемность и большая длина...

Имея в наличии почти сотню типов направляющих, наш ассортимент раздвижных систем покрывает широкий диапазон требований до более чем 3300 фунтов (1500 кг). Стандартная закрытая длина до 80 дюймов (2000 мм) с удлинением почти до 10 футов (3000 мм)!

2- Расширения ...

Наша линейка телескопических направляющих на шарикоподшипниках состоит из 3 больших семейств направляющих ящиков с 2, 3 или 4 балками, чтобы отвечать всем требованиям, предъявляемым к различным промышленным направляющим для выдвижных ящиков.Удлинение согласно закрытой длине:

частичное удлинение для направляющей с 2 ​​балками (около 2/3 длины в сложенном состоянии)

полное выдвижение для направляющей с 3 балками (100% длины в сложенном состоянии)

над удлинением для 4-балочной несущей направляющей (150% длины в сложенном состоянии)

3- Материалы .

..

Направляющие ящика изготавливаются из 3-х основных материалов; Поверхность направляющих для ящиков Chambrelan может быть обработана в зависимости от материала:

.

Стальные направляющие , обычно оцинкованные

Направляющие алюминиевые , с бесцветным анодированием

направляющие из нержавеющей стали ;

4- Опции...

Запорные устройства:

Стандартные направляющие для ящиков имеют стопоры. Некоторые запирающиеся направляющие ящиков предлагают до 3-х различных замков:

Блокировка (принудительная блокировка), которая блокирует ящик в выдвинутом положении.

Замок , который фиксирует ящик в закрытом положении.

Блокировка и выход ...

Ручка Slam lock также можно рассматривать как более эргономичное решение.

Направляющие с двойным выдвижением:

Для ящиков, которые должны быть доступны с каждой стороны шкафа, двойная система выдвижения может быть адаптирована на 2- или 3-балочные телескопические направляющие для выдвижных ящиков. Ручка с замком DD предлагает готовое решение для этого типа системы, чтобы заблокировать ящик в центральном положении.

Съемные слайдеры;

Для целей обслуживания или для упрощения установки выдвижных ящиков может потребоваться отсоединить направляющие (и снова прикрепить для работы).

5- Покрытия поверхностей ...

Салазки для выдвижных ящиков Chambrelan имеют поверхностную обработку в зависимости от материала. Все наши процедуры соответствуют требованиям RoHS и REACH.

оцинкованная сталь для телескопических направляющих из углеродистой стали для стандартного применения.

анодированный алюминий для алюминиевых направляющих ящиков.

пассивирование на наших телескопических направляющих из нержавеющей стали для агрессивных сред или специальных применений.

Стандартные методы обработки подходят для большинства применений. Другие или дополнительные обработки (например, твердость) могут быть выполнены в соответствии с потребностями применения.

6- Крепления ...

3 типа крепления направляющих для выдвижных ящиков:

Слайдеры бокового ящика:

Направляющие скольжения предназначены для установки сбоку раздвижной системы.Когда речь идет о сверхмощных рамах или сверхмощных ползунах, необходим боковой монтаж.

Нижний монтаж выдвижных суппортов:

Для упрощения установки можно использовать направляющие с нижним креплением (т. Е. Под ящиком, как направляющие ящика, устанавливаемые под ним). Мы предлагаем выбрать наши усиленные телескопические направляющие для направляющих нижнего ящика. Их также можно использовать в качестве направляющих для ящиков с центральным креплением, в зависимости от нагрузки и выдвижения.

Планеры для вертикальной установки (использование вверх и вниз):

Экраны или защитные панели могут двигаться вертикально, вверх или вниз.Для этого типа использования рекомендуются некоторые стандартные телескопические направляющие. Некоторые другие рельсы могут быть адаптированы к этому типу крепления; Не стесняйтесь обращаться к нам за дополнительной информацией.

7- Простота интеграции, простота установки ...

В нашем каталоге вы можете найти исчерпывающие данные, позволяющие легко и просто установить: грузоподъемность, длина, схема сверления ... Более того, на этом веб-сайте вы можете найти наши продукты, включая 3D, во всех стандартных форматах CAD. Для получения дополнительной информации перейдите на страницу каждого продукта.

8- Сокращенное обслуживание ...

Горки

Chambrelan были разработаны для работы с минимальным обслуживанием в самых сложных условиях. Только в экстремальных условиях эксплуатации они потребуют дополнительного обслуживания.

Телескопические направляющие с высокой грузоподъемностью, телескопическая направляющая • Rollon Group

Высокая грузоподъемность и уменьшенный прогиб Телескопические направляющие с шарикоподшипниками с сепаратором . Телескопические направляющие обладают оптимальными ходовыми качествами благодаря индуктивно закаленным дорожкам качения.Линейные направляющие TELESCOPIC RAIL демонстрируют небольшой прогиб при очень больших нагрузках, даже когда они полностью выдвинуты.

  • Телескопические направляющие выпускаются восьми различных серий (ASN, DE, DS, DSC, DBN, DMS, DSE)
  • Торсионно-жесткие промежуточные элементы с S-образным, двутавровым или квадратным сечением
  • Доступны дополнительные, полный или частичный телескопический ход
  • В серии DMS63 поддерживаемая нагрузка может достигать 3800 кг на пару
  • Чрезвычайно низкий прогиб и плавность движения даже при высокой нагрузке, круглосуточное применение
  • Некоторые серии могут быть заблокированы в закрытом положении
  • Специальные версии и ходы доступны по запросу

Семейство телескопических направляющих включает телескопических направляющих полного или частичного извлечения и состоит из восьми (8) различных размеров.Устойчивые к прогибу центральные компоненты доступны в S-образной, двойной Т-образной или квадратной версиях. Все компоненты серии обеспечивают высокую грузоподъемность, минимальный прогиб и скольжение без люфта даже при максимальной нагрузке и когда рельсы полностью выдвинуты. Крепежные отверстия расположены со стандартным шагом.

Продукты семейства телескопических рельсов:

ASN - Частичное удлинение, состоящее из направляющей и каретки.

DE - Телескопические направляющие полного выдвижения, состоящие из двух направляющих, установленных вместе для образования промежуточного элемента, и двух ползунов, которые действуют как неподвижный и подвижный элемент.

DS - Телескопические направляющие полного выдвижения, состоящие из двух направляющих, состоящих из неподвижного и подвижного элемента и S-образного промежуточного элемента.

DSC - Телескопические направляющие полного выдвижения, состоящие из компактного и жесткого промежуточного элемента, который соединяет две направляющие рельсы разного размера друг с другом в качестве неподвижного и подвижного элемента.

DBN - Телескопические направляющие полного выдвижения, состоящие из двух направляющих, которые действуют как неподвижный и подвижный элемент, и двух ползунов, установленных вместе, образуют промежуточный элемент.

DMS - Телескопические направляющие для тяжелых грузов, состоящие из элементов серии ASN и чрезвычайно жесткого двутаврового профиля в качестве промежуточного элемента.

DSE - Телескопический рельс с удлинением на 150%, состоящий из четырех элементов.

Основные области применения телескопических направляющих Telescopic Rail:

  • Железная дорога
  • Автомобильная промышленность
  • Аэрокосмическая промышленность
  • Еда и напитки
  • Упаковка
  • Логистика
  • Промышленное оборудование

Преимущества направляющих для полных выдвижных ящиков

Преимущества направляющих для ящиков с полным выдвижением

Мы держим пари, что вы открываете и закрываете ящики в своем доме по сто раз в день и даже не задумываетесь о том, как далеко они выходят.То есть до тех пор, пока вы не почувствуете, что нащупываете заднюю часть ящика в поисках той рулетки, которая, как вы знаете, где-то там находится. Знаете ли вы, что механизм, который позволяет выдвигать и выдвигать ящик, на самом деле называется выдвижным ящиком? Знаете ли вы, что салазки полного выдвижения позволяют дотянуться даже до самой задней части ящиков?

Когда вы покупаете шкаф, комод или стол, что вы делаете в первую очередь? Вы выдвигаете ящики. Превосходный выдвижной ящик выдвигается тихо и плавно, создавая впечатление высококачественного предмета.Но помимо ощущения (тяжелая нагрузка, мягкое закрывание и т. Д.), Задумываетесь ли вы о том, насколько далеко выдвигается ящик на самом деле? Вы можете выбрать направляющие ящика с разной длиной выдвижения. Некоторые выдвигаются из шкафа лишь частично, а другие выдвигаются полностью. Есть много разных типов выдвижных ящиков на выбор. Но если вам нужен легкий доступ ко всему ящику по всей длине, выдвижная полка с выдвижным ящиком может быть именно тем, что вам нужно.

Что такое слайд с полным выдвижением ящика?

Направляющие для выдвижных ящиков позволяют выдвигать и выдвигать ящик из шкафа, в котором он находится.Обычно они размещаются по обе стороны от ящика, но также могут располагаться сверху или снизу. Все зависит от желаемого дизайна. Направляющие ящика бывают трех различных конфигураций: 3/4 выдвижения, полного выдвижения и выдвижения, известного как перебег. Люди считают раздвижные горки 3/4 самыми экономичными. Они подходят, если вам не нужен полный доступ к ящику. Выдвижные направляющие ящика позволяют выдвигать ящик из шкафа, позволяя при необходимости отойти за него.Направляющие ящика полного выдвижения обычно наиболее желательны. Этот тип выдвижных направляющих обеспечивает полный доступ к ящику, сохраняя его втянутым в шкаф, в результате чего получается красивый, чистый и законченный вид.

Как они работают?

На самом деле направляющая ящика - довольно сложное оборудование. Они состоят из пары соединенных вместе прочных деталей из нержавеющей стали. Одна часть устанавливается на ящик ящика, а другая прикрепляется к части шкафа. Одна из частей имеет выступ, который предотвращает перемещение ящика вперед и назад при открытии или закрытии.Скользящее движение создается с помощью нейлоновых роликов или системы шарикоподшипников. Направляющая полного выдвижения имеет несколько различных вариантов крепления:

  • Нижнее крепление: Здесь направляющие устанавливаются в нижней левой и правой сторонах ящика, и чаще всего вместо системы на шариковых подшипниках используется роликовая система. Обычно слайды с нижним креплением предлагают расширение только на 3/4, но вы также можете получить их в слайде с полным выдвижением.
  • Центральное крепление: Этот слайд состоит из одного слайда, который крепится к нижней центральной части ящика.Центральные крепления проще установить. Однако они используются не так часто, потому что имеют гораздо меньшую грузоподъемность, чем другие типы креплений. Так что они не такие тяжелые.
  • Боковое крепление: Как следует из названия, эти направляющие устанавливаются на любой край ящика и соответствующих стенок шкафа. Это скользящее крепление очень популярно, поскольку его можно использовать в самых разных приложениях. Система шарикоподшипников входит в стандартную комплектацию большинства боковых направляющих.

Когда ящик открыт, система шарикоподшипников позволяет двум стальным деталям плавно скользить друг относительно друга.Ползун имеет телескопическое действие, что дает вам дополнительные несколько дюймов, необходимые для полного доступа к ящику.

Как снять ящик с полными выдвижными направляющими

Никто не вынимает ящик из шкафа просто ради развлечения. За ним либо что-то застряло, либо сам ящик срывается с рельсов. Снять ящик с направляющими полного выдвижения может быть непросто. Тем более, что вы, вероятно, уже разочарованы тем, что вам это нужно сделать. Но если вы знаете фокус, удалить ящик с полными направляющими на самом деле довольно просто.

  1. Даже если у вас может возникнуть соблазн этого не делать, лучше всего опорожнить ящик, прежде чем пытаться его вынуть. Чем меньше вес в ящике, тем легче будет маневрировать.
  2. После того, как вы опустошили ящик, полностью выдвиньте его из шкафа.
  3. Посмотрите сбоку ящика. Изучите направляющую, по которой удлинитель вставляется и выходит из шкафа. Вы должны увидеть рычаг или язычок с каждой стороны направляющей ящика.
  4. Нажмите на рычаги и осторожно потяните за ящик.Обратите внимание, что один из рычагов, скорее всего, будет нажимать вниз, в то время как другая сторона потребует от вас подтягивания. Одновременное использование обоих рычагов освобождает направляющие ящика и позволяет вынуть ящик из шкафа.
  5. Когда вы будете готовы поставить ящик на место, задвиньте выступающие направляющие обратно в шкаф. Совместите пазы или выемки направляющей на ящике с направляющими, прикрепленными к шкафу. Когда вы вставите ящик на место, вы услышите щелчок, когда он соприкоснется с телескопической частью направляющей ящика.Теперь вы сможете полностью задвинуть ящик на место.

Где используются направляющие ящика полного выдвижения?

Craftsman использует направляющие для выдвижных ящиков с полным выдвижением во многих сферах применения. Вы найдете их в кухонных шкафах, ящиках комода, ящиках стола и картотечных шкафах. Вы будете нуждаться в слайдах с полным выдвижением в любое время, когда вам потребуется полный доступ к ящику. Вся мебель в нашем магазине Amish Outlet Store изготовлена ​​с использованием сверхмощных выдвижных ящиков полного выдвижения.Например, взгляните на этот красивый арлингтонский комод с зеркалом. Он отличается великолепными шарнирами «ласточкин хвост» и выдвижными ящиками полного выдвижения. Удобно иметь ящик полного выдвижения на комоде или шкафу для одежды. Вы пробовали убрать одежду в ящик, который не открывается полностью? Другие места, где ящики полного выдвижения - развлекательные центры и картотеки. Эти направляющие для ящиков выдерживают большой вес и достаточно прочные, чтобы выдерживать частые перемещения.

Направляющие ящика доступны во многих комбинациях длины, крепления и удлинения.Решение о том, какой тип выдвижных ящиков вам понадобится, будет зависеть от того, для чего будет использоваться ящик. Полностью выдвижные направляющие ящика удивительно удобны, обеспечивая полный доступ к ящику с минимальными усилиями с вашей стороны. Если вам нужны ящики, которые будут выдерживать большой вес, выберите боковые выдвижные направляющие с системой шарикоподшипников. Вы даже можете получить направляющие ящика полного выдвижения со специальными функциями, такими как система плавного закрывания, которая предотвращает захлопывание ящика. Итак, в следующий раз, когда вы обнаружите, что открываете или закрываете один из ящиков в своем доме, уделите немного времени и обратите внимание на расширение.Если вас не устраивает, как работает ящик, возможно, пришло время ознакомиться с некоторыми из наших продуктов!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
