«Точка росы» – определение, температура и относительная влажность воздуха
- Что такое «точка росы»?
- Как найти «точку росы»?
- Влияние «точки росы»
- Переувлажнение в ограждающей конструкции
- Выводы
В проектно-расчетный центр часто поступают обращения с просьбой рассчитать «точку росы». Это непростая тема, а потому важно раскрыть её подробно.
Вопросы и опасения, которые мы часто слышим:
«Где она находится?»;
«Нам нужно избежать ее возникновения!»;
«Подберите толщину утеплителя так, чтобы в ней не было «точки росы», и т.д.
Давайте разберем этот вопрос и рассмотрим на примерах, как и где она возникает, на что на самом деле нужно обращать внимание, помимо самой «точки росы».
Забегая вперед, отметим, что важно избегать переувлажнения конструкций.
Что такое «точка росы»?
«Точка росы» – это температура, при которой происходит перенасыщение воздуха водяными парами и, как следствие, выпадение конденсата на поверхностях, на которых эта температура достигнута.
«Точка росы» — параметр, зависящий не только от температуры, но и от относительной влажности воздуха. Чем суше воздух, тем ниже для него будет температура, при которой начнет конденсироваться пар, верно и обратное. Получается, «точка росы» — параметр
переменный, и количество «точек росы» может быть многочисленным. Это зависит от значений температуры и влажности в помещении.
Температуру «точки росы» можно определить по приложению Р СП 23-101-2004:
Как найти «точку росы»?
Давайте посмотрим, где в конструкции будет находиться «точка росы». В качестве примера возьмем ограждающую стену.
Конструкция стены имеет следующий состав:
Железобетон толщиной 180 мм;
Минераловатный утеплитель «Техновент СТАНДАРТ» толщиной 150 мм;
Месторасположение объекта г. Москва. Температура в помещении +20 °С, влажность 55%.
Температура «точки росы» при данных параметрах согласно приложению Р СП23-101-2004 составляет +10,69 °С. Рассмотрим несколько примеров. Предположим, расчетная температура наружного воздуха = -26 °С:
В этом случае точка росы располагается в слое утеплителя на расстоянии 22 мм от границы слоев.
Рассмотрим еще пример, при котором расчетная температура наружного воздуха = -5 °С:
Теперь точка росы располагается в слое утеплителя на расстоянии 50 мм от границы слоев.
Как видим, в наших примерах «точка росы» перемещается в конструкции в ее теплоизоляционном слое и смещается в зависимости от изменения наружной температуры.
Влияние «точки росы»
Давайте теперь разберемся, на что она влияет. Согласно СП 50.13330 п. 5, «температура на внутренних поверхностях ограждающих конструкций должна быть не ниже минимально допустимых значений (санитарно-гигиеническое требование)».
Простыми словами это требование означает, что температура на внутренней поверхности конструкции была выше точки росы. Если это условие не выполняется, то вполне можно получить выпадение конденсата, образование плесени и другие негативные последствия.
Переувлажнение в ограждающей конструкции
Согласно выполненным расчетам, мы выяснили, что точка росы располагается в конструкции. В связи с чем возникает вопрос: не происходит ли влагонакопление в ограждающей конструкции? Ведь все ее материалы паропроницаемы, а точка росы располагается не на поверхности, а внутри нее.
На данный вопрос дает ответ СП 50.13330 п. 8 «Защита от переувлажнения ограждающих конструкций».
Таким образом, для понимания увлажнения конструкции нам нужно сделать специальный расчет. Он позволяет определить, обеспечивается ли конструкциями сопротивление паропроницанию не менее требуемого значения. Оно, в свою очередь, определяется расчетом одномерного влагопереноса по механизму паропроницаемости.
Выводы
Подводя итог, можно сказать, что точка росы всегда существует в конструкции и важно, чтобы температура внутренней поверхности стены была выше «точки росы». И для того чтобы понять, будет ли происходить переувлажнение конструкции, необходимо делать расчет на «защиту от переувлажнения ограждающих конструкций».
«Точка росы» – определение, температура и относительная влажность воздуха
Введение
Хочется подробнее раскрыть одну не простую тему.
К нам в проектно-расчетный центр часто обращаются с просьбой рассчитать «точку росы».
Вопросы и опасения, которые мы часто слышим:
- «Где она находится?»;
- «Нам нужно избежать ее возникновения!»;
- «Подберите толщину утеплителя так, чтобы в ней не было «точки росы», и т.д.
Давайте разберем этот вопрос и рассмотрим на примерах, как и где она возникает, и на что на самом деле нужно обращать внимание, помимо самой «точки росы».
Забегая вперед, нужно избегать переувлажнения конструкций.
Что такое «точка росы»?
«Точка росы» – это температура, при которой происходит перенасыщение воздуха водяными парами и, как следствие выпадение конденсата на поверхностях, на которых эта температура достигнута.
«Точка росы» параметр, зависящий не только от температуры, но и от относительной влажности воздуха. Чем суше воздух, тем ниже для него будет температура, при которой начнет конденсироваться пар, верно и обратное. Получается точка росы параметр переменный и количество «точек росы» может быть многочисленным, в зависимости от того, каких значений достигают температура и влажность в помещении.
Температуру «точки росы» можно определить по приложению Р СП 23-101-2004:
tint, °С | td , °С, при ᵠint, % | |||||||||||
40 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | ||
-5 | -15,3 | -14,04 | -12,9 | -11,84 | -10,83 | -9,96 | -9,11 | -8,31 | -7,62 | -6,89 | -6,24 | -5,6 |
-4 | -14,4 | -13,1 | -11,93 | -10,84 | -9,89 | -8,99 | -8,11 | -7,34 | -6,62 | -5,89 | -5,24 | -4,6 |
-3 | -13,42 | -12,16 | -10,98 | -9,91 | -8,95 | -7,99 | -7,16 | -6,37 | -5,62 | -4,9 | -4,24 | -3,6 |
-2 | -12,58 | -11,22 | -10,04 | -8,98 | -7,95 | -7,04 | -6,21 | -5,4 | -4,62 | -3,9 | -3,34 | -2,6 |
-1 | -11,61 | -10,28 | -9,1 | -7,98 | -7,0 | -6,09 | -5,21 | -4,43 | -3,66 | -2,94 | -2,34 | -1,6 |
0 | -10,65 | -9,34 | -8,16 | -7,05 | -6,06 | -5,14 | -4,26 | -3,46 | -2,7 | -1,96 | -0,62 | |
1 | -9,85 | -8,52 | -7,32 | -6,22 | -5,21 | -4,26 | -3,4 | -2,58 | -1,82 | -1,08 | -0,41 | 0,31 |
2 | -9,07 | -7,72 | -6,52 | -5,39 | -4,38 | -3,44 | -2,56 | -1,74 | -0,97 | -0,24 | 0,52 | 1,29 |
3 | -8,22 | -6,88 | -5,66 | -4,53 | -3,52 | -2,57 | -1,69 | -0,88 | -0,08 | 0,74 | 1,52 | 2,29 |
4 | -7,45 | -6,07 | -4,84 | -3,74 | -2,7 | -1,75 | -0,87 | -0,01 | 0,87 | 1,72 | 2,5 | 3,26 |
5 | -6,66 | -5,26 | -4,03 | -2,91 | -1,87 | -0,92 | -0,01 | 0,94 | 1,83 | 2,68 | 3,49 | 4,26 |
6 | -5,81 | -4,45 | -3,22 | -2,08 | -1,04 | -0,08 | 0,94 | 1,89 | 2,8 | 3,68 | 4,48 | 5,25 |
7 | -5,01 | -3,64 | -2,39 | -1,25 | -0,21 | 0,87 | 1,9 | 2,85 | 3,77 | 4,66 | 5,47 | 6,25 |
8 | -4,21 | -2,83 | -1,56 | -0,42 | -0,72 | 1,82 | 2,86 | 3,85 | 4,77 | 5,64 | 6,46 | 7,24 |
9 | -3,41 | -2,02 | -0,78 | 0,46 | 1,66 | 2,77 | 3,82 | 4,81 | 5,74 | 6,62 | 7,45 | 8,24 |
10 | -2,62 | -1,22 | 0,08 | 1,39 | 2,6 | 3,72 | 4,78 | 5,77 | 6,71 | 7,6 | 8,44 | 9,23 |
11 | -1,83 | -0,42 | 0,98 | 1,32 | 3,54 | 4,68 | 5,74 | 6,74 | 7,68 | 8,58 | 9,43 | 10,23 |
12 | -1,04 | 0,44 | 1,9 | 3,25 | 4,48 | 5,63 | 6,7 | 7,71 | 8,65 | 9,56 | 10,42 | 11,22 |
13 | -0,25 | 1,35 | 2,82 | 4,18 | 5,42 | 6,58 | 7,66 | 8,68 | 9,62 | 10,54 | 11,41 | 12,21 |
14 | 0,63 | 2,26 | 3,76 | 5,11 | 6,36 | 7,53 | 8,62 | 9,64 | 10,59 | 11,52 | 12,4 | 13,21 |
15 | 1,51 | 3,17 | 4,68 | 6,04 | 7,3 | 8,48 | 9,58 | 10,6 | 11,59 | 12,5 | 13,38 | 14,21 |
16 | 2,41 | 4,08 | 5,6 | 6,97 | 8,24 | 9,43 | 10,54 | 11,57 | 12,56 | 13,48 | 14,36 | 15,2 |
17 | 3,31 | 4,99 | 6,52 | 7,9 | 9,18 | 10,37 | 11,5 | 12,54 | 13,53 | 14,46 | 15,36 | 16,19 |
18 | 4,2 | 5,9 | 7,44 | 8,83 | 10,12 | 11,32 | 12,46 | 13,51 | 14,5 | 15,44 | 16,34 | 17,19 |
19 | 5,09 | 6,81 | 8,36 | 9,76 | 11,06 | 12,27 | 13,42 | 14,48 | 15,47 | 16,42 | 17,32 | 18,19 |
20 | 6,0 | 7,72 | 9,28 | 10,69 | 12,0 | 13,22 | 14,38 | 15,44 | 16,44 | 17,4 | 18,32 | 19,18 |
21 | 6,9 | 8,62 | 10,2 | 11,62 | 12,94 | 14,17 | 15,33 | 16,4 | 17,41 | 18,38 | 19,3 | 20,18 |
22 | 7,69 | 9,52 | 11,12 | 12,56 | 13,88 | 15,12 | 16,28 | 17,37 | 18,38 | 19,36 | 20,3 | 21,6 |
23 | 8,68 | 10,43 | 12,03 | 13,48 | 14,82 | 16,07 | 17,23 | 18,34 | 19,38 | 20,34 | 21,28 | 22,15 |
24 | 9,57 | 11,34 | 12,94 | 14,41 | 15,76 | 17,02 | 18,19 | 19,3 | 20,35 | 21,32 | 22,26 | 23,15 |
25 | 10,46 | 12,75 | 13,86 | 15,34 | 16,7 | 17,97 | 19,15 | 20,26 | 21,32 | 22,3 | 23,24 | 24,14 |
26 | 11,35 | 13,15 | 14,78 | 16,27 | 17,64 | 18,95 | 20,11 | 21,22 | 22,29 | 23,28 | 24,22 | 25,14 |
27 | 12,24 | 14,05 | 15,7 | 17,19 | 18,57 | 19,87 | 21,06 | 22,18 | 23,26 | 24,26 | 25,22 | 26,13 |
28 | 13,13 | 14,95 | 16,61 | 18,11 | 19,5 | 20,81 | 22,01 | 23,14 | 24,23 | 25,24 | 26,2 | 27,12 |
29 | 14,02 | 15,86 | 17,52 | 19,04 | 20,44 | 21,75 | 22,96 | 24,11 | 25,2 | 26,22 | 27,2 | 28,12 |
30 | 14,92 | 16,77 | 18,44 | 19,97 | 21,38 | 22,69 | 23,92 | 25,08 | 26,17 | 27,2 | 28,18 | 29,11 |
31 | 15,82 | 17,68 | 19,36 | 20,9 | 22,32 | 23,64 | 24,88 | 26,04 | 27,14 | 28,08 | 29,16 | 30,1 |
32 | 16,71 | 18,58 | 20,27 | 21,83 | 23,26 | 24,59 | 25,83 | 27,0 | 28,11 | 29,16 | 30,16 | 31,19 |
33 | 17,6 | 19,48 | 21,18 | 22,76 | 24,2 | 25,54 | 26,78 | 27,97 | 29,08 | 30,14 | 31,14 | 32,19 |
34 | 18,49 | 20,38 | 22,1 | 23,68 | 25,14 | 26,49 | 27,74 | 28,94 | 30,05 | 31,12 | 32,12 | 33,08 |
35 | 19,38 | 21,28 | 23,02 | 24,6 | 26,08 | 27,64 | 28,7 | 29,91 | 31,02 | 32,1 | 33,12 | 34,08 |
Как найти «точку росы»?
Давайте посмотрим, где в конструкции будет находится точки росы.
В качестве примера возьмем ограждающую стену.
Конструкция стены имеет следующий состав:
- Железобетон толщиной 180 мм;
- Минераловатный утеплитель Техновент СТАНДАРТ толщиной 150 мм;
- Система вентилируемого фасада (условно не показана).
Месторасположение объекта г. Москва. Температура в помещении +20 °С, влажность 55%. Температура «точки росы» при данных параметрах согласно приложению Р СП23-101-2004 составляет +10,69 °С.
Рассмотрим несколько примеров. Предположим, расчетная температура наружного воздуха = -26 °С:
В этом случае точка росы располагается в слое утеплителя на расстоянии 22 мм от границы слоев.
Рассмотрим еще пример, при котором расчетная температура наружного воздуха = -5 °С:
Теперь точка росы располагается в слое утеплителя на расстоянии 50 мм от границы слоев.
Как мы видим в наших примерах «точка росы» перемещается в конструкции в ее теплоизоляционном слое и смещается в зависимости от изменения наружной температуры.
«Точка росы» всегда будет находиться в конструкции, изменяя лишь свое месторасположение.
Влияние «точки росы»
Давайте теперь разберемся на что она влияет. Согласно СП 50.13330 п. 5 в «температура на внутренних поверхностях ограждающих конструкций должна быть не ниже минимально допустимых значений (санитарно-гигиеническое требование)».
Простыми словами это требование означает, что важно чтобы на внутренней поверхности конструкции температура была выше точки росы. Если это условие не выполняется, то вполне можно получить, выпадение конденсата, образование плесени и другие негативные последствия.
Переувлажнение в ограждающей конструкции
Согласно выполненных расчетов мы выяснили, что точка росы располагается в конструкции. В связи с чем возникает вопрос. А не происходит ли влагонакопление в ограждающей конструкции? Ведь все ее материалы паропроницаемы, а точка росы располагается не на поверхности, а внутри нее.
На тот вопрос дает ответ СП 50.
13330 п. 8 «Защита от переувлажнения ограждающих конструкций».
Таким образом, для понимания увлажнения конструкции нам нужно сделать специальный расчет. Он определяет обеспечивается ли конструкциями сопротивление паропроницанию не менее требуемого значения. Оно, в свою очередь, определяется расчетом одномерного влагопереноса по механизму паропроницаемости.
Выводы
Подведя итог всему вышесказанному, можно сказать, что точка росы всегда существует в конструкции и важно, чтобы температура внутренней поверхности стены была выше «точки росы». И для понимания будет ли происходить переувлажнение конструкции необходимо делать расчет на «защиту от переувлажнения ограждающих конструкций».
Калькулятор точки росы — простая и быстрая версия
Точка росы просто объясняется как температура, до которой воздух охлаждается, чтобы он насыщался влагой и, таким образом, возвращался в состояние капель воды (вместо водяного пара или пара). ). Чаще всего на это обращают внимание, глядя на конденсат в ванной, влажные стены и т.
д. воздух в помещении, особенно после ванны или душа, будет теплым и влажным. Он попадает в окно, , которая находится в точке росы или ниже, и вода конденсируется, попадая в холодную точку. Это простой пример, но тот же принцип применим и к другим поверхностям.
Что такое калькулятор точки росы?

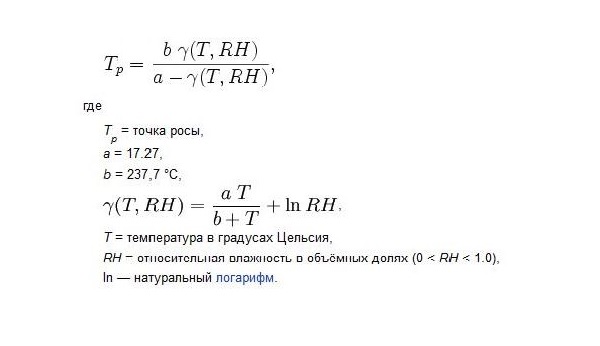

Существует сложная формула для расчета точки росы (используя температуру и влажность для ее расчета), но мы сделали этот расчет быстрым и простым для вас с помощью нашего калькулятора точки росы ниже . Просто введите температуру и влажность, а мы сделаем все остальное, чтобы дать вам полезную информацию о точке росы.
ПОМОГИТЕ ПРИ УТЕЧКЕ ВОДЫ
Проблемы с конденсатомКак образуется конденсат?
В основном вода находится в воздухе в виде пара, и ее количество будет зависеть от относительной влажности воздуха (чем влажнее воздух, тем больше влаги он удерживает). Помня, что относительная влажность определяется как «количество водяной влаги / пара в воздухе, выраженное в процентах, по отношению к тому, что этот воздух способен удерживать при данной температуре» — помните, что относительная влажность будет меняться при изменении температуры, поскольку более теплый воздух способен удерживать больше водяного пара.
Кроме того, влажность будет повышаться по мере увеличения количества воды, например, после утечки воды, что объясняет, почему необычная конденсация может быть признаком утечки воды в вашем доме. Помните также, что конденсат также может вызвать проблемы с плесенью.
Многие современные термометры, особенно цифровые, показывают не только температуру, но и относительную влажность, но вряд ли будут показывать точку росы, но наш калькулятор точки росы сделает это за вас быстро и просто.
Недавно мы написали статью о силикагеле, который иногда используется для контроля влажности и конденсации (хотя и в небольших масштабах с ограничениями).
СВЯЖИТЕСЬ С НАМИ ДЛЯ ПОМОЩИ В УСЛОВИЯХ УТЕЧКИ ВОДЫ
Калькулятор точки росыКак видно из калькулятора точки росы, изменения как температуры, так и относительной влажности изменяют точку росы, это также видно на нашей диаграмме точки росы .
Давайте рассмотрим несколько примеров, чтобы проиллюстрировать это:
- Допустим, это очень теплый летний день с температурой 30°C и относительной влажностью 40%.
Если вы введете эти числа в калькулятор точки росы, точка росы будет равна 15 ° C, поэтому, если поверхность находится при этой температуре или ниже, будет образовываться конденсат. Вы можете понять, как, например, если вы пьете холодный напиток со льдом, он получает конденсат снаружи! - Если подумать, то при такой жаркой погоде очень маловероятно, что обычная поверхность будет иметь температуру 15°C или ниже, что приведет к достижению точки росы.
- Теперь сравните это с холодным зимним днем с температурой 20°C и влажностью 70% в вашем доме. Точка росы составляет 14,3 ° C, поэтому, учитывая, что на улице может быть отрицательная температура, вполне возможно, что ваши окна и трубы имеют такую температуру или ниже, что вызывает конденсацию.
- Помните, что при повторном проведении нашего эксперимента с конденсацией из душа и конденсации из ванн мы увидели, что относительная влажность достигла более 90%. При той же температуре 20°C введите ее в калькулятор точки росы, и вы увидите, что она показывает 18,3°C.
- Таким образом, вы можете видеть, как конденсация в зимние месяцы, при более низких температурах (особенно во время зимних штормов), более высокой относительной влажности может вызвать проблемы с осаждением конденсата, что приводит к таким вещам, как плесень на стенах.
- Помните, что с повышением температуры относительная влажность падает и наоборот, поэтому холодный воздух может удерживать меньше влаги внутри, т. е. становится насыщенным (100% влажностью) при более низкой абсолютной влажности (которая отличается от относительной влажности). Подробнее об этом читайте в нашем подробном руководстве по относительной влажности.
Если вы введете эти числа в калькулятор точки росы, точка росы будет равна 15 ° C, поэтому, если поверхность находится при этой температуре или ниже, будет образовываться конденсат. Вы можете понять, как, например, если вы пьете холодный напиток со льдом, он получает конденсат снаружи!
В этот момент обычно задают вопрос: как лучше всего измерить температуру поверхности? Вот тут и приходит на помощь что-то вроде лазерного инфракрасного термометра.
Лазерный термометрЛазерные термометры и температура поверхности
Лазерные термометры, как следует из названия, используют лазеры для измерения температуры объектов.
Они представляют собой быстрый и надежный (обеспечивающий безопасное использование) способ измерения температуры поверхности, чтобы определить, существует ли риск «достижения» точки росы и образования конденсата. Некоторые модели, такие как показанная выше, также имеют измерение относительной влажности.
В приведенном выше примере комнатная температура составляет 12,3°C, а относительная влажность составляет 68%. Измеряемая поверхность имеет температуру 29,8 °C. Подставив эти цифры в калькулятор точки росы, вы увидите, что точка росы в этих условиях составляет 6,5 °C, а это означает, что на этой поверхности не будет образовываться конденсат или влага. Если температура поверхности действительно была ниже этой, вероятно образование конденсата.
Если у вас есть проблемы с конденсатом, сыростью, плесенью или утечкой воды, свяжитесь с нами сегодня, и мы будем рады помочь.
» src=»https://www.youtube.com/embed/1HJqAWjDsxU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Как рассчитать точку росы по температуре и относительной влажности?
Существует три способа расчета точки росы, когда известны температура и относительная влажность. Самый простой способ — воспользоваться калькулятором точки росы, например, на этой странице. Во-вторых, использовать устройство, которое вычисляет это за вас, снимая психометрические показания (так поступают многие профессиональные влагомеры). Наконец, самый сложный способ — использовать формулу, чтобы решить ее самостоятельно!
Как определить точку росы?
Одним из самых быстрых и простых способов определить точку росы является использование калькулятора точки росы, подобного тому, что представлен на этой странице. Он очень быстро определит точку росы материала (чтобы определить, восприимчив ли он к влаге или конденсату) на основании влажности в помещении и измеряемой температуры поверхности.
Некоторые устройства имеют встроенный калькулятор точки росы.
Калькулятор точки росы — преобразование относительной влажности в температуру точки росы — ChemEngGuy
Общий // Оставить комментарий
Привет ребята! Это ГОСТЕВОЙ ПОСТ! значит не я это написал. Если вы считаете, что можете помочь развитию блога, звоните по номеру по номеру ! это было написано Джоном Косчигано, в настоящее время частью IOThrifty Team ! Проверь их!
Как относительная влажность, так и температура точки росы являются мерой количества влаги в воздухе или других газах. В некоторых приложениях требуется содержание влаги, выраженное в виде относительной влажности, в то время как в других требуется содержание влаги в виде температуры точки росы. Часто эти приложения зависят от отрасли.
Например, рынок сжатого воздуха обычно предпочитает содержание влаги с точки зрения температуры точки росы, в то время как отрасль ОВКВ чаще определяет содержание влаги с точки зрения относительной влажности.
Несмотря на то, что IOThrifty, а также другие производители легко доступны приборы для измерения как относительной влажности, так и температуры точки росы, приборы, которые измеряют только относительную влажность, как правило, менее дороги и более доступны.
Преобразование относительной влажности в температуру точки росы может быть выполнено с помощью математических вычислений, но формулы могут быть довольно сложными. Чтобы упростить процесс расчета, мы создали калькулятор точки росы/влажности в формате Excel.
Существуют и другие онлайн-калькуляторы, но мы выпустили наш в форме электронной таблицы, что, по нашему мнению, обеспечивает гибкость, позволяющую модифицировать его для других расчетов, кроме расчета по одной точке. Таблицу можно даже адаптировать для приложений, в которых проводятся непрерывные измерения посредством сбора данных в режиме реального времени. В литературе существует несколько версий уравнений точки росы.
Одни проще, другие сложнее.
