Как почистить теплообменник: Как промыть теплообменник газового котла

Содержание

Как почистить и чем промыть теплообменник двухконтурного газового котла

Котел отопления, как и практически любое технологическое оборудование, работающее в сложных условиях, нуждается в периодическом обслуживании. Одной из наиболее важных операций, проводимых в процессе ТО газового котла, является чистка его теплообменника.[contents h3 h4]

Зачем это нужно

Теплообменник представляет собой металлический (или чугунный) короб со встроенным радиатором, который нагревается снаружи пламенем горелки и передает тепло протекающей внутри жидкости. Если теплообменник чистый, то он работает с максимальной эффективностью, отдавая практически всю полученную энергию на нагрев. Однако с течением времени на стенках внутренних каналов начинают осаждаться различные примеси, представляющие собой соединения растворенных в теплоносителе солей (накипь). Особенно интенсивно образование известковых отложений происходит во вторичном теплообменнике двухконтурного котла, если в магистрали ГВС используется жесткая вода.

Такое загрязнение каналов теплообменников может привести к целому ряду неприятных последствий:

  • Снижение эффективности работы котла
    . Минеральные отложения обладают гораздо меньшей теплопроводностью, чем металл, поэтому на нагрев воды придется затрачивать намного больше энергии. Соответственно, расход газа также увеличится.
  • Перегрев теплообменника. Схема работы газовых котлов предполагает, что теплоноситель, поступающий из обратной магистрали, охлаждает внутренние полости нагревательного элемента. При появлении накипи эффективность охлаждения падает, теплообменник перегревается и быстро выходит из строя.
  • Поломка отопительного оборудования. Минеральные отложения на внутренних стенках теплообменников затрудняют прохождение по ним теплоносителя. Это создает дополнительную нагрузку на циркуляционный насос, который быстро исчерпает свой ресурс, если вовремя не почистить зауженные каналы.

Таким образом, своевременная промывка теплообменника поможет сэкономить значительные средства, предотвратив поломку дорогостоящих комплектующих и обеспечив минимально необходимый расход топлива.

Периодичность очистки теплообменника

В разных источниках можно встретить довольно противоречивую информацию о том, насколько часто должна проводиться чистка различных элементов отопительных котлов. Как правило, интервалы технического обслуживания приведены в инструкции на конкретную модель. Однако необходимо иметь в виду, что эти данные являются приблизительными и рассчитаны на эксплуатацию в наиболее благоприятных условиях. В действительности промывка теплообменников может потребоваться и чаще.

Оценить, насколько сильно засорен теплообменник, можно по нескольким косвенным признакам, которые сопровождают работу газового котла:

  • Заметно выросло потребление газа. Практика показывает, что увеличение расхода топлива из-за отложений внутри нагревательного элемента может достигать 15%; Так выглядит теплообменник после интенсивной эксплуатации
  • Снизилась производительность системы отопления. Долгий разогрев радиаторов отопления, низкая температура теплоносителя в обратке, постоянно включенная горелка – все это может свидетельствовать о том, что пришла пора промыть теплообменник;
  • Малый напор в кране, едва теплая вода в системе ГВС также часто говорят о возможных проблемах теплообменников двухконтурного котла;
  • Большая нагрузка на циркуляционный насос, шум или явные признаки перебоев в его работе также являются сигналом о том, что нужна промывка системы.

Конструкция современных котлов рассчитана на длительное использование, а стоимость запчастей к ним достаточно высока. Поэтому чистка теплообменника должна производиться сразу же при проявлении симптомов, описанных выше. В противном случае расходы на содержание котлов отопления могут заметно вырасти.

Методы прочистки теплообменников

Промывка теплообменника может осуществляться разными способами. Далее мы рассмотрим их подробнее, а заодно отметим, как почистить теплообменник двухконтурного котла, который особенно подвержен образованию органических отложений.

Ручная очистка

Для решения задачи данным способом теплообменник необходимо полностью снять с котла, чтобы получить к нему свободный доступ. После этого его можно почистить различными инструментами:

  • Механическая чистка. Удалить налет с внутренней поверхности можно при помощи жесткой металлической щетки или специального скребка;
  • Промывка в специальных составах. Чаще всего детали теплообменников замачивают в растворе для кислотной промывки. Этот метод особенно эффективен для снятия сильных загрязнений, например, в каналах двухконтурных газовых котлов.

Метод ручной очистки прост и эффективен. Его вполне можно применять для того чтобы промыть теплообменник самостоятельно. Единственное замечание – необходимо проявлять осторожность при работе с уплотнительными элементами котлов и следить за герметичностью всех соединений.

Гидродинамическая чистка

Промывка теплообменников газового котла может проводиться и без его разборки.

Гидродинамическая чистка – это процесс механического удаления накипи со стенок трубопроводов при помощи струй воды высокого давления, которые иногда содержат примеси мелких абразивных частиц.

Производится такая процедура с помощью специальных установок, которые нагнетают в магистрали давление до полутора тысяч бар. Это самый эффективный, хотя и довольно дорогой способ очистки теплообменников.

Химическая очистка

Химическая промывка элементов газовых котлов заключается в том, что в систему при помощи специального устройства, которое называется бустером, вводится раствор для кислотного промывания. Затем этот раствор в течение нескольких часов прогоняется через теплообменник и очищает его. Данный метод позволяет удалить наиболее сложные виды отложений – карбонатную накипь и трехвалентное железо.

Теплообменник до и после очистки

К недостаткам химической очистки можно отнести высокую стоимость реагента, износ металла и большой объем токсичных отходов.

Жидкости для промывки теплообменников

В заключение рассмотрим вопрос, чем промыть теплообменник газового котла. Несмотря на изобилие рекомендаций в различных источниках, в выборе чистящего средства необходимо проявлять некоторую осторожность.

Многие специалисты рекомендуют для промывки использовать соляную кислоту. Она действительно хорошо удаляет накипь, но является довольно агрессивным соединением, способным нарушить защитное покрытие внутренней поверхности теплообменника.

Кроме того, есть данные о том, что промывка соляной кислотой может стать причиной хрупкости металла.

Менее опасной для материала теплообменника является лимонная кислота. Она прекрасно справляется со всеми видами отложений, так же как и специальные реагенты: DETEX, Cillit, Санакс и другие.

Своевременный и правильный уход за элементами системы отопления позволит увеличить срок ее службы и снизить затраты на поддержание работоспособности. Чистка теплообменника, как одна из наиболее важных операций, выполняемых при техническом обслуживании котлов, внесет в этот процесс самый существенный вклад.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов.

Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь - буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина - какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления - инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


Чем промыть теплообменник газового котла в домашних условиях

Большинство домовладельцев, пользующиеся одно- и двухконтурными газовыми водогрейными установками, не задумываются об обслуживании своих котлов  и эксплуатируют их по десятку лет, не выполняя никаких мероприятий по очистке. Но в один прекрасный момент, как правило, посреди отопительного сезона вдруг выясняется, что мощности агрегата стало недостаточно для обогрева жилища, хотя раньше такой проблемы не было – это дали о себе знать накипь и сажа, которые  накопились в вашем отопителе за долгие годы. Задачей нашей статьи будет раскрыть вопрос, как и чем промыть теплообменник газового котла и когда это нужно делать.

Периодичность обслуживания и очистки газового котла

В самом начале отметим, что делать профилактику отопительного оборудования всегда проще и легче, чем устранять неисправности, появляющиеся посреди зимних холодов. Не является исключением и теплообменник газового агрегата, который для профилактики можно промывать изнутри 1 раз в 2 — 3 года, в зависимости от жесткости используемой воды. При наличии контура нагрева воды для ГВС вторичный теплообменник для котла также желательно промывать 1 раз в 2 года, поскольку через него проходит неподготовленная водопроводная вода, оставляющая накипь, как на изображении.

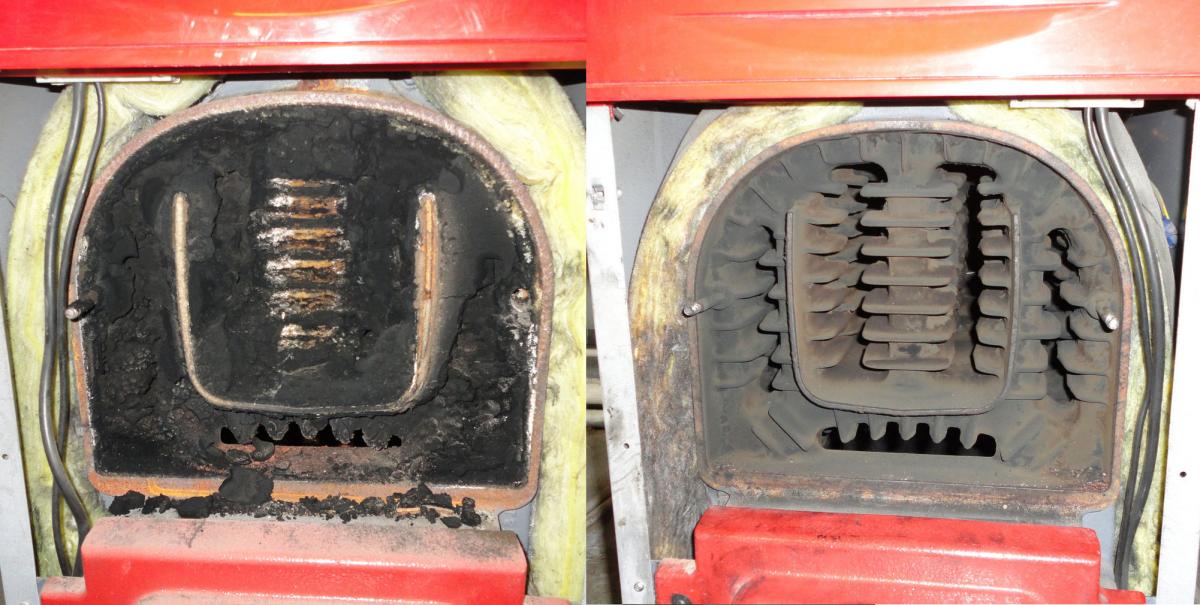

Что же касается удаления сажи с наружной поверхности теплообменника, то тут чистка газового котла зависит от многих факторов, таких как режим эксплуатации, качество природного газа, наличие фильтров на топливном трубопроводе и так далее. Но, регулярно делая внутреннюю промывку котла, вы не можете не обратить внимание на его внешний вид и, конечно же, не доведете до такого плачевного состояния, как на фото.

Из-за этого эффективность работы котла может упасть на 40—50% из-за толстого налета сажи снаружи и наполовину забитых накипью внутренних каналов. При прежнем расходе газа КПД отопителя станет равным 40% и зимой в вашем доме будет холодно. Но поскольку вызывать специалиста для этого мероприятия влетит вам в копеечку, то почистить газовый котел в домашних условиях можно и самостоятельно.

Способы очистки и промывки

Обслуживать теплообменники водогрейной установки можно двумя способами, каждый из которых имеет свои преимущества и недостатки:

  • с разборкой агрегата и снятием водонагревателя;
  • без разборки.

Первый способ обойдется вам дешевле, но придется запастись терпением и потратить гораздо больше времени. Кроме того, потребуется минимальный набор инструмента, состав которого зависит от конструкции котла.

Если требуется почистить напольный котел с жаротрубным теплообменником, то для удаления сажи без разборки не обойтись, при этом полностью снять теплообменник не удастся, придется только освободить к нему доступ, сняв газогорелочное устройство и крышку с дымоходом. Как правильно выполнить процедуру, показано на следующем видео.

Когда идет речь о настенном газовом котле, то для того, чтобы снять теплообменник, нужно отключить котел от электрической сети и выполнить мероприятия по опорожнению обоих контуров и расширительного бака. Если для этого не предусмотрено специальной арматуры, то следует перекрыть водопровод в доме, закрыть краны на трубопроводах отопительной системы и поочередно откручивая их от патрубков котла, сливать воду в приготовленную емкость.

Затем откручивается лицевой металлический кожух и панель с органами управления. Процедура в различных моделях  может производиться по-разному, но суть ее остается одинаковой – открыть доступ к нагревательным элементам. Далее, снимается вторичный теплообменник для газового котла, обычно он крепится к раме двумя болтами под ключ – шестигранник. Основной нагреватель снять труднее, для этого потребуется разобрать камеру сгорания.

Снятые элементы лучше всего снаружи обработать специальными средствами, предназначенными для удаления нагара и сажи с теплообменников и дымоходов. В продаже имеется широкий выбор подобных средств, здесь выбор целиком остается за вами. Конечно, можно использовать и обычные моющие средства, но такое решение нерационально, предпочтительнее качественная химическая очистка теплообменника. Ведь не для того же вы затратили столько усилий по разборке один раз за 2 или 3 года, чтоб мыть нагреватель кухонным гелем для посуды.



Внутренние поверхности, в отличие от внешних, можно хорошо промыть раствором лимонной кислоты, что не является слишком агрессивным средством, зато отлично справляется с налетом. Если же слой накипи значителен, то придется смастерить промывочную установку. Ее задача — обеспечить циркуляцию моющего раствора через теплообменник в течение нескольких часов. Чтобы очистить теплообменник от накипи, используется емкость на 8—10 л и насос с двумя шлангами, присоединяемыми к патрубкам нагревателя.


Здесь можно задействовать обычный циркуляционный насос для систем отопления. Опять же, таким способом выполняется промывка без разборки котла, надо лишь присоединить шланги к соответствующим

Заключение

Периодическое обслуживание нагревательных элементов не стоит игнорировать, чтобы впоследствии не пришлось делать пайку или ремонт теплообменников газовых котлов. Ведь если отопитель не будет нормально прогревать дом, ты вы станете наращивать его мощность до максимума, а это может привести к прогоранию металла. Исключение – чугунные нагреватели, но и они требуют своевременной очистки.

Промывка (чистка) теплообменника газового котла своими руками + ВИДЕО

Современная вода содержит большое количество вредных химически активных веществ, что способствует быстрому отложению накипи на различных нагревательных элементах. Накипь – это первый враг таких важных агрегатов, как, например, газовый котёл. В первую очередь пострадает находящий внутри котла теплообменник. Следствие: дорогостоящий ремонт или необходимость покупки нового элемента.

Предотвратить подобные последствия возможно. Достаточно своевременно проводить чистку теплообменника, а выполнять данную процедуру вполне возможно и самостоятельно.

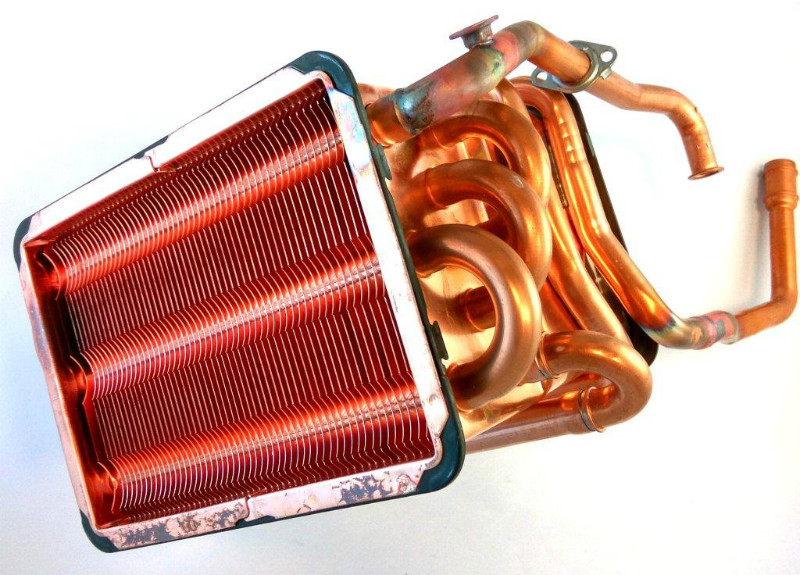

Что такое теплообменник?

Теплообменник является важной составляющей газового котла. Его основная функция – передача тепла от нагретого элемента к второстепенному.

Существует несколько видов теплообменников:

Вторичный пластинчатый теплообменник ГВС для котла Baxi
  • Совмещённые или битермические теплообменники. Во многих современных двухконтурных котлах отопления устанавливаются битермические теплообменники, которое объединяют в одной конструкции два теплообменника: для отопления и для горячего водоснабжения (ГВС).
Внешний вид битермического теплообменника. Предназначен для нагрева воды в контуре отопления и для ГВС

Битермический теплообменник ещё называют сдвоенным. В разрезе видно, что конструктивно он представляет «трубу в трубе».

По внутренней трубе протекает вода системы горячего водоснабжения, по наружной —
теплоноситель системы отопления

Одноконтурный или двухконтурный котёл – есть ли разница?

Разновидности котлов никак не влияют на временные сроки, через которые необходимо промывать теплообменник. Гораздо важнее, какая жидкость (теплоноситель) циркулирует в системе отопления и какая поступает для ГВС.

При использовании технической воды, прошедшей стандартную очистку, промывку котла можно выполнять не чаще чем один раз в четыре года. При этом удаляется слой накипи (которая всё равно образуется) и отложения, имеющие более сложную структуру. Если не фильтровать воду перед заливкой в систему, а использовать обыкновенную из централизованного водопровода, то промывка должна происходить чаще, не менее чем один раз в два года. Это обусловлено высоким содержанием хлора в жидкости, который при контакте с нагревательным элементом оседает в виде накипи.

Дистиллированная вода – лучший вариант теплоносителя для домов постоянного проживания

Некоторые пользователи предпочитают использовать в качестве теплоносителя антифриз. Эта жидкость более качественна: не замерзает даже при низких температурах, более медленно отдаёт тепло, но быстро нагревается. К сожалению, антифриз ядовит, и распадаясь на составляющие, приводит к порче металлических конструкций. Теплообменник, по которому циркулирует антифриз, следует прочищать не менее чем один раз в 1,5-2 года.

Поэтому как одноконтурный, так и двухконтурный котёл требует своевременной чистки теплообменника, перерывы между которой одинаковы во всех системах.

Чтобы реже очищать битермический теплообменник, необходимо позаботиться не только о качестве теплоносителя в отопительном контуре, но и о качестве воды в системе ГВС. Следует предварительно очищать и фильтровать воду. Также следует учитывать тот факт, что процесс отложения накипи начинается при температуре 70°C, его скорость возрастает в 2 раза при увеличении температуры на каждые 10°C. При этом происходит прогрессирование процесса, так как нарастающий слой кальция ухудшает теплопередачу и температура стенки теплообмена увеличивается.

Оба контура битермического теплообменника подверглись отложению накипи

Основные способы чистки

Чистка теплообменника может выполняться несколькими способами:

  • Механический. Теплообменник является системой труб небольшого диаметра, прочистить которые вполне возможно с помощью небольшой щётки и тросика.
  • Используя химически активные вещества. Подбирать подобные реактивы следует очень тщательно, слишком сильные препараты могут привести к порче внутренних поверхностей и течи.
  • Подавая воду под большим давлением. Перед данной процедурой жидкость лучше всего нагреть до 70-80°C.

Если чистить теплообменник самостоятельно, то третий вариант может потребовать серьёзных затрат, так как потребуется установка, способная обеспечить высокий напор воды. При чистке своими руками следует воспользоваться механическим или химическим способом.

Последовательность разборки котла и извлечения теплообменника

Следует запомнить, что выполнять данную процедуру в разгар отопительного сезона не следует. Потому что появляются определённые временные рамки, за которые необходимо извлечь теплообменник, промыть его и установить на место. За это время в отопительной системе не будет постоянного поддержания температуры, а при сильных морозах это чревато серьёзными последствиями или резким остыванием дома, что приведёт к дополнительным тратам на его нагрев.

Последовательность чистки газового котла:

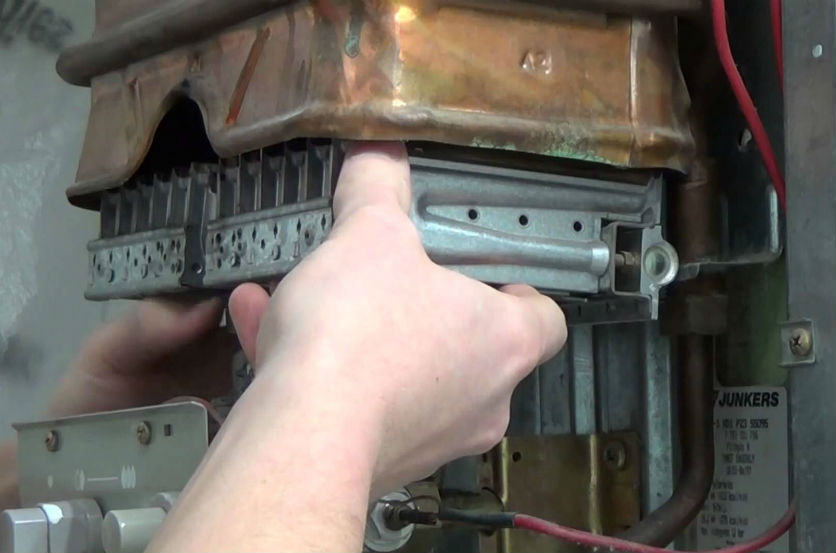

  1. Демонтировать горелочное устройство. Сразу необходимо не только снимать деталь, но и прочищать её. Для качественной чистки горелки удобнее всего использовать зубную щётку. Этот предмет личной гигиены позволит добраться в труднодоступные места.
  2. Далее происходит отстыковка питающих проводов от газового клапана и извлечение термопары из камеры сгорания. Чтобы извлечь термопару, сначала необходимо снять капиллярную трубку, соединяющую её с газовым клапаном.
  3. Отсоединить патрубки, через которые происходит подача газа в устройство. Теперь остаётся только открутить 4 болта (в некоторых моделях используют гайки). После отстыковки весь узел можно извлечь наружу и приступать к чистке.

Основной элемент – теплообменник. Чтобы добраться до него, необходимо убрать защитную крышку устройства и отстыковать 2 датчика: тяги и дымохода. Следом за датчиками надо убрать утеплитель. При длительной эксплуатации котла утеплитель лучше всего заменить на новый. Его некачественное состояние бывает причиной потерь энергии при работе.

После вышеперечисленных операций демонтируют кожух, и теплообменник остаётся открытым. Для его снятия мешают только турбулизаторы. Это устройство, которые замедляют движение отработанных газов. Температура газов бывает слишком высокой и при соответствующей скорости такой выхлоп может повредить внутренние поверхности теплообменника.

Разборка и промывка настенного котла BAXI Mainfour 24.

Чистка теплообменника механическим способом

Сняв теплообменник можно приступать к его чистке механическим способом. Конечно, можно выбрать и второй вариант (с использованием химически активных веществ), но он будет описан далее.

Пройдя поэтапно процесс снятия, и достав теплообменник наружу, пользователям открывается малопривлекательная картина: большое количество отложений и сажи как внутри труб, так и между пластинами охлаждения. Механический способ чистки подразумевает использование металлического тросика со щёткой на конце, а также различных скребков и лопаток. С помощью этого инструмента снимаются вредные отложения как с внутренних, так и с наружных поверхностей.

Наружную поверхность теплообменника можно очистить при помощи зубной щетки с жестким ворсом

Чтобы процесс удаления грязи происходил быстрее, можно «замочить» устройство в воде, с добавлением моющих веществ. Тогда налёт или накипь будет сниматься намного проще и без приложения усилий. При использовании троса его необходимо медленно проталкивать внутрь устройства, при этом проворачивая по часовой стрелке.

Использование металлического ерша на штанге при чистке напольного котлаСтальной ершик диаметром 40 мм и длиной рабочей поверхности 100 мм

После того, как внутренняя часть будет прочищена, надо промыть теплообменник с помощью шланга, который можно подключить к централизованному водопроводу. Здесь не потребуется большое давление, даже обыкновенного потока воды достаточно, чтобы вымыть грязь, налёт и другие отложения.

Удалять загрязнение с внешней поверхности, особенно между лопастями, следует аккуратно, так как это может привести к повреждению теплообменника и нарушению его работы.

Что такое бустер и как смонтировать его своими руками

При чистке с помощью химически активных веществ, не требуется прилагать массу усилий, но следует приобрести или самостоятельно изготовить раствор, который удалит вредные отложения. При использовании химических веществ бустер.

Бустер – это устройство, которое создаёт определённое давление в теплообменнике и позволяет прокачать сквозь него очищающую жидкость. Такой прибор можно приобрести в специализированно магазине за солидную сумму или сделать его самостоятельно.

Последовательность монтажа бустера:

  • Приобрести 2 пластины из металла, толщиной не более 2,5 мм. Приложить их к теплообменнику и просверлить отверстия напротив выводов устройства.
  • Приобрести 4 водопроводных крана по типу «американка». Для лучшей герметичности следует также купить шайбы на них.
  • Краны необходимо установить в отверстия на пластинах, которые расположены внизу и, с помощью 4 болтов, соединить пластины между собой.
  • Теперь необходимо найти подходящую ёмкость. Это может быть канистра из прочного пластика или такая же бутыль. Основное условие – идеально чистая поверхность внутри.
  • В нижней части канистры монтируется переходник, к которому в дальнейшем будет подключаться шланг. Переходник должен иметь достаточную герметичность.

При желании и наличии лишнего краника, его можно установить на переходник, но произвести промывку теплообменника можно и без него.

Вариант самодельного бустера с циркуляционным насосом представлен в видео.

Еще один вариант с использованием циркуляционного насоса.

Как почистить теплообменник с помощью бустера

Данная процедура требует сноровки и соблюдения некоторых правил техники безопасности:

  • Все соединения системы должны быть максимально герметичны, чтобы избежать попадания химически активных веществ на кожу или в глаза.
  • Раствор для промывки необходимо подготавливать только в средствах защиты (перчатки и, если потребуются, очки).

Теперь можно приступать к чистке теплообменника с помощью бустера. Для этого понадобится насос малой мощности, например, от стиральной машины или системы отопления, и устройство, последовательность изготовления которого была указана выше. Насос следует подключить к ёмкости, в которую потом залить не менее 6 литров воды. Воду перед этим подогревают до температуры не менее 50 градусов.

После подготовительного этапа, шланги от резервуара подключают на вход и выход теплообменника и запускают насос. Достаточно прогнать жидкость по системе один раз, и отключить насос. Теперь надо произвести тщательный осмотр, чтобы убедиться в высокой герметичности системы. Если нигде не замечено подтеканий или капель воды, значит очистку можно производит в полной мере.

В систему добавляют специальный раствор и запускают насос не менее чем на 40 минут. Следует помнить, что тщательной промывки требует, как основной, так и вторичный теплообменник. Тогда общее время должно составить не менее чем 1 час 20 минут (по 40 минут на каждый круг).

После того как средство для чистки прогонялось по системе в течение заданного времени, бустер можно отключать и подключать к выводам теплообменника шланг от крана централизованного водопровода. Достаточно 3-5 минут, и устройство можно обратно устанавливать на газовый котёл.

В видео показано, как промыть первичный и вторичный теплообменник котла Ariston при помощи бустера.

Промывка с использованием бустера и соляной кислоты.

Средства для чистки теплообменника

Применять для данной процедуры лучше всего средства, которые продают в бытовых или других специализированных магазинах. Но, для экономии средств, такой состав можно изготовить и самостоятельно.

Первое что используют чаще всего – раствор 10% серной кислоты. Подобное средство можно применить, но делать это следует крайне аккуратно, так как серная кислота очень активна и может быстро прожечь тонкие стенки теплообменника. Результат: необходимость обращения к мастеру, который сможет запаять отверстие или покупка нового устройства. И первый, и второй вариант обойдутся пользователю в солидную сумму.

Можно прибегнуть к более щадящему и народному способу: на 20 г лимонной кислоты растворить на 1 л воды. Если результат не будет заметен сразу, то концентрацию следует немного повысить. Лимонная кислота качественно удаляет накипь и грязь, но при этом негативно воздействует на повреждённые ржавчиной участки.

В видео ниже показано, как разобрать котел Baxi Ecofour 24F и почистить теплообменник он накипи лимонной кислотой.

Поэтому лучше всего потратить немного больше средств, но почистить теплообменник специально созданными для этого средствами. Например, препарат для очистки газовых котлов Detex. Ещё ни разу данный состав не повредил внутреннюю поверхность теплообменника и заслужил большое количество положительных отзывов от пользователей.

Жидкость Manta Ecologica DETEX (10 литров). Предназначена для промывки теплообменников из стали, чугуна и меди

Преимущества использования жидкости DETEX:

  • Удаление слоя накипи, биологических отложений, оксидов, солей.
  • Состав жидкости не разрушает поверхности теплообменника.
  • Содержит поверхностно активные вещества, антивспенивающие и коррозийно-ингибиторные присадки.

Подводя итоги

Чистка теплообменника является важной и обязательной процедурой, проводить которую необходимо через определённые временные промежутки. Только тогда срок эксплуатации газового котла будет продолжительным, а его работа надёжной. Перед проведением чистки необходимо тщательно изучить представленную выше информацию и точно следовать советам и рекомендациям.

Чистка газового котла, промывка теплообменника своими руками


Последствия засорения теплообменника

Теплообменник газового котла представляет собой изогнутую трубу из металла или чугуна. Он нагревается от пламени газовой горелки, а затем передает тепло жидкому теплоносителю, который движется по всей отопительной системе. Если теплообменник чистый, то он эффективно отдает тепло. Когда в нем накапливаются соляные отложения, то его теплопроводность снижается. Тогда газовому котлу приходится дольше нагревать теплоноситель, что влечет за собой повышение расхода топлива и электричества.

При сильном загрязнении элемента для поддержания нужной температуры ему необходимо долго находиться в максимально нагретом состоянии – это приводит к перегреву теплообменника и выходу его из строя.

Отложения и накипь также препятствуют продвижению теплоносителя по контуру. В результате повышается нагрузка на циркуляционный насос.

Таким образом, загрязненный теплообменник грозит выходом из строя не только самого элемента, а и других важных узлов агрегата. Чтобы предотвратить поломку, следует регулярно осуществлять чистку котла.


Обратите внимание! У двухконтурных моделей чаще выходит из строя вторичный теплообменник, который работает на нагрев горячей воды.

Как часто нужно чистить теплообменник?

Периодичность очистки теплообменника газового котла обычно указывается в инструкции по эксплуатации. Если на входной водопроводной трубе стоит фильтр, то можно делать чистку реже. Если фильтрации нет и в регионе жесткая вода, то теплообменник засорится быстрее.

Обычно без водяного фильтра чистку делают 1 раз в год — два. При наличии фильтрации водопроводной воды достаточно ухаживать за теплообменником 1 раз в 4 года.

Существуют признаки того, что нужна срочная очистка контура:

  1. Выросло потребление топлива – при засорившемся контуре расход газа может увеличиваться на 15-20%.
  2. Снизилась производительность отопительной системы. Признаки этого могут быть следующие: слабый нагрев батарей, агрегат не может набрать необходимую температуру и работает непрерывно.
  3. Слабый напор воды из системы ГВС или недостаточный ее нагрев.
  4. Шумы в теплообменнике.
  5. Создается повышенная нагрузка на циркуляционный насос.

При появлении хотя бы одного подобного «симптома» следует как можно скорее выполнить чистку теплообменника, иначе бездействие приведет к дорогостоящему ремонту.

Варианты чистки газового котла

Существует несколько основных методов очистки теплообменников газового котла:

  • ручная;
  • химическая;
  • гидродинамическая.

Какой способ из них применить зависит от степени засора. Рассмотрим подробнее каждый из перечисленных методов.

Ручная чистка

Не все пользователи газовых котлов знают, как самому почистить теплообменник газового котла. Ручную чистку проще всего осуществить самостоятельно. Существует два способа выполнения данного метода:

  • механическая – с помощью щетки и ершика;
  • промывка активными растворами – более эффективный вариант, особенно актуален для котлов с двумя контурами.

При сильных загрязнениях используют два метода удаления накипи – сначала промывку, а затем механическую чистку. Этот процесс выполняется по следующим этапам:

  • перекрыть газ и отключить агрегат от электричества;
  • открыть крышку газового котла;
  • демонтировать теплообменник;
  • поместить его в активное вещество, например, раствор соляной кислоты;
  • вытащить теплообменник из раствора и почистить загрязнения ершиком или щеткой;
  • прополоскать элемент водой снаружи и внутри;
  • высушить и установить контур обратно.

Химическая чистка

Химическая чистка отличается использованием бустера или его аналогов, а также агрессивных химических веществ. Важным условием химической очистки является соблюдение безопасной концентрации вещества, чтобы оно не разъело поверхность теплообменника.

Химическую чистку проводят с помощью бустера, но многие умельцы создают его дешевый аналог своими руками. Для этого берут емкость на 10 литров и присоединяют к ней два шланга и насос.

Узнайте здесь, как поменять газовый котел – правила и ответственность

Техническое обслуживание и ремонт газовых котлов

Замена теплообменника в газовом котле своими руками

Если слой накипи слишком большой, для чистки можно применить вещества на основе серной или соляной кислоты. Самый простой чистящий раствор — из лимонной кислоты: 200 гр порошка разводят 5-ю литрами воды.

Процесс химической очистки довольно прост:

  • химический раствор разводят в емкости и заливают в бустер;
  • два шланга соединяют с двумя патрубками котла – входа и обратки;
  • включают прибор и прогоняют несколько раз жидкость через теплообменник.

Заводские бустеры имеют функцию нагрева, что позволяет промывать контуры с большей эффективностью.

После проведения процедуры необходимо слить реагент и промыть систему еще раз нейтрализующим средством или чистой водой.

Конечно, химическая чистка более эффективна, чем ручная, однако активные вещества, содержащиеся в растворах, могут привести к появлению коррозии. Поэтому часто использовать данный метод нельзя.

Растворы для чистки теплообменника

Некоторые владельцы газовых котлов на форумах интересуются, чем промыть газовый котел от накипи в домашних условиях. Обычно для химической чистки применяют следующие средства:

  1. Чистящий гель – он считается самым мягким средством. После него достаточно ополоснуть теплообменник проточной водой. Несмотря на щадящее воздействие, гель отлично справляется с накипью и известковыми отложениями.
  2. Адипиновая кислота – чтобы промыть теплообменник газового котла кислотой, важно развести ее водой в правильной пропорции, иначе вещество повредит металлическую поверхность. Адипиновая кислота хорошо размягчает все отложения внутри теплообменника. После промывки системы данным средством следует прогнать через нее нейтрализующую жидкость.
  3. Сульфаминовая кислота – хорошо помогает справиться со сложными загрязнениями. Вещество разбавляют водой и заправляют в бустер. После завершения процесса необходимо промыть теплообменник нейтрализующей жидкостью.

Обратите внимание! При выполнении химической чистки на руки следует надеть резиновые перчатки, а тело защитить спецодеждой, через которую раствор кислоты не сможет попасть на кожу.

Гидродинамическая чистка

Данный метод очистки теплообменника осуществляют только специалисты. Разбирать котел и снимать теплообменник для ее осуществления ненужно. Принцип гидродинамической чистки заключается в следующем: жидкость закачивают в систему и под давлением прогоняют несколько раз. Для большей эффективности в воду добавляют чистящие абразивные вещества. Получается, что за счет быстрого движения воды накипь отпадает и загрязнения смываются.

Однако при таком методе важно правильно рассчитать силу давления – если оно будет слишком большим, может возникнуть прорыв трубы. Поэтому гидродинамическую чистку выполнять самостоятельно нельзя.

Нужно ли заключать договор на обслуживание газового котла?

Как правильно выполнить заземление газового котла? —

Как правильно выполнить заземление газового котла?

Способы очистки и промывки

Обслуживать теплообменники водогрейной установки можно двумя способами, каждый из которых имеет свои преимущества и недостатки:

  • с разборкой агрегата и снятием водонагревателя;
  • без разборки.

Первый способ обойдется вам дешевле, но придется запастись терпением и потратить гораздо больше времени. Кроме того, потребуется минимальный набор инструмента, состав которого зависит от конструкции котла.

Если требуется почистить напольный котел с жаротрубным теплообменником, то для удаления сажи без разборки не обойтись, при этом полностью снять теплообменник не удастся, придется только освободить к нему доступ, сняв газогорелочное устройство и крышку с дымоходом. Как правильно выполнить процедуру, показано на следующем видео.

Когда идет речь о настенном газовом котле, то для того, чтобы снять теплообменник, нужно отключить котел от электрической сети и выполнить мероприятия по опорожнению обоих контуров и расширительного бака. Если для этого не предусмотрено специальной арматуры, то следует перекрыть водопровод в доме, закрыть краны на трубопроводах отопительной системы и поочередно откручивая их от патрубков котла, сливать воду в приготовленную емкость.

Затем откручивается лицевой металлический кожух и панель с органами управления. Процедура в различных моделях может производиться по-разному, но суть ее остается одинаковой – открыть доступ к нагревательным элементам. Далее, снимается вторичный теплообменник для газового котла, обычно он крепится к раме двумя болтами под ключ – шестигранник. Основной нагреватель снять труднее, для этого потребуется разобрать камеру сгорания.

Снятые элементы лучше всего снаружи обработать специальными средствами, предназначенными для удаления нагара и сажи с теплообменников и дымоходов. В продаже имеется широкий выбор подобных средств, здесь выбор целиком остается за вами. Конечно, можно использовать и обычные моющие средства, но такое решение нерационально, предпочтительнее качественная химическая очистка теплообменника. Ведь не для того же вы затратили столько усилий по разборке один раз за 2 или 3 года, чтоб мыть нагреватель кухонным гелем для посуды.

Внутренние поверхности, в отличие от внешних, можно хорошо промыть раствором лимонной кислоты, что не является слишком агрессивным средством, зато отлично справляется с налетом. Если же слой накипи значителен, то придется смастерить промывочную установку. Ее задача — обеспечить циркуляцию моющего раствора через теплообменник в течение нескольких часов. Чтобы очистить теплообменник от накипи, используется емкость на 8—10 л и насос с двумя шлангами, присоединяемыми к патрубкам нагревателя.

Здесь можно задействовать обычный циркуляционный насос для систем отопления. Опять же, таким способом выполняется промывка без разборки котла, надо лишь присоединить шланги к соответствующим

В чем отличия очистки двухконтурного газового котла?

Как промыть вторичный теплообменник газового котла своими руками? Принципиальных отличий промывки контура ГВС и отопительного теплообменника нет. Просто в случае двухконтурной модели придется чистить не один, а два элемента.

Двухконтурные газовые котлы могут оснащаться двумя видами теплообменников:

  • съемным вторичным;
  • битермическим.

Первый вариант очищают также как и первичный контур с помощью ручной или химической чистки с применением бустера:

  • соединяют шланги бустера с патрубками для подачи холодной воды и выхода горячей;
  • запускают аппарат в работу с нагревом реагента (t=50-55ºC).

При ручной очистке вторичный контур демонтируют и погружают в раствор лимонной кислоты. Затем чистят щеткой снаружи и высушивают.

Битермический теплообменник представляет собой две трубы, вставленных одна в другую: по одной из них движется теплоноситель, по другой — горячая вода. Его очистку осуществить гораздо сложнее, тем более такой контур нельзя демонтировать как раздельный аналог. Поэтому промывку битермического контура можно выполнить только с помощью бустера. Если такой элемент сильно загрязнен, то его очистку произвести просто невозможно. Тогда придется покупать новый битермический теплообменник и устанавливать его вместо старого.

Первичный, вторичный и битермический аппараты

Первичный теплообменник выглядит, как большая труба с изгибами в виде змеевика. Для производства используются материалы, неподверженные коррозии — нержавейка, медь. Пластины агрегата имеют разный размер. Чтобы повысить защиту от коррозии, рабочие поверхности окрашивают. Теплообменник передает энергию газа теплоносителю. Показатель мощности зависит от числа ребер и длины трубы. Ухудшить работу могут грязь и копоть снаружи и солевые отложения изнутри. Внешние и внутренние факторы провоцируют нарушение циркуляции теплоносителя и снижают теплопроводность стенок агрегата. Чтобы продлить срок службы котла, требуется регулярная очистка и промывка. Желательно купить фильтры.

Вторичный теплообменник котла на газе оснащен соединенными между собой пластинами из нержавейки. Эффективность работы устройства обеспечена хорошей теплопроводностью и размерам участка теплообмена. Энергия в таком теплообменники передается от жидкости к теплоносителю. Мощность устройства зависит от числа пластин и площади теплообмена.

Битермический двухконтурный теплообменник работает по принципу двойного обмена тепла: газ нагревает теплоноситель, а он передает температуру воде. Снаружи в трубе греется вода для отопления, а внутри подогревается вода для бытовых нужд. Совмещенный теплообменник для двухконтурного газового котла обладает упрощенной конструкцией. Нет нужды устанавливать трехходовой клапан и вторичный теплообменник, что удешевляет всю конструкцию, не ухудшая надежности. К недостаткам относят малую мощность в режиме горячего водоснабжения.

В каталоге Прайм Энерго представлены агрегаты от ведущих брендов. Наши теплообменники заказывают для промышленных и коммунальных систем, и в каждом случае прислушиваются к рекомендациям инженеров по выбору оборудования и комплектующих. Консультанты детально расскажут о характеристиках представленных теплообменников, приведут сравнительные данные, а если нужно, рассчитают требуемую мощность и другие параметры для конкретного объекта.

Мы предлагаем надежное оборудование по разумным ценам, реализуем теплообменники собственной сборки, являемся официальными представителями Ares, Sondex, FUNKE. Достаточно отправить заявку, чтобы получить расчет или выгодное коммерческое предложение. Если есть вопросы по срокам доставки и характеристикам оборудования, свяжитесь с нашими специалистами.

Чем лучше промыть теплообменник?

Некоторые теряются в разнообразии веществ для ухода за контуром и часто выбирают самые мощные, которые при регулярном использовании негативно влияют на металл. Специалисты утверждают, что такие средства лучше использовать в крайнем случае, если более щадящие растворы не подошли. Самым универсальным средством является лимонная кислота — она чистит накипь не хуже всевозможных дорогостоящих средств, но при этом не повреждает поверхность теплообменника.

Если Вы будете вовремя промывать контур, а не дожидаться пока трубы полностью зарастут солевыми отложениями, то для очистки небольшого слоя накипи не придется применять агрессивные вещества.

Настенные котлы с битермическим теплообменником


Давайте разберемся, что собой представляет битермический теплообменник. Из его названия понятно, что речь идет о выполнении двух разных задач внутри одной конструкции (это нагревание воды для отопления и горячего водоснабжения).

Для этого используются теплообменник с особой конструкцией трубы. Чаще всего она изготавливается из меди и имеет внутренний контур, по форме среза напоминающий неправильный ромб, припаянный к внутренней поверхности основной трубы.

Такая незамысловатая конструкция позволяет использовать внутреннюю область для горячего водоснабжения, а внешнее пространство — для отопления. Также внешняя труба в целях лучшего теплообмена оснащена пластинами, обеспечивающими наибольший контакт с продуктами горения.

Принцип действия

  1. Пластины разогреваются в результате горения топлива и передают тепло теплоносителю, циркулирующему внутри отопительного контура. Если горячая вода для бытовых нужд не используется, то контур ГВС перекрыт.
  2. При открытии крана с горячей водой, контур отопления блокируется и открывается контур ГВС, в результате чего нагревается теплоноситель, движущийся по внутренней трубке. Как только кран с горячей водой будет закрыт, контур ГВС автоматически перекроется и возобновится движение теплоносителя в отопительном контуре.

Другими словами, всегда работает только один из двух контуров, при этом вода для ГВС получает тепло от уже нагретой воды из отопительного контура. Считается, что котлы с битермическими теплообменниками на 15% дешевле, чем при использовании раздельных теплообменников. Но в этом случае КПД получается немного меньше (примерно на 2%).

Преимущества котлов с битермическими теплообменниками

  • Простая конструкция, не требующая установки трехходового крана, который довольно часто ломается и нуждается в замене.
  • Такие котлы имеют более компактные размеры, так как внутри корпуса не требуется дополнительное место для размещения второго теплообменника.
  • Горячая вода сразу течет из крана во время открывания, в отличие от использования котлов с раздельными теплообменниками.
  • Из-за более простой комплектации многие модели стоят дешевле котлов с дополнительным теплообменником.

Некоторые люди ошибочно считают, что вода из контура ГВС, находящаяся во внутренней трубке теплообменника, всё равно забирает существенную часть тепла, когда требуется только отопление, и снижает общую эффективность работы котла. Практика показывает, что это не так, и здесь нет никакого повода для беспокойства.

Недостатки

  • Возможность получения ожога во время приема душа. Используя котел с битермическим теплообменником, нужно быть более внимательным к температуре воды ГВС, особенно, если в доме есть дети. Данная проблема наиболее актуальна, когда на улице сильные морозы и отопление работает в полную силу. Включив горячий кран, лучше немного подождать, пока сильно разогретая вода стечет.
  • Продолжительность работы котла в режиме ГВС имеет некоторые ограничения. Этот момент нужно уточнять у специалистов, хорошо знакомых с приобретаемой вами моделью котла с битермическим теплообменником.
  • Нежелательно использовать теплоноситель с большим содержанием примесей, так как это приведет к образованию накипи на внутренних стенках трубок теплообменника. Если используемая вами вода слишком жесткая, ее следует смягчать, а это дополнительные затраты. В нашей практике известны случаи, когда владельцы таких котлов не следили за качеством воды в отопительной системе, и теплообменник выходил из строя во время сильных морозов. Сами понимаете, какие серьезные проблемы это вызывает.
  • Сложное обслуживание. Битермические теплообменники трудно поддаются очистке, даже если эту процедуру доверить профессионалам.
  • Из-за засорения теплообменника эффективность котла снижается с каждым годом.

Рано или поздно наступает момент, кода битермический теплообменник придется заменить. Расходы могут достигать 30-40% от стоимости котла. Согласитесь, что это достаточно большие расходы. При этом здесь не учтена оплата за работу.

Без всякого преувеличения можно сказать, что битермические теплообменники являются одноразовыми, так как их чистка из-за специфичной конструкции не дает больших результатов.

Мы лишь можем порекомендовать использовать такие котлы в сочетании со специальными системами очистки, снижающими количество солей в теплоносителе.

Примером котла с битермическим теплообменником может служить настенный котел Baxi Eco Four 24. Он имеет компактные размеры (400x730x299 мм), относительно небольшой вес (29 кг) и рекомендуется к установке в домах площадью до 240 м2.

химическая чистка своими руками от сажи и накипи

Вода, используемая как теплоноситель часто содержит в себе ряд химических соединений, легко вступающих в реакцию и способствующих появлению солевых отложений в теплообменнике, в результате нагрева.

Основной ущерб наносится теплообменнику, что влечёт за собой финансовые расходы на восстановление или полную его замену.
Чтобы избежать таких последствий, нужно своевременно проводить промывку теплообменника газового котла – не реже, чем один раз в три года.

Если не почистить котёл, то с течением времени он перестанет эффективно работать, его коэффициент полезного действия уменьшится и для поддержания необходимого температурного режима в помещении придётся использовать оборудование на полную мощность, потребляя при этом много ресурсов.

СодержаниеПоказать

Что даст чистка котла?

Чистка котла – это регулярная и неотъемлемая процедура, требующая определённых знаний и умений. Солевые отложения накапливаются внутри теплообменника, а копоть и сажа – в каналах дымоотвода и самом дымоходе. Поэтому, чтобы оборудование находилось в надлежащем состоянии важно чистить все элементы котла.

Внешняя очистка котлов с применением ерша для чистки, путём удаления толстого слоя сажи, позволит улучшить качество работы и сэкономить затраты на энергоресурсы. Промывка котла направлена на удаление отложений внутри теплообменника. Образование накипи чревато сужением проточного канала, увеличением времени его нагрева, что приводит к дополнительной нагрузке.
Не выполняя чистку газового котла затраты на ресурсы будут расти регулярно и появится вероятность выхода оборудования из строя. Если котёл изготовлен из стали, то при полной нагрузке они могут прогореть в короткие сроки.

Как правило, полная мощность потребуется в разгар зимнего периода, что ведёт к риску остаться без отопления, а срочный ремонт с чисткой котла обойдутся в значительную сумму.
Чтобы не доводить до такой ситуации нужно периодически выполнять работы по промывке отопительного котла. Чистку теплообменника газового котла возможно выполнить своими руками, затратив несколько часов.

Чем лучше всего промывать

Методики промывки бывают различными, но каждая из них требует наличие специального реагента. Выбирать его нужно согласно требованиям технической документации, иначе неподходящая жидкость для промывки котлов способна повредить элемент нагрева.

Чтобы разобраться чем промыть теплообменник газового котла, приведём некоторые из реагентов. Применение раствора соляной кислоты (до 5%) наиболее приемлемо для промывки теплообменников котла из меди и нержавеющей стали. Также используются добавки – ингибиторы, которые нужны для защиты металла.

Данный вид промывки должны проводить профессионалы, так как существует определённая опасность в работе с агрессивными веществами.

Если отложения на элементе нагрева содержат оксиды металлов, то рекомендуется использовать сульфаминовую кислоту с добавлением антикоррозийных ингибиторов. Это средство для очистки теплообменника безвредно и его применение в жилых помещениях допускается.
Распространённой среди газовых котлов отопления любых видов считается чистка ортофосфорной кислотой. Этот реагент успешно удаляет накипь, не вредит металлу и создаёт защитную плёнку. Используется раствор с 13%-й концентрацией.


Промывка теплообменника газового котла лимонной кислотой при температуре 60°С способна удалить отложения, не нанеся ущерб металлу. В основном, этим реагентом промывают элементы нагрева из цветных металлов и нержавеющей стали. Раствор лимонной кислоты имеет концентрацию до 1,5 %.
Чистящим средство «Detex» промывают чугунные, стальные и медных теплообменники. Средство включает ингибиторы, защищающие металл. При разведении с водой выбирается пропорция 1/6 или 1/10 в зависимости толщины и прочности накипи. После залива средства и начала циркуляции начинается процесс очистки с газовыделением. После очистки происходит промывание нейтрализующей жидкостью.
Наиболее мягким средством для промывки является чистящий гель. После чистки достаточно промыть теплообменник водой. Гель успешно справляется с отложениями, несмотря на лёгкое воздействие.
Среди прочих кислот используется адипиновая. Она разводится в правильной пропорции с водой и меняет структуру отложений, делая их мягкими. После химпромывки следует прокачать элемент нагрева нейтрализующей жидкостью.


Сульфаминовая кислота также популярное вещество для борьбы со сложными загрязнениями. Она также разбавляется водой, а после процедуры происходит промывание нейтрализующей жидкостью.
Кроме указанных средств применяются уксусная, сульфосалициловая и щавелевая кислоты и всевозможные средства промышленной химии.

Методы промывки теплообменников

Методика промывки элемента нагрева напрямую зависит от его конструкции и качества используемой воды. Теплоноситель может быть подготовленным и содержать химические добавки или быть обычной проточной водой.

Теплообменники разделяются на три типа: пластинчатые (первичные и вторичные), жаротрубные (для напольных котлов) и битермические (навесные или напольные установки)
В зависимости от применяемых средств, методы промывки теплообменника газового котла разделяются на несколько типов. Каждый пользователь может сам выбрать способ как почистить газовый котёл.

Химическая очистка

Химическая промывка котла не предусматривает извлечение теплообменника, но понадобится оборудование специальной технологии – бустера. Данное устройство вполне по силам сделать своими руками каждому.
Прежде, чем использовать промывочное оборудование потребуется слить теплоноситель из теплообменника и понизить давление в системе.

Бустер для промывки

Порядок установки бустера:

  • две металлические пластины (до 2,5 мм) приставить к подключениям змеевика и просверлить отверстия в пластинах напротив них;
  • приобрести четыре крана-«американки»;
  • монтировать краны в отверстия на пластинах и соединить их;
  • снизу ёмкости устанавливается переходник для подключения шланга. Важно обеспечить герметичность данного узла.

Вообще все соединения должны быть герметичными, во избежание контакта с опасным реагентом, а раствор нужно готовить в защитных перчатках и очках.
Чтобы начать процесс, потребуется небольшой насос для промывки, подключенный к ёмкости, в которую заливается около 6 литров воды температурой 50°С. Шланги от ёмкости подключают к теплообменнику и включают насос.

После начала циркуляции важно произвести визуальный осмотр на герметичность системы. Если протекания отсутствуют, то очистка котла продолжается. В жидкость добавляется промывочный раствор и процесс длится не менее 40 минут.

Учитывая, что промывка необходима и для вторичного теплообменника, время процедуры нужно увеличить до 1 часа 20 минут. После промывки шланги от бустера отключаются и соединяются с водопроводом для очищения водой от отходов при очистке котла от накипи.

Ручная

Этот вид промывки подразумевает демонтаж теплообменника из котла. С внешней стороны он очищается металлической щёткой для чистки котла, а затем помещается в промывочный раствор на несколько часов.

Недостатком ручной промывки выступает отсутствие циркуляции промывочной жидкости внутри теплообменника, а также прямой контакт агрессивного вещества с резиновыми уплотнениями. Поэтому запуская оборудование после промывки следует убедиться в герметичности уплотнений в условиях давления.

Гидродинамическая промывка

Этот способ не требует разборки водогрейного котла. Принцип гидродинамической промывки состоит в подключении к теплообменнику установки, подающей водный раствор повышенного давления, который может содержать абразивные вещества.

Раствор перемещается с увеличенной скоростью, что способствует качественному очищению внутренней поверхности от отложений.

Этот вид промывки должны производить специалисты, так как неверно выбранные параметры давления могут нанести ущерб элементу нагрева.

Электроразрядная

Среди наиболее современных методов очистки выделяется электроразрядная. Принцип очистки заключается в подаче электрических разрядов в промывочную жидкость, благодаря чему в ней появляются скоростные гидропотоки, интенсивные упругие колебания с эффектом кавитации.

Электрическая дуга, соприкасаясь с солевыми отложениями, разрушает их, а потоки жидкости промывают газовый котёл от размельченную накипи. Этот метод способен бороться с отложениями любой толщины и прочности.

При чистке теплообменника двухконтурного котла своими руками следует учитывать особенности конструкции котла. Если он оснащён битермическим змеевиком, работающим как для нужд отопления, так и для снабжения горячей водой, то очистка производится при помощи бустера для промывки.

Для двухконтурных котлов важно осуществлять внутреннюю чистку вторичного теплообменника. Более того, его чистку нужно выполнять чаще, поскольку в нём функционирует вода не прошедшая подготовку, а поэтому на стенках вторичного теплообменника очень интенсивно оседают солевые отложения.

Это относится в той же мере и к битермическим элементам нагрева. Процедура очистки котлов с двумя контурами выполняется в два подхода: внешняя механическая чистка от нагара и сажи ёршиком для чистки котла и внутренняя промывка котла от накипи.
Для промышленного оборудования данные методы могут оказаться недостаточно эффективными, поэтому на производствах, объектах энергетики применяют метод газоимпульсной очистки.

Принцип работы данного метода состоит в действии акустической волны на отложения в поверхностях нагрева котла. Такая волна образуется путём достижения взрывного горения небольшого объёма смеси газов, которое происходит в импульсной камере, расположенной вне газохода.

Благодаря исходу из этой камеры продуктов горения осуществляется волновое динамическое воздействие на все внутренние поверхности. Для обеспечения процесса используются природный и баллонный газы, а также воздух из компрессора.

Периодичность чистки теплообменника

Наиболее популярные производители оборудования обязательно информируют в технической документации оборудования с какой периодичностью должна проходить промывка газового котла.

Источник фото: indexus.ru

Но на практике не всегда удаётся следовать рекомендациям производителей, так как при эксплуатации оборудования в системе с жёсткой водой возникает необходимость чистки теплообменника каждое межсезонье.
По правилам промывка котла должна проходить как после завершения отопительного сезона, так и перед его началом.

Существует ряд признаков, на основании которых можно заключить, что пришла пора для выполнения промывки котла отопления:

  • растёт потребление топливных ресурсов. Прямое следствие того, что отложения уменьшают теплопроводность змеевика и котлу требуется сжигать больше газа для обеспечения заданных условий;
  • шум и сбои в работе насосного оборудования. При обильном слое накипи уменьшается проходящий канал теплообменника и насосу становится труднее прокачивать теплоноситель по системе, что сказывается на его устойчивой работе;
  • падает давление в контуре горячего водоснабжения. Это свидетельствует об отложениях во вторичном контуре котла.

Как только проявляется один из этих недостатков в работе отопительного оборудования нужно оперативно почистить теплообменник, чтобы избежать затратного восстановления котла.

Итог
Промывка теплообменника газового котла может занять несколько часов и требует наличия знаний и умений. Её можно проводить как самостоятельно, так и воспользоваться услугами специалистов.
Проверка качества промывки осуществляется как косвенно: повысилась эффективность, отсутствуют шумы и перегрев насосного оборудования, так и при помощи видеозонда, который передаёт изображение внутренней поверхности теплообменника.

как промыть, чем промыть, как почистить

Основной бич отопительных котлов – накипь образующаяся на теплообменнике, очистку и промывку которого приходится периодически делать. С увеличением слоя снижается КПД котла. Чтобы повысить производительность, приходится увеличивать мощность. При этом повышается расход топлива и ускоряется износ агрегата.

Слой накипи мешает полноценному охлаждению теплообменника. В один прекрасный момент агрегат выйдет из строя, либо сгорит от перегрузки циркуляционный насос. Как осуществляется промывка теплообменника газового котла, какими средствами можно воспользоваться?

Содержание статьи

Регулярность профилактики

Сигнал для пользователя, что котел пора чистить – снижение теплоотдачи, увеличение расхода газа (от чего зависит расход газа в газовых котлах отопления). Но до этого лучше не доводить: чем толще слой загрязнений, тем сложнее будет с ним справиться самостоятельно, а чистка силами профессионалов влетит в копеечку.

В штатных условиях чистка теплообменника двухконтурного котла своими руками осуществляется раз в два года (что такое двухконтурные газовые котлы для отопления частного дома). Если вода жесткая – чаще. Особое внимание уделяется вторичному теплообменнику, через который проходит жесткая водопроводная вода.

Второе обязательное действие – удаление сажи, которая осаждается на внешней поверхности корпуса теплообменника. Здесь нет жестких рекомендаций насчет периодичности очистки – количество сажи зависит от качества используемого газа, от эффективности фильтров на подаче, от конструктивных особенностей котла и т.д.

Необходимость очистки можно определить визуально, либо выполнять эту работу заодно с внутренней промывкой. Большие скопления накипи и сажи в совокупности могут понизить теплоэффективность котла вдвое.

Если вместо воды в отопительном контуре используется антифриз, регулярность чистки зависит от его марки: в некоторые незамерзающие жидкости добавляют химические компоненты, противодействующие скоплению налета.

В любом случае раз в два года нужно осуществлять промывку, а также следить за сроком годности антифриза.

Как почистить теплообменник двухконтурного котла и как часто это нужно делать, указано в инструкции к модели. Но эти рекомендации обычно рассчитаны на идеальные условия эксплуатации (состав воды и др.), которых в реальной жизни обычно не бывает.

Способы очистки

Как промыть теплообменник двухконтурного котла в домашних условиях? В одних случаях разборка агрегата обязательна, а других можно обойтись без нее. Цель демонтажа – обеспечить доступ к нагревательному элементу. При чистке с разборкой можно обойтись минимальными затратами, но это вариант длительный и трудоемкий.

Иногда выполняется частичная разборка – например, для очистки от сажи жаротрубного теплообменника напольного котла. Сам теплообменник в домашних условиях демонтировать не получится, освобождают доступ к нему: снимают горелку и крышку с отводящим патрубком дымохода.

Как снять теплообменник с газового котла настенного? Сначала обесточивают электрический блок, перекрывают водопровод, сливают воду из обоих контуров и расширительного бачка. После этого демонтируют теплообменник.

Промывка

Как очистить теплообменник газового котла от накипи своими руками? При небольшом количестве налета внутри можно обойтись ручной промывкой с использованием раствора лимонной кислоты.

При толстом слое накипи потребуется промывочная установка, которая обеспечит циркуляцию моющего средства на несколько часов. Для этой цели подойдет 10-литровый бачок с насосом (можно использовать циркуляционный насос из контура). Два шланга от насоса подсоединяются к двум патрубкам теплообменника.

Различают три способа чистки:

  • механический;
  • химический;
  • гидродинамический.

В первом случае для удаления налета можно использовать щетку, скребок, пылесос. Детали теплообменника заранее замачивают в растворах чистящих средств.

При химической обработке в систему с помощью бустера закачивают раствор для кислотной промывки и несколько часов прогоняют через теплообменник. Кислотные растворы хорошо удаляют железистый и карбонатный осадок. По окончании очистки средство сливают и заливают нейтрализующее вещество.

Гидродинамический способ – это нагнетание в систему под давлением воды с абразивами. Таким образом, внутренние поверхности очищаются механически, но эффективность очистки выше, чем при обработке вручную. Промывку можно выполнять без демонтажа системы, но стоит она достаточно дорого. При самостоятельной очистке нужно следить за давлением в контурах, чтобы избежать разрыва теплообменника.

Химические составы

Чем промыть теплообменник газового котла? Самый безопасный вариант – лимонная кислота. Промышленные средства для промывки теплообменника газового котла – Cillit, DETEX, Санакс.

Эффективнее действует соляная кислота. Но ее применение опаснее и для пользователя, и для системы. Концентрированная кислота может разрушить внутренний защитный слой теплообменника, а также повысить хрупкость металла.

Наружная обработка загрязненных частей выполняется спецсоставами для удаления сажи и нагара. В крайнем случае, можно воспользоваться бытовыми моющими средствами.

Видео о промывке теплообменника газового котла.


Химическая очистка теплообменника - Apex Engineering Products Corporation

RYDLYME - это идеальное химическое средство для очистки теплообменников, обеспечивающее циркуляцию и удаление минеральных отложений с трубок теплообменника! Очистка теплообменника упрощается с помощью биоразлагаемого средства для удаления накипи RYDLYME . Просто пропустите RYDLYME через трубки теплообменника, безопасно и своевременно удаляя минералы и накипь.

Отложения накипи, извести, грязи и ржавчины представляют собой серьезную проблему практически для всех отраслей промышленности, в которых вода является неотъемлемой частью производственных процессов и процессов нагрева / охлаждения. Оборудование или системы с проходами для чистой воды работают продуманно и эффективно. Как только водное оборудование или системы загрязняются накипью, эффективность снижается, затраты на электроэнергию увеличиваются, а срок полезного использования оборудования сокращается. Неспособность своевременно решить проблемы водного накипи чревато серьезным риском отключения дорогостоящего оборудования или системы, ремонта или даже замены.

К счастью, выход есть! Периодическая очистка RYDLYME растворяет эти отложения в растворе, восстанавливая эффективность, экономя энергию, продлевая срок службы оборудования и снижая риск дорогостоящего ремонта, замены или простоя оборудования. Вооружение вашего предприятия и персонала устройством RYDLYME в качестве неотъемлемой части вашей программы профилактического или профилактического обслуживания предоставит вам оружие, простое в использовании, эффективное и безопасное. RYDLYME очистка позволяет очищать оборудование или системы без трудоемкого демонтажа или демонтажа. Некоторые системы можно очищать на ходу и без отключения. RYDLYME очистка может выполняться вашим персоналом, что исключает дорогостоящие дополнительные внешние расходы. RYDLYME работает быстро и эффективно, при этом большинство приложений полностью очищаются за считанные часы. RYDLYME достаточно безопасен, чтобы держать его в руке, не требует нейтрализации или умиротворения, его можно легко смыть водой. RYDLYME имеет приятный запах и не выделяет неприятных или токсичных паров при растворении водяной накипи, извести или отложений ржавчины.

НЕОПАСНЫЙ И НЕТОКСИЧНЫЙ БЕЗ РИСКА ДЛЯ ЗДОРОВЬЯ!

Использование RYDLYME не требует специального защитного оборудования или процедур, поскольку это неопасное и нетоксичное средство для удаления накипи! Нет токсичных паров, и вы даже можете ДЕРЖАТЬ ЕГО ОТКРЫТЫМИ РУКАМИ, БЕЗ ТРАВМЫ! НАЖМИТЕ ЗДЕСЬ, чтобы увидеть доказательства! Нет никаких ограничений, специальных лицензий или разрешений, необходимых для перевозки или обработки RYDLYME ! Ознакомьтесь с разделом 14 «Транспортная информация» паспорта безопасности каждого продукта, чтобы узнать об ограничениях.

Что это значит для вас?

Безопасность RYDLYME устраняет любые проблемы со здоровьем и безопасностью при обращении с продуктом и его транспортировке. Вам будет гораздо проще ввести RYDLYME в любое количество теплообменников, чем с опасными химическими средствами для удаления накипи, потому что нет необходимости в специальном оборудовании для защиты от накипи (например, респираторе, костюмах), повышенных температурах или процедурах (например, разрешениях, особом обращении ).Чтобы узнать о защите, ознакомьтесь с разделом 8 «Контроль воздействия / индивидуальная защита» паспорта безопасности каждого продукта.

В отличие от других средств для удаления накипи, RYDLYME является на 100% биоразлагаемым БЕЗ нейтрализации! RYDLYME сертифицирован испытательной лабораторией, одобренной Агентством по охране окружающей среды, как 100% биоразлагаемый и экологически безопасный при полной концентрации / в состоянии поставки. Это означает, что даже при полной концентрации RYDLYME не только безопасен в обращении, но и не оказывает вредного воздействия на окружающую среду.

Например, случайный разлив на объекте с контейнером RYDLYME не требует специальных процедур по локализации и удалению опасных веществ и даже не представляет угрозы для безопасности или здоровья персонала или оборудования. Его можно безопасно выбросить в обычную канализацию или канализацию растений, после чего следует тщательная промывка водой и очистка. Чего нельзя сказать о других средствах для удаления накипи. Ознакомьтесь с разделами 12-13 «Экологическая информация» и «Утилизация» в паспорте безопасности каждого продукта, чтобы узнать о биоразлагаемости, экологических проблемах и утилизации.

Наш инновационный биоразлагаемый очиститель от накипи RYDLYME - это универсальный продукт для удаления накипи с теплообменников. Помимо предотвращения отказов теплообменника, с RYDLYME вы восстанавливаете исходную проектную тепловую мощность, эффективность и надежность!

Процедура очистки теплообменника:
  1. Изолируйте и слейте воду со стороны теплообменника, который необходимо очистить.
  2. Установите шаровой кран диаметром 1 дюйм между запорными клапанами и теплообменником как на подающей, так и на обратной линии.
  3. Присоедините насос RYDLYME и шланги так, чтобы насос RYDLYME перекачивался снизу или подающим, а обратно вверх или назад.
  4. Начать закачку всего необходимого RYDLYME в обменник. Как только это будет сделано, начните добавлять воду, чтобы завершить циркуляцию. Обратите внимание: отложения кальция будут занимать объем в теплообменнике, поэтому вы не сможете добавить такое же количество воды вначале.
  5. Продолжайте циркулировать раствор в течение рекомендованного времени. По мере того, как циркуляция продолжается и продукт растворяет отложения внутри устройства, объем увеличивается. Чтобы учесть увеличение объема, при необходимости доливайте воду в циркуляционный сосуд. Если вы начнете добавлять много воды, имейте в виду, что в системе есть утечка.
  6. Рекомендуется периодически проверять эффективность раствора во время циркуляции. Это может быть достигнуто с помощью pH-метра, и пока раствор сохраняет низкий pH, продукт активен. Если циркулирующий раствор достигнет pH от 5,5 до 7,0 до истечения рекомендованного времени, вам потребуется добавить еще RYDLYME и, возможно, увеличить время циркуляции.
  7. По истечении рекомендованного времени циркуляции раствор можно слить в обычную канализацию и промыть водой. Этот процесс завершается помещением возвратного шланга в слив и добавлением воды в циркуляционный резервуар до тех пор, пока сливная линия не станет чистой.
  8. Устройство готово к возврату в эксплуатацию.
  9. Те же инструкции можно использовать для пластинчатых и рамных теплообменников. Для объемов, пожалуйста, следуйте указанной формуле.

Обратите внимание: если ваша ситуация диктует, что вы не можете отключить теплообменник, обратитесь к производителю за инструкциями по очистке в режиме онлайн.

Чтобы получить более подробные инструкции, позвоните в Apex Engineering Products сегодня и получите бесплатное предложение по телефону 630-820-8888 или загрузите нашу брошюру по очистке теплообменника здесь!

Как очистить теплообменники

in Green Buildings & Green Technology, HVAC

На этой неделе мы продолжаем нашу серию статей по очистке котлов и теплообменников.Во втором посте обсуждается очистка теплообменников, включая инструменты / продукты, необходимые для выполнения работы. Ознакомьтесь с этими ресурсами перед чисткой теплообменников.

Ресурс 1: Как очистить от накипи с паяных пластинчатых теплообменников
Ресурс 2: Как очистить от накипи с трубчатого теплообменника
Ресурс 3: Очистка труб в котлах, чиллерах и теплообменниках

Подробнее о теме этой недели - очистка теплообменники:

Чистые теплообменники означают огромную экономию энергии, согласно U.С. Министерство энергетики. Накипные отложения магния, кальция и кремнезема (из водопровода) образуют слой на теплообменниках. Слои отложений изолируют теплообменники и замедляют теплопередачу, вызывая перегрев или выход из строя теплообменников, снижая энергоэффективность и вызывая больший износ системы.

Северо-западная ассоциация производителей пищевых продуктов называет сажу еще одной причиной образования отложений. Отложения горючего мазута, а также уголь или древесные отходы могут плавиться на поверхностях теплопередачи.Как только эти отложения растают, они могут образовывать стеклоподобный изолирующий слой, который трудно удалить.

Ассоциация рекомендует снизить расходы на топливо путем регулярной очистки теплообменников для предотвращения загрязнения, которое часто вызывается грязной неисправной горелкой. Осматривайте теплообменники не реже одного раза в год и очищайте их, если они выглядят грязными.

Неэффективный теплообмен вызван отложением накипи и отложений. Очиститель трубок теплообменника от Goodway может быстро устранить проблему.Goodway предлагает множество инструментов для удаления накипи и других отложений, чтобы ваш теплообменник мог работать на оптимальном уровне.

Наши пошаговые инструкции по очистке содержат подробную информацию об использовании химических или ручных систем очистки для удаления грязи, мусора и накипи, образующих теплообменники.

Ресурс 1: Как очистить от накипи с паяных пластинчатых теплообменников
Ресурс 2: Как очистить от накипи с трубчатого теплообменника
Ресурс 3: Очистка трубок в котлах, охладителях и теплообменниках

Используйте биоразлагаемый жидкий очиститель от накипи для разрыхления и удаления накипи. удаляйте твердые отложения, сохраняя при этом окружающую среду.Портативный видеоскоп, созданный для промышленного использования, выявляет отложения для тщательного изучения. При использовании системы удаления накипи жидкость для удаления накипи автоматически циркулирует через устройство. Накипь исчезает, когда pH раствора повышается или жидкость перестает пениться.

Следующие шаги:

Очистка кожухотрубного теплообменника

RYDLYME Профилактическое обслуживание средства удаления накипи | Удаление накипи в кожухотрубном теплообменнике

Накопление в кожухотрубных теплообменниках может снизить эффективность оборудования. Этот налет может быть образован ржавчиной, минеральными отложениями, кальцием, известковым налетом и многими другими коррозионными отложениями. Крайне важно внедрить программу профилактического обслуживания с использованием химиката для удаления накипи RYDLYME и одной из систем удаления накипи RYDLYME компании Apex Engineering Product.
Даже 1/32 дюйма масштаба может стоить тысячи дополнительных затрат на поддержание работоспособности оборудования! Что еще более важно, накопление накипи в трубках теплообменника может значительно сократить срок службы оборудования.Некоторая накипь на самом деле вызывает коррозию материала трубки, разъедая ее стенки! Удаление этой шкалы в конечном итоге увеличит срок службы и эффективность оборудования.

Методы очистки кожухотрубного теплообменника

Как и в любой отрасли, есть трудный и разумный способ выполнения работы. Традиционные методы очистки труб, такие как установка штанг и гидроструйная очистка, дороги, требуют много времени и часто приводят к простою оборудования. В некоторых случаях сложно даже добраться до трубок для гидроструйной обработки или штанги! Это также может привести как к потере производства, так и к потере доходов.

Итак, теперь, когда мы говорили о сложном способе очистки, давайте поговорим о способе очистки smart . Использование биоразлагаемого средства для удаления накипи RYDLYME для удаления накипи легко, безопасно и быстро! Ведущее биоразлагаемое средство для удаления накипи, RYDLYME , не вызывает коррозии, не опасно и легко утилизируется! Удаление накипи с теплообменников стало еще проще с использованием одной из наших систем очистки от накипи!

Процедура очистки кожухотрубного теплообменника

Apex Engineering Products занимается производством безопасных химических растворов уже более 75 лет, поэтому мы знаем, что делать с теплообменниками.

  1. Изолируйте и слейте воду со стороны теплообменника, который необходимо очистить.
  2. Установите шаровой кран диаметром 1 дюйм между запорными клапанами и теплообменником как на подающей, так и на обратной линии.
  3. Присоедините насос RYDLYME и шланги так, чтобы насос RYDLYME перекачивался снизу или подающим, а обратно вверх или назад.
  4. Начать закачку всего необходимого RYDLYME в обменник. Как только это будет сделано, начните добавлять воду, чтобы завершить циркуляцию. Обратите внимание: отложения кальция будут занимать объем в теплообменнике, поэтому вы не сможете добавить такое же количество воды вначале.
  5. Продолжайте циркулировать раствор в течение рекомендованного времени. По мере того, как циркуляция продолжается и продукт растворяет отложения внутри устройства, объем увеличивается. Чтобы учесть увеличение объема, при необходимости доливайте воду в циркуляционный сосуд. Если вы начнете добавлять много воды, имейте в виду, что в системе есть утечка.
  6. Рекомендуется периодически проверять эффективность раствора во время циркуляции. Это может быть достигнуто с помощью pH-метра, и пока раствор сохраняет низкий pH, продукт активен. Если циркулирующий раствор достигнет pH от 5,5 до 7,0 до истечения рекомендованного времени, вам потребуется добавить еще RYDLYME и, возможно, увеличить время циркуляции.
  7. По истечении рекомендованного времени циркуляции раствор можно слить в обычную канализацию и промыть водой.Этот процесс завершается помещением возвратного шланга в слив и добавлением воды в циркуляционный резервуар до тех пор, пока сливная линия не станет чистой.
  8. Устройство готово к возврату в эксплуатацию.
  9. Те же инструкции можно использовать для пластинчатых и рамных теплообменников. Для объемов, пожалуйста, следуйте указанной формуле.

Обратите внимание: если ваша ситуация диктует, что вы не можете отключить теплообменник, обратитесь к производителю за инструкциями по очистке в режиме онлайн.

Очистка теплообменника: грунтовка

Как и все механическое оборудование, теплообменники требуют регулярного технического обслуживания. Поскольку загрязнение и коррозия являются двумя наиболее частыми причинами снижения производительности, очистка теплообменника является одной из наиболее распространенных и наиболее важных задач по техническому обслуживанию ваших теплообменников. Фактически, уборка - одна из наиболее частых работ по техническому обслуживанию, выполняемых в наших филиалах и на объектах наших клиентов.

Существует три основных типа очистки теплообменника, каждый из которых имеет свои преимущества и недостатки, в зависимости от вашего процесса и настройки установки:

  • Химическая очистка, которая часто включает промывку жидкостями для удаления или растворения грязи
  • Механическая очистка, которая включает в себя физическое удаление грязи с трубок
  • Комбинированная очистка, такая как Vibrasonic, которая включает аспекты как

Химическая очистка

Одним из больших преимуществ химической очистки является то, что вам часто не нужно демонтировать устройство, если оно отключено и имеются соединения для очистки.Установка обычно изолирована, чтобы содержать чистящую жидкость. Недостатки в том, что чистящие жидкости часто вредны, и их утилизация часто является проблемой. Кроме того, некоторые химические вещества при неправильном контроле могут фактически вызвать коррозию.

Физический метод добавления чистящих химикатов зависит от

.
  1. Повышенная температура или температура окружающей среды
  2. Тип заполнения жидкостью, т.е. Наполнение и замачивание, наполнение и перемешивание или наполнение и циркуляция
  3. Использование жидких химикатов, паров химикатов, пенных химикатов или эмульсий.

Циркулирующая чистящая жидкость будет улучшать скорость удаления загрязнений.

Достижение высокой скорости циркуляции может быть затруднено, если чистящие соединения небольшие или если теплообменник заблокирован. Для создания перемешивания без циркуляции можно использовать барботирование воздуха.

Химическая очистка часто проводится поэтапно для достижения полной очистки. Наилучший тип или комбинация жидкостей или газов для использования определяется вышеуказанными пунктами, а также лабораторными испытаниями против конкретных отложений загрязнения.Конечным результатом будет рекомендация использовать кислоты, щелочи, окислители или растворители.

Доступен огромный выбор чистящих кислот. Например: соляная, азотная, серная и др. Часто добавляются ингибиторы, чтобы кислота не воздействовала на поверхность самого теплообменника.

Чистящие щелочи, такие как каустическая сода и аммиак, часто используются для удаления органических загрязнителей, таких как жиры и смазки.

Окислители, такие как перманганат калия, бромат натрия и нитрит натрия, образуют стабильный оксидный слой на очищенной поверхности, который создает оболочку от коррозии.Этот конкретный метод очистки известен как пассивация.

Растворители, включая ароматические углеводороды, алифатические углеводороды и хлорированные углеводороды, используются для растворения определенных отложений, но строго регулируются.

Для облегчения процесса очистки могут быть добавлены другие агенты, такие как биоциды, поверхностно-активные вещества, ингибиторы, пеногасители и диспергенты. Тщательный процесс проектирования будет учитывать ваш процесс и включать рекомендации по очистке. А ваши специалисты по обслуживанию теплообменников смогут посоветовать вам наилучшее сочетание химикатов и добавок для достижения нужных вам результатов.

Механическая очистка

Механическая очистка - это еще один способ поддержания производительности теплообменника, однако он требует рассмотрения доступа и часто требует полного удаления блока из процесса, чтобы обслуживающая бригада могла получить доступ ко всем частям узлов.

По опыту наших команд мы часто обнаруживаем, что доступ к внутренней части трубок обычно прост в теплообменниках кожухотрубного и трубчатого типа, но U-образные трубки могут создавать некоторые проблемы. Если первоначальный разработчик принял во внимание очистку и техническое обслуживание, они могли включить съемные связки, квадратные или большие выемки для облегчения доступа.

Что касается самого очистного оборудования, существует почти столько же видов инструментов, сколько и теплообменников, которые нужно очистить. Для удаления мягких отложений сервисные бригады будут использовать комбинацию щеток, скребков и дрелей (с ручным или моторным приводом, с промывкой водой или без нее). Можно использовать механическую очистку со стороны трубы или корпуса, но необходимо следить за тем, чтобы инструменты использовались правильно, чтобы не повредить их.

Для хрупких и твердых отложений водоструйная очистка под высоким давлением является обычным процессом механической очистки с диапазоном давления от 200 до 3000 бар.Вода проникает в трещины на загрязнениях, заставляя трещину распространяться и разрушая осадок, позволяя смыть его. Hydro Jetting также является очень эффективным методом механической очистки и часто используется на большом количестве теплообменников одновременно, например, во время капитального ремонта нефтеперерабатывающего завода.

Вибразвуковая очистка

Существуют также комбинированные методы очистки двух вышеупомянутых типов - использование механических методов для повышения эффективности очищающей химической смеси.Служба вибразвуковой очистки Serck является примером этого. Вибразвуковая очистка использует турбины с пневматическим приводом для создания синусоидальных волновых структур с помощью уникальной чистящей жидкости, используя преимущества как механического перемешивания, так и химического растворения для достижения глубокой, тщательной и быстрой очистки при высокой рентабельности. Компания Serck гордится тем, что владеет одним из крупнейших в Великобритании вибрационным баком размером 3 x 1,5 x 1,5 м.

Как часто следует чистить теплообменник?

Так как часто нужно чистить теплообменники? Доказано, что частая очистка способствует экономии энергии и незапланированным простоям, однако это должно быть сбалансировано с любой потерей производительности даже из-за наиболее тщательно запланированных остановок.

Исторические данные из записей тщательного технического обслуживания могут помочь инженерам по техническому обслуживанию строить эффективный график очистки. Мы также наблюдаем развитие технологии промышленного Интернета вещей (IIoT) в этой области, где мониторинг на основе условий может предупреждать о снижении производительности до того, как потребуется экстренное обслуживание, и без чрезмерного планирования технического обслуживания, ограничивающего процесс, до того, как оно действительно понадобится. Это также самооптимизирует частоту очистки для ваших конкретных жидкостей и оборудования.

Чтобы получить совет или дополнительную информацию об этой технологии, поговорить о том, какой процесс очистки лучше всего подходит для вашего объекта, или о любых других потребностях в теплопередаче, свяжитесь с нами сегодня.

H-P Химическая и механическая очистка теплообменников TX & LA

Практически каждый производственный процесс требует нагрева и / или охлаждения жидкостей, поэтому теплообменники являются одним из наиболее распространенных элементов технологического оборудования, встречающегося на промышленных объектах. Независимо от конструкции теплообменника или отрасли, в которой они используются, в конечном итоге все эти агрегаты выйдут из строя.По мере того как загрязнения накапливаются на внутренних стенках труб теплообменника, они образуют изолирующий барьер, препятствующий передаче тепла. Если не остановить это, это может привести к снижению эффективности и даже к полному отказу и остановке оборудования.

Правильное и регулярное обслуживание необходимо для обеспечения максимальной эффективности теплообменника. Это также может сэкономить вашей компании десятки тысяч долларов на простоях и ремонте. Поэтому настоятельно рекомендуется регулярно чистить теплообменники. Vecta Environmental будет рада помочь вам в разработке графика технического обслуживания.

Методы очистки

Каждый подрядчик утверждает, что разработал специальные процедуры очистки теплообменника, но эти методы в целом можно разделить на следующие категории: очистка под высоким давлением, химическая очистка или механическая очистка. Персонал Vecta обладает знаниями и опытом, чтобы определить наиболее подходящий метод очистки в соответствии с вашими конкретными потребностями.

Очистка под высоким давлением

Очистка водой под высоким давлением (гидроабразивная очистка) - наиболее часто используемый метод очистки теплообменников. Vecta использует воду под высоким давлением (10 000 - 40 000 фунтов на кв. Дюйм) и располагает персоналом, оборудованием, знаниями и опытом, чтобы помочь вам с:

  • Очистка корпуса теплообменника
  • Удаление ржавчины, окалины, мусора или остатков
  • Гибкая и / или жесткая прорезь теплообменных трубок
  • Чистка внешних связок ружьем

Благодаря усовершенствованию технологии автоматизированная струйная очистка без помощи рук стала популярным вариантом для очистки труб.Этот метод позволяет одновременно очищать несколько трубок, сводя к минимуму воздействие воды под высоким давлением на рабочих. Хотя Vecta не идеальна для любого применения, она рада предоставить нашим клиентам возможность очистки без помощи рук, когда это возможно.

Вопросы безопасности имеют первостепенное значение при использовании воды под высоким давлением. Vecta уделяет первоочередное внимание безопасности сотрудников и использует выборочный процесс найма, обширное обучение и регулярные проверки на местах, чтобы обеспечить безопасное рабочее место для всех наших сотрудников и клиентов.

Химическая очистка

Другой популярный метод очистки теплообменника - это циркуляция химикатов через установку для удаления мусора и остатков. В зависимости от отрасли, процесса и характера отложений Vecta выберет соответствующее химическое вещество для нацеливания и удаления загрязняющего агента.

Некоторые преимущества процесса химической очистки Vecta включают:

  • Очистку можно производить без демонтажа теплообменника
  • Очистка равномерная и эффективная, так как все отделенные части контактируют с чистящим средством
  • Часто занимает меньше времени, чем другие методы очистки
  • Менее разрушительно для устройства, чем другие методы очистки

Даже с учетом всех перечисленных выше преимуществ химическая очистка не всегда является лучшим вариантом очистки теплообменника.Компания Vecta будет тесно сотрудничать с вами, чтобы определить лучший вариант очистки вашего технологического оборудования.

Механическая очистка

Механическая очистка - это использование специальных инструментов (щеткой, сверлением или чисткой) для удаления загрязняющих веществ с трубок теплообменника. Механическая очистка позволяет целенаправленно и более точно удалять отложения, мусор и коррозию. Чтобы выбрать подходящий инструмент для очистки, необходимо доскональное знание природы и степени загрязнения, и Vecta тесно сотрудничает с нашими клиентами, чтобы определить лучшие инструменты для работы.

Некоторые из преимуществ механической очистки включают:

  • Целенаправленная и более точная очистка
  • Минимизирует образование отходов
  • Возможно уменьшение численности экипажа
Заключение

Теплообменники являются критически важными компонентами многих промышленных процессов, и для обеспечения максимальной эффективности работы этих систем требуется плановое техническое обслуживание. Команда высококвалифицированных специалистов Vecta тесно сотрудничает с нашими клиентами, чтобы определить лучший вариант очистки их оборудования.Независимо от того, требует ли работа мойку под высоким давлением, химическую очистку или механическую очистку, у Vecta есть люди, оборудование и опыт, чтобы безопасно и эффективно удовлетворить потребности наших клиентов.

Наша миссия в
Vecta Environmental - быть именем, пользующимся наибольшим доверием в сфере промышленных услуг, защищая наших клиентов, ценив каждого члена нашей команды и поддерживая подотчетность во всем, что мы делаем. 24/7. Позвоните нам по телефону 888-515-4025 или свяжитесь с нами.

2 способа очистки трубок теплообменника

Кожухотрубные теплообменники являются неотъемлемой частью многих отраслей промышленности.Хотя нефтегазовая промышленность может сильно отличаться от индустрии пищевых продуктов и напитков, у них есть по крайней мере одна общая черта: кожухотрубные теплообменники, которые помогают готовить продукты для продажи потребителям, должны быть в отличном состоянии.

По словам Р. Шанкара Субраманиана, профессора химии и биоинженерии в Университете Кларксона, при нагнетании жидкости в кожухотрубный теплообменник то, что с большей вероятностью подвержено коррозии или загрязнению, обычно помещается в трубную часть аппарата.Это потому, что трубки легче очистить или, при необходимости, заменить, чем кожух. Однако тот факт, что жидкость с высоким риском загрязнения попадает в трубку теплообменника, делает очень важным, чтобы операторы и владельцы машин знали, как чистить и обслуживать свои трубки.

Кожухотрубные теплообменники бывают разных размеров и конфигураций. Некоторые из них легче чистить, чем другие, в первую очередь потому, что некоторые из них имеют пучки труб и крышки, которые можно легко снять со стороны кожуха, в то время как другие соединены с корпусом теплообменника.Знание, какой тип крышки имеет ваш теплообменник, и соответствующий механизм очистки - важные аспекты, которые следует учитывать при покупке теплообменника.

Есть много разных способов очистки трубок теплообменника. У каждого есть свои достоинства и недостатки. Важно знать, какой метод подходит для вашей конкретной машины и операции.

Химическая очистка

Химическая очистка - хороший метод для использования в конструкции короба с фиксированным каналом, которую, как правило, труднее чистить, поскольку трубки невозможно отделить от кожуха.Согласно Clean-Co Systems, химическая очистка может осуществляться несколькими способами. Химические вещества могут циркулировать по трубкам или каскадом. Некоторые из них пены, а другие жидкие. Химические вещества будут различаться в зависимости от типа теплообменника и того, для чего он используется. Conoco Systems объяснила, что для этого типа очистки обычно используются мягкие кислоты. Это выгодно для теплообменников с большим количеством отложений, поскольку химические вещества удаляют больше отложений, чем большинство альтернативных методов очистки.

«Химические вещества удаляют больше отложений, чем большинство альтернативных методов очистки.”

Однако у использования химикатов есть несколько недостатков, пояснила компания Conoco Systems. Этот метод - один из самых дорогих. Кроме того, есть вероятность, что трубки придется механически очистить после того, как химикаты завершат свою работу, чтобы удалить любые остаточные вещества, которые могут загрязнить следующую партию продукта, вставленную в трубки. Это также требует времени и представляет потенциальную опасность для окружающей среды.

Гидравлическая очистка

По словам Гудвея, водоструйная очистка была популярным способом очистки труб в течение многих лет.В этом методе используются системы подачи воды под высоким давлением для удаления мусора или отложений, оставшихся в трубках. NLB Corp. объяснила, что давление воды может достигать 40 000 фунтов на квадратный дюйм.

Гидравлическая очистка может выполняться вручную или с помощью автоматизированной системы. При ручном подходе оператор по очереди подключает шланг к трубкам и регулирует подачу воды ножной педалью. Этот метод эффективен и относительно недорог, хотя человеческий фактор может привести к неравномерной очистке. Также существуют проблемы безопасности относительно скорости и силы, с которой вода выходит из шланга.

Существует два основных типа автоматизированных систем: гибкие и жесткие. Оба позволяют очищать сразу несколько трубок, что экономит время, затрачиваемое на очистку. U-образные теплообменники и другие теплообменники с изогнутыми трубками выиграют от использования гибкой системы копья, поскольку шланги легко перемещать по изгибам. Для теплообменников с прямыми трубками жесткие системы труб обеспечивают большее давление воды для удаления мусора и отложений.

«Гибкие системы копья могут маневрировать на U-образных поворотах.”

Согласно Conoco Systems, операторы, которые решили использовать гидроабразивную очистку в качестве метода очистки, также должны знать, что давление воды может ослабить трубы и вызвать утечки, которые могут остаться незамеченными. Утечки на трубной стороне теплообменника могут привести к перекрестному загрязнению жидкостей на трубной и межтрубной сторонах. После обнаружения может даже потребоваться больше времени, потраченного в автономном режиме, чтобы отремонтировать или заменить трубки.

Химическая очистка и гидроабразивная очистка - два популярных способа поддержания чистоты стороны трубы теплообменника.Выбор метода будет зависеть от типа обменника, который у вас есть, и от того, для чего он используется. Тем не менее, независимо от конфигурации или использования теплообменника, важно следить за тем, чтобы трубки содержались в чистоте, чтобы предотвратить засорение и загрязнение.

Услуги по очистке теплообменников | CleanCo Systems

Наша очистка теплообменника выполняется на месте или за его пределами на специально спроектированном и оборудованном новом предприятии. Наши обученные техники используют две современные технологии - гидроабразивную очистку под высоким давлением и водоструйную очистку - для достижения оптимальной эффективности очистки.Зачем подвергать себя риску очистки поля, связанному с выделением опасного запаха на вашей территории? Наш строго контролируемый и дистанционно управляемый процесс безопасен, эффективен и быстр.

Очистка котла и аренда мобильного парогенератора:

Технология очистки труб котла

CleanCo - лучший способ механической очистки внутренних поверхностей труб корпуса и других конструкций котлов.

Сотрудник компании CleanCo Systems (изображение вверху слева) находится внутри корпуса котла с трубами котла 2 дюйма (дюйм).Они удаляют накипь с помощью гидробластера высокого давления 600 л.с., 20 000–40 000 фунтов на квадратный дюйм. Мы достигаем 100% эффективности очистки стенок трубок, вставляя вращающееся сопло в трубки меньшего размера.

Мы владеем и обслуживаем различные высококачественные насосы Hyrdoblast. Такое разнообразие позволяет нам выбирать технику с правым рулем, подходящую для вашего местоположения и работы. Мы можем использовать HydroBlaster мощностью 700 л.с. - 24 000 фунтов на квадратный дюйм (изображение вверху справа), обеспечивающий 44 галлона жидкости в минуту для труб, трубок и резервуаров большого диаметра.

Для оказания услуг по очистке котла на месте или за его пределами, безопасности и скорейшего возврата к работе:
Позвоните по телефону 1-866-922-2626, чтобы получить бесплатную оценку вашего проекта очистки или свяжитесь с нами здесь.

Примеры использования теплообменников:

  • Нефтеперерабатывающий завод ExxonMobil, Чалмет, Луизиана. - Удаление отложений кокса высокой плотности
  • The Ethyl Corporation, Хьюстон, Техас. - Процесс химической очистки неподвижных теплообменников со стороны кожуха
  • BP - Техас-Сити, Техас.Ремонт: Многотрубная прорезка и охладитель с лопастным вентилятором

Для получения услуг по очистке теплообменника, безопасности и скорейшего возврата к работе:
Позвоните по телефону 1-866-922-2626, чтобы получить бесплатную оценку вашего проекта по очистке, или свяжитесь с нами здесь.

Вы можете быть уверены, что с вашим оборудованием всегда будут безопасно обращаться. Наша деятельность включает в себя мостовой кран на 100 000 фунтов на нашем предприятии. Многие химические заводы и нефтеперерабатывающие заводы предпочитают отправлять свое оборудование на очистку теплообменников.Мы уделяем пристальное внимание сокращению времени простоя на производстве наших клиентов.

Рекомендуемая технология очистки трубок теплообменника:

  • Технология SPIN-JET®, позволяющая очищать пробирки намного быстрее, чем ручные операции
  • Наша машина lancer сокращает вдвое меньше времени, чем обычно требуется для выполнения прокалывания
  • Обучение операторов и дистанционное управление сокращают время очистки, поскольку устраняются проблемы, связанные с безопасностью вручную
  • Всего за двенадцать часов мы можем завершить очистку теплообменника 1200 трубок
  • Специально разработанный узел вращается для очистки лицевых сторон связки - сложная работа по очистке
  • Наше предприятие построено для кожухотрубных и трубчатых кожухотрубных теплообменников
  • Мы берем на себя ответственность за охрану окружающей среды, используя очистные сооружения для сточных вод.
  • Щелочное кипячение с надлежащей утилизацией отходов

Мы являемся ведущим производителем в области специальной очистки, специализирующейся на гидрооборудовании высокого давления. Очистка теплообменника - важное расширение наших услуг для промышленных клиентов. Теплообмен вызывает загрязнения, которые необходимо периодически очищать. Поскольку вся очистка кожухотрубных и кожухотрубных теплообменников должна производиться автономно, наша усовершенствованная механическая очистка является лучшим выбором в отрасли. Это наиболее эффективный и быстрый вариант по сравнению с любым другим вариантом. У нас есть возможность обслуживать электростанций, химических заводов, нефтехимических заводов, нефтеперерабатывающих заводов, операций по переработке природного газа и очистке сточных вод для удаления любых отложений, влияющих на производительность.

  • Пусконаладочная промывка
  • Загрязнение твердыми частицами (осадками)
  • Коррозия
  • Биологическое обрастание
  • Кристаллизация
  • Загрязнение химической реакции
  • Замерзающее обрастание
  • Фрезерная окалина

Методы очистки теплообменника

Наши передовые методы очистки теплообменников, бойлеров, подогревателей и отработанного тепла восстановят надлежащую производительность.Инженеры скажут вам, что удаление отложений положительно влияет на производительность и конечный продукт. Загрязненные трубы неизменно оказывают прямое влияние на стоимость производства. Кроме того, если не принять меры, со временем обрастание будет увеличиваться. Любое время простоя для очистки вне производственной площадки бледнеет по сравнению с кумулятивным эффектом загрязненных теплообменников.

Clean-Co Systems может обеспечить водоструйную очистку или очистку сухим льдом для очистки теплообменников , включая ребристые вентиляторы.Мы подробно описали меры, которые мы принимаем в отношении трубных пучков из-за сложного характера этой части процесса очистки теплообменника. Но сторона корпуса будет подвергнута струйной очистке водой под давлением до 40 000 фунтов на квадратный дюйм для тщательной очистки. Струйное сопло высокого давления автоматически перемещается от одного конца к другому для достижения наилучших результатов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
