Флюгер (107 фото): что и в каких единицах измеряет, что лучше подходит для крыши или дымохода

Флюгер на крыше дома устанавливают испокон веков. И сейчас многие дома украшают эти красивые устройства. Если учесть некоторые нюансы при выборе этого изделия, тогда можно будет в полной мере насладиться наличием флюгера на своем жилище.

Особенности и назначение

Флюгером называют прибор из арсенала метеорологов. Он устанавливается на крышу дома, чаще на кровельную часть или на дымоход. Зачастую флюгеры украшают именно частные дома. Этот прибор измеряет силу ветряного потока и его направление. Сейчас, в эпоху современных гаджетов, флюгер кажется пережитком прошлого. Дома можно установить продвинутую аппаратуру, и она точнее определит как направление ветра, так и его силу. Однако флюгеры и по сей день остаются актуальны.

В основном, конечно, ради красоты, а не для практических целей. Но порой и технологии могут дать сбой. А старый добрый метод не подведет.

История создания флюгера переносит нас в Древнюю Грецию в 48 год до нашей эры. Эта конструкция была выполнена в виде языческого бога Тритона. Он выглядит как русалка, только мужского рода. То есть у него рыбий хвост, а туловище и голова мужчины. Этот флюгер украшал вершину башни ветров. Высота башни составляла 12 метров, а диаметр ее был приблизительно 8 метров. Башня была восьмигранной. Сделал ее предположительно астроном Кирр. Верхушка Башни ветров была украшена изображениями восьми ветров – северный, северо-восточный, восточный, юго-восточный, южный, юго-западный, западный и северо-западный. Флюгер, возвышавшийся на Башне ветров, в длину был 4-8 футов. Он указывал направление ветра и какой именно бог отвечает за погоду в данный момент. Флюгер Башни ветров, к сожалению, не сохранился до наших дней.

Флюгеры часто украшали крыши домов знатных людей в Древней Греции, особенно богатых землевладельцев. Но для них флюгер носил и практический характер. На нем чаще всего изображались боги Древней Греции.

Популярны флюгеры были также и в странах Скандинавии, точнее, у викингов. Для них знание направления и силы ветра было очень важно, так как они были мореходами и часто передвигались на кораблях. А знание, куда направлен ветер, помогало им в расчетах. Поэтому флюгер зачастую располагался на корабле – либо на носу, либо на специальном шесте на палубе. Он был сделан из дорогих материалов и изображал языческих богов. Только на этот раз боги были норвежскими. Позже флюгер украшал шпили церквей. И вот эти конструкции уже сохранились до наших дней. Если путешествуя по Скандинавии, присмотреться к верхушкам храмов, то можно увидеть этот древний элемент.

В Средние века в европейских странах тоже не забывали о флюгерах. Хозяева больших замков велели устанавливать их на своей крыше. Вместе с функцией определения ветра он служил указателем того, какая именно семья живет в этом доме, так как геральдические отличия отображались на флюгере.

В викторианскую эпоху популярность флюгеров возросла как никогда.

В это время они уже не изготавливались руками и по индивидуальному заказу. Таких мастерских было мало и они не успевали обслужить всех желающих приобрести это изделие. Поэтому организовывались производства, которые ставили изготовление флюгера на поток. После викторианской эпохи интерес к этим конструкциям упал. Возрождение их произошло только в 1970-е годы.

Флюгеры разделяются на группы в зависимости от их назначения.

• Дымоходный. Этот флюгер располагается вблизи дымохода, точнее, на колпаке трубы от него. Он препятствует попаданию лишнего воздуха в дымоход и при сильном ветре продукты сгорания не задерживаются в дымоходной трубе. Это увеличивает тягу вентиляции и дымохода. Тогда камин и отопление адекватно работает. Подобный прибор устанавливается при наличии камина и помогает его правильной эксплуатации, особенно если в регионе, где построен дом, сильные и порывистые ветра.

• Метеорологический. Это серьезный и очень точный прибор. Его используют для определения силы и направления ветра. Процесс их изготовления очень трудоемкий и ювелирный, чтобы показатели были точны. Правильно такие флюгеры зовутся анеморумбометры. И устанавливаются эти приборы не в обычных частных домах, а на метеорологических станциях. Сделать этот прибор собственноручно практически невозможно без специальных навыков. Сила ветра, которую измеряет данный прибор, измеряется в определенных единицах – баллах по шкале Бофорта. Это 12-бальная система измерения.

• Флюгер Вильде, или ветряной. С его помощью измеряется сила ветра. Для этого на флюгер устанавливается специальная деталь – вертикальная пластина, которая качается из стороны в сторону. То, насколько пластина отклоняется от нулевого положения, показывает силу ветряного потока. Надо отметить одну особенность этого вида флюгеров – вертикальная пластина зачастую привлекает птиц, и от этого она перестает показывать реальную картину силы ветра. Поэтому предприимчивые владельцы таких флюгеров устанавливают небольшой пропеллер вместо пластины. Он показывает силу ветра и отпугивает пернатых.

• Декоративные. Как следует из самого названия, они устанавливаются на крышу не для того, чтобы показывать характеристики ветра, а исключительно для красоты и оригинальности. И тут фантазия хозяев не имеет границ. В виде кого только не делаются эти флюгеры! Не удивительно, если и портреты своих хозяев они тоже изображают.

Символика

Как выше упоминалось, декоративные флюгеры служат отличным украшением для крыши частного дома.

Рассмотрим самые популярные варианты флюгеров.

• Петух. Наверное, самая популярная модель флюгера. Возникает сразу ассоциация с советским мультиком «Бременские музыканты». Но не из-за этого мультфильма петух так популярен среди владельцев частных домов. В давние времена петух отгонял различных духов и воров. Злоумышленники могли подумать, что петух настоящий и закукарекает, предупредив хозяев. А еще петух является христианским символом. Он становится отсылкой к апостолу Петру. Когда Петр предавал Иисуса Христа, именно петух пропел, и тот понял свою ошибку.

• Аист. Этот флюгер можно часто увидеть на домах в скандинавских странах. Это символ домашнего очага и пополнения в семействе. Конечно, для семей это самый лучший оберег. А если поселить на крыше своего дома не одного аиста, а пару или даже целое семейство, то это принесет дому процветание, благополучие, уважение и любовь со стороны детей. Это символ пробуждения весны и зарождения новой жизни.
• Трубочист. Фигура трубочиста символизирует приближение счастья и хороших перемен в жизни.
• Кот. Символ мудрости и плодовитости. Так что этот талисман одарит мудростью и подарит хозяевам долгожданное потомство. Кошки очень любят свободу. И вот свободолюбие этот символ тоже подарит своим владельцам.

• Дракон. Символ дракона сразу переносит нас в Китай – родину драконов. Успех в деловой сфере будет обеспечен владельцам такого флюгера. А если дракон будет еще и с жемчужиной, то кроме материального благополучия, придет и духовное процветание и просветление. А кроме этого, он одарит своего хозяина долголетием. Вообще, лучший символ процветания, открытости и победы – это дракон на флюгере.
• Грифон. Само изображение грифона обозначает соединение двух стихий: воздуха и земли. Поэтому владелец этого символа будет уверен в своих силах и очень могущественен. Может, всемогущества и всевластия грифон и не принесет, но уверенности в своих способностях – точно.

• Ведьма. Если дом – полная чаша и благополучия больше нужного, то тогда пора на флюгер ставить ведьму с метлой. Этот оберег защитит имущество и всю семью от сглаза и от людской зависти. Слово ведьма происходит от глагола «ведать», то есть знать. Тоже может быть символом мудрости и знания. Она придаст мистический оттенок дому, крышу которого украшает.
• Ангел. Самый главный флюгерный ангел украшает Петропавловский собор в Петербурге. Ангел является символом духовного процветания и важности духовной составляющей в жизни семьи, которая проживает под крышей данного дома. Чаще всего этот символ ставят верующие люди.
• Всадник является символом победы. Обычно победители в битвах въезжали на коне в город. Поэтому этот символ несет похожую энергетику. Символизирует харизму, авторитет и уважение.

• Рыбы. Это положительный символ для семьи. Он символизирует хорошую сексуальную жизнь и большое потомство.

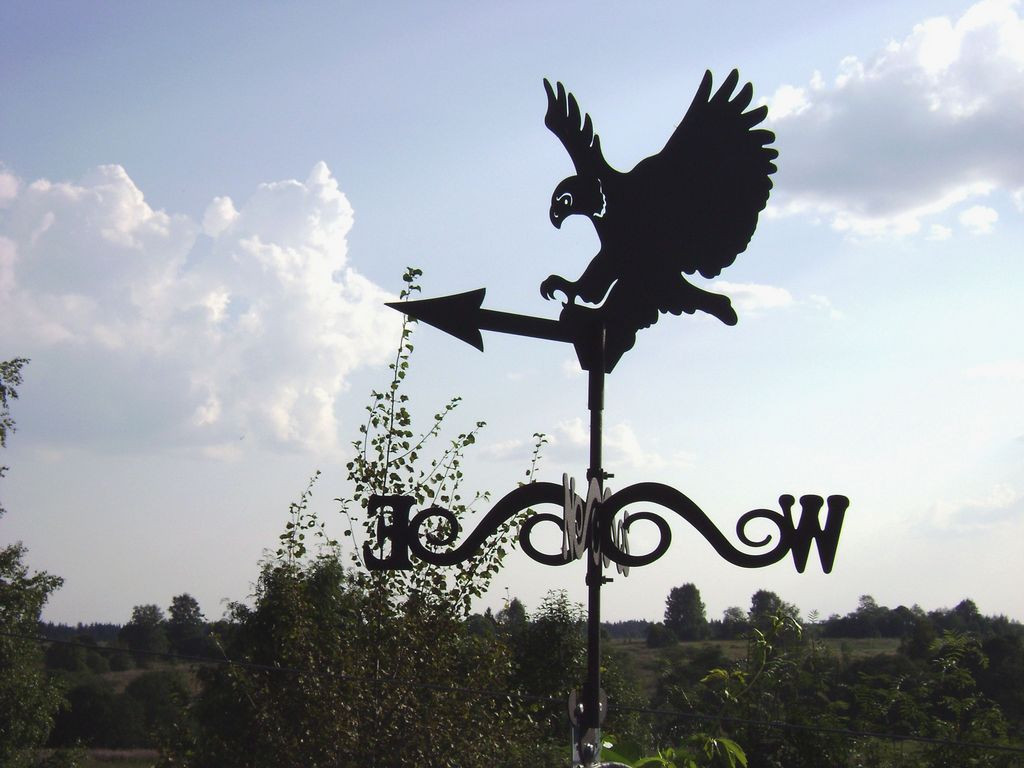

• Орёл. Красивая и мощная птица. С ним ассоциируется такое слово, как гордость. А еще орел символизирует защиту от врагов, внимательность к деталям. И, конечно же, справедливость в делах и жизни.
• Сова. Символ совы встречался еще в Древней Греции. Как известно, это спутница самой богини Афины. И эта птица символизирует безграничную мудрость и стремление к обладанию знаниями. Кроме того, эта птица превосходно видит ночью в полной темноте и означает проницательность в любом деле. В этом случае флюгер в виде совы принесет мудрость и проницательность в дом.

• Собака. Считается лучшим другом человека. Поэтому неудивительно, что собака символизирует дружелюбие, верность и преданность. Так что если человек по натуре открытый, дружелюбный и верный, то смело может ставить на вершину своего жилища флюгер с собакой.

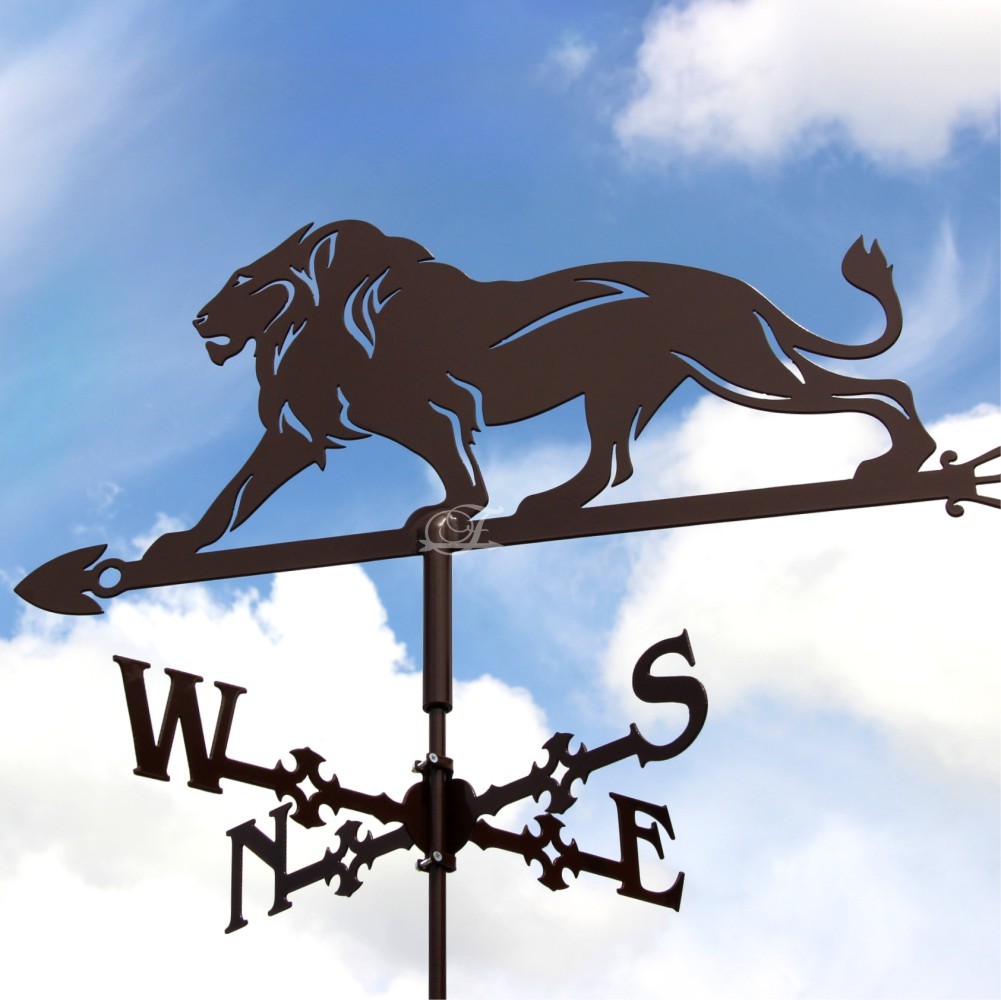

• Лев. Это благородное и смелое животное. Его называют царем зверей. Его боятся и уважают. В этом символе опасность соседствует с великодушием победителя. Так что можно сказать, что хозяин дома будет ассоциироваться именно с этими качествами.

• Баба Яга. Это чисто славянский символ. Если в европейских странах изображают колдунью или ведьму, то на территории России и ближнего зарубежья это баба Яга. Проницательная, хитрая, иногда изворотливая, но всегда обладающая огромным знанием. Она прекрасно сохранит дом хозяина от зависти и злых взглядов. Плюс внесет колорит русских народных сказок в жилище.

Прежде чем остановить свой выбор на каком-либо изображении на флюгере, важно узнать, а какова же история этого символа, будет ли он гармонировать с настроением в доме.

Не зря же наши предки уделяли этому особое внимание. Конечно, не следует слепо верить всем легендам. Но в каждой истории есть доля правды и важно это не забывать.

А когда вносишь в свой дом чуточку истории, то это место становится еще более особенным и важным для каждого члена семьи.

Конструкция и принцип работы

Когда стало все понятно с изображениями на самом флюгере, необходимо подробнее разобрать его на части и посмотреть, из чего же он, собственно, состоит и в чем заключается его принцип работы.

Основными составными частями любого флюгера являются флажок, противовес, вертикальная ось и колпак.

Разберем каждый элемент подробнее.

• Флажок. Эта часть устройства флюгера обеспечивает его поворот в сторону ветряного потока и эта же часть делается декоративной и украшает кровлю дома.

• Противовес. Располагается напротив флажка. Эту часть флюгера не всегда устанавливают, так как порой роль противовеса выполняет сам флажок при правильном его размещении. Но если флажок не выполняет функцию противовеса, тогда его необходимо установить отдельно. Важно помнить, что противовес должен быть несколько тяжелее, чем флажок. Это необходимо, чтобы флюгер вернулся в изначальное положение.
• Вертикальная ось. Она должна легко вращаться для определения направления ветра. Это достигается благодаря подшипникам или металлическому шарику.
• Колпак. Функция колпака – это защита от дождя, ветра и пыли. Важно, чтобы механизм поворота работал хорошо и ничто не затрудняло его свободное движение. Также он порой центрует ось в механизме поворотного движения.

• Вертикальная металлическая пластина. Она устанавливается не на всех моделях флюгеров. Нужна эта пластина для того, чтобы определять силу ветра. Это можно сделать, понаблюдав, насколько градусов пластина отклоняется от своего исходного положения. Есть случаи, когда вместо нее используется легкий пропеллер.
• Чтобы правильно определить, в какую же сторону дует ветер, многие устанавливают на флюгер розу ветров. Она показывает направление сторон света – север, юг, запад и восток. И совсем не обязательно доставать компас для этого.

Важен один нюан – в такой науке, как метеорология, направление ветра определяют не по той стороне, в которую он дует, а откуда он приходит. Поэтому на эту деталь можно обратить внимание, чтобы быть знатоком и не попасть впросак.

Материалы

Флюгеры делаются из различных материалов. В зависимости от этого они будут разделены на несколько видов:

• Металлические. Это самый распространенный вариант, так как он более прочный и будет радовать хозяев дома дольше. Листовая сталь или медь используются для производства этого вида флюгеров. Можно купить уже готовый, а можно заказать флюгер в специальной мастерской по своему трафарету. Также можно также сделать его своими руками. Конечно, флюгер, выполненный мастерами, будет значительно дороже и готового флюгера, и варианта, выполненного самостоятельно, но он будет более качественным и показывать направление ветра будет точнее. А флажок флюгера будет отражать душу хозяев дома максимально точно, нежели покупные готовые флюгера.

• Деревянные конструкции. Дерево для таких целей – весьма непрочный материал, поэтому ожидать, что это изделие прослужит долго, не приходится. Зато эту конструкцию проще сделать самостоятельно, так как выпиливать дерево намного проще, чем работать с металлом. Но важно помнить о том, что дерево необходимо будет покрыть специальной краской и пропиткой, которая препятствует проникновению влаги в изделие. Это, в принципе, касается и металлических изделий, но для деревянных это особенно важно.
• Подручные материалы. Конструкции зависят только от фантазии и изобретательности автора. Эти флюгера делаются и из пластмассы, и из использованных и отживших свое CD дисков, даже пластиковая тара из-под напитков идет в ход.

Рабочие инструменты

Список инструментов, с помощью которых можно создать свой шедевр, невелик. Небольшая разница будет только в том, из какого материала будет изготавливаться флюгер – из дерева или из металла.

Необходимо подготовить.

• Электролобзик. Нужно учесть, что необходимо брать разные насадки в зависимости от материала, с которым будут работать. Этот инструмент будет нужен, чтобы вырезать саму конструкцию и ее декоративную часть.
• Дрель и сверла к ней.
• Паяльник.
• Молоток.

• Тиски.
• Струбцины.
• Плоскогубцы.
• Если делать металлический флажок, то понадобятся либо напильники, чтобы вручную отшлифовать изделие, либо машинка для шлифовки.
• Если есть опыт работы с металлом, то тогда могут пригодиться наковальня, аппарат для сварки и даже токарный станок.
• Наждачная бумага.

Эскиз и трафарет

Прежде чем покупать материал и готовить инструмент к работе, необходимо определиться с формой флюгера. Это нужно сделать, чтобы подобрать трафарет, по которому необходимо будет вырезать флажок для флюгера. Если опыта с работой по дереву, а тем более по металлу нет, то лучше здраво оценивать свои силы и способности и не замахиваться на сложные конструкции с большим количеством мелких деталей или замысловатыми изгибами. Но все же интересные фигуры будут украшать кровлю крыши, поэтому можно постараться сделать хоть и простое, но изящное изделие.

Можно заняться вырезанием и изготовлением медведя – символа России. Он олицетворяет мощь, силу и внушительность. Мишка может украсить крышу дома, к тому же он довольно прост в изготовлении.

Если душа тянется навстречу путешествиям и новым впечатлениям, то символом этого будет летящий парусник или корабль. Тут уж придется попотеть над разными мелкими деталями. Зато он будет гордо реять парусами над домом.

Голуби – очень миролюбивые птицы. Они кроткие, тихие и символизируют чистоту и красоту. Недаром на свадьбе именно голубей пускают в небо. Этот трафарет не настолько сложен в исполнении, как парусник. Но определенную сложность могут составить выпиливание крыльев птиц.

Возможно использовать вариант трафарета коня. Это символ победы, храбрости и молодой удали. Фигура коня не сложная в исполнении. Только требуется аккуратность в вырезании плавных переходов и линий, чтобы фигура выглядела реалистичнее.

Вот над трафаретом и изготовлением рыцаря придется изрядно потрудиться. Множество мелких деталей и изготовление человеческой фигуры требует сноровки и предварительной подготовки.

Трафарет можно изготовить самостоятельно своими руками. Для начала на обычном альбомном или чертежном листе размера А4 нужно прорисовать контуры фигуры, а затем отрисовать в реальном размере, в котором он будет изготовлен. Для удобства переноса фигуры с альбомного листа на большой лист всю фигуру можно условно поделить на квадраты и последовательно их переносить на лист. Важно помнить, что именно по этому макету будет вырезаться декоративная часть флюгера, поэтому все контуры и детали должны быть точными, чтобы при вырезании исключить ошибку.

Когда трафарет флажка готов, то можно наложить его на материал, из которого будет изготовлена фигура. Это может быть лист дерева, а может быть и металл. Простым или цветным карандашом нужно обозначить контуры фигуры по выполненному трафарету.

При изготовлении флажка флюгера нужно помнить, каких размеров он может быть. Это важно для того, чтобы он нормально функционировал. Размеры декоративного элемента находятся в диапазоне между 300 и 500 мм. Если флажок будет крупнее, то ему потребуется дополнительное укрепление, в противном случае он просто сломается от ветра.

Этапы изготовления

Вне зависимости от сложности декоративной части флюгера изготавливается он одинаковым способом.

Самые важные элементы любого флюгера – это корпус и вертикальная ось. Если сделать их недобросовестно, то флюгер будет иметь проблемы с поворотами, а значит, свою функцию определения направления ветра не будет выполнять в нужном объеме. Самый лучший вариант для долговечной конструкции – это установленные на вертикальную ось металлические подшипники. А корпус защитит эту конструкцию от пыли, влажности и других неблагоприятных факторов. Если влага и грязь не будет проникать в эту часть изделия, то нет необходимости в регулярной смазке подшипников, так как они не будут подвержены ржавчине и другим деформациям.

Диаметр вертикальной оси флюгера – не менее 10 мм. Если этот показатель будет ниже заявленной цифры, то положение флюгера не будет устойчивым и сильные порывы ветра он может не выдержать.

Следующим шагом должно быть определение места, где будет располагаться флюгер. На конструкции необходимо предусмотреть крепление, которое будет устанавливаться на крыше дома.

Даже при самостоятельном изготовлении флюгера лучше будет показать трафарет и заготовку специалистам, чтобы они оценили точность и правильность расчетов. Они смогут оценить чертеж и подкорректировать его, а изготовить флюгер можно и самостоятельно. Но наличие грамотного чертежа необходимо, иначе придется переделывать работу, а возможно, начинать ее заново.

Поэтапное изготовление флюгера своими руками на примере изготовления флюгера-самолета с легким пропеллером.

• Корпус-опору для флюгера можно изготовить из трубы с диаметром 15 мм и 120 мм длиной. Сверху можно сделать резьбу, чтобы установить колпак, выполняющий защитную функцию. Снизу крепежные пластины устанавливаются путем варки.
• Подшипник устанавливается внутрь корпуса. Можно использовать два подшипника. Это будет лучший вариант. В таком случае вертикальная ось не будет болтаться.
• Вертикальную ось можно сделать из стального прута. Диаметр оси определяется по диаметру обоймы подшипника. Длина выбирается в каждом случае своя. Делать это необходимо, отталкиваясь от нахождения элементов крепления. Главное, чтобы флажок флюгера не касался их.
• Используя молоток, вертикальную ось плотно и крепко вбивают в обоймы подшипников. Сверху устанавливается колпачок для защиты этой части конструкции.
• Главный элемент изделия готов. Он будет обеспечивать свободный поворот флюгера. Теперь пришло время для декоративной части флюгера. Нужно вырезать флажок. В данном случае это фигурка самолета. Он очень подходит к пропеллеру. Самолет можно изготовить либо из дерева, либо из металла. Все зависит от желания владельца дома.
• Флажок присоединяется к верхней части вертикальной оси болтами. Лучше использовать три болта, чтобы крепление было надежнее.
• На очереди изготовление пропеллера. Возможно вырезать винт из стального листа и установить на носу самолета. Можно не вырезать финт самостоятельно, а использовать пропеллер с маленького вентилятора и закрепить его к конструкции флажка флюгера. Конечно, лучше использовать заводской пропеллер, так как он будет практически бесшумным.
• Теперь настало время установки флюгера непосредственно на крышу дома. Если есть желание и возможность, нужно установить к основе флюгера и розу ветров. Можно использовать для крепления болты, а можно просто приварить эту деталь.

Установка

Важной частью изготовления флюгера является его установка на крыше дома. Нужно обратить на этот процесс пристальное внимание, потому что если сделать это неграмотно и недобросовестно, то флюгер может упасть и повредиться, и хорошо, если никто из людей в этом случае не пострадает.

Есть несколько самых популярных мест для крепления флюгера к кровле дома. Это может быть дымоход, труба вентиляции или конек крыши. В принципе, это может быть любая часть крыши, лишь бы высота места, на которое будет производиться установка, была не менее 5 метров от земли.

Перед монтажом флюгера в конструкцию, где находятся подшипники, необходимо поместить солидол. Далее необходимо выбрать способ крепления в зависимости от места, где будет находиться флюгер.

На дымоход и конек дома удобно крепить с помощью приваренных к корпусу пластин. Если основание для крепления плоское, то можно самостоятельно сделать фланец округлый, а в нем проделать отверстия под саморезы. Дальше при помощи сварки установить его на корпусе вместо металлических пластин. Если крепить устройство планируется к вертикальному шесту, то можно использовать хомуты для фиксации флюгера.

Универсальные готовые крепежи можно приобрести, а не делать их самостоятельно. Те крепежи, которые стоят дешевле, предназначены для установки на конек кровли и выглядят как уголок из металла. Можно купить и крепление подороже, тогда оно будет идти с регулировочными винтами в комплекте.

Если флюгер установлен правильно, то при малейшем порыве ветра он даст о себе знать и пропеллер закружится.

Простые решения

Если опыта и таланта работы с деревом и металлом нет, как и денег для оплаты труда мастера, а флюгер установить очень хочется, то на помощь придут простые материалы и интересные и оригинальные решения. Можно изготовить флюгер из пластиковых бутылок. Уж этого добра в каждом доме хватает, и ловкости рук для этой конструкции тоже должно хватить у каждого.

Есть вариант недолговечного флюгера из одной пластиковой бутылки. Можно проявить изобретательность и сделать его из нескольких пластиковых бутылок.

Алгоритм изготовления флюгера из одной бутылки:

• Необходимо подготовить несколько предметов, чтобы сделать флюгер. Это 2-литровая пластиковая бутылка, ножницы или острый канцелярский нож, лист картона и простой карандаш, водостойкие краски, скотч.
• На листе картона отмечаются крылья пропеллера. Чтобы не ошибиться с диаметром крепления самого пропеллера, можно использовать пробку от бутылки. Ее обводят с маленьким припуском на внутренней стороне картонной заготовки.
• Чтобы картонная деталь не порвалась, необходимо обе стороны картона обработать скотчем с двух сторон.
• Ширина крыльев самолета устанавливается исходя из длины пластиковой бутылки. Можно задекорировать их любым образом – украсить красными звездами, можно использовать различные полосы разной величины и цвета, вырезав все эти детали из картона предварительно.
• Далее нужно взять пластиковую бутылку и в местах, где будут установлены крылья самолета, сделать надрезы. Делать это удобнее при помощи острого ножа. Корпус самолета можно тоже украсить с помощью водостойких красок. Чаще всего используются акриловые краски, так как они обладают повышенной стойкостью, что для флюгера очень важно.
• У бутылки откручивается пробка и прикрепляется пропеллер флюгера. После его установки пробка прикручивается обратно.
• Чтобы можно было сделать настоящую компактную кабину, в области крыльев прорезается прямоугольное, квадратное или круглое отверстие.
• Чтобы крылья фигуры были надежнее, их тоже рекомендуется с двух сторон обклеить скотчем.
• В «кабину» можно усадить игрушечного пилота. Дети будут в восторге от такого флюгера. А еще лучше сделать его совместно с детьми.

Модель из нескольких пластиковых бутылок будет долговечнее и прочнее, нежели предыдущий вариант. Чтобы изобрести эту модель, потребуются бутылки из пластика объемом 1,5 литра (4 штуки), пластиковые емкости объемом 0,5 литров в количестве 2 штук, канцелярский нож, ножницы, клей «Момент», отвертка, 3 штуки саморезов 25*2,5 мм, небольшой отрез пластика, водостойкая краска, кисть.

Алгоритм действий для изготовления флюгера-самолета:

• У трех пластиковых бутылок объемом 1,5 литра отрезают дно.
• Карандашом или маркером обозначают контуры лопастей. Лучше всего сделать разметку, чтобы одна линия проходила в углубленной части донышка, а другая – на выпуклой грани. Важно помнить, что линии должны быть несколько округлой формы.
• Острым ножом нужно удалить все ненужные части бутылки из пластика. В этом месте получается верхушка флюгера. Два других донышка бутылок аналогичным образом обрабатывают.
• Чтобы пропеллеры самолета вращались свободно и легко, необходимо сделать отверстия в центре детали. Проделать их можно как шилом, которое раскалено, так и дрелью.
• Вертушки изготовлены. Теперь на очереди корпус самолета. Из куска пластика необходимо вырезать крылья будущего изделия. Их размер должен составлять 35*4 сантиметра. Позже на крыльях можно установить дополнительные вертушки.
• На пластиковой бутылке объемом 1,5 литра делаются отверстия с обеих сторон, чтобы на этих местах установить крылья самолета.
• Через эти отверстия вставляются заготовленные крылья. Важно проследить, чтобы длина крыльев самолета с двух сторон была одинаковой.
• На двух других бутылках из пластика объемом 0,5 литра делаются надрезы с одной стороны, чтобы соединить все детали.
• Все стыки нужно обработать клеем «Момент» или другим суперклеем. Это нужно сделать очень тщательно.
• Когда вся конструкция с клеем высохла, в бутылке, расположенной по центру, делают отверстие под ось вращения.
• Края этого отверстия тщательно обрабатываются суперклеем и ось вращения устанавливается в это отверстие.
• Опять все детали должны хорошо просохнуть.
• В отверстие, которое заранее было подготовлено, монтируется саморез. После этого он не очень плотно закручивается в середину пробки. Это необходимо сделать со всеми бутылками.
• Пробки с саморезами возвращаются на бутылки.
• Для реалистичности изделия можно сделать хвостовую часть самолета из пластика.
• После сборки самолета можно его декорировать, как хочется – хоть с помощью аэрозольных красок, хоть акриловых.

Красивые примеры

Интересным и оригинальным решением может быть самолет с пропеллером, выполненный из различных материалов.

Есть очень изящные варианты флюгеров для дома.

Например, охотник собакой, выполненный из металла.

Или такой кричащий кот с мышкой. Очень милый вариант, который показывает, что под крышей живут люди с хорошим чувством юмора.

Можно приобрести капитана Джека Воробья из «Пиратов Карибского моря». Сразу всем будет понятен любимый фильм хозяина дома.

Есть много решений флюгеров, каждый человек волен выбирать его в рамках своего бюджета и фантазии.

Как установить флюгер на крышу, смотрите в следующем видео.

обзор всех видов с фото и описанием

Установка флюгера на крышу дома – одна из давних традиций, пришедших из европейских стран. Это одновременно и декоративный, и функциональный элемент, ставший неотъемлемой частью экстерьера частных домов. Внешне это небольшая конструкция в виде плоского силуэта на вертикальной оси вращения. Разнообразие дизайнов позволяет выбрать изделие, которое идеально впишется в определенный стиль.

Что такое флюгер: особенности конструкции

Особенность флюгера состоит в том, что в зависимости от конструкции он может быть либо метеорологическим прибором для измерения направления ветра, либо декоративным аксессуаром. Размеры флюгера на крышу не слишком большие. В среднем высота составляет 400-500 мм.

Несмотря на многолетнюю историю, флюгер практически полностью сохранил свою изначальную конструкцию. В ней выделяются следующие элементы:

• Флажок, или флюгарка. Это фанерный, пластиковый или металлический элемент в виде определенного силуэта со стрелкой и противовесом.
• Подшипник качения. Обеспечивает легкость вращения оси ветроуказателя. Для этого могут использоваться один или несколько шарикоподшипников, а также узлы скольжения.
• Поворотная ось вращения. За счет подшипника она может свободно вращаться на 360°.
• Опорный узел. Предназначен для удержания флюгарки на оси в фиксированном положении на крыше.
• Роза ветров (ориентирные углы или румбы). Представляет собой пару жестко зафиксированных стрелок, которые указывают стороны света: Север-Юг и Запад-Восток. При монтаже флюгарки стрелки ориентируют по компасу и жестко фиксируют.
• Защитный колпак. Устанавливается на ось вращения для защиты от попадания в корпус осадков.

Конструкция флюгера

Функции флюгера

В самом примитивном виде это копье или пика с флажком на острие. Первыми такую конструкцию стали использовать моряки. Они крепили копье на мачте корабля. Флажок, развеваясь на ветру, указывал направление ветра.

В дальнейшем флюгер стали использовать для украшения башен крепостей и замков. На нем были геральдические символы, которые указывали на принадлежность владельца жилья к сословию или гильдии. В средние века флюгер был также символом защиты дома. Сегодня же им украшают частные дома и загородные коттеджи.

Зачем нужен флюгер на крышу:

• Для определения мгновенного направления, а иногда и скорости ветра. Современные технологии иногда дают сбой, а флюгер работает всегда лучше каких-либо спутников и электронных метеостанций.
• Для дополнительного декоративного оформления дома. Здесь прибор выбирается исключительно из личных предпочтений владельца. Такие флюгеры выполняют в самых разных видах вплоть до автопортретов.

Несмотря на простоту конструкции, флюгер действительно может помочь с прогнозом погоды и даже предсказать дождь. Прибор указывает на направление, откуда приходят облака, из которых обязательно пойдет дождь. В любой местности это направление свое.

Обратите внимание: флюгер может выполнять функцию громоотвода. Для этого возле ветроуказателя закрепляют проволоку, которую опускают на 1,5 м и заземляют.

Принцип работы флюгера

Флажок флюгера обладает большой парусностью – способностью воспринимать кинетическую энергию движения потока ветра. За счет этого во время перемещения воздушных масс указатель начинает вращаться. Это происходит до тех пор, пока стрелка не установится в положении, параллельном направлению ветра. Такое происходит, поскольку так площадь сопротивления ветру будет минимальной.

Важно: в метеорологии направление ветра определяют не по тому, в какую сторону он дует, а по тому, откуда он приходит.

Для правильной работы флюгер должен обязательно иметь аэродинамический силуэт. Простыми словами, он должен быть асимметричным. Если провести вертикальную линию через ось вращения, то площадь силуэта флажка с одной стороны должна быть больше. В противном случае прибор будет просто беспорядочно вращаться. Противовес необходим, чтобы уравновесить конструкцию. Так она не будет стремиться все время занимать одно и то же положение.

Разновидности флюгеров

• Метеорологические.

Такие ветроуказатели изготавливают из металла. Для них характерна повышенная подвижность, которая обеспечивает получение наиболее точных показаний о характере ветра. Современные метеофлюгеры – уже не просто механические устройства, а сложные электронные приборы. Их устанавливают на открытом пространстве, на высоте от 9 м над землей.

Как выглядит метеофлюгер

Устройство метеофлюгера: 1 – основная втулка, 2 – тонкая листовая сталь, 3 – прочный металлический прут, 4 – пропеллер, 5 – небольшая втулка, 6 – центрирующие опорные шайбы, 7 – шайба, 8 – ограничительная шайба, 9 – промежуточная втулка, 10 – вращающийся держатель, 11 – металлический штырь, 12 – деревянный шест, 13 – скользящая шайба, 14 – винт.

• Флюгер Вильде, или ветряной.

Его особенность – возможность измерения скорости ветра. Для этого в изделии предусматривается вертикальная пластина, качающаяся из стороны в сторону. По степени ее отклонения от нулевого положения и определяют скорость воздушных масс.

Флюгер Вильде

• Декоративные.

Большинство владельцев частных домов устанавливают именно декоративные флюгеры. Они служат в основном для украшения.

Разновидности флюгеров

Такие флюгеры выполняют функцию дымника – выступают колпаком дымовой трубы, защищая ее от попадания атмосферных осадков и мусора. Также изделия не ограничивают поток воздуха. В результате при сильном ветре продукты сгорания не задерживаются в дымоходе.

Флюгер на дымоход

Рекомендуем изучить подробнее: «Дымник на трубу дымохода: все разновидности, советы по выбору материала и конструкции, инструкция по установке».

По материалам

Традиционно флюгеры изготавливают из металла, хотя сделать их можно практически из любого материала. В основном используется листовая сталь толщиной 4-5 мм. Еще из металла могут применяться медь и алюминий. Для защиты изделия от атмосферных осадков его покрывают специальными антикоррозионными составами.

Флюгер из меди

Простые фигурки вырезают с помощью ножниц по металлу, что позволяет изготовить флюгер даже в домашних условиях. Для этого потребуются только все элементы самого прибора и эскиз для флюгарки. Для изготовления силуэтов более сложных форм с необычным контуром используют электролобзик или лазерную резку. Последняя методика не ограничивает сложность формы флюгарки.

Дерево для изготовления флюгера – не слишком хороший выбор. Оно недостаточно прочное, а также более подвержено воздействию атмосферных факторов.

По декоративному элементу

Традиционно флюгарка представляет собой плоский силуэт различных животных, сказочных персонажей, кораблей и пр. Фото флюгеров на крышу показывает все их разнообразие. У современных дизайнеров этих изделий безграничная фантазия, поэтому каждый владелец может подобрать для себя уникальное украшение. Классический вариант – флюгер «Стрелка», но существуют и более символичные изделия.

Выбирая конкретную модель, стоит учитывать, что каждая из них несет свой смысл. И если владельцу важен символизм, то перед выбором ему будет важно определить, будет ли изделие гармонировать с настроением в доме и насколько оно подойдет на роль символа «родового гнезда». На картинках флюгеров на крышу можно видеть наиболее распространенные варианты силуэтов:

• Петух. Самый популярный вариант, особенно распространенный в загородных постройках. С давних времен считался оберегом от духов и воров.

Флюгер в виде петуха

• Аист. Служит символом надежности и домашнего очага, а также зарождения новой жизни.

Флюгер в виде аиста

• Трубочист. Считается, что приносит в дом счастье и хорошие перемены.

Трубочист

• Кот. Символизирует свободолюбие и мудрость.

В виде кошки

• Дракон. Как символ пришел из Китая. Считается, что дракон обеспечивает успех в деловой сфере, долголетие и процветание.

В форме дракона

• Грифон. Символ соединения двух стихий – земли и воздуха. Владелец такого флюгера полностью уверен в своих силах и способностях.

Флюгер-грифон

• Ведьма. Всегда выступала оберегом имущества и всей семьи от зависти. По некоторым источникам считается символом мудрости и знания. Подобный флюгер придаст дому мистический оттенок.

В виде ведьмы

• Ангел. Выступает символом духовного процветания. Нередко на флюгере используются целые религиозные сюжеты.

В виде ангела

• Всадник. Символизирует уважение и авторитет, считается также показателем победы.

Всадник

• Орел. Ассоциируется с гордостью и справедливостью. Альтернативой орлу может быть флюгер с воронами.

В виде орла

• Сова. Символ безграничной мудрости и стремления к знаниям.

В виде совы

• Собака. Символизирует верность, преданность и дружелюбие. Если владелец дома обладает такими качествами, то он может смело устанавливать на крышу подобный флюгер.

В виде собаки

• Лев. Символ благородства и смелости.

В форме льва

• Баба Яга. Славянский символ, который говорит о наличии у человека таких качеств, как хитрость, проницательность и большое количество знаний. Подобный флюгер привнесет в дом колорит русских народных сказок.

Флюгер Баба Яга

Очень оригинально выглядят флюгер «Бутылка» – здесь на каждом конце стрелки изящный бокал, а на вершине как раз бутылка. По аналогии с таким прибором выполняется и флюгер-кошка, только вместо бокалов стрелки украшают изображения мышек.

Флюгер в необычном исполнении

Место и технология установки флюгера

На крышу дома флюгер можно монтировать в нескольких местах. Главное – выбирать на здании наиболее высокое место. Желательно, чтобы вблизи не было высоких деревьев. Возможные варианты установки:

• На башню или конек крыши. Для крепления используют специальные опорные «лапы». В зависимости от количества скатов их может быть 1 или 2.

Монтаж флюгера на башню

• На дымовую трубу. Один из наиболее удачных вариантов, поскольку дымоход чаще всего выполнен из кирпича. Для крепления потребуются прочные металлические кронштейны с отверстиями. Если же труба металлическая, то зафиксировать флюгер можно с помощью обжимных С-образных хомутов.

Флюгер на дымоходе

• К фронтону. Метод установки подходит для поверхностей двухскатной крыши, которые зашиты кирпичом. Здесь установка производится по аналогии с дымовой трубой.

Флюгер на фронтоне

• К стропильной системе. Этот метод установки обеспечивает самую высокую жесткость и устойчивость флюгера. Но он удобен, только когда дом еще строится. Если крыша уже готова, в ней придется делать отверстие, а нарушение целостности кровли потребует дополнительной гидроизоляции.

Обратите внимание: выбирая место установки, необходимо учитывать критерии надежности, функциональности и эстетики флюгера при его монтаже в определенной зоне. Не менее важно, чтобы к прибору был обеспечен свободный доступ для последующего обслуживания.

Устанавливая флюгер на конек крыши, башню или дымовую трубу, необходимо следить, чтобы стрелки указателя сторон света были выставлены правильно. Для этого рекомендуется обязательно использовать рабочий компас. При установке важно учитывать еще несколько нюансов:

• Ось вращения должна быть очень надежно прикреплена к крыше, поскольку именно это место испытывает наиболее сильные нагрузки.
• Еще ось нужно располагать строго вертикально. Лучше для этих целей воспользоваться строительным уровнем. В противном случае рано или поздно конструкция просто завалится набок.
• Все отверстия, сделанные для установки флюгера, в крыше должны быть заполнены герметиком для исключения попадания в кровельное покрытие влаги.
• Для максимальной точности показаний конструкцию необходимо располагать на высоте 9-12 м. На ней ветер будет свободно обдувать весь прибор.

Специалисты рекомендуют монтировать флюгеры в процессе постройки дома. Это удобнее, поскольку еще установлены строительные леса и лестницы, а также в свободном доступе находится стропильная система. В процессе возведения жилища удается закрепить флюгер максимально надежно. В случае с готовой крышей это будет несколько сложнее, и потребует больше времени и сил.

Крепления для флюгеров

В зависимости от места установки флюгера из металла на крышу могут использоваться разные крепления:

• Для двухскатной крыши. Подойдет как для незавершенной, так и для готовой кровли. По умолчанию между пластинами крепления обеспечен угол 135°. Но за счет 12 крепежных отверстий, которые расположены на кронштейне, этот угол можно несколько изменить.

Крепления для двухскатной крыши

• Для четырехскатной крыши (пирамидальной, конической). Подходит для установки флюгера на башенки. Угол наклона пластин здесь тоже регулируется вручную.

Крепления для четырехскатной крыши

• Торцевое. Наиболее простой тип крепления, который представляет собой стержень с приваренной к нему пластиной. Подойдет для монтажа флюгера на торец крыши или фасад.

Крепления для торца крыши

В заключение

Рассматривая фото флюгеров на крышу дома, можно понять, что сегодня это больше декоративный элемент, который подчеркивает статус владельца жилища и вносит в экстерьер некую изюминку. Но существуют и приборы, которые сохранили свою первоначальную функцию, и они тоже активно используются даже в частном домостроении для получения данных о характере ветра. Разнообразие моделей флюгеров позволяет выбрать такое изделие, которое будет выполнять свою прямую функцию и одновременно украшать крышу дома.

Выбираем+Как сделать своими руками [2019]

Флюгер на крыше подчеркнет индивидуальность дома и разнообразит экстерьер

Флюгер на крышу является тем декоративным элементом, который не только подчеркнет индивидуальность вашего дома, но и обозначит стилистическую направленность его экстерьера. При внутреннем обустройстве помещений все стремятся к индивидуальности и уникальности, ведь так важно сделать интерьер неповторимым. Однако не меньше внимания следует уделять и экстерьеру дома. В идеале интерьер и экстерьер должны быть выдержаны в едином стиле и объединяться какими-то общими мотивами. Одним из них и может стать флюгер на крышу частного дома.

Содержание:

В вечернее время флюгер на крышу выглядит особенно романтично и подчеркивает силуэт здания

Флюгер на крыше гармонично вписывается в рустикальный экстерьер здания

Флюгер на крышу в форме лошади

Для чего нужны флюгеры на крышу

На первый взгляд этот прибор может показаться архаичным, ненужным. Действительно, чем он может быть полезен? Конечно, в настоящее время флюгер несет прежде всего декоративную функцию, придавая зданию индивидуальность и подчеркивая его стиль. Однако изначальным назначением этой конструкции являлась помощь морякам в ориентировании с помощью указания направления ветра. Поэтому флюгеры сначала устанавливали на корабли, а уже потом они перекочевали на крыши прибережных домов. Но и в настоящее время их можно использовать по прямому назначению.

Традиционно флюгеры устанавливают на прибрежных домах

Флюгер в форме русалки – популярный вариант украшения прибрежных домов

Фигурка дельфина на флюгере домика у моря

Однако с течением времени флюгеры все больше теряют свое функциональное назначение, превращаясь в предмет декора экстерьера. В настоящее время можно встретить конструкции в виде необычных символов и существ:

• ведьмы на метле;
• лошади;
• собаки;
• пушки.

Лошадь – популярное животное на флюгере

Флюгер на крыше в виде собаки служит своеобразным оберегом дома

Флюгер-петух – популярное украшение домов в сельской местности

Фантазия архитекторов и дизайнеров здесь не знает границ.

Флюгер на крыше расскажет об интересах хозяев дома. Например, скрипичный ключ выдаст любителей музыки

Мужчины оценят возможность украсить крышу флюгером-самолетиком

Деревянный домик в деревне можно украсить флюгером в виде велосипеда

В последнее время в моду входят флюгеры с изображением людей и ангелов

А самым традиционным, конечно, является флюгер в виде стрелы или петуха. К выбору этой конструкции следует подходить ответственно, так как со временем она может стать символом вашего «родового гнезда». Каждый из данных существ и образов имеет свое назначение и используется как символ.

Классический флюгер в форме стрелки

Традиционное украшение дома – флюгер в форме петуха

Выбираем символ для изготовления флюгера

Традиционно люди придумывали изображения на флюгеры, ориентируясь на их обозначение. С помощью этой конструкции они хотели обыграть свою фамилию, указать на черты характера, показать следование семейства определенным ценностям. Каждый символ, используемый для изготовления флюгера, имел свое значение. Так почему бы не продолжить эту традицию и не подойти к выбору своего индивидуального символа?

Флюгер можно установить не только на крышу дома, но и на другие здания. Например, флюгер в виде курицы с цыплятами можно установить на крыше курятника

Флюгер-конь на крыше конюшни

Приведем примеры самых распространенных символов и их расшифровку. Пожалуй, самым популярным символом для флюгера является изображение кота. Обладатели этой конструкции желают подчеркнуть свою независимость и свободу мышления.

Флюгер в виде кота на крыше дома

Флюгер, изображающий птицу в полете, показывает свободолюбивый характер хозяина дома

Флюгер в форме корабля демонстрирует жажду приключений и романтизм владельцев дома

Изображение царя всех зверей обозначает желание продемонстрировать свое могущество, величие и неиссякаемые жизненные силы. Те же, кто остановил свой выбор на собаке, скорее всего, желают показать свою преданность семье и домашнему очагу. Этот символ демонстрирует дружелюбие, а потому в этом доме всегда будут рады гостям.

Кит символизирует возрождение и колоссальную мощь природы

А вот изображение волка обозначает ум и честность, умение ориентироваться в поиске правильных путей. Медведь символизирует отсутствие страха, а лошадь – высокую скорость во всем.

Эскизы флюгеров на крышу можно посмотреть на фото.

Эскизы флюгеров в форме животных

Некоторые флюгеры могут рассказывать целые истории

Эскиз флюгера в форме совы

Шаблон флюгарки в форме лошади



Разновидности флюгеров

Кроме чисто декоративного назначения флюгеры могут выполнять и другие функции. Так, встречаются следующие разновидности конструкции:

Наиболее часто в домах встречаются именно ветряные флюгеры, которые позволяют определить, откуда дует ветер, а также выяснить его силу. Это становится возможным благодаря наличию на приборе специальной пластины (флюгер Вильда). Для определения направления ветра используются традиционные обозначения: N – север, S – юг, W – запад, E – восток.

Традиционный ветряной флюгер с изображением кошки и мышей, расположенных на каждой стрелке

Метеорологический флюгер больше нужен профессионалам – он помогает определять синоптические показатели и отличается высокой точностью.

Метеорологический флюгер не несет эстетической ценности и используется только в профессиональных целях

Дымоходный флюгер имеет совсем другое назначение. Его используют для защиты дымохода и трубы на крыше от задувания.

Таким образом, правильно подобрав флюгер, можно не только украсить экстерьер, но и добиться более приземленных целей.

Зачастую большинство домов имеют ветряные флюгеры на крыше

Флюгер на крыше дома украшает экстерьер, показывая род занятий хозяев. Фигурка лося обозначает охотничьи навыки владельца дома

Флюгер на крышу: как сделать самостоятельно

Чтобы флюгер получился уникальным и неповторимым и символизировал дух вашего дома, его лучше сделать своими руками. Благо это не так сложно, как может показаться на первый взгляд. На этом можно существенно сэкономить, поскольку цена флюгера на крышу может быть слишком высока.

Флюгеры со сложными коваными фигурами в виде птицы в полете могут стоить достаточно дорого

Простой флюгер на крышу можно изготовить самостоятельно

Для начала выделим основные стадии изготовления конструкции:

• выбор материала;
• оформление флюгарки;
• монтаж механизма, обеспечивающего вращение конструкции;
• соединение деталей;
• установка конструкции на крышу.

Совет! Изготавливая флюгер, можно чрезмерно увлечься этим процессом. Однако всегда стоит помнить об элементарных правилах техники безопасности! Так, сварку следует производить только в хорошо проветриваемом помещении, а лучше всего на открытом воздухе. Обзаведитесь спецодеждой.

Схема создания элементов, из которых состоит флюгер

Самым ответственным этапом работы является изготовление флюгарки. Он же и самый творческий. Выбрав символ, следует нанести его на чертежную бумагу. Затем увеличенный до реальных масштабов эскиз необходимо нанести на картон.

Загородный дом с флюгером в виде ананаса

Флюгарка в форме машины

Важно, чтобы очертания указателя были вытянутыми по горизонтали. При этом большая часть указателя должна быть расположена на противовесной стороне. Только в этом случае можно добиться правильной работы конструкции.

Совет! Идеальный размер для фигуры – 40 х 70 см.

Затем необходимо закрепить эскиз на металлической заготовке. Для этого подойдут струбцины. Чтобы вырезать очертания конструкции, следует использовать электролобзик. А для устранения металлических заусенцев – шлифовальный круг. На отдельных участках можно воспользоваться напильником. Уже потом следует переходить к оформлению стрелки.

Обеспечить корректную работу ветроуказателя поможет уровень, который позволит определить вертикаль. Особое внимание следует уделить организации крепления розы ветров. Для этого используйте компас. Смажьте отдельные вращающиеся элементы конструкции солидолом.

Строгое выполнение указаний по изготовлению флюгера обеспечит ему корректную работу

Вручную сделанные флюгеры ничем не отличаются от покупных вариантов и позволяют воплотить в реальность все дизайнерские идеи

Монтаж конструкции

Теперь можно приступать к установке конструкции на крышу. Желательно устанавливать ее на высоте примерно 10 м. Для правильной работы флюгера нежелательно близкое присутствие высоких деревьев и зданий.

Устанавливать флюгеры лучше в домах, расположенных на открытой местности

Для того чтобы прикрепить конструкцию на крышу, можно воспользоваться одним из следующих способов:

• крепление на конек крыши;
• монтаж на колпак трубы.

В первом случае (он же является наиболее удобным) следует соблюдать приемлемую толщину металла, на котором будет зафиксирован ветроуказатель (не менее 1,5 мм).

Для второго случая нужно обзавестись двумя металлическими пластинами, которые должны быть согнуты под углом.

Зачастую для установки флюгера выбирается самая высокая точка на крыше дома

Таким образом, флюгер на крышу можно изготовить своими руками.

Флюгер на крышу: фото в экстерьере дома и выбор материала

Чтобы стилистически объединить концепцию дизайна экстерьера и интерьера, следует ответственно подходить к оформлению внешнего убранства дома. Подчеркнуть стилистическую направленность можно с помощью флюгера. Не последнюю роль в этом играет материал его изготовления. В настоящее время широкую популярность приобрели кованые конструкции. Они подойдут для того, чтобы подчеркнуть интерьер, выдержанный в следующих стилистических направлениях:

Флюгер на крыше дома в викторианском стиле

Экстерьер дома в стиле прованс украсит флюгер в виде фигурки человека

Флюгер в форме свиньи на крыше дома в скандинавском стиле

Фигурка коня подойдет в качестве флюгера домику в охотничьем стиле

Кованые флюгеры на крышу являются не только красивыми, но и прочными.

Выбор стиля будет напрямую влиять на детали и элементы, используемые при изготовлении флюгера. Например, для воплощения охотничьего стиля предпочтительнее всего использовать изображение стрелка или собаки. Чтобы обозначить скандинавский стиль, следует использовать минимум деталей.

Крышу дома в романтическом стиле украсят флюгеры – фигурки людей

Как правило, флюгеры изготавливают из следующих материалов:

Совет! Важно, чтобы выбранный материал был влагоустойчивым, а также сохранял стойкость к солнечным лучам и обладал небольшим весом.

Металлический флюгер в виде ангела

Флюгер должен быть устойчивым к погодным условиям, поэтому не стоит экономить на расходных материалах. Ржавчина на флюгере портит его эстетический вид

Флюгер на крыше – важный элемент в украшении дома

Чтобы лучше сориентироваться в выборе, проще всего изучить фото флюгеров на крышу дома.

Таким образом, флюгер имеет не только декоративное, но и практическое назначение. Но главная цель, которой хотят добиться при его установке, – это все-таки подчеркивание определенного индивидуального стиля дома.

Фото флюгеров на производстве

Фото и эскизы флюгеров в процессе производства

Очередной флюгер в виде флага.




Производство флюгера «Ангел» в СПб.




Малый флюгер «Адмиралтейство».




Фото флюгера «Ангел».




Флюгер «Артиллерист» хороший подарок военному.




Флюгер «Ведьма и Дракон» самый популярный мистический силуэт.




Флюгер «Ведьма и кот» перед отправкой заказчику в Санкт-Петербурге.




Флюгер «Ведьма и кот» перед отправкой в Москву.




Флюгер «Волк» фото.




Вариант крепления флюгера на пирамидальную крышу.




Влюбленные Волки на флюгере.




Флюгер «Ворон» купить в СПб.




Флюгер «Георгий Победоносец».




Фото флюгера на крышу «Георгий Победоносец»




Фото флюгера «Грифон» перед покраской.




Флюгер «Флаг с инициалами»




Фото флюгера «2 кошки»




Флюгер «Квадроцикл»




Парусный корабль на флюгер.




Флюгер «Кот и мышь»




Кот на флюгере.




Две кошки на флюгере.




Силуэты кошек на флюгере.




Флюгер с силуэтом льва.




Флюгер с силуэтом лося




Фотография флюгера «Горнолыжник» на производстве.




Флюгер «Горнолыжник»




Флюгер с силуэтами мамонтов.




Флюгер «Маша и Медведь»




Фото флюгера «Медведь»




Флюгер «Медведь с короной»




Флюгер «Медведь» на заказ.




Флюгер с самолетом МИГ




Флюгер «Орел на крыше» купить.




Флюгер с силуэтом орла.




Орел на флюгере. Фото перед упаковкой и отгрузкой.




Флюгер «Охотник с собакой» перед упаковкой.




Флюгер «Парусник». Один из множества наших силуэтов с парусами.




Флюгер «Петух» перед отгрузкой.




Флюгер «Подводная лодка». В подарок подводнику.




Создание флюгера «Рыбалка» по фото.




Флюгер «Рыбак» перед отправкой.




Флюгер Рыцарь перед отгрузкой.




Фото флюгера с инициалами.




Очередной флюгер с силуэтом летящего орла.




Флюгер «Сова» перед упаковкой для отгрузки заказчику.




Флюгер «Сороки» перед отгрузкой.




Флюгер «Сороки» после сварки.




Флюгер флаг с инциалами




Пример флюгера «Флаг с инициалам»




Флюгер своими руками: чертежи, схемы, фотографии

Содержание:

С древних времён, флюгер на крыше дома считался не только украшением жилища, но и оберегом от нечистой силы. Сегодня времена изменились, и суеверия остались в прошлом, но фигурки на крышах не пропали, и даже наоборот, получили прямое функциональное назначение. В этой статье мы поговорим про то, как сделать флюгер на дымоход своими руками чертежи которого можно вполне разработать самостоятельно.

Что такое флюгер

Флюгер, или как его ещё называют – флюгарка на дымоход – это хитроумная конструкция, которая способна не только украсить жилище, но и несёт ряд функциональных аспектов:

• Флюгер дымоходный защищает трубу от попадания внутрь осадков в виде дождя и снега.
• Отпугивает птиц, которые часто пытаются вить гнёзда в тёплой трубе.
• Указывает направление ветра.
• Служит своеобразным компасом, по которому всегда можно определить стороны света.
• Более хитроумная конструкция может показывать не только направление ветра, но и его силу.
• Сделанный дымоходный флюгер своими руками, послужит интересным украшением кровли и всего дома в целом.

Сегодня, в строительных магазинах можно встретить множество самых разных форм флюгеров. Их может отличать не только размер, форма или цвет, но и цена. Конечно, можно всегда выбрать понравившуюся модель и просто установить её на дымоход своего дома, но изделие собранное своими руками, всегда смотрится интереснее, и радует глаза своих хозяев.

Какие бывают флюгера

Конструкция всех флюгеров идентична, различаются только визуальные составляющие, которые ограничены только фантазией того, кто разрабатывает чертёж. Но если говорить о функциональной составляющей, то все конструкции можно условно поделить на три вида:

1. Обычный флюгер, указывающий только направление ветра. Именно такая конструкция изображена на фото выше.
2. Защитный флюгер, служит как крышка печного дымохода с вращающимся основанием.
3. Флюгер Вильда. Конструкция флюгер на дымоход вильда способна не только указывать направление ветра, но и его силу .

В принципе, выбор флюгера зависит только от личных предпочтений, но рефлекторные модели считаются более предпочтительными, так как способны защитить дымоход от осадков и обратной тяги.

Тело флюгера всегда поворачивается по ветру и не даёт порывам попадать внутрь трубы.

Изготовление флюгера

На самом деле, конструкция флюгера проста, и для его изготовления не понадобится каких-то специальных приспособлений или навыков. Ниже приведена подробная инструкция по изготовлению и установке.

Важно! Чертеж дымоходный флюгер и все комплектующие приведены как описание одной из моделей, но по желанию их можно менять или заменять на более практичные.

Материалы

• Лист металла или меди.
• Отрезок металлической трубы длиной примерно 50 см и диаметром от 15 до 32 мм.
• Трубка или гладкая арматура, на одном конце которой резьба.
• Проволока-катанка диаметром не менее 6 мм.
• Подшипник с внешним диаметром соответствующим отрезку трубы.
• Болты и гайки для соединения некоторых деталей.

Важно! Шток с резьбой должен быть выполнен из калёной арматуры, так как она не гнётся. Если сделать его из катанки, шток просто согнётся под напором ветра.

Помимо этого, понадобится определённый набор инструментов, выбор которых во многом зависит от личных навыков домашнего мастера.

Инструменты

• Сварочный аппарат.
• Дрель.
• Рулетка, карандаш, отвес.
• Напильник.
• Набор гаечных ключей.
• Компас для определения сторон света.
• Ножницы по металлу, болгарка или электрический лобзик.

Важно! Если флюгер для дымохода решено изготавливать из медного листа или нержавейки, то сварочный аппарат для соединения деталей не подойдёт, так как температура плавления этих металлов значительно ниже, чем у стальной трубки, поэтому они просто не приварятся друг к другу.

Итак, изготовление флюгера начинается с создания опоры. В нашем случае это та самая трубка диаметром от 15 до 31 мм.

Внутрь трубки впрессовывается подшипник, причём делать это лучше на горячую, тогда при остывании он плотно схватится с трубкой и не перекосится со временем.

Нижний край трубки приваривается к основанию, которое может быть выполнено в разных формах в зависимости от того, как и куда будет крепиться изделие. Примерно посередине или ближе к верхнему краю, приваривается проволока указатель. На концы, которой можно приварить буквы соответствующие названию сторон света.

Теперь, изготавливаем подвижную часть флюгера, снизу на арматуру одевается специально изготовленный колпачок, он служит для защиты подшипника от попадания внутрь воды и снега. Сверху у нас остаётся резьба, которая будет служить креплением указателя ветра и декоративного элемента.

Декоративная фигурка изготавливается из листа. На меди её можно вырезать с помощью ножниц по металлу, а вот если используется сталь, то тут не обойтись без болгарки или лобзика.

Важно! Декоративный элемент должен иметь равную нагрузку на обе стороны. То есть, если фигурка располагается по правую сторону от центра флюгера, то по левую необходимо установить некий противовес, в противном случае изделие будет перекашиваться, и не будет вращаться.

Когда фигурка готова, ей необходимо тщательно обработать края напильником и покрасить в нужные цвета. Теперь к фигурке приваривается гайка, которая и закручивается на резьбе нашего штока из арматуры. Для надёжности все детали можно обварить сваркой и ещё раз покрасить. Флюгер готов и осталось его установить на крышу, а о том, как это сделать, можно узнать, посмотрев видео в этой статье.

Вот и всё, флюгер готов и установлен, а значит, теперь вы всегда будете знать точное направление ветра, а кроме этого получите уникальное украшение на дымоход, которого не будет больше, ни у кого.

Заказать дымоход у профессионалов

фото. Материалы для изготовления флюгера.



Флюгер – это металлический флажок с противовесом, который поворачивается под действием ветра и позволяют определить его направление. В хозяйственной части знать направление ветра бывают очень даже полезно! А когда вы еще и делаете флюгер на крышу дома своими руками — вы вкладываете свою душу и понимание в его защиту, и каждый день имеете возможность любоваться своим мастерством. Тем более, что разнообразие образцов огромно, лишь бы была фантазия и руки!

На самом же деле сама слово «флюгер» произошло от голландского vleugel и дословно переводится как «крыло». Издавна на флюгере было модно устанавливать фамильные гербы, а если таковых не было – тогда силуэты животных, птиц, людей, и чаще всего петуха.

Даже по современным понятиям флюгер не только венчают дом, как верят многие люди, но еще и заряжает энергией воздушной стихии. Вам будет интересно узнать, что самый древний флюгер, который вообще отыскался, был изготовлен в 48 году до нашей эры и изображал грозного грозного бога Тритона.

Видимо, даже тогда флюгеры имели определенное символическое значение. Форме флюгера придавали определенные значения, потому, что люди во все времена верили, что это оберег, которые защищают дом от всех неприятностей.

Значение фигурок флюгера: определяемся с дизайном

Современные специализированные магазины и дизайнеры в частности предлагают огромный выбор эскизов флюгера – достаточно только выбрать что-то из пухлого каталога. Но куда более модно сегодня придумывать свой дизайн, со своим важным значением.

Раньше когда-то флюгеры массово встречались в прибрежных зонах, на домах моряков, для которых определение правильного направления ветра было очень важно. Именно такие старинные формы, как рыба и русалка, непременно приносящие удачу в морских делах, и пошли родом оттуда.

Если же флюгер изготовлен в виде животного, тогда смысл ему придается в зависимости от вида такового: лев приносит смелость и отвагу, кошка – уют в доме, орел – защиту, а собака – верную дружбу. А вот лошадь изображают, когда хотят иметь успех в делах. Можете также поступить и в лучших традициях средневековья, установив на крыше флюгер с символом вашего рода занятий.

Как вы уже поняли, флюгер – интернациональная деталь внешнего дизайна дома, и каждому его виду присущ свой символический смысл. Так, петух на флюгере защищает всех домочадцев от дурного глаза, нечистых и беды. Именно его ставят на крышу, когда хотят уберечься от стихийных бедствий, пожаров или ограбления. В языческие времена флюгер-петух олицетворял жизненную силу, а его пение отгоняло нечисть и знаменовало приход нового дня.

Даже в древней Персии петуха считали магическим существом, а в христианстве петух – это эмблема Святого Петра, который трижды отрекался от своего учителя, пока кричал петух. И все в середине IХ века папа римский издал Указ, согласно которому шпиль каждой существующей церкви должен был венчаться фигуркой петуха, чтобы христиане не повторяли ошибок апостола. Это означало, что церковь заботится и тщательно бдит за душами верующих.




Фигурка корабля – это символ целеустремленности, безоблачного путешествия по жизненным дорогам, клевер – символ удачи, ангел – охранник дома. Что интересно, многие до сих пор верят, что ведьмочка на флюгере сохраняет от глаза сглаза и порчи.

Если же вы хотите чего-то особенного и мистического изобразить на вашем флюгере, тогда ставьте там грифона – это животное с головой орла, хвостом змеи и телом льва. Такой устанавливали себе раньше только богатые люди, ведь грифон – это символ абсолютного могущества. А вот дракон – символ мудрости силы и благополучия.




Верхушку флюгера принято украшать розой ветров – это тонкие металлические трубочки, которые указывают на стороны света. Сверху же флюгер обычно накрывают защитным колпаком, но не всегда.

Каких-то строгих правил в выборе образа флюгера не существует: вы имеете право использовать символы знаков зодиака, придумывать самые разные сценки, особенно смешные, сюжеты с подтекстом. Или же выковать фамильный герб вашего рода. У вас до сих пор такого нет? Самое время создать!

Монтаж готового флюгера на крышу

Стандартный флюгер представляет собой основание, которое неподвижно закрепляется на крыше дома, стрелки указателя, которые показывают направление ветра и саму фигурку, плюс подвижную часть флюгера.

Чтобы вся конструкция выполняла свои функции, необходимо закрепить все части флюгера на крыше и верно распределить стороны света. Другими словами, расположить розу ветров в нужном направлении:

Так как флюгер постоянно подвержен сильным ветром, его крепление должно быть особенно прочным. Довольно редко его части изготавливаются из дерева, но, как показывает практика, такие изделия не отличаются долговечностью.

Если вы решили приобрести готовый флюгер, в состав его набора должен входить сам флюгер, детали, которые будут ориентировать его относительно сторон света, шток, метизы и некоторые дополнительные элементы. Давайте рассмотрим пример установки готового флюгера на крышу:

• Шаг 1. Разобраться со сборкой частей флюгера вы сможете даже без инструкции – обычно все довольно просто. Просто скрепите между собой деталей и насадите их на шток.
• Шаг 2. Далее всю эту конструкцию ориентируйте по компасу и закрепите при помощи шуруповерта в нужном месте.
• Шаг 3. Перед тем, как воткнуть флюгер в отверстии штока, в отверстие заложите шарик. Он будет выступать в роли подшипника и снизит до минимума трение. Так сам флюгер будет более восприимчивым к ветру.
• Шаг 4. Теперь вставляем флюгер в шок.

Если вы все сделали правильно, флюгер будет чувствительным к ветру и поворачиваться.

Самодельный флюгер

Самый простой и быстрый флюгер можно сделать из фанеры, вам понадобится лишь один лист 10 миллиметров толщиной, лобзик и ножовка.

Потом все это нужно будет закрепить на металлическом стержне длиной примерно в полметра. Но вот эстетические качества такого изделия оставляют желать лучшего, а поэтому мы предложим вам и другие варианты.

Флюгер с пропеллером: цветной и светоотражающий

Наиболее эффектно выглядит флюгер, которому придали динамичности. Речь идет о подвижных элементах, на, которые воздействует ветер. Поэтому мы сейчас разберемся, как сделать флюгер с пропеллером своими руками шаг за шагом:

Светоотражающий флюгер с пропеллером

А вот который будет пускать солнечные зайчики. Модная вещица! Наверняка, вы не раз видели самодельные флюгеры-ветряки из обычных дисков, которые смотрятся на крыше просто потрясающе.

Итак, нам понадобится самое обычное колесо от самоката или роликовых коньков. Если таковых у вас нет, их легко приобрести в спортивном магазине или же просто снять со старых ненужных вещей. Дальше все делайте по таким шагам:

• Шаг 1. Размечаем колесо для изготовления прорезей под будущие лопасти. Лучше для этой цели изготовить трафарет. Обычной шариковой ручкой делаем риски на колесе примерно для 4 лопасти, для начала.
• Шаг 2. Зажимаем колесо в тиски так, чтобы потом опилки резины потом не попадали на подшипник. Ставим ножовочное полотно на угол наклона 30-45 градусов и начинаем пилить от верхней точки колеса. Для этого возьмите пилу по металлу и не спешите, иначе повредите ножовочные полотна. Пропилить нужно на глубину да 2/3 толщина резины, но не до стальных накладок.
• Шаг 3. Как только будет сделан первый пропил, колесо пересаживаем и делай второй пропил.
• Шаг 4. Теперь думаем о зеркальной поверхности для отражения солнечных зайчиков. Самое простое – это взять старые CD и DVD диски для этой цели. Для того чтобы не случайно не поцарапать руки, лучше оденьте перчатки.
• Шаг 5. Слегка покачивая диск, вставляем его в пропил аккуратно, чтобы он не изогнулся и не сломался. К слову, если сломался – просто выбрасываем его и берем следующий. Потренируйтесь лучше так несколько раз, чтобы потом уже все быстро и удачно посадить на клей.
• Шаг 6. Приготовьте эпоксидную смолу. Не используйте клей «Момент» и ему подобные аналоги, так как они создают зону хрупкости на границе диска и колеса, да и сам клей плохо переносит разрушающие ультрафиолетовые лучи. Поэтому наиболее подходящим вариантом будет именно смола.
• Шаг 7. Собирайте на смолу пропеллер лучше на свежем воздухе. Рабочую поверхность выстелите газетами, а компоненты разведите прямо перед использованием. Следите за густотой смолы: важно, чтобы связующего вещества не было слишком много и оно не стекало потом с флюгера.
• Шаг 8. Теперь аккуратно вставляем намазанные края дисков в пропилы. Тоже самое проделываем с другими лопастями. И аккуратно промазываем смолой все пустоты в колесе. Главное, чтобы чередовались зеркальные и не зеркальные части, когда солнце будет отражаться от такого флюгера.
• Шаг 9. Теперь берем турбину, кладем ее на стул и аккуратно поправляем лопасти. Колесо должно оказаться параллельно рабочей поверхности, а лопасти должны ее касаться. Даже если у вас получится какая-нибудь кривизна, не расстраивайтесь – все равно будет вертеться.
• Шаг 10. Дайте клею высохнуть двое-трое суток при летней погоде, а в это время займитесь коромыслом ветряка той самой части, которая, на которую мы будем крепить ветровое колесо и хвостовые лопасти. Сама хвостовая лопасть нужно для того, чтобы направлять колесо на ветер. Распилить нужную деталь вам поможет самые обычные ножовка и диски.
• Шаг 11. Теперь нужно установить черенок или шест. Главное, чтобы верхний конец такого был с ровным срезом, и в центре него мы просверлим отверстия для закрепления всего этого.
• Шаг 12. На финишном этапе проверьте, чтобы колесо было сбалансированным, ведь если диски окажутся разного веса или монтаж будет неточным, дисбаланс приведет к сильным вибрациям и механическому шуму от такого флюгера. Чтобы это исправить, просто поверните колесо на нужный угол.
• Шаг 13. При подъеме такого флюгера на крышу, главное – не разрушьте его случайно ударами о посторонние предметы.

Отраженные лучи солнца от такого флюгером будут пускать солнечные зайчики во все темное место вашего сада, и он будет казаться волшебным!

Яркий флюгер из пластиковой бутылки

Вы будете удивлены узнав, какие замечательные в флюгеры получается из обычных пластиковых бутылок, которые каждый день забрасываются на свалку в огромном количестве. Причем сам флюгер можно сделать разноцветным!

Но мы говорили сейчас о простом ветряке, хотя из бутылки можно сделать даже полноценный флюгер. Почему бы и нет? Тем более, что мы подготовили для вас подробные фото-инструкции, как сделать флюгер из бутылки своими руками – вам всего лишь необходимо прочный деревянный брусок, на одном конце которого мы закрепим вентилятор, а на втором сделаем вертикальное оперение.

Необходимо все закрепить на оси прямо по центру. Чтобы сделать вертикальное оперение, проворачиваем все те же манипуляции, что и с простым ветряком, из тех же стенок бутылки без горлышка. Единственное, желательно оперение выпрямить и только потом вставлять в прорезь на торце.

Шаг за шагом:

• Шаг 1. Отрезаем бутылки горлышко и разрезаем бока на полосы шириной по 25-40 миллиметров. Следите за тем, чтобы они получались одинаковой ширины, и у вас не было остатка. Поэтому для начала просто замерьте окружность бутылки простой веревочкой или сантиметром, и разделите на равные части.
• Шаг 2. Загибаем эти полосы вниз и в стороны под углом 40-45 градусов, а концы полосок обрезаем с обеих сторон.
• Шаг 3. Теперь каждую полосу немного поворачиваем, чтобы у нас получился профиль пропеллера.
• Шаг 4. Далее в бутылке делаем отверстие для установки флюгера. Его мы будем крепить на вал, который вы можете сделать из любого стержня.
• Шаг 5. Теперь продумайте ограничители, которые не позволят слетать пропеллеру со своей оси.

На практике все проще, смотрите сами:

Вот еще один достаточно простой вариант:

И еще вот такой замечательный флюгер с покраской:

Учитывайте, что флюгер изготовленный из пластиковой бутылки, прослужит вам максимум лет пять. Потому что пластик плохо переносит ультрафиолетовые лучи. Есть, конечно вариант покрасить его в светостойкую краску и попробовать продлить ему жизнь. Но куда целесообразнее использовать такой флюгер в качестве временного, изготовив в будущем настоящий из металла.

Ведь посудите сами, в каких условиях находится флюгер на вершине крыши? Это постоянный сильный ветер, удары дождевыми каплями, перемена температуры, коррозия от дыма из жилого помещения и нагрев от солнечных лучей. Не говоря уже о разрушительной силе ультрафиолетового воздействия, из-за чего нахождение флюгера на крыше можно смело назвать самыми жесткими условиями из всех возможных.

Такой кровельный элемент обязан быть самым крепким! А поэтому единственные долговечные материалы, которые способны все это выдержать – кровельный металл, оцинкованный металл и нержавейка.

«Настоящий» флюгер из металла

В наше время все еще существуют традиции художественной обработки листового металла. Сегодня нередко можно встретить на крышах домов флюгеры, сделанные с особой любовью и выдумкой.

Даже импровизированные флюгеры из старого чугунного ведра или фляги, которые трубу не украшают, конечно, зато замечательно предохраняют от задувания ветра и улучшают тягу. Поэтому, если вы смогли сами построить хорошую печь или поставить камин, то и азы жестяного дела для вас будут под силу.

Вам всего-навсего понадобится немного инструментов и качественный листовой материал. Даже при отсутствии необходимых навыков, вы все равно сможете сделать хоть самый простой, но милый флюгер:

Какой выбрать материал для изготовления?

Чаще всего флюгер вырезается из кровельного железа. Главное требование к нему, чтобы изображенная фигура четко вырисовывалась на фоне неба и была хорошо различимой. Поэтому у него не принято делать слишком много деталей, особенно мелких. Обычно это силуэт человека или животного или сказочного существа, понятный и узнаваемый.

Почему из этого материала? Дело в том, что листовой металл было самым распространенным материалом больших и малых городах в конце 19 века. В то время часто дома украшали резным декором, и особенно выразительное убранство получалось из кружевной жести. На конек закрепляли ажурный гребень, а по краям устанавливали миниатюрные машинки башенки с жестяными флюгерами.

Но самые красивые и эффектные флюгера получается из меди. Все дело в качестве и свойствах этого материала, а потому ему легко придать объемность и более выразительный вид. Теплый золотой цвет всегда выглядит эффектно:

Как нанести рисунок на жестяной лист?

Эскизы для изготовления флюгера можете взять у нас, в этой статье. Да, они небольшого размера. Их проще всего просто перерисовать или пропустить через специальные программы, который преобразует таковой в векторный рисунок. Третий вариант – распечатать любое понравившееся изображение на листе в крупную клетку, а затем увеличить все это вручную уже на готовом картоне. Это не сложно, поверьте. Еще, вы не найдете точных размеров флюгера, так как их вычислять нужно индивидуально.

А теперь о том, как перенести рисунок на жестяной лист. Многие делают так: на защищенный лист металла брызгают из пульверизатора водой и приклеивают рисунок. Далее проводят по контурам керном, и убирают всю мокрую бумагу. Еще раз прочерчивают рисунок и вырезают большие куски металла электролобзиком, а более мелкие – пилкой по металлу, или большим зубилом. Самые сложные детали легче всего обработать напильником.

Если же вы хотите просто перерисовать рисунок с образца прямо на жесть, в помощь вам будет жировой карандаш, который вы сможете изготовить самостоятельно: из четырех частей воска, двух частей черной порошковой сажи или печной сажи и одной части топленого сала.

Просто добавьте в расплавленный воск все компоненты, тщательно перемешайте и вылейте жидкую массу в полые стволы любого бурьяна. На крайний случай используйте свернутую в несколько слоев трубочку из бумаги. Когда восковая масса застынет, у вас получится твердый стержень, которым особенно удобно будет проводить четкие линии на кровельном металле. Вот хороший пример:

Когда вы закончите черчение и снимите бумагу с металла, при помощи стальной чертилки и линейки соедините угловые точки, проведите окружности и дуги циркулем, у которого на обоих концах стальные иглы. Например, если вы переносите на металл прямые или немного изогнутые длинные линии, интервал между ними можете делать достаточно большой. А вот там, где с бумаги вы переносите контуры мелких деталей, расстояние следует уменьшать:

Еще рисовать ажурные узоры в листовом металле легко специальными инструментами, которые делают из особой инструментальной стали № 8 и 10. И после каждой сечки рабочую часть флюгера нужно закаливать. Если же на вашем флюгере будут повторяться узоры, лучше изготовьте шаблон. Сделать его несложно из тонкой фанеры или плотного картона. Главное, чтобы он был в натуральную величину.




Как вырезать изображение из жести?

Но если специальных сечек у вас нет, тогда используйте стамески и обычное долото. Вот так нужно просекать листовой металл:

• Шаг 1. Установите кончик лезвия и слегка наклоните сечку, чтобы было удобно наблюдать за движением лезвия.
• Шаг 2. Не отнимая от поверхности металла, поставьте сечку уже вертикально и ударьте по торцу рукоятки киянкой. Ударить нужно так сильно, чтобы кровельная сталь сразу растекалась, с первого раза.
• Шаг 3. Как только металл будет просечен насквозь, передвиньте сечку и все повторите заново.

Отметим, что сами сечки бывают разные формы лезвий:

1. Сечки с полукруглыми лезвиями хороши тем, что обладают большей маневренностью. Особенно удобны они для контуров со сложной конфигурацией, и все края будущего флюгера получается плавными, без заусениц или ступенчатости.
2. А полукруглыми сечками с широкими лезвиями хорошо делать прямые или немного искривленные линии.
3. Свечками с прямыми лезвиями – удобно только прямые линии и уголки ажурных проемов.

Если у вас нет специальных материалов, резать листовую жесть удобно также ножницами по металлу или электролобзиком. Все острые края вы сможете сгладить потом обычным напильником. Но особенно красивы флюгеры, сделанные своими руками, получаются, если некоторые детали выделить дополнительно при помощи чеканки.

Применить в ход вы можете также специальный станок:

Самое сложное в этом деле, с чем вам придется столкнуться, это выполнение узоров на листовой стали:

• Шаг 1. На листе плотной бумаги в натуральную величину будущего флюгера начертите рисунок.
• Шаг 2. Теперь приступите к переведению этого рисунка на кровельное железо. Для этого прикрепите бумагу по краям железного листа маленькими кусочками пластилина или при помощи клея.
• Шаг 3. При помощи стамески или острого циркуля переведите рисунок на лист.
• Шаг 4. Поставьте теперь инструмент на линии рисунка и нанесите быстрый резкий удар, но не сильный.
• Шаг 5. Шаг за шагом наносите такие же удары, пока не будет сделан весь рисунок. В итоге у вас останутся на линии рисунка небольшие вмятины точки, которые еще называются черными. Есть разница, какое будет расстояние между ними – это зависит от характера самих линий.

А чтобы отогнуть кромку, вам необходимо сделать два точных и сильных удара киянкой на противоположных краях листа, а затем в середине.

Как установить готовый флюгер на крышу?

Стойку флюгера сделайте из небольшого отрезка трубы, до 1,5 сантиметров в диаметре и длиной около 12 сантиметров. В верхней ее части нарежьте резьбу, а в нижней – закрепите подшипник.

На самой крыше флюгер вы можете закрепить стальными полосами и фиксировать те на боковой стороне стойки. Главное, чтобы полосы не мешали потом свободному вращению самого флюгера.

Замечательный вариант – установить флюгер сразу с основанием:

Или же сделать для него специальную подставку:

Еще один вариант:

Подбор крепежа для изготовление флюгера зависит от того, каким способом вы будете крепить указатель сторон света. Проще всего этот указатель к основному корпусу из трубы просто приварить. Сделать это может сварщик или же работник автосервиса.

Не забудьте соорудить также для стержня защитный колпачок, который будет защищать подшипники от попадания дождевой воды.

Все конечно видели и знают что такое флюгер . Особенно много их на зданиях Прибалтики, Скандинавии и Нидерландов, где флюгер — это,можно сказать, часть неповторимого пейзажа и визитная карточка городов — Рига, Таллинн, Амстердам, Лейден и другие. Немногие знают, что не так давно флюгер был одним из самых необходимых атрибутов — только с его помощью можно было определить скорость и силу ветра. Поэтому он так и распространен в странах, имеющих выход в море, а также там, где в средние века было развито мореходство.
Сейчас, флюгер на крышу , большей частью игрушка, дань традициям. Но дом, на котором стоит, к примеру, флюгер-петух, сделаный своими руками смотрится очень оригинально и необычно. Можно сделать флюгер своими руками или заказать его мастеру.Для этого Вам потребуется конструкционная листовая сталь, но если Вам повезет достать листовую медь, это будет идеальный вариант, потому что изготовление флюгера из меди предполагает, что он будет радовать своим необычным видом не только Вас, но и Ваших внуков и правнуков, потому что медь не поддается атмосферной коррозии.
Сделать флюгер своими руками можно имея некоторые навыки в слесарном деле, а если у Вас их нет, но желание сделать флюгер своими руками имеется — зайдите на соответствующий сервис в интернете и посмотрите технологию и варианты конструкций. Следует отметить, что флюгер на дымоход, изготовленный своими руками , будет выполнять также функцию зашиты дымохода от задувания ветра.

Флюгер-петух своими руками

Теперь о деталях процесса. Как сделать флюгер своими руками мы решили посмотреть в интернете, очень важный момент — как крепится флюгер на дымоход илидругое месторасположение. Это делается с помощьюспециальных полосок — распорок и лучше это делать на колпак трубы, ведь сильный ветер оказывает очень большую нагрузку на место крепежа.
Прежде чем начать, изготовление флюгера своими руками ознакомьтесь с необходимым в этом случае перечнем инструментов. Возможно, что-то надо будет купить или попросить на время у соседей. Но надо сказать, просматривая статьи на тему «как сделать флюгер своими руками из металла » можно обратить внимание, что в технологии применяются такие инструменты, которые есть в каждом доме.
На страницах этой статьи невозможно описать все тонкости процесса и вопроса «как сделать флюгер?». Это комплексный вопрос, где есть нюансы и тонкости, к тому же необходим хотя бы первоначальный опыт. Изучив информацию в интернете, у Вас может сразу не получиться то, что Вы задумали, но, как известно, никакая теория не заменит опыта, пробуйте и у Вас все получится.
Теперь о деталях процесса. Как сделать флюгер , это очень важный момент — как крепится флюгер на дымоход или другое месторасположение. Это делается с помощьюспециальных полосок — распорок и лучше это делать на колпак трубы, ведь сильный ветер оказывает очень большую нагрузку на место крепежа.

Прежде начать делать флюгер своими руками чертежи можно посмотреть примеры и ознакомиться с необходимым в этом случае перечнем инструментов. Возможно, что-то надо будет купить или попросить на время у соседей. Но надо сказать, что в изготовлении флюгера самостоятельно применяются такие инструменты, которые есть в каждом доме.
На страницах этой статьи невозможно описать все тонкости процесса и вопроса «как сделать флюгер самому?». Это комплексный вопрос, где есть нюансы и тонкости, к тому же необходим хотя бы первоначальный опыт. Изучив информацию в интернете, у Вас может сразу не получиться то, что Вы задумали, но, как известно, никакая теория не заменит опыта, пробуйте сделать флюгеры своими руками и у Вас все получится.

Флюгеры как изготовить
Для тех, кто хотел бы сделать флюгер своими руками немедленно, не тратя время на поиск в интернетефлюгера-игрушки движимые ветром , приведу подробное описание процесса, как сделать флюгер, который можно создать в домашней мастерской.Хотел бы сразу оговориться, чтобы изготовление флюгера понадобится сварка или серьезная пайка латуннымили циркониевым припоем. Лучше конечно сварка, а также понадобятся небольшие токарные работы, но если естьв доме наждак, можно обойтись им. Правда в любой автомастерской, которые сейчас на каждом углу, Вам помогут сделать флюгербуквально за копейки.
Итак, начнем изготовление флюгера своими руками. Можно делать чертеж флюгера, а можно сделать флюгер для дома не имея чертеж флюгера , по описаниям и рисункам. Все хотели бы узнать, как сделать поворотный флюгер не имея чертежи флюгеров. Самый главный узел флюгера — корпус и ось. Именно от конструкции этого узла будет зависеть, как чутко флюгер будет реагировать на малейшее дуновение ветра. Если флюгер сделать самому чертежна корпус, конечно, желательно иметь, но не обязательно. Лучший вариант если ось флюгера будет вращаться на шарикоподшипниках с закрытым корпусом, они не требуют регулярной смазкии не боятся попадания влаги. Отталкиваться будем от диаметра оси флюгера, ее диаметр должен обеспечить достаточную стойкость к радиальным нагрузкам, которые при порывах ветра будут довольно приличные. Надо подобрать стальную проволоку или пруток диаметром не менее 10мм и длиной примерно 400 — 450 мм. Такой диаметрпотребуется, чтобы было возможным подобрать нужный подшипник. Как вариант могу предложить применить шариковый радиальный подшипник № 1000099 по ГОСТ, но можно использовать то, что у Вас есть или, то, что найдется на ближайшем железячном рынке. Подшипник № 1000099 имеет следующие характеристики: диаметр внутреннего кольца — 9мм, диаметр наружного кольца — 20мм. Таким образом, нам нужен корпус, в который мы могли бы забить подшипник диаметром 20мм. Для такого корпуса подойдет отрезок трубы ¾ дюйма длиной 120 — 130 мм. На верхней части трубы нарезаем трубную резьбу, на которую будем наворачивать крышку. В нижнюю часть забиваем наш подшипник, который должен войти с натягом. Может так получиться, что натяга не будет, в этом случае при помощи мощного паяльника (не меньше 100Вт) и паяльной кислоты надо наварить слой олова на наружное кольцо, за счет этого слоя получится необходимый нам натяг.
Идем дальше и постигаем вопрос, как правильно сделать флюгер . Мыуже имеем корпус, теперь надо заняться осью, на которую будем монтировать фигуру. Так как у нас подобран пруток диаметром 10мм, а диаметр внутреннего кольца, куда будет опираться ось — 9 мм, конец прутка надо проточить до диаметра 9мм, это лучше сделать на станке, но можно и на наждаке, снимая слои металла потихоньку,и контролируя штангенциркулем или примеряя

ось к подшипнику. Следующий этап, когда Вы делаете флюгеры, как изготовить — крышку корпуса, защитный колпачок и указатели сторон света. Крышку корпуса можно сделать из глухой заглушки на трубу ¾, такие заглушки продаются на любом рынке, потом в ней сверлится отверстие диаметром 10мм и к ее бокам привариваются прутки диаметром 6 мм и длиной 200мм, крест- накрест, можно посередине прутка сделать радиус по диаметру трубы, так будет красивее. К концам прутков пайкой или сваркой крепятся латинские буквы, которые будут указывать стороны света: W , N , S , E . Их вырезают из листовой стали толщиной 0,8 — 1 мм. Размеры букв зависят от высоты, на которую будем ставить флюгер (чтобы было хорошо видно), на мой взгляд, размеров 70х70 должно хватить.
Наворачиваем крышку на корпус и вставляем в нее ось до упора в подшипник, пробуем, насколько свободно она вращается, если с вращением все в порядке прямо над крышкой надо приварить колпачок диаметром примерно 40 /50мм, чтобы в корпус попадало меньше воды. Колпачок можно вырезать из листовой стали, которая использовалась Вами при изготовлении букв — сторон света. От колпачка отмеряем вверх еще примерно 250мм и отрезаем от оси лишнее, хотя лучше это сделать по месту в каждом конкретном случае.
Приступаем к самому интересному — стилизованной фигуре, которая крепится к оси флюгера и

определяет весь его внешний облик. Обычно это флюгер петух, по народному поверью флюгер петух своими руками изготовленныйвыполняет роль оберега дома от злых духов. Лучшим материалом для фигуры будет листовая медь толщиной 0,8 — 1 мм, но Вы вряд ли ее сейчас найдете, поэтому петушка делаем из листовой стали 0,8 — 1 мм, картинку придется рисовать самому или искать в интернете флюгеры в картинках . Размеры фигурки в плане должны быть примерно 500х300 мм и вся фигура должна быть вытянутой в горизонтальной плоскости, чтобы была соответствующая парусность, можно ориентироваться на примеры флюгер фото размещенные в сети. Делаем флюгер картинки фигурки на бумаге, потом приклеиваем его на лист металла и с помощью ножниц по металлу, маленького зубильца и напильника вырезаем и доводим фигурку до нужных нам очертаний. Вариантов ее крепления к оси два. Можно нагреть паяльной лампой или в костре конец оси и расплющить его на наковальне, до ширины 15 мм. Потом засверлить в нем отверстиядиаметром 4 — 5 мм, прислонитьфигурку как она будет стоять в рабочем положении, и разметить ответные отверстия. Дальше дело техники — крепим петушка заклепками или винтами с гайками. Самый простой способ — прихватить фигурку флюгери сваркой.
Остались мелочи. Установить флюгер на крышу и сориентировать флюгер по сторонам света. Перед тем как устанавливать флюгер на доме , в корпус надо набить консистентной смазки (на всякий случай) — солидол или литол. Вариантов крепления много, можно установить флюгер на дымоход своими руками . Из той же листовой стали 0,8 — 1 мм отрезаем 4 полоски шириной 25мм и длиной 300 — 350мм. Отгибаем их под углом 90 градусов, можно пополам можно с одной стороны 200, а с другой получится 100 — 150мм. При помощи саморезов крепим их крест — накрест к корпусу, но сначаланадо увязать конек, расположение полосок и расположение сторон света между собой. Стороны света можно определить по восходу солнца, полярной звезде или компасу. В отогнутой части полоски также сверлятся по два отверстия диаметром 4 — 5 мм, через них вся конструкция крепится к коньку, посредством длинных шпилек или болтов, которые надо пропустить сквозь конек и закрепитьс внутренней стороны крыши болтами, шайбами и гайками.
Материальное обеспечение чтобы сделать флюгер своими руками.
Вам понадобится следующий инструмент: дрель (ручная или электро), линейка, чертилка, ножницы по металлу, сверла диаметром 3,3; 4; 5; 9 или 10 мм., напильники, наждак, паяльник, сварка, токарный станок, молоток, наковальня.

Из чего можно сделать флюгер.
Материалы: пруток диаметром 10мм и длиной 450мм, шарикоподшипник, труба ¾ длиной 120/130мм, пруток диаметром 6мм и длиной 1 метр, заглушка ¾, листовая сталь толщиной 0,8 -1 мм, размерами 0,5х0,5 метра(примерно), солидол или литол, болтыМ5/М4, ГайкиМ5/М4, саморезы, заклепки диаметром 4/5 мм.

Сегодня многие загородные застройщики придают уникальности своего жилища особое значение. Отличительная черта становится изюминкой в экстерьере здания. Правда, таких устройств не так много, и один из них — флюгер. Он давно является популярным элементом в странах Западной Европы, но и на российских домах сегодня можно встретить флюгер, причина установки которого — показывать направление и силу ветра.

В настоящее время производители различных дизайнерских штучек предлагают огромный ассортимент флюгеров, изготовленных из разных материалов. Говорить о формах, дизайнерском оформлении нет смысла, выбор на самом деле широчайший. Правда, такая игрушка стоит немалых денег, поэтому есть смысл разобраться в вопросе, как своими руками сделать флюгер из подручных материалов.

Выбор инструмента и материалов

Начнем именно с материалов, ведь это устройство устанавливается на кровле дома, оно подвержено всем известным природным нагрузкам, поэтому о сроке его эксплуатации надо будет задуматься заранее. В принципе, своими руками флюгер можно сделать из чего угодно. Чаще всего встречаются разновидности, изготовленные из дерева (в основном из фанеры), листового железа, редко из меди. Хотя именно медный вариант считается идеальным.




Деревянный флюгер, даже если его обработать защитными составами, прослужит несколько лет. Стальной продержится несколько десятилетий, если его периодически подкрашивать, что не всегда возможно. А вот медный — это вечная конструкция. К тому же обрабатывать медный лист проще всего, да и украшать его будет не проблема.

Многие умельцы свой взор с недавних пор бросили на пластик, благо листовой материал сегодня в свободной продаже есть. Обрабатывать полимерный материал просто, для этого нет необходимости пользоваться какими-то сложными инструментами. Но такой флюгер можно установить на крышу дачи. На большом красивом доме он просто не будет смотреться. Здесь необходимы дорогие материалы подстать строению.

Что касается инструментов, то они обычные, у каждого хозяина в сарае найдется необходимый арсенал. К примеру, ножницы по металлу, ножовка, пила, напильник, наждачная бумага, болгарка, дрель, линейка и карандаш.




Особенности конструкции флюгера

Конструктивное наполнение флюгера основано на двух составляющих:

• Ось, которая представляет собой стержень, выполняющий роль своеобразного крепежного элемента. Она устанавливается строго по вертикали и крепится к крыше дома.
• На оси устанавливается флажок с противовесом. Ветер давит на флажок, заставляя горизонтальную часть флюгера поворачиваться вокруг оси.

Важно! При изготовлении флюгера своими руками необходимо учитывать тот момент, что горизонтальная часть должна быть равномерно расположенной.

То есть, по две стороны оси должны находиться равные части по весу. В принципе, в этом и заключается трудность изготовления.




К особенностям конструкции флюгера можно отнести и некоторые дополнительные элементы. К примеру, можно флюгер сделать с винтом, который будет показывать силу ветра. Чем интенсивнее он крутится, тем сила ветра больше. Можно конструкцию дополнить вертикально установленной пластиной. Она должна быть закреплена таким образом, чтобы оставаться в свободном состоянии. При этом пластина должна раскачиваться в одной плоскости. С ее помощью можно также узнать о силе ветра. Чем больше угол отклонения от вертикали, тем сила ветра больше.

Что касается формы и дизайнерского оформления, то тут ограничений нет. Все в ваших руках, все зависит от фантазии и вкусовых пристрастий. Это же самое касается и размеров флюгера. Правда, специалисты рекомендуют использовать ширину 40-50 см, длину 70-80 см. Для небольших домов и коттеджей это оптимальный вариант. Если флюгер устанавливается на крышу беседки, то размеры можно уменьшить.

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.




После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр — 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси. Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент — это сделать так, чтобы в подшипник не попадала вода и грязь.

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.




Флюгер самолет — конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим. Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу. По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.




Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

• Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
• Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.

Сборка и установка флюгера

Необходимо определиться с местом установки. Считается, что флюгер не должен портить симметричность конструкции крыши дома. Поэтому, если на кровле есть трубы, то крепление лучше всего производить к ним. Если таковых нет, тогда оптимальный вариант — конек крыши. Для установки на коньке необходимо всего два крепежных элемента (полосы), которые будут располагаться точно под углом скатов крыши.




Как производится сборка флюгера на месте установки.

• Сначала крепится к крыше дома основная часть, изготовленная из трубы. Ее крепят к коньку длинными саморезами. Важно крепление проводить не к кровельному материалу, а к обрешетке крыши.
• Устанавливается внутрь трубы подшипник.
• Сверху вставляется ось, на которую предварительно надевается защитный колпачок.
• Снизу трубы подшипник закрепляется гайкой и шайбой.

Кстати, внутренний диаметр трубы подбирается под внешний диаметр подшипника. И еще один очень важный момент. Все детали и узлы флюгера должны выполняться с большим запасом прочности. Особенно это касается креплений. Он должен выдерживать достаточно большие ветровые нагрузки. Да и снег станет для него большим испытанием.

Не забываем, что флюгер с пропеллером расположен под открытым небом. Так что дождь его будет омывать постоянно. Поэтому рекомендуется смазать металлическую конструкцию солидолом. И это после его покраски.К тому же периодически придется подтягивать резьбовые узлы, подкрашивать устройство, смазывать подшипник и так далее. То есть, флюгер — это не просто красивый элемент внешнего дизайна дома, это механическая игрушка, за которой надо постоянно ухаживать своими руками.

По функциональному назначению эти устройства служат для определения направления и силы ветра, такими их создавали изначально. Однако, находясь на самом видном месте здания, флюгеры стали заметными и значимыми элементами декора, придающие зданию неповторимый и оригинальный вид. Место расположения для них выбирают, как правило, по концам конька крыши.

Материалы для изготовления




Традиционно эти изделия выполняются из металла, наиболее популярным является стальной лист толщиной порядка 2-х мм, применяются также изделия из меди, латуни, бронзы и других цветных металлов. Чертежи для изготовления деталей практически не нужны, изделия отличаются простотой, а изготовление выполняется «по месту» Непременным элементом флюгера является стержень, на котором он укрепляется. Здесь лучше применить пруток из нержавеющей стали диаметром до 16 мм, он наиболее безболезненно воспринимает ветровые нагрузки и не подвержен коррозии.

Выбор и нанесение рисунка




Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем — разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Вырезка по контуру







Для выполнения этой операции своими руками можно воспользоваться ножницами по металлу, но при толщине листа в 2 мм это будет затруднительно. Лучше воспользоваться электролобзиком, прочно закрепив деталь к верстаку струбцинами. Прорезные элементы выполняются с предварительным сверлением отверстия внутри такого элемента рисунка, а затем заканчивают операцию лобзиком.

Внимание! По окончании работ по созданию тела флюгера, нужно тщательно зачистить деталь от заусенцев и притупить острые кромки, в противном случае получение травмы при дальнейшей работе неизбежно.

Инструмент и приспособления




Для изготовления тела флюгера своими руками понадобятся инструменты:

• электродрель — для сверления отверстий под пилку лобзика также можно воспользоваться для обработки детали с целью устранения заусенцев, используя специальную насадку;
• сверло диаметром порядка 5 — 6 мм;
• зубило — для выполнения остроконечных врезок;
• струбцина — для закрепления детали на верстаке;
• шкурка шлифовальная — для обработки контуров;
• напильник — с той же целью.

И, естественно, понадобится листовой материал по выбору исполнителя.

Выбор оси вращения флюгера




Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
3. Сместить деталь в сторону задней части на 3 — 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Сборка изделия




Установка флюгера производится на стержень при помощи втулки с разрезом под основную деталь изделия. Именно эту деталь изготовить своими руками в домашних условиях практически невозможно, нужен токарный станок. Отверстие должно быть расположено по оси детали. Чертежи деталей настолько просты, что легко могут быть выполнены собственноручно.

Для облегчения вращения флюгера вокруг собственной оси в конструкции применен стандартный шарик из подшипника, установленный в отверстии втулки.

Флюгер можно крепить любым способом, удобным для выполнения своими руками. При установке объемного флюгера «Самолет » крепление лучше выполнить непосредственно на штоке.




Крепление штока производится по месту установки. Обязательным элементом следует считать растяжки и надежную опорную пластину по форме, подходящую к месту установки.

Для установки указателей сторон света нужно приварить на шток пластину непосредственно под втулкой, через нее же можно установить растяжки. Определить расположение сторон света можно при помощи компаса уже в процессе монтажа изделия на месте установки.

Следует учитывать, что все детали, устанавливаемые с применением сварки, должны соответствовать условиям свариваемости, то есть нельзя варить деталь из углеродистой стали к нержавейке. Соединение будет ненадежным.

Защита от коррозии


Все зависит от выбора материала основной детали. Если она изготовлена из меди, защита не нужна, со временем изделие покроется благородной патиной, придающей ей благородный вид. Лист из оцинкованной стали вообще принимать нежелательно. Мехобработка нарушает плакирующий слой, что впоследствии вызовет его отслоения в разных местах, изделие будет выглядеть грязным и неаккуратным. Нержавеющая сталь всем хороша, но ее трудно обрабатывать. А в натуральном виде, венчая дымоход или конек, такое изделие будет неконтрастным, визуально скрадывая элементы рисунка.

Все-таки следует признать наиболее приемлемым вариантом использование холоднокатаного стального листа с покрытием краской, устойчивой к воздействиям внешней среды.

Все перечисленные работы нужно выполнить в условиях мастерской.




На фото приведен пример исполнения флюгера типа «самолет» с пропеллером. Чертежи деталей исполняются по ходу изготовления в зависимости от размеров и места установки.




На фото чертеж и модель флюгера самолет. Исходя из указанных размеров, чертежи основных деталей можно выполнить своими руками. Изготовление из алюминия и пенопласта.

Установка флюгера




Внимание! Установка флюгера на дымоход или конек крыши своими руками — это высотная работа, требующая выполнения определенных правил безопасности.

Такие работы нельзя выполнять:

• при сильном ветре;
• во время выпадения осадков — дождя или снега;
• если дымоход не огражден помостом, обеспечивающим беспрепятственное перемещение вокруг него;
• все работы нужно производить с участием страхующего помощника.

Заключение




Дымоход или конек дома, украшенные красивым флюгером, приобретают законченное дизайнерское решение, а изготовленные самостоятельно еще и эстетическое наслаждение от удачно проделанной работы. Украшайте свою жизнь и успехов вам!

Флюгер издавна был распространённым аксессуаром крыш жилых и административных зданий. Мода на флюгеры, которые вертятся на ветру и оживляют домашнюю обстановку, сохранилась до наших дней.

Он может быть выполнен в виде любого предмета как плоского, так и объемного. Главное, чтобы относительно направления ветра всегда устанавливалось в одно и то же его положение. Ведь назначение флюгера – указывать направления ветра. Для более точного представления на его оси располагают горизонтальное перекрестие с указанием сторон света. А в наши дни флюгер вильда для метеорологов является одним из основных приборов для получения информации о ветре. Есть и такие флюгеры, которые известны далеко за пределами своего места нахождения. Одним из них является Святой Томас на городской ратуше города Таллинна.

Флюгер с пропеллером

Сделать флюгер своими руками простейшей конструкции совсем несложно. Многие в детские годы делали своими руками самостоятельно или вместе со своим отцом также как другие самодельные игрушки. Чтобы получить больше привлекательности и пользы, его нужно сделать с пропеллером. Тогда он укажет не только направление ветра, но и его силу. Для этого потребуются:

• Пара деревянных брусков. Более длинный предназначен для «фюзеляжа», из того, что короче — будет изготовлен пропеллер.
• Пластиковая канистра для изготовления хвостового оперения.
• В более длинном бруске пропиливаем продольный паз для пластины хвостового оперения, которое будет разворачивать флюгер навстречу ветру.
• Хвостовое оперение изготовляется из боковой стенки канистры. Стенка вырезается острым ножом из пустой ненужной пластиковой канистры, например, такой, как для машинного масла или моющего средства.
• На полученном листе пластика несмываемым маркером наносится контур хвостового оперения. Следует учесть, что чем больше будет площадь оперения, тем более слабый ветер оно будет воспринимать.
• Контур хвостового оперения необходимо сделать с выступом для установки в прорезь бруска. Затем острыми ножницами для кровельного железа по контуру маркера вырезаем хвостовое оперение.
• Полученный «хвост» флюгера устанавливаем в паз бруска.
• «Хвост» будет зафиксирован саморезами. Некоторые умельцы, чтобы ускорить получение результата, намечают отверстие шилом и по месту закручивают саморез или шуруп, чего не следует делать. Чтобы брусок не треснул, под саморезы надо просверлить направляющие отверстия диаметром в 1,5-2 раза меньшего диаметра.


После закрепления хвостового оперения в бруске, изготавливаем пропеллер. Начать надо с того, чтобы наметить в бруске ось вращения посередине бруска. Затем:

Теперь есть прибор, по которому можно судить о силе и направлении ветра.

Также бытует мнение, что вибрации от вращения пропеллера флюгера передаются на его шест, закопанный в землю, и отпугивают кротов, которые на дачном участке портят газоны и планировку участков. Но чтобы создать больше шума, используя ветер, нужен специальный флюгер.

Как сделать флюгер от кротов

Сделать флюгер своими руками для отпугивания кротов необходимо так, чтобы он создавал заметный шум. Такой тип флюгера вильда устроен просто, и для его изготовления не требуются чертежи. Для него потребуется:

• Пластиковая бутылка 1,5-2 л с крышкой;
• Стержень из куска тонкой арматуры длиной как две — три бутылки 1,5-2 л.
• Нагреть один конец стержня на газовой плите и проплавить им в центре донышка бутылки отверстие. Стержень должен легко входить в бутылку, а бутылка легко вращаться на стержне.
• Сделать в бутылке 3-4 продольных прорези так, чтобы они приходились на воображаемые вершины либо равностороннего треугольника, либо квадрата, лежащего в поперечном сечении бутылки;
• От концов каждой прорези в одном и том же направлении поперёк бутылки сделать одинаковые надрезы длиной 2-3 см. Получатся прямоугольные лопасти, которые надо отогнуть наружу и сильно сжать у основания так, чтобы получилась хорошо заметная линия, а лопасть сохраняла своё положение.


Остаётся воткнуть в землю стержень и надеть на него бутылку. Теперь бутылка будет вращаться на стержне под воздействием ветра. При этом направление ветра не важно. А шум от вращающейся бутылки хорошо проникает в землю по короткому металлическому стержню.

Как сделать Флюгер на крышу своими руками? Пошаговая инструкция +Фото и Видео

Флюгер — это флажок из металла, который находиться на вертикальной оси поворачивающийся в разные стороны от дуновения ветра. Противовес флажка смотрит в сторону, дующего ветра. Направление ветра можно смотреть по горизонтальным штифтам, которые ориентированы по восьми румбам, на современных флюгерах это определение вычисляется специальным прибором. На флюгере, перпендикулярно направлению ветра, возможна установка свободнокачающейся пластины из металла, по углу её отклонения от вертикали идёт определение силы ветра. В современных приборах, чтобы определить силу ветра применяют пропеллер.

Для чего нужен флюгер

 На сегодняшний день флюгеры используются только ради декоративных целей.

Декоративные флюгеры имеют разные фигуры и даже их делают в виде персонажей из сказок.

Флюгеры раньше указывали примерную силу ветра и его направление, это было необходимо охотникам, рабочим людям и рыболовам.

В современном мире такую информацию можно узнать из метеопрогноза, а флюгер стал только декоративным элементом.

Но находчивые садоводы используют флюгер с пропеллером для отпугивания землероек, кротов и других подобных вредителей.

Потому что при вращении флюгер создаёт вибрации, которые и отпугивают разных грызунов.

Желающих поставить такой декоративный элемент на свой дом или дачу находиться не малое количество и самое главное, что флюгер на крышу можно смастерить своими руками, не заказывая его у профессионалов. Так же купить флюгер для крыши можно в сети интернет.

 Обычно флюгер  изготавливают из меди или стали, но также флюгеры делают кованными. Очень редко флюгеры изготавливают из экспериментальных материалов, например, бутылки, фанеры и т. п.

Состав флюгера

Перед тем как начать разработку своего дизайна и начать проектирование флюгера своими руками, лучше всего ознакомиться с его составляющими:

1. Корпус. Он представлен в виде тринадцатисантиметровым куском трёхдюймовой трубки;
2. Ось. Она представлена из сорокасантиметровой арматуры, толщина которой составляет десять миллиметров;
3. Крышка-заглушка на корпус с отверстием посередине, размер которого десять миллиметров.
4. Роза ветров в виде четырёх двадцатисантиметровых прутов из стали, толщина которых составляет шесть миллиметров;
5. Пруты прикрепляют к крыше под углом девяносто градусов друг к другу, на такой высоте, чтобы они хорошо были видны с земли;
6. На края прутьев прикрепляют буквы, обозначающие направления света.
7. Флюгарка. Её изготавливают из тонкой меди или нержавеющей стали.

Инструкция по изготовлению флюгера пошагово

 Чтобы создать работающий флюгер много сил не понадобится. Если всё делать по инструкции, то всё у вас получиться.

Первый шаг. Сверху на корпусе делают резьбу и снизу помещают в нее подшипник, соответствующий размеру. Диаметр внутри подшипника должен быть девять миллиметров.

Второй шаг. Осевой прутик необходимо проточить на специальном станке или это сделать это вручную. Протачивают прутик до толщины девять миллиметров. Если вы будете делать это вручную, то очень внимательно проверяйте параметры при помощи штангенциркуля и деталь в итоге должна быть по размеру подшипника.

Третий шаг. Необходимо приварить розу ветров к крышке корпуса, а крышку необходимо накрутить на трубку.

При монтаже флюгера сварочные работы необходимо производить с ювелирной точностью.

Четвёртый шаг. Ось вставляют в ранее просверленное отверстие, которое находиться в крышке. Очень важно точно попасть в отверстие подшипника и проверить лёгкость движения оси, но внутри подшипника ось должна быть хорошо закреплена.

Пятый шаг. Из тонкой стали, которая не ржавеет, необходимо вырезать колпачок, который должен быть немного шире диаметра корпуса, его необходимо приварить над крышкой это позволит защитить прибор от снега и дождя.

Шестой шаг. Необходимо отмерить длину оси, которая будет необходима, и отрезать, что не нужно.

Седьмой шаг. Приступаем к изготовлению декоративной части флюгера (флюгарке). Эта часть определяет декоративный вид изделия. Лучше всего применить заранее подготовленный эскиз, но можно использовать и эскиз, который вы разработали сами.

Восьмой шаг. Флюгарку прикрепляют на ось при помощи сварки или пайки.

Флюгер на крышу

Прежде чем начать монтаж флюгера на крыше беседки или дома, ее корпус необходимо набить литолом или солидолом.

Чтобы выставить точно розу ветров необходимо воспользоваться компасом.

Существует несколько вариантов установки флюгера:

1. На краю его корпуса закрепляют круглый фланец;
2. Закрепляют хомутами или плоские пластинки;
3. Так же устанавливают флюгер при помощи плоских полосок – распорок, на колпак дымоходной трубы. В том случае, если возникнет необходимость вычислить силу ветра, то свободно висящую пластинку из металла помещают на прибор и по ее отклонению по вертикали определяют нужную величину.

Если правильно разработать и установить флюгер, то он будет реагировать даже на незначительные изменения ветра, активными движениями. Желаем вам удачи в начинаниях!






Дартмут заменит флюгер на башне библиотеки Бейкер

Дартмут заменит медный флюгер, который установлен на башне библиотеки Бейкер и представляет собой оскорбительный образ коренного американца, заявил сегодня президент Филип Дж. Хэнлон 77.

600-фунтовый флюгер, дизайну которого почти столетие, изображает коренного американца в перьях и курящего длинную трубку, сидящего на земле перед Элеазаром Уилоком, основателем Дартмута. Согласно историческим записям Дартмута, круглая форма позади Уилока предположительно является бочкой с ромом.

«Ясно, что изображения на флюгере не отражают ценности Дартмута», — говорит президент Хэнлон.

«Недавно студенты и другие члены сообщества выразили обеспокоенность по поводу изображений на флюгере, и я разделяю эти опасения. Мы чрезвычайно гордимся нашим историческим, хотя временами ошибочным, стремлением приветствовать и обучать наших опытных студентов из числа коренных американцев. Мы в равной степени гордимся вкладом коренных американцев в основание Дартмута, а также нынешней силой и самобытностью нашего учреждения.»

Флюгер высотой почти 7 футов и длиной 9 футов возвышается на 200 футов над кампусом. Его дизайн явился результатом конкурса, проведенного во время строительства Башни Бейкер в 1928 году.

Рекомендации по замене будут получены от рабочая группа, члены которой рассмотрят новые дизайны флюгера, а также обсудят необходимость изменения иконографии в учреждении. Хэнлон попросил вице-президента по коммуникациям Джастина Андерсона организовать процесс проверки, в том числе собрать членов рабочей группы, которые дадут свои рекомендации Хэнлону.

«Башня Бейкер, которая находится на вершине библиотеки в центре кампуса, является мощным символом нашей приверженности обучению и академическому превосходству», — сказал президент. «Снизу вверх, он должен отражать наши ценности».

Школа высшего и продвинутого обучения Гуарини недавно приняла щит с изображением башни Бейкер, включая изображение флюгера. Щит будет изменен, чтобы отразить все внесенные изменения.

Уилок, служитель конгрегации из Коннектикута, основал колледж 251 год назад как учреждение для обучения коренных американцев.Самсон Окком, индеец мохегана и один из первых учеников Уилока, сыграл важную роль в сборе средств, необходимых для основания колледжа.

Однако в первые 200 лет своего существования Дартмут не выполнил своего обязательства обучать коренных американцев. В 1970 году тогдашний президент Джон Кемени в своей инаугурационной речи пообещал решить проблему отсутствия у коренных американцев возможностей получить высшее образование. Он учредил Программу для коренных американцев в Дартмуте и призвал сотрудников приемной комиссии набирать студентов из числа коренных американцев.

За годы, прошедшие с тех пор, как Кемени дал свое обещание, Дартмут оставался верным этому обещанию. Более 1 200 коренных американцев и коренных жителей Аляски, представляющих более 200 племен, посетили Дартмут, где обучается наибольшее количество индейских студентов и который закончил обучение больше коренных американцев, чем любой из его сверстников из Лиги плюща.

Сьюзен Бутуэлл можно связаться по адресу [email protected].

Краткая история флюгеров

Краткая история флюгеров

История флюгеров — интересная, она охватывает множество веков и путешествует по многим странам.

Самый ранний из зарегистрированных флюгеров чествовал греческого бога Тритона и украшал Башня Ветров в Афинах, построенная астрономом Андроником в 48 г. до н. э. Фигура, которая, как полагают, была от 4 до 8 футов в длину, имела голова и туловище человека и хвост рыбы. Для древних ветры были божественные силы. В Греции и дохристианском Риме флюгеры, изображающие боги Борей, Эол, Гермес и Меркурий украшали виллы богатых помещики.

«Бронзовое знамя», 1040 А. D., Kirche zu Soderala, Халсингленд, Швеция (фото: Клеменс Хельмут Потц, «Wetterfahnen»)

Археологи обнаружили бронзовые флюгеры викингов 9-го век. Они имеют необычную форму квадранта, над которым обычно поднимается животное. или существо из скандинавской басни. Они обычно использовались на кораблях викингов и были также популярен в скандинавских церквях. Эти флюгеры можно увидеть даже сегодня в Швеции и Норвегии.

«Погодный Петух», 1733, Михайловский собор, Саутгемптон, Англия (фото предоставлено Мейбл Ривли, «Флюгер» Секреты »)

В девятом веке А.Д., Папа, как сообщается, постановил, что каждая церковь в Европа должна показать петуха на куполе или шпиле, как напоминание об Иисусе Христе. пророчество о том, что петух не пропоет на следующее утро после Тайной вечери, пока ученик Петр отрекся от Него трижды (Луки 22:34). Из-за этого история, «петушки погоды» веками возвышались на церковных шпилях, как в Европе, так и в Америке. Гобелен из Байе 11 века даже включает Сцена ремесленника, прикрепляющего флюгер петуха к Вестминстерскому шпилю Аббатство.

Баннер с изображением герба лондонского Сити оружия, Лондонская ратуша, 15 в. (Фото: А. Нидхэм, «English» Флюгеры «)

Это, вероятно, знамена, которые развевались со средневековых башен в Британии, Нормандия и Германия — предшественники наших современных флюгеров. В слово «флюгер» на самом деле происходит от англосаксонского слова «фане», что означает «флаг». Первоначально тканевые вымпелы покажите лучникам направление ветра. Позже тканевые флаги стали заменены на металлические, украшенные знаком или гербом лорда или дворянин, и балансирующий, чтобы поворачиваться на ветру.Из этих антецедентов происходит знамена, которые ранние американские колонисты предпочитали для своих конференц-залов и общественные здания.

«Кузнечик» Шема Дроуна 1742 г., для Faneuil Hall, Бостон (фото: Мирна Кэй, «Янки Флюгеры «)

Создан первый в Америке производитель флюгеров, дьякон Шем Дроун. знаменитая крыльчатка с кузнечиком на вершине Бостонского Фанейл-холла (1742 г. ), а также знамя для Старой Северной церкви Бостона (1740 г.), петух теперь на Первой церкви в Кембридж (ориг.1721), и большой медный индеец для Бостонского Провинциального Дома (1716). Томас Джефферсон прикрепил флюгер на Монтичелло к указателю в потолке комнаты прямо под ним, чтобы он мог прочитать направление ветер изнутри его дома. И Джордж Вашингтон ознаменовал конец Война за независимость, заказав «Голубь» Мира » флюгер от Джозефа Ракестроу в 1787 году за его поместье в Маунт-Вернон.

«Черный ястреб» (фото: L. W. Cushing & Sons, Уолтем, Массачусетс., «Каталог № 9»)

В начале 1800-х годов американцы предпочитали флюгеры патриотического дизайна, включая Богиню Свободы и, конечно же, Federal Орел . К середине века лопатки известных скаковых лошадей, как «Черный Ястреб »,« Контрабандист »и« Джордж М. Патчен » были по образцу популярных принтов Currier and Ives. В 19 веке, было много производителей флюгеров, которые массово производили лопатки в десятках конструкции. Некоторыми из наиболее известных создателей были Л.У. Кушинг, Дж. У. Фиск, Харрис & Co., A. L. Jewell & Co. и E. G. Washburne & Co.

«Баннерет» Я. В. Фиске (фото кредит: Дж. В. Фиск, Нью-Йорк, «Каталог 1893 г.»)

В последние десятилетия XIX века викторианские здания были причудливыми. флюгеры и сложные металлоконструкции, украшающие почти каждый дюйм крыши Космос. Мы обнаружили, что медные изделия в викторианском стиле, de rigueur на королеве Анне, Вторая империя, здания Ричардсона и Тюдоров пользуются большим спросом на Дома викторианского возрождения сегодня.После 1900 года движение к более простому стилю архитектуры нашло отражение в силуэте флюгера, который часто изображали спортивные сцены или фигуры юмористического характера.

Современные художники-флюгеры пользуются возможностью воссоздать антикварные лопатки Европы и Америки и изобретают новые скульптурные формы, иногда с использованием нетрадиционных материалов. Будет интересно посмотреть, какое будущее приведет к постоянно развивающейся истории флюгеров.


---


Пожалуйста, обратитесь к нашей обширной библиографии для дальнейшего чтения по тема флюгера.

Наши фавориты:

• Myrna Kaye, Флюгеры Yankee — их место в более крупной схеме американской истории.
• A. Needham, Английский флюгер — интересная информация на зданиях, которые они украшают.
• Clemens Hellmut Potz, Wetterfahnen — по истории Европы.
• Роберт Бишоп, Галерея американских флюгеров и вертолетов — много мелочей по флюгерам, хороших фотографий и некоторых флюгеров, которые вы не найдете в другом месте.

---

Дом | О нас | Интернет-каталог | Крепление | Запросить брошюру | Заказать | FAQ & Политики

Альфред Х. и Бет Р. Деннингер,

Веб-мастера
Флюгеры и флюгеры Деннингера, 3773 Округ Мэрион 160, Феодосия, Миссури. 65761 США
870-204-4791 | 417-712-4991 alfred@denninger. com
Все содержимое © 1988-2016 AHD. Все права защищены.
Копирование наших оригинальных материалов, фотографий или дизайнов без разрешения запрещено. строго запрещается.
www.denninger.com «Домашняя страница флюгера» работает с 27 февраля 1996 г.

Как работает флюгер?

Обновлено 22 ноября 2019 г.

Автор: Julia Fuller

Конструкция

Конструкция флюгера должна быть спланирована таким образом, чтобы можно было свободно перемещаться вокруг вертикальной оси. Площадь конструкции должна быть асимметричной, неравномерной, чтобы меньшая площадь могла разворачиваться против ветра.Однако вес должен быть равномерно распределен по обеим сторонам оси вращения, чтобы флюгер мог свободно вращаться. Маленькие конечные точки указывают направление ветра, а большие конечные точки — направление ветра. Человек, устанавливающий флюгер, должен будет выровнять указатели направления с географическими направлениями на север, юг, восток и запад. Указатели направления позволяют наблюдателям легко определять направление ветра.

Размещение

Чтобы точно отображать направление ветра, флюгеры должны быть расположены достаточно высоко, чтобы избежать помех от ветра от других объектов, зданий и деревьев.Вот почему они обычно сидят на столбах или башнях, которые установлены на крыше здания в самой высокой точке. Наблюдение за моделями ветра и изменением направления может позволить наблюдателям сделать простой прогноз при рассмотрении других погодных показателей.

История

Оригинальный дизайн флюгера представлял собой флюгер Triton, но после обращения Римской империи в христианство был заменен на флюгер. Флюгер свидетельствует о падении святого Петра и наводит на мысль о необходимости бдительности.Орнаментальные указатели украшали кончики ранних флюгеров. Однако использование современных технологий устранило необходимость вручную считывать показания флюгера, и поэтому со временем подсказки были уменьшены до простых стрелок. Слово vane произошло от раннего англосаксонского слова fane, означающего флаг.

Ограничения

Если современный флюгер не имеет необходимой балансировки веса, он не может показать реальное направление ветра. Поэтому современный флюгер сложной конструкции часто является просто архитектурным украшением.

Флюгеры — Боб Вила

Фото: wikimedia.org

Каждое утро после подъема я наливаю себе чашку чая и включаю Weather Channel, чтобы подготовиться к новому дню. Задолго до того, как телевизионные прогнозы погоды стали обычным явлением, люди сами делали краткосрочные прогнозы погоды. Одним из самых простых инструментов, которые они использовали, был флюгер.

Флюгеры относятся ко временам древних греков и римлян. В наше время они в основном используются в качестве архитектурного украшения, но всегда служили средством указания направления ветра.При тщательном и последовательном наблюдении флюгер может указать на приближение шторма или приближение похолодания.

Слайд-шоу: 11 флюгеров, которые укажут вам правильное направление

Флюгеры состоят из нескольких частей: стержень, вращающийся орнамент со стрелкой, указывающей направление ветра, и фиксированная направляющая деталь, указывающая на север и юг , Восток и Запад. Включены большой и маленький глобусы, чтобы отделить орнамент и направление от остальных элементов.

Флюгеры обычно конструируются так, что хвост больше головы. Когда дует ветер, сила на хвосте будет больше, чем на голове, и, таким образом, хвост будет отклоняться от направления ветра. Итак, если головка вашего флюгера направлена ​​на восток, ветер дует с этого направления.

Если флюгер хаотично качается, это означает, что воздух нестабилен и погода меняется. Вы можете предсказать природу этого изменения, основываясь на том, в какую сторону дует ветер.Например, если флюгер указывает на то, что ветер переместился с юга, возможно, на пути будет более теплый воздух. И если он изменится с запада на восток, это может указывать на массу более низкого давления над головой и штормы на пути.

Медный флюгер Great White Shark. Фото: westcoastweathervanes.com

Если вы хотите установить свой собственный флюгер, вот несколько советов, которые помогут сделать его более эффективным:

• Вы можете установить флюгер как на крыше, так и на внешней стене.Просто убедитесь, что он расположен вдали от зданий или деревьев, которые могут мешать истинному направлению ветра.

• Используйте компас, чтобы найти истинный север, или сориентируйте север по направлению к Полярной звезде, которая находится на конце ручки Малой Медведицы.

• Чтобы обеспечить хорошее движение, обильно нанесите консистентную или другую смазку на самую верхнюю часть шпиля, покрытую орнаментом лопасти.

Если вы постоянно следите за своим флюгером, вы узнаете погодные условия в вашем районе.Делайте заметки и документируйте изменения погоды, а также направление ветра за несколько часов до шторма. Со временем вы можете даже стать экспертом в местной погоде, способным предсказывать штормы для себя и своих соседей без какой-либо помощи со стороны Weather Channel!

Просмотрите нашу галерею 11 флюгеров, которые направят вас в правильном направлении наши фавориты на рынке прямо сейчас

Чтобы узнать больше о внешних аксессуарах, подумайте:

10 костровых ям, которые мы любим
Установка громоотвода (ВИДЕО)

После жалоб Колледж удалил флюгер Baker Tower

Старший персонал Дартмута | 15. 06.20 13:29

Обновлено 15 июня 2020 г. в 2 р.м.

Президент колледжа

Фил Хэнлон объявил сегодня, что Дартмут уберет и заменит флюгер Бейкер-Тауэр, на котором в настоящее время изображен индеец.

600-фунтовый флюгер, впервые установленный в результате конкурса, проведенного во время строительства башни в 1928 году, имеет изображение, аналогичное изображению на бывшем гербе Дартмута, который был заменен в прошлом году на . На флюпе изображен индеец в перьях, курящий трубку и сидящий на земле перед основателем Дартмута Элеазаром Уилоком.За Уилоком стоит круглая форма, которая, согласно историческим записям, скорее всего, является бочкой с ромом.

Представитель колледжа

Дайана Лоуренс заявила, что колледж уберет лопасть «как можно скорее».

Коренные американцы в Дартмуте, студенческая организация, которая поддерживает студентов из числа коренного и коренного населения в колледже, написали в заявлении, что изображение на флюгере продвигает идею о том, что белые системы образования «ценятся выше» систем образования коренных американцев.В заявлении NAD отмечалось, что флюгер «потворствует выдуманному и ложному представлению о коренных народах», не основанном на каком-либо конкретном человеке или племенной группе.

«Совершенно очевидно, что изображения на флюгере не отражают ценности Дартмута», — сказал Хэнлон в заявлении колледжа.

Хэнлон написал, что решение удалить флюгер, который имеет высоту семь футов и ширину девять футов, было принято после того, как студенты и члены сообщества выразили обеспокоенность по поводу изображения. Петиция, созданная жителем Ганновера Дэвидом Винселеттом с призывом убрать флюгер, по состоянию на полдень понедельника собрала почти 600 подписей.

В заявлении Колледжа сегодня днем ​​говорится, что вице-президент по коммуникациям Джастин Андерсон соберет рабочую группу для определения новой конструкции лопасти.

«Башня Бейкер Тауэр, которая находится на вершине библиотеки, в центре кампуса, является мощным символом нашей приверженности обучению и академическим достижениям», — сказал Хэнлон, добавив, что венчающий символ должен отражать ценности колледжа.

Кроме того, Колледж отметил, что щит Школы высшего образования Гуарини, на котором изображена Башня Бейкер, будет обновлен, чтобы отразить иконографию нового флюгера.

Дартмут был основан Уилоком в 1769 году как школа с целью «обучения и обучения молодежи индейских племен» в соответствии с ее уставом. Однако на протяжении большей части его ранней истории очень мало студентов из числа коренных народов посещали или окончили колледж .

В письме

NAD отмечалось, что флюгер «выставляет напоказ расистское изображение перед лицом всех значимых и прекрасных достижений», добавляя, что его удаление будет «давно назревшим» изменением.

Флюгер или флюгер — Weather

ВЕТРОВОЙ ЛОПАТКА — это инструмент, который определяет направление, с которого дует ветер. Флюгер История Андроник, астроном, построил первый зарегистрированный флюгер для Башни Ветров в Афинах.Бронзовые флюгеры были найдены археологами среди останков кораблей викингов IX века. Говорят, что в девятом веке папа издал декрет, чтобы на каждой церковной шпиле был изображен петух, что сделало петуха популярным символом флюгера. Флюгеры использовались в Великобритании, Нормандии и Германии, чтобы показывать лучникам направление ветра. Знаменитые лопасти Гобелен из Байе 1065 года показывает флюгер, устанавливаемый на Вестминстерское аббатство. Считается, что самый старый флюгер в Великобритании находится на улице Оттери-стрит.Мэри, Девон, и датируется примерно 1340 годом. В нем есть свистящие трубы, так что украшение в виде петуха издает кричащий звук. Джордж Вашингтон изготовил флюгер для горы Вернон в 1787 году. Это голубь мира, и этот флюгер до сих пор стоит на куполе в поместье первого президента. Говорят, что у Томаса Джефферсона был внутренний индикатор, который показывал, в каком направлении указывает его флюгер, чтобы ему не приходилось выходить на улицу, чтобы увидеть устройство. Конструкция Большинство флюгеров состоят из вращающегося орнамента, указывающего направление на вершине стержня.Флюгер обычно включает в себя небольшой шар в верхней части фиксированной части стержня и более крупный шар в нижней части стержня. Направление, указывающее на север, юг, восток или запад, обычно прикрепляется к стержню между двумя шарами. Указывая Флюгер указывает в том направлении, откуда дует ветер. Это означает, например, что если ветер дует с запада, стрелка будет указывать на запад. Это означало бы, что если бы вы повернулись лицом к западу, вы почувствовали бы ветер на лице. Предсказание Если ваш флюгер переключается с запада на восток, это может быть сигналом о том, что над головой находится масса с более низким давлением, которая принесет штормы. Если флюгер указывает на смещение с юга или юго-запада, это может указывать на то, что приближается более теплый воздух. Если заслонка качается беспорядочно, это означает, что воздух нестабилен и текущие погодные условия меняются. Подробнее: http://www.ehow.com/about_5366058_weather-vane.html

Точный беспроводной флюгер: 7 ступеней (с изображениями)

Модули HM-10 сконфигурированы как ведомые, без автоматического перехода в спящий режим. Им необходимо подключиться немедленно, ведущий к ведомому, без пароля или других согласований. Для их программирования используйте адаптер FTDI 232 (установлен на 3,3 вольта). Вы подключаете контакты 3.3v, Gnd, Rx к Tx и Tx к Rx; Будет полезно прикрепить гнездовой разъем к контактам FTDI, затем припаять небольшие гибкие провода к контактам с гнездовым разъемом, а оттуда припаять провода к HM-10.См. Принципиальную схему в руководстве по эксплуатации HM-10, индикатор режима на контакте 24, проводка сброса на контакте 23 и подключение заземления к контактам 13, 14, 21 и 22 должны быть выполнены — это требует тонкого наконечника. паяльник и устойчивая рука (плюс аксессуар из третьей руки для удержания платы). Вам понадобится какая-то терминальная программа, лучше всего Realterm, потому что она позволяет отправлять команды AT-модема для изменения конфигурации. См. Это отличное руководство, чтобы ознакомиться с шагами, необходимыми для программирования HM-10.

//////////////////////////////////////////////// /////////////////////////////////////////////////

Запрограммируйте ведомое устройство как:

РЕЖИМ 2, данные и AT-команды в одном потоке данных. отправить AT + MODE2

PWRM 0, автоматический спящий режим, отправить AT + PWRM0

ROLE 0, ведомое / удаленное / периферийное устройство, отправить AT + ROLE0

PCTL 1, выходная мощность, макс. отправить AT + PCTL1

FLOW 0, управление потоком не используется. отправьте AT + FLOW0

ADDR ?, вам нужно найти MAC-адрес для этого устройства, записать его.Используется для установки CONN в мастере. отправить AT + ADDR?

CONN XXYYZZ и т. Д., Установите подчиненное устройство для подключения к MAC-адресу мастера. отправить AT + CON22C22FF22DA2 [независимо от главного MAC-адреса]

BAUD 0, скорость передачи по умолчанию 9600 бод (настолько быстро, насколько ATtiny85 может отправлять) отправить AT + BAUD0

POWE 2, мощность передачи 0 дБм, отправить AT + POWE2

TYPE 0, убедитесь, что пароль не используется, отправьте AT + TYPE0

VERS?, Version. Моя версия была v540. отправить AT + VERS?

//////////////////////////////////////////////// ////////////////////////////////////////////////// /////

Запрограммируйте ведущее устройство как:

РЕЖИМ 2, данные и AT-команды в одном потоке данных. отправить AT + MODE2

PWRM 1, без спящего режима (у ведущего устройства отключено питание с мягкой защелкой), отправить AT + PWRM1

ROLE 1, ведущее / центральное устройство, отправить AT + ROLE1

PCTL 1, выходная мощность, макс. отправить AT + PCTL1

FLOW 0, управление потоком не используется. отправьте AT + FLOW0

ADDR ?, вам нужно найти MAC-адрес для этого устройства, записать его. Используется для установки CONN в подчиненном состоянии. отправить AT + ADDR?

CONN XXYYZZ и т. Д., Установите ведущее устройство для подключения к MAC-адресу ведомого. отправить AT + CON22C22FF22DA2 [независимо от MAC-адреса ведомого устройства] *

BAUD 0, скорость передачи по умолчанию 9600 бод (настолько быстро, насколько ATtiny85 может отправлять) отправить AT + BAUD0

POWE 2, мощность передачи по умолчанию 0 дБм, отправить AT + POWE2

TYPE 0, убедитесь, что пароль не используется, отправьте AT + TYPE0

VERS?, Версия.Моя версия была v540. отправить AT + VERS?

//////////////////////////////////////////////// ////////////////////////////////////////////////// ////////////

Примечание: в V540 блоки больше не связываются автоматически при включении питания. Вместо этого скетч отправляет CONN XXYYZZ и т. Д. Каждый раз при запуске дисплея.

Другие интересные AT-команды:

TEMP? отправить AT + TEMP? получить температуру

RSSI? мощность полученного сигнала отправить AT + RSSI?

BATT? напряжение батареи (есть аналого-цифровой преобразователь!), отправить AT + BATT?

PIO4, PIO7 и т. Д.установить или очистить выходные контакты (здесь не используются, но могут быть удобны). Atmega328P выходит из спящего режима с помощью любых последовательных данных, отправляемых с линии HM-10 Tx через резистор 10 кОм на вывод аппаратного прерывания INT0. Можно было бы использовать контакты PIO для того же, что я использовал для включения и выключения ATtiny85 в предыдущем проекте, но подумал, что это будет менее сложный способ сделать это.
