Вальмовая крыша — 60 Фото идей кровли

Вальмовая кровля — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Одноэтажные дома

Фото: dallasmetalroofs.com

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc. com

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные вальмовые крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из кровли Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулиновой кровли

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

110 фото базовых особенностей конструкции

Обустройство крыши является последним этапом строительства, если рассматривать стандартные варианты, то хозпостройки строят с односкатной конструкцией, а дома с двухскатной крышей. Технология строительства имеет многовековую историю, последовательность операций практически не меняется, несмотря на то, что сегодня применяются современные кровельные материалы.

Преимущества двухскатной конструкции

  • Разные архитектурные схемы
  • Экономия средств
  • Простые расчеты
  • Естественный сток дождя и снега
  • Геометрическая форма снижает риск протекания крыши
  • Возможность обустроить на чердаке мансардное помещение
  • Ремонтопригодность, надежность, долгий срок службы, стойкость к износу.

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.

Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Каждый из вариантов обладает своими особенностями и преимуществами, которые следует внимательно изучить, чтобы не ошибиться в выборе конструкции.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации.

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.

Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Главным параметром при выполнении расчетов выступает общая площадь крыши, его легче всего просчитать для симметричной конструкции: значение периметра одного ската умножается на 2, и получается точный результат.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

  • мауэрлат;
  • стропильная система;
  • подкосы с коньками;
  • обрешетка;
  • теплоизоляция и влагозащита;
  • покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Фронтоны и нижняя часть обрешетки фиксируется на мауэрлате или брусе с меньшим сечением, последний элемент прикручивают или прибивают к верхней обвязке.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм).

Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.

Фото двухскатных крыш


Проекты домов с двускатной крышей 🏠

Проекты домов с двускатной крышей 🏠 | цены, чертежи, фотографии

Проекты домов с двускатной крышей

Подбор по параметрам

Крыша: ✖ 2- Скатная

Общая площадь, м2 0

Площадь сооружения, м2

Наличие гаража

Количество спален

Кол-во санузлов

Архитектурный стиль

Архитектурный элементы

Смотреть подборку

Популярные уточнения:

Прост и недорог в строительстве

105. 2 м² (119 м²)

Кирпич/блоки

С мансардой

Z293. Идеально подходит для очень узкого участка

125.9 м² (153.9 м²)

Кирпич/блоки

С мансардой

Z256. Небольшой, одноэтажный, бюджетный в строительстве дом с интересной террасой

86.9 м² (86.9 м²)

Кирпич/блоки

1 этаж

Эксклюзивный дизайн для небольшого участка

131.7 м² (164.7 м²)

Кирпич/блоки

С мансардой

Функциональный дизайн в классической форме

96.2 м² (118.5 м²)

Кирпич/блоки

С мансардой

Небольшой, но просторный дом, с прекрасно продуманным интерьером:

96.9 м² (107.5 м²)

Кирпич/блоки

С мансардой

Акция действует только до конца недели!!!

231.3 м² (231.3 м²)

Каркасные

С мансардой

Проект Пересветик. Одноэтажный дом с мансардным этажом комбинированного типа в стиле Шале

194 м² (194 м²)

Деревянные

С мансардой

Выгодное решение, как в строительстве так и эксплуатации

98.6 м² (98.6 м²)

Кирпич/блоки

1 этаж

Компактный дом на одну семью

135.1 м² (135.1 м²)

Кирпич/блоки

1 этаж

Проект комфортного дачного дома из дерева

91 м² (91 м²)

Деревянные

1 этаж

Проект двухэтажного дома из газобетона

247 м² (247 м²)

Кирпич/блоки

Двухэтажные

Деревянный дом из клееного профилированного бруса

170 м² (170 м²)

Деревянные

С мансардой

М133.  Деревянный дом

115 м² (115 м²)

Деревянные

С мансардой

М120.  Деревянный дом

120 м² (120 м²)

Деревянные

С мансардой

Санкт- Петербург

Индустриальный проспект, 44 к2
офис 306, БЦ «Охта-Хаус»

+7 (812) 458-43-67

Москва

+7 (499) 704-43-67

Время работы

Пн-Пт с 10:00 до 19:00

Как сделать двухскатную крышу своими руками: устройство и монтаж

Автор Виталий Калугин На чтение 16 мин. Опубликовано

Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

  • правильный угол наклона;
  • длину стропил;
  • расстояние между ними;
  • способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Как самому сделать двускатную крышу

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

  1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
  2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
  3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
  4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
  5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
  6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.
Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

Проектирование кровли

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

  1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
  2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

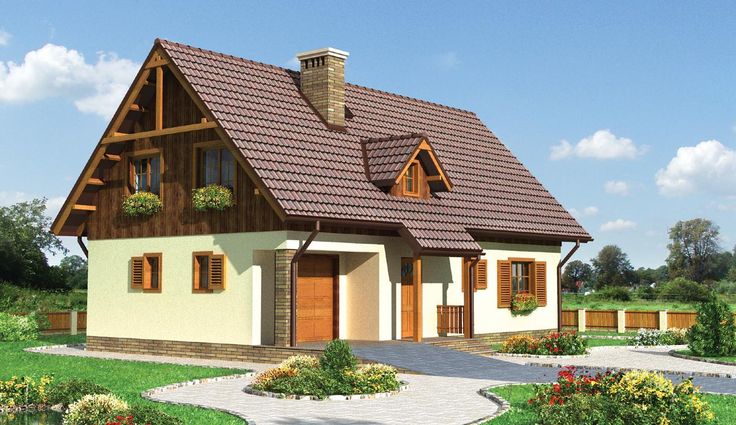

Фотогалерея: проекты домов с двускатными крышами

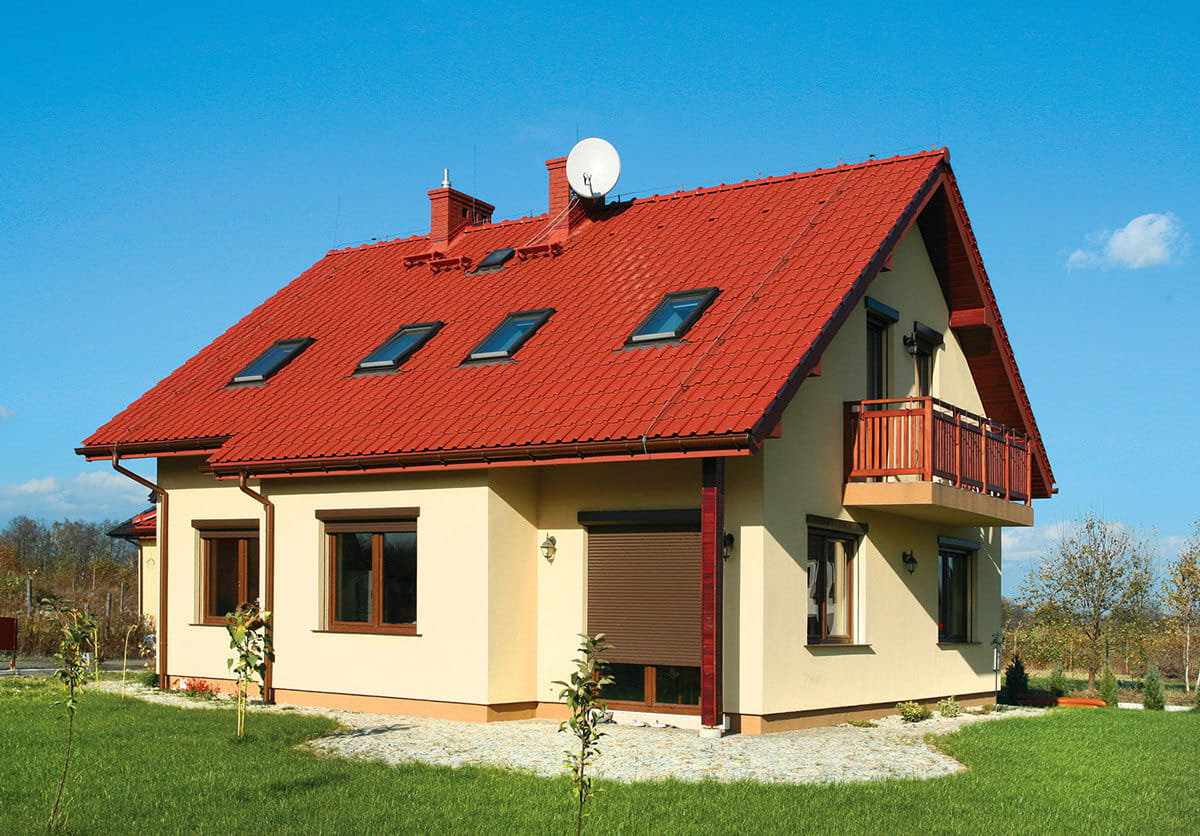

Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже
Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства
Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания
Углы наклона скатов крыши не обязательно должны быть одинаковыми

Расчёт параметров двускатной крыши

Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.

Расчёт площади

При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.

Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м2.

В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.

Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м2.

Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м2.

Большинство расчетов стропил делают по теореме Пифагора, сводя конструкцию к набору жёстких фигур — треугольников
Расчёт сечения стропил

Размер сечения стропил зависит от нескольких факторов:

  • величины нагрузки на них;
  • вида применяемого для стропил материалов: бревно, брус — однородный или клеёный;
  • длины стропильной ноги;
  • породы древесины;
  • расстояния между осями стропильных ног.

Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.

Таблица: размер сечения стропил
Длина стропильных ног (м) Шаг стропил (см) Размер сечения стропильных ног (мм)
До 3 120 80х100
До 3 180 90х100
До 4 100 80х160
До 4 140 80х180
До 4 180 90х180
До 6 100 80х200
До 6 140 100х200

С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.

Распространённые размеры основных деталей стропильной системы:

Определение угла наклона

Угол наклона ската крыши определяется требованиями её финишного покрытия:

  1. Для кровли из мягких материалов он должен быть в пределах 5–20о.
  2. Такие материалы, как профнастил, шифер, металлочерепица или ондулин предпочтительно использовать на уклонах 20–45о.

    Покрытие из профнастила требует угла наклона кровли, большего 20 градусов

Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.

Расчёт расстояния между стропилами

Этот параметр зависит от вида финишного покрытия, вернее — его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:

  1. Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
  2. Поскольку количество стропил не может быть дробным, результат округляется до целого числа — 9.
  3. Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.

При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.

Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

  1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
  2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
  3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
  4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
  5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
  6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене
Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами
Проволока также устанавливается на этапе кладки стены
Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе
В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Виды стропильных систем и их монтаж

Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.

При наличии капитальных перегородок необходимо использовать настильную схему монтажа.

Изготовление стропильных пар

Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.

Монтаж стропильных пар производится тремя способами:

  1. Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
  2. Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
  3. Сборка кровли непосредственно на месте установки производится подетально.

При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.

При сборке стропильных систем на земле все конструкции делаются по шаблону, которым является первая изготовленная ферма. Так монтаж получается более точным

Порядок действий при монтаже стропильной системы

Сборные элементы кровли устанавливаются в следующей последовательности:

  1. В первую очередь нужно установить фронтальные стропильные пары и зафиксировать их временными креплениями. Самым важным моментом является вертикальность, которую проверяют отвесом. Такой порядок монтажа возможен, когда все стропильные пары находятся наверху.

    Фронтальные стропильные конструкции устанавливаются в первую очередь

  2. Между противоположными фронтальными конструкциями нужно натянуть строительный шнур, чтобы контролировать совпадение опорных поверхностей последующих стропильных пар.
  3. Далее производится поочерёдная установка ферм по одной с каждой стороны. Каждая арка тщательно устанавливается на своё место, её расположение в пространстве выверяется во всех плоскостях, а затем монтируются штатные связи с предыдущей стропильной парой.

    Промежуточные фермы монтируются по одной с каждой стороны и связываются штатными перемычками с ранее установленными конструкциями

  4. После монтажа последней арки в середине крыши нужно установить все связи по проекту и прикрепить коньковый брус.
  5. Соединение деталей рекомендуется производить с использованием металлических пластин — плоских и в виде уголков. Наиболее нагруженные узлы лучше соединять болтами, остальные — саморезами. Гвозди используются только для первоначальной фиксации в процессе монтажа.

    Стропильные ноги крепятся между собой и к мауэрлату при помощи металлических уголков

Крепление деталей стропильной системы

Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.

Использование дополнительных крепежных изделий обеспечивает прочную сборку стропильной системы

При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.

Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.

Шарнирное соединение позволяет избежать больших напряжений в месте стыка стропил при сезонных подвижках сруба

Для этой же цели на домах из этого материала используются скользящие крепления.

Надежное скользящее соединение стропил с мауэрлатом разгружает этот узел от напряжений при деформациях строения
Видео: быстрое изготовление стропил

https://youtube.com/watch?v=Sgqey_eGAaA

Утепление кровли

Перед установкой обрешётки производится утепление крыши. Для этого:

  1. Набивается внутренняя обрешётка со стороны чердака или мансарды.
  2. Натягивается пароизоляционная плёнка.
  3. Укладывается утеплитель.
  4. Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.

Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.

Слой утеплителя удобнее укладывать сгнаружи на внутреннюю обрешётку с пароизоляционным покрытием

В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

  1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
  2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
  3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

  1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
  2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

  1. Вагонка.
  2. Блок-хаус.

    После отделки блок-хаусом дом становится похожим на сруб из оцилиндрованного бревна

  3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
  4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

  • доска строганая, устанавливаемая встык или внахлёст;
  • вагонка шпунтованная;
  • вагонка блок-хаус;
  • листовой пластик;
  • листовой профилированный или гладкий металл;
  • готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

  1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

    Подшивка по стропилам производится по нижнему краю стропильной ноги

  2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

    При подшивке по стропилам изнутри стропильные балки остаются открытыми

  3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

    Для подшивки коробом необходимо изготовить каркас из взаимно-перпендикулярных брусков

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

House Roof Images, Stock Photos & Vectors

В настоящее время вы используете старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews
PremiumBeat blogEnterprisePricing

Вход

Зарегистрироваться

Меню

FiltersClear allAll изображений
  • Все изображения
  • Фото
  • Vectors
  • Иллюстрации
  • Editorial
  • Видеоматериал
  • Музыка

  • Поиск по изображению

крыша дома

Сортировать по

Наиболее актуальные

Свежий контент

Тип изображения

Все изображения

Фото

Векторы

Иллюстрации

Ориентация

Все ориентации

Горизонтально

Вертикально

Цвет С людьми

Без людей

Этническая принадлежность

Африканец

Афроамериканец

Черный

Бразильский

Крыши

Используйте директивы для крыши для автоматического создания условий вальмы, фронтона, навеса, гамбреля, крыла чайки, полубедра или голландского фронтона. Создайте полутораэтажную структуру и разместите автоматические слуховые окна. Вручную нарисуйте пользовательские плоскости крыши и соедините их вместе, чтобы программа произвела вычисления за вас.

Основы крыши

Узнайте, как создавать крыши в программе «Главный архитектор» с помощью инструмента автоматического построения кровли, и как использовать ручные инструменты для создания крыш для создания и редактирования плоскостей крыши, изменения свойств стен для двускатных и шатровых крыш, узнайте о двухскатных, односкатных и других стилях крыш.

№ видео 5447

Вальмовая крыша

Создайте скатную крышу в диалоговом окне «Построить крышу».

Видео № 6123

Двускатная крыша

Создайте двускатную крышу, выбрав параметр «Двускатная стена» в Спецификации стены, а затем построив крышу.

Видео № 6124

Односкатная крыша

Используйте параметр High Shed Gable Wall в дополнение к Full Gable Walls, чтобы создать отдельно стоящую односкатную крышу, или просто настройку Full Gable Wall, чтобы создать односкатную крышу в стиле.

Видео № 6125

Gambrel Roof

Используйте параметр «Верхний уклон» в «Спецификации стены», чтобы задать параметры верхнего и нижнего наклона для создания крыши в стиле «гамбрел».

Видео № 6126

Крыша крыла чайки

Используйте настройку Upper pitch в Спецификации стены с шагом, противоположным уклону двускатной крыши, чтобы создать крышу в виде крыла чайки.

Видео № 6127

Полуавтоматическая крыша

Использование параметра Upper Pitch на фронтальной стене позволяет создать стиль полубедра или обрезанного фронтона.

Видео № 6128

Голландская двускатная крыша

Используйте параметр «Голландская двускатная крыша» в спецификации стены для автоматического создания такой крыши.

Видео № 2420

История с половиной крыши

Используйте параметр «Игнорировать верхний этаж» в диалоговом окне «Построить крышу», чтобы крыша располагалась на стенах первого этажа.

№ видео 6130

Автоматический слуховой инструмент

Инструмент Auto Dormer имеет другие требования, чем инструмент Auto Floating Dormer.

Видео № 6131

Стратегии проектирования крыш

Используя как автоматическое создание крыши, так и методы ручного рисования и редактирования, вы можете быстро спроектировать системы крыш с широкими возможностями настройки.

Видео № 703

Рисование крыш вручную

Сложные стили крыши, включая изогнутые плоскости крыши, можно создавать вручную.

Видео № 25

Соединение плоскостей крыши

Две плоскости крыши или потолка можно соединить на смежных кромках как в 2D, так и в 3D с помощью кнопки редактирования «Соединить плоскости крыши».

Видео № 724

Определение пересечений плоскостей крыши

Установите флажок «Архитектурное предпочтение для автоматического размещения точек пересечения крыши», чтобы программа генерировала временные точки САПР, соответствующие точкам пересечения плоскостей крыши.

Видео No.728

Строительство мансардных окон

Есть несколько методов создания мансардных окон у главного архитектора. Инструменты слухового окна позволяют легко создавать слуховые окна.

Видео № 26

Базовые полилинии крыши

Если вы хотите построить крышу, которая отличается от контура вашего здания, а также от директив крыши для внешних стен, вы можете использовать полилинии базовой линии крыши.

Видео № 706

Фриз Молдинг

Фризовые молдинги, также известные как фризовые доски, устанавливаются под карнизами плоскостей крыши и могут быть созданы автоматически с помощью диалогового окна «Построить крышу».

Видео № 708

Установка минимального размера алькова

Любая ниша, глубина и ширина которой меньше минимального значения ниши, рассматривается так, как если бы внешняя стена продолжается прямо поперек.

Видео № 716

Базовые линии наклонной крыши

Направление уклона и начальная высота любой плоскости крыши, вручную или автоматически, определяется ее базовой линией.

Видео № 733

Чертеж бочкообразной крыши

Один из способов сделать цилиндрическую крышу — использовать одну плоскость крыши, которая начинается плоской (нулевой уклон) и покрывает все здание.

Видео № 746

Криволинейные крыши и опоры

Составные кривые можно создать с помощью двух или более изогнутых плоскостей крыши или комбинации прямых и изогнутых плоскостей крыши.

Видео № 748

Крыши

  • Регулировка крыш над нишами

    В этой статье описывается, как продлить крышу за нишу или впадину.Вы делаете это, изменяя минимальный размер ниши при строительстве крыши.

  • Автоматическое строительство полутораэтажной крыши

    Вы можете построить кейп-треску или полутораэтажный дом, создав новый этаж и перестроив крышу.

  • Автоматическое построение основных стилей крыш

    Научитесь строить шатровые, навесные, двускатные, гамбрельские, крыло чайки, полушатровые и мансардные крыши автоматически, следуя инструкциям в этом ресурсе.

  • Строительство Clerestory / Skillion Roof

    Две односкатные крыши, обращенные друг к другу, классифицируются как верхняя крыша.

  • Построение слухового окна с ручным управлением в Home Designer Pro

    Home Designer Pro может вручную создавать слуховые окна на крышах и плоскостях крыш. В этой статье для этого используются такие инструменты, как перегородки и световые люки.

  • Строительство L-образной конструкции с полными двускатными концами

    Инструмент «Разбить стену» и «Сплошные фронтальные стены» используются для создания L-образной конструкции.

  • Построение А-образной конструкции

    Дом с крышей с А-образной рамой строится путем изменения наклона или подъема через пробег и использования сплошных двускатных стен.

  • Создание бочковой крыши

    Home Designer Pro может создавать цилиндрические крыши с помощью линий САПР, инструментов САПР и ручных плоскостей крыш.

  • Создание дополнительной комнаты над гаражом

    A F.R.O.G. или семейную комнату над гаражом можно сделать со всеми продуктами Home Designer.

  • Создание крытого патио

    Колонны и перегородки могут быть использованы для создания закрытого внутреннего дворика.

  • Создание поперечно-двускатной крыши

    Крыша с поперечно-двускатной крышей с использованием сплошных двускатных стен может быть выполнена во всех продуктах Home Designer.

  • Создание купола

    Купол или башню можно создать с помощью функции «Открыть снизу» на новом пустом полу.

  • Создание голландской вальмовой крыши

    Создание голландской вальмовой или голландской двускатной крыши можно выполнить, выполнив действия, описанные в этой статье.

  • Создание плоской крыши на конструкции

    Плоскую, гладкую, горизонтальную или ровную крышу можно сделать, изменив более низкий уклон или наклон во всех продуктах Home Designer.

  • Создание парапетной крыши

    В этой статье описывается простой и понятный метод создания плоской крыши с парапетными стенами во всех программах Home Designer.

  • Создание портика

    Крытая веранда, также называемая портиком, может быть создана в Home Designer Products. Этого можно добиться с помощью невидимых стен, фрезерных работ, таких как колонны, и инструмента для разрушения стены.

  • Создание носовой крыши

    В этой упрощенной статье описывается, как построить крышу в стиле проу, где двускатная стена выступает на несколько футов дальше, чем остальная часть основной конструкции.

  • Создание сверчка на крыше

    Сверчки на крыше и вентиляционные отверстия можно нарисовать вручную с помощью инструмента Плоскость крыши.

  • Создание крыши соляного ящика

    Крыша в стиле Saltbox состоит из 2 плоскостей крыши и может быть создана во всех продуктах Home Designer.

  • Создание пристроенного крыльца

    Пристройка крыльца к дому может быть полезной, но может потребоваться изменение уклона крыши.

  • Создание балок в Home Designer Pro

    Балки потолка, пола и крыши можно нарисовать в Home Designer Pro с помощью ручных инструментов для создания обрамления.

  • Создание разных стилей крыши на отдельных конструкциях

    Создание различных стилей крыши для отдельных конструкций может быть выполнено путем выбора стиля крыши и уклона или подъема над пролетом для внешних стен.

  • Создание вальмовых и двускатных крыш вручную

    Home Designer Pro имеет возможность создавать вручную вальмовые крыши и двускатные крыши вручную, потому что у него есть ручные плоскости крыши.

  • Создание многоскатных крыш

    Множественные односкатные крыши можно сделать в продуктах Home Designer, изменив уклон над пробегом с помощью инструмента «Разбить стену» и используя стены со сплошным фронтоном.

  • Создание возврата крыши вручную

    В некоторых ситуациях автоматическое возвращение крыши может быть невозможно, и в этом случае их можно нарисовать вручную с помощью плоскостей крыши.

  • Рисование слухового окна вручную Слуховые окна

    с ручным управлением могут быть созданы с использованием перегородок и внешних стен на новом этаже вашего плана.

  • Расширение плоскости крыши над выступом

    Плоскость крыши может выступать над выступом. Это можно сделать, изменив боковые стенки выступа на стены со сплошным фронтоном и изменив переднюю стену на расширение уклона вниз.

  • Устранение проблемы, при которой крыша образует фундаментную стену

    Крыша может образовываться над нижней стеной, если стены не выровнены должным образом.

  • Сообщение: обнаружена крыша с базовой линией нулевой длины

    Это сообщение об ошибке может появиться, если длина базовой линии крыши равна нулю.

  • Изменение базовой линии крыши Базовые линии

    крыши можно изменить в Home Designer Pro, изменив видимость слоя, а также цвет.

  • Размещение молдингов вокруг плоскостей крыши в Home Designer Pro

    Home Designer Pro дает вам возможность добавить лепнину вокруг плоскостей крыши с помощью инструмента Soffit.

  • Предотвращение образования крыши над комнатой

    Вы можете предотвратить образование крыши над комнатой, сняв флажок с опции «Крыша над этой комнатой» на панели структуры спецификации помещения.

  • Удаление водостоков на крыше

    Удаление желоба с крыши можно выполнить, сняв флажок «Желоб» на панели «Параметры» диалогового окна «Построить крышу» или «Спецификация плоскости крыши».

  • Удаление индикаторов уклона кровли со стен по периметру

    С помощью продуктов Home Designer Pro и Chief Architect легко удалить индикаторы наклона крыши.

  • Ресурсы для создания сложного плана крыши

    Справочное руководство, Руководство пользователя, HomeTalk, обучающие видео, вебинары, база знаний и персональное обучение — отличные ресурсы для создания сложного плана крыши.

  • Указание разных свесов крыши на разных стенах

    Установка расстояния свеса крыши может быть выполнена для каждой стены в Home Designer Pro.Вы можете использовать другой подход в других названиях Home Designer.

  • Определение уклонов кровли

    Если вам нужно создать крышу с несколькими уклонами, вы можете указать уклон каждой плоскости крыши в диалоговом окне «Спецификация стены» во всех программах Home Designer.

  • Прекращение автоматического восстановления крыши

    Отключение этой функции остановит обновление крыши при каждом изменении.

  • Переключение отображения точек пересечения крыш

    Вы можете найти точки пересечения плоскостей крыши там, где должны быть коньки, выступы или впадины, включив параметр «Автоматически размещать точки пересечения крыш»

  • Устранение проблем с выбором комнаты

    Комнаты должны быть полностью окружены стенами, чтобы создать правильное определение комнаты в Home Designer.

  • Устранение неполадок, почему плоскости крыши не образуются

    Автоматический генератор крыши обычно создает заданный вами стиль крыши. Если часть или вся ваша крыша формируется неправильно, проверьте эти области, чтобы устранить проблему.

  • Использование инструмента «Линия двускатной крыши»

    Вы можете использовать инструмент «Линия двускатной крыши», чтобы указать, какая стена или часть стены будет двускатной стеной при строительстве крыши.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
