Чертежи твердотопливных котлов длительного горения своими руками

Главная » Отопление » Котлы » Инструкции и чертежи твердотопливных котлов длительного горения своими руками

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Устройство котла фабричного производства

Содержание

  1. Определение с параметрами проекта
  2. Разные конструкции
  3. Чертежи твердотопливных котлов длительного горения своими руками
  4. Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий
  5. Твердотопливный котел длительного горения своими руками: видео инструкция и выводы
  6. Изготовление котла длительного горения своими руками (видео)

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

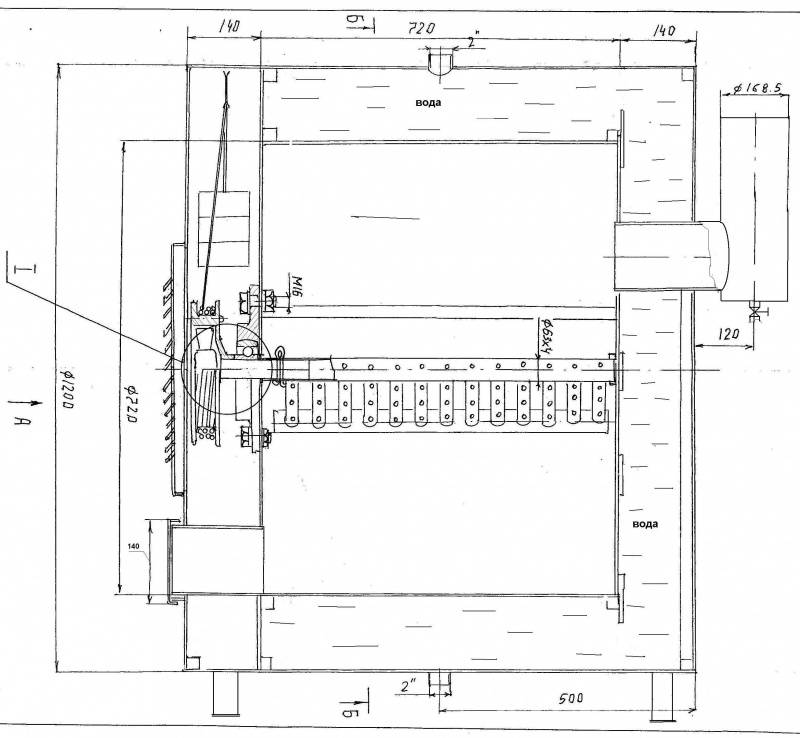

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

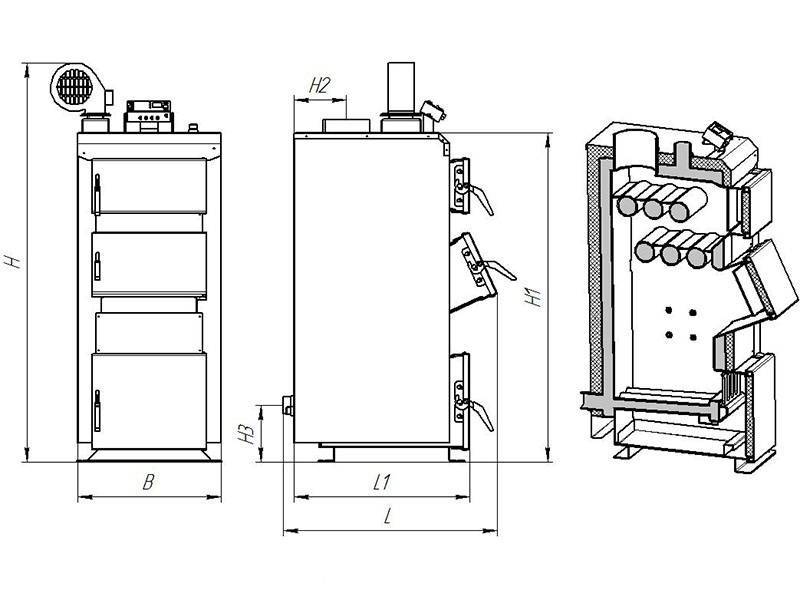

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

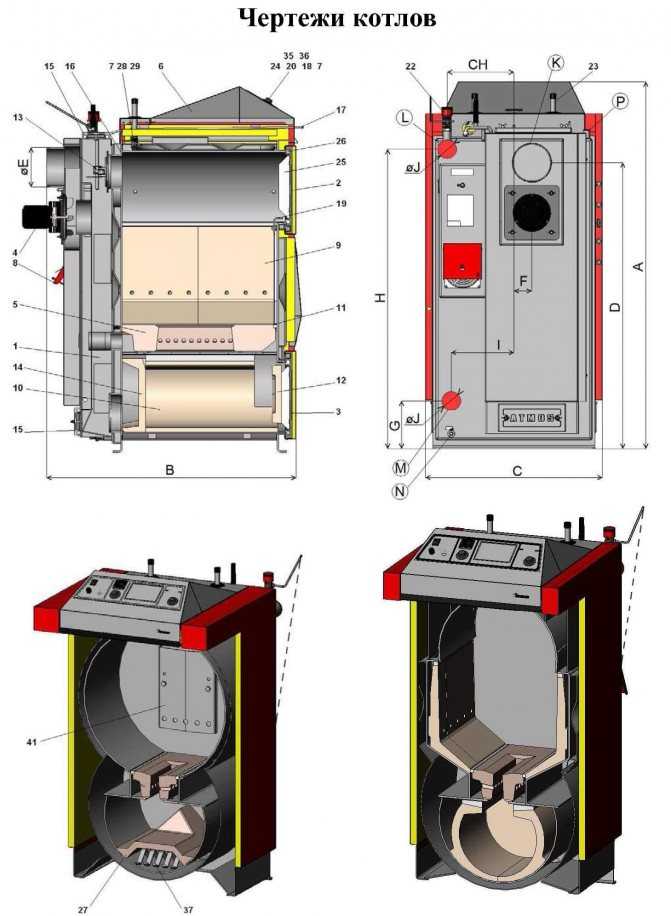

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Изготовление котла длительного горения своими руками (видео)

Чертежи твердотопливных котлов длительного горения своими руками

Твердотопливный котел своими руками

Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.

Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.

Первый этап самодельного котла включает следующие шаги:

  1. Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
  2. Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
  3. В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
  4. Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
  5. Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.

Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества

  1. К корпусу котла приваривают ножки из равнополочного уголка.
  2. Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.

Теплообменник для твердотопливного котла своими руками

Второй этап – производство теплообменника:

  1. Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
  2. Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
  3. Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
  4. В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
  5. Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).

Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более

  1. Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
  2. К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
  3. К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.

Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува

Как правильно собрать котел

После выполнения двух основных этапов приступают к завершающему.

Третий этап – сборка котла:

  1. Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
  2. Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур.
    Крышку можно также приварить к корпусу.
  3. Дымовой патрубок вставляют в дымоход.
  4. Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
  5. Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
  6. Если тест прошел нормально, котел загружают на полную мощность.

Принцип работы котла

Прежде всего, давайте уясним, как именно дрова и другие виды твердого топлива можно заставить гореть дольше? Первое, что приходит на ум – увеличить объем закладки, то есть сделать топку более вместительной.

Действительно, если обычный котел при мощности в 20 – 22 кВт оснащается топкой объемом чуть больше 50-ти л, то у приборов с длительным горением при той же мощности этот показатель достигает 100 – 150 л, а у некоторых «мастодонтов» – более 250 л.

Котёл длительного горения Буржуй – принцип работы

Но простой эксперимент покажет, что данная мера сама по себе положительного результата не даст, нужно придумать еще что-то. Есть несколько вариантов.

Обеспечить котел принудительной подачей воздуха (вентилятором)

Идея состоит в следующем: котел горит, как обычно, но при достижении температурой теплоносителя максимальных значений воздушная заслонка наглухо перекрывается. При этом жар в топливе еле теплится – котел переходит в режим ожидания и почти не производит тепла.

Когда температура теплоносителя падает до определенного значения, заслонка открывается.

Но чтобы дрова при этом снова разгорелись, воздух нужно подать принудительно, ведь тяга-то почти отсутствует. Для этого нам и нужен вентилятор. Недостатков у такого решения два:

  • для работы котла необходимо электроснабжение;
  • в конструкции имеются покупные компоненты: вентилятор, приводящий его в действие контроллер и термодатчик (такие наборы выпускаются многими производителями).

Поджигать топливо не снизу, а сверху

Такая технология получила название «верхнее горение». Идея проста: благодаря конвективным потокам огонь стремится двигаться вверх и гораздо менее охотно распространяется вниз, так что топлива при верхнем горении хватит на более долгий срок. Чтобы еще больше замедлить горение, воздух подается тоже сверху – строго в зону горения.

Превратить твердое топливо в газообразное

Очень эффективное, но при этом крайне простое решение.

Какие-либо химические препараты или сложное оборудование не потребуются.

Оказывается, если дрова или другую органику нагреть до высокой температуры при ограниченном доступе кислорода (чтобы не загорелись), они начнут разлагаться на различные газообразные вещества (такая смесь называется древесным газом), многие из которых способны гореть.

Таким образом, топку котла нужно будет разделить на две части: в одной будет происходить газогенерация (пиролиз), в другой – сжигание древесного газа.

Такая схема не только позволит котлу дольше работать на одной закладке, но и обеспечит более полное сгорание древесины (более высокий КПД и сравнительно чистый выхлоп). Да и золы в газогенераторных котлах остается очень мало.

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

  • Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
  • Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
  • Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
  • Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
  • Уровень, рулетка и карандаш (маркер) для нанесения разметки;
  • Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Особенность конструкции

Любой котел длительного горения оснащен камерой внушительного размера, куда закладывается топливо. Чем большей камерой оснащен котле, тем большее количество времени будут прогорать дрова.

Сегодня можно встретить две технологии, реализуемые в ТТ котлах длительного горения, которые успешно конкурируют между собой. Это принцип Булерьян и метод Стропува.

Из-за высокой цены Стропува и сложности конструкции, этот метод не так популярен в России. А вот по методу Булерьян народные умельцы с большой самоотдачей конструируют агрегаты для отопления дач и загородных домов.

Схема ТТ котла

Котел по методу Булерьян выглядит следующим образом: металлический корпус, внутри которого находятся две камеры. В нижней камере происходит сжигание топлива, а во второй – сжигание газа, поступающего по трубку из первой камеры.

Дверца для загрузки топлива находится в верхней части корпуса котла, так как вся нижняя часть отведена под большую закладку ресурсов.

В верхней части котла располагается дымовой патрубок, который соединяется с дымоходом. В нижнюю часть встраивается зольная камера, через которую происходит очистка котла.

Следует упомянуть еще про один нюанс. В стандартных печах зольник выполняет роль поддувала, через которое задувается воздух, необходимый для горения. Здесь же зольная камера абсолютно герметична, так как воздух поступает через верхнюю воздушную камеру, играющую роль рекуператора.

Поставку кислорода в котел регулирует заслонка, расположенная вверху воздушной камеры. По мере сгорания дров, топливо постепенно оседает и распределитель опускается. Это обеспечивает беспрерывную подачу кислорода.

При новой загрузке топлива, достаточно просто потянуть вверх, возвратив распределитесь в его исходное положение. По положению этого рычага можно легко определить, сколько еще топлива осталось в котле и когда осуществлять следующую загрузку.

Отдельно следует сказать об экологичность этого варианта отопления. Из-за полного сжигания топлива и газов, в атмосферу практически не выбрасывается углекислый газ.

Основные элементы ТТ котла длительного горения

Основные элементы ТТ котла:

  1. Топочная камера. Это является главным элементом любого котла и печи, где происходит непосредственное сжигание топлива.
  2. Камера сгорания газов. Сюда поступают горячие газы от тлеющих дров.
  3. Зольник – здесь собирается пепел. Этот узел необходимо систематически чистить, чтобы поддерживать котле в технически исправном состоянии.
  4. Дымоотвод – узел, через который выводятся продукты сгорания наружу.

устройство котла

Все эти узлы заключены в стальной корпус, который изготавливается из листового металла толщиной в 5-6 мм.

Пошаговая технология изготовления твердотопливного нагревателя

Теперь разберемся, как сделать котел собственноручно. Конечно, сложную высокоэффективную модель твердотопливного агрегата сделать не получится, потому что это можно реализовать только в условиях производственных помещений и при соблюдении технологических параметров. Однако простой котел из трубы своими руками можно собрать. Такой агрегат будет не только отапливать дом, но и удовлетворит потребности в горячем водоснабжении.

Инструменты и материалы

Чтобы собрать водяной котел своими руками, заранее готовят все необходимое для работы:

  • небольшую болгарку со шлифовочным диском и отрезными насадками;
  • сварочный аппарат;
  • защитные очки;
  • молоток;
  • электродрель и набор сверл для работы по металлу;
  • газовые ключи номер 1 и 2;
  • отвертки;
  • набор накидных и рожковых ключей;
  • угольник;
  • пассатижи.

Для изготовления колосников нужна сталь толщиной не менее 0,7 см, а для всех остальных конструкций достаточно стали толщиной не менее 0,5 см.

Нужны материалы:

  • для изготовления каркаса подготавливают стальной уголок с полками 50х50 мм толщиной 5 мм;
  • если решено делать накопительную емкость, то для нее нужна листовая нержавеющая сталь;
  • толстостенные стальные трубы сечением 3,2-5 см необходимы для сборки теплообменника.

В зависимости от конструкции котла могут понадобиться и другие материалы, а также различные приспособления.

Сборка теплообменника и корпуса

В процессе изготовления дровяного котла своими руками особое внимание уделяют корпусу, потому что он выполняет функции топочной камеры и служит основой всего агрегата. Топку лучше делать с двухслойными стенками с песчаной засыпкой между ними. Для повышения жесткости конструкции используют металлический каркас

В передней стенке топки при помощи газового резака или болгарки прорезают два проема: один – под зольник, а второй – для загрузки топлива

Для повышения жесткости конструкции используют металлический каркас. В передней стенке топки при помощи газового резака или болгарки прорезают два проема: один – под зольник, а второй – для загрузки топлива.

После изготовления топочной камеры начинают сборку теплообменника. Заготовки прямой и полукруглой конфигурации соединяют между собой сваркой для получения змеевика

Важно добиться компактных размеров и максимальной протяженности змеевика для увеличения площади теплообмена

Комплектация конструкции

После изготовления всех составляющих элементов агрегата начинают сборку котла. Лучше это делать сразу на месте установки твердотопливного нагревателя, поскольку габаритную и тяжеловесную конструкцию будет потом сложно транспортировать в котельную.

Обычно агрегат устанавливают на прочное бетонное основание. Причем в процессе изготовления фундамента под котел устанавливают закладные детали с анкерами, к которым впоследствии приваривают агрегат. Сначала на основании закрепляют каркас, а после этого устанавливают наполнение котла и его обшивку. В местах сварных соединений делают фаски, а сами сварные швы очищают от шлаков и шлифуют.

В подготовленный и закрепленный корпус устанавливают колосниковые решетки и теплообменник. Последний элемент посредством сварки подключают к отопительному контуру дома. Для естественной циркуляции теплоносителя змеевик устанавливают с небольшим уклоном. Установку накопительной емкости из нержавейки лучше поручить специалистам, имеющим специальное оборудование. То же самое касается ее изготовления.

После установки всех комплектующих корпус котла нужно окрасить. Два слоя красочного покрытия надежно защитят агрегат от коррозии. Для работы лучше использовать термостойкую краску, а поверхность перед окрашиванием загрунтовать.

По окончании всех монтажных работ самодельный твердотопливный котел нужно опрессовать струей воды под высоким давлением. Если в процессе опрессовки появилась течь, то это место нужно дополнительно заварить, а затем провести тестирование водой еще раз. Только после этого переходят к пусконаладочным работам.

Самодельный котел в процессе эксплуатации нужно периодически очищать от золы, собирающейся в топке, а также прочищать дымоход. В принципе, вся конструкция может похвастаться долговечностью, надежностью и простой использования.

Полезные советы по изготовлению ТТ котла

  • Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

    Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

  • Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
  • Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.

  • Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

    Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

  • каменный и бурый уголь;
  • антрацит;
  • дрова;
  • древесные пеллеты;
  • брикеты;
  • опилки;
  • сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Выводы и полезное видео по теме

Советы по выбору котлов для дома:

Котлы, поддерживающие горение в течение длительного времени, являются превосходной альтернативой агрегатам, которое работают на дорожающем топливе.

Да, они не могут похвастаться компактностью, а также простотой эксплуатации. Но оборудование этого класса отличается высокой эффективностью, что позволяет сэкономить свое время и ощутимую денежную сумму. Но только при условии грамотного проектирования системы отопления.

Поделитесь своим мнением по поводу эксплуатации котлов и полезными сведениями, не упомянутыми в статье. Не исключено, что в вашем распоряжении есть ценная информация, которая пригодится посетителям сайта. Оставляйте, пожалуйста, комментарии, задавайте вопросы, размещайте фото в расположенном ниже блоке.

Котел Херста | Модели котлов| Представления в плане

Брошюра о линейке котлов Hurst

Промышленные котельные системы

Hurst Boiler, Inc. является ведущим производителем паровых и водогрейных котлов, работающих на газе, нефти, древесине, угле, твердом топливе, твердых отходах, биомассе и гибридном топливе.

Брошюра о коллекции продукции Hurst
4,164 МБ

Котлы Scotch Marine

Котлы серии 200

Конструкция двухходового котла исключает использование огнеупорных перегородок между проходами дымовых газов. Минимальное техническое обслуживание с прочной конструкцией для сверхдолгого срока службы. Эффективность позволяет сжигать нефть № 5 и № 6 с полным сгоранием с малым тепловыделением.

Брошюра серии 200
1,024 МБ

Фоллето де ла серия 200
530,554 КБ

Технические характеристики пара серии 200
57,856 КБ

Характеристики горячей воды серии 200
58,88 КБ

Технические характеристики пара серии 200
38,681 КБ

Характеристики горячей воды серии 200
38,985 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 250

Двухходовой полужидкий шотландский морской котел. Двухходовая конструкция исключает огнеупорные перегородки между проходами дымовых газов. КПД во многих случаях равен 3-х и 4-х ходовым котлам.

Брошюра серии 250
5,289 МБ

Технические характеристики пара серии 250
72,192 КБ

Технические характеристики пара серии 250
87,653 КБ

Характеристики воды Series 250
75,264 КБ

Характеристики воды Series 250
39,617 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 250 Вт

КОТЛ ВЫСОКОГО ДАВЛЕНИЯ мощностью от 20 до 2500 л.с. от 670 до 83 688 МБТЕ/ч. До 86 250 паровых страниц в час. 2-проходной скотч морской конструкции с мокрой конструкцией

Серия HBC 250 Вт
2,132 МБ

Характеристики пара серии 250 Вт
72,704 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 300

Трехходовой морской котел с сухим шотландцем. Задний дымовой короб включает вставной соединитель дымовой трубы и имеет задние двери с петлями и шлюпками.

Брошюра серии 300
5,415 МБ

Фоллето де ла серия 300
409,979 КБ

Технические характеристики пара серии 300
57,856 КБ

Характеристики воды Series 300
57,856 КБ

Технические характеристики пара серии 300
38,674 КБ

Характеристики воды Series 300
40,741 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 400

В трехходовом морском котле с водяным шотландцем используются новейшие технологии HVACR, и он идеально подходит для всех коммерческих и промышленных применений. Он обеспечивает эффективность использования топлива, которая превосходит большинство четырехходовых конструкций. В этих котлах нет большой огнеупорной задней двери, поэтому один технический специалист может легко получить доступ ко всем трубам.

Брошюра серии 400
3,706 МБ

Фоллето де ла Серия 400
418,266 КБ

Технические характеристики серии 400
38,427 КБ

Технические характеристики пара серии 400
62,976 КБ

Характеристики горячей воды серии 400
78,336 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 500

Мощность От 30 до 1500 л.с.; от 1 004 до 50 213 МБТЕ/ч; 15-300 фунтов на квадратный дюйм, пар; Вода до 60 фунтов на квадратный дюйм 4-PASS SCOTCH MARINE DESIGN с конструкцией Wetback Доступны модели с низким уровнем выбросов NOx, МОДУЛЬНАЯ УПАКОВКА, УСТАНОВЛЕННАЯ НА СКИДКАХ

Конструкция Wetback исключает дорогостоящие быстроизнашивающиеся огнеупорные задние двери и перегородки между проходами дымовых газов.

Брошюра серии 500
3,315 МБ

Фоллето Серия 500
432,728 КБ

Характеристики пара серии 500
38,593 КБ

паровая серия 500
56,32 КБ

Характеристики горячей воды серии 500
73,728 КБ

Характеристики пара серии 500
40,214 КБ

Характеристики горячей воды серии 500
38,928 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии LPW

Модифицированный трехходовой шотландский жаротрубный котел. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания.

Брошюра серии LPW
2,533 МБ

Подборка серии LPW
1,945 МБ

Характеристики пара серии LPW
51,712 КБ

Характеристики воды серии LPW
51,712 КБ

Характеристики воды серии LPW
35,264 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии LPE

КОТЕЛ НИЗКОГО ДАВЛЕНИЯ. Модифицированный трехходовой шотландский морской паровой котел. Предназначен для прохода через стандартную дверь 36 x 80 дюймов. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания. На салазках и в модульной упаковке.

Брошюра серии LPE
2,521 МБ

Технические характеристики горячей воды LPE
37,731 КБ

Технические характеристики пара LPE
51,712 КБ

Технические характеристики горячей воды LPE
50,688 КБ

Фолетто Сейр LPE
545,947 КБ

Технические характеристики горячей воды LPE
29,275 КБ

Точки подъема оборудования
389,74 КБ

Специальные котлы Огайо

Трехходовой морской котел Scotch с мокрой спинкой. Очень большая печь для низкого тепловыделения.

Специальная брошюра Огайо
2,554 МБ

Фоллето-де-ла-Огайо Специальный
313,224 КБ

Особые характеристики Steam для Огайо
63,488 КБ

Точки подъема оборудования
389,74 КБ

Котлы Евросерии

Доступно 8 моделей мощностью от 100 до 2000 л.с. Давление пара до 15-300 PSI. Горячая вода Раздел I и Раздел IV

Брошюра серии Евро
1,291 МБ

Серия Евро Esp.
1,466 МБ

Технические характеристики пара серии Euro
57,856 КБ

Технические характеристики горячей воды серии Euro
75,264 КБ

Точки подъема оборудования
389,74 КБ

Котел серии EGO

3-х или 4-х ПРОХОДНЫЙ SCOTCH MARINE DESIGN с Wetback Construction/Combustion. Топливо: газ или масло с Combo Electric

Котел Hurst EGO
2,363 МБ

Пресс-релиз Hurst EGO
160,443 КБ

Котлы серии LPX

Модифицированный двухходовой шотландский морской котел. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания.

LPX-серия
525,446 КБ

Точки подъема оборудования
389,74 КБ

Противоточная серия

Новое противоточное устройство Hurst повышает эффективность котла без увеличения площади поверхности теплопередачи и перепада давления дымовых газов в котле.

Инновации в отрасли
1,592 МБ

Термальный мастер
407,512 КБ

Точки подъема оборудования
389,74 КБ

Термалмастер

Компания Hurst Boiler рада объявить об утверждении патента на революционно новый противоточный котел Hurst Boiler Thermal Master с функциями, повышающими эффективность котла.

HBC-09534-ThermalMaster 1-8-14
2,016 МБ

Точки подъема оборудования
389,74 КБ

Бойлерные системы на салазках

Компания Hurst Boiler предлагает специализированные блоки котлов премиум-класса для всех типов паровых и водогрейных котлов.

Котельные установки на салазках
376,149 КБ

Точки подъема оборудования
389,74 КБ

Блоки для паровых и водогрейных котлов

Компания Hurst Boiler предлагает специализированные блоки котлов премиум-класса для всех типов паровых и водогрейных котлов.

Котельные установки на салазках
376,149 КБ

Точки подъема оборудования
389,74 КБ

Гибридная конденсационная система с горячей водой

Инновационная конструкция включает в себя сверхтяжелые стальные котлы Hurst и высокопроизводительную систему рекуперации тепла, обеспечивающую желаемое повышение эффективности.

Точки подъема оборудования
389,74 КБ

СтекМастер

Экономайзер внутренней дымовой трубы Hurst — это устанавливаемое на заводе устройство, предназначенное для повышения эффективности работы котла и снижения эксплуатационных расходов в течение всего срока службы котла.

СтекМастер
1,29 МБ

Точки подъема оборудования
389,74 КБ

Проект синхронного управления

Последовательные системы регулирования тяги используются для поддержания предсказуемого и надежного давления дымовых газов на выходе из котла.

Управление черновой синхронизацией
2,166 МБ

Топочные котлы

Серия 45 Котлы

Конструкция трехходовой топки. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, мазут и комбинация газ/нефть. Доступен с конфигурацией Low NOx.

Брошюра серии 45
3,224 МБ

Фоллето де ла Серия 45
462,499 КБ

Серия 45 Технические характеристики Вода
59,392 КБ

Технические характеристики серии 45
40,366 КБ

Технические характеристики Series 45 Steam
60,928 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 100

Конструкция трехходовой топки. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, мазут и комбинация газ/нефть. Доступен с конфигурацией Low NOx.

Брошюра серии 100
3,205 МБ

Фоллето де ла Серия 100
404,127 КБ

Технические характеристики серии 100
38,244 КБ

Серия 100 Технические характеристики Вода
60,416 КБ

Технические характеристики Series 100 Steam
60,928 КБ

Точки подъема оборудования
389,74 КБ

Вертикальные котлы

4VT Циклон горячей воды

Циклонный водогрейный котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

4VT Циклон Горячая вода
2,881 МБ

Фоллето де ла 4VT Cyclone
26,704 КБ

Технические характеристики циклона 4VT для горячей воды
31,1 КБ

Технические характеристики циклона 4VT для горячей воды
59,904 КБ

Точки подъема оборудования
389,74 КБ

4VT Cyclone Steam

Циклонный паровой котел обеспечивает исключительно высокую эффективность, низкие затраты на топливо и чрезвычайно прочную конструкцию.

Брошюра о циклонном паре 4VT
3,549 МБ

Фоллето де ла 4VT Cyclone
887,154 КБ

Технические характеристики пара 4VT Cyclone
31,754 КБ

Технические характеристики пара 4VT Cyclone
61,952 КБ

Точки подъема оборудования
389,74 КБ

Серия VIX

Конструкция с вертикальной дымогарной трубой включает высокоэффективные дымогарные трубы с ребрами X-ID. Смонтированные на салазках комплексные системы легко устанавливаются. Серия VIX занимает меньше места, чем большинство типичных вертикальных котлов.

Брошюра серии VIX 2017
3,38 МБ

Технические характеристики горячей воды серии VIX
60,416 КБ

Технические характеристики пара серии VIX
57,856 КБ

Технические характеристики горячей воды серии VIX
40,04 КБ

Технические характеристики пара серии VIX
42,081 КБ

Точки подъема оборудования
389,74 КБ

Серия ОВЧ

Гибридный котел VHF (Vertical Hand Fired) — это последнее достижение компании Hurst, отражающее наши постоянные разработки в области твердотопливных котлов.

Брошюра о серии УКВ
3,361 МБ

Точки подъема оборудования
389,74 КБ

Системы котлов на биомассе

Системы котлов на биомассе

GO Углеродно-нейтральный с котлом Hurst на биомассе. Сокращайте выбросы углерода, сокращайте выбросы, сокращайте эксплуатационные расходы и расходы на топливо и ПРОДАВАЙТЕ свои углеродные кредиты.

Сбор биомассы
13,882 МБ

Системас Биомаса
6,761 МБ

Белая книга по твердому топливу
4,354 МБ

Оптимизация сжигания твердого топлива
2,78 МБ

Котлы на твердом топливе

Котлы на твердом топливе: Уголь

C-01 Углеотстойник HPD
353,038 КБ

C-02 Углеромайзер HPD UF
197,691 КБ

C-03 Угольный аппарат HPD CG
322,23 КБ

C-04 Топка LPD CG
362,782 КБ

C-05 Гибрид WW CG
727,042 КБ

C-06 Гибрид WW CG SH
737,276 КБ

Гибридная угольная электростанция Chaingrate
548,198 КБ

Гибридная угольная электростанция Super Heat Chainrate
588,695 КБ

Топочная установка C-09
601,666 КБ

Угольная котельная С-102
512,581 КБ

C-11 Топка-угольная установка
315,153 КБ

Силосная угольная котельная С-12
704,168 КБ

C-14 Топка — Установка мокрой очистки
356,284 КБ

Топочная установка С-15
586,79 КБ

C-16 Топка-мокрый скраб
379,828 КБ

C-17 Топка-Мокрая установка
343,864 КБ

Топка LPD CG
362,782 КБ

Вид сверху на твердое топливо

ЮФО 150 л. с.
34,328 КБ

ЮФО 200 л.с.
25,653 КБ

ЮФО 250 л.с.
35,096 КБ

ЮФО 300 л.с.
60,418 КБ

ЮФО 350 л.с.
27,547 КБ

ЮФО 400 л.с.
27,18 КБ

ЮФО 450 л.с.
63,071 КБ

ЮФО 500 л.с.
39,767 КБ

сфд 600 л.с.
131,139 КБ

Котлы на твердом топливе: дрова

Топка W-01 LPD HF
123,276 КБ

W-02 Гибрид РГ
479,336 КБ

Топка W-03 HPD UF
301,382 КБ

W-04 Гибрид CG
527,826 КБ

W-06 Гибридный ПФ
580,358 КБ

W-07 Гибрид УФ
694,565 КБ

W-08 Гибридный топливный пол RG
480,697 КБ

W-10 Hybrid FG Топливный пол
431,315 КБ

Топливный пол топки W-11
338,498 КБ

W-12 Титан III
3,055 МБ

W-15 Гибрид ФГ
489,048 КБ

Топка W-16 HPD UF Силос
269,664 КБ

W-17 Силос Гибрид
475,59 КБ

W-18 Hybrid RG-бункер
507,238 КБ

W-19 УКВ гибрид
400,533 КБ

Топка W-20a HPD UF
382,521 КБ

Топка W-20b HPD UF
383,844 КБ

Топка W-20c HPD UF
385,563 КБ

W-21 Hybrid RG-Fuel Floor
555,788 КБ

Топка W-22 RG
343,062 КБ

W-23 Hybrid RG Green Burner
302,059 КБ

Топка W-24 N65 RG
333,264 КБ

W-25 Топка-W Этаж
280,973 КБ

Топка-бункер W-26
345,849 КБ

Топка W-27 N65 RG Силос
322,15 КБ

Топка W-28 N65 RG W Пол
312,322 КБ

Котлы на твердом топливе: CHP

HURST-CoGen-Биомасса
2 МБ

Отопление зеленых домов
538,855 КБ

S100 Цепная ставка
311,619 КБ

Дровяной завод 110000
498,564 КБ

Дровяная установка 240
531,147 КБ

Системы питательной воды

Feedmiser

Для всех типов паровых котлов с давлением до 300 psig. Открытые вентилируемые системы питательной воды. Полностью с трубами и проводкой. Промышленный рейтинг. Готов к установке от 30 до 1000 галлонов. (Большие размеры по запросу).

Брошюра Feedmiser
1,906 МБ

Фоллето
631,774 КБ

Характеристики фидмайзера
43,52 КБ

Характеристики фидмайзера
27,838 КБ

Точки подъема оборудования
389,74 КБ

Оксимайзер

Комплектные системы деаэрации, производительность от 5000 до 200000 частей в час. Кондиционирует питательную воду до 0% CO2 и 0,005 см3/л кислорода.

Брошюра Oxy-Miser
4,501 МБ

Фоллето Окси-Скупой
451,687 КБ

Характеристики Oxy-Miser Двойной бак
40,96 КБ

Характеристики Oxy-Miser Двойной бак
35,379 КБ

Характеристики Oxy-Miser
44,544 КБ

Oxy-Miser Spec
68,254 КБ

Система рекуперации тепла с обдувом поверхности

Высокотемпературная вода, удаляемая из системы «поверхностной» продувки котла, несет ценную тепловую энергию, которая обычно теряется в канализации. Система рекуперации тепла котла Hurst может восстановить эту сброшенную впустую энергию и передать ее в подпиточную воду котла для повышения общей эффективности.

Система рекуперации тепла с обдувом поверхности
2,116 МБ

Деаэратор с двумя резервуарами

Система питания котла Hurst с двумя баками Oxy-Miser серии «DOM» представляет собой деаэратор распылительного типа и уравнительный бак конденсата, объединенные в единое целое и имеющие общую стойку и головку насоса.

Деаэратор с двумя баками Hurst DOM
1,61 МБ

Сепараторы продувки

Сепараторы продувки

Сепаратор продувки Hurst Boiler Company (HBC) предназначен для забора воды из котла во время продувки и снижения ее давления до атмосферного для утилизации.

Брошюра по продувочным сепараторам
3,13 МБ

Рекуперация тепла от BDS
320,696 КБ

Сепараторы продувки Folletto
200,069 КБ

Технические характеристики продувочных сепараторов
37,376 КБ

Интегрированные системы управления

Интегрированные системы управления

Предлагая интеграцию и масштабируемость, новые высокоэффективные интегрированные системы управления от Hurst Boiler для мониторинга и связи в котельных обеспечивают расширенные возможности диспетчерского управления котлами для всех новых и устаревших продуктов Hurst. FireMaster, BoilerMaster и BioMaster также могут быть настроены для работы с любым существующим котлом независимо от производителя.

Интегрированные системы управления
4,548 МБ

Встроенные элементы управления Firemaster
1,612 МБ

Жаротрубные котлы – Продавцы Производство

Перейти к содержимому

Жаротрубные котлыadmin2022-06-27T12:20:57-04:00

Продавцы Жаротрубные котлы изначально разрабатывались для решения проблем, присущих традиционной конструкции морских котлов скотча. Все жаротрубные котлы распределяют энергию через набор труб с водяным затвором для обеспечения теплопередачи. Котел Селлерса является инновационным в том, как он распределяет эту энергию в точке сгорания, а не в оборотной камере. Равномерное применение энергии сгорания исключает термический удар и позволяет сбросить любое возможное накопление энергии в сосуде через задний разгрузочный люк, который является уникальным в отрасли.

В традиционном котле Scotch Marine, напротив, 100% энергии сгорания подается в топку. Из-за своих конструктивных недостатков котел Scotch Marine по-прежнему представляет опасность теплового удара, что приводит к множеству сопутствующих проблем, которые в конечном итоге потребуют значительного обслуживания и потери рабочего времени.

Дизайн жаротрубного котла Seller

Типы жаротрубных котлов

Sellers предлагает несколько типов жаротрубных котлов, потому что мы понимаем, что у разных клиентов разные потребности. Но, несмотря на различия, каждый из наших котлов имеет такое же первоклассное качество, которого ожидают клиенты Sellers. Ознакомьтесь с нашим разнообразием вариантов, включая однопроходные, двухпроходные и трехпроходные конструкции.

Однопроходные пожарные котлы

Двухпроходная пожарная трубка

YGNIS Fire Tube Tube котло

Продавшие.
